Tượng điêu khắc bánh răng Nautilus (Nautilus gears sculpture)

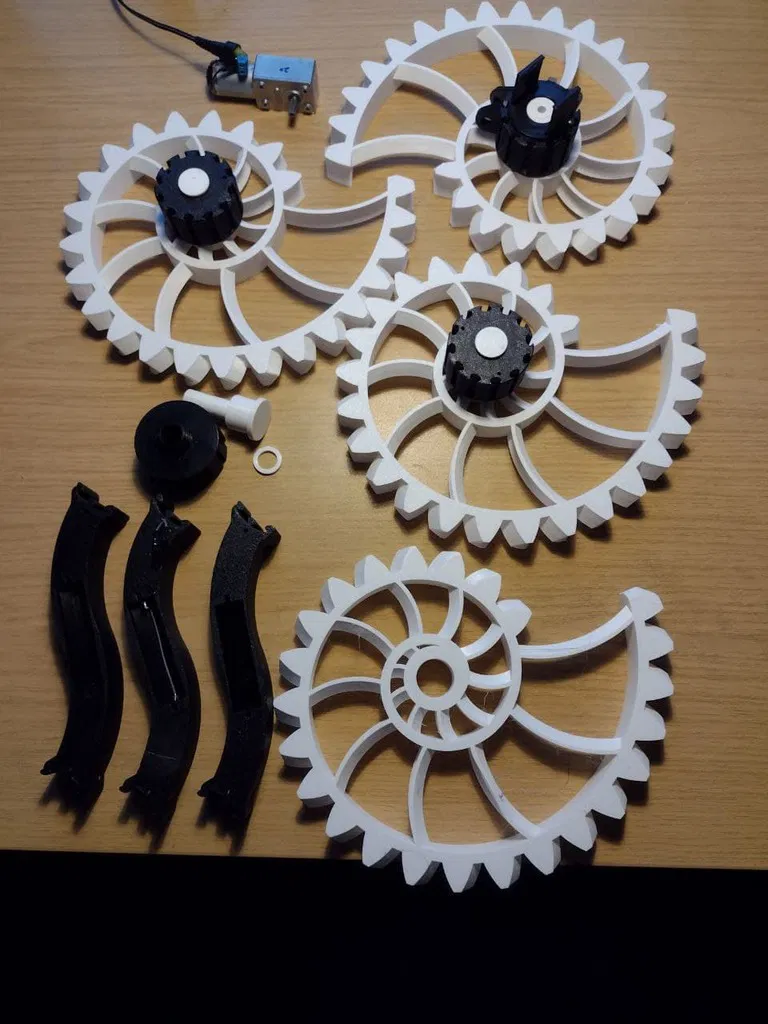

Tác phẩm điêu khắc bánh răng Nautilus chạy motor, lấy cảm hứng từ các animation chậm trên Hackaday. Thiết kế modular cho phép sắp xếp 8–12 bánh răng theo nhiều hình khác nhau; tối ưu in nhẹ và khớp press-fit chính xác.
Mô tả
Lấy cảm hứng từ những đoạn animation chậm cực cuốn ở https://hackaday.io/project/178080-nautilus-sculptures

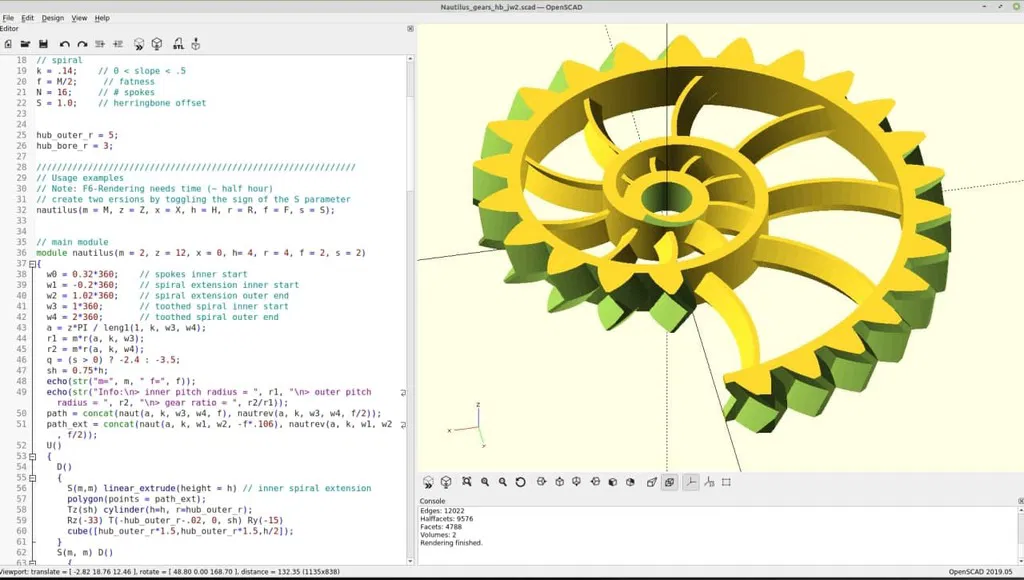

Mình không cưỡng lại được nên đã chỉnh sửa lại thiết kế openSCAD quá hay của Parkinbot về bộ bánh răng involute Herringbone 773764

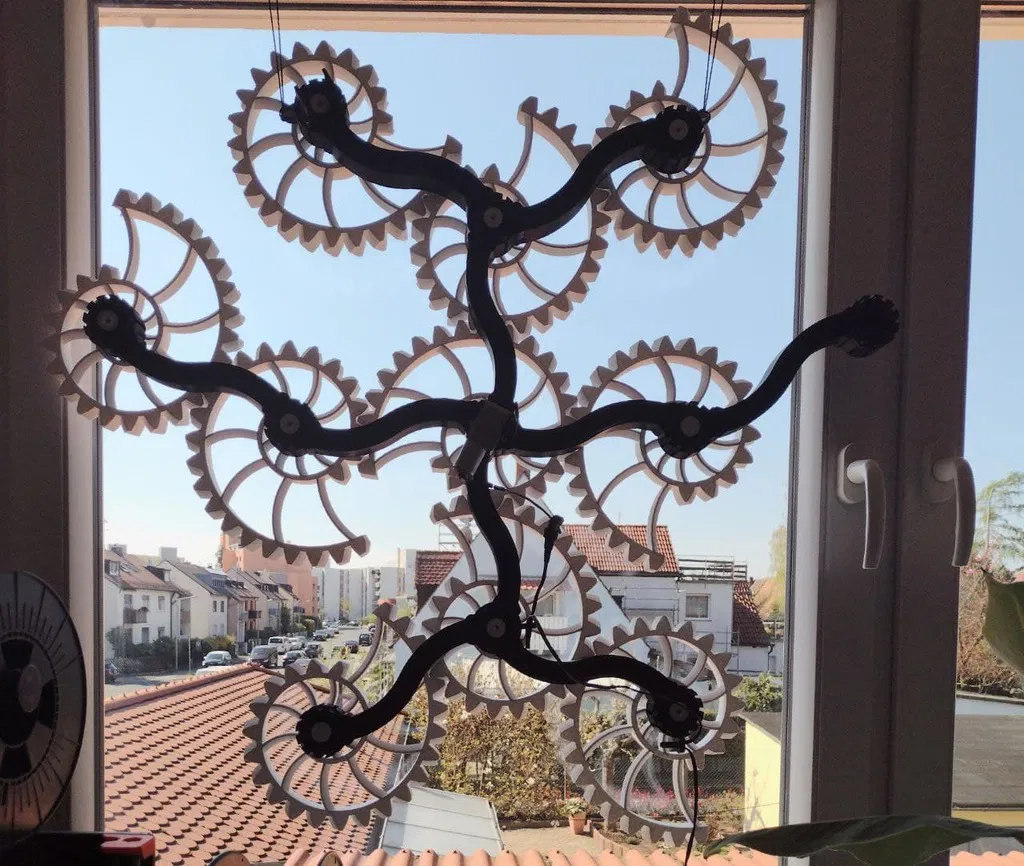

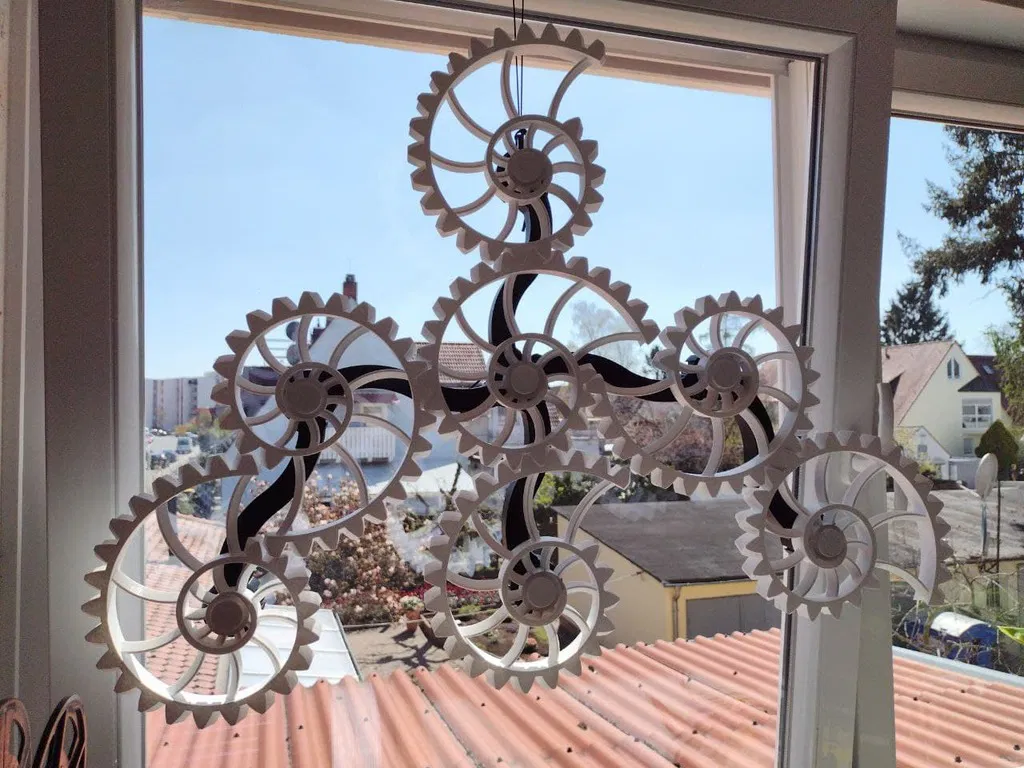

để làm thành một tác phẩm điêu khắc chạy motor cỡ lớn với rất nhiều bánh răng tương tác với nhau. Một bộ 8 đến 12 bánh răng có thể lấp đầy nguyên cả khung cửa sổ.

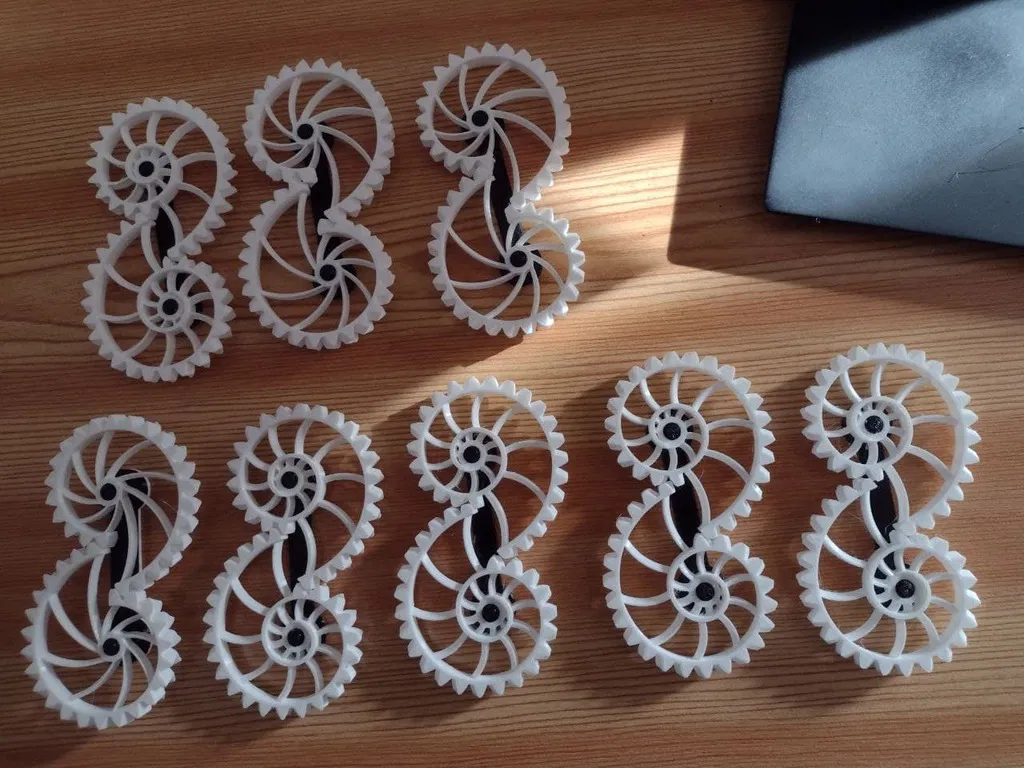

Thiết kế dạng modular, bạn muốn sắp xếp bánh răng kiểu gì cũng được: dây chuyền đơn giản, hình sao 3 hoặc 4 nhánh, vòng tròn, hoặc nhiều hình học “lạ” khác.

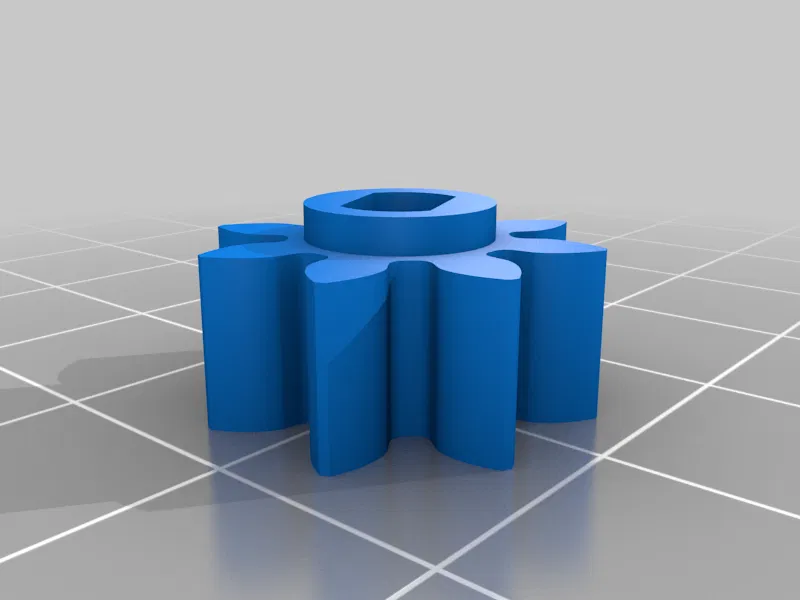

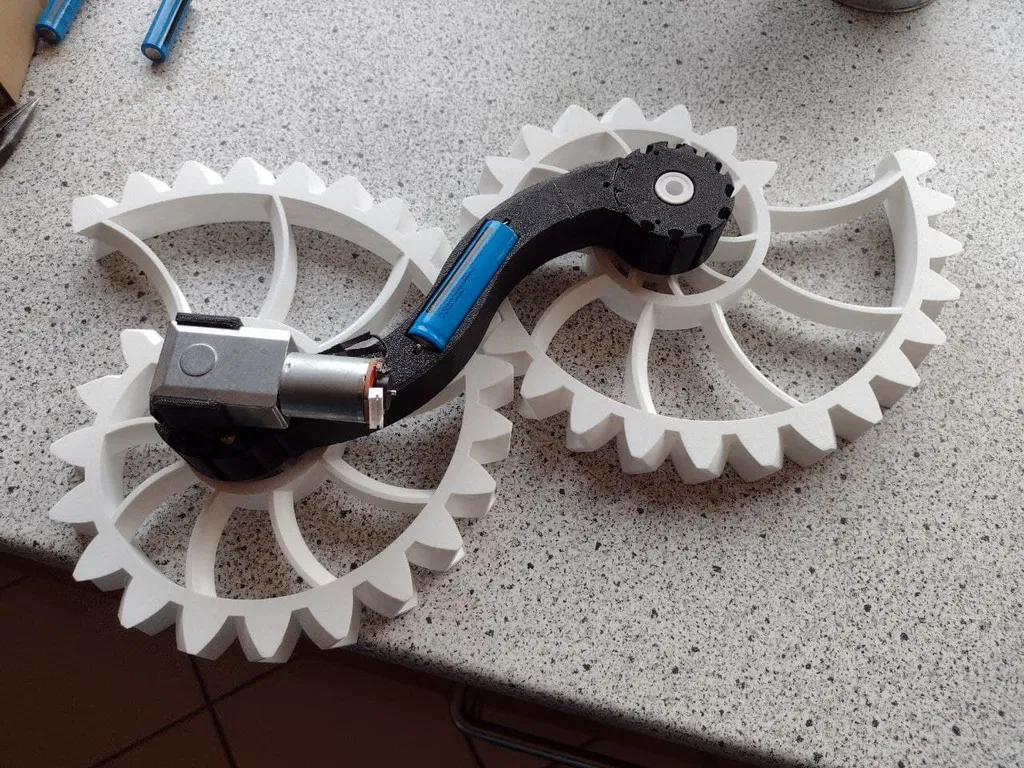

Một bánh răng nên được gắn motor, các bánh còn lại sẽ chạy theo.
Mình dùng motor có hộp số chạy rất chậm.

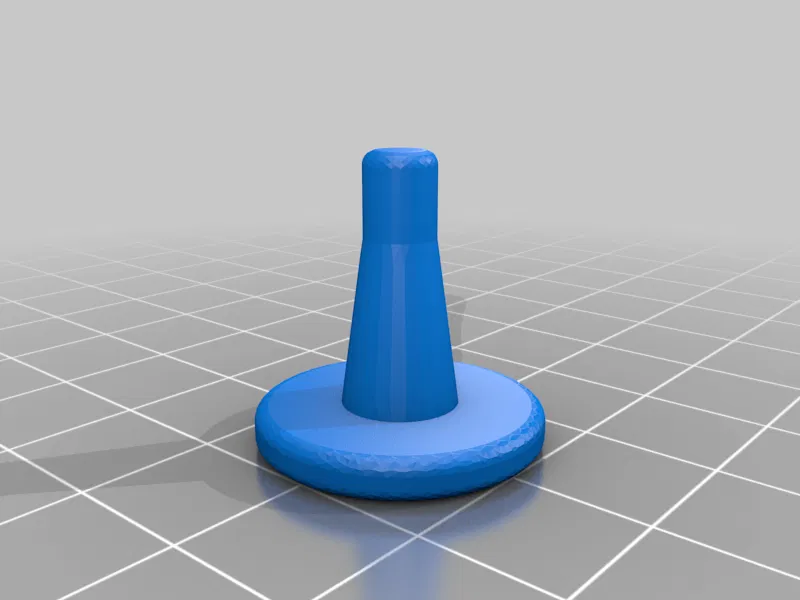

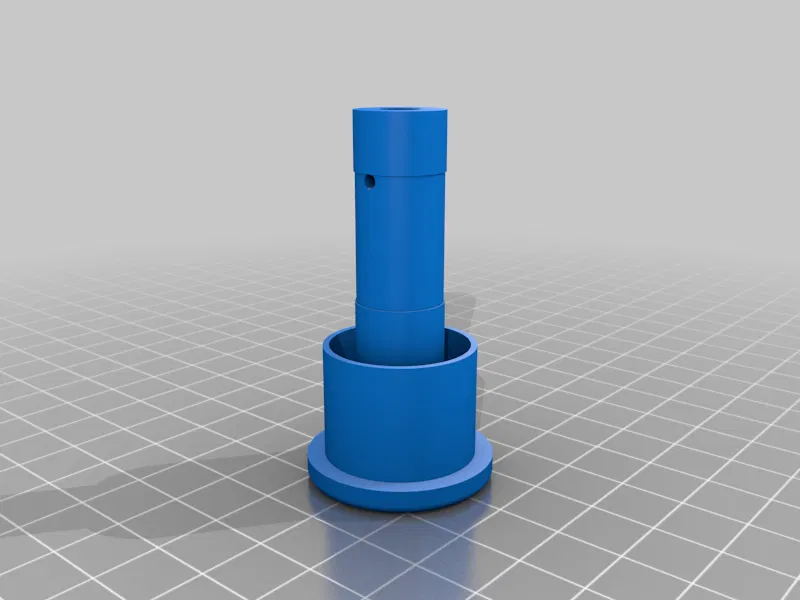

Trục (shaft) của bánh răng là dạng press-fit vào bánh răng. Phần trục trong hub nên quay trơn, có thể bôi một ít silicon-grease. Nhớ xử lý/loại bỏ các đường seam nhìn thấy được trên trục.

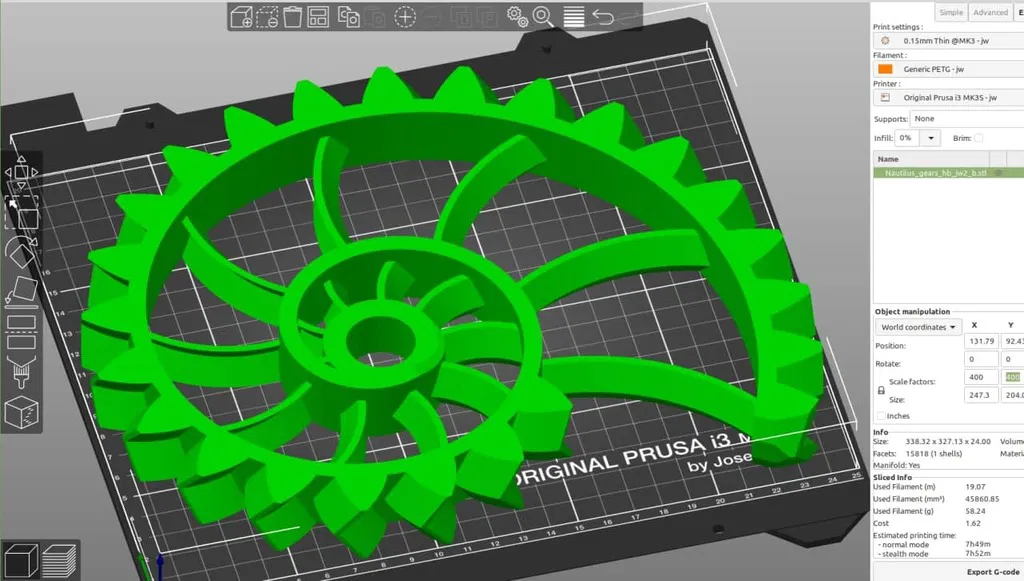

Các part cần print bed 21 x 25 cm. (cỡ lớn như Prusa I3 MK3S làm được)

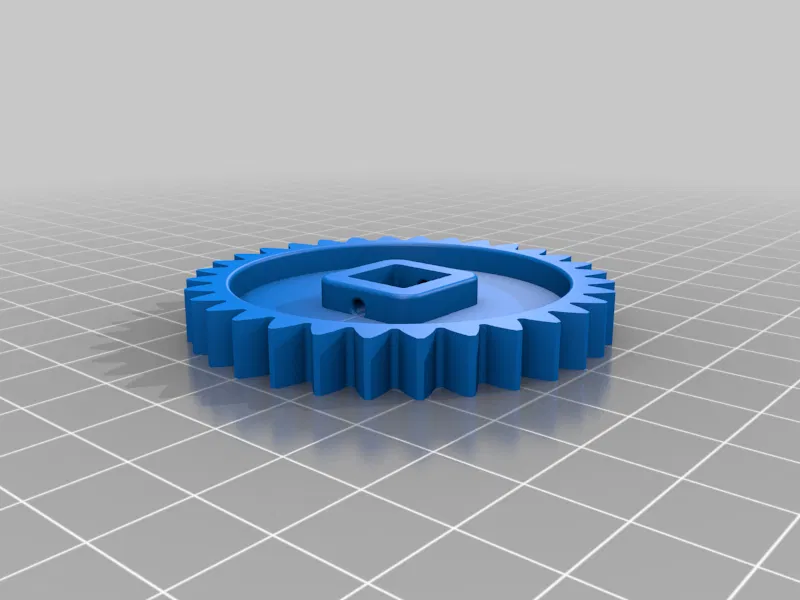

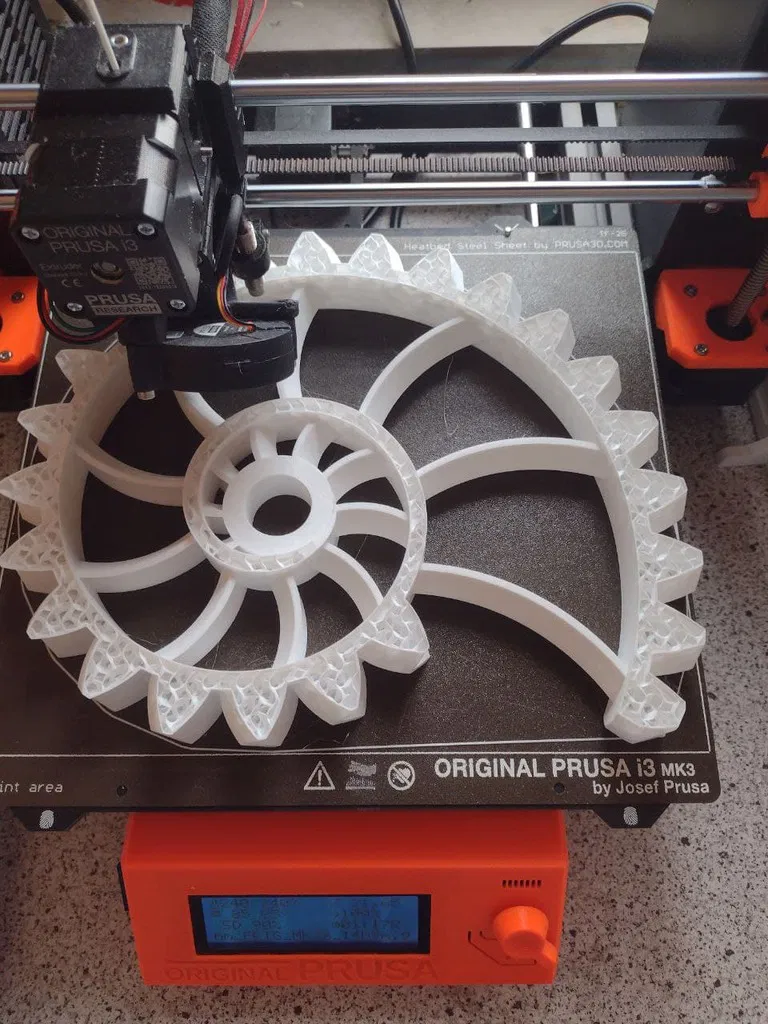

In bánh răng càng nhẹ càng tốt: infill rất ít (adaptive!), chỉ 1 perimeter.

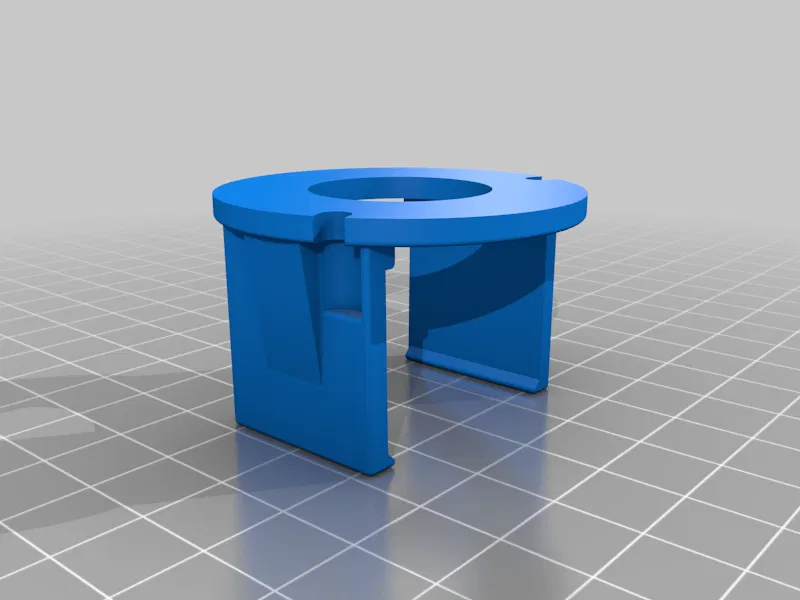

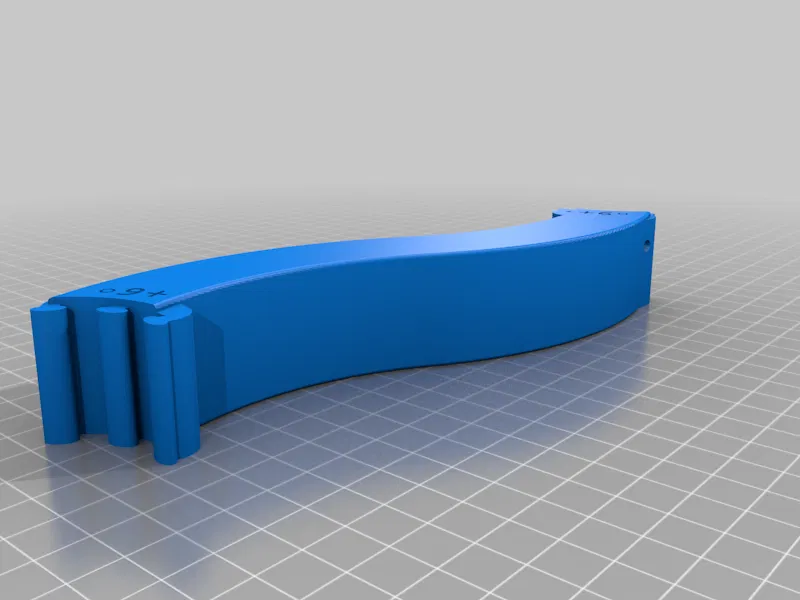

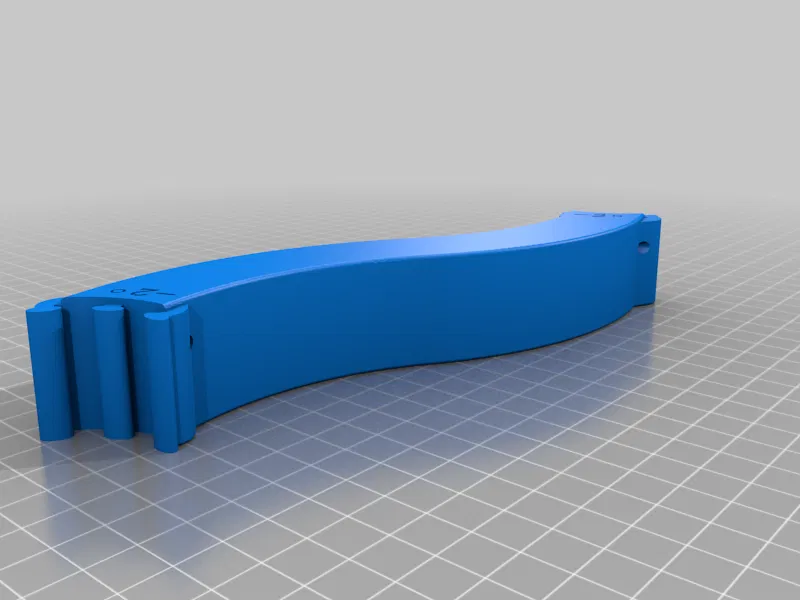

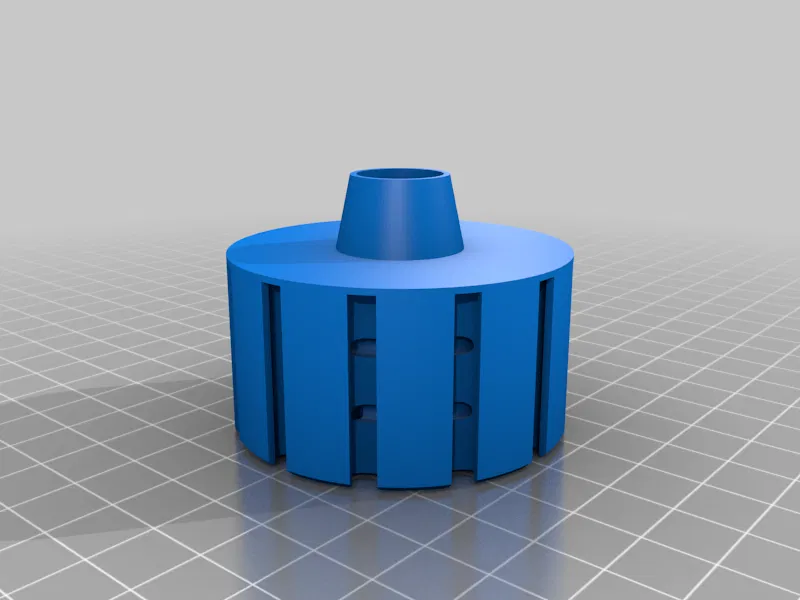

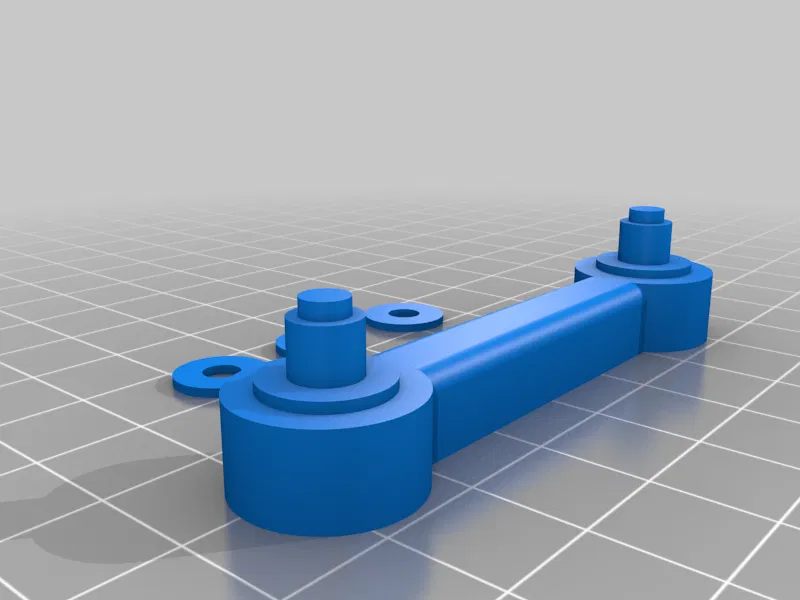

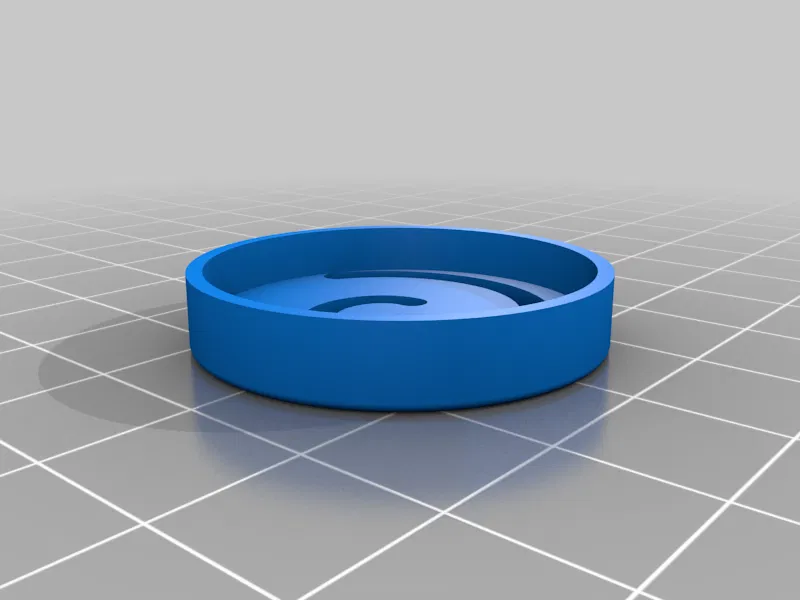

In hub và các tay nối (connector arms) theo setting bình thường. (2 perimeters, ví dụ infill 20%)

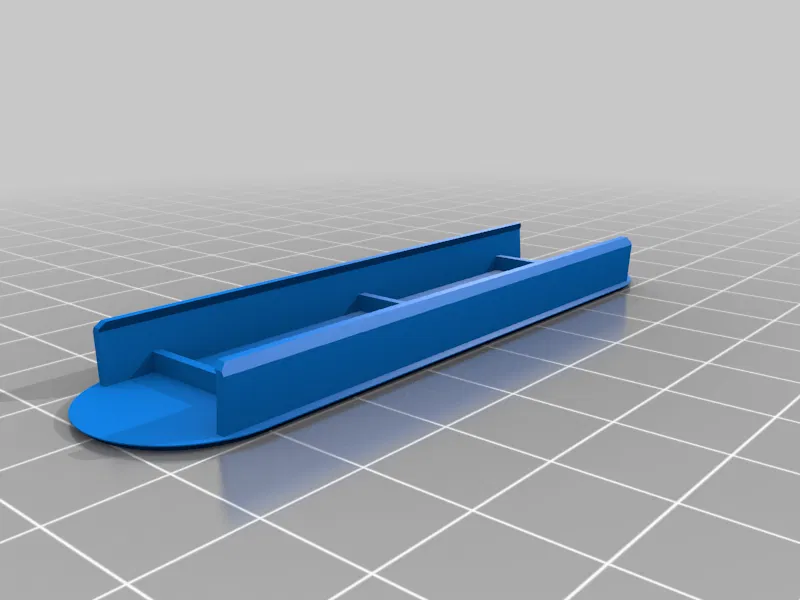

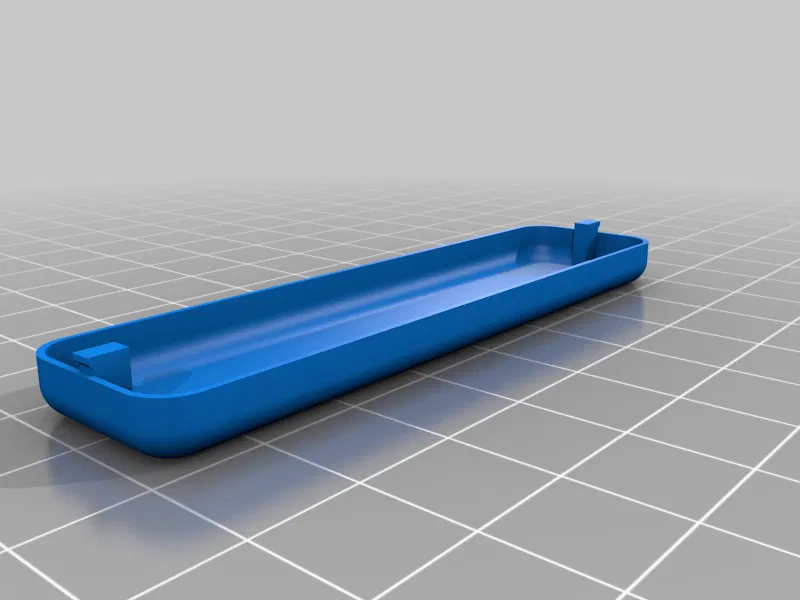

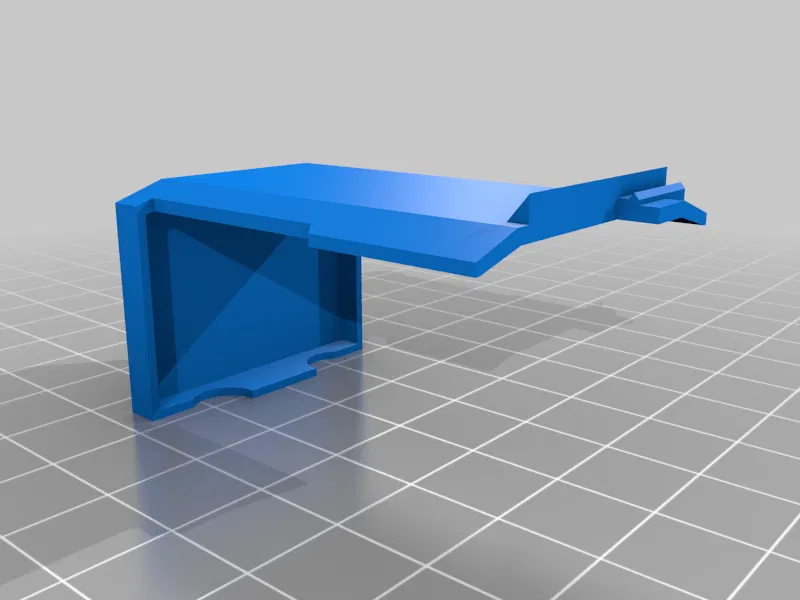

Phần tay có ngăn pin cho cell Li-ion 16855.

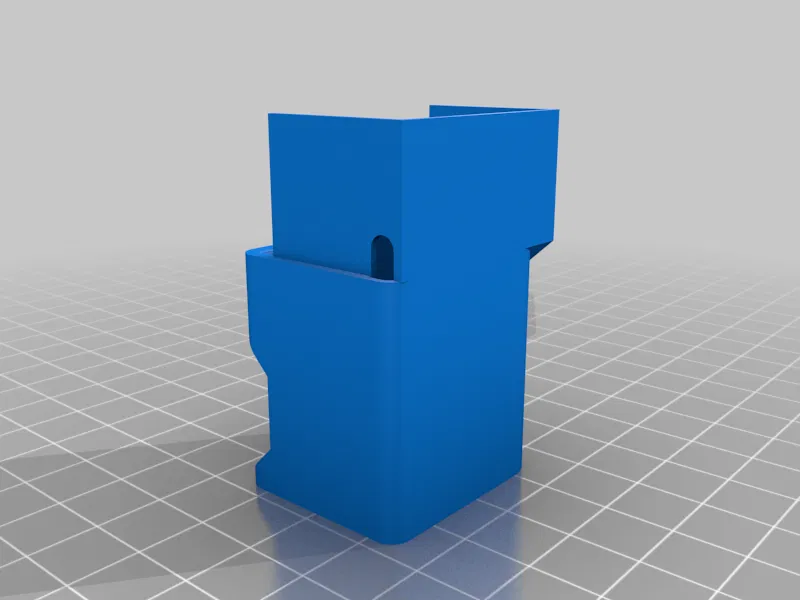

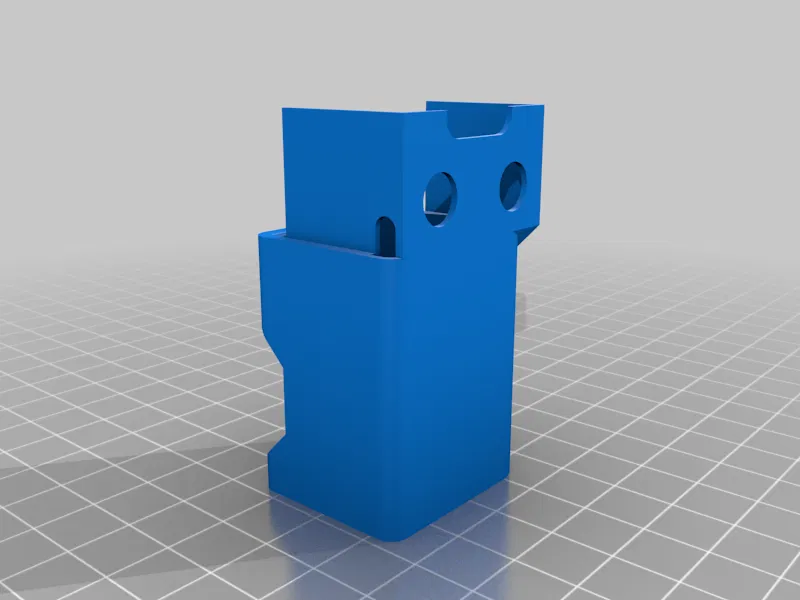

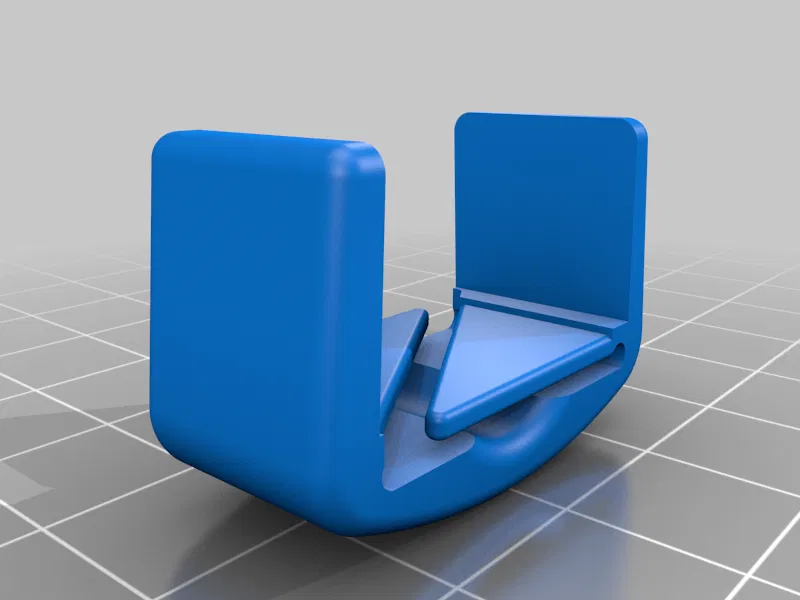

Vỏ motor có lỗ press-fit cho một mini sliding switch, loại thường gắn từ mặt sau bằng hai con ốc nhỏ.

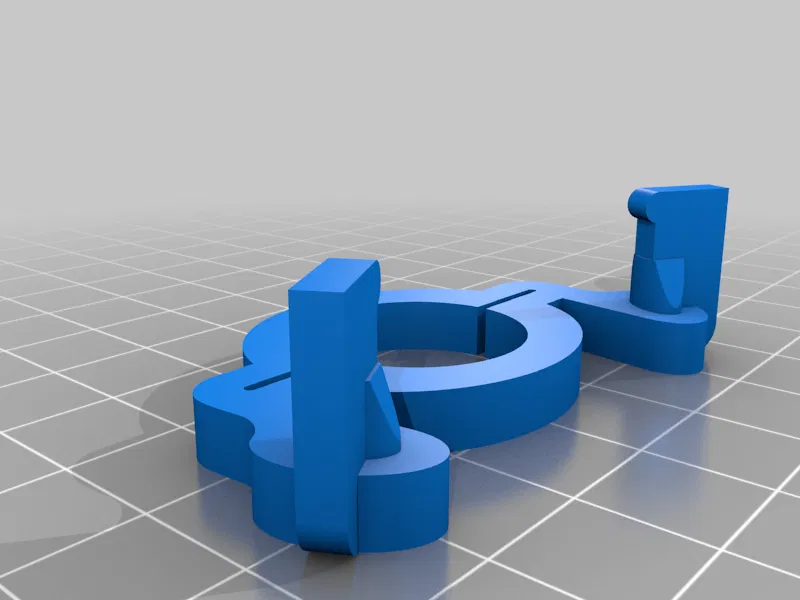

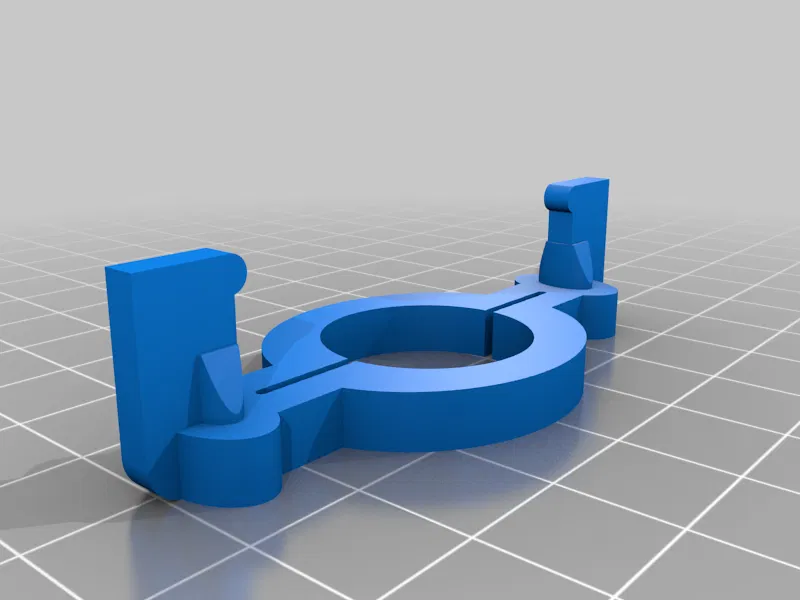

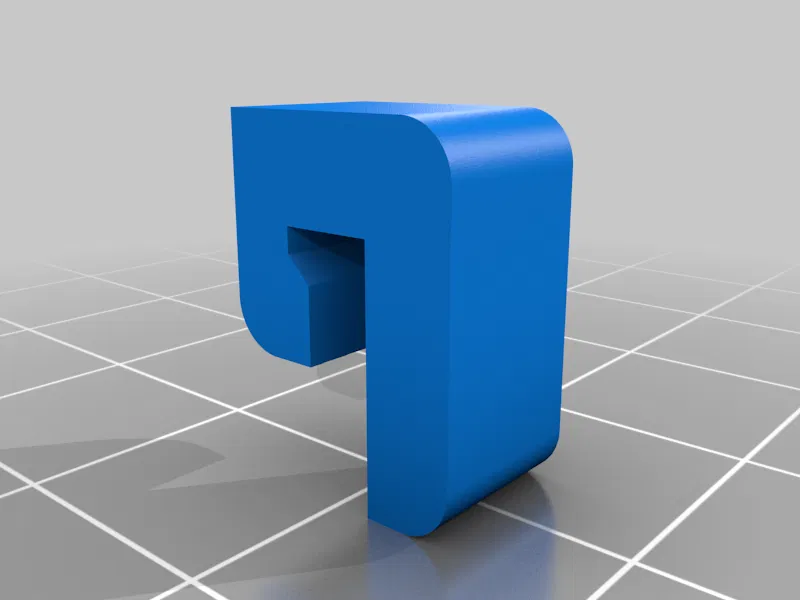

Các tay và hub có độ khớp rất chính xác. Cẩn thận. Nên test trước bằng một part nhỏ, và chỉnh inset hoặc under-extrusion nếu thấy chúng trượt vào vị trí quá dễ.
Trưng bày tại https://wiring-inspiring.com/project/juergen-weigert-rot-23
Print Settings
Printer Brand: Prusa
Printer: I3 MK3S
Rafts: No
Supports: No
Resolution: 200
Infill: 20
Filament: any PETG Black and White
Notes: Các connector trong những part màu đen có độ khớp rất sát. Cẩn thận. Nên test trước với một part nhỏ, và chỉnh inset hoặc underextrusion nếu chúng không khớp.
Videos
Category: Sculptures
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
