Khay giữ đầu tuýp tối ưu diện tích - Gridfinity

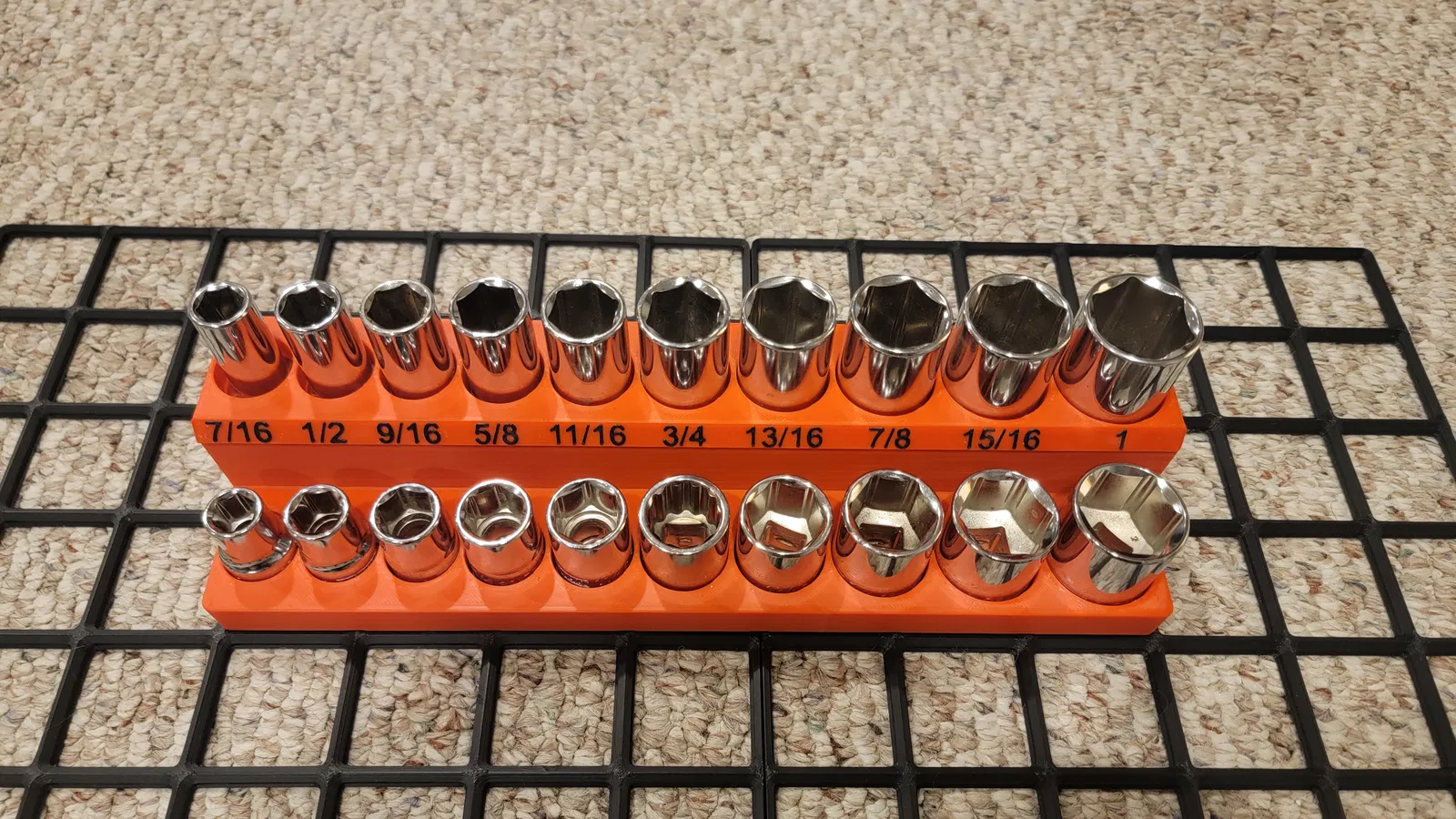

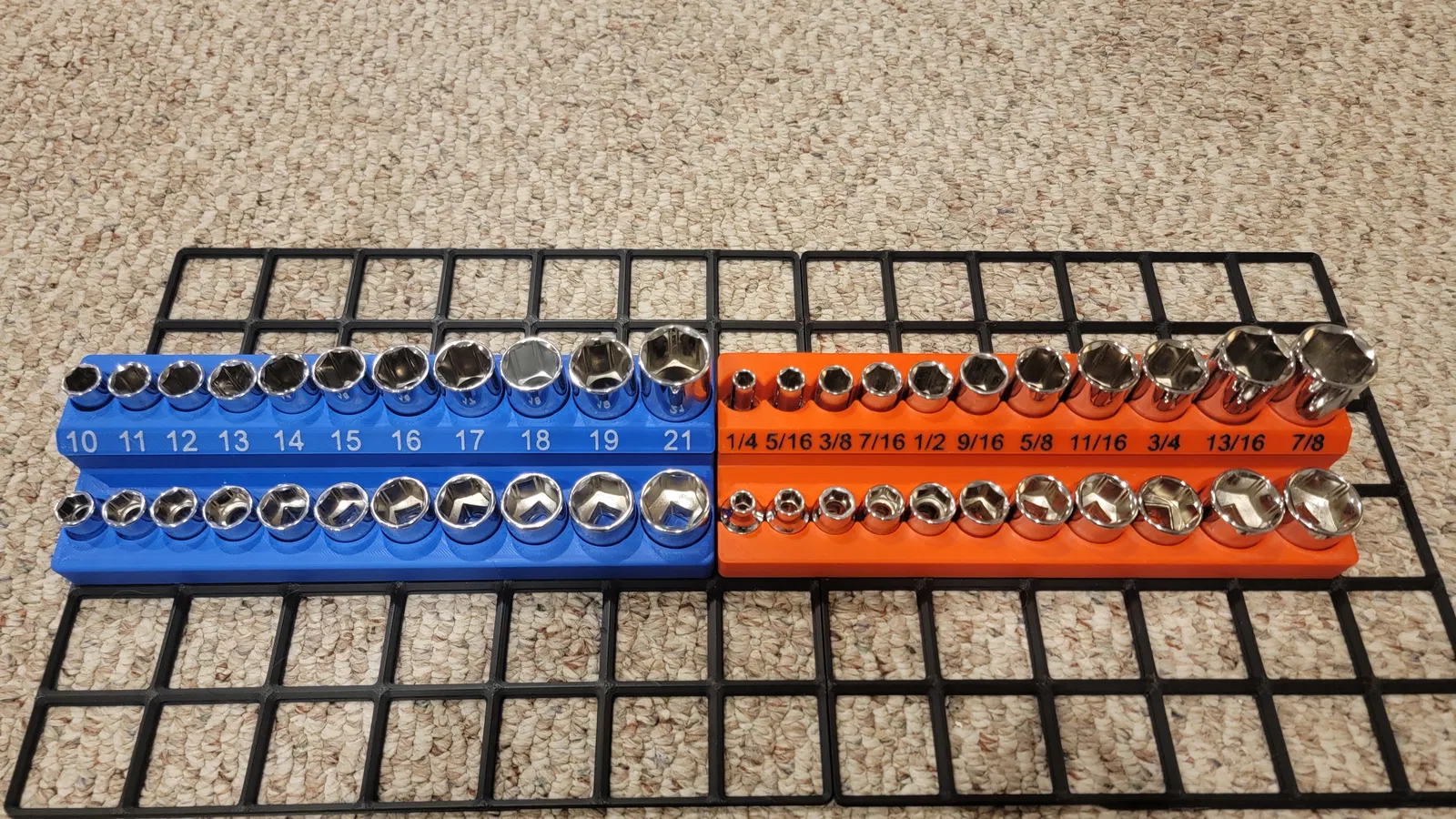

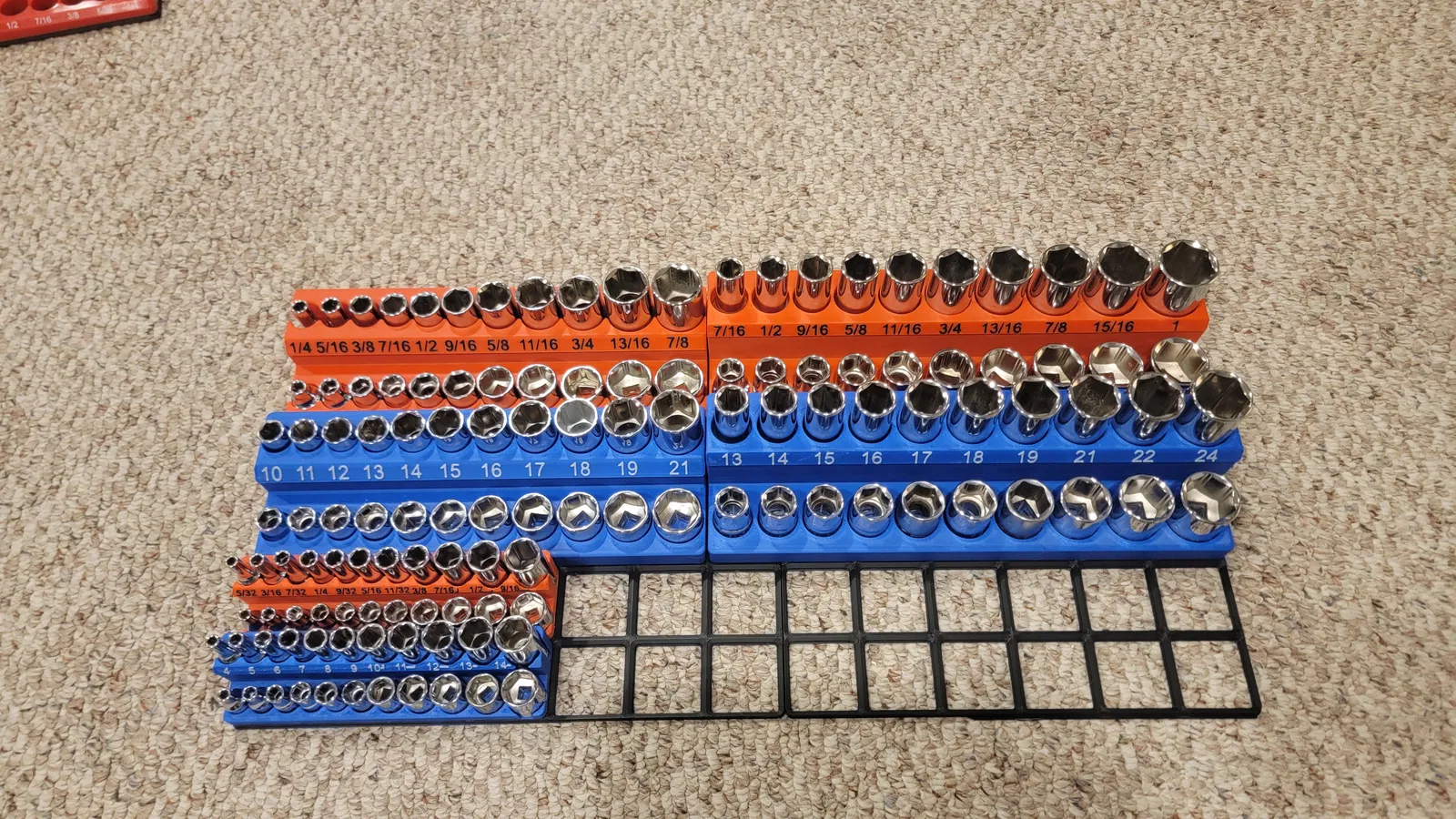

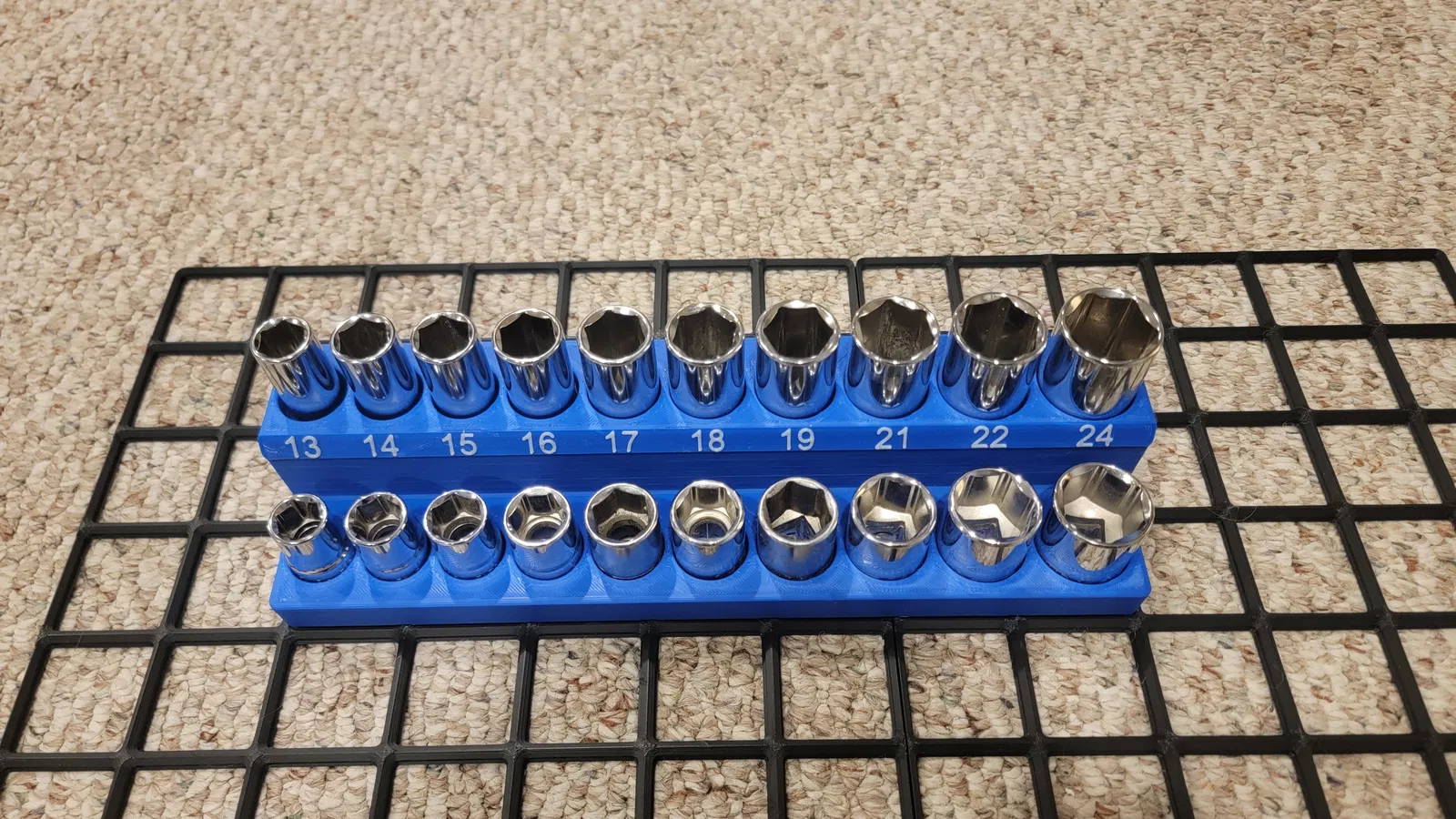

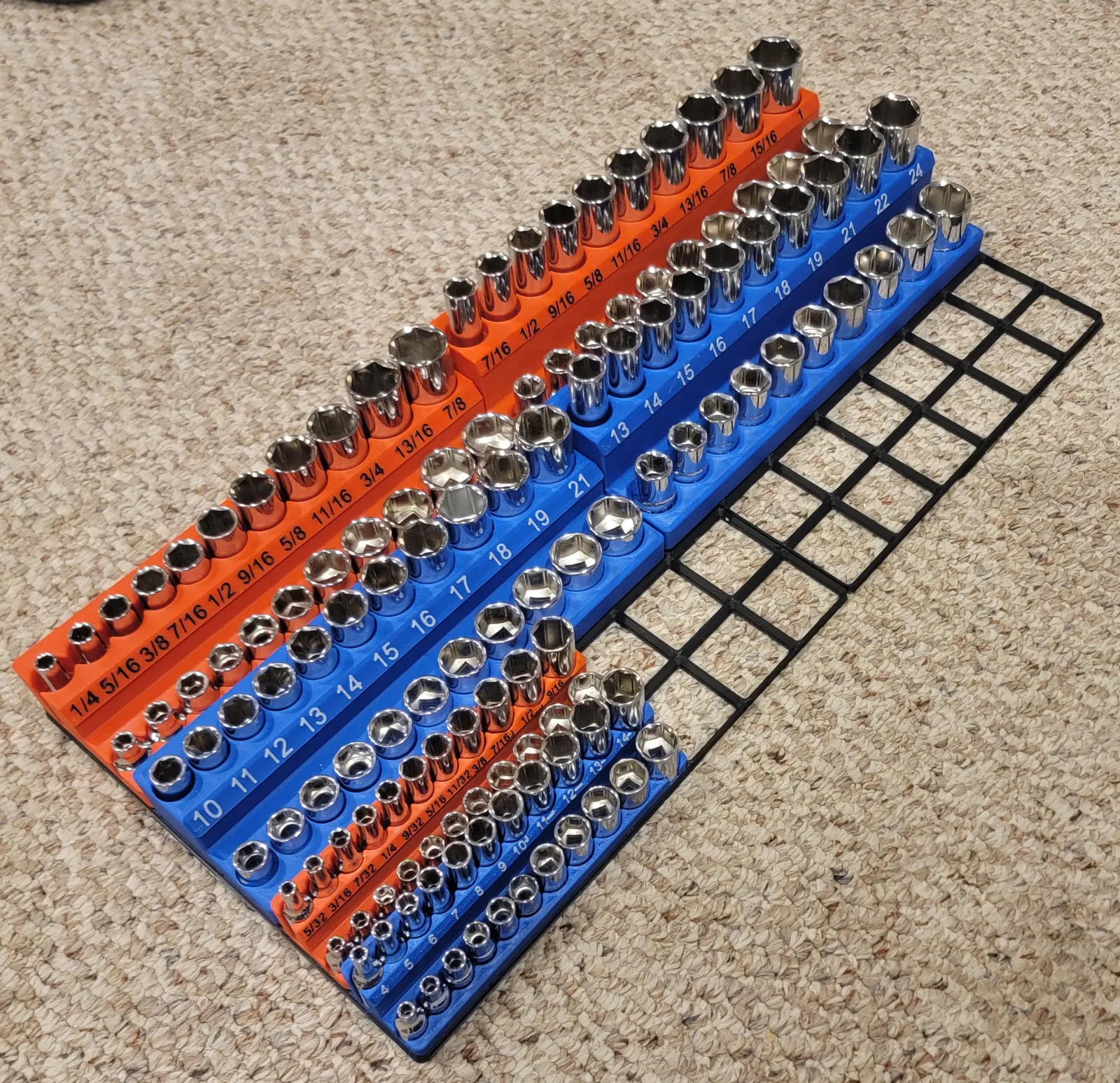

Có rất nhiều mẫu Gridfinity socket organizer hay trên mạng, nhưng hộp đồ nghề của mình hơi nhỏ nên mình cần nó gọn không gian nhất có thể. Đây là phiên bản socket organizer tối ưu diện tích của mình. Với các khay cho đầu tuýp ¼" (¼" drive) thì mình phải chấp nhận giảm bớt/thu gọn phần chữ, nhưng nhìn chung mình thấy vẫn ổn. Nếu bạn thắc mắc sao thiếu một số size, là vì đây là các size có trong bộ socket mình đang dùng. Cập nhật - Mình cũng đã đăng phiên bản 1 hàng (1-row) của các khay socket này! Link ở cuối trang!

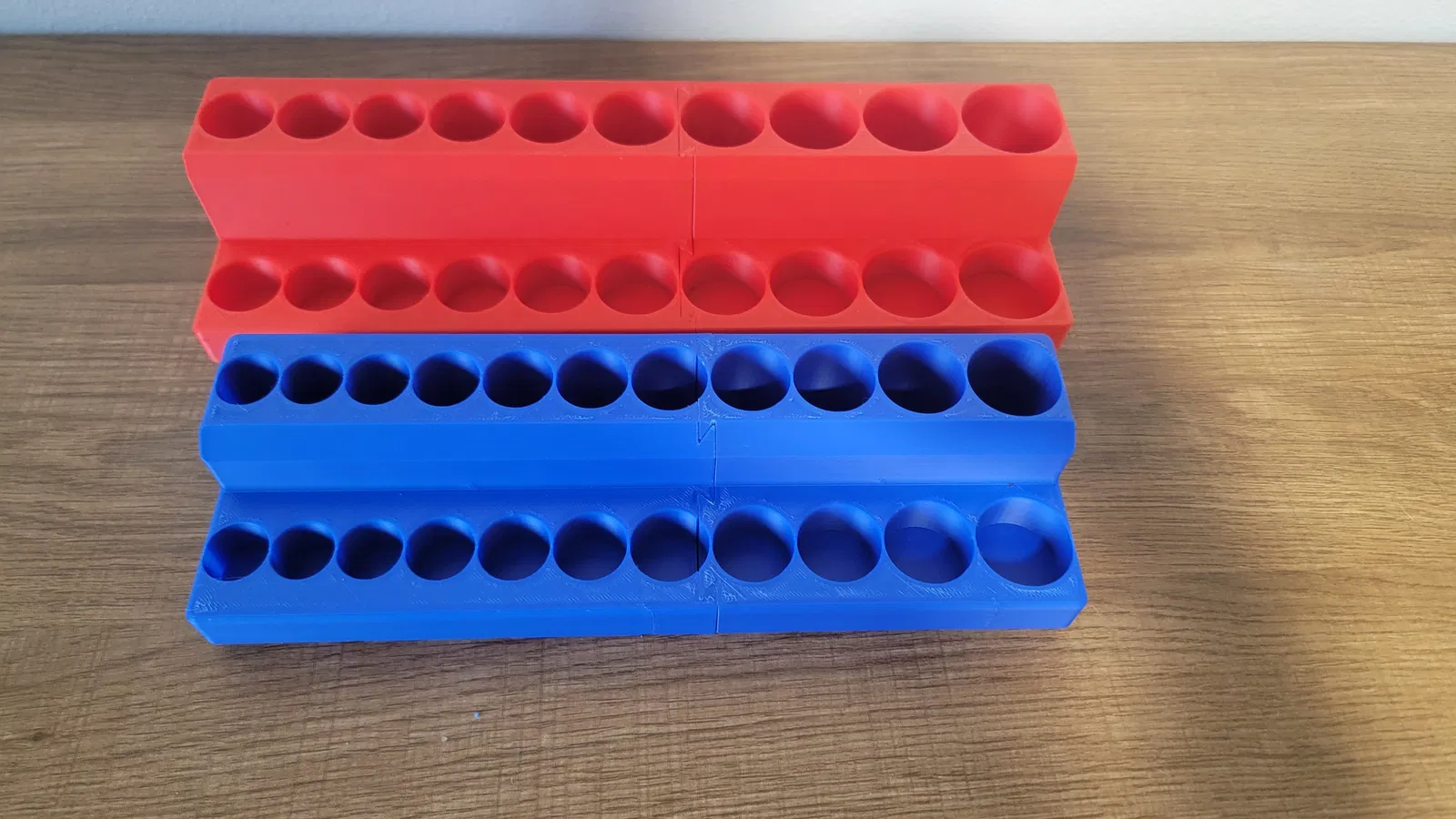

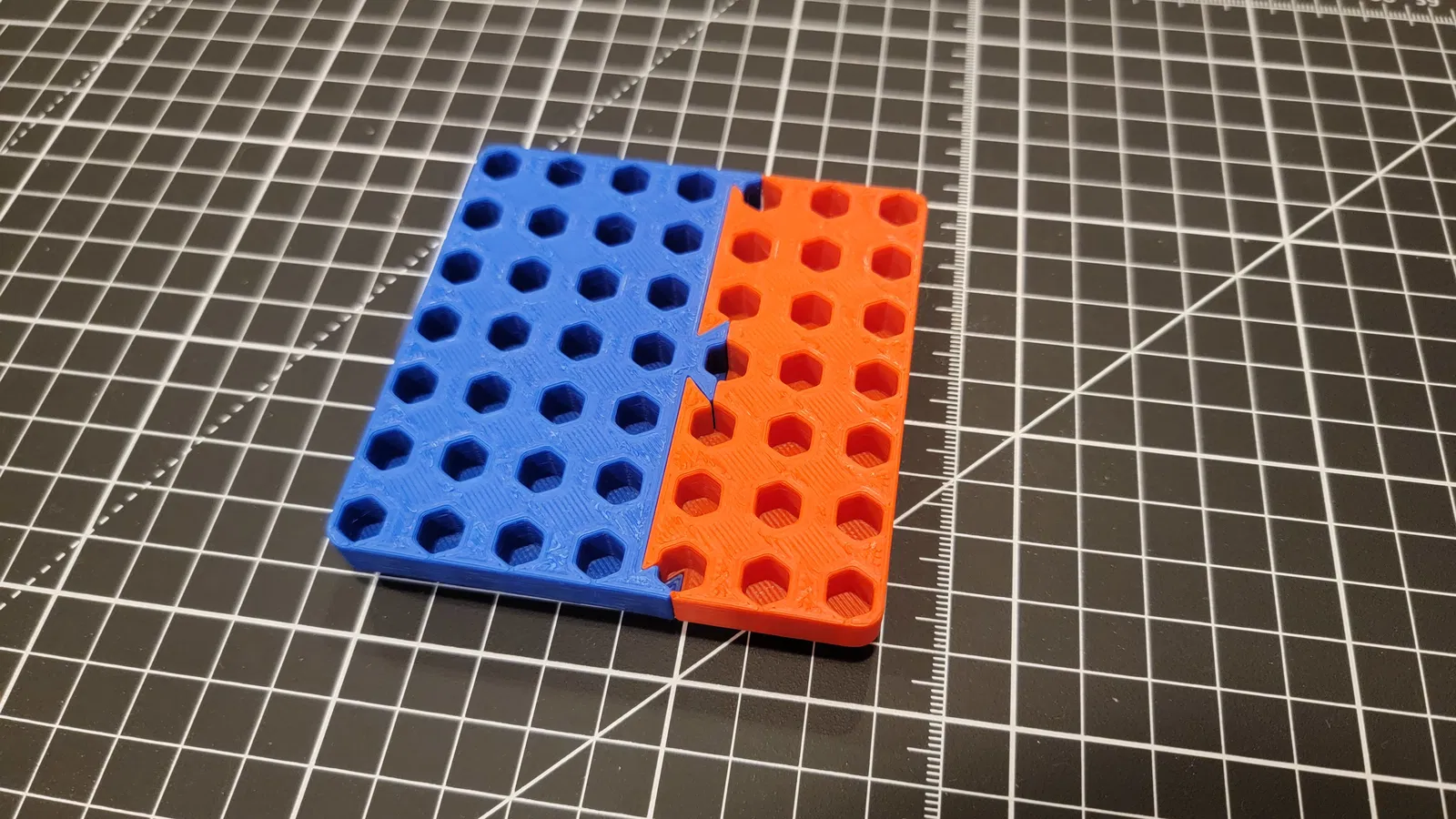

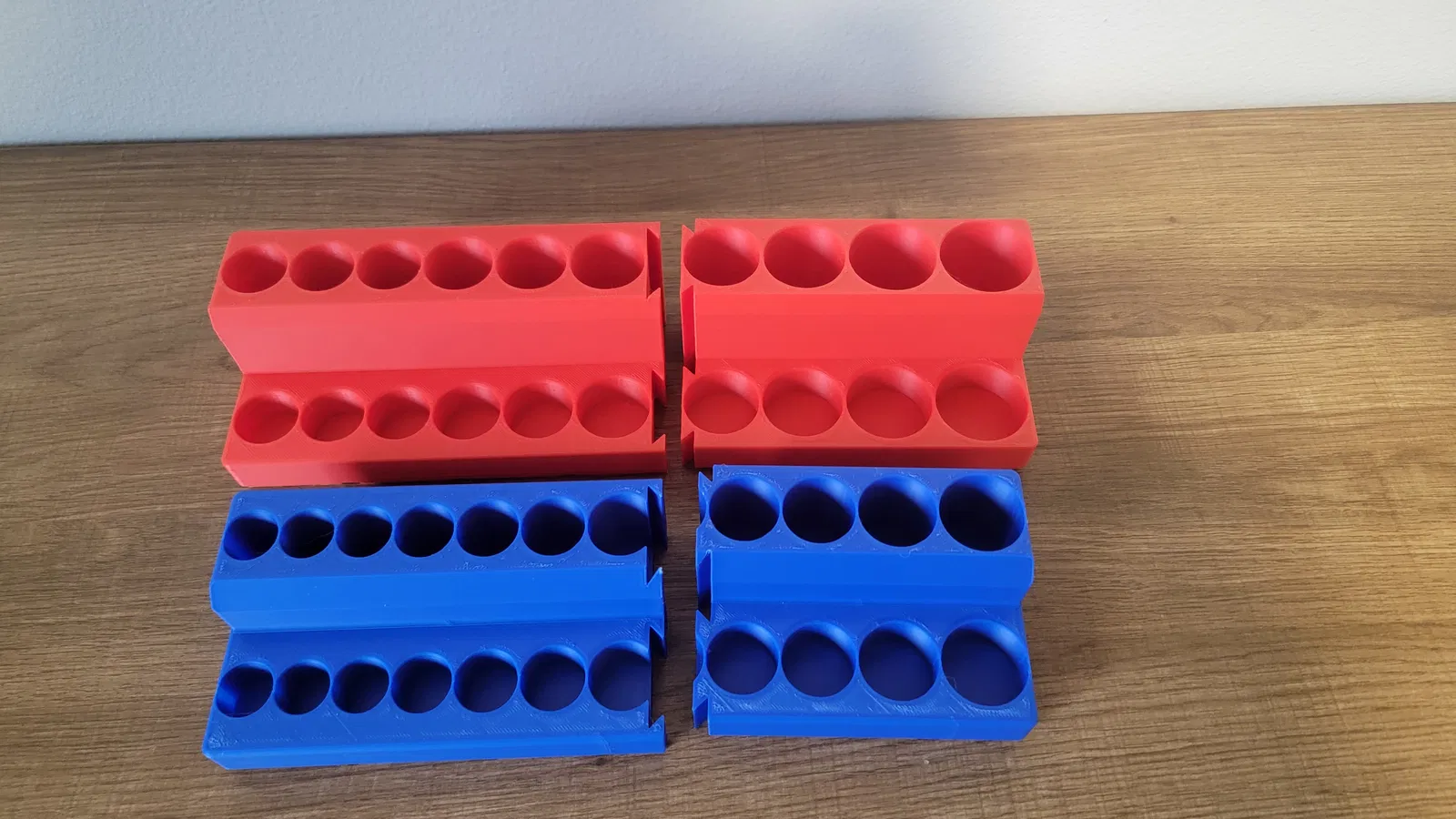

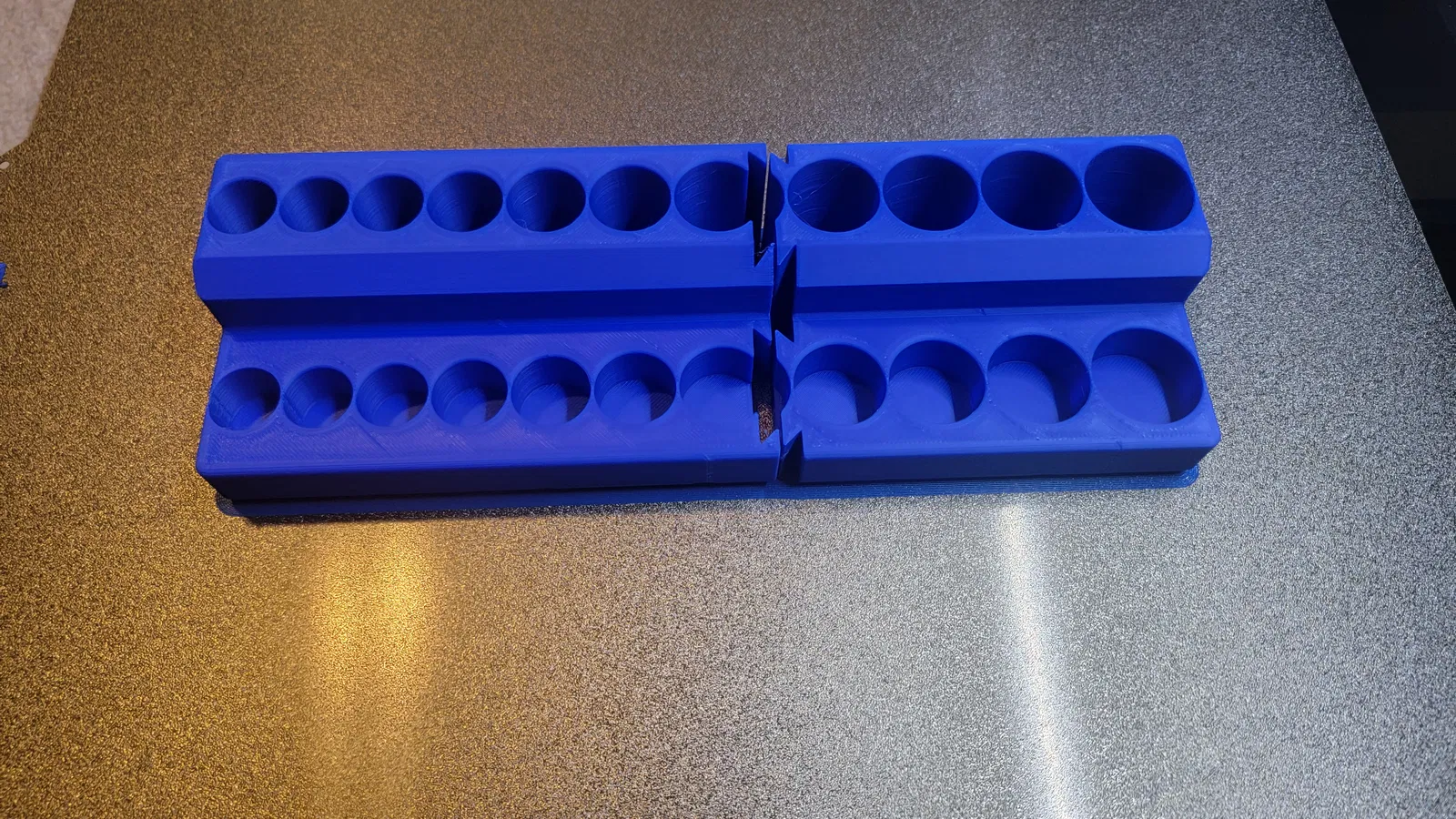

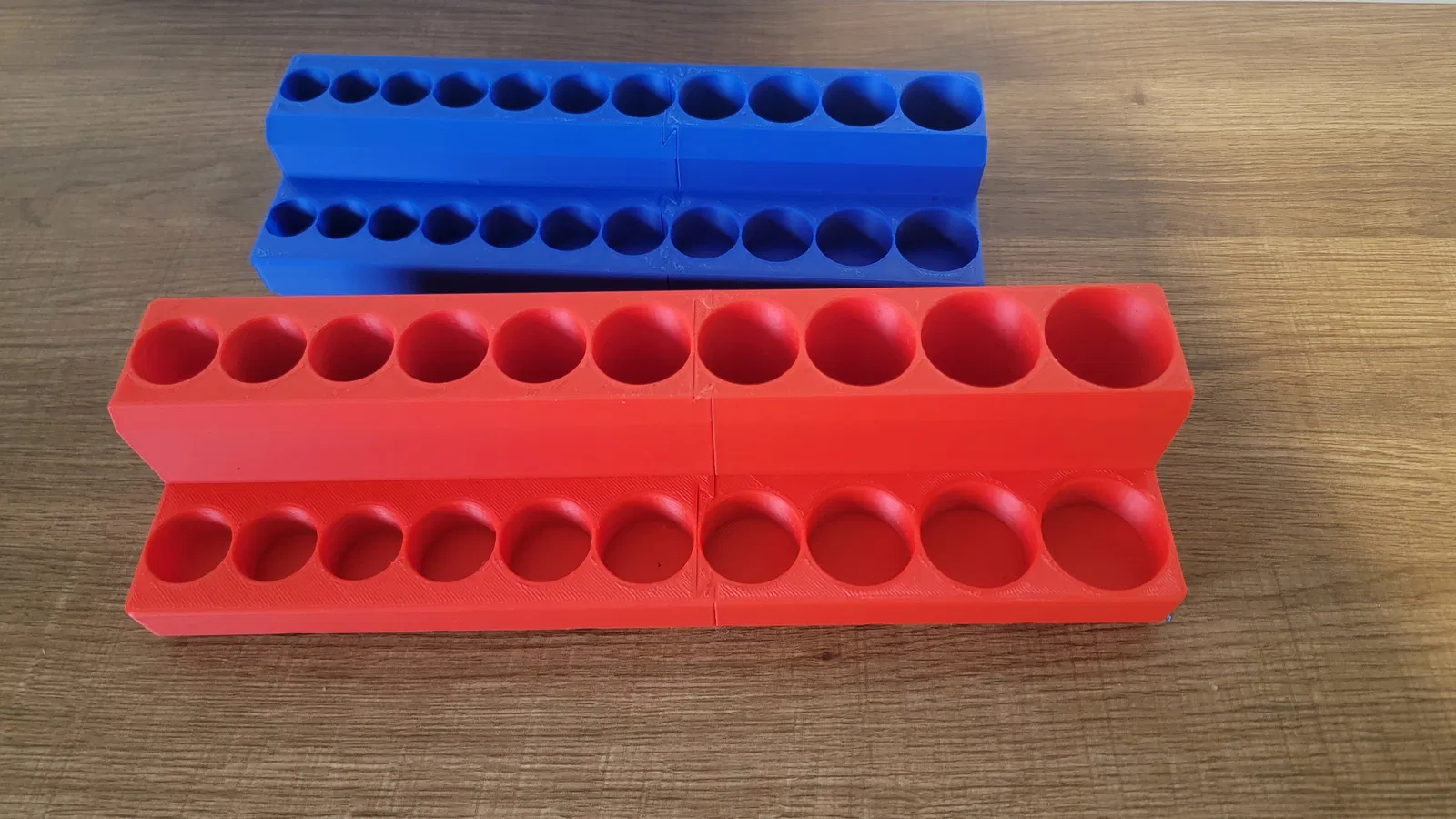

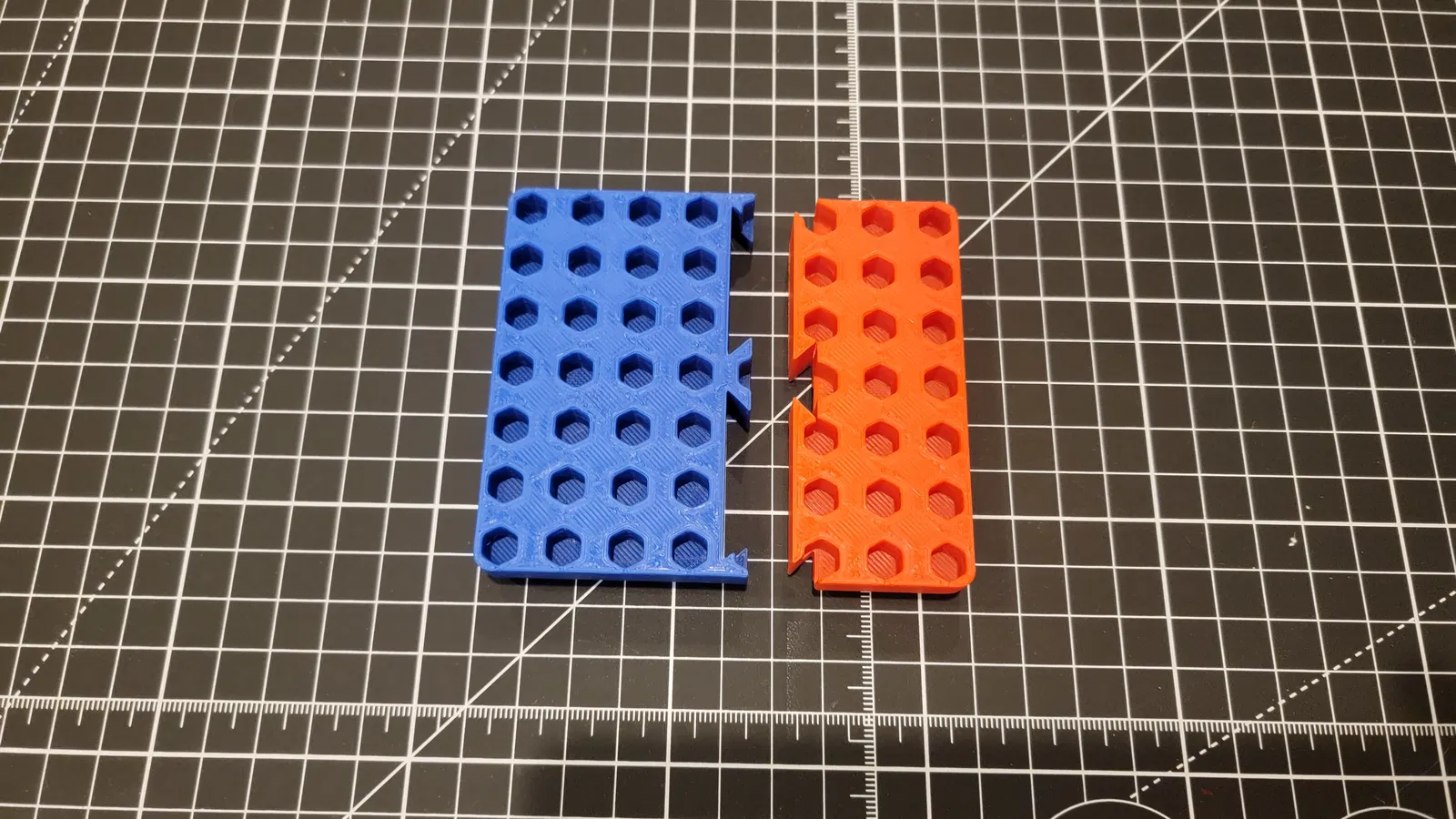

Mình có kèm các file cho khay 3/8" và ½" (drive) dạng chia đôi để có thể in trên bàn in 220mm x 220mm. Nếu bạn dự định in các mẫu dạng split này, mình khuyên rất mạnh là hãy in file “Dovetail Test Print” trước để đảm bảo dung sai (tolerance) của máy in cho phép lắp ráp. Nếu dung sai quá chặt khi in bài test dovetail, bạn sẽ không thể lắp được mẫu hoàn chỉnh. Làm ơn tiết kiệm filament và in mẫu test trước nhé! Nếu bạn không lắp được dovetail test print, bạn nên dành thời gian canh chỉnh (tuning) máy in trước khi in các khay socket. Mình thiết kế với dung sai 0.2mm, nên một máy in được tune tương đối ổn là có thể in thành công. Mẫu dovetail test print cũng dùng như một bit holder, nên in xong vẫn dùng được.

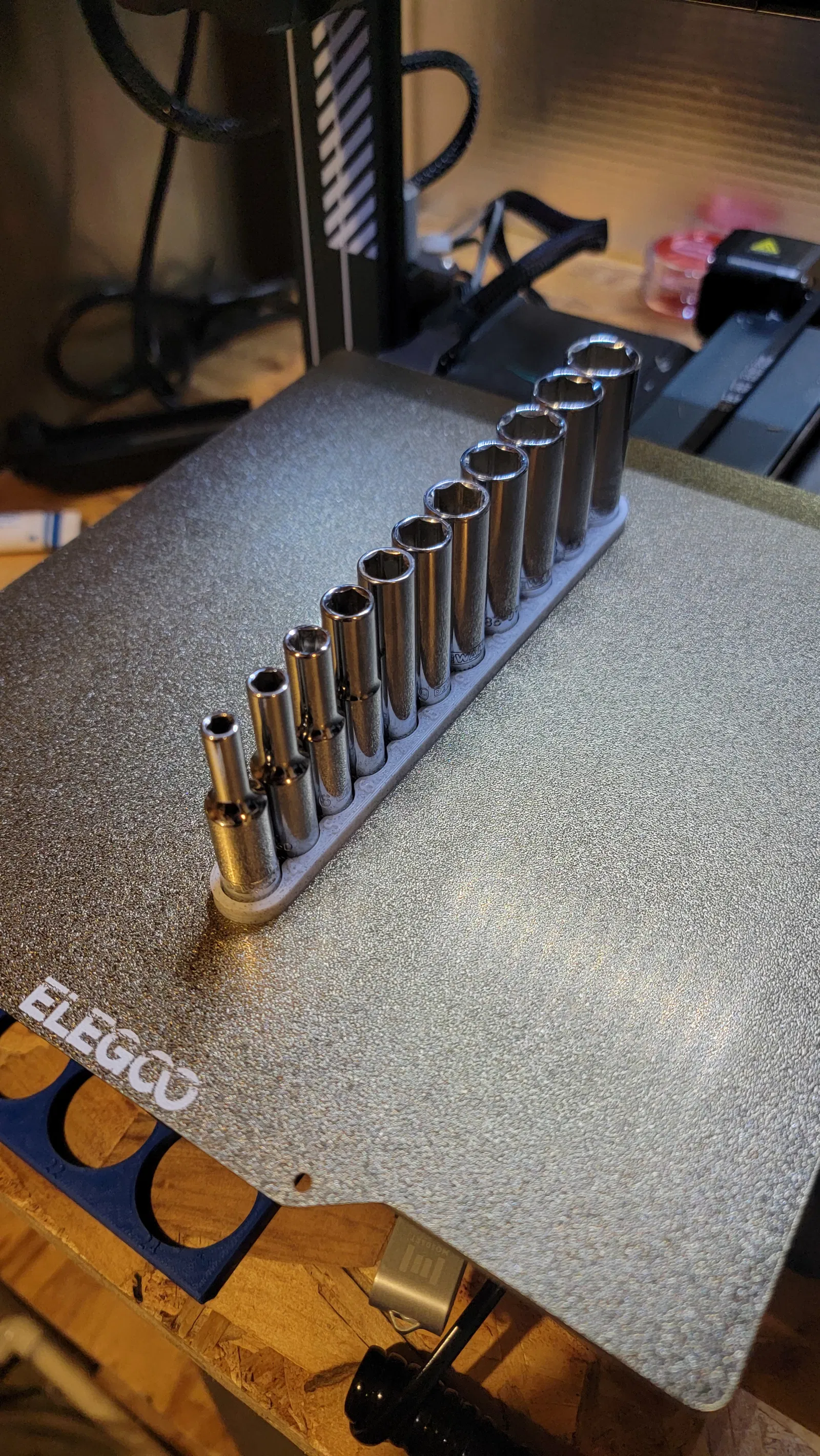

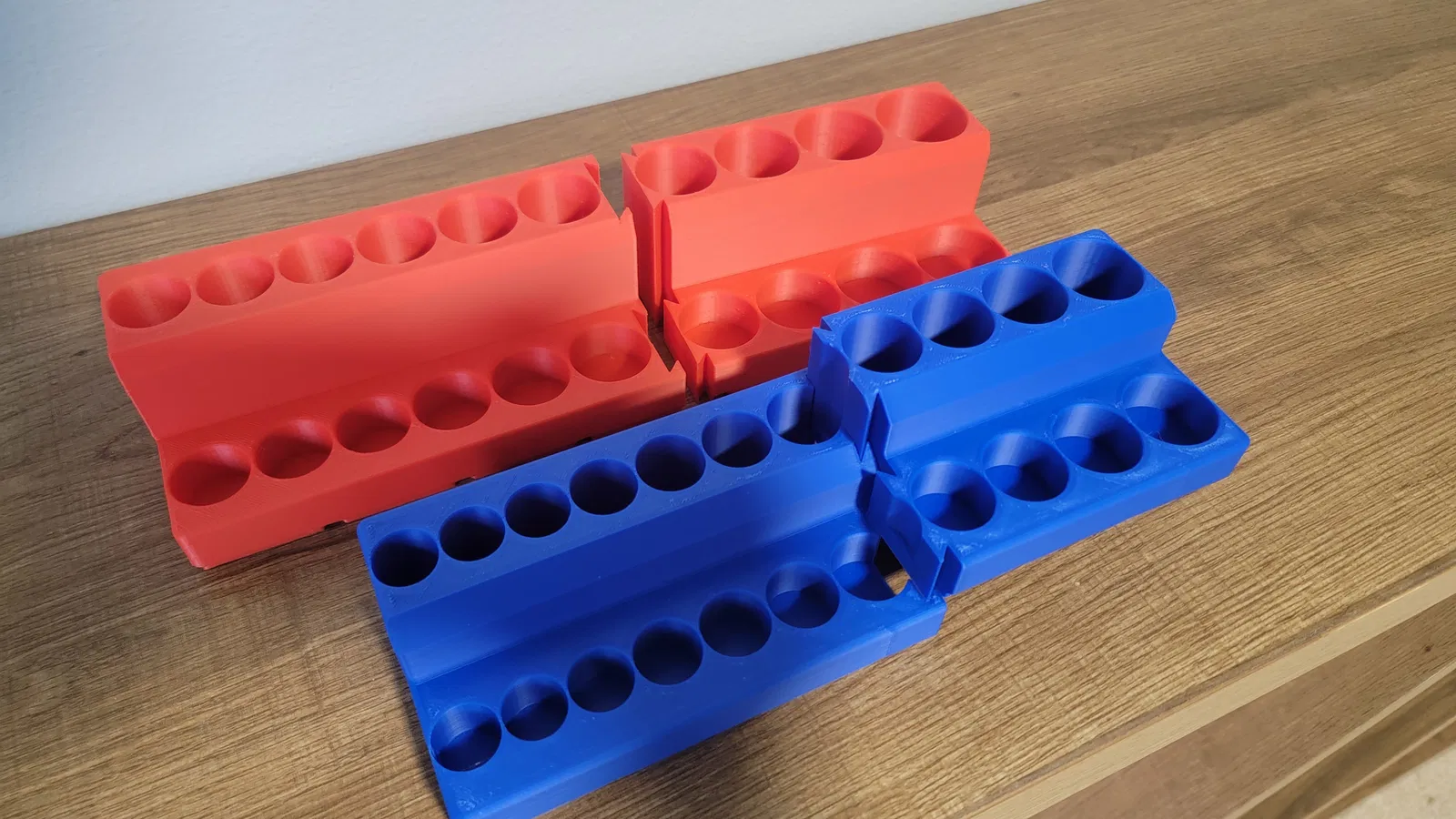

Kích thước lỗ được làm lớn hơn đường kính đầu tuýp DeWalt của mình 1mm. Socket của hãng khác có thể sẽ quá lớn và không vừa. Mình không muốn ai phải tốn cả trăm gram filament in xong rồi mới phát hiện socket không vừa! Mình khuyên rất mạnh là hãy in 6 file test lỗ khác nhau để chắc chắn socket của bạn vừa. In cả 6 file test chỉ tốn khoảng 65g filament. Hai mẫu test lỗ cho 3/8" và ½" cần xoay 45 độ để vừa bàn in 220mm x 220mm.

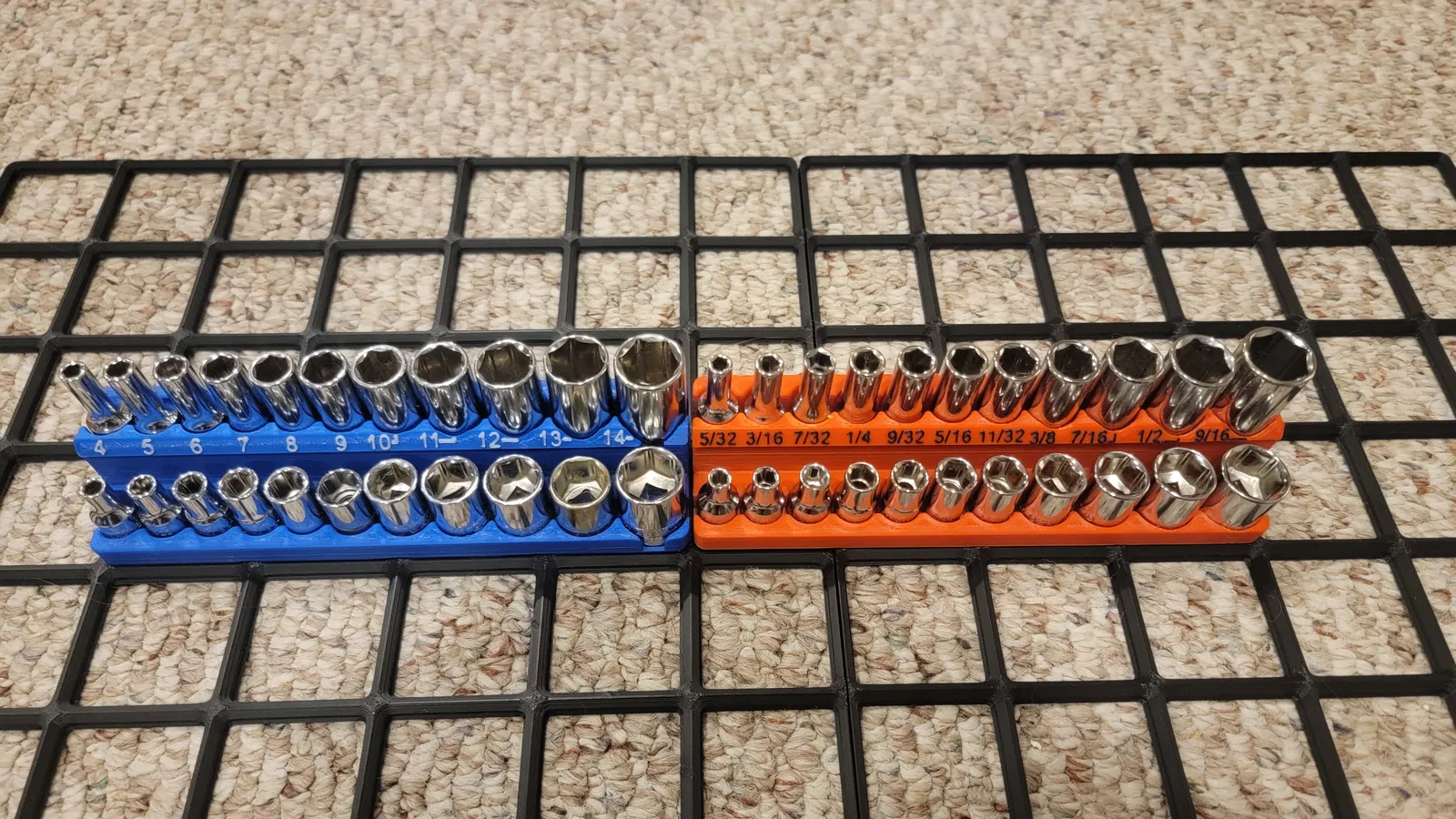

Phần nhãn (labels) được in riêng rồi dán lên các khay socket. Mình in được bằng nozzle 0.4mm và layer height 0.2mm. Mình đổi màu filament sau layer 3 (0.6mm). Nhãn cho 3/8" và ½" cũng cần xoay 45 độ để vừa bàn in 220mm x 220mm.

Print Settings:

• Layer Height: 0.2mm
• Wall Line Count: 3
• Top Layers: 4
• Bottom Layers: 3
• Infill: 15% Gyroid

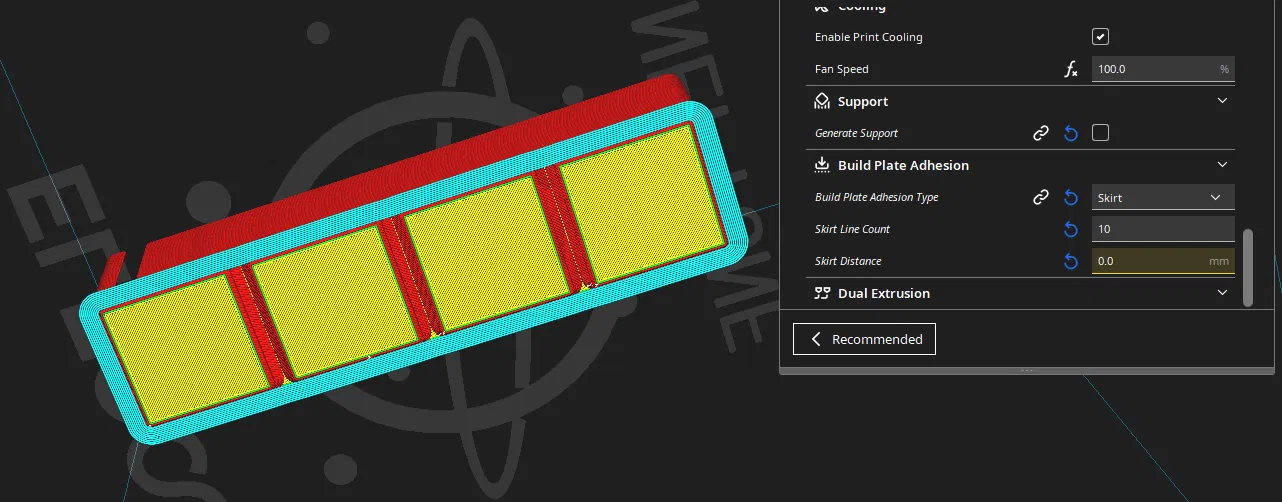

Mình bị tình trạng góc bị cong vênh (warping), nên mình dùng skirt 10 lines và distance 0.0mm. Mình chọn cách này thay vì brim vì nó giúp khỏi bị dính brim giữa các đường lưới (grid lines). Nếu bạn lo warping hoặc đang gặp vấn đề tương tự, bạn có thể thử cách này. Mình có kèm ảnh chụp màn hình phần cài đặt skirt để tham khảo.

Nếu bạn quyết định in mẫu này và có thời gian, nhớ để lại review giúp mình nha! Nếu có vấn đề hay câu hỏi gì, cứ để lại comment, mình sẽ cố gắng hỗ trợ hết mức.

Cập nhật! Mình đã đăng các biến thể 1 hàng (single row) của mấy khay socket này! Link bên dưới!
