Cover Stepper Motor & Rear Belts cho Qidi Plus 4

Hoàn tất:

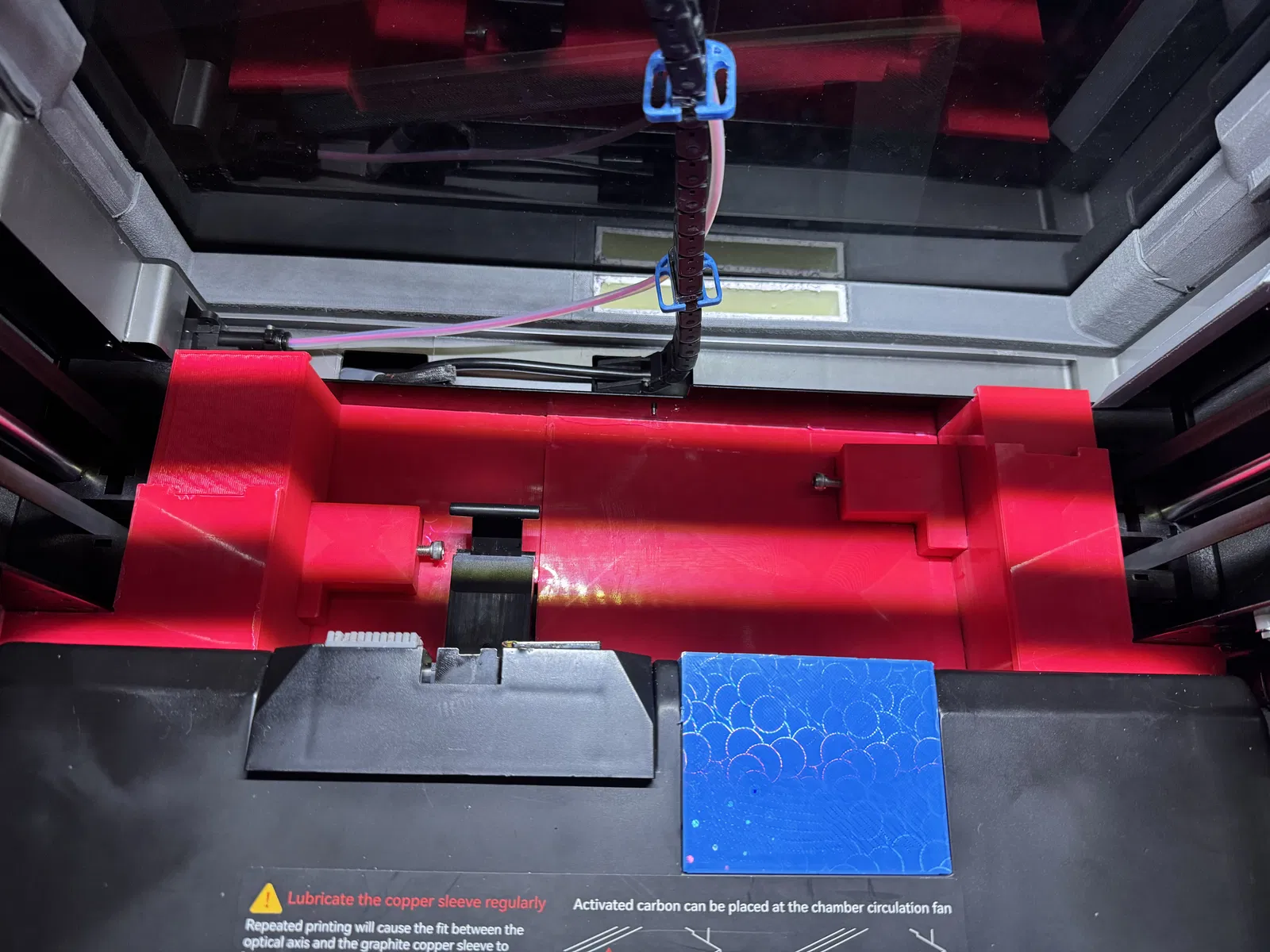

Đây là bộ cover che stepper motor và dây belt ở phía sau buồng in của Qidi Plus 4. Sau rất nhiều lần prototype và test thì giờ đã hoàn thiện.

Model này được thiết kế để lắp vừa với bộ printable adjustable belt tensioners của JerkyFPV:

Để lắp các phần cho khớp, vui lòng tháo các con ốc đang giữ drag chain xuống khung máy.

1. Lắp tấm phía sau bên trái bằng cách trượt nó vào phía sau cơ cấu poop chute.
2. Lắp tấm phía sau bên phải bằng cách tháo 2 con ốc nhô ra khỏi khung (đang giữ drag chain). Dễ thao tác nhất là tiếp cận từ phía trên máy; thường tháo con ốc bên trái trước sẽ dễ hơn.
3. Tiếp theo, nếu bạn đã lắp adjustable belt tensioners thì tháo các bu-lông ra, luồn bu-lông qua các cover của belt tensioner rồi lắp lại bu-lông cùng với belt tensioners,
   1. Nếu bạn không có các món đó, bạn có thể dùng các nút (plugs) để bịt các lỗ bu-lông.
4. Lắp cover stepper motor. Bên phải có 2 phần: phần trên lắp trước, phần dưới sẽ gài (clip) vào phần trên.

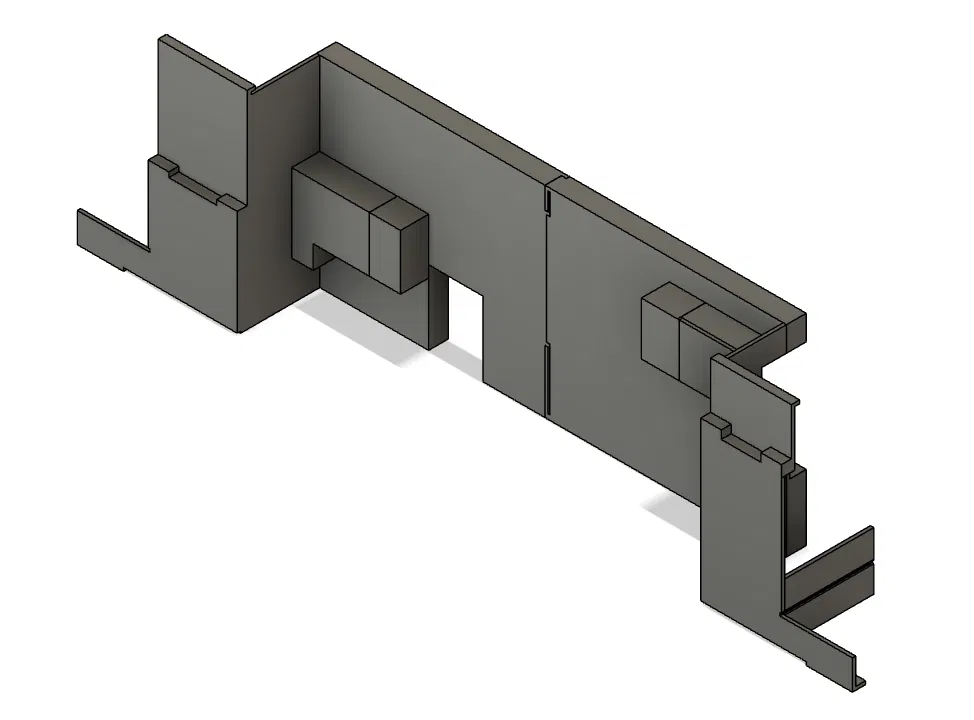

Có kèm file STEP để bạn tự chỉnh sửa theo nhu cầu.

Vì thiết kế gồm nhiều phần nên dĩ nhiên sẽ không kín khí hoàn toàn. Cá nhân mình có dán thêm lớp insulation 1mm ở mặt ngoài (không có trong hình).
