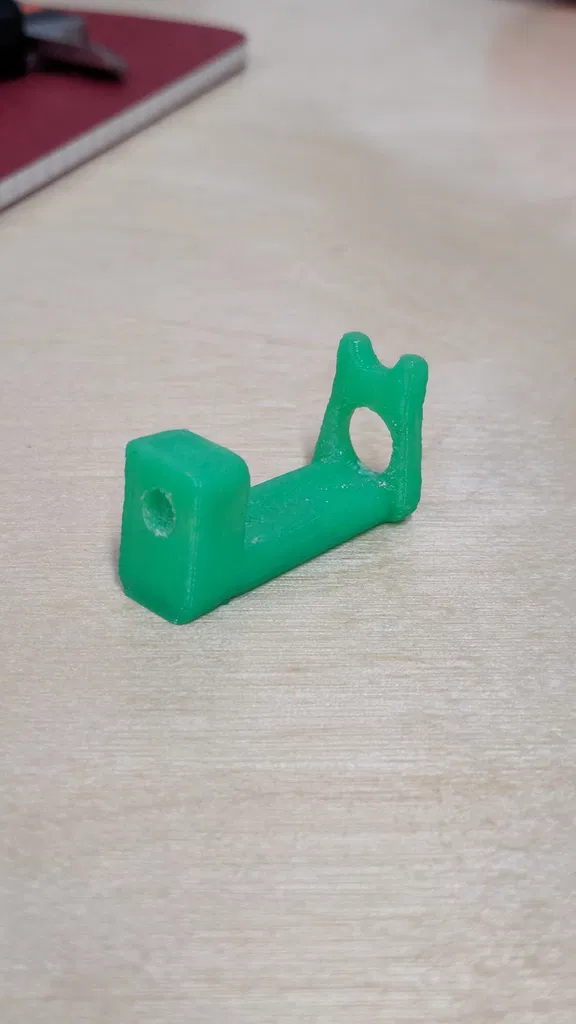

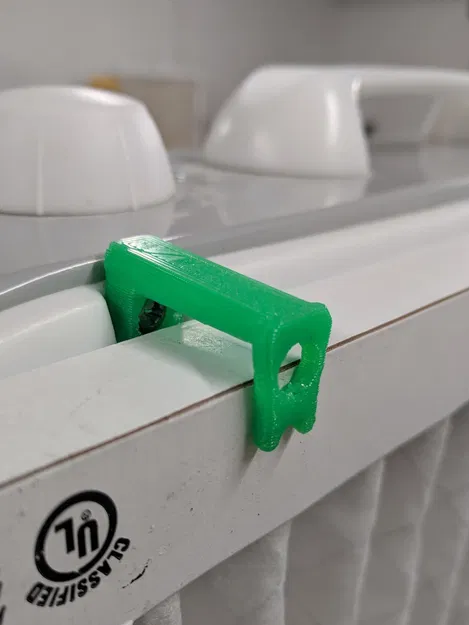

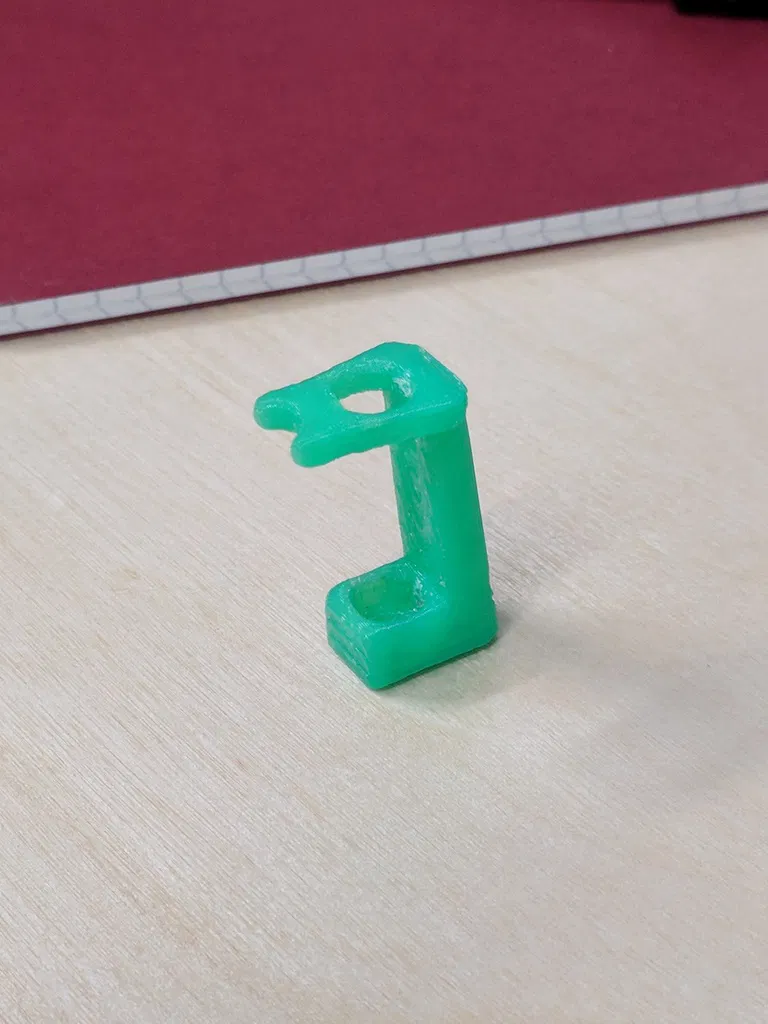

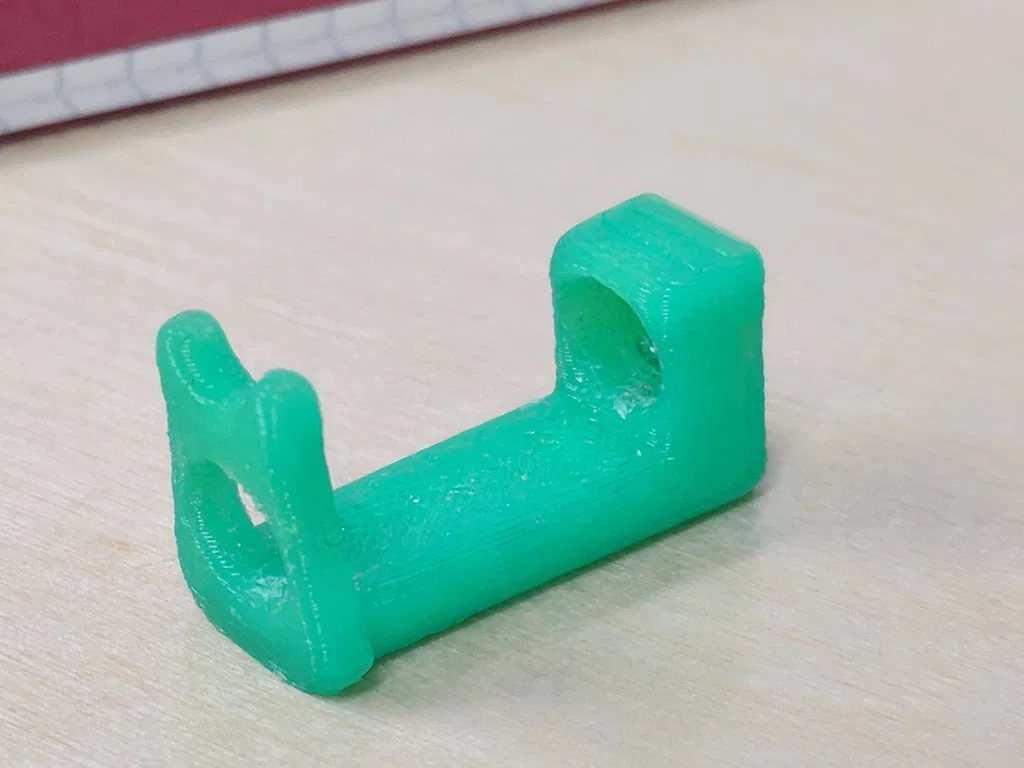

Giá gắn filter cho quạt hộp (Box Fan Filter Mount)

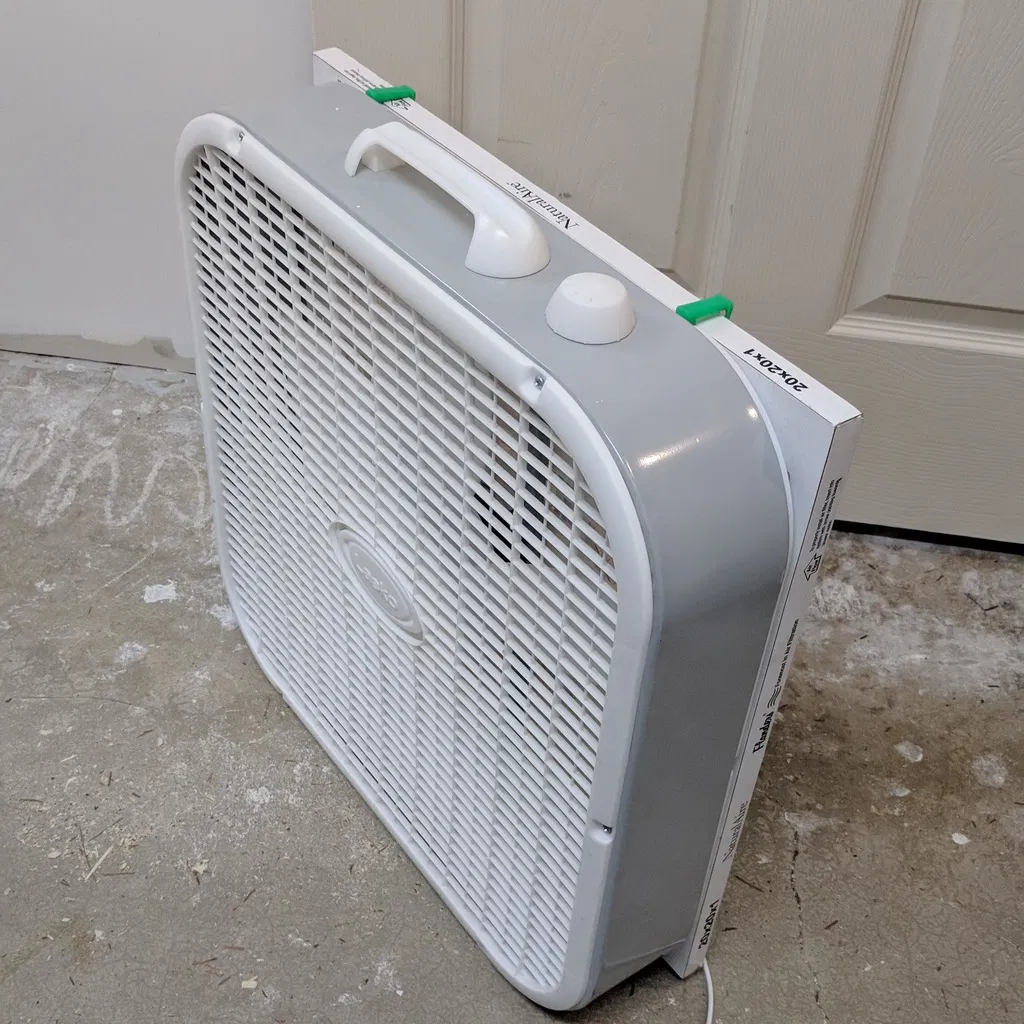

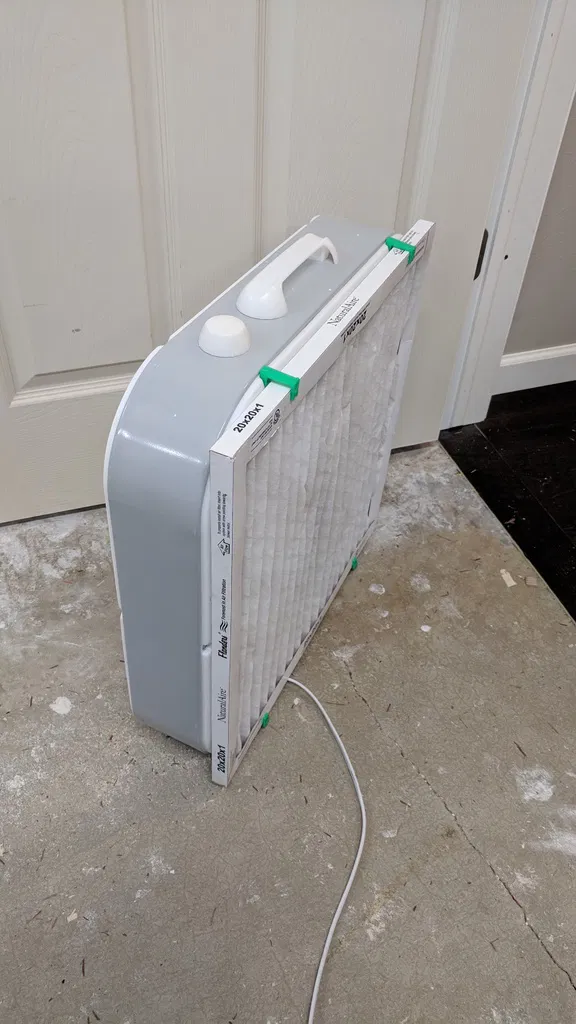

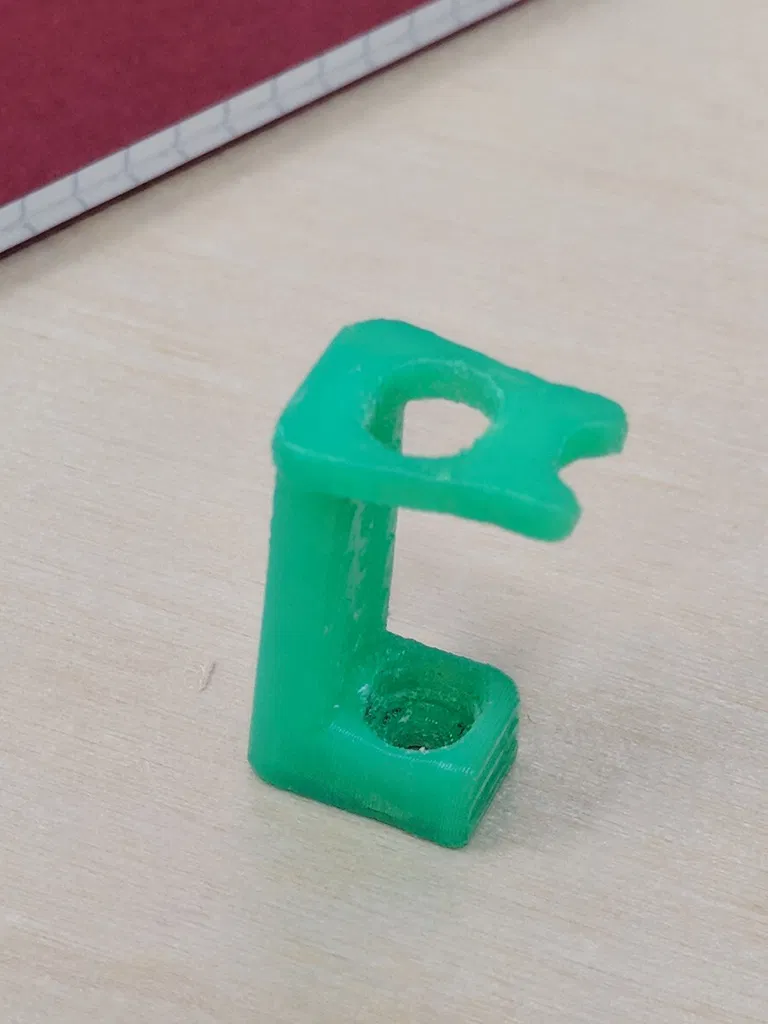

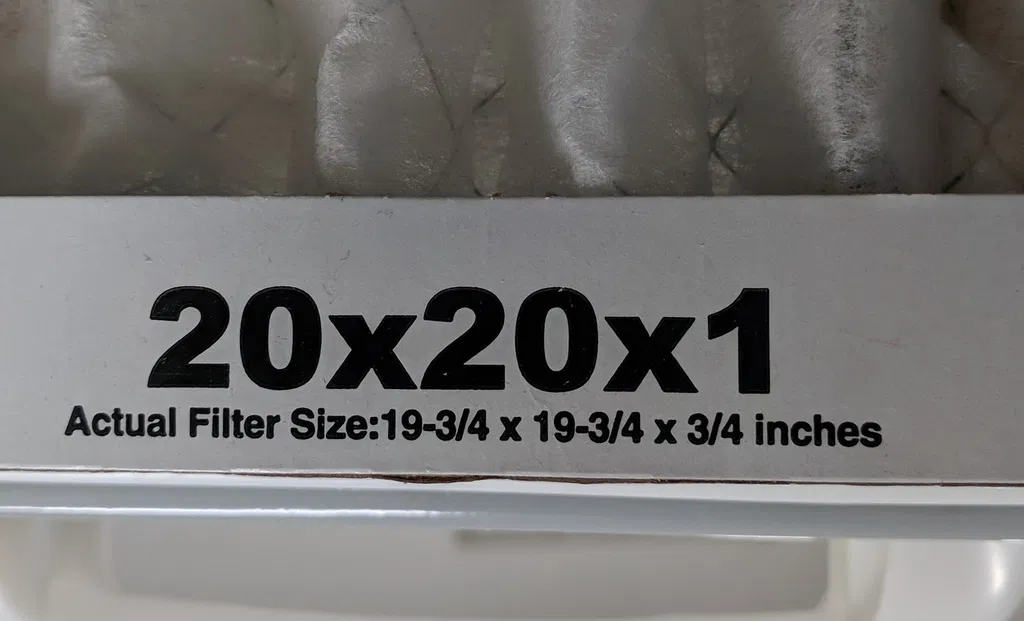

Mình dùng quạt hộp (box fan) 20" để hỗ trợ lọc không khí trong xưởng. Cách này khá phổ biến, nhưng mỗi người lại có cách gắn filter khác nhau. Mình muốn một món có thể bắt lên quạt bằng đúng các con ốc sẵn có, đồng thời nhỏ gọn để in nhanh.

Thiết kế và in cái này khá nhanh. Bạn có thể xem file Fusion 360 tại http://a360.co/2BAdHhv hoặc xem file STEP đính kèm.

Print Settings

Printer Brand:

Ultimaker

Printer:

Ultimaker 2

Rafts:

Không quan trọng

Supports:

Có

Resolution:

0.35mm với nozzle 0.6mm

Infill:

30%+

Notes:

Mình muốn in cho nhanh nên chọn layer height lớn hơn với nozzle lớn hơn, dùng PLA cũ không rõ hãng @ 220° C, bed 60° C. Infill của mình để rất thấp vì ở layer height 0.35mm thì số lớp infill cũng ít. Nếu bạn in mịn hơn (bước lớp nhỏ hơn), mình khuyên dùng infill 30% hoặc cao hơn.

Dùng Cura mình xoay mẫu để nằm phẳng trên mặt lưng (xoay 90° và dùng chức năng "Lay Flat".) Nếu slicer của bạn không có chức năng đó, bạn có thể xoay 95.36°

Cách Mình Thiết Kế Món Này

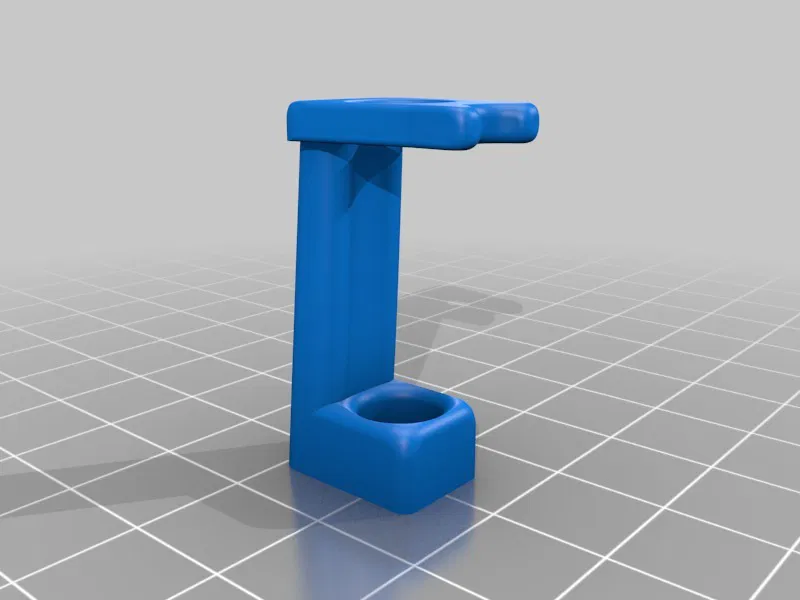

Chi tiết được thiết kế trong Fusion 360 (http://a360.co/2BAdHhv). Mình dùng parameters cho nhiều thiết lập, nên bạn cứ mở lên xem thử: thay đổi parameters sẽ làm thiết kế thay đổi như thế nào.

Mình phác thảo (sketch) phần đế trước, gồm lỗ bắt ốc và counter sink. Mình extrude phần đế tới {baseThickness}, chừa lại phần phía sau để sau này loft thì giữ nguyên.

Dựa trên mặt phẳng Sketch ban đầu, mình tạo một offset plane với khoảng cách {baseThickness}*2 + {filterThickness}. Mình bắt đầu một sketch và project hầu hết các đường từ sketch đế qua đó. Mình thêm một vài chi tiết để phần trụ (standard) có thể nghiêng vào trong. Từ đó mình loft phần sau của đế lên tới vị trí sẽ là phần trên của miếng giữ (retaining piece). Sau đó mình extrude phần còn lại của retaining piece xuống {baseThickness}, để mặt sau vẫn phẳng.

Sau cùng mình bo fillet khá nhiều.
