Hộp Đựng Xà Phòng Du Lịch Parametric (Có Bản Lề)

V2.14 đã ra mắt!

• clip có pre-tension để đóng chắc hơn
• phần chiếm chỗ của bản lề nhỏ hơn
• tối ưu hoá model cho bản lề

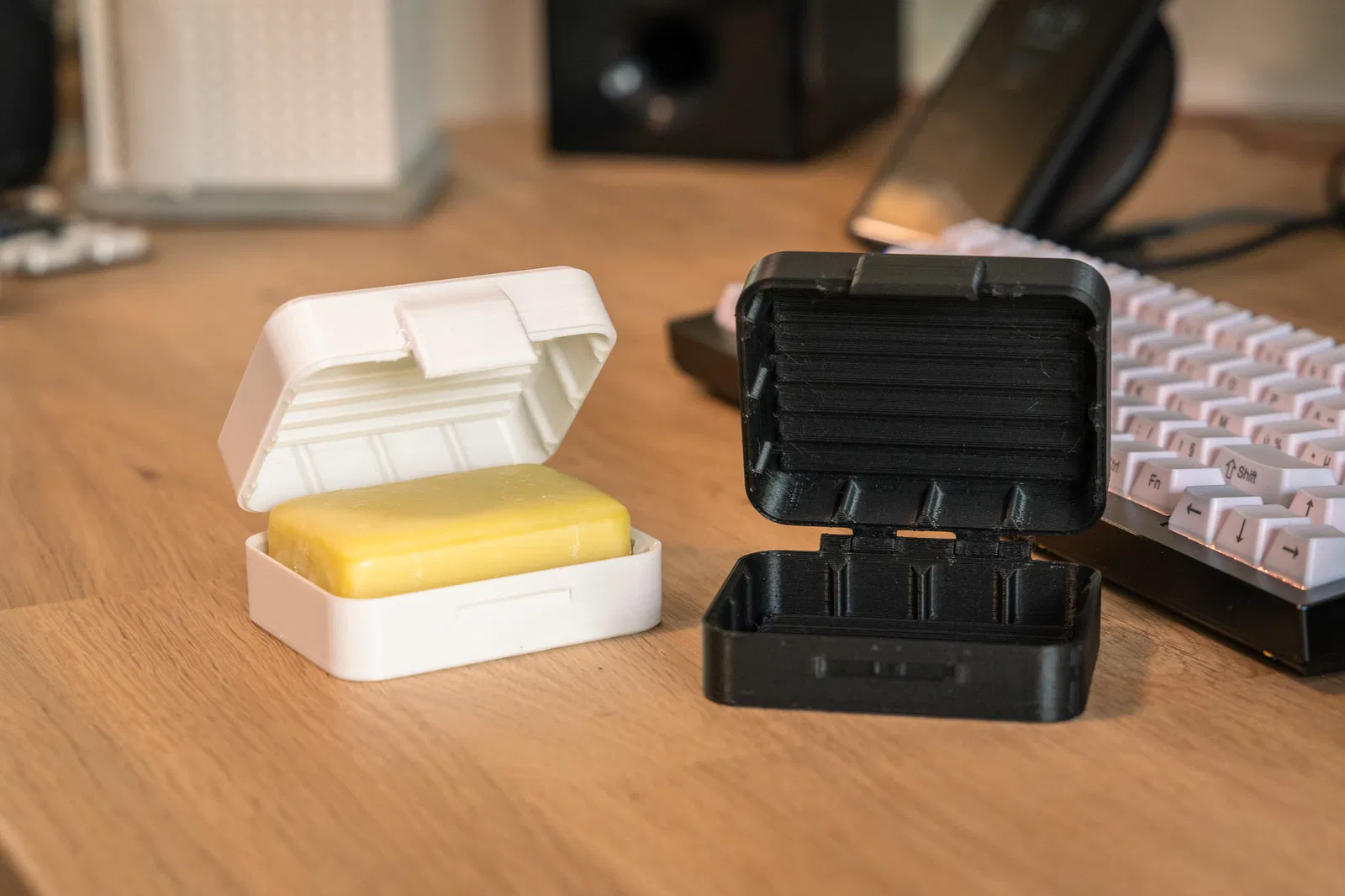

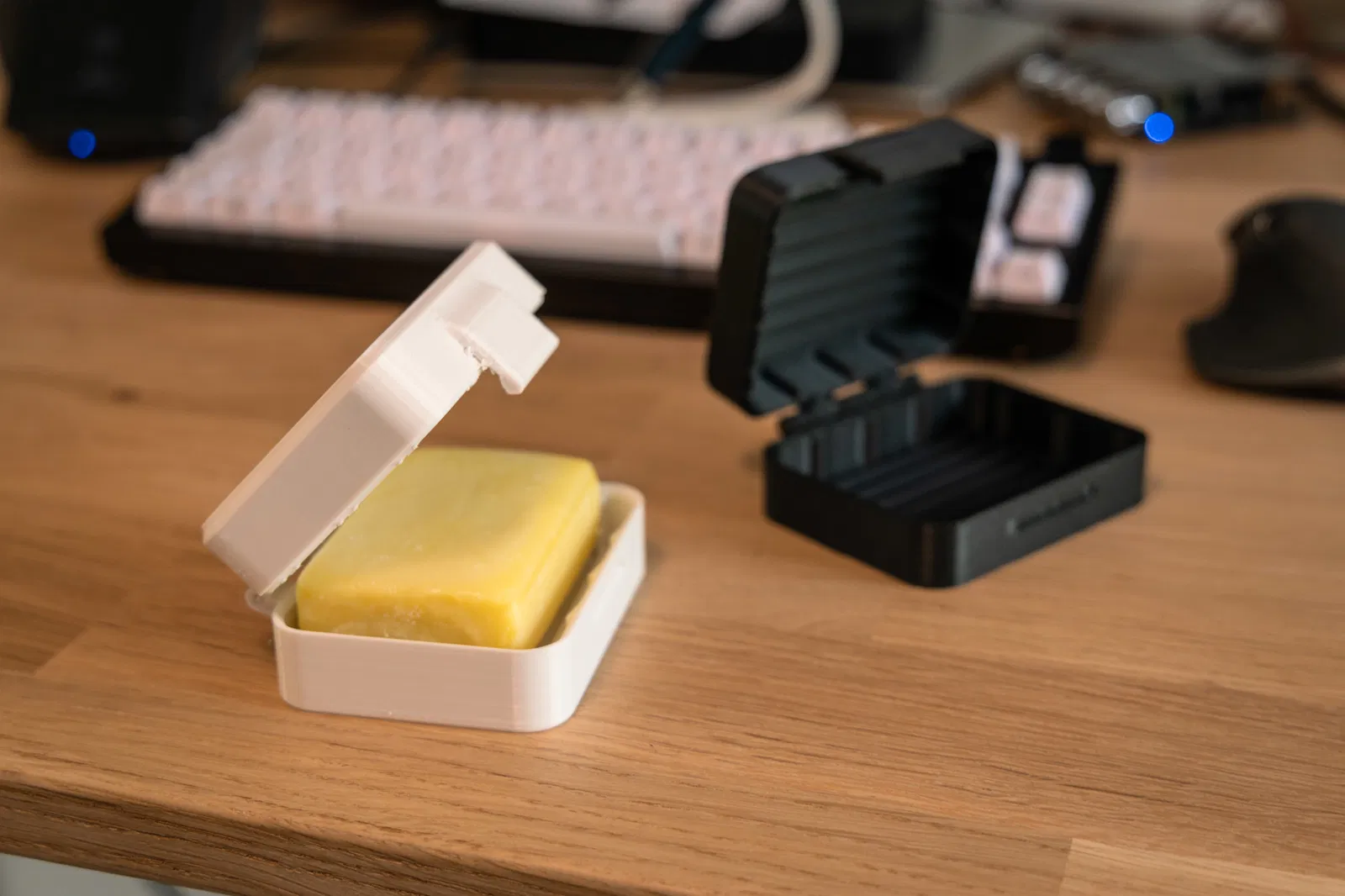

Trong quá trình tìm một hộp đựng xà phòng đi du lịch cho “chuẩn bài”, mình không tìm được cái đúng ý. Nên đây là một hộp đựng xà phòng du lịch có bản lề, full parametric.

Bản lề xoay quanh một đoạn filament (cuối cùng cũng tận dụng được mấy đoạn filament cũ dài cỡ 10cm).

Cả cái hộp có thể in một lần, không cần support. Trên máy của mình mất 3H30 với tốc độ khá thấp và layer height 0.28mm. Nếu bạn dùng Cura, có thể thử thông số fuzzy skin với “outside only” để bề mặt ra kiểu có texture.

Mục lục

• Tham số model
• Quyết định thiết kế
  • Gờ kê (Bumps)
  • Bản lề (Hinge)
  • Khớp ghép (Joint)
  • Cơ chế đóng (Closing mechanism)

Tham số model

Name

Value

Unit

Comment

soap_length

75

mm

Chiều dài bánh xà phòng (dài bao nhiêu?)

soap_width

55

mm

Chiều rộng bánh xà phòng (bự bao nhiêu?)

soap_thickness

25

mm

Chiều cao/độ dày bánh xà phòng (dày bao nhiêu?)

soap_margin

1

mm

Chừa một chút dung sai theo số đo

box_wall_thickness

2.4

mm

Độ dày thành hộp

box_bottom_thickness

1.3

mm

Độ dày mặt đáy và mặt nắp (có thể mỏng hơn vì đã có các gờ kê ở đáy và nắp)

box_radius

8

mm

Bán kính bo tròn góc

ergo_height

2.5

mm

Chiều cao gờ kê ở đáy và nắp

side_ergo_size

2

mm

Bề rộng gờ kê bên hông

hinge_hole_diameter

2.5

mm

Đường kính lỗ bản lề nên lớn cỡ nào

Model Fusion 360 là parametric: bạn có thể tạo hộp xà phòng đúng nhu cầu. Thông số cần lưu ý nhất là “hinge_hole_diameter”. Mình thấy với PLA 1.75mm thì lỗ 2.5mm chạy rất ổn trên máy mình (CR6-SE). Bản lề có thể in không support, nhưng layer height có thể ảnh hưởng đến kích thước lỗ thực tế.

Số lượng gờ kê và vị trí của chúng sẽ tự điều chỉnh theo kích thước xà phòng, phần margin và bề rộng gờ hông. Tuy nhiên, bản lề sẽ không tự điều chỉnh chiều dài nếu hộp bị làm nhỏ quá.

Quyết định thiết kế

Gờ kê (Bumps)

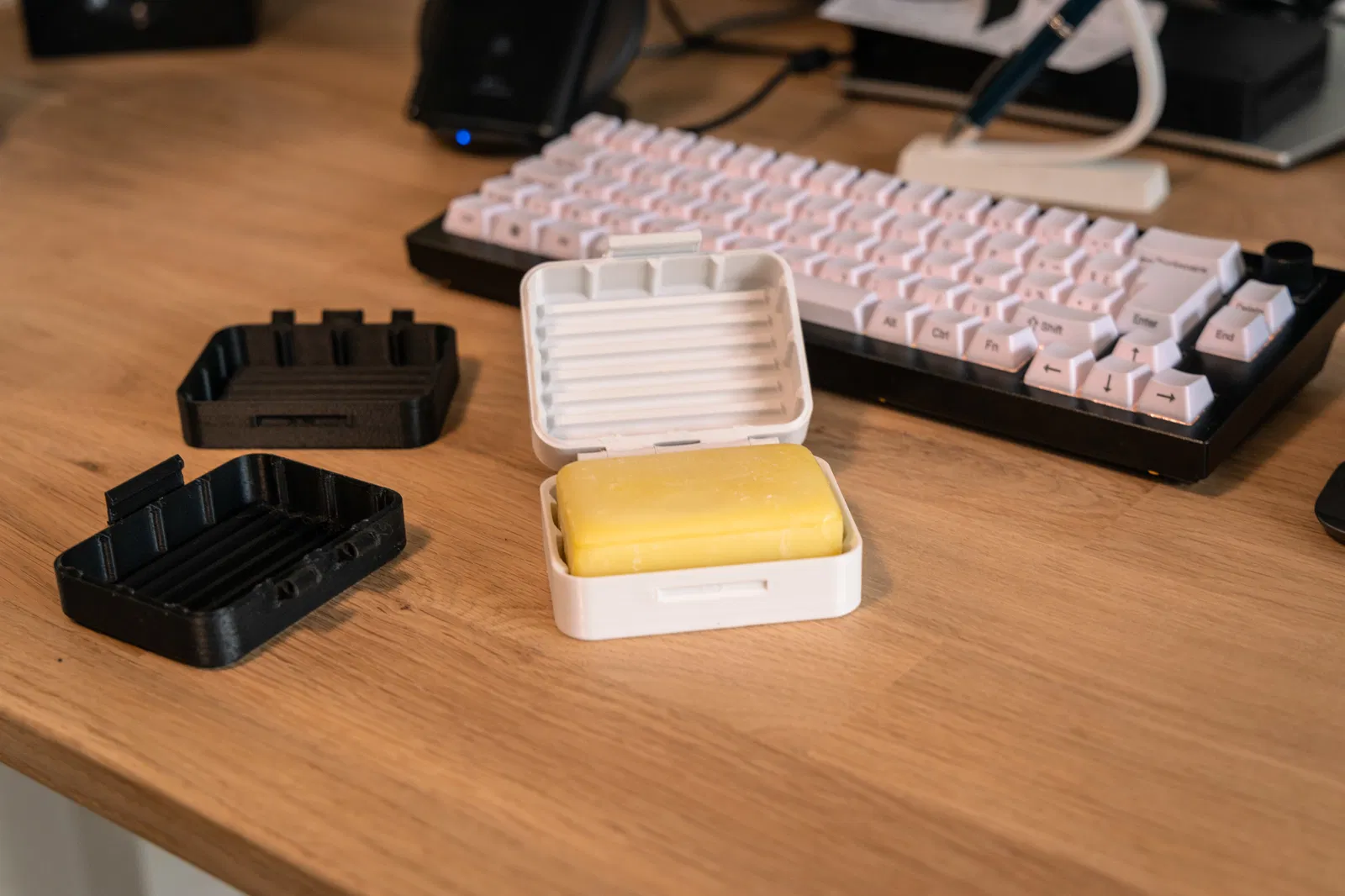

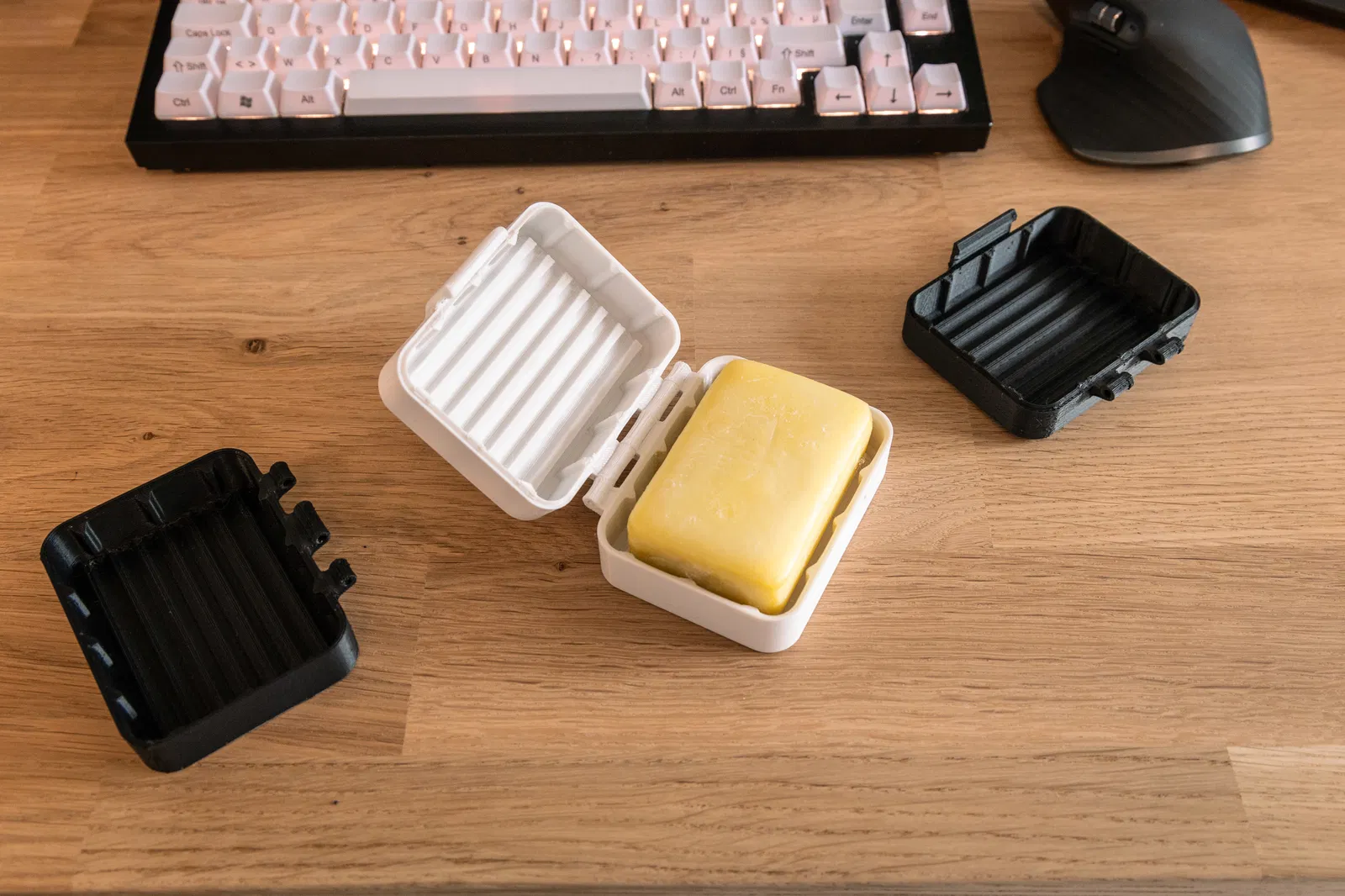

Xà phòng có thể được cất khi còn ướt trong hộp và sẽ nhả ra một ít nước. Để tránh bị “nhão/rụa” xuống, mình thêm các gờ kê. Để giảm diện tích tiếp xúc, có 2 loại gờ kê:

- Gờ kê ở đáy và nắp giúp xà phòng không nằm trong chính phần nước của nó. Ở bản V2 này mình đã chỉnh lại, tăng diện tích tiếp xúc hơn vì quan sát thấy xà phòng mềm bị hư khi dùng các gờ nhỏ của V1.

- Gờ kê bên hông chỉ để tránh xà phòng ướt dính vào thành, đồng thời tăng độ cứng vững cho thiết kế.

Bản lề (Hinge)

Bản lề đã được chỉnh vài điểm. Sau khi in thử một hộp xà phòng kiểu print-in-place, mình thấy chuyện tolerance đúng là “mệt não”. Thiết kế đầu tiên dùng nam châm, nhưng nam châm thì tương đối mắc, không thân thiện môi trường lắm, và cũng không phải ai ở nhà cũng có sẵn. Nên mình quyết định chuyển sang bản lề nhựa. Hai nửa của hộp tách rời hoàn toàn.

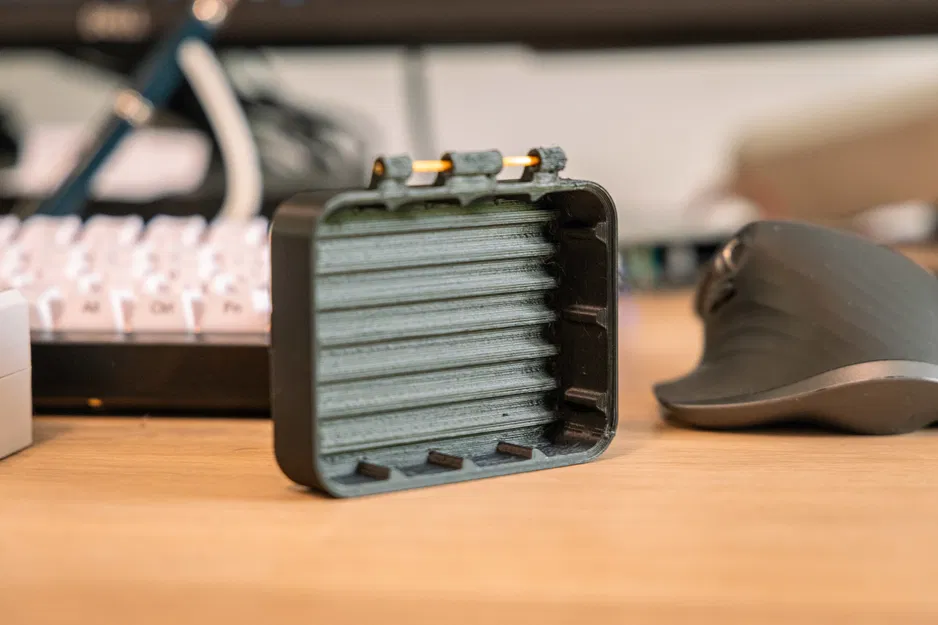

Để làm bản lề, bạn chỉ cần luồn một đoạn filament dài vài cm qua các lỗ là xong! Cắt filament vừa kích thước, rồi có thể dán keo hai đầu để đảm bảo nó không bao giờ tuột ra.

Khớp ghép (Joint)

Phần khớp đóng không dùng góc vuông mà thay bằng một mặt nghiêng 45°. Cách này giúp nước và bụi bẩn không bị đọng lại ở những chỗ khó vệ sinh.

Cơ chế đóng (Closing mechanism)

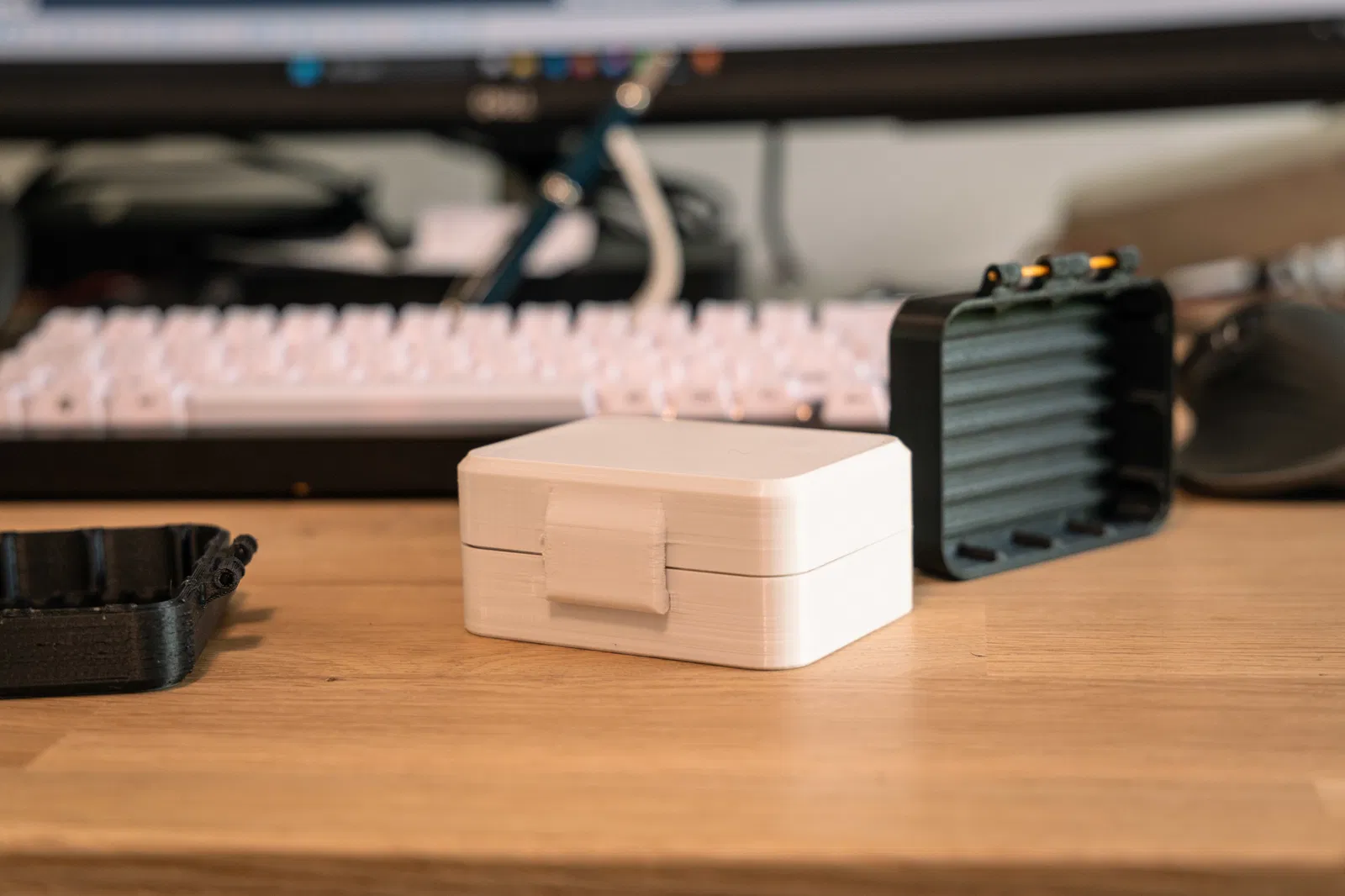

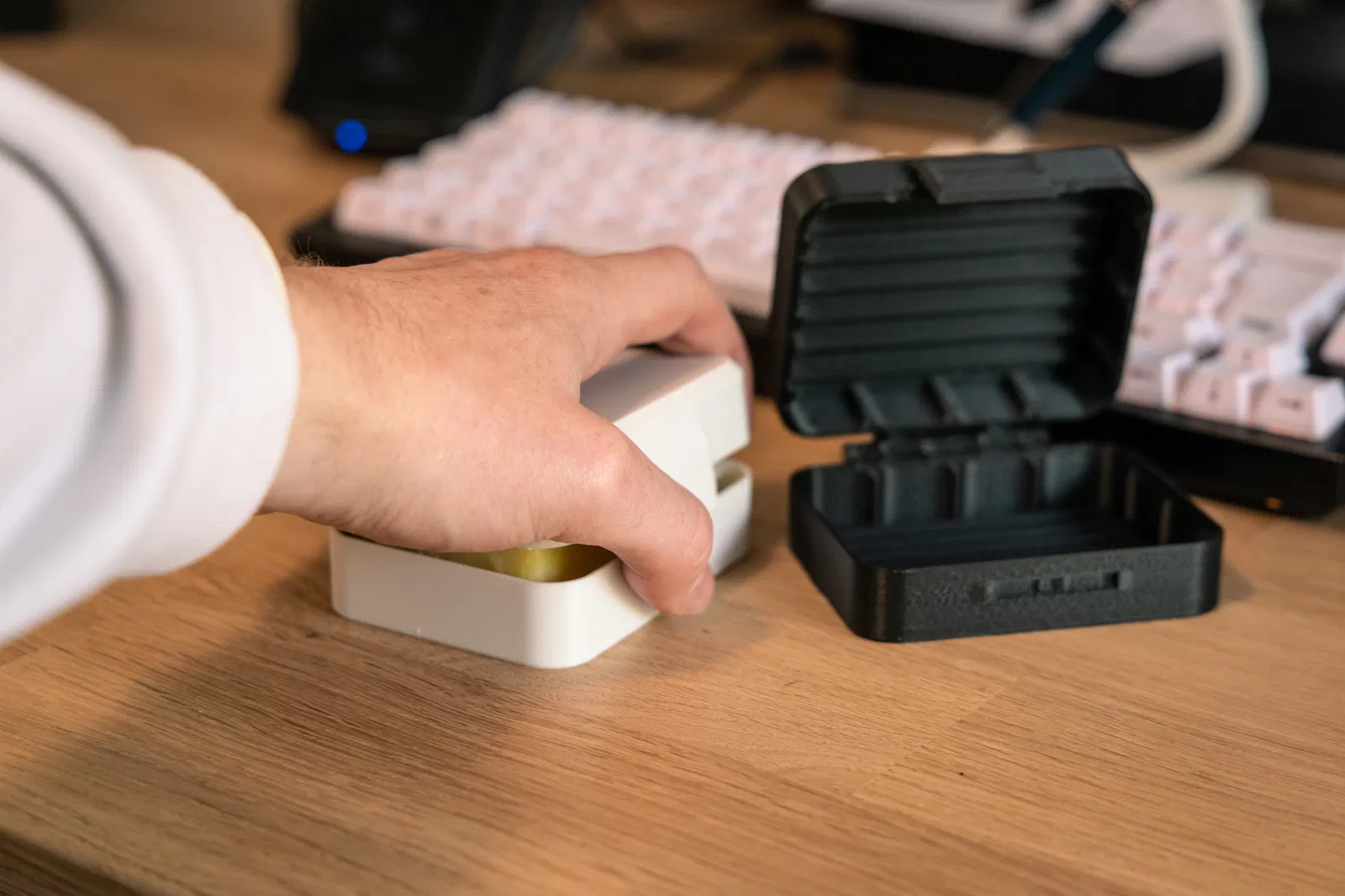

Hộp được giữ đóng bằng một cơ cấu có ràng buộc. Đây là cơ chế đơn giản nhất và cũng thuộc loại đáng tin cậy nhất. Hộp sẽ được đóng rất chắc.

Nếu bạn muốn chỉnh lực cần để mở hộp, bạn có thể mở file nguồn và sửa sketch cuối trong history (tên là _lockmechanism). Ở đây, bạn có thể chỉnh:

• Khoảng cách từ flexion point đến joint (khoảng tách giữa phần trên và phần dưới). Giảm khoảng cách này sẽ tăng lực cần để mở vì phần ngàm đóng không còn uốn được nhiều.
• Độ sâu của closing hole. Mặc định độ sâu lỗ đóng bằng một nửa độ dày thành hộp. Lỗ sâu hơn sẽ tăng lực cần để mở vì phần ngàm phải uốn nhiều hơn mới thoát khỏi lỗ.
• Bề rộng của cơ chế đóng. Với mục này, bạn sẽ cần chỉnh hai extrusions nằm sau sketch _lockmechanism.

Lịch sử phiên bản

V2.12

Thiết kế in được bản gốc

V2.13

• Bản lề không còn bị biến dạng khi chỉnh soap_width
• Khoá đóng không còn bị biến dạng khi chỉnh soap_width
• Thêm thông tin về cách chỉnh “lực” của cơ chế khoá

V2.14

• clip có pre-tension để đóng chắc hơn
• phần chiếm chỗ của bản lề nhỏ hơn
• tối ưu hoá model cho bản lề
• tối ưu việc in bằng cách dừng gờ kê hông trước vị trí hai mảnh gặp nhau
