FeatherBoard có độ nghiêng cho Bosch GTS 10 XC

Chỉnh sửa:

Mình mới thêm một phiên bản baseboard có thể in được trên khay in 180mm x 180mm. (chưa test) Nhược điểm của bản này là bạn không thể đưa featherboard sát lưỡi cưa được như trước. Sẽ dư ra thêm vài mm khoảng hở so với bản lớn.
_Tệp có tên FeatherBoard GTS10baseboard [s] .

------------------------------------------------------------------------------------------------------------

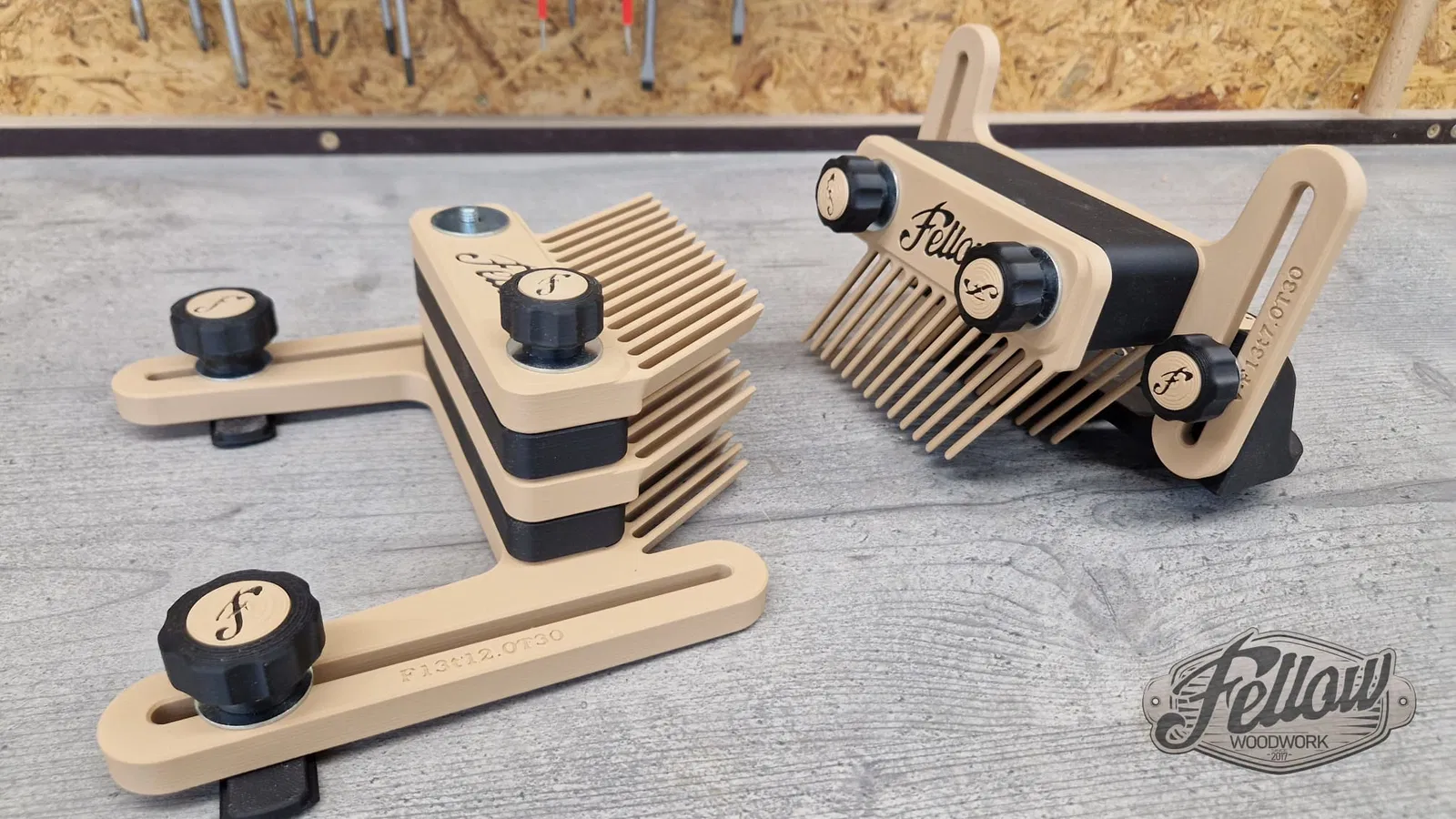

Những featherboard này dành cho máy cưa bàn Bosch GTS 10 XC và có thể mở rộng theo nhu cầu nhờ thiết kế modular. Nhờ vậy bạn luôn có thể lắp ghép được bộ featherboard phù hợp cho từng dự án.

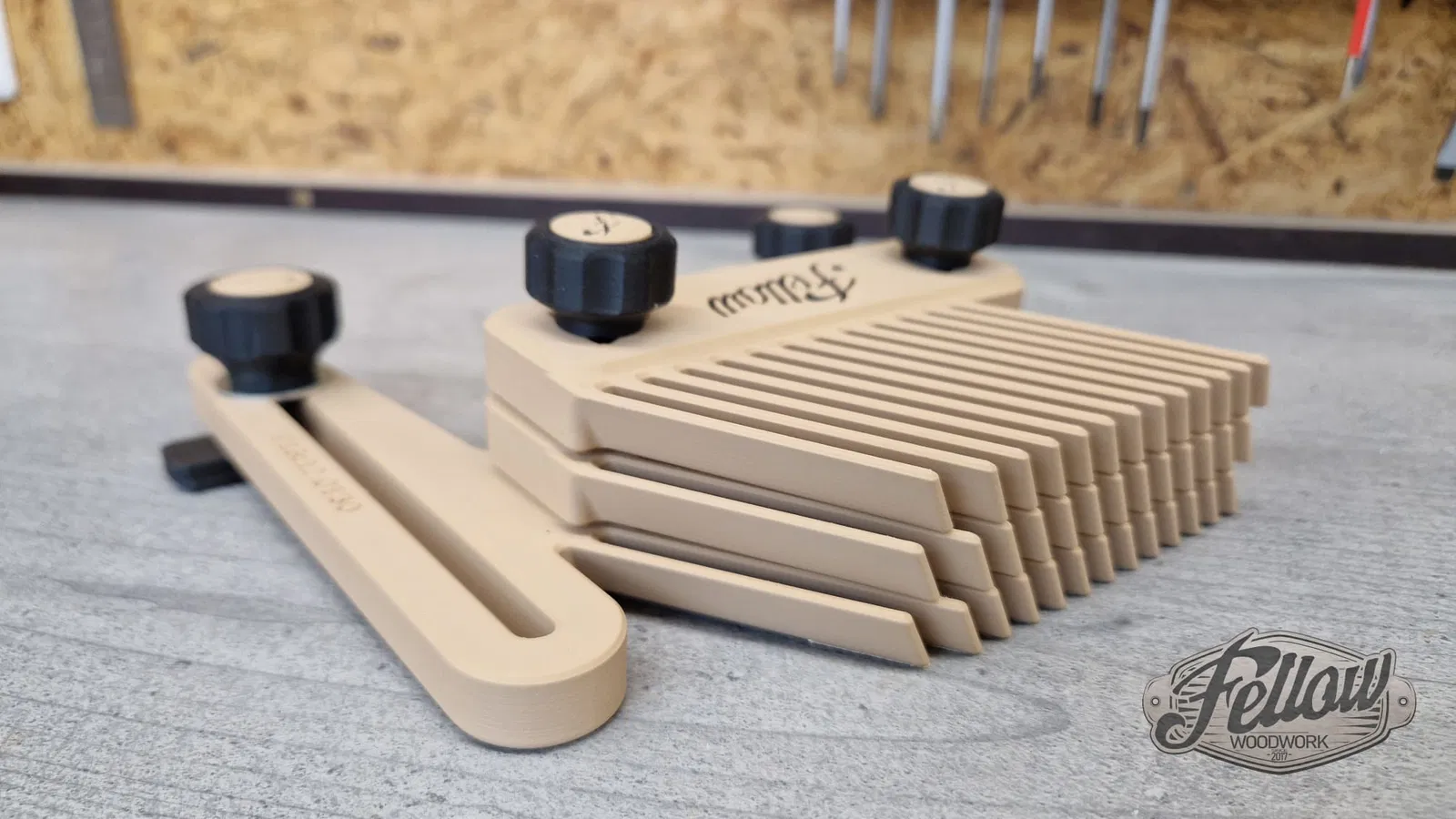

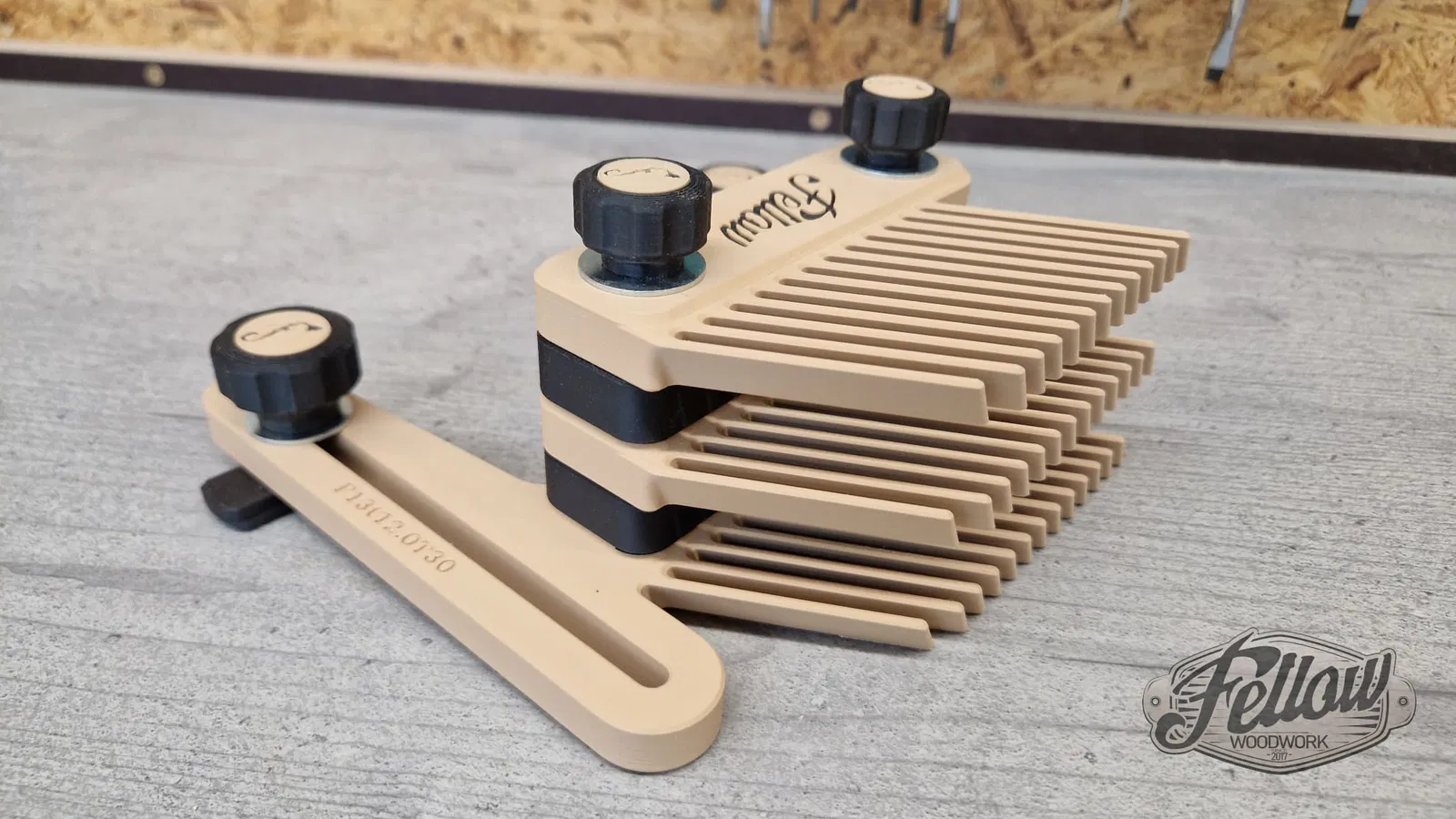

Các “feather” trên board được làm hơi nghiêng, để khi đẩy phôi thì phôi sẽ bị ép nhẹ xuống mặt bàn, giảm nguy cơ bị nhấc lên.

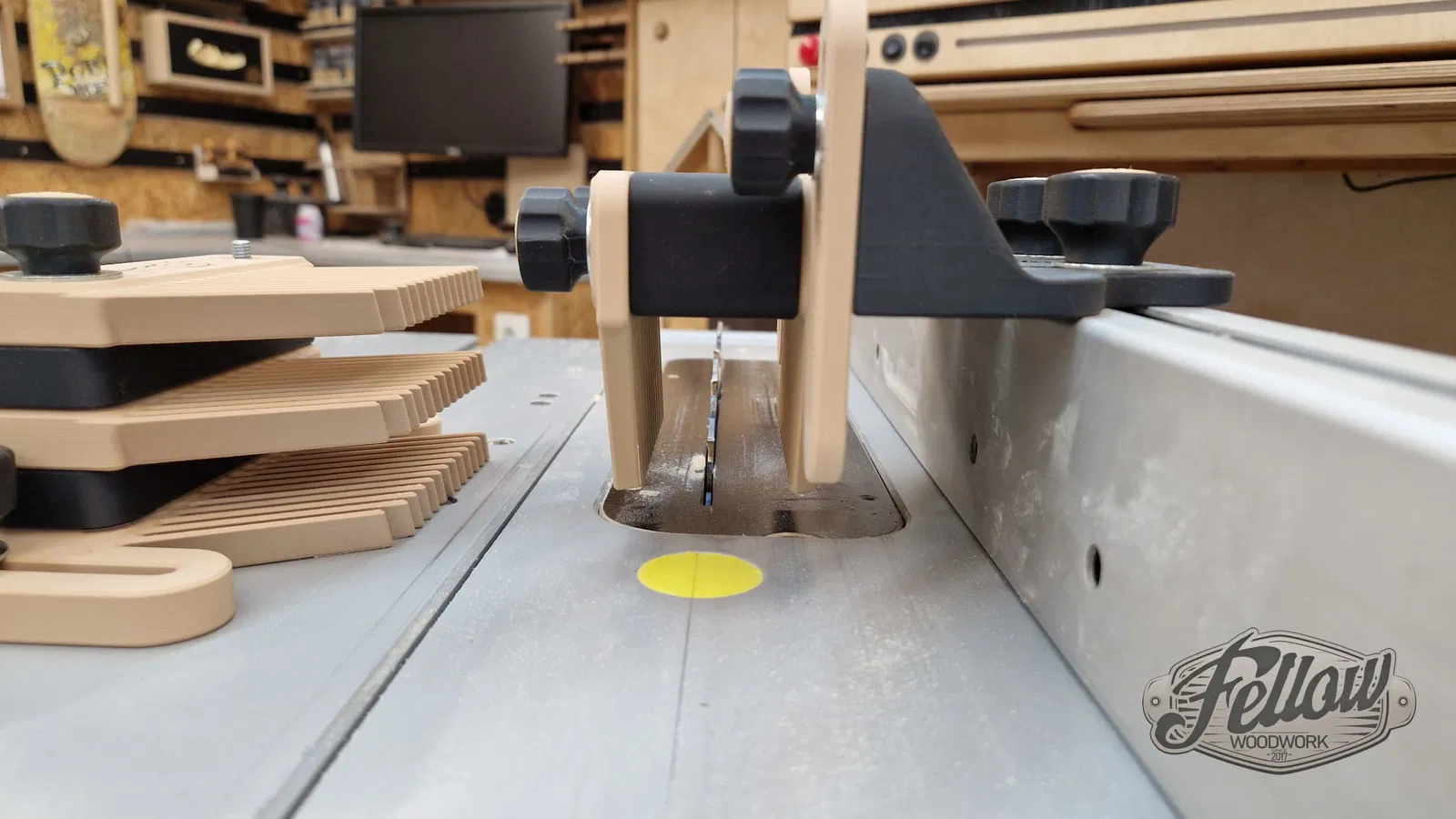

Featherboard gắn trên fence có thể chỉnh được độ cao, đồng thời chỉnh được theo hướng về phía lưỡi cưa, để bạn luôn đặt lực ép đúng vị trí.

Tất cả những gì bạn cần để lắp là vài con ốc M6, đai ốc và long đền.

Mình in các board bằng PLA và thấy rất hài lòng.

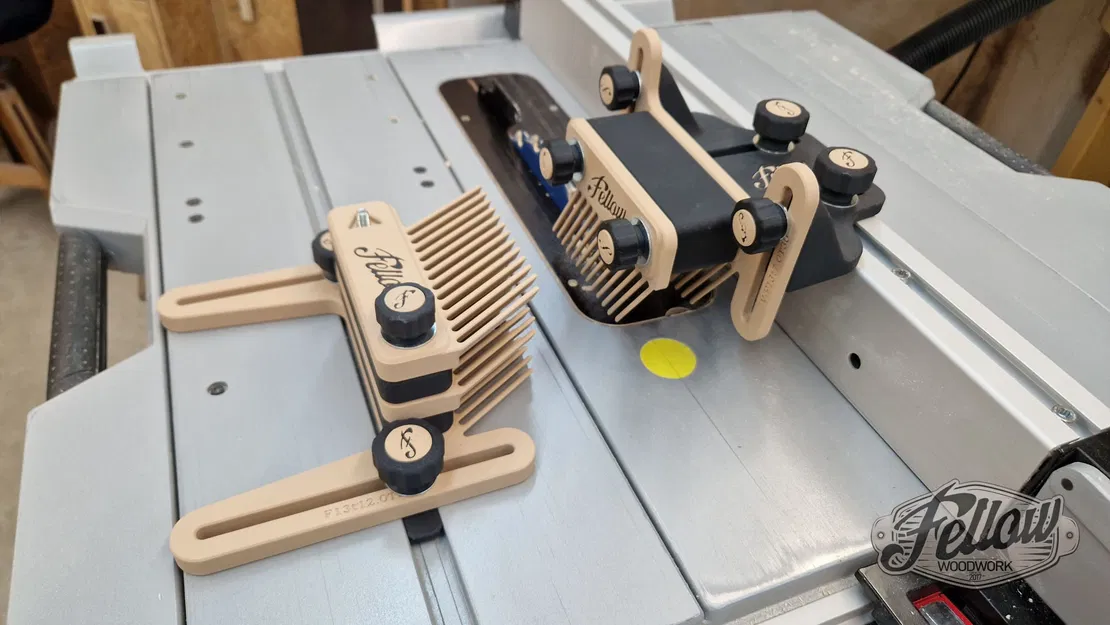

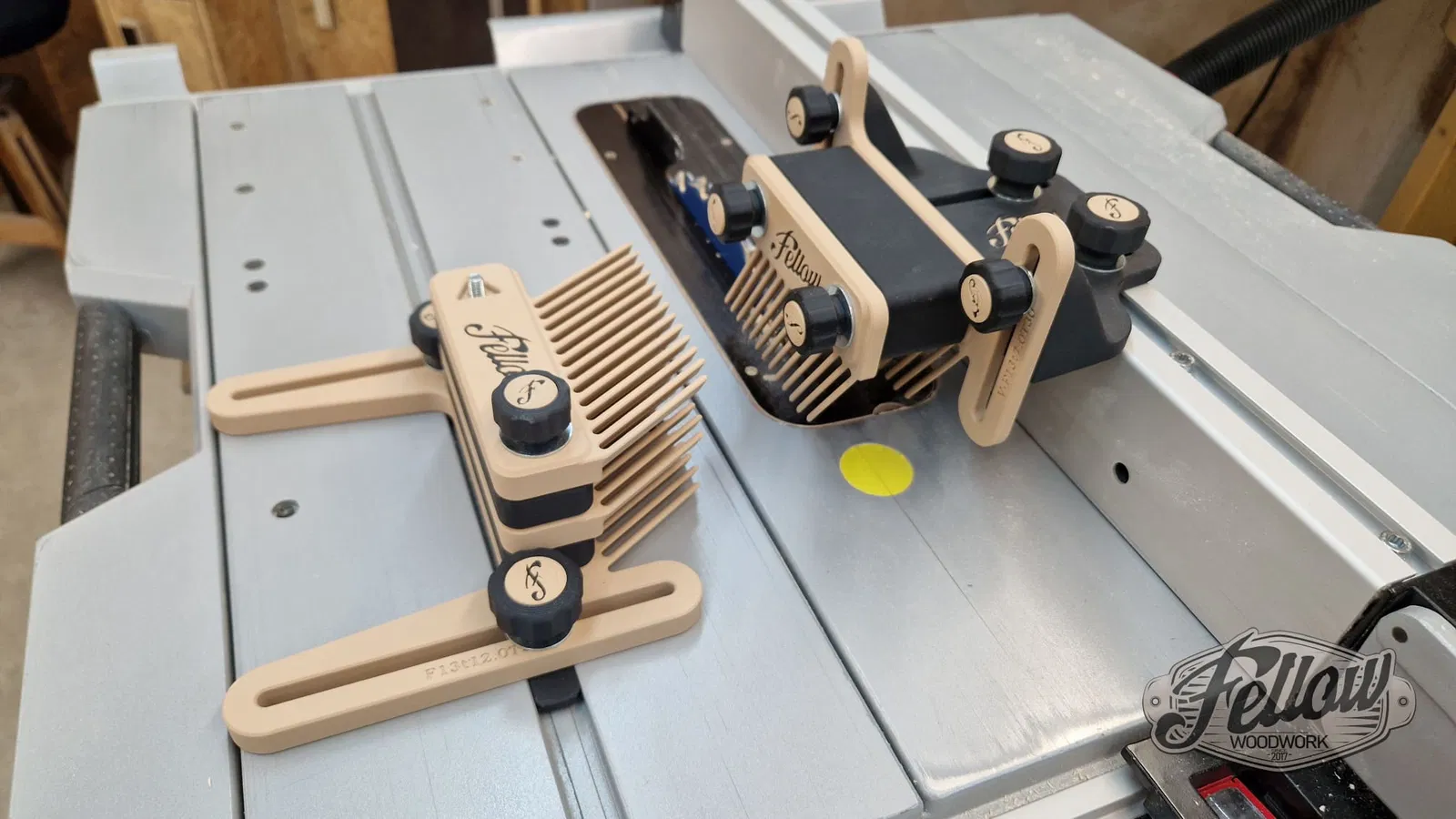

Để lắp như trong hình, bạn sẽ cần các phần sau:

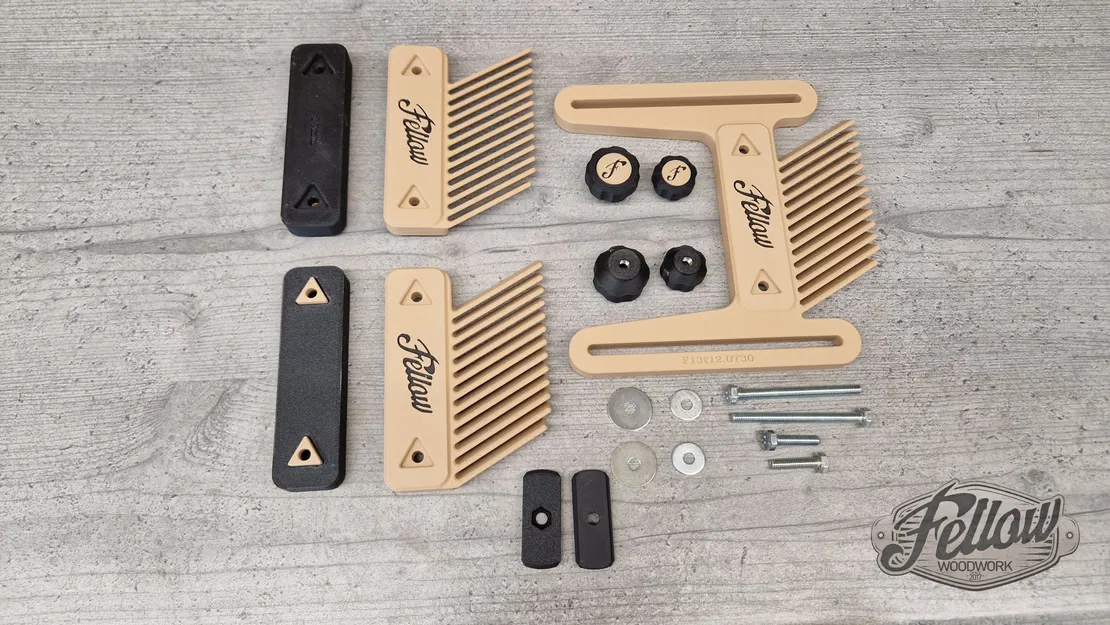

FeatherBoard (base)

• 1x baseboard hoặc baseboard [s]
• 2x baseboard_clamp bar
• 2x extension board
• 2x spacer block_14mm
• 2x nut_large
• 2x nut_cap_large
• 2x nut_small
• 2x nut_cap_small
• 8x positioning pin

+ ốc (2x M6x25, 2x M6x65), đai ốc và long đền (M6)

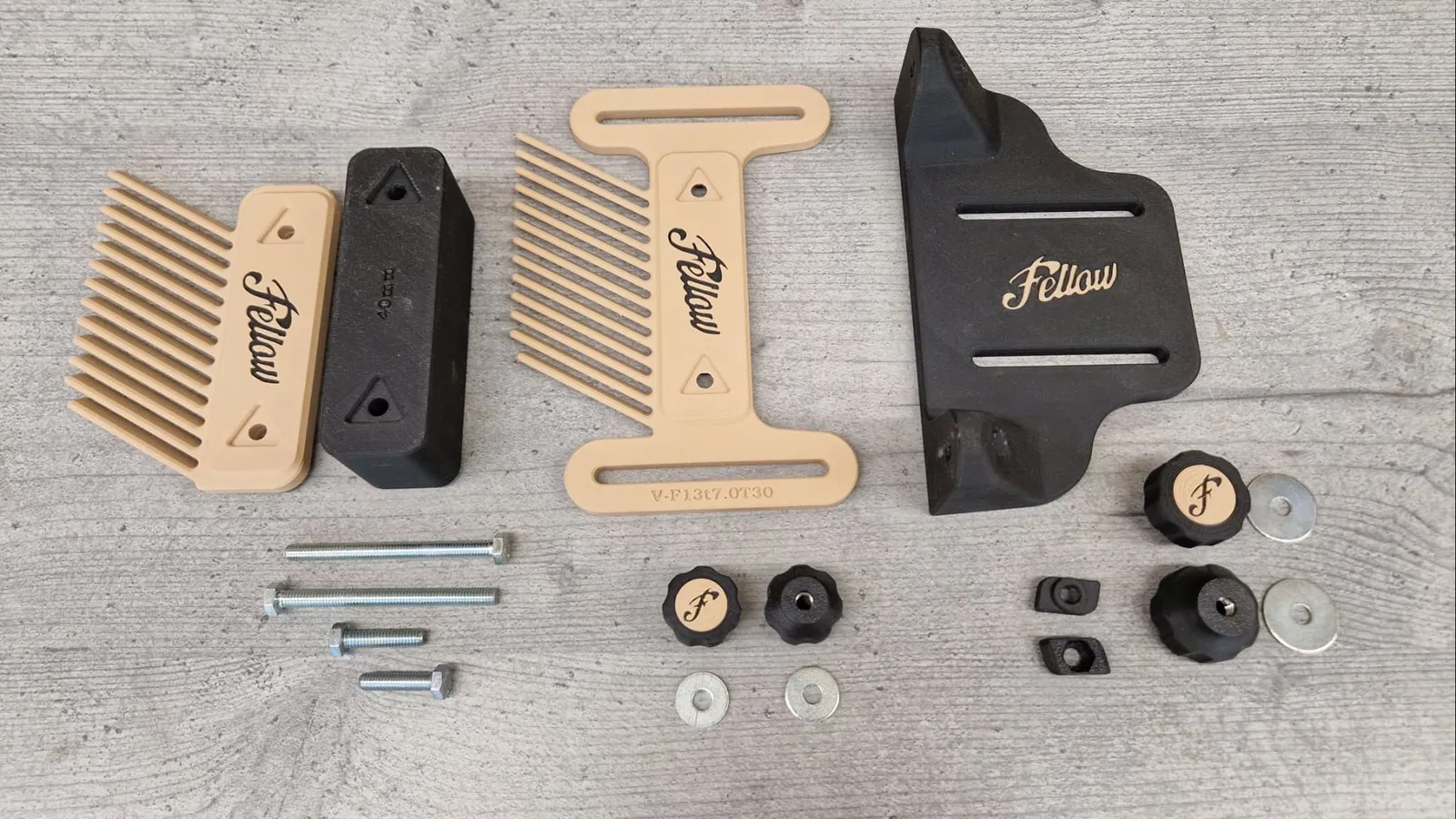

Featherboard (fence)

• 1x fence_base
• 1x fence_baseboard
• 2x fence_baseboard_clamp stone
• 1x fence_extension board
• 1x spacer block_40mm
• 2x nut_large
• 2x nut_cap_large
• 4x nut_small
• 4x nut_cap_small
• 4x positioning pin

+ ốc (4x M6x25, 2x M6x65), đai ốc và long đền (M6)
