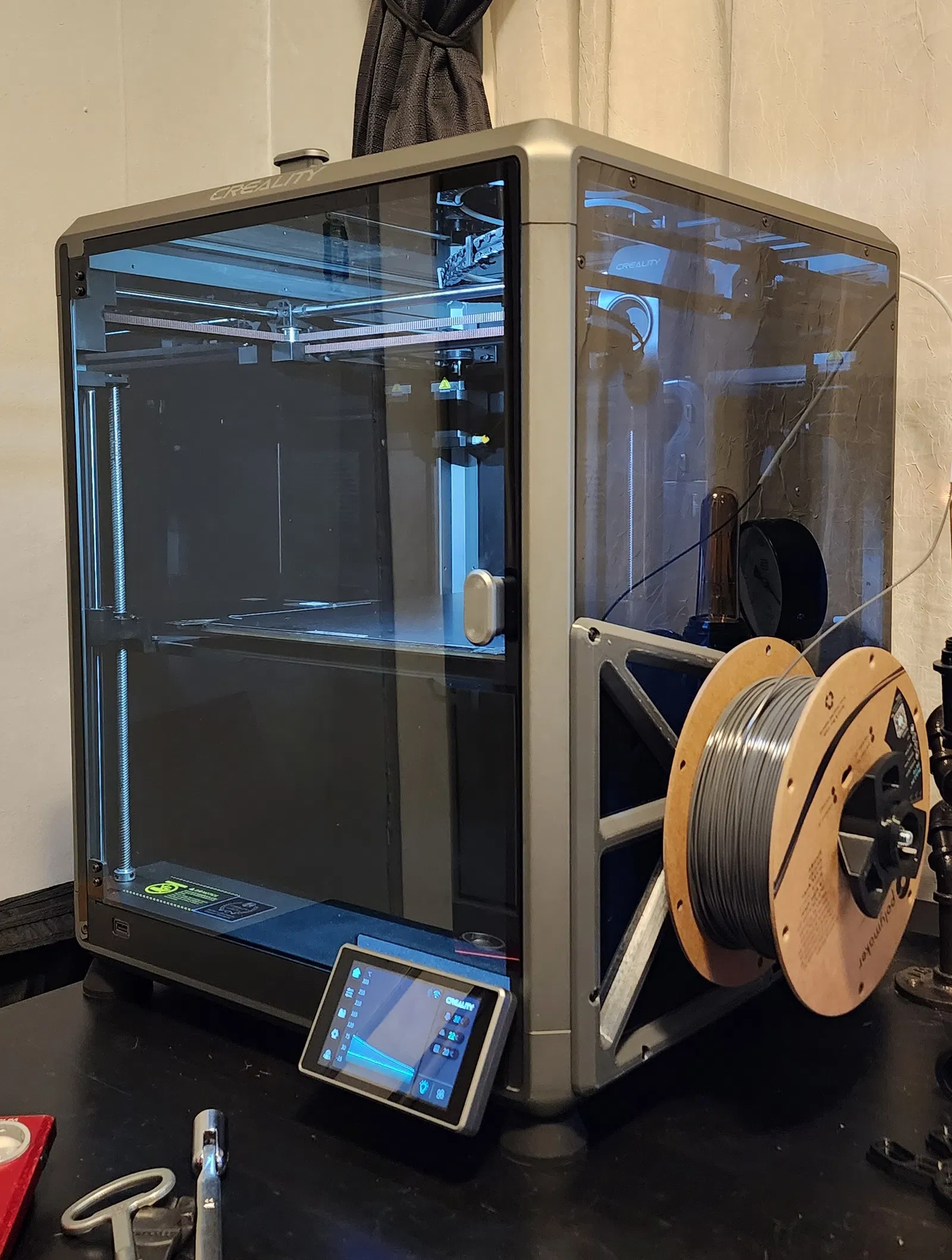

Bộ giữ cuộn filament gắn hông cho K1 Max (K1 Max Side Spool Holder)

Bộ giữ cuộn filament gắn hông cho K1 Max

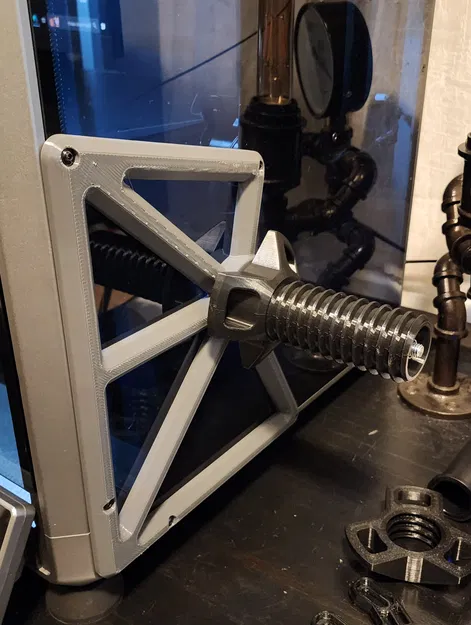

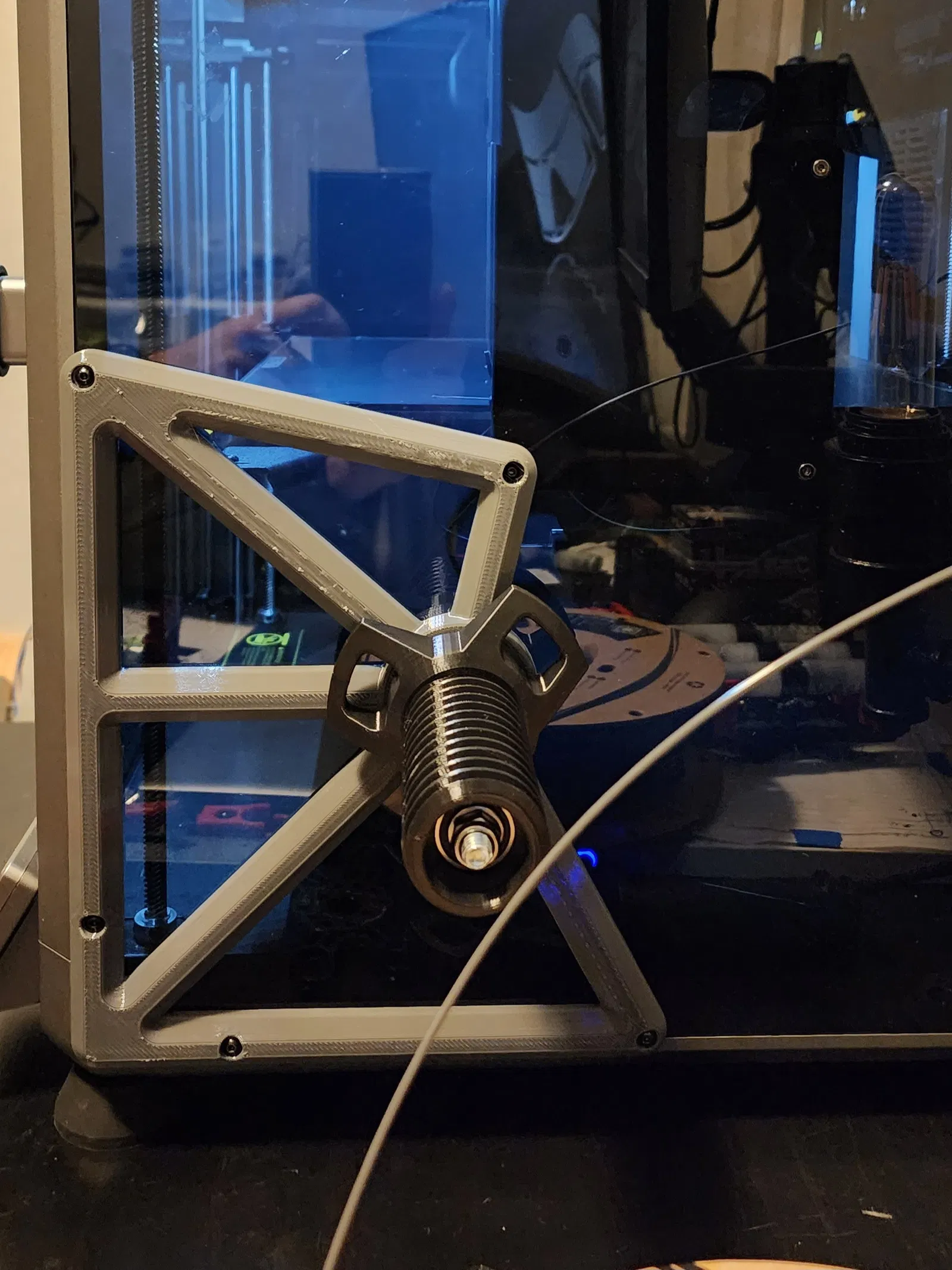

Có 2 kiểu: dùng ball bearing và kiểu Factory!

Độ căng/ma sát của cuộn có thể chỉnh được để bạn canh theo từng loại filament / tốc độ in / v.v. Nếu bạn in thêm cái núm (knob) thì khỏi cần dụng cụ để chỉnh.

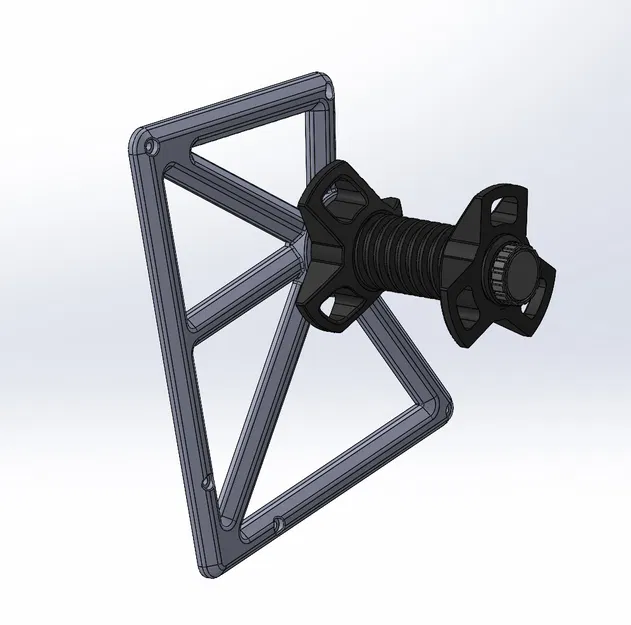

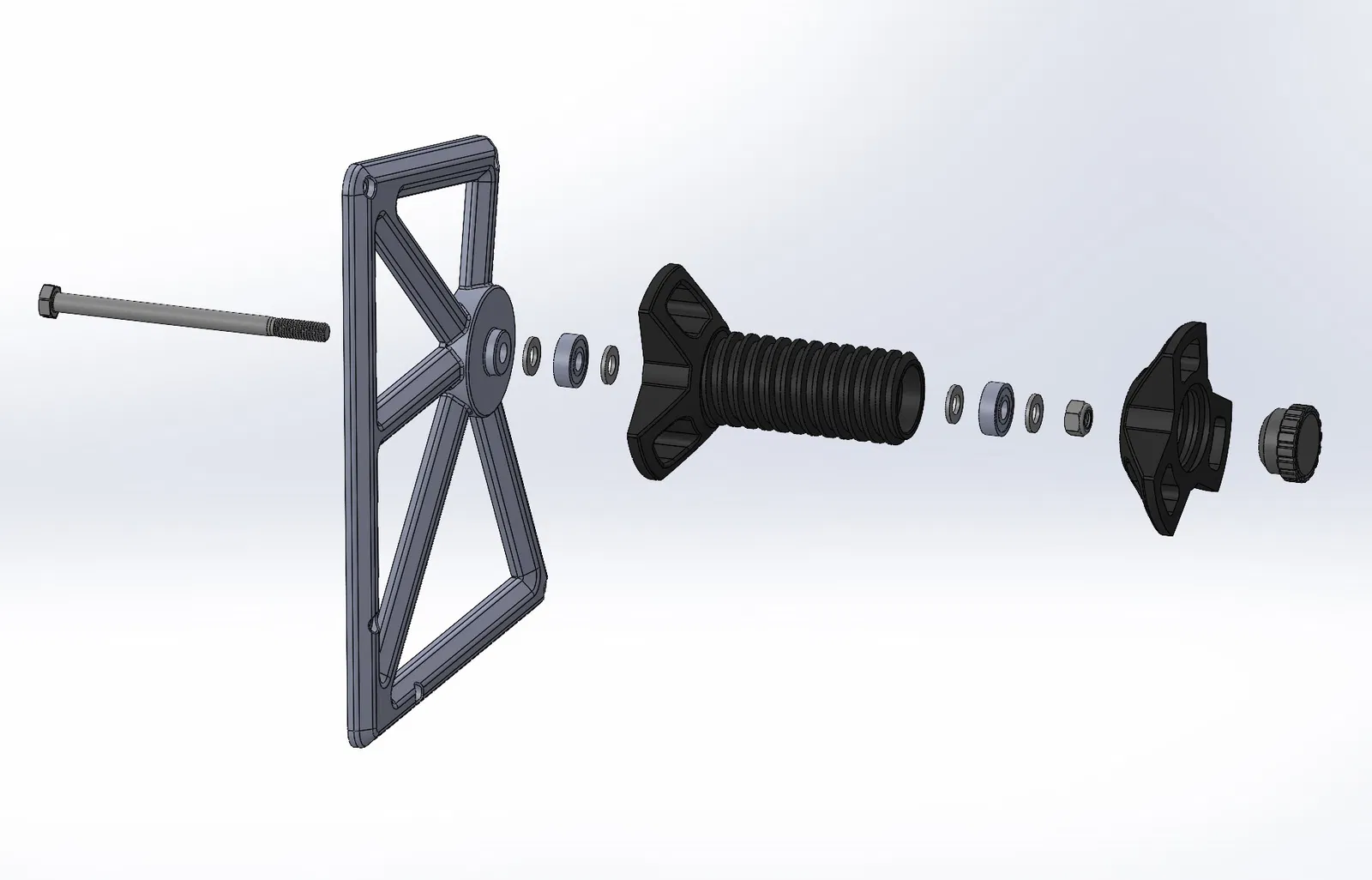

Với phiên bản Ball Bearing, bạn cần mỗi loại 1 món trong các chi tiết in và phần hardware như sau:

(5) vít M3 x 12

(4) long đền phẳng M8 (M8 Flat Washers)

(2) vòng bi 22x8x7 (roller bearings)

(1) bu lông lục giác M8 x 120 (Hex Head bolt)

(1) ê-cu hãm M8 (M8 Nylock Nut)

In Spool Screw và Spool Nut với đầu to nhất úp xuống (ren hướng lên), dùng support chỉ chạm build plate cho phần bearing — KHÔNG support phần ren.

Nếu in với nozzle 0.4: in layer height .16 hoặc thấp hơn

Nếu in với nozzle 0.6: in layer height .18 hoặc thấp hơn

In không dùng support (ở phần ren) với các layer height này thì bạn sẽ không cần vệ sinh/chuốt lại ren.

Phần knob và frame bạn in hướng nào cũng được.

Knob chỉ là dạng ép khít (press fit) chụp lên ê-cu nylock của bạn.

Update 01052025 - Cập nhật model để phù hợp với sự khác nhau về vị trí lỗ vít của quạt bên hông. Nghe nói các máy Max đời mới có vị trí lỗ bắt quạt bên hông hơi khác. Model mới dùng được cho bản OG và bản mới (vị trí hơi khác) luôn.

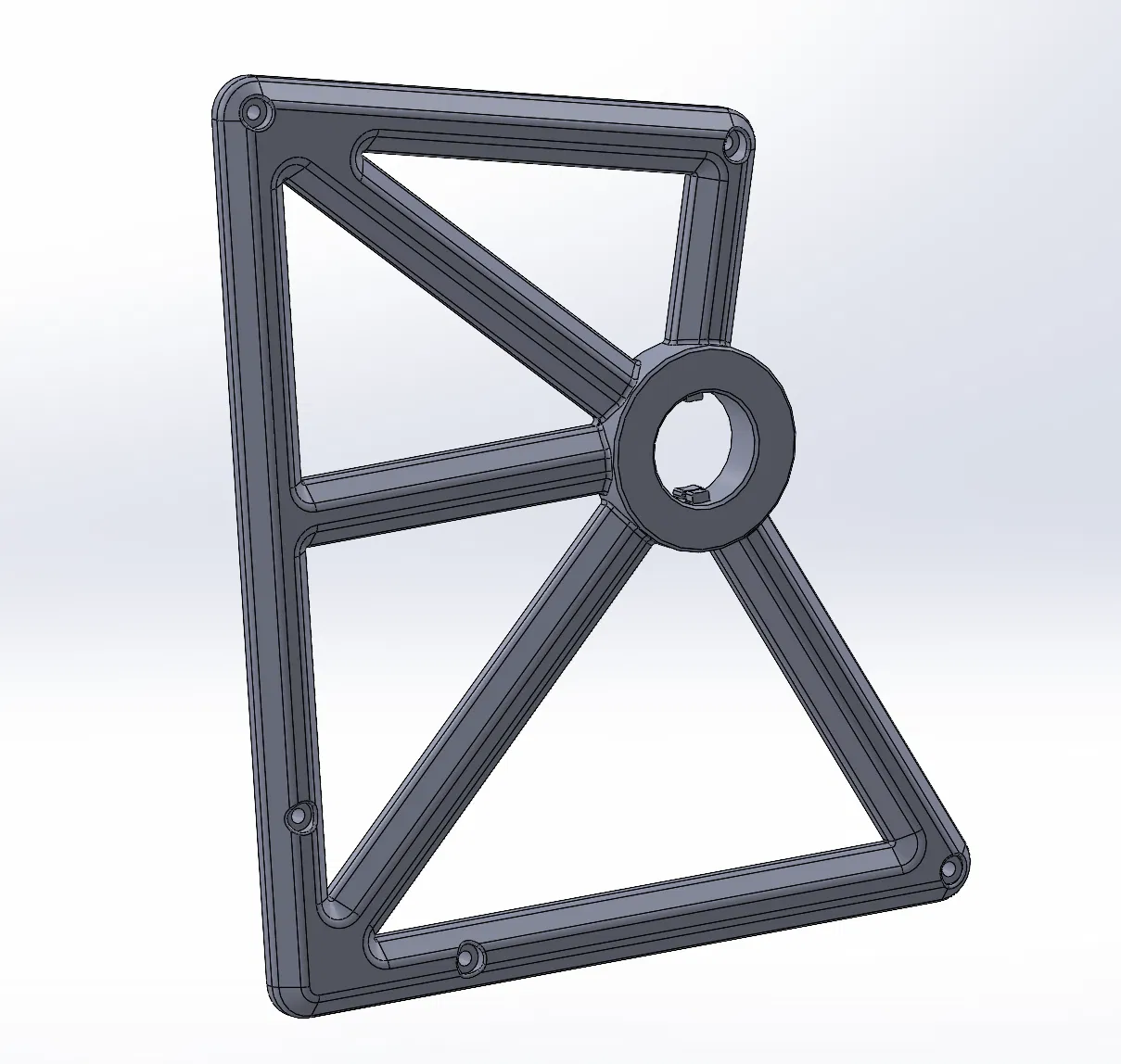

Update 02052024 - Thêm Spool Mount Frame cho kiểu trụ đỡ factory (stand-off) trong trường hợp bạn không muốn dùng kiểu Ball Bearing. Nếu bạn in với nozzle 0.6 thì lắp sẽ khá khít; nếu in với nozzle 0.4 thì ghép sẽ dễ hơn chút. Cá nhân mình thích độ khít khi in nozzle 0.6. Không cần support cho mấy cái “nubbins”, nó đã nằm sẵn trong file .stl.

Hardware cần cho phiên bản này chỉ là:

(5) vít M3 x 12

Chúc bạn in vui!!
