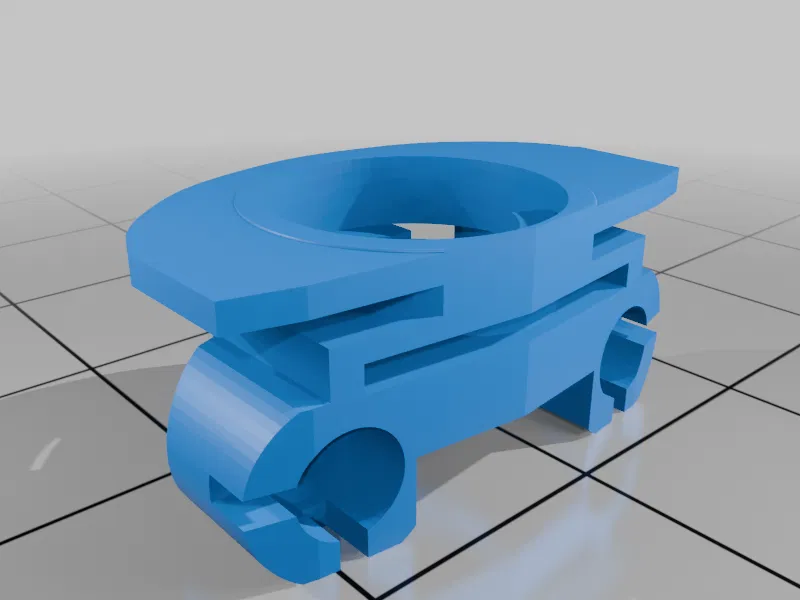

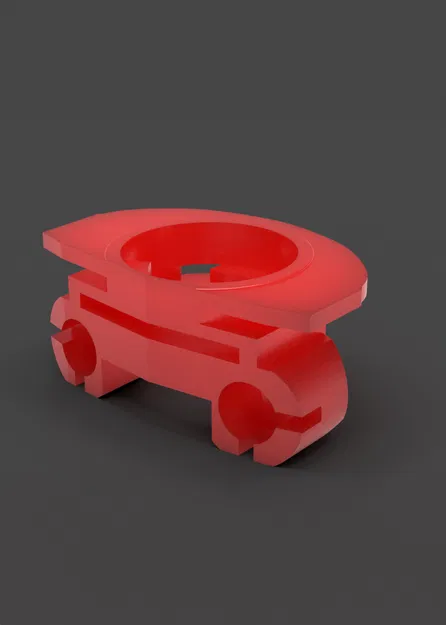

Chi tiết thay thế bản lề xoay Sony WH-1000XM4 (Trái + Phải)

Đây là một món linh kiện thay thế cho Sony WH-1000XM4.

Dạo gần đây, cặp tai nghe mình thích nhất (xài suốt 4 năm) cuối cùng cũng bị gãy. Tìm hiểu thì mình thấy vụ gãy bản lề (hinge) trên Sony WH-1000XM4 khá là phổ biến. Lúc đó mình có thể mua linh kiện thay thế với giá cũng rẻ rồi chờ ship về, hoặc mua hẳn cái mới tốn kha khá. Nhưng có lý do gì phải vậy khi mình có kinh nghiệm CAD modeling và có sẵn máy in 3D (mà mình cũng muốn có ngay vì mình phụ thuộc tai nghe nhiều để tập trung).

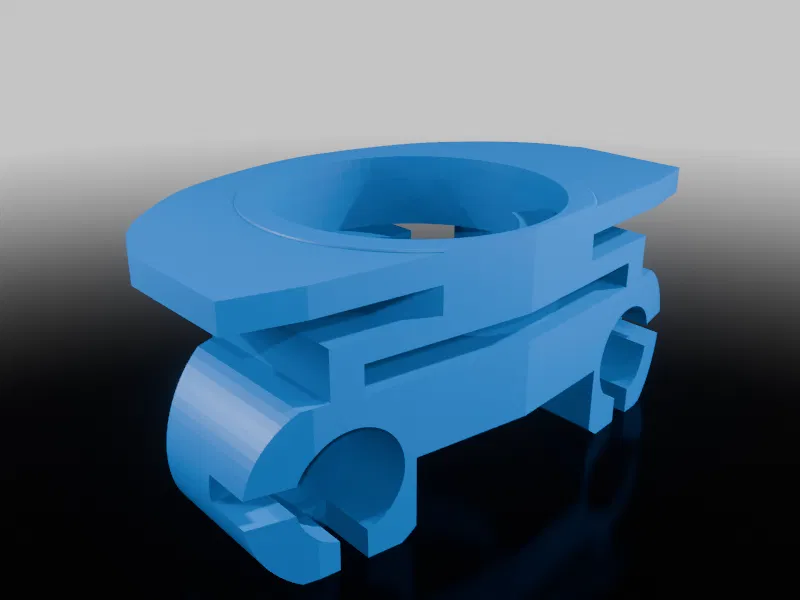

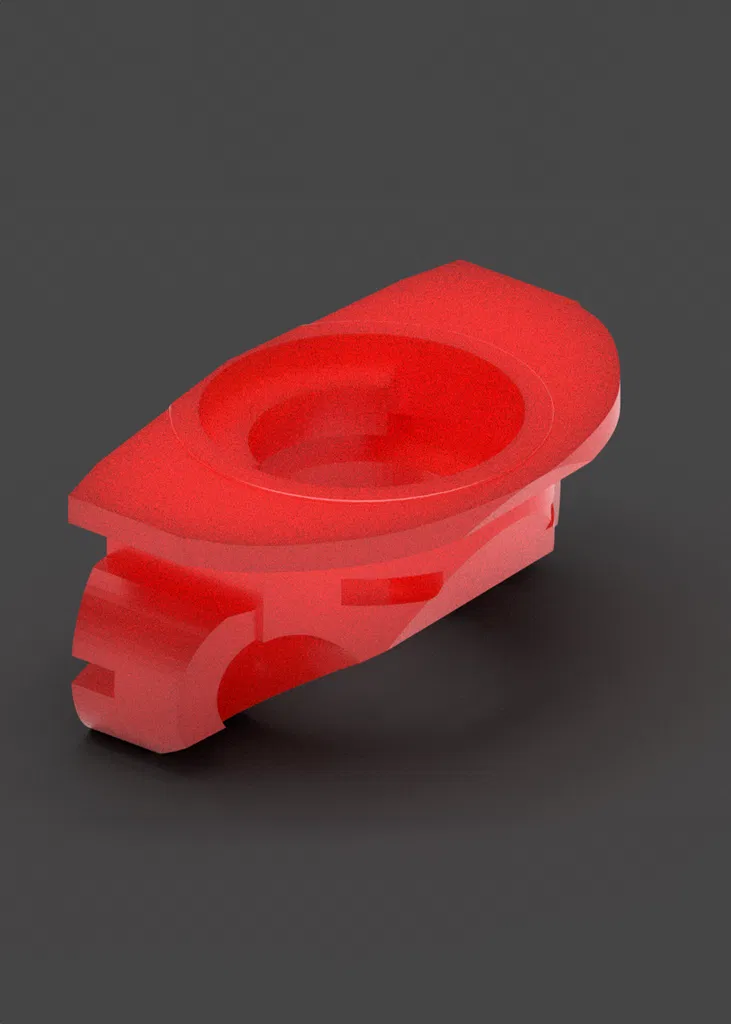

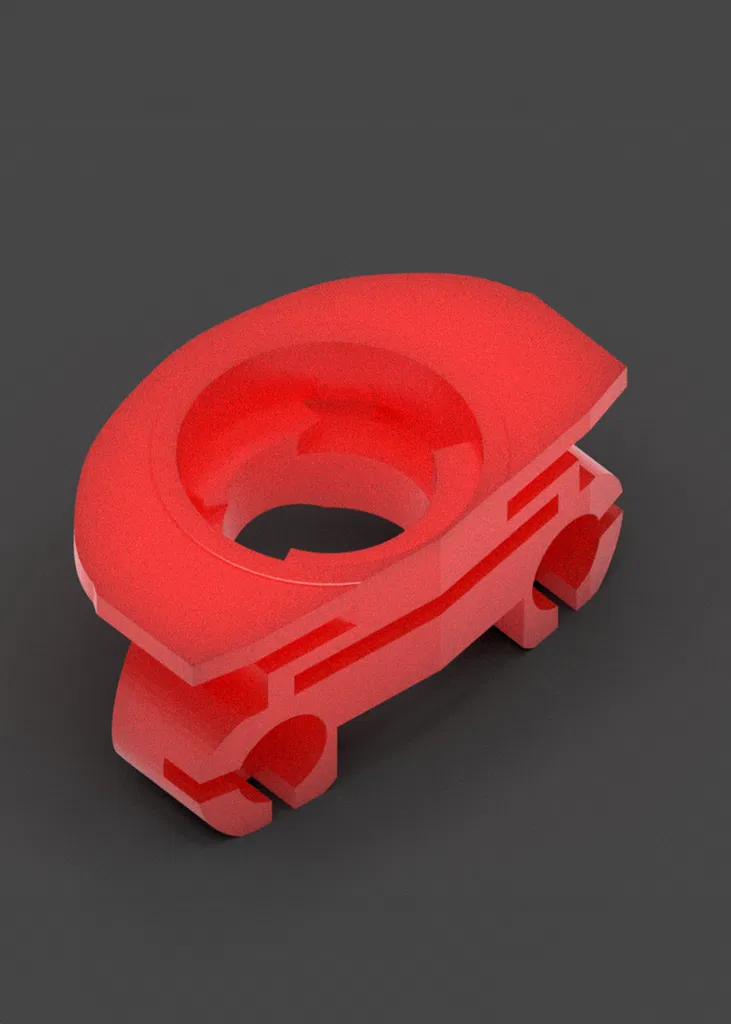

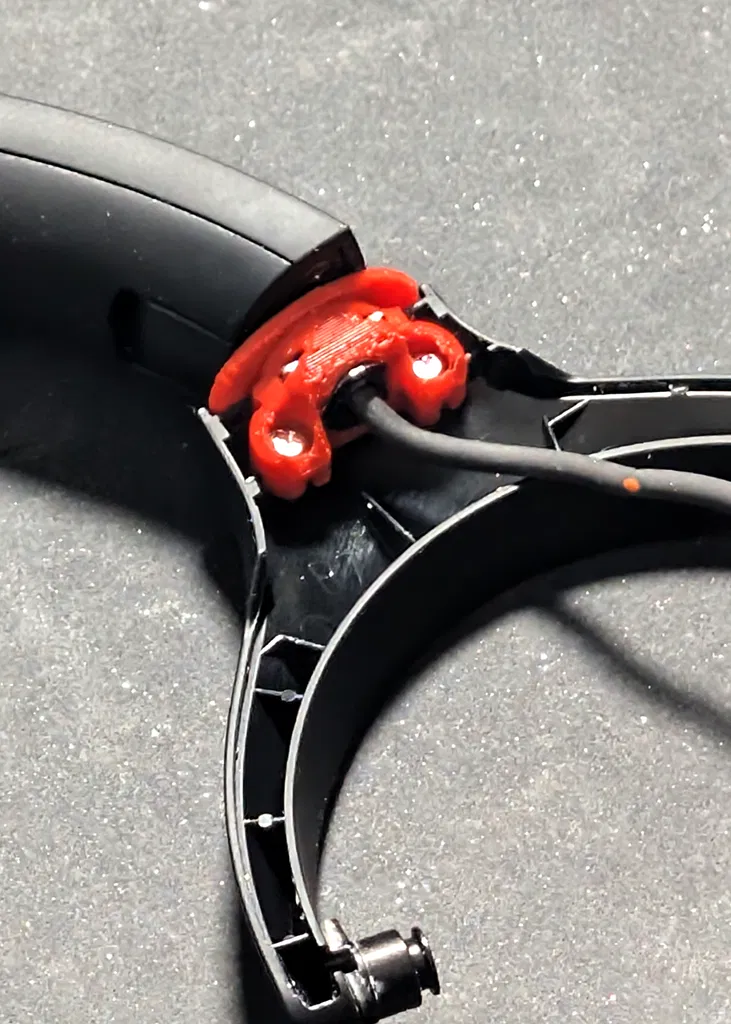

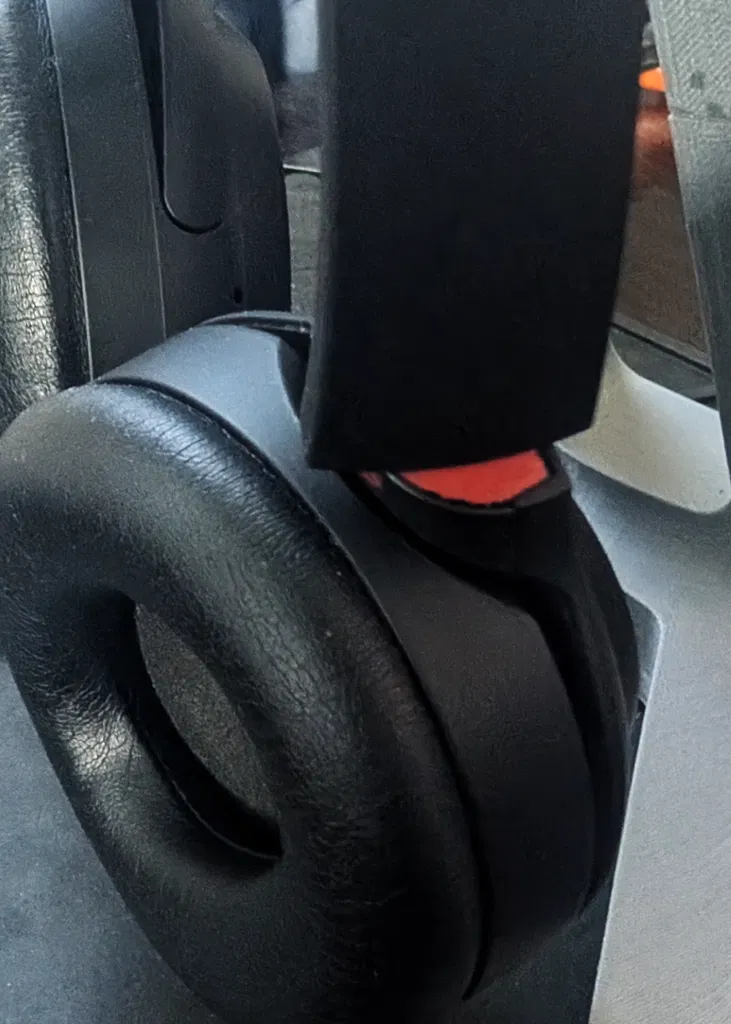

Mình làm chi tiết này để tương thích cho cả bên trái lẫn bên phải của cụm bản lề tai nghe. Dĩ nhiên bạn vẫn cần cái metal clip đi vào khe, nhưng dù sao thì… Hy vọng mọi người thấy hữu ích!

Print Settings

Printer Brand:

Creality

Printer:

Ender-3 v2

**Rafts:**

Không quan trọng

Supports:

Không quan trọng

**Resolution:**

0.1-0.2

Infill:

15-100

Notes:

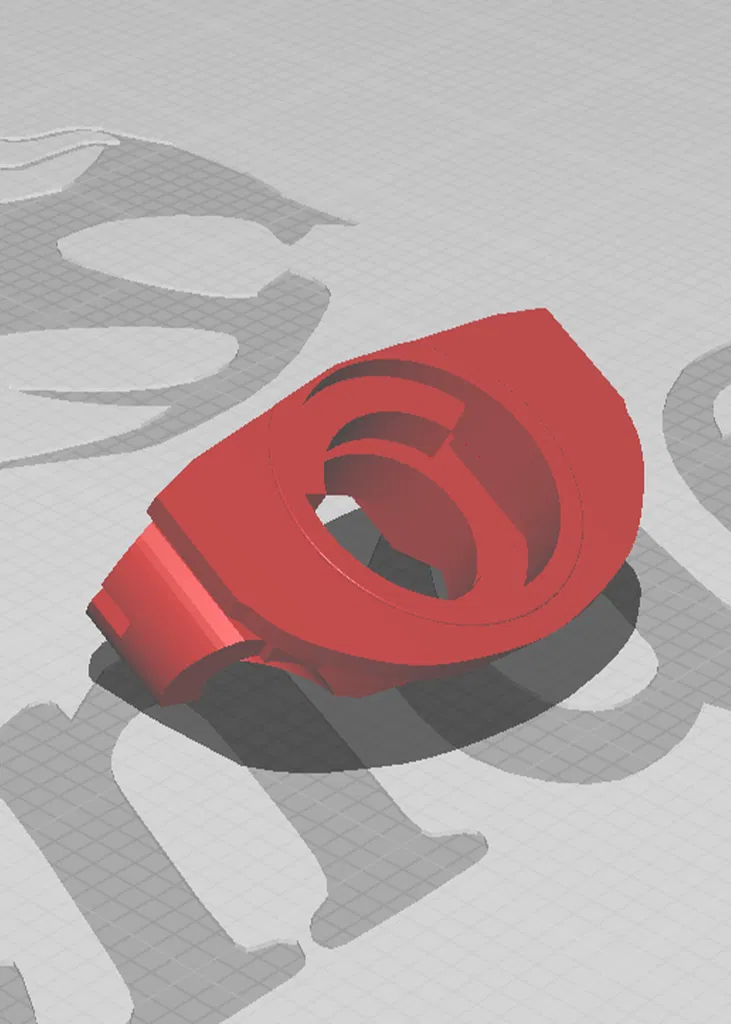

Mình khuyến nghị mạnh là nên in bằng resin printer cho chi tiết này, nhưng vì mình không có nên mình dùng máy FDM. Mình in layer height 0.1 với 3 walls, và xoay mẫu góc 45 độ; bạn xem hình để canh đúng orientation. Layer height 0.2 cũng dùng ổn.

Bạn có thể dùng supports và rafts nếu muốn; mình có dùng, nhưng chi tiết vẫn có thể in không cần nếu máy của bạn đã tune kỹ.

Cách mình thiết kế

Mình làm món này như thế nào

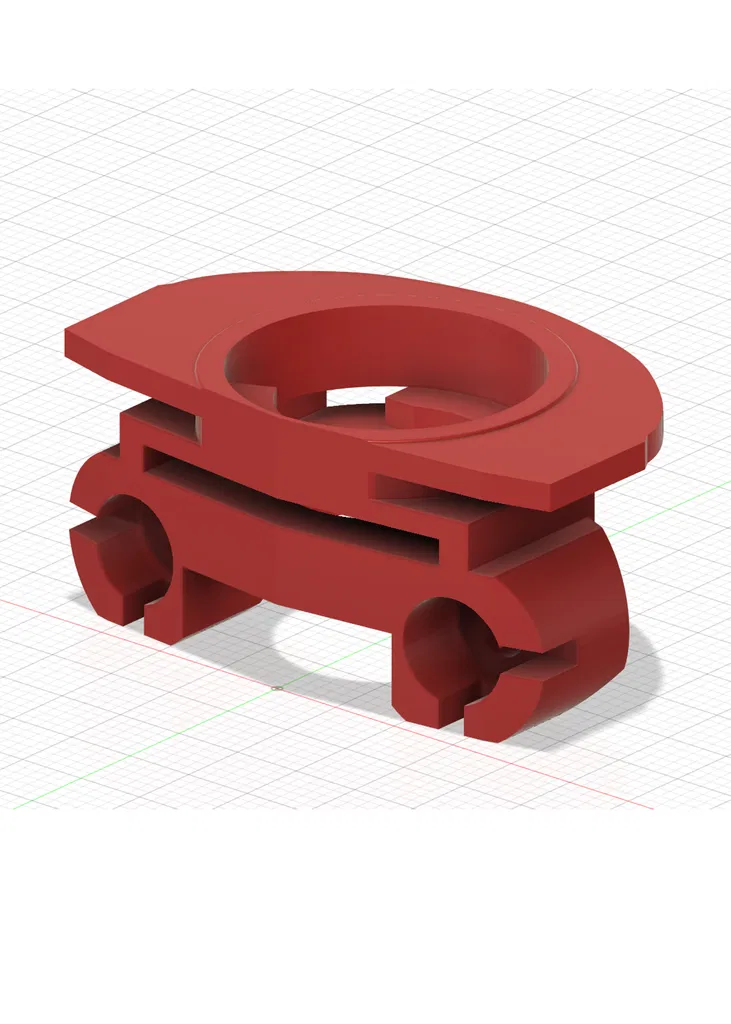

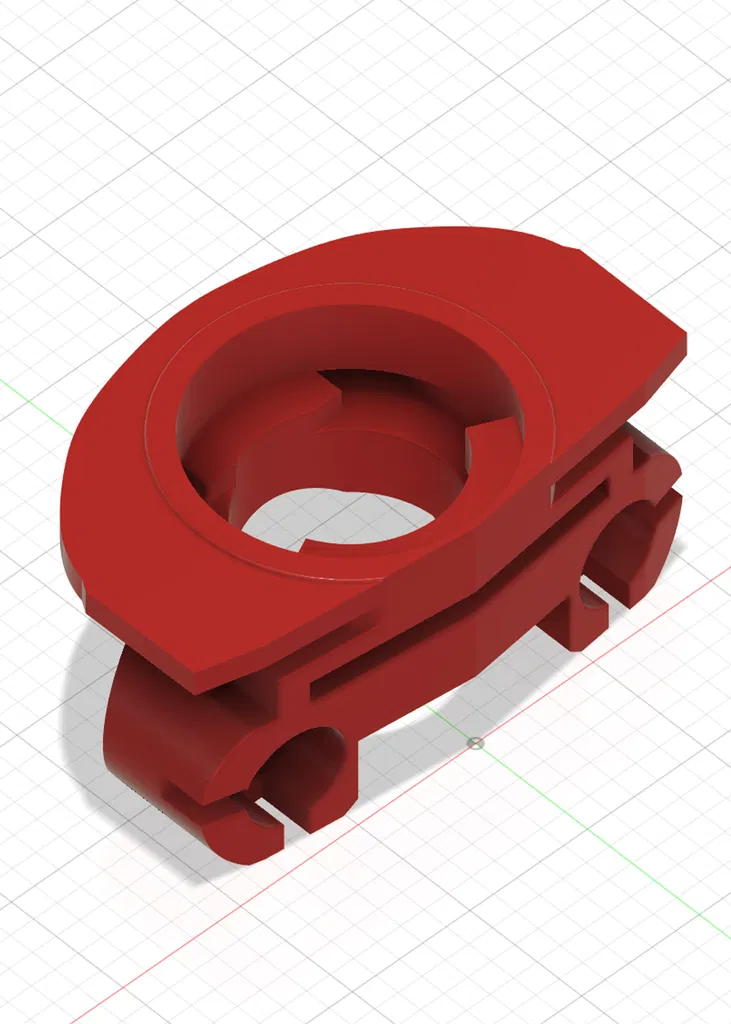

Mình dùng Fusion 360, thước kẹp (caliper), và mấy mảnh của chi tiết zin.

Cũng xin gửi lời cảm ơn tới “Nytorus” vì đã làm phiên bản gốc của chi tiết này trên Thingiverse. Bản của mình không hẳn là remix của bạn ấy, nhưng mình có dùng nó làm template khi dựng mẫu. Mình đã chỉnh một số điểm để sửa lỗi, bám sát thiết kế của chi tiết zin, và tối ưu cho việc in 3D. https://www.thingiverse.com/thing:5600538

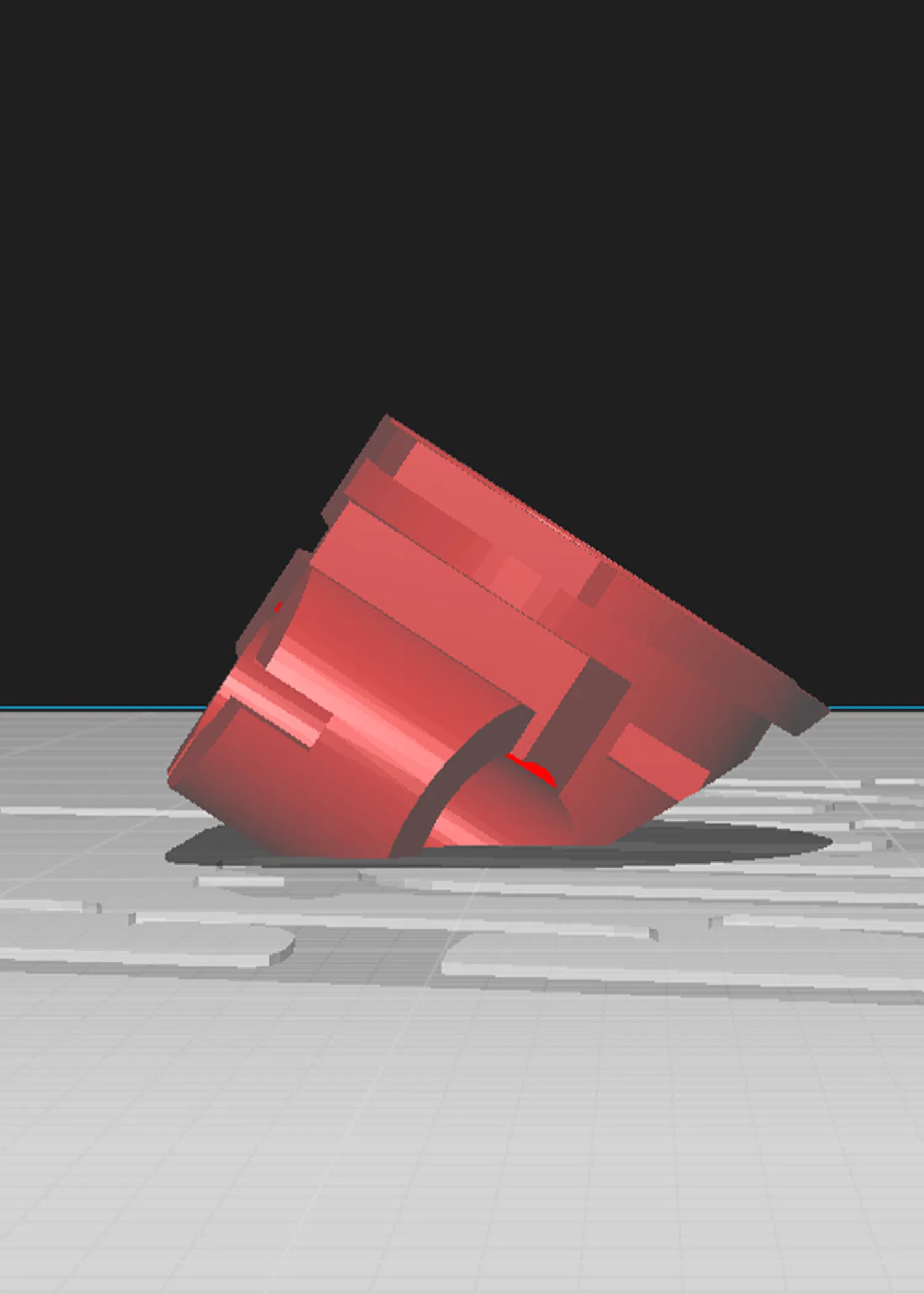

Print Orientation =================

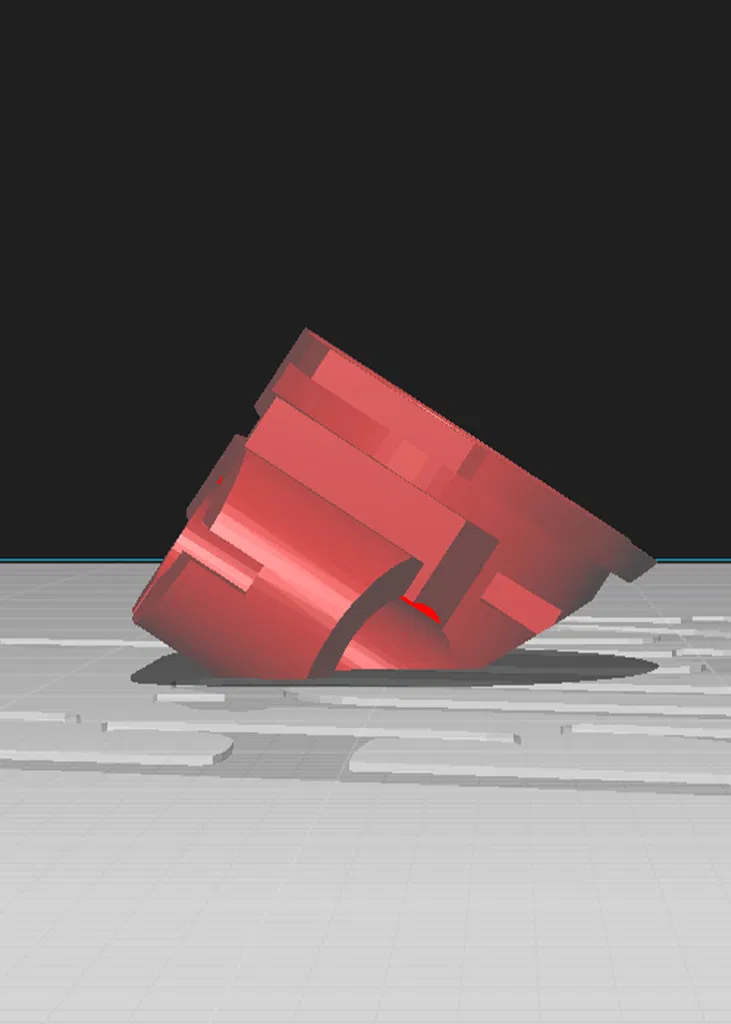

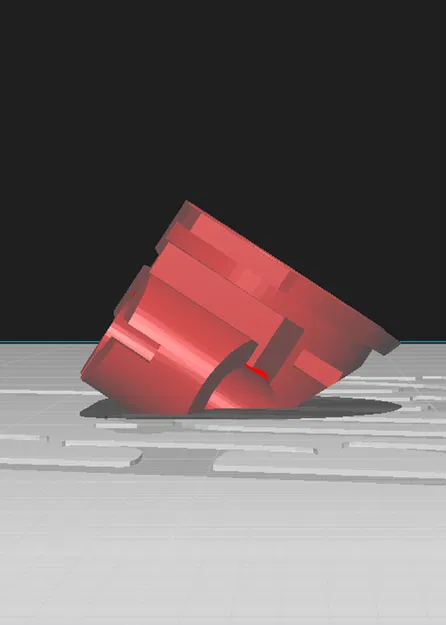

Print Orientation from side
