CLAMPS! (C-clamp tuỳ chỉnh)

Tác giả SteveDeGroof

Lượt tải: 181
Lượt thích: 43
Lượt coi: 886
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 27,7 MB· 27,7 MB

File 5 27,7 MB

c-clamp_1772579431.scadSCAD · 2,8 KB
c-clamp-sm_1772579432.stlSTL · 6,9 MB
c-clamp-md_1772579435.stlSTL · 6,7 MB
c-clamp-lg_1772579436.stlSTL · 7,2 MB
c-clamp-xl_1772579438.stlSTL · 6,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #234671
Danh mục: DIY
Ngày đăng: 04/03/2026
Giấy phép: CC BY — Ghi công
Thẻ: clamp
customizable
configurable
cclamp

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

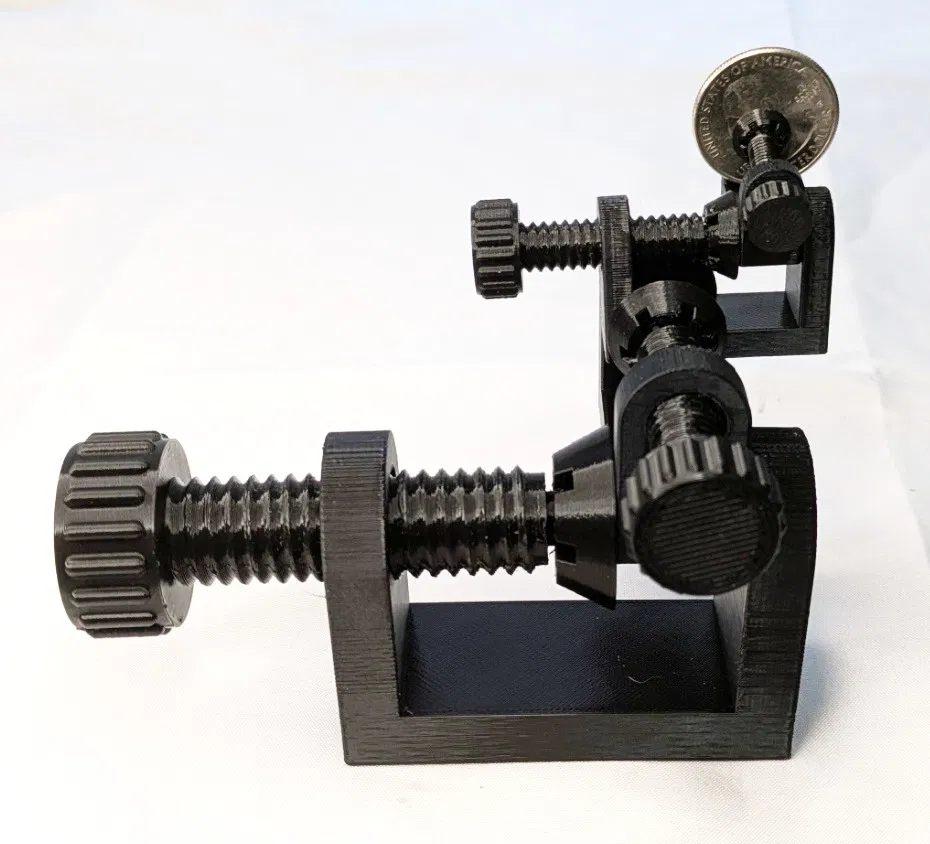

Đây là một cái clamp dạng parametric, có một miếng pad ở đầu vít có thể xoay ngang và tự do xoay vòng.

Mình có kèm theo mã nguồn OpenSCAD nếu bạn muốn tự custom, nhưng để compile thì cần threadlib. Vui lòng đừng hỏi mình cách cài cái đó giùm bạn. Việc đó để Google lo.

Mình cũng có kèm 4 file STL làm ví dụ.

In 3D

Model đã được sắp xếp để in “nguyên trạng” luôn. Bạn không cần dùng support.

Lắp ráp

Có 3 phần: vít (screw), pad và ngàm (bracket).

Vặn vít vào ngàm (bracket) khoảng một đoạn.

Gắn pad vào. Khúc này có thể hơi khó: nó khít rất chặt, nên bạn cần vừa ấn vừa lắc nhẹ để đưa vào đúng vị trí. Trường hợp “bí” quá, bạn có thể tỉa bớt một chút ở phần miệng lỗ của pad. Khi đã vào rồi thì nó sẽ giữ chặt, nhưng vẫn nghiêng và xoay trơn tru.
