Vỏ gắn sensor BMP280 BME280 cho V-Slot
Hộp nhỏ có lỗ thoáng để lắp sensor BMP/BME280, gắn trực tiếp lên V-slot hoặc dùng đế trơn để dán keo. Hỗ trợ đo nhiệt độ, áp suất và độ ẩm cho RPi; in PLA+ với layer 0.20–0.30mm.
Mô tả
…Nhớ bấm like và đăng “make” nha, mình rất muốn coi bản in của bạn!

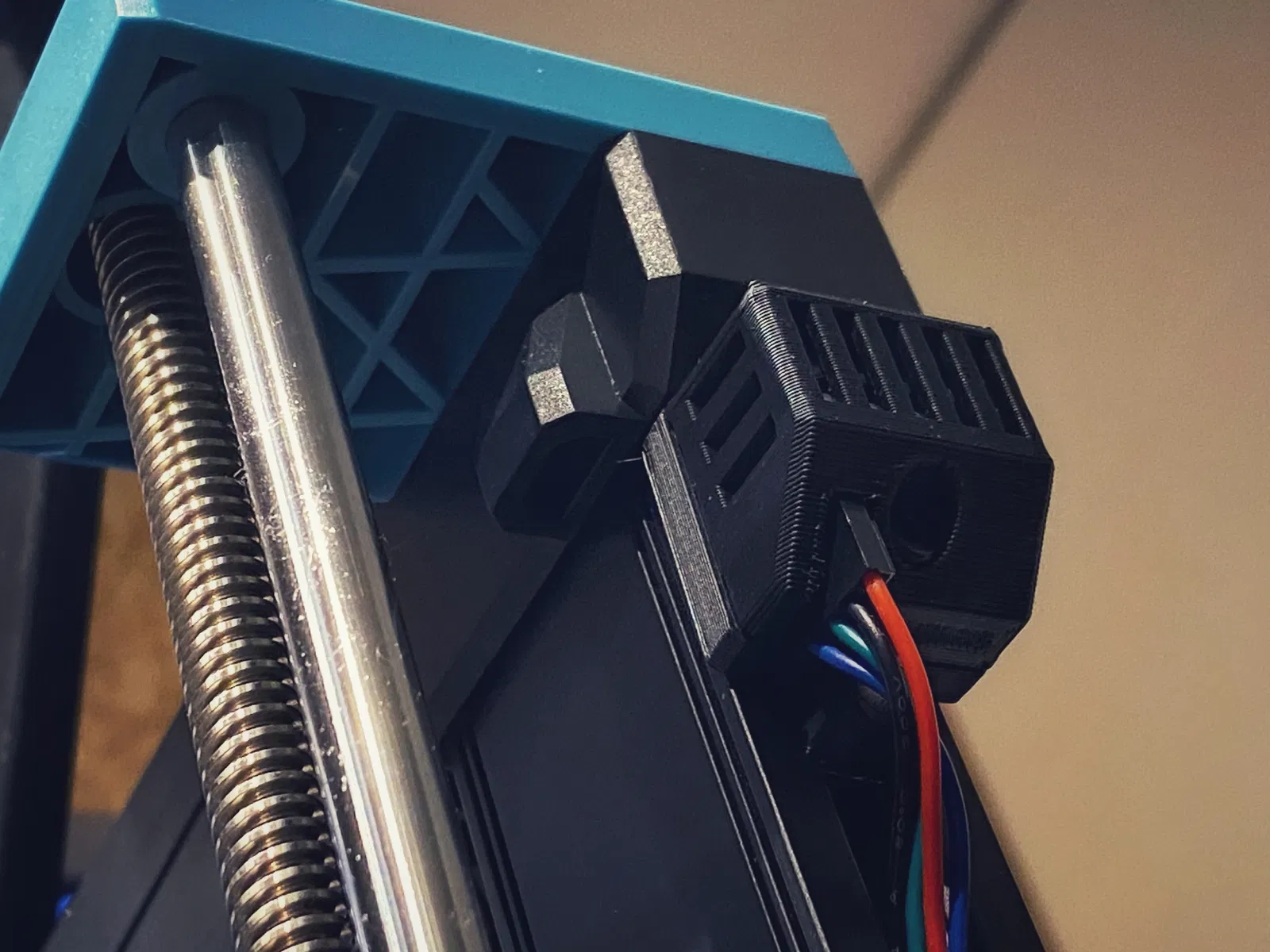

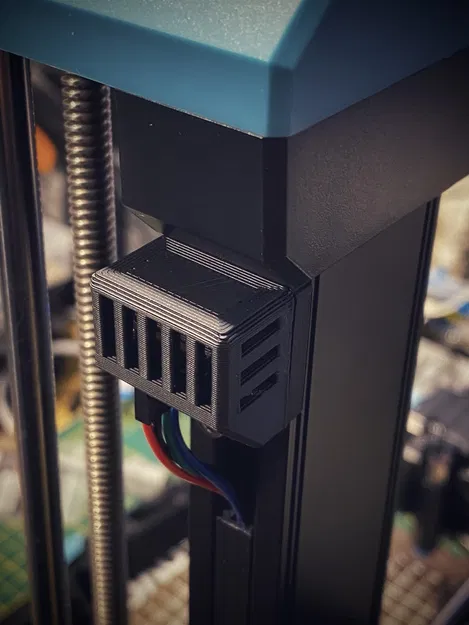

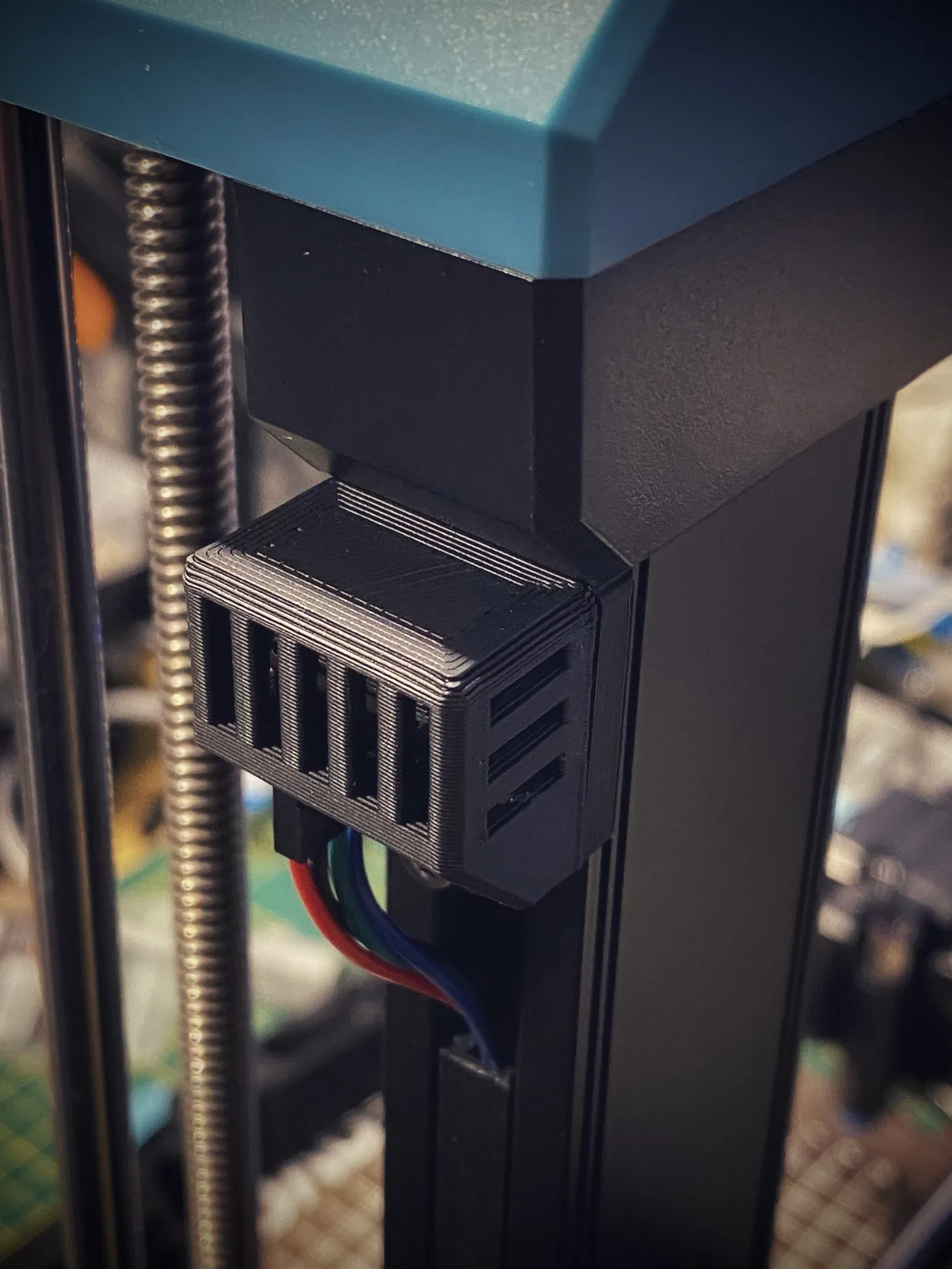

Gắn sensor BMP/BME280 của bạn lên bất kỳ V-slot nào.
Hoặc dùng phần đế không có ngàm để dán keo.
Đo nhiệt độ, áp suất & độ ẩm trên Rpi của bạn.
Bạn sẽ cần:

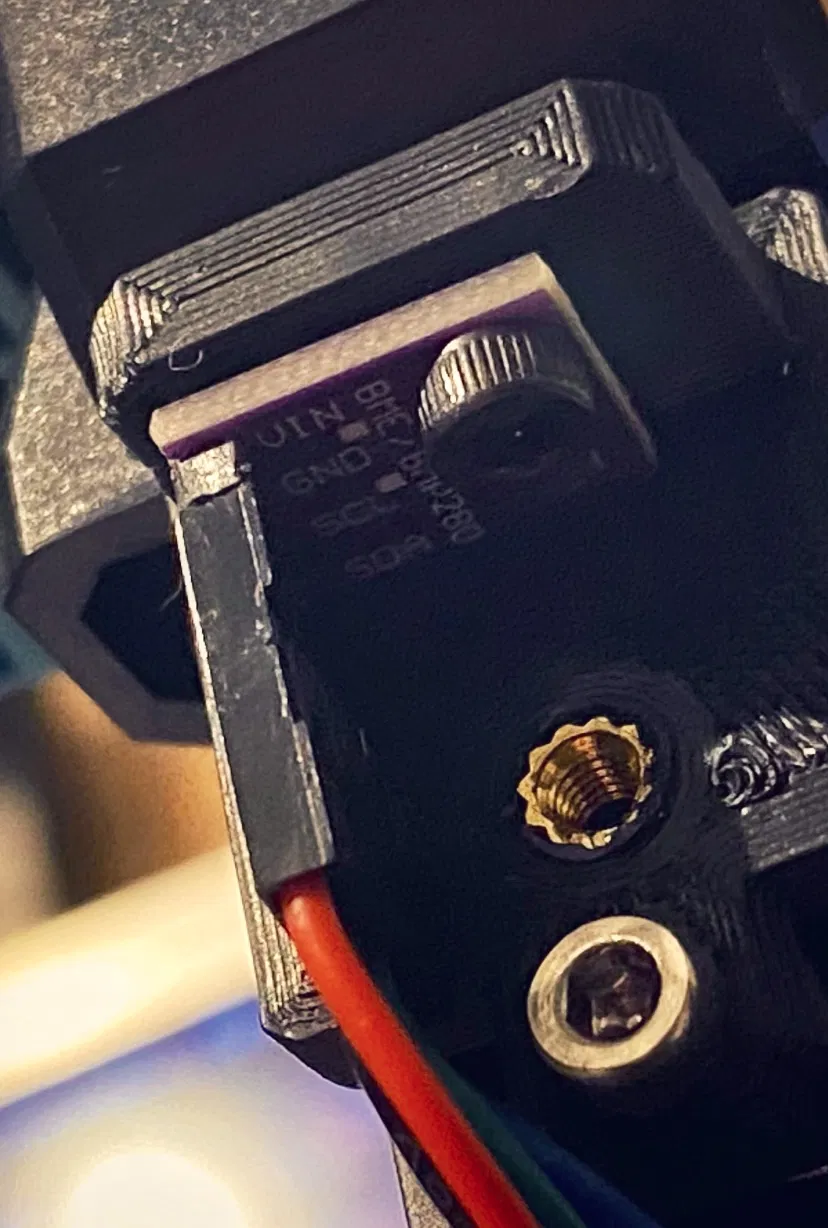

1x sensor BMP/BME280
2x M3 SHORT heat inserts
1x M3 4mm Cap head bolt
1x M3 10mm Cap head bolt
1x đầu nối DuPont 4 pin
1x đoạn dây 4 lõi, dài theo nhu cầu
1x kiến thức để setup sensor trên hệ thống bạn chọn!
Tìm “Octoprint Enclosure” hoặc đọc tài liệu Klipper
link tới sensor đã dùng:
In 3D:
Nhớ căn chỉnh máy in cho ổn nha, món này khá nhỏ!
PLA+ 0.20–0.30mm layer height
In phần đế đặt nằm phẳng
In phần nắp dựng đứng trên mặt phẳng không có khe thoáng, và dùng supports bên trong
….bạn cũng có thể in bằng cách đặt nằm trên nắp, nhưng phần overhang thường nhìn hơi lem nhem
