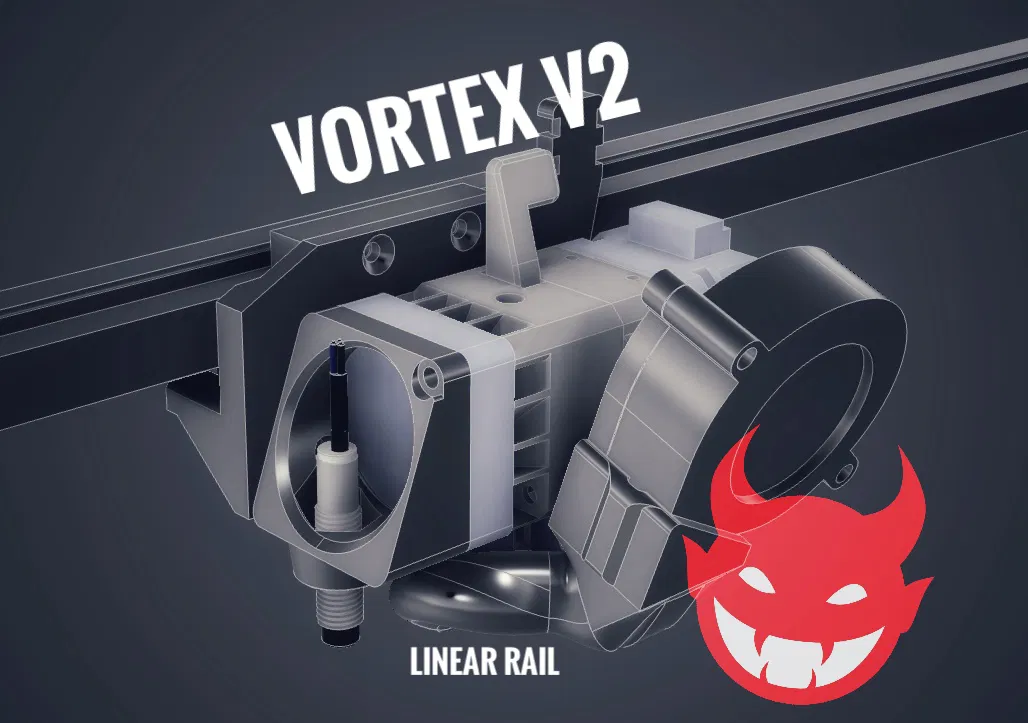

Vortex V2 Linear Rail System cho Sovol SV01 PRO + Biqu H2 V2

…Làm ơn ít nhất nhớ bấm like & đăng make nha, mình rất muốn coi thành phẩm bạn in ra!

EDIT: Đã cập nhật mẫu X belt adjuster block & slider! Cải thiện rất nhiều.

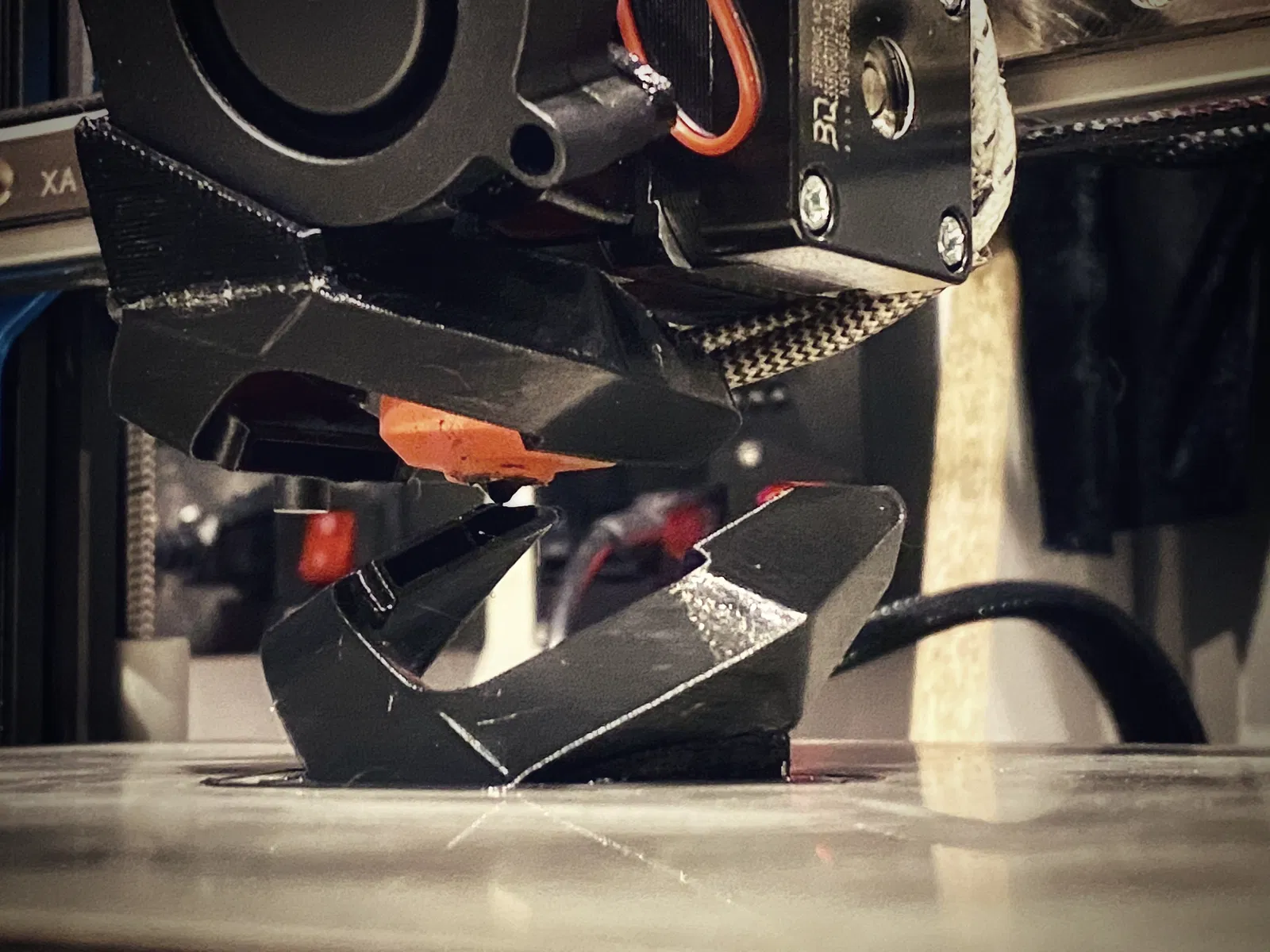

EDIT: Giờ có thêm V2 Ducts!!

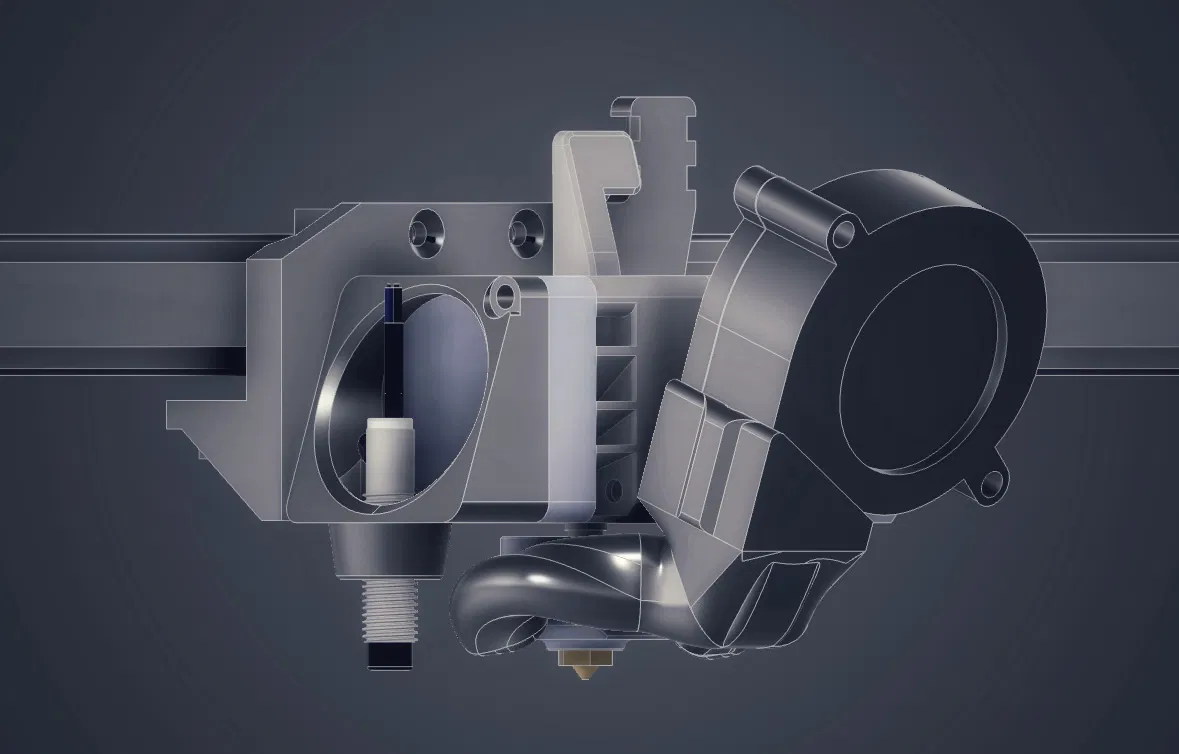

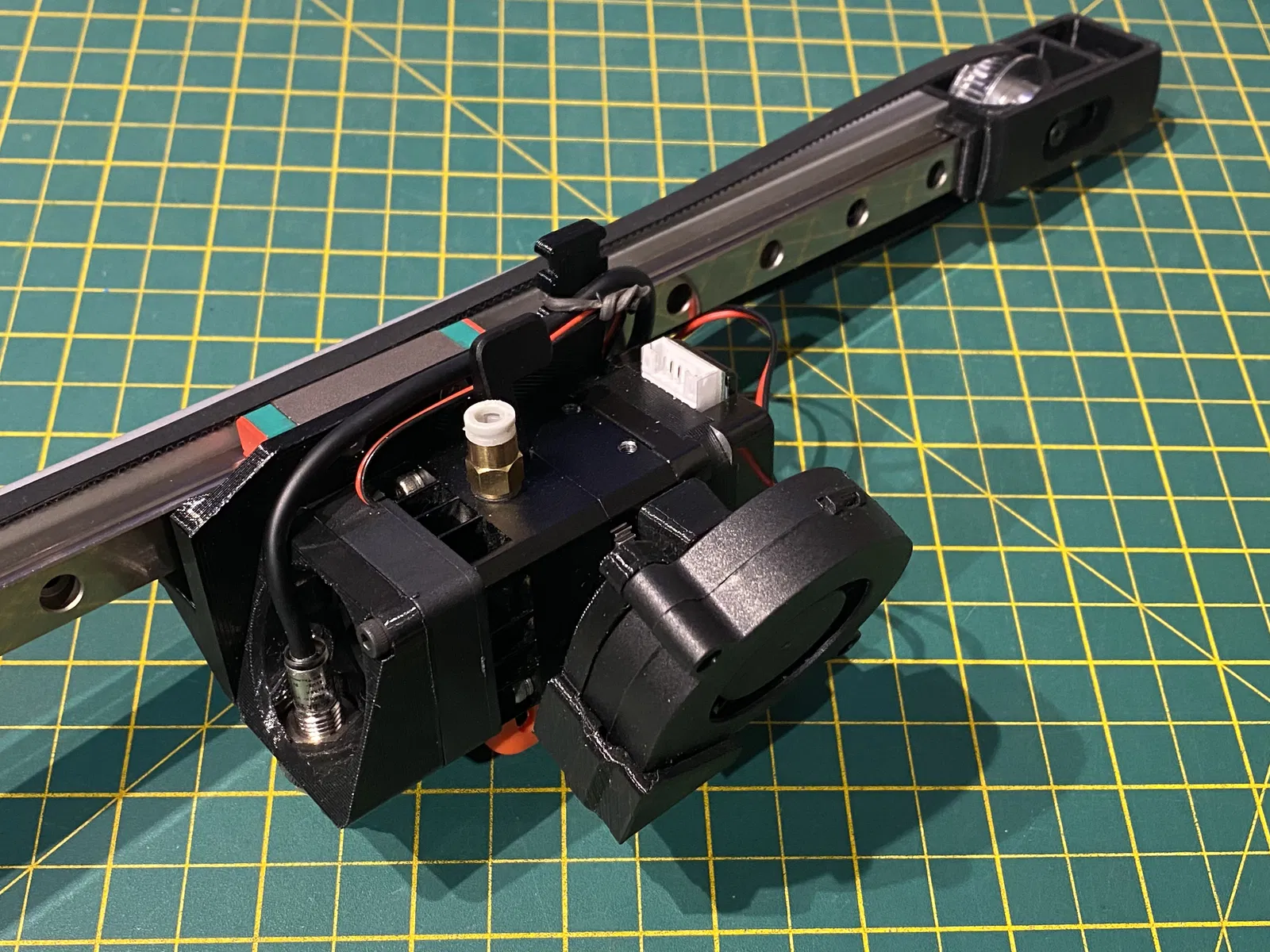

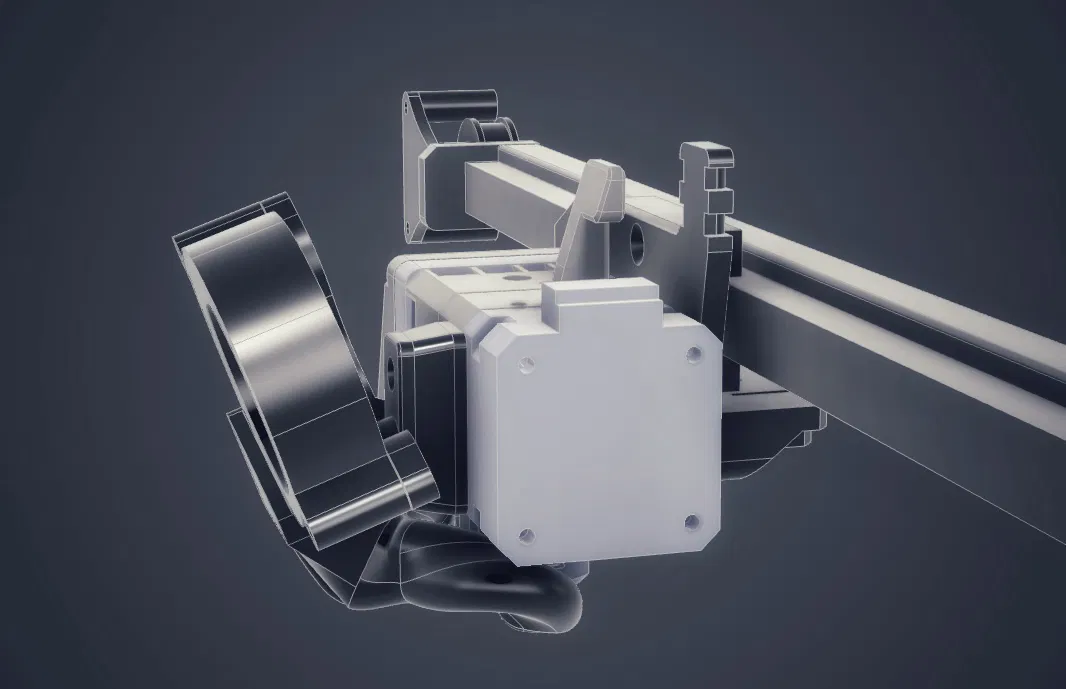

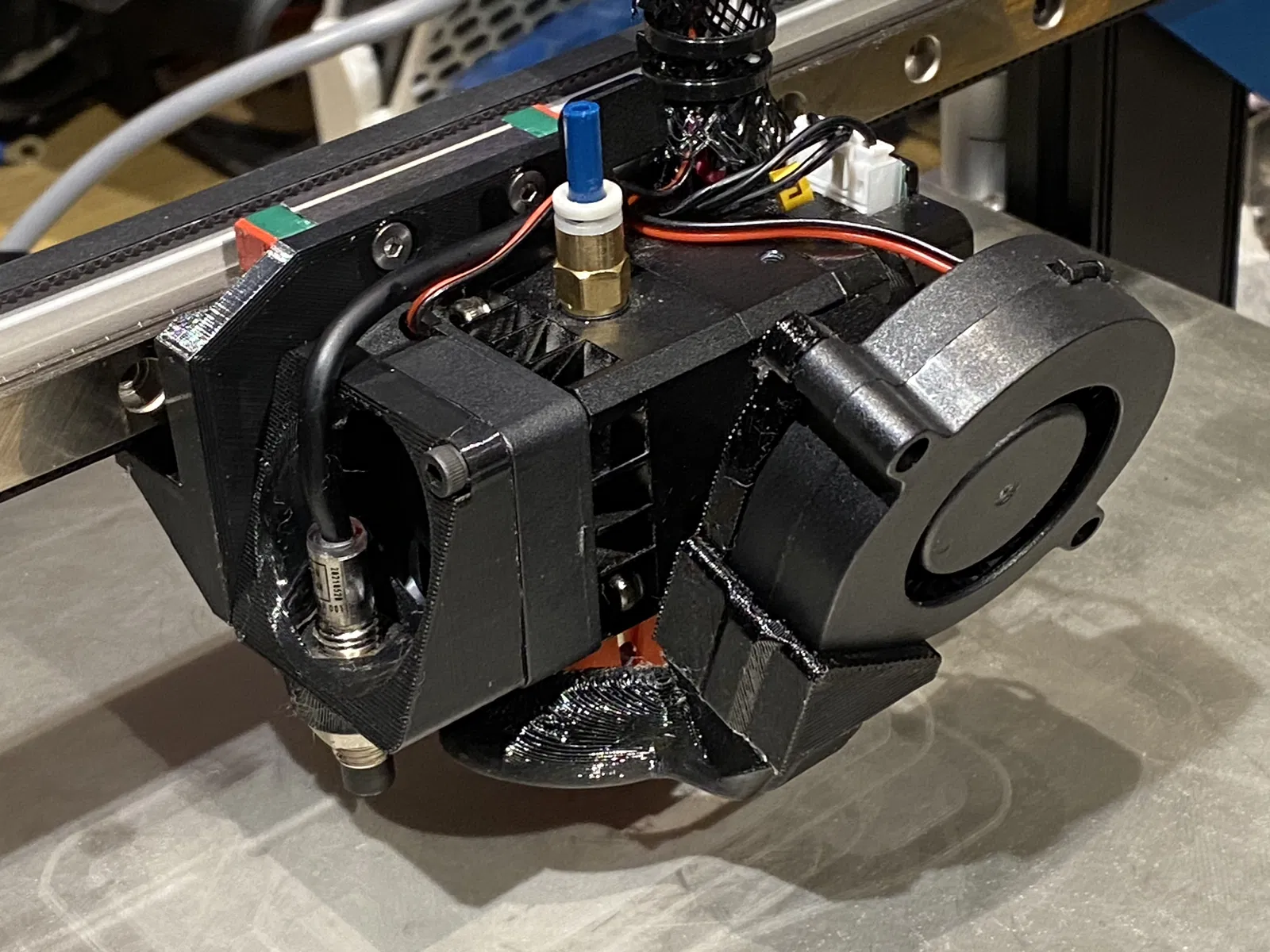

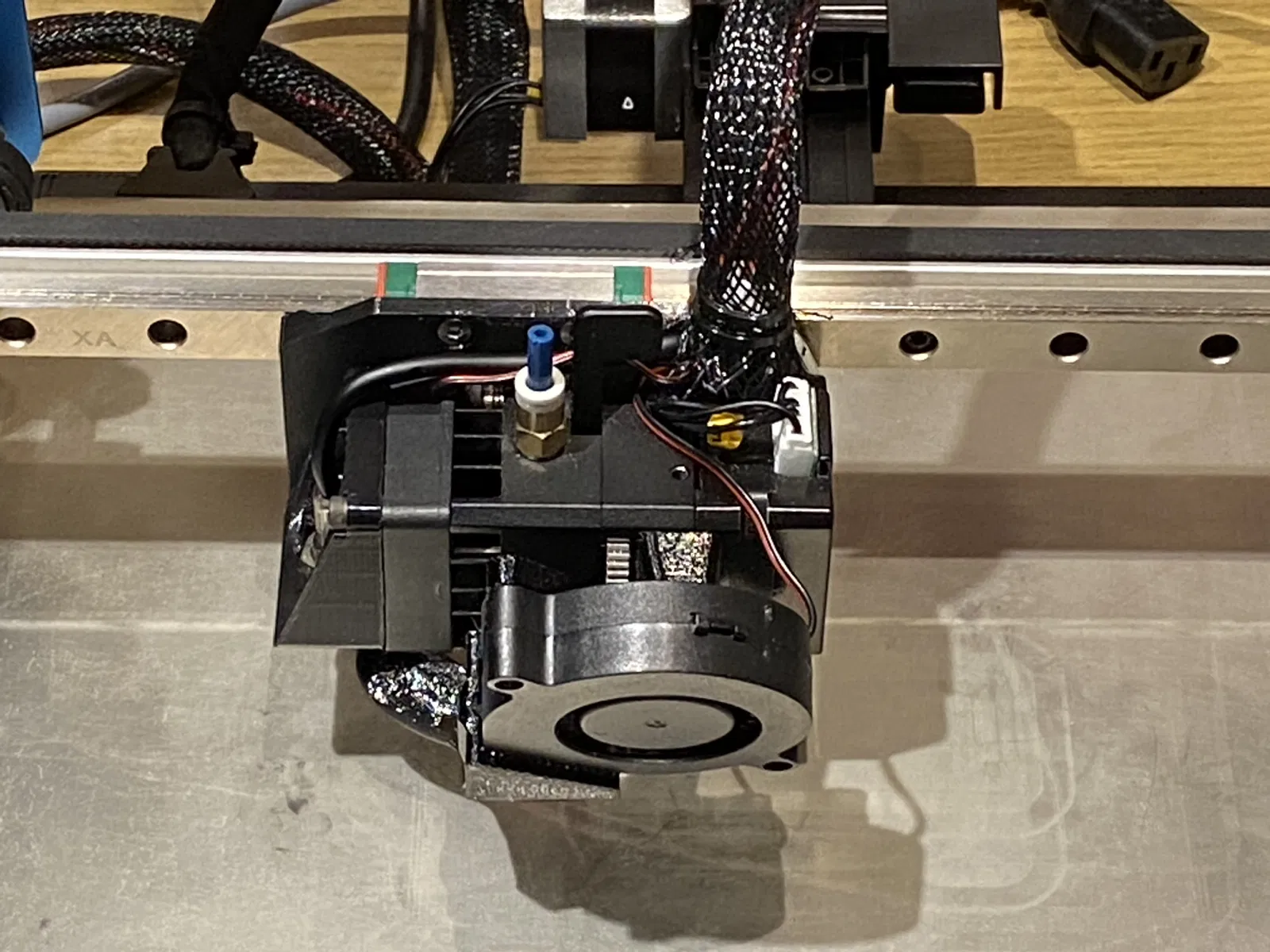

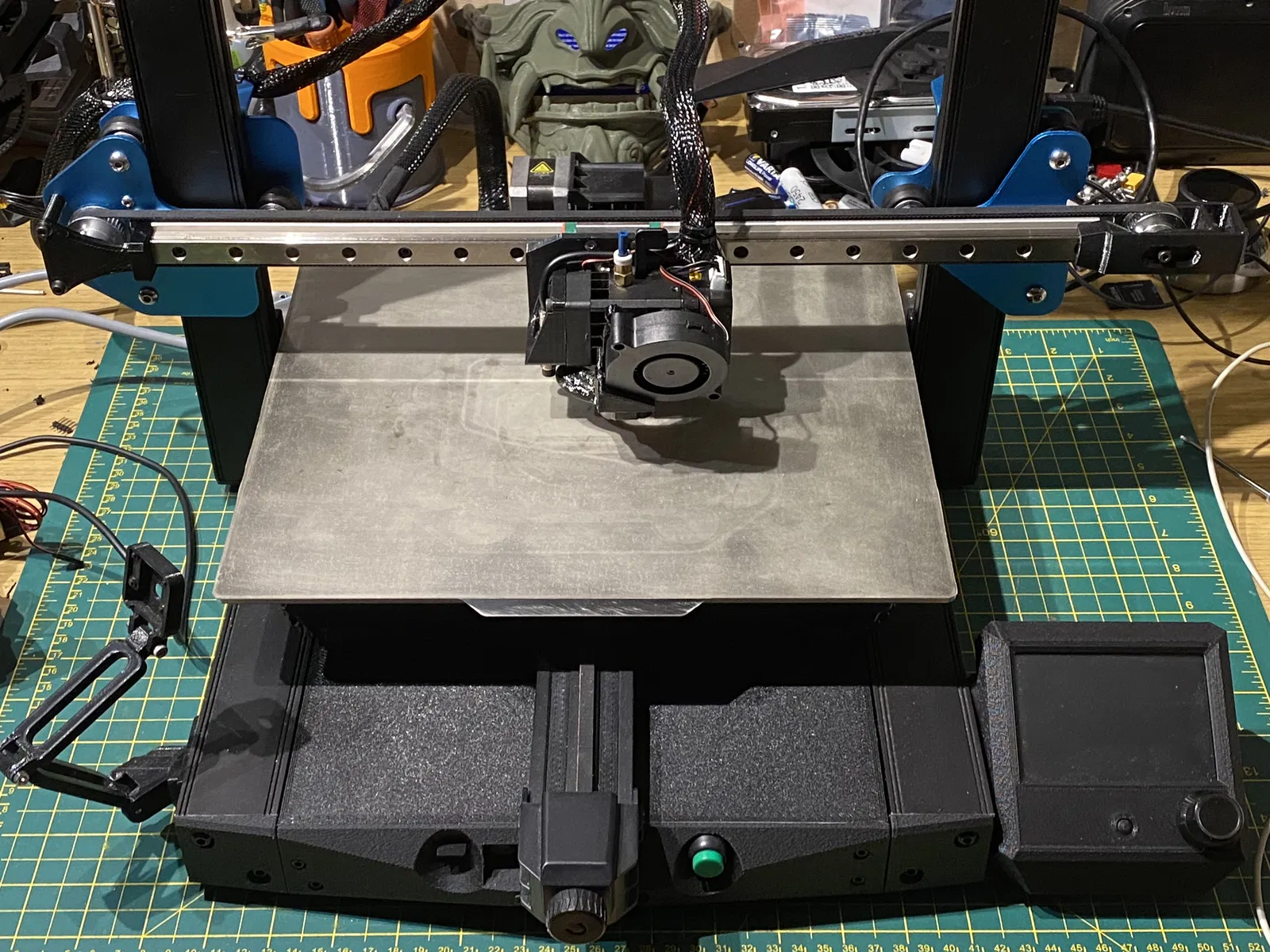

Đây là hệ Vortex V2 Linear Rail X mới cho Sovol SV01 Pro dùng extruder Biqu H2V2. Nó cho chuyển động trục X mượt “điên”, bản in chất lượng cực đẹp và không còn các lỗi bề mặt (surface artefacts) trước đây do kiểu bánh xe carriage đời cũ gây ra.

Xem hệ trục Y ở đây!

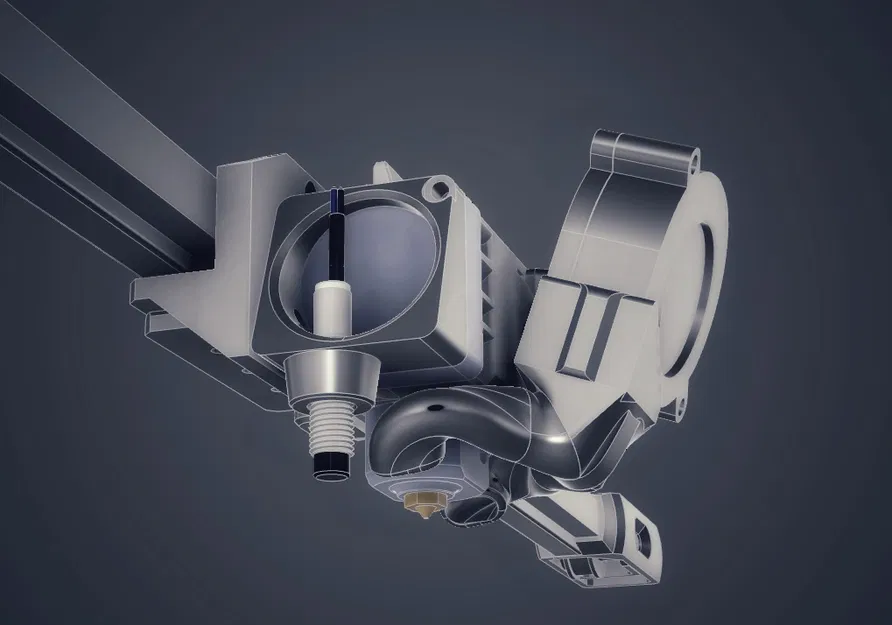

Bộ này được thiết kế để dùng với M8 Inductive Probe & máy có sensorless homing! Nó hợp bài với bản nâng cấp này luôn!

Hoặc nếu bạn đã có board hỗ trợ sensorless homing như SKR Mini E3 V3 & chỉ muốn đồ cho trục Y để tháo công tắc (switch), thì in một trong mấy cái này!

Hệ này khả năng cao cũng vừa với OG SV01 & SV03 vì bracket gần như giống nhau & bạn cũng sẽ tự làm lại X gantry mới nên có thể đo cái cũ & chỉnh lỗ cho phù hợp. Đừng lấy nguyên thông số của bản Pro ở đây, vì sẽ khác.

TRƯỚC KHI BẮT ĐẦU!

Cần có kỹ năng & dụng cụ gia công kim loại!

Bạn sẽ phải cắt thanh kim loại đúng chiều dài, khoan lỗ thẳng & chuẩn ở đúng vị trí, và taro ren sạch chắc trên nhôm (Aluminium)!

Parts List

1x 420mm 20x10 Aluminium Extrusion (SV01 Pro)

1x 420mm MGN12H Linear Rail (SV01 Pro)

1x MGN12H bearing block

1x M8 Inductive Probe

4x M4 12-16mm button head bolts - 2010 extrusion mounting

5x 5mm T-slot nuts M3 with bolts (thích thì dùng thêm)

1x LDO 0.9º Nema 17 Motor LDO-42STH25-1404MAC

1x 6mm 40 tooth GT2 pulley 5mm bore - phía motor

1x 6mm 40 tooth GT2 pulley 8mm bore - phía adjuster

1x 1.2m 6mm GT2 timing belt - đặt dư hơn 1m!

Vortex V2 Bracket

4x m3 8mm countersunk bolt - bắt bearing

2x M3 8mm cap head bolt - bắt extruder bên phải

2x M3 washers - bắt extruder bên phải

1x M3 10mm countersunk bolt - bắt extruder bên trái

1x M3 nut - bắt extruder bên trái

1x M3 20mm cap head bolt - bắt probe trên extruder (top probe mount)

Belt clamp

3x M3 8mm cap head bolt

3x M3 washers

3x M3 SHORT heat inserts (4mm)

Tension adjuster

2x M4 8mm cap head bolt - bắt vào đầu thanh 2010 extrusion

1x M3 30mm cap head bolt - xuyên qua tensioner pulley

1x M3 nut - cho bolt 30mm phía trên

1x M3 16mm cap head - bolt chỉnh tension

1x M3 washer - cho bolt chỉnh tension

1x M3 heat insert - cho tensioner slider

Motor mount & cover

2x M4 12mm cap head bolt - bắt vào đầu thanh 2010 extrusion

2x M3 30mm cap head bolt - ốc bắt motor bên trái

2x M3 washers - cho ốc 30mm

2x M3 8mm button head - ốc bắt motor bên phải

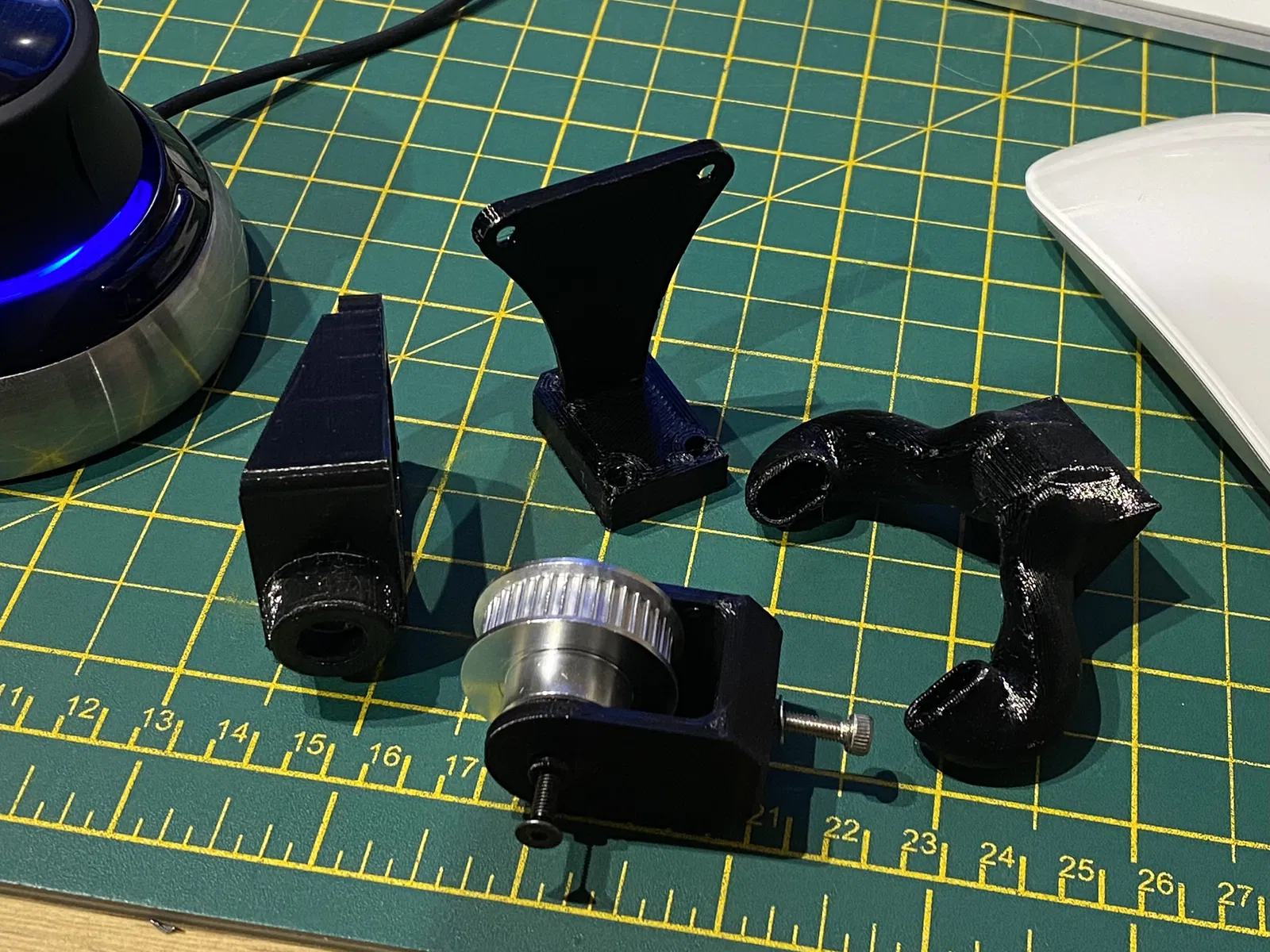

Printing

In tất cả chi tiết nằm phẳng trên mặt nhẵn lớn nhất bằng PETG @ 0.2mm layer height. Máy in của bạn phải canh chuẩn & chạy chính xác vì dung sai (tolerances) của vài phần chỉ 0.1mm!! Cần supports cho các lỗ mount probe lớn, nhưng kể cả vậy thì có khi bạn vẫn “lách” được không cần. Tuy nhiên có supports thì kết quả sẽ đẹp hơn.

Nhớ thêm supports ở các phần overhang của X tensioner block!!!

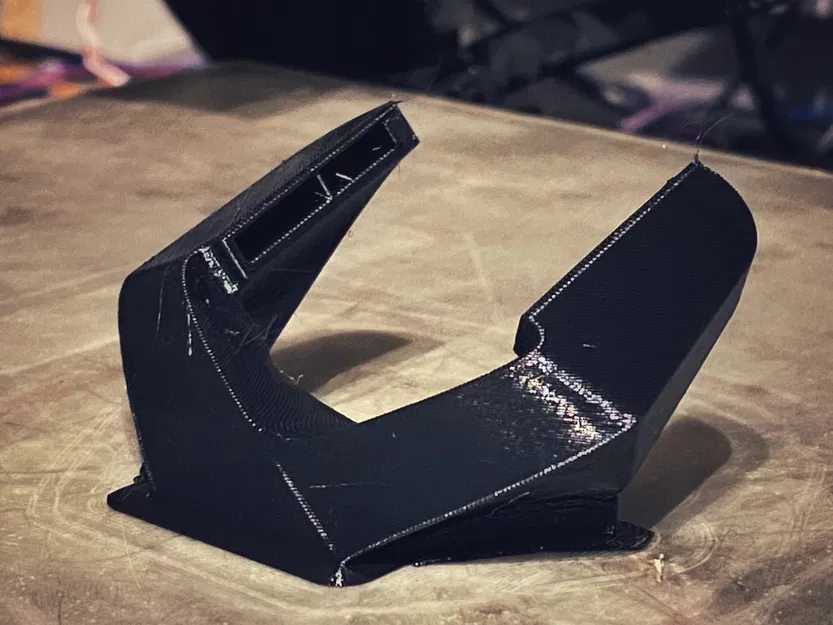

Fan mount nên in phẳng trên mặt đáy và thêm supports ở khe lắp (mounting opening) & phía dưới các tay bracket. Canh setting supports cho ngon nha!

In tất cả rollers & spacers dựng đứng, không đặt nằm.

Có 2 phiên bản Probe mount: một bản có captive top nut & một bản nut dịch chuyển tự do. Bạn thích bản nào thì chọn bản đó.

Cũng có 2 phiên bản fan mount: offset +2mm & offset +4mm để bạn chỉnh hướng gió theo ý.

Metal Work

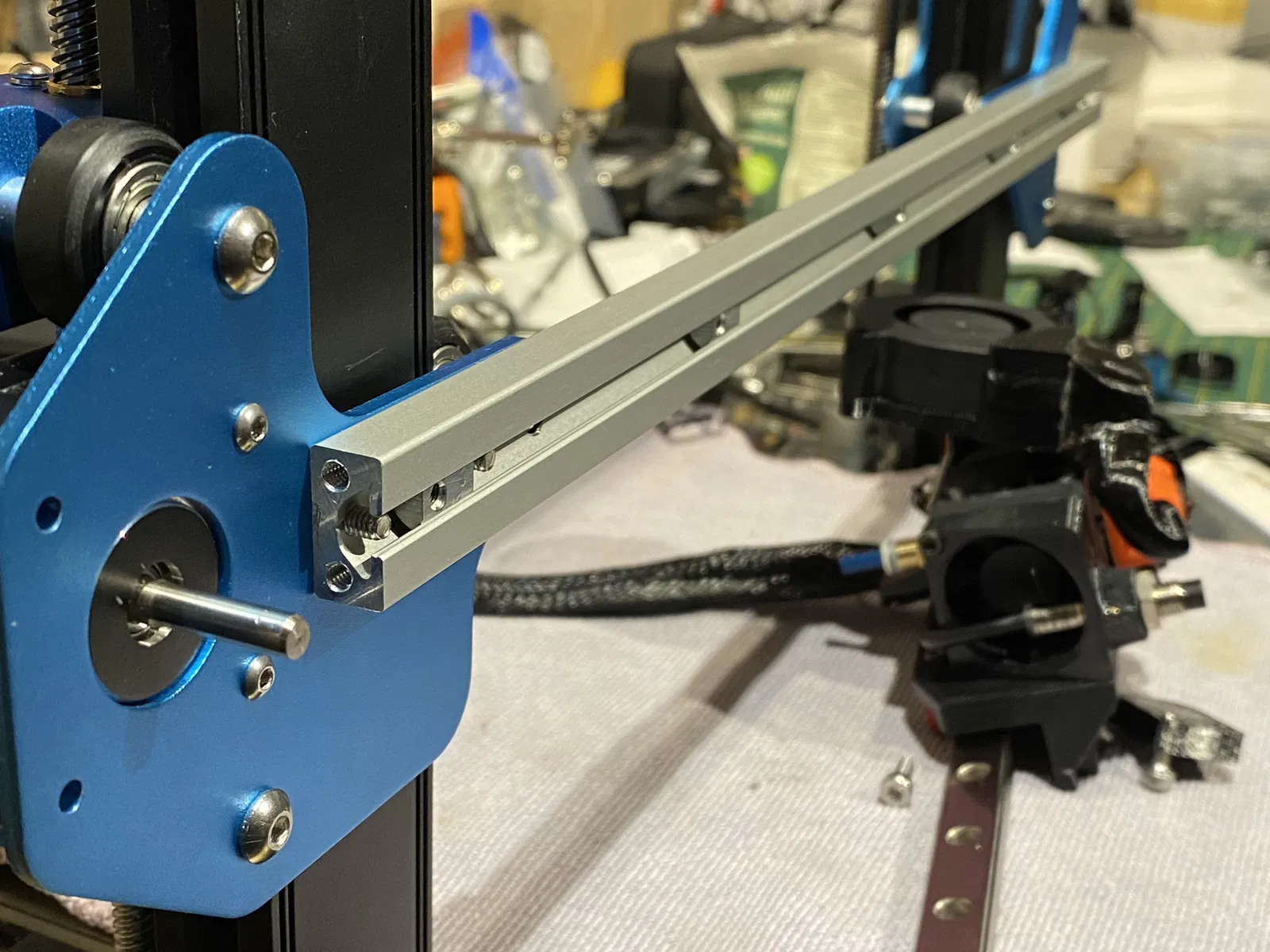

Bạn cần cắt linear rail còn 420mm, rồi cắt luôn 2010 extrusion còn 420mm. Sau đó khoan lỗ trên gantry mới đúng chính xác vị trí. Khoan từ mặt sau ra mặt trước. KHÔNG ĐƯỢC KHOAN TỪ MẶT TRƯỚC!

Bạn cần mũi khoan 3.3mm cho lỗ 1, 2, 4, & 6 tính từ bên trái máy in. KHÔNG dùng 3mm hay 3.5mm, bạn cần đúng mũi 3.3mm.

Với lỗ 3 & 5 cần mũi 11.5mm. KHÔNG khoan xuyên hết! Khoan đủ sâu để các button head bolts lớn trên Z brackets của máy lọt vào và thanh extrusion nằm phẳng với mặt bracket. Giống stock gantry! Lấy đó làm mẫu.

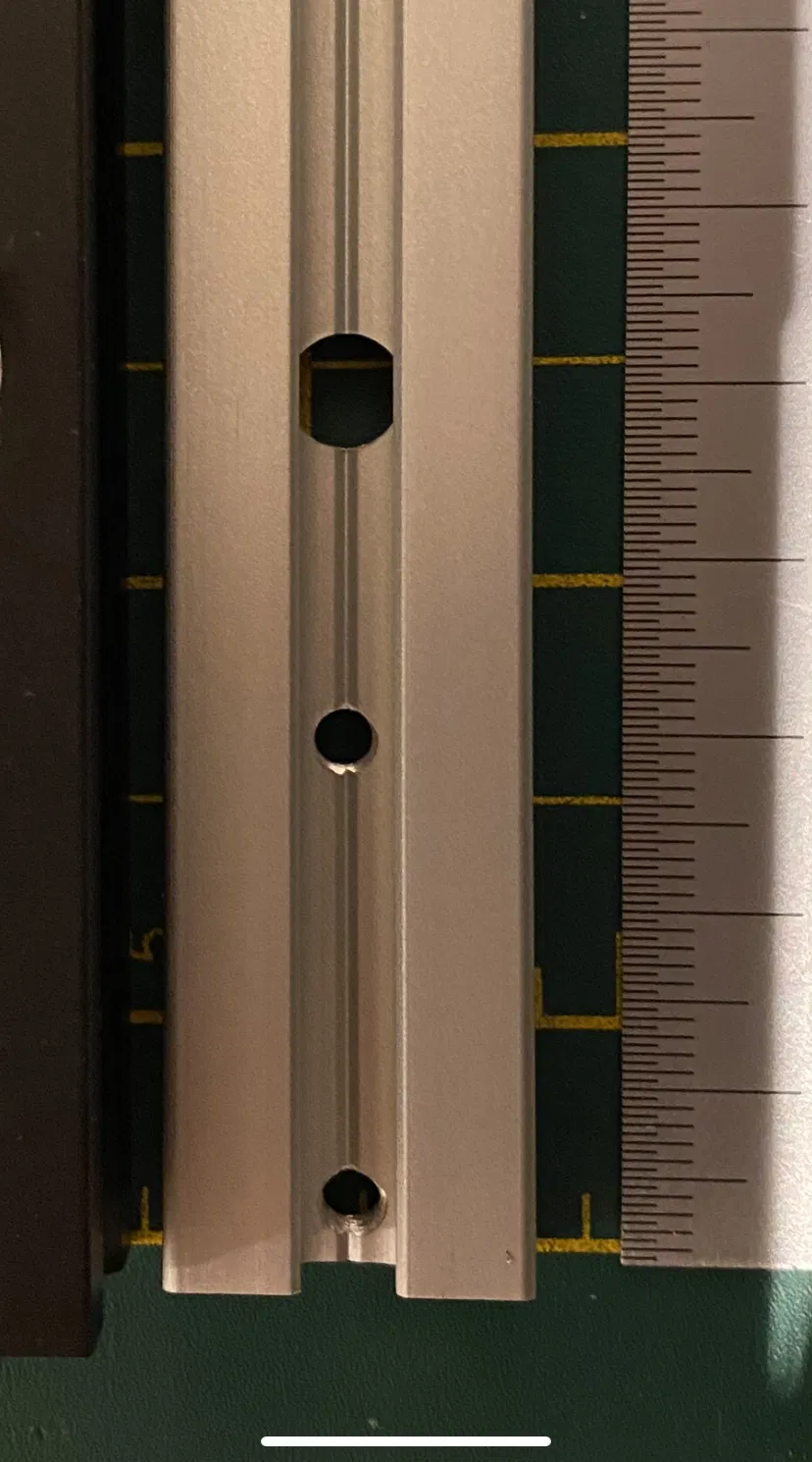

Đo vị trí lỗ tính từ mép trái của thanh 2010 extrusion:

Hole 1 - 3mm

Hole 2 - 29mm

Hole 3 - 48.5mm (mũi 11.5mm) KHÔNG KHOAN XUYÊN!!

Hole 4 - 319.5mm

Hole 5 - 341mm (mũi 11.5mm) KHÔNG KHOAN XUYÊN!!

Hole 6 - 399.5mm

Các lỗ này phải đúng, chuẩn và thẳng hàng với tâm của extrusion. Đo & so với stock gantry để chắc số liệu đúng.

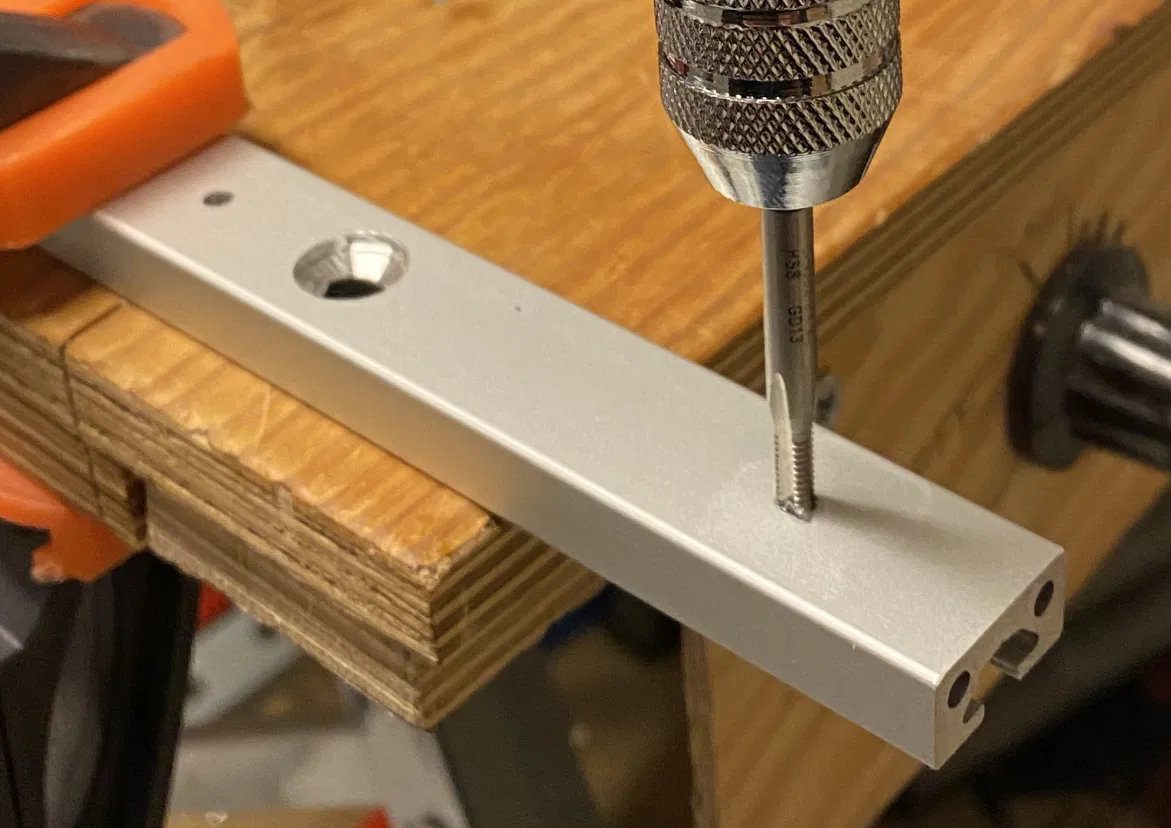

Khoan xong bạn cần taro ren M4 ở lỗ 1, 2, 4, 6. Dùng đúng bộ taro tay M4. Code 30102.

Bạn cũng cần taro ren M4 cho 2 lỗ ở mỗi đầu thanh extrusion để bắt endstop part và belt tensioner.

Làm xong, ráp thử vừa vặn rồi… làm lon bia ngồi ngắm công sức của mình thôi! haha

Assembly

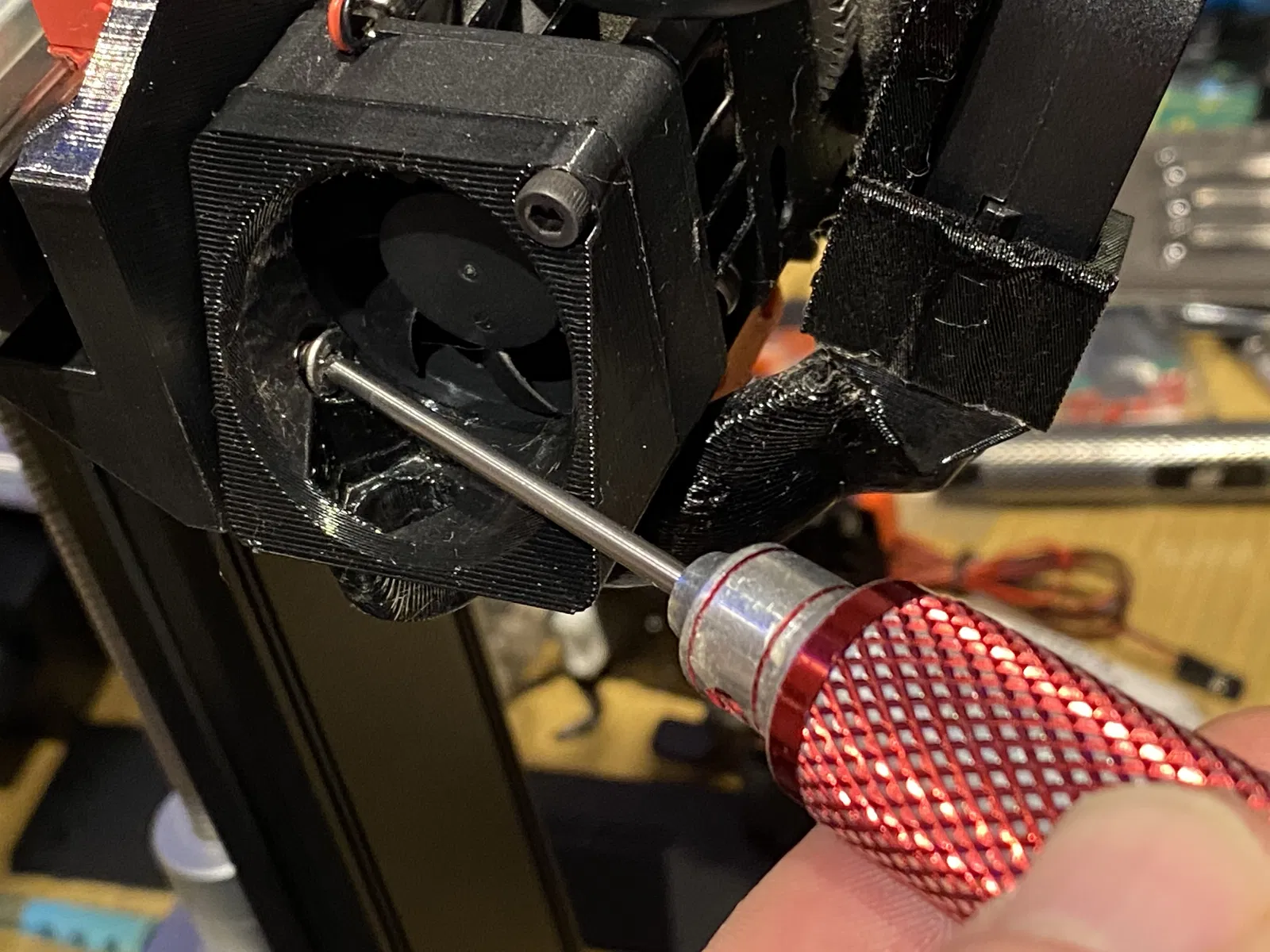

Bạn sẽ cần BALL END Hex Keys hoặc tốt nhất là driver cho M3 & M4! Nhớ chuẩn bị. Làm sẽ dễ hơn nhiều.

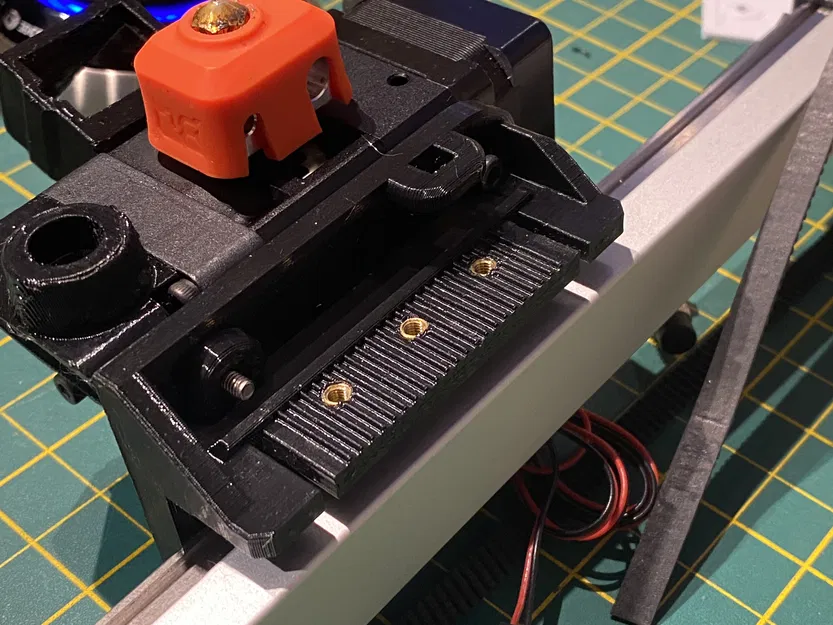

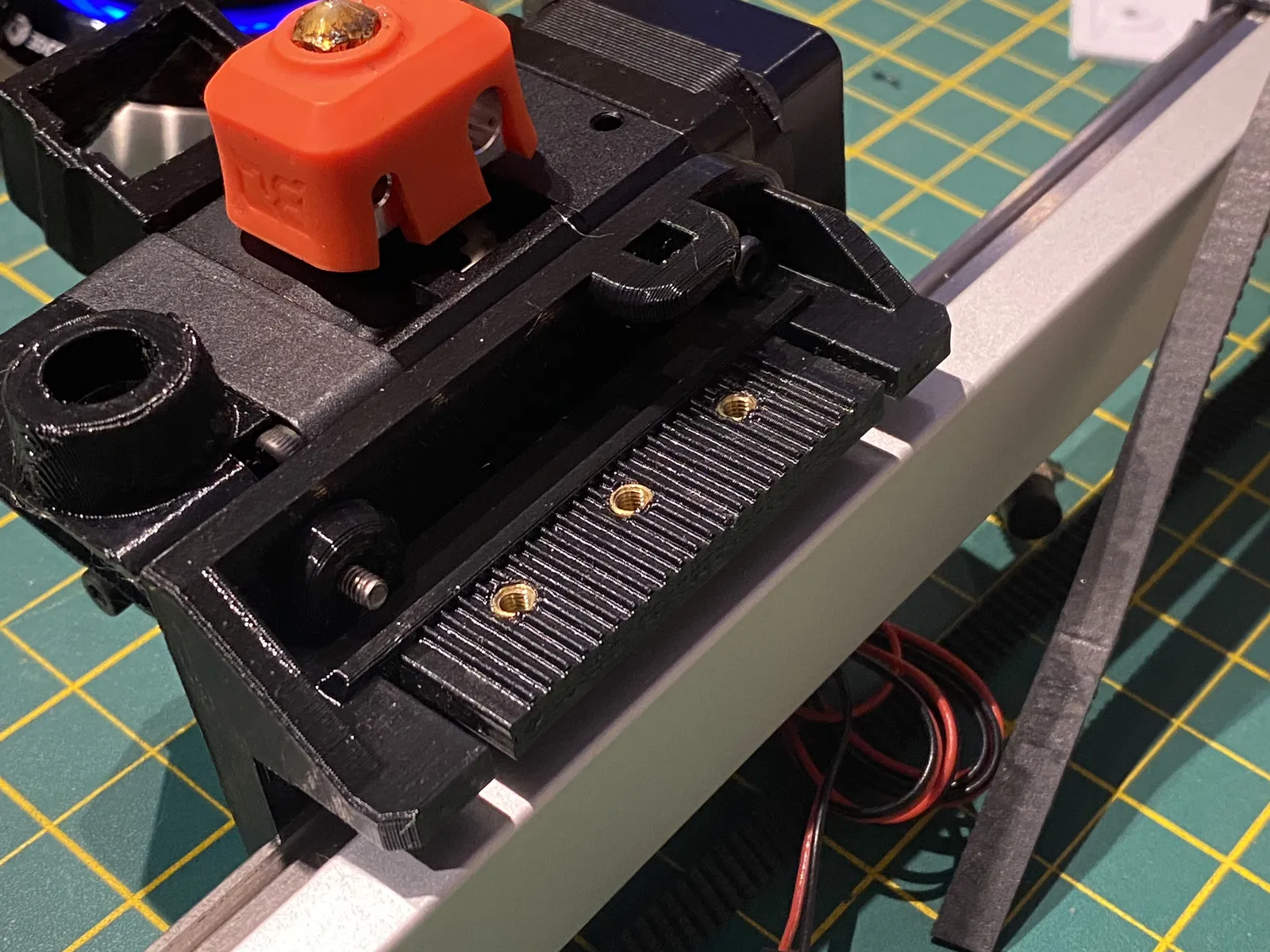

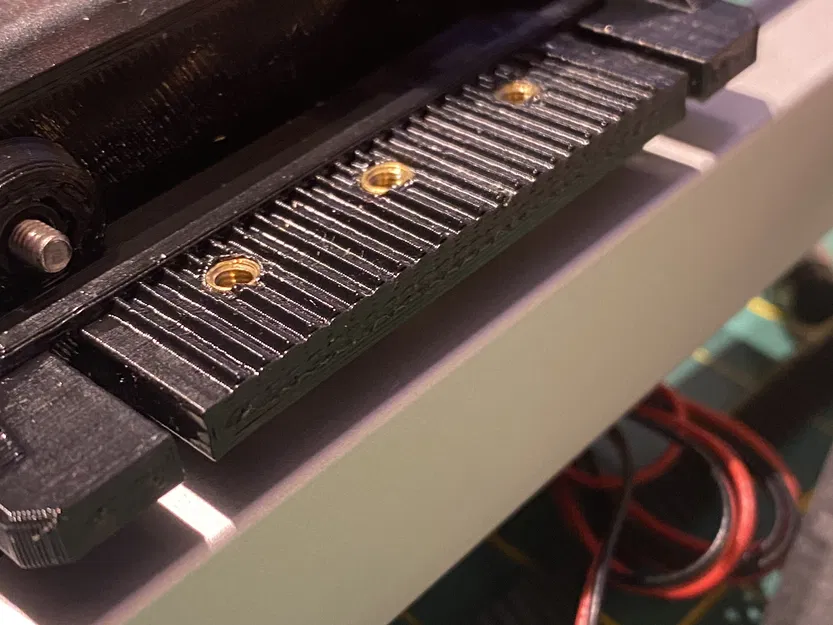

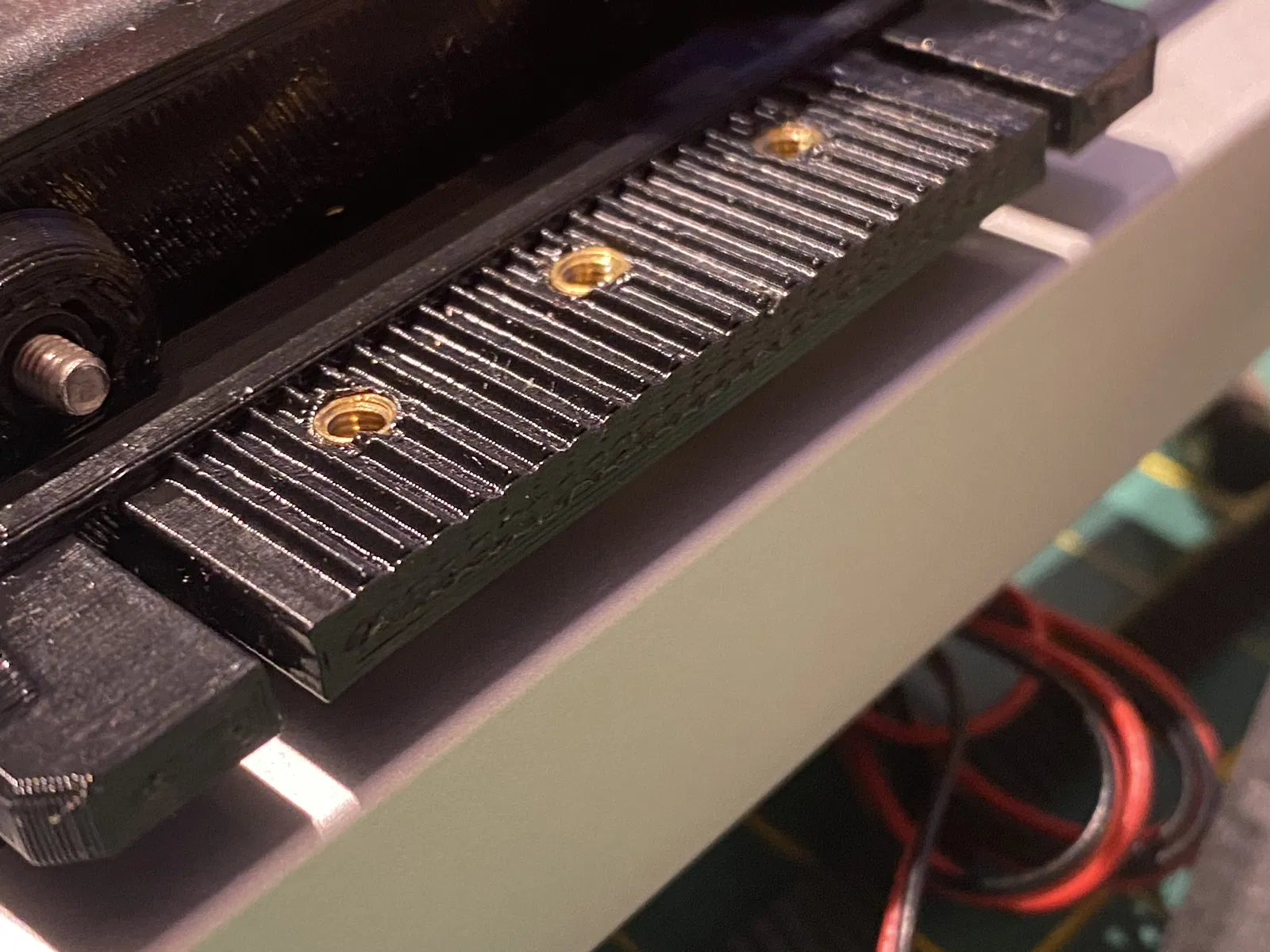

Ép 3 short heat inserts vào Vortex V2 bracket ở 3 lỗ của phần kẹp belt. Bắt đầu từ mặt nhẵn chứ không phải mặt gân.

Khi bearing block đã siết chắc trên rail thì gắn bracket vào.

Nhét M3 nut vào mặt sau, nếu cần để giữ cố định thì chấm một tí keo 502 ở phía ngoài.

Trượt bearing về phía phải của rail, đừng để nó tuột rơi khỏi rail!

Gắn 2 con ốc bên phải để cố định extruder.

Gắn probe mount bạn chọn (captive top nut hoặc free top nut) & gắn countersunk bolt để nó ăn với nut bên trái. Gắn thêm bolt của top probe mount để cố định vào extruder.

Lấy tensioner slider & lắp heat insert loại dài tiêu chuẩn từ phía pulley.

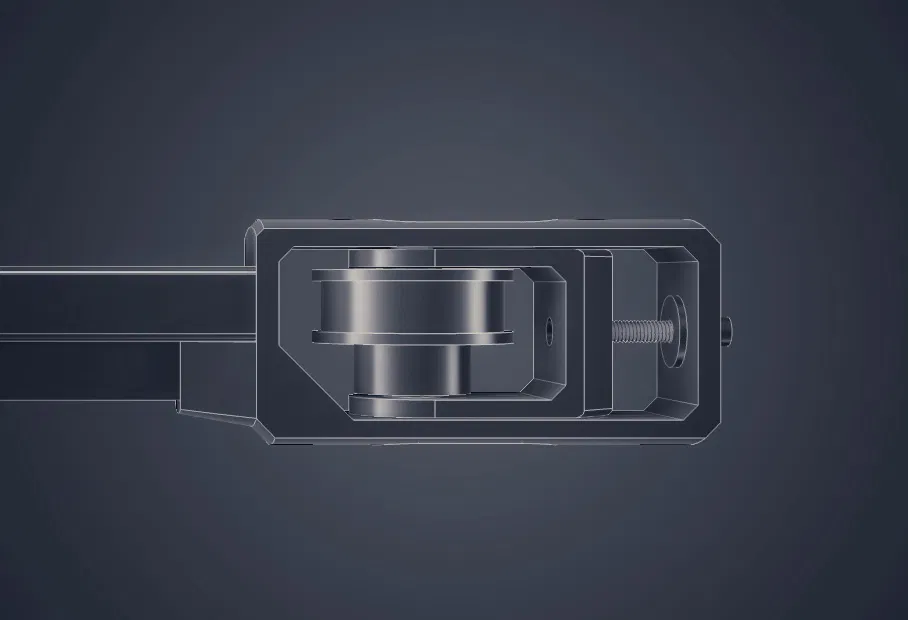

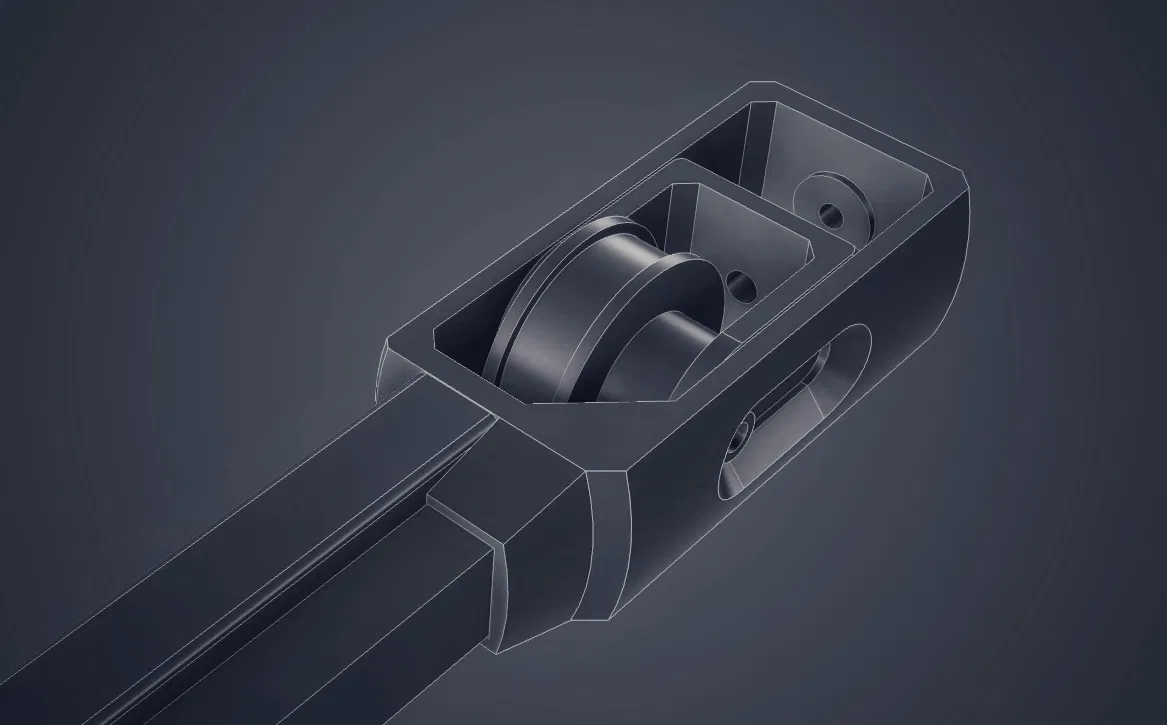

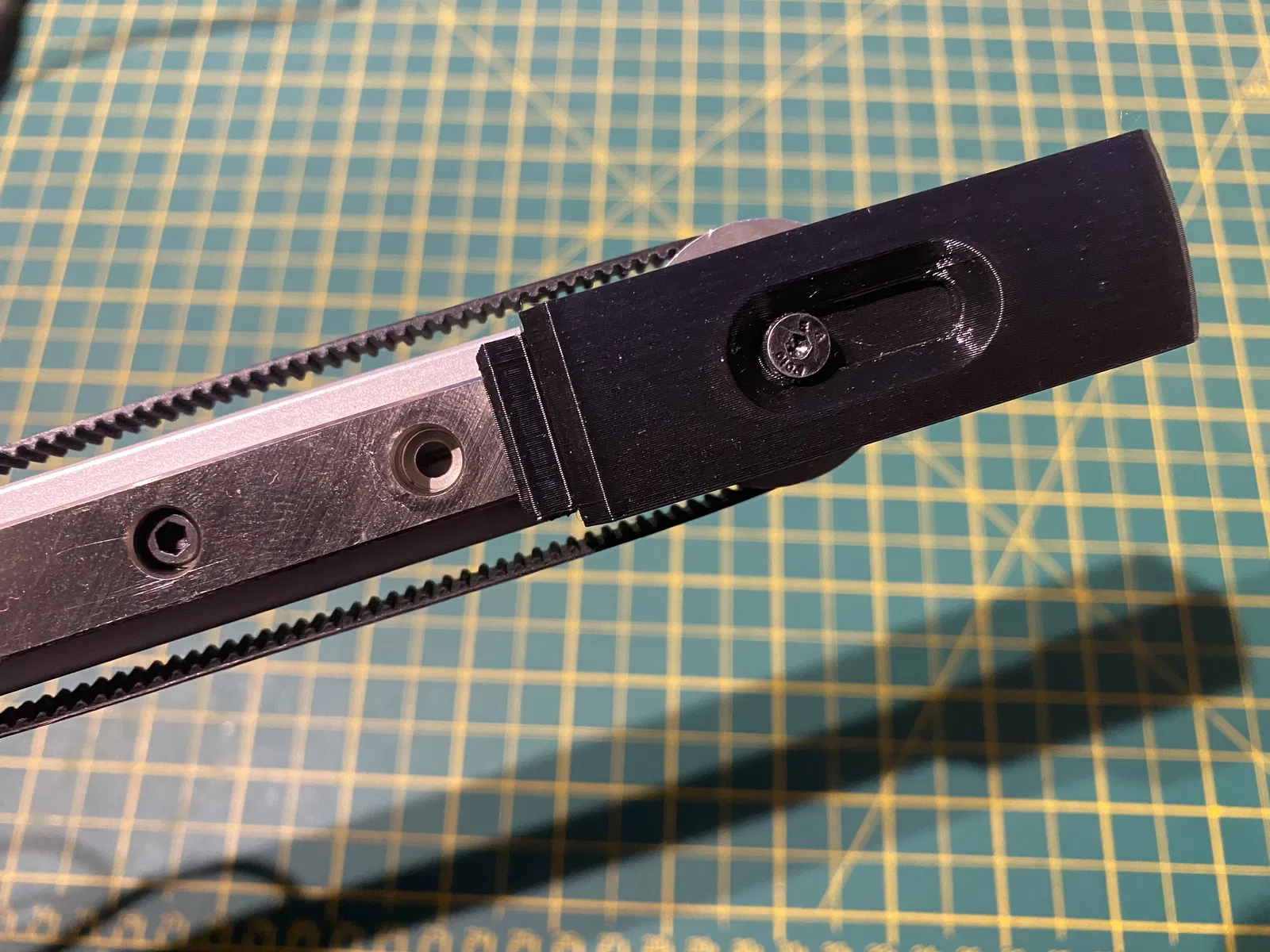

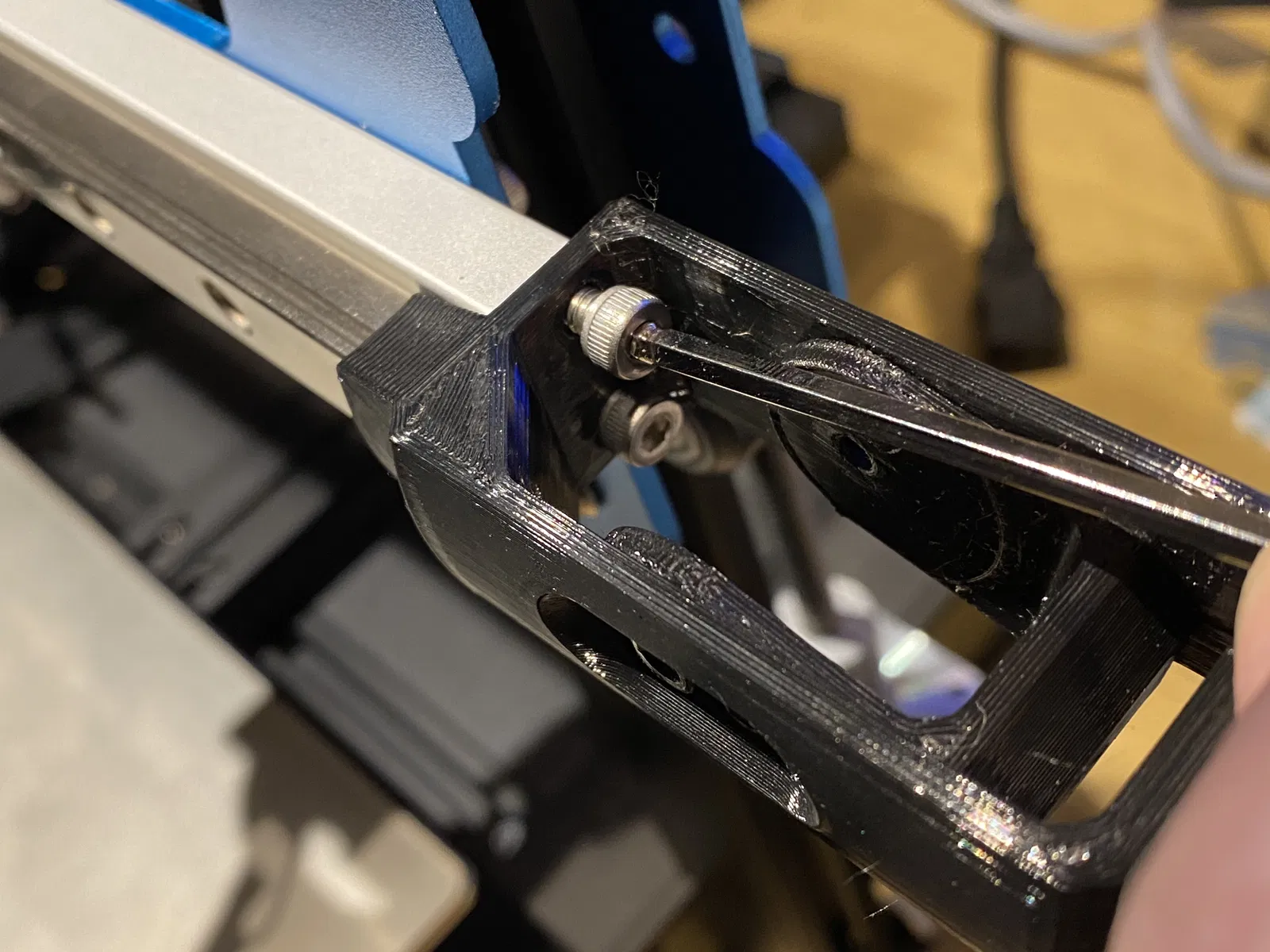

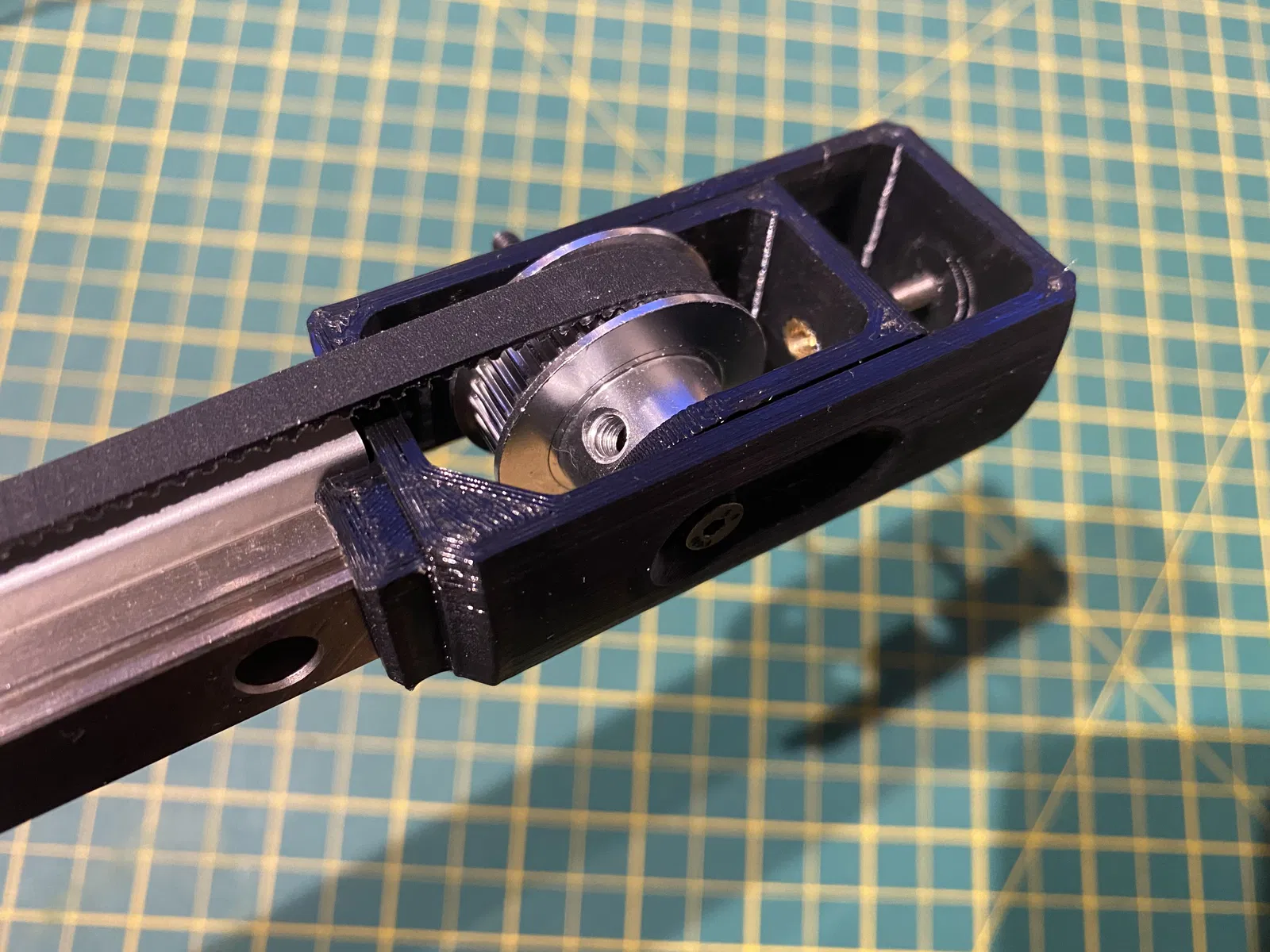

Giờ cẩn thận bấm tensioner slider vào trong block, gắn cụm này vào đầu phải của thanh 2010 extrusion, đảm bảo nó ngồi phẳng & vuông! Có thể cần chỉnh nhẹ đoạn này. Cái này phải chuẩn! Siết bằng 2 con M4 bolts. Tiếp theo gắn tensioner roller vào pulley & cố định vào tensioner bằng nut & bolt 30mm, để set screws hướng ra ngoài. KHÔNG lắp set screws vào tensioner pulley, để nó quay tự do trên roller. Lắp bolt chỉnh tension & washer rồi kiểm tra chạy mượt.

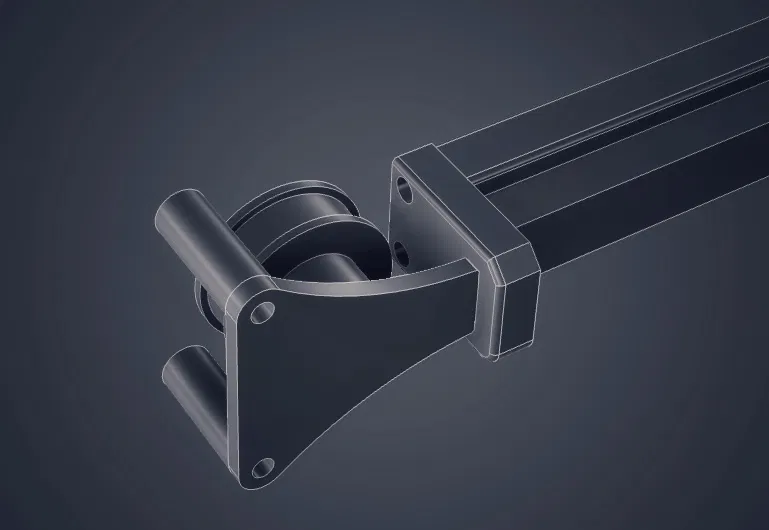

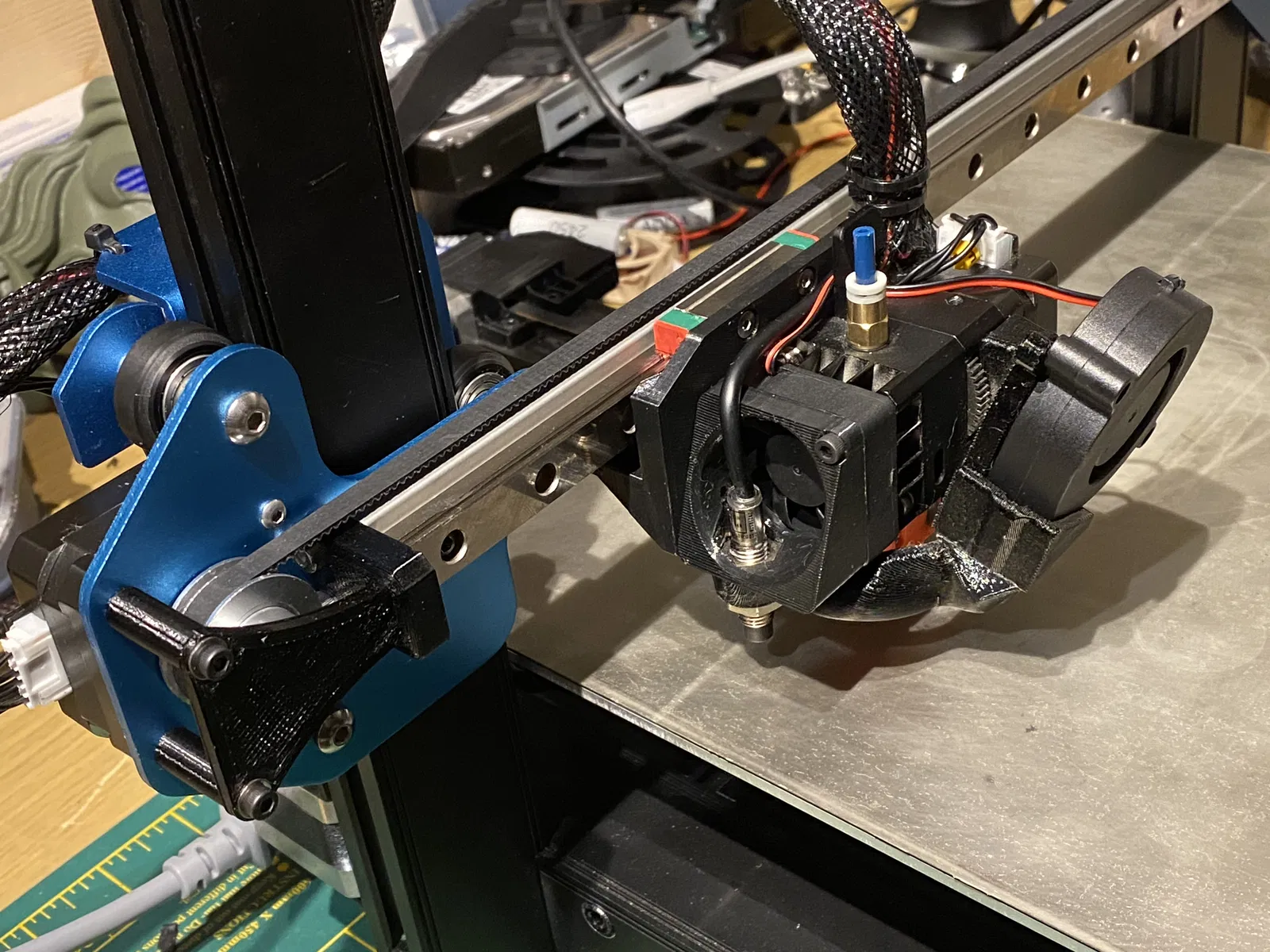

Gắn x endstop bằng M4 bolts ở đầu trái của thanh 2010 extrusion. Gắn motor vào Z bracket bằng button head bolts ở bên phải, lắp pulley còn lại lên trục motor với set screws hướng ra ngoài. Tiếp theo gắn cover plate & spacers rồi siết ốc cố định.

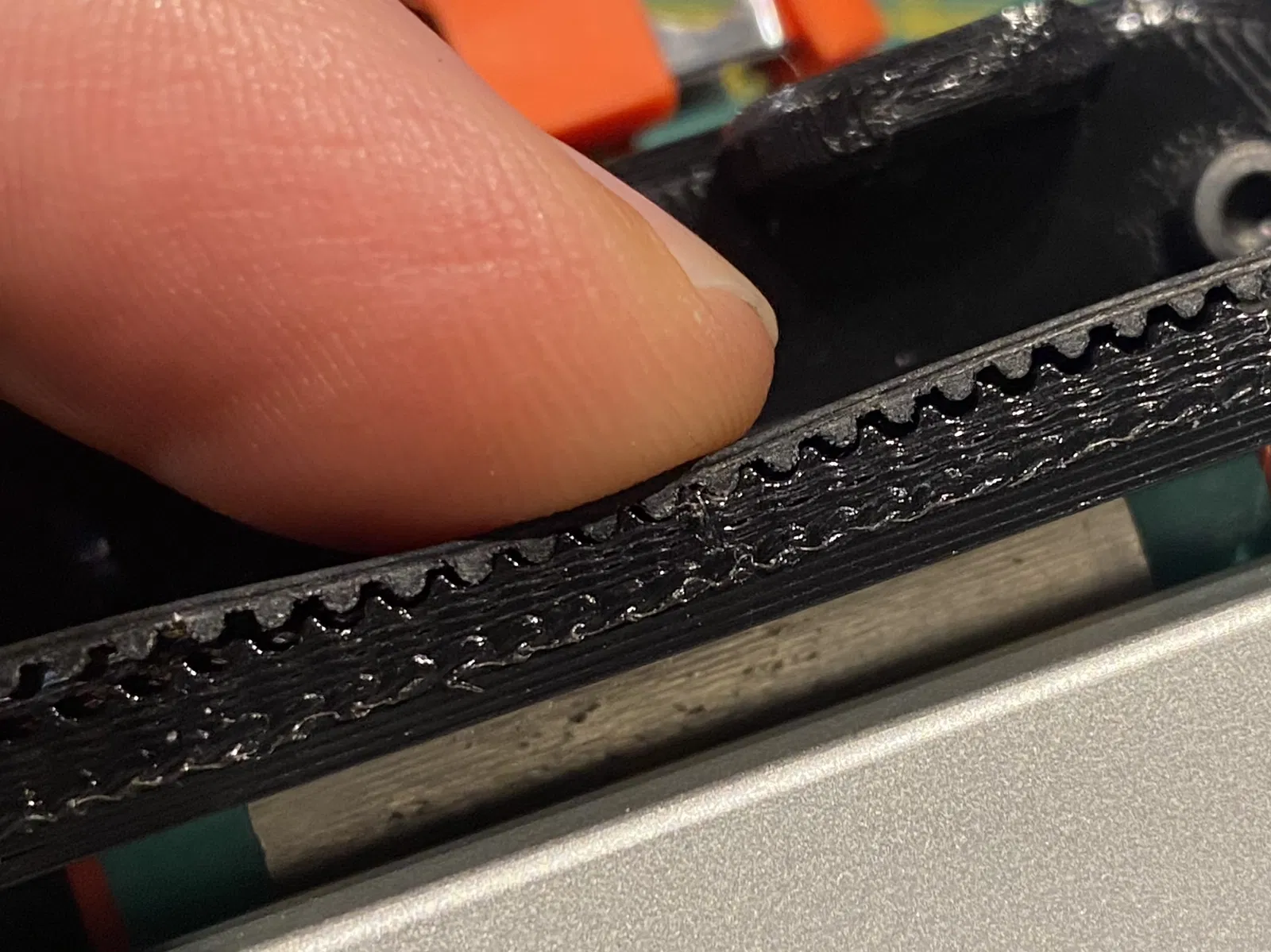

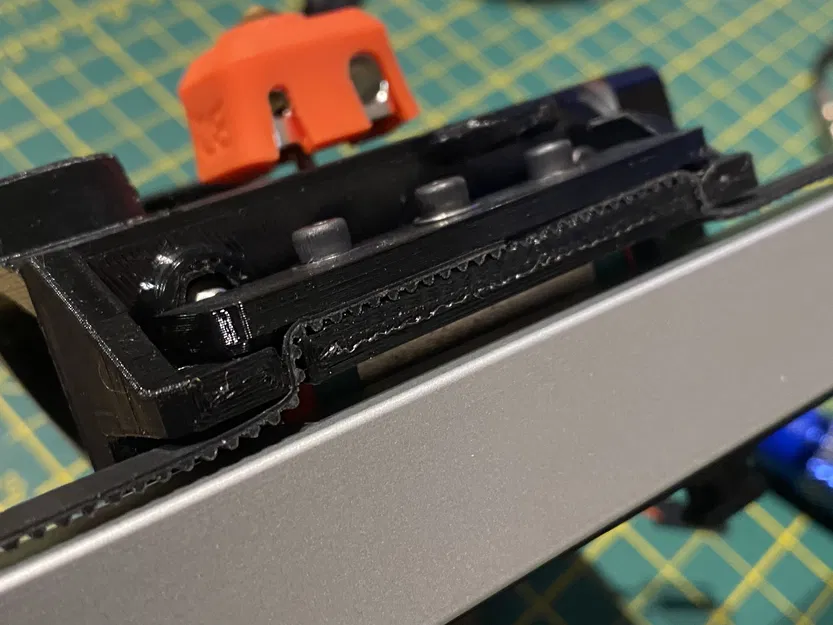

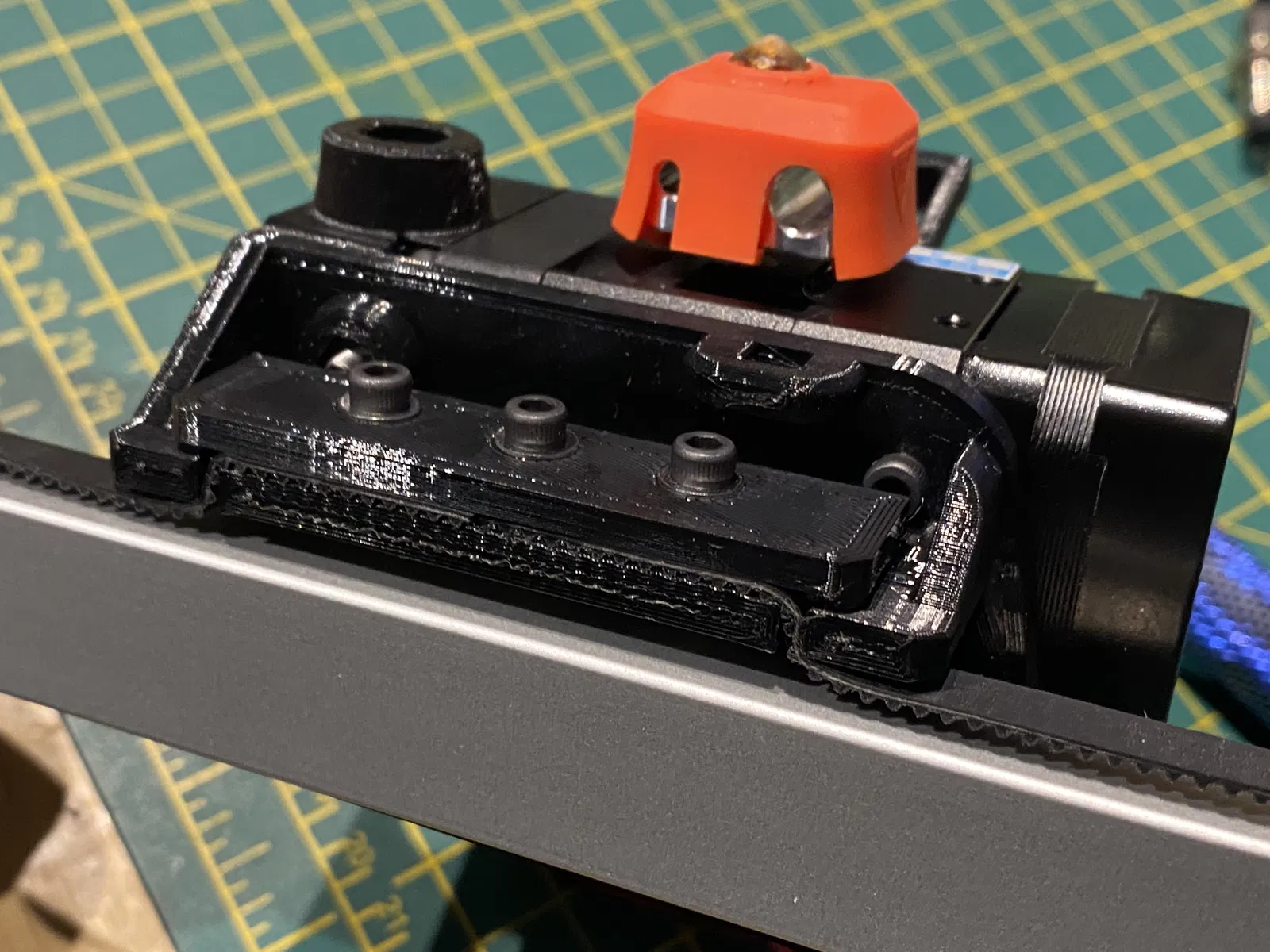

Luồn belt qua toàn hệ & kẹp cố định ở mặt sau của carriage bracket.

Canh đúng chiều cao probe rồi đặt probe offset:

PROBE OFFSET -34, 6.4, 0

Xem hình để tham khảo thêm.

Nhớ đăng make nha! Có câu hỏi hay trục trặc gì thì hỏi trước, đừng để review xấu chỉ vì bạn gặp lỗi lúc làm nhé!
