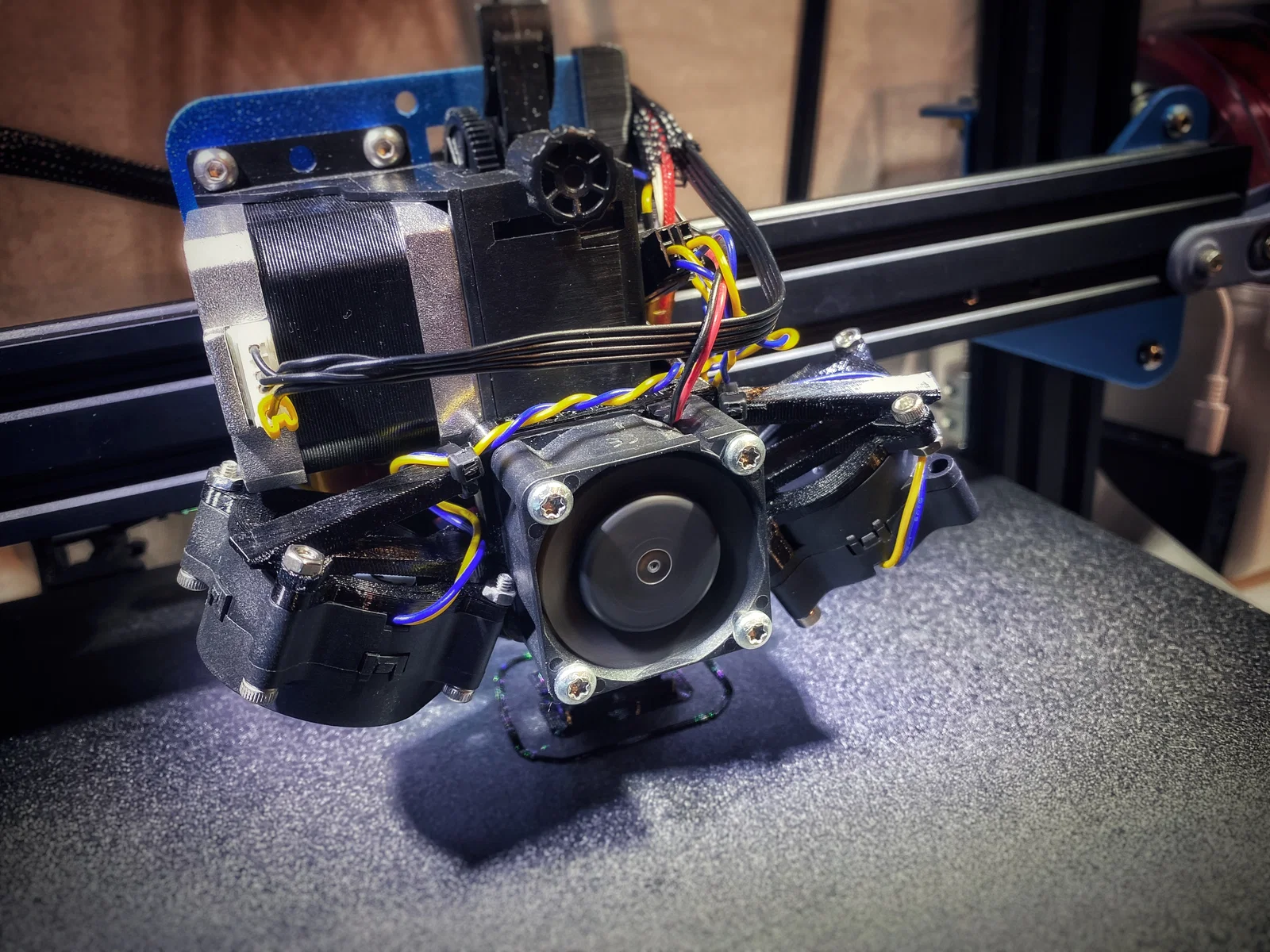

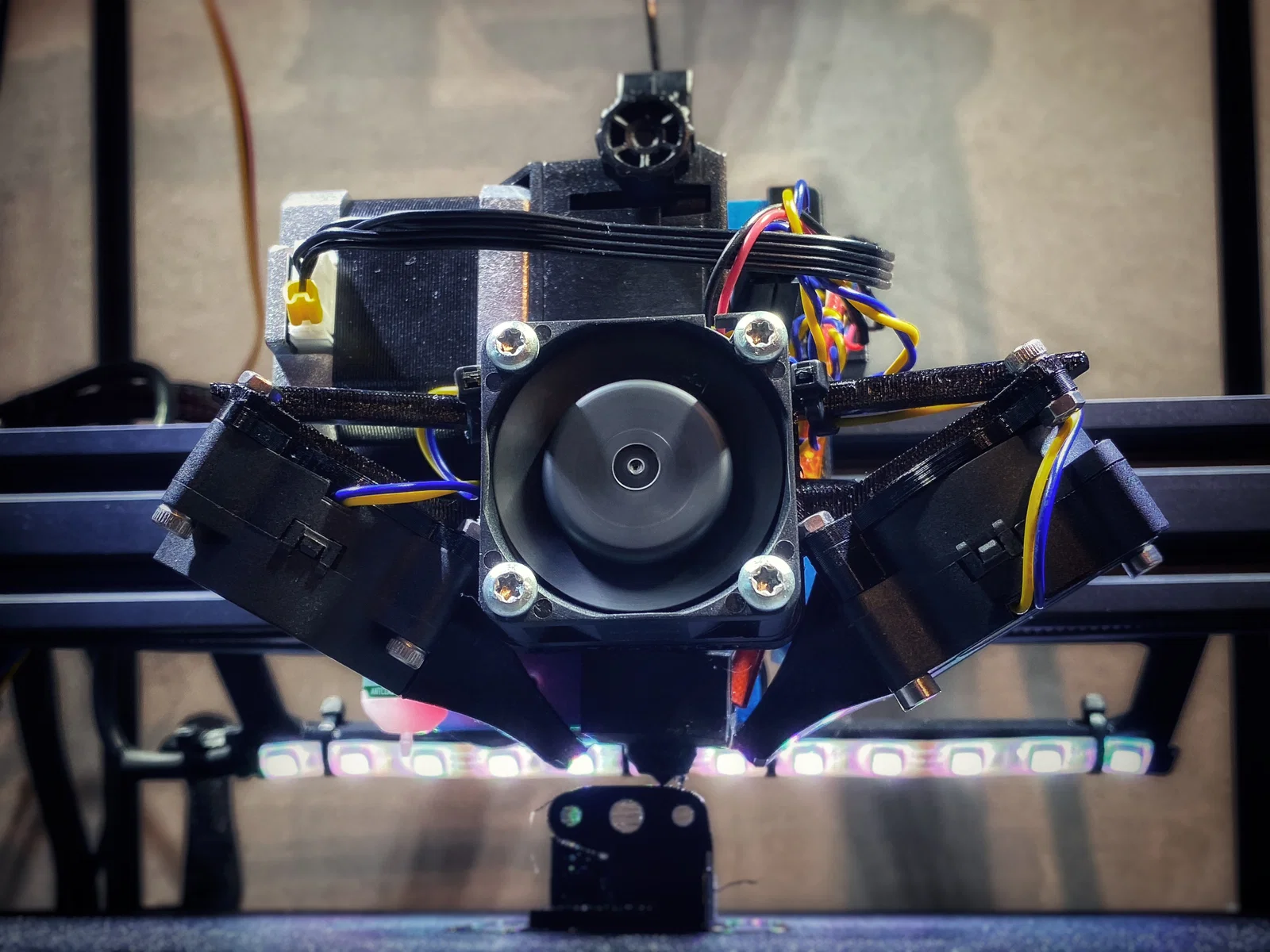

NEMESIS Dual Fan Unit cho Sovol SV01 – BMG, E3DV6 & tuỳ chọn quạt 5015

Xin trân trọng giới thiệu “ác nhân” chuyên trị mọi anh hùng của bạn, kẻ phản diện khoác đồ đen.

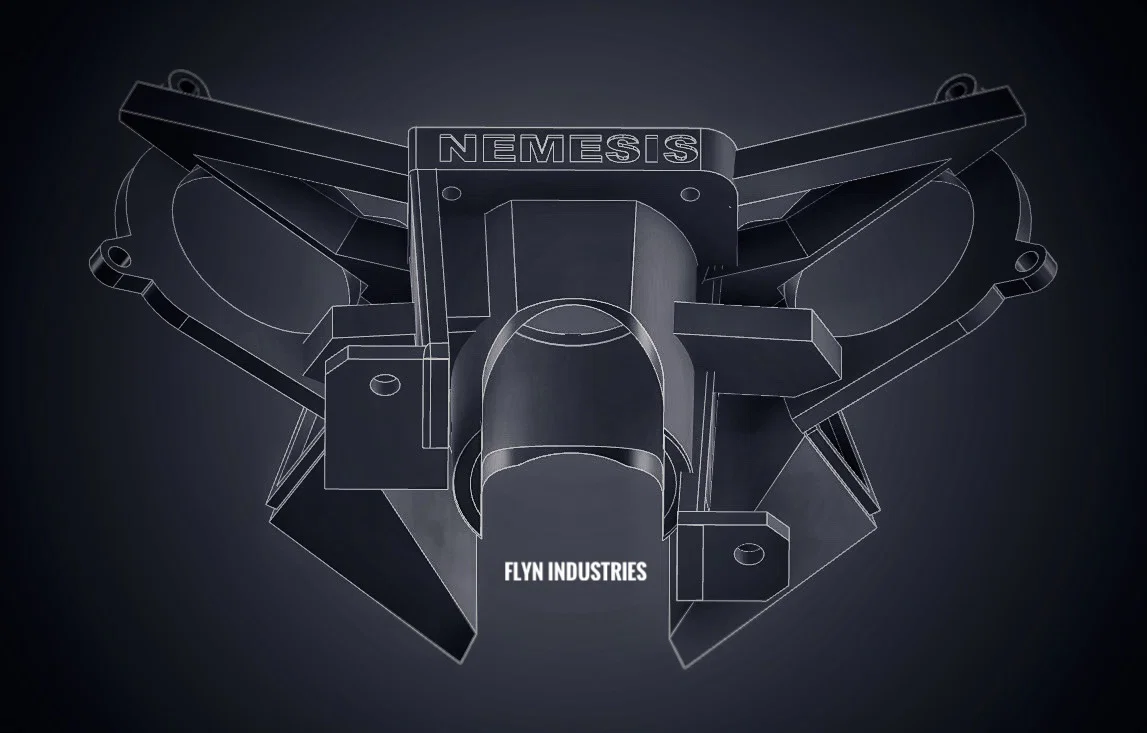

NEMESIS!

Chúc bạn vui vẻ!

edit: Đã thêm phiên bản dùng inductive probe & phiên bản dùng heat insert cho hệ E3DV6.

LƯU Ý: cần thay đổi firmware để dùng các phiên bản Inductive probe.

edit: Giờ có sẵn ngàm BL Touch dạng tích hợp (mang từ các bản v1 chưa phát hành), đồng thời cập nhật vòng gắn quạt 5015

edit: Giờ có tuỳ chọn ống gió quạt cho E3DV6!

edit: Giờ có bản đầy đủ cho BMG & ED3V6!

Ngoài ra có thêm SV03 BL Touch Bracket dạng thử nghiệm!

edit: Giờ có tuỳ chọn quạt 5015! Chế độ Super Overkill: BẬT!!!

edit: Giờ có X10DR X-axis Range Extender để đạt full không gian in 290mm khi dùng BMG!

edit: Giờ có Nemesis Singles, chọn phe của bạn, rồi chọn bộ phận quạt

Nhớ chọn đúng phiên bản cho máy in của bạn!

edit: Cập nhật Nemesis Models với lỗ tiếp cận bên trái!! Ngon hơn!

edit: Giờ có ngàm Pinda Probe bắt cứng (hard mounted)!! Chỉ tương thích với BMG & E3DV6 & quạt 4020.

edit: Giờ có kèm tấm adapter quạt hotend 30mm.

Các cụm BL Touch tích hợp mới nên dùng chung với range extender X10DR, nhất là khi đi với extruder BMG!

PRINTING

In phần thân chính (main body) theo đúng tư thế đứng như lúc import vào slicer và bật supports, thêm custom supports giữa các trụ (pylons) trên & dưới ở bên trái & bên phải. Đây là cách in sạch nhất. Các phần khác cần supports là ngàm BL Touch & mép dưới của các fan shrouds. Slicer của bạn sẽ tự biết cần làm gì.

In các fan ducts nằm trên mặt phẳng bắt ốc (flat mounting faces) và dùng support cho phần overhang.

Dùng PETG trở lên

0.2 layer height

INSTALL

Lưu ý: chiều cao ngàm BL Touch được dùng chung trong toàn bộ thiết kế & áp dụng cho nhiều hotend có độ cao khác nhau, vì vậy nếu dùng hotend tiêu chuẩn thì sẽ cần long đền (washers). Luôn kiểm tra chiều cao probe trước khi home lần đầu!!

Motor extruder của máy cần xoay 90º ngược chiều kim đồng hồ để đầu jack quay ra phía bạn, xem hình.

Lưu ý: đảm bảo bạn lắp đúng các chi tiết extruder và nhớ con ốc nào lắp vị trí nào vì chúng có chiều dài khác nhau. Lắp sai có thể làm hư linh kiện.

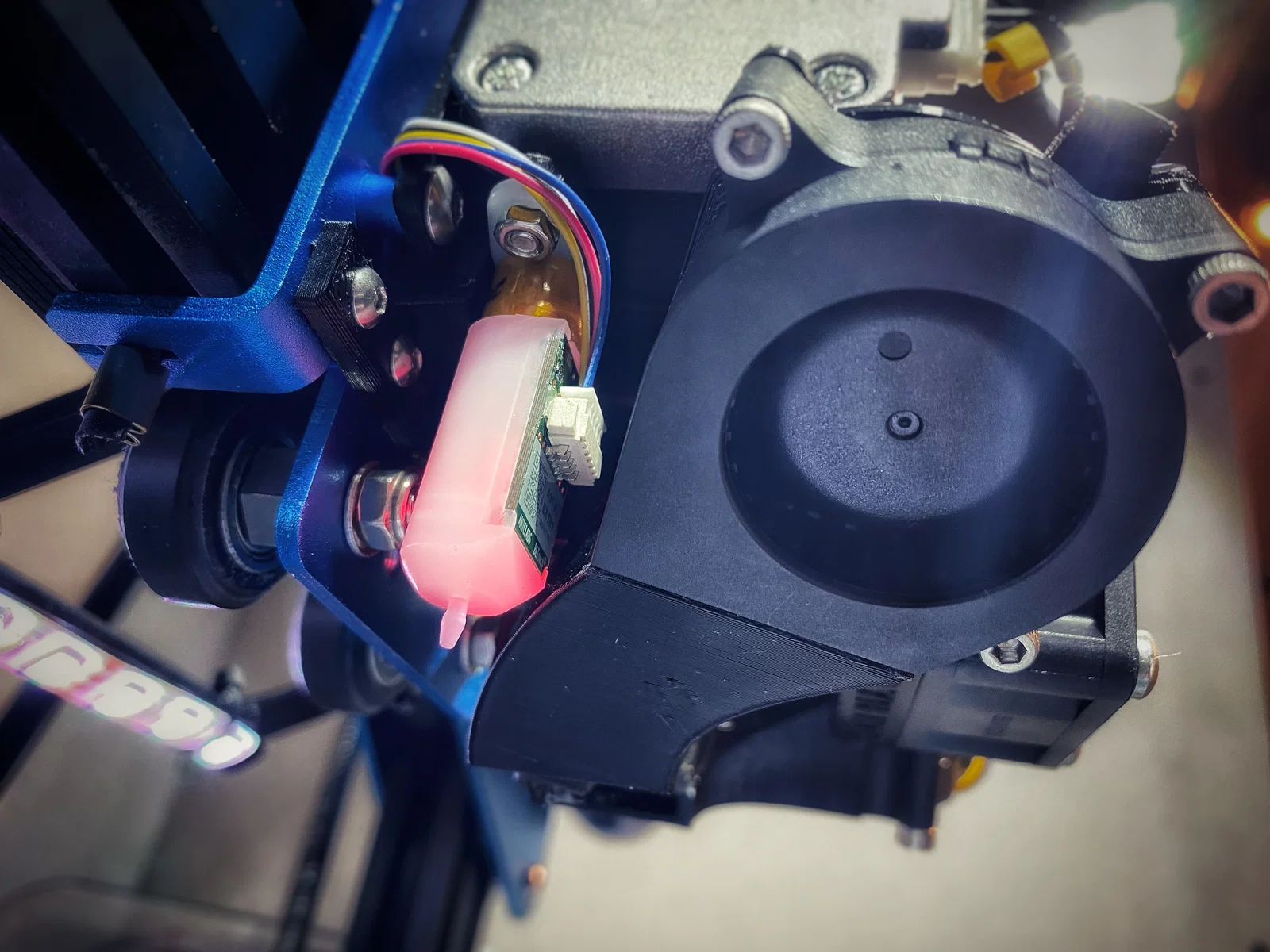

Gắn BL Touch lên ngàm bằng vít máy M3 8mm đầu chìm (counter sunk) & ê-cu, sau đó gắn cả ngàm lên đầu in TRƯỚC KHI lắp main body! Đừng siết quá tay kẻo bể ngàm.

Lắp main body bằng 2 con vít máy zin của máy in. Lưu ý tuỳ chất lượng bản in, bạn có thể phải chà nhám mặt overhang nằm dưới chữ dập nổi “NEMESIS” để tránh cấn vào vỏ extruder. Đây là do cách cụm đầu in hoạt động.

Tiếp theo gắn các vòng bắt quạt (fan mounting rings) bằng 1 vít máy M3 8mm đầu chìm vào tay trụ (lower pylon arms) của main body, dùng đúng các lỗ đầu chìm duy nhất trên vòng. Lưu ý 2 vòng không giống nhau & phải lắp đúng bên của cụm. Đừng siết quá tay!

Sau đó gắn quạt vào vòng bằng 3x vít máy M3 20mm đầu dù (button head) & ê-cu cho bên trái.

Bên phải dùng x2 vít máy M3 25mm đầu dù & ê-cu; riêng vị trí trên cùng để bắt vòng vào upper pylon: dùng vít 8mm nếu bạn không có vít máy M3 30mm đủ dài để xuyên qua toàn bộ cụm tại tay upper pylon.

Dùng spacer cho quạt (fan mounting spacers) nếu cần ở bên phải. Xem hình.

Rồi ướm thử fan shrouds (dry fit). Các shroud phân trái/phải, nên nhớ kiểm tra cho vừa & không cấn heater block và áo silicone. Tháo ra & chấm mỗi góc của bề mặt tiếp xúc một chấm nhỏ keo 502 (super glue) rồi ép cố định vào lỗ quạt. Làm đúng thì khi cần tháo vẫn bẻ ra được tương đối dễ. Đừng bôi keo kín toàn bộ bề mặt vì keo sẽ chảy xuống bed in — làm vậy là “tự làm khổ” đó!

Tới quạt hotend: dùng 4x vít máy M3 25–30mm đầu dù hoặc vít gỗ tự ren (self tapping) bắt vào main body. Đừng siết quá tay!

Đi dây quạt vào loom của máy. Xong!

Probe Offsets

SV01 Separate BLTouch Mount Standard: X -48.20, Y +1.1

SV01 Separate BLTouch Mount E3DV6: X -48.20, Y +15.97

SV01/SV03 Integrated BLTouch Mount Standard: X +34.40, Y +11.30

SV01/SV03 Integrated BLTouch Mount E3DV6: X +27.60, Y +26.30

SV01/SV03 Integrated M8 Pinda Mount: X -27.18, Y +18.64

SV01/SV03 Heat Insert E3DV6 BLTouch: X +27.60, Y +26.30

SV01/SV03 Heat Insert E3DV6 M12 Inductive Probe: X +27.3, Y +19.3

Z offsets đa số trường hợp sẽ cần washers hoặc spacers, vui lòng kiểm tra kỹ trên hệ của bạn TRƯỚC KHI dùng và set theo nhu cầu của bạn.

Tôi không chịu bất kỳ trách nhiệm nào dưới mọi hình thức đối với mọi thiệt hại gây ra cho người, tài sản hoặc cho chính máy in của bạn; bạn tự chịu rủi ro khi sử dụng các file này.

Required Hardware

1x 4020 Axial Fan - hot end

2x 4020 Radial Fans - Parts cooling

2x M3 8mm Countersunk machine screws & nuts - BL touch Mount

2x M3 8mm Countersunk machine screws - Fan mounts

3x M3 20mm Button head machine screws & nuts - Left parts fan

2x M3 25mm Button head machine screws & nuts - Right parts fan

1x M3 8mm (OR) 30mm Button head machine screw & nut - Right parts fan upper

4x M3 30mm Button head machine screws (OR) 30mm Self Tappers - Hot end Fan

8x M3 nuts - total for above parts
