Bộ giá đỡ công cụ Gridfinity cho đội VEX Robotics

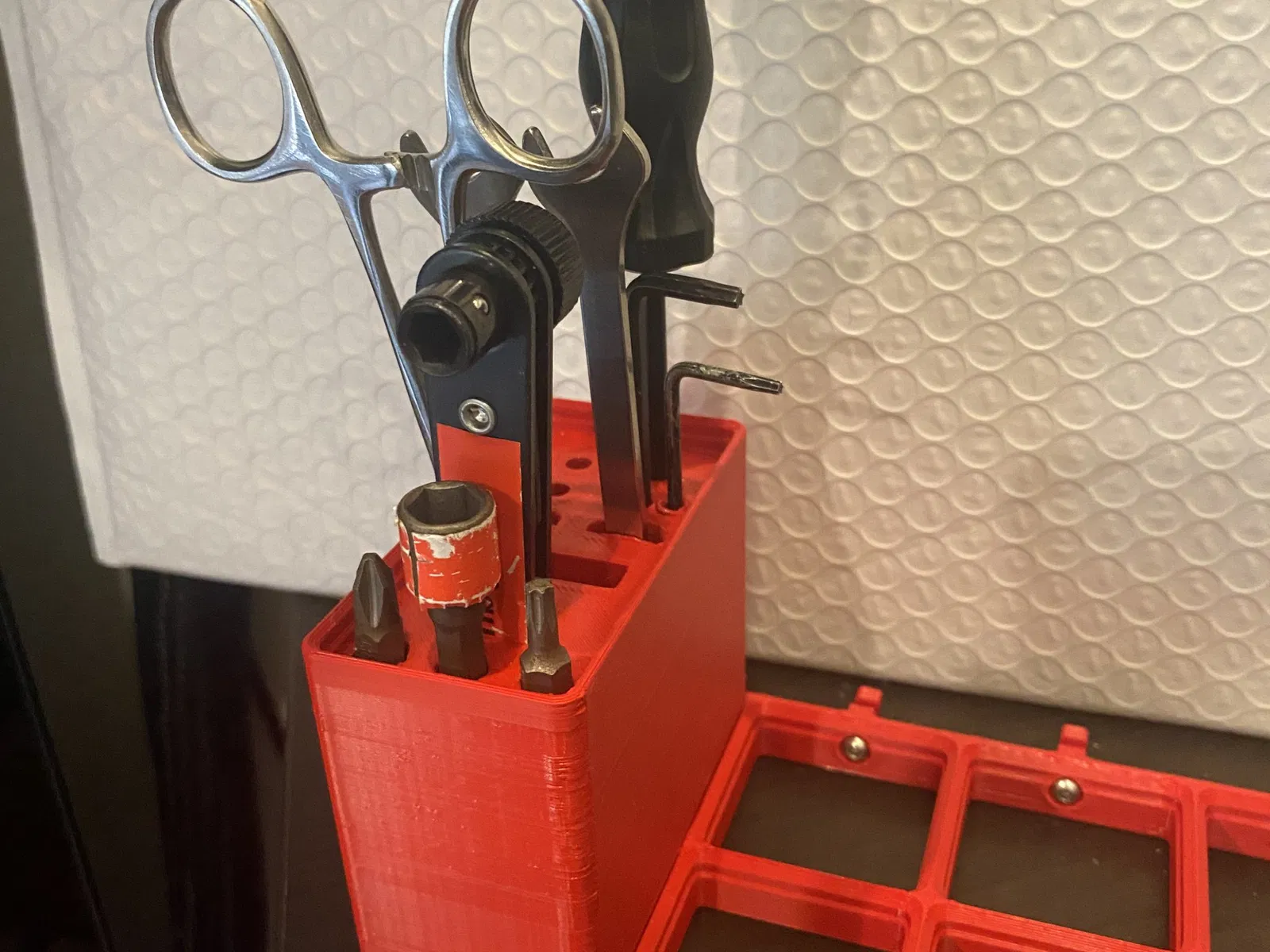

Công cụ để mỗi đội VEX của tôi để mỗi đội làm việc trên một robot có cùng một bộ công cụ và mỗi công cụ có một vị trí để tất cả các công cụ được đặt lại và không có gì bị bỏ lại hoặc để trên khay/thùng với các bộ phận robot chưa (chưa) được gắn vào robot.

Hầu hết các công cụ là các bộ phận tiêu chuẩn đi kèm với bộ siêu kit của đội, ngoại trừ kìm mũi nhọn nhỏ và tua vít góc phải từ Harbor Freight cùng với các đầu T-9, T-15 và đầu cờ lê.

Mô hình tôi in sử dụng Inland Tough PLA ở 215 độ với 20% độ đặc. Tôi đang sử dụng V3 1 eSlicer V5 0 Filament Friday ExtraFast 0 28 Profile của CHEP. Gcode này in cho tôi trong khoảng 4 giờ 20 phút.

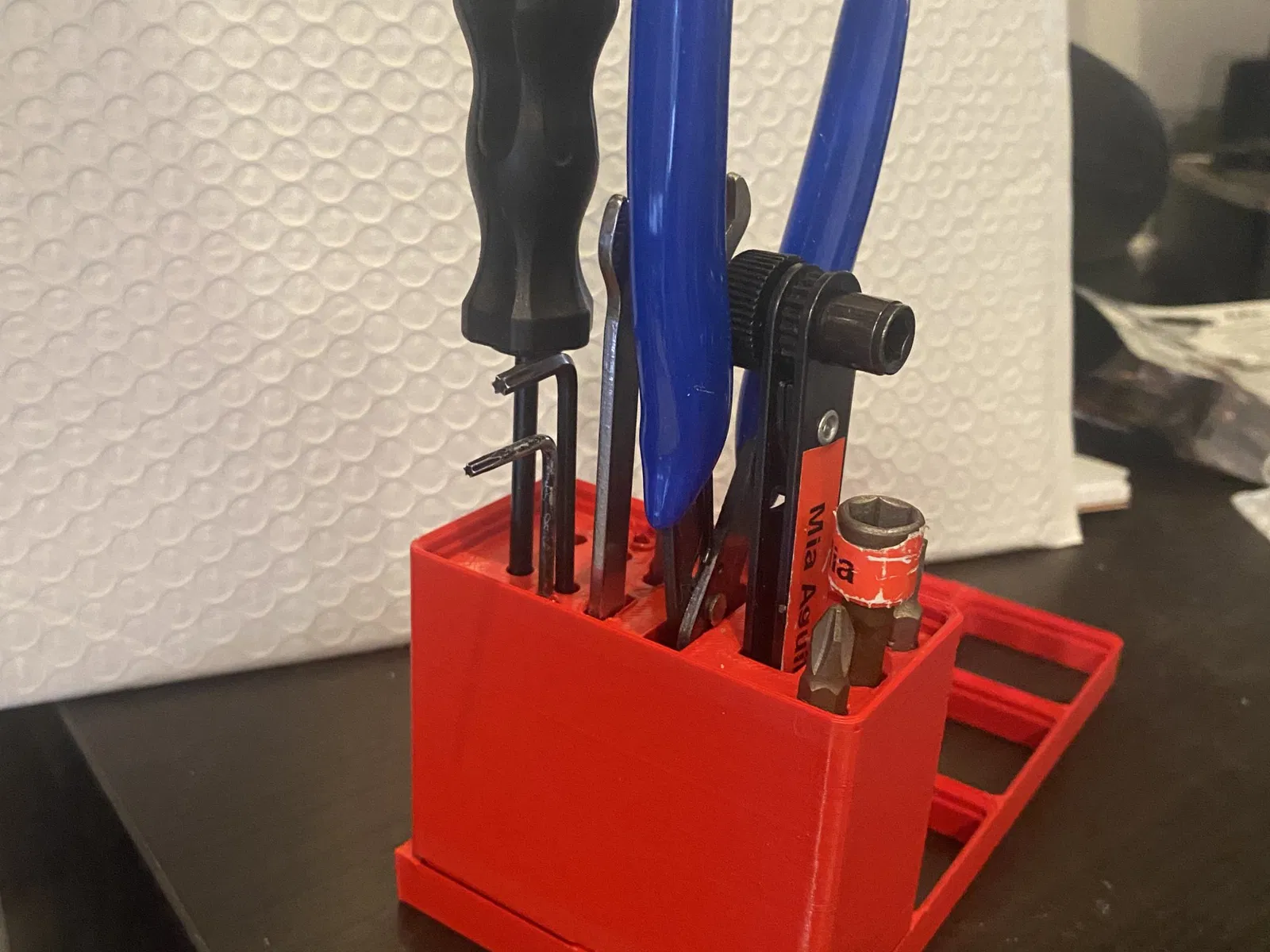

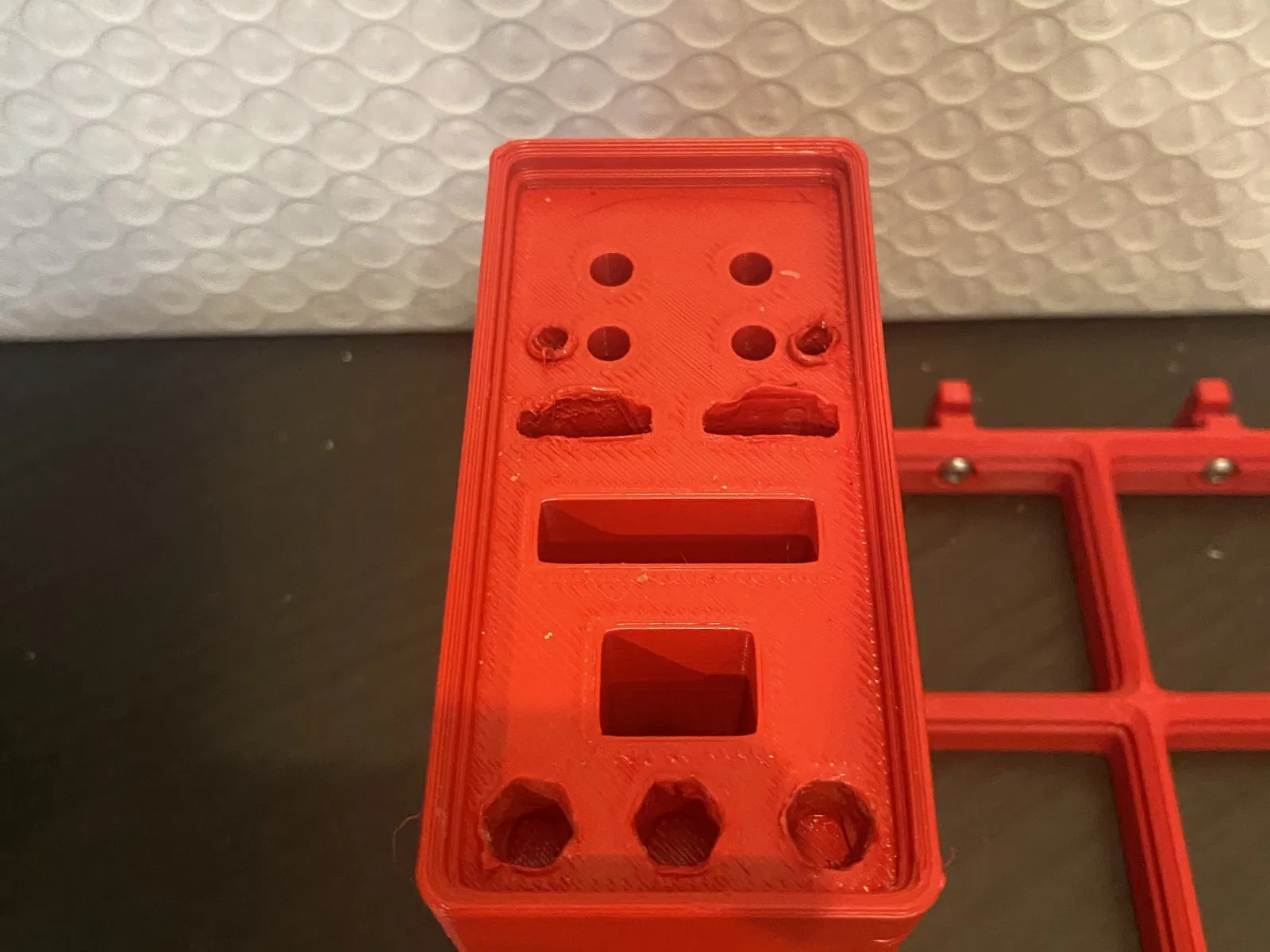

Lưu ý: Trong bản in thử nghiệm đầu tiên, tôi vô tình làm cho một số lỗ chỉ hơi nhỏ, vì vậy tôi đã làm nóng các công cụ để làm cho các lỗ lớn hơn một chút--chỉ trong trường hợp bạn thấy một số chỗ lỏng lẻo trong những bức ảnh đầu tiên. Tôi đã thay đổi kích thước và cố gắng giảm bớt một số khối lượng, nhưng không thích thời gian và hỗ trợ thêm. V3 có kích thước lỗ phù hợp và không cần bất kỳ hỗ trợ nào. Ngoài ra, tôi đã quên kìm mũi nhọn nhỏ trong lớp học của mình, vì vậy nguyên mẫu được hiển thị với kìm cắt phẳng thay vì kìm.

V4 đã làm cho các lỗ đầu bit rộng rãi hơn để dễ dàng thả vào thay vì đẩy vào.
