Case Heltec V3 của tyler - Remix bởi Fypo

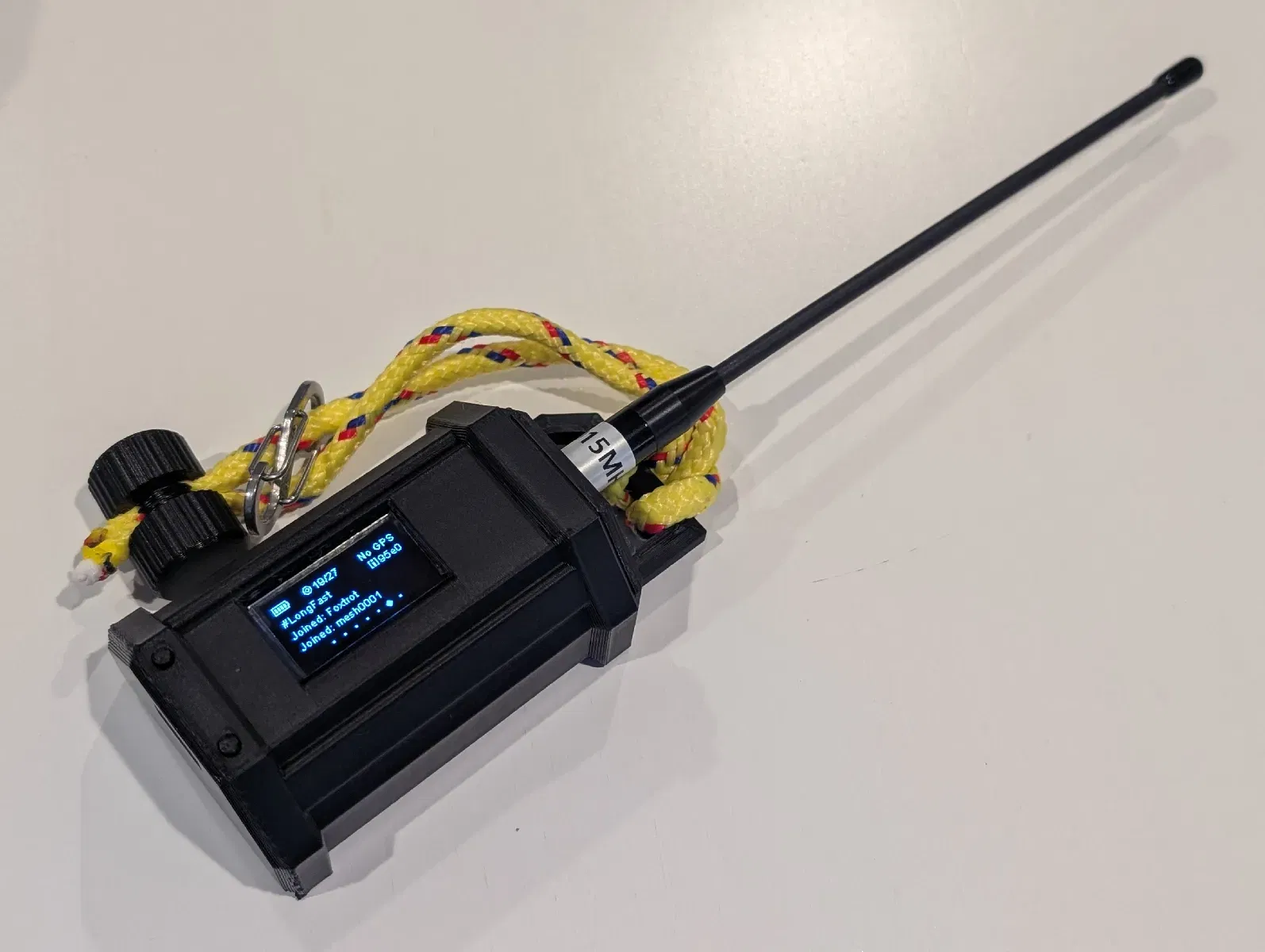

Tyler làm case Heltec V3 rất ngon, in được không cần supports (chỉ thêm brim cho nút). Bản remix chỉnh nắp trên để đai ốc SMA pigtail nằm lõm, chống xoay và cho antenna vặn sát để kết nối tốt nhất.
Mô tả
Thiết kế gốc bởi - @tyler_200709
Tyler thiết kế một cái case rất xịn. Mình in được không cần supports, chỉ cần thêm brim cho phần nút bấm.
Mình in full speed trên K1 của mình
0.2
PET-G CF
No Supports
Brim cho nút bấm
4 Walls
Mình dùng vít M2.5 6mm, tự ren (self tapping), đầu trụ (cap head).

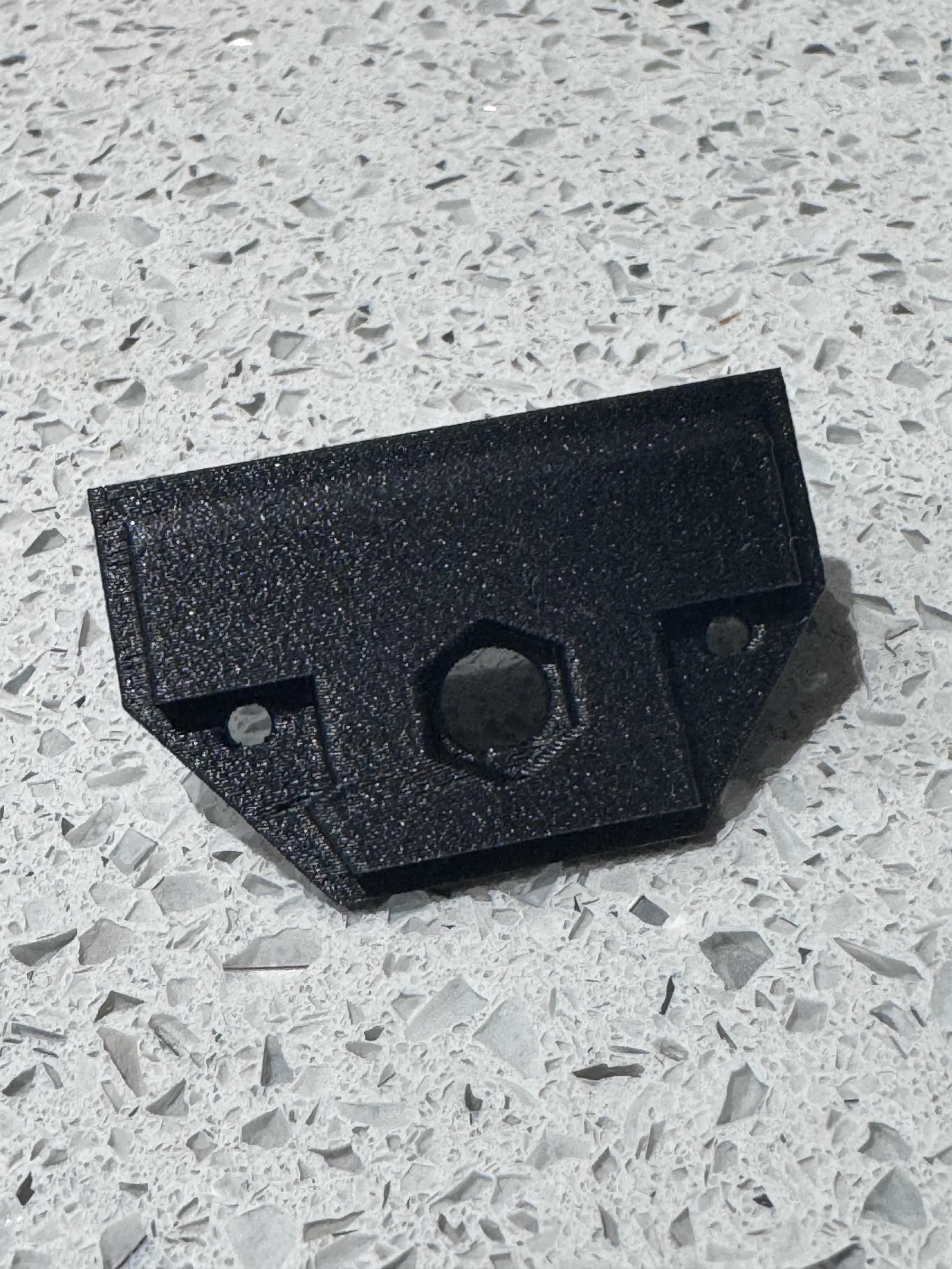

Mình remix phần nắp trên để cho đai ốc (nut) của SMA pigtail có thể lõm xuống. Cách này giúp SMA không bị xoay, đồng thời cho SMA thò ra khỏi case dài hơn, đảm bảo antenna vặn xuống hết để kết nối tối ưu.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
