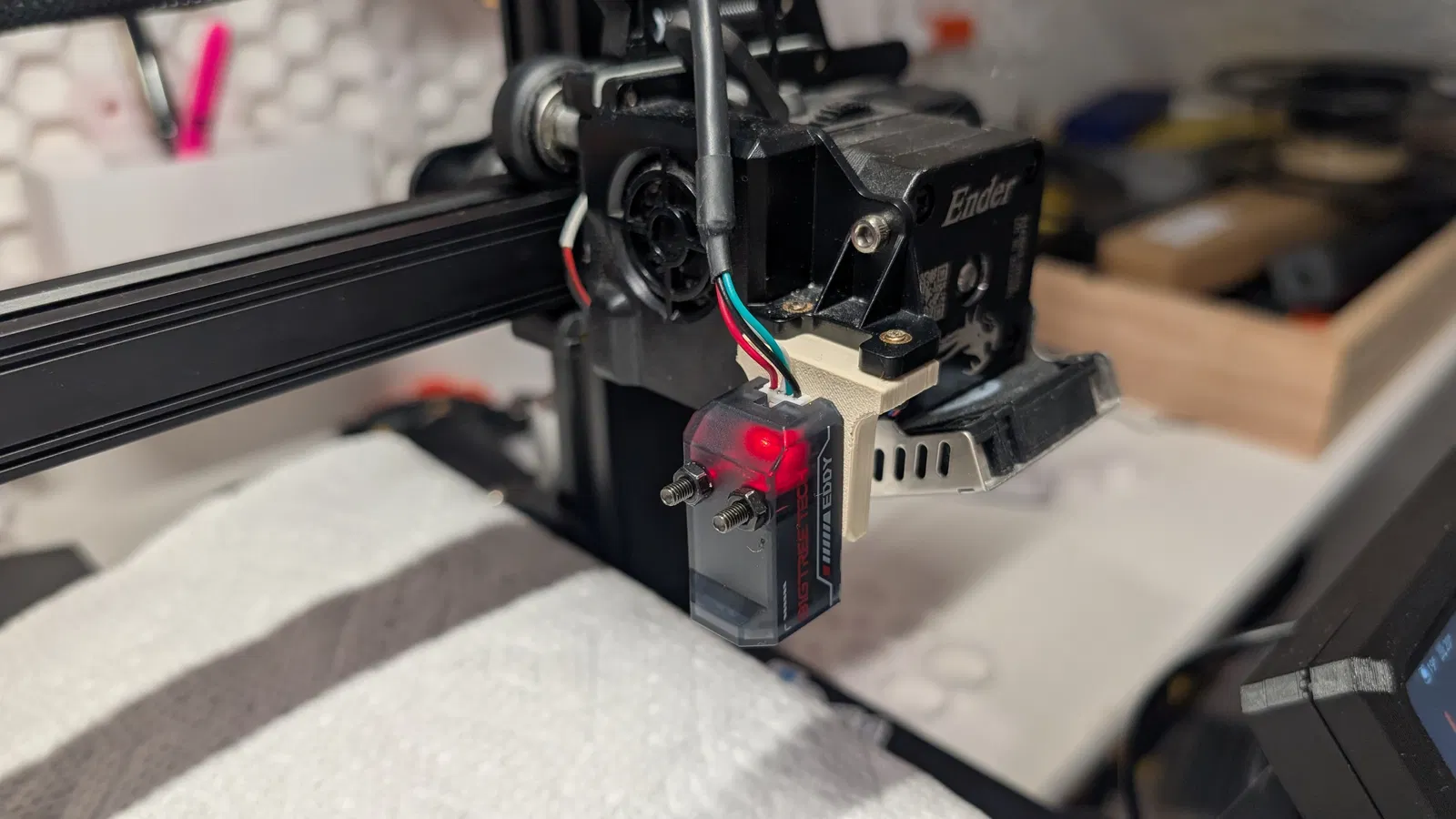

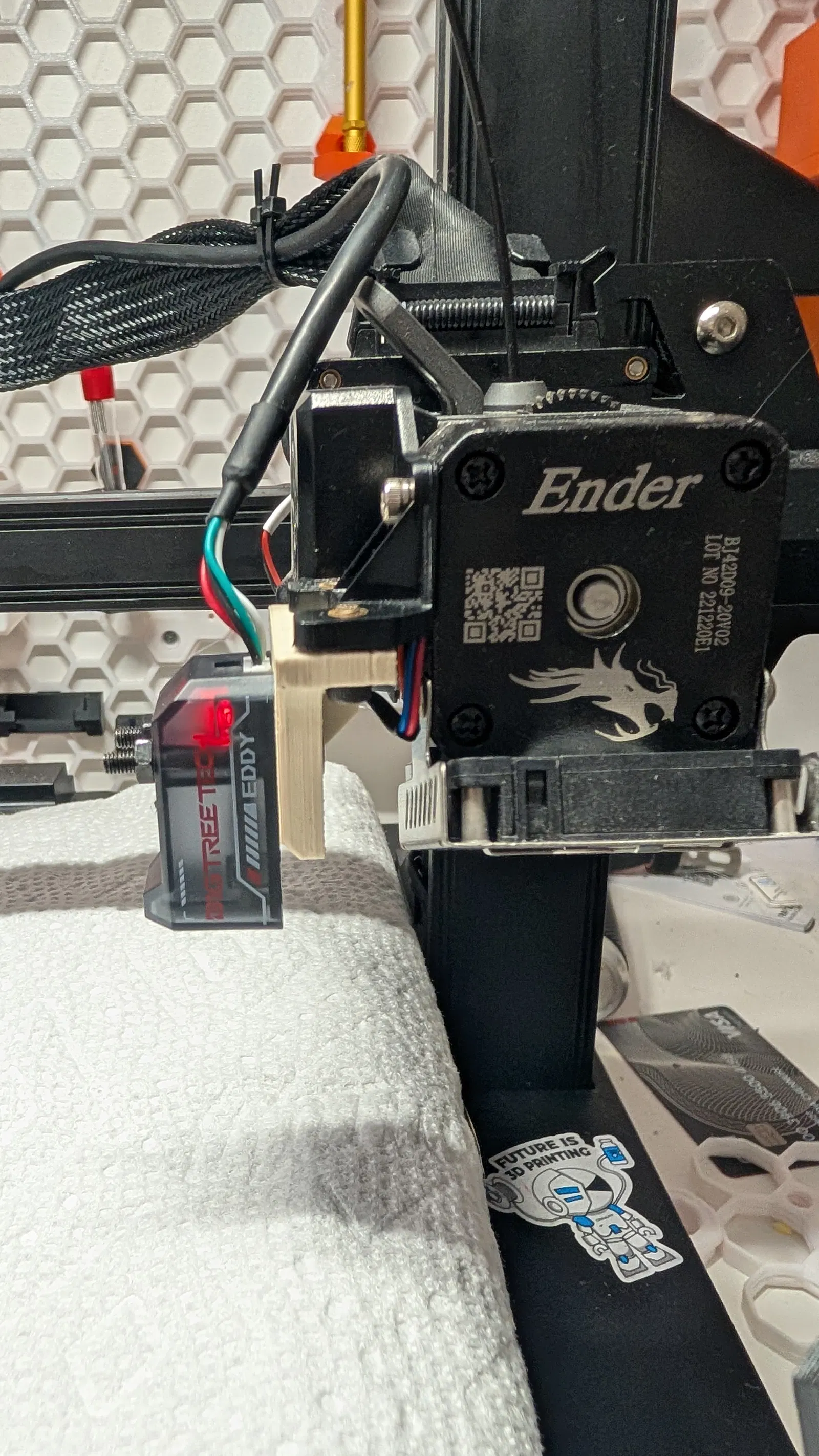

Ngàm chỉnh được BTT Eddy cho Creality Sprite Extruder Pro (Ender 3 S1/S1 Pro)

BTT Eddy là một món khá “khó chiều” để canh cho đúng. Yêu cầu đầu dò phải nằm cao hơn đầu nozzle 1.5–2 mm là một khoảng rất hẹp, trong khi Ender 3 (Sprite Extruder) có nhiều cấu hình nozzle và hot-end khác nhau nên càng khó canh. Mình đã thử vài mẫu thiết kế chuyên dụng đang có trên Printables, nhưng không cái nào chạy ổn định. Hoặc là nó bị thấp quá, hoặc là sát bed quá gây đủ thứ lỗi khi probing và homing.

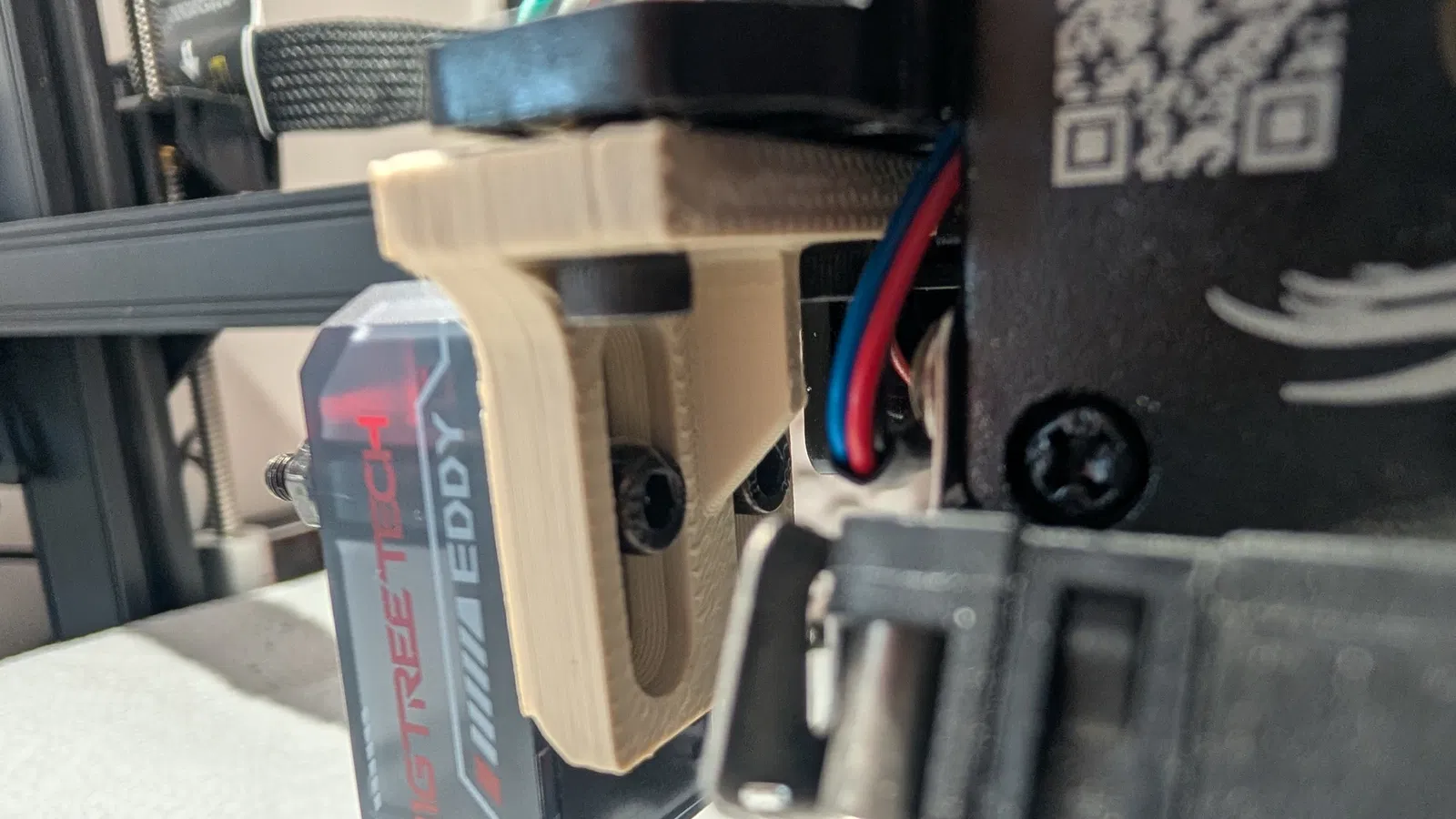

Mẫu này làm ra để giải quyết mấy vấn đề đó bằng cách cung cấp rail bắt vít có thể chỉnh được. Bạn có thể chỉnh vị trí probe theo thời gian thực và hiệu chuẩn hệ thống mà không cần tháo xuống rồi in đi in lại nhiều lần.

Không cần thêm hay chế phần cứng nào khác. Mấy con ốc M3 dài 25 mm đi kèm BTT Eddy là đủ để gắn. Nếu bạn muốn siết chặt hơn hoặc cố định “lâu dài” hơn thì thêm một cái long đền (washer) M3 vào ốc trước khi siết.

Thông số in (Print parameters):

Nếu được thì in 100% infill.

Còn tối thiểu thì in 3 walls và 30% infill.

[Calibration Block]

Khối cube kích thước 20mm20mmx20mm, dùng để cấu hình eddy current.

Mặt phẳng có độ dày ~2mm.

Khi chỉnh, nhớ kéo đầu dò Eddy cho tới khi nó chạm vào mặt phẳng ở phía mặt 2mm của calibration block, rồi khóa/siết ốc để cố định probe. Sau khi siết xong, nâng nozzle lên cho tới khi probe ở độ cao 20mm. Dùng khối cube 20mm trên block để đảm bảo đúng chiều cao.
