Đồ gá mài đục cải tiến (Better Chisel Sharpening Jig)
Đồ gá mài đục (jig) hỗ trợ đục từ 0.25–2.25 inch, có 2 vị trí kẹp (lower vise/upper vise) với khoảng cách canh góc 25° và 30°. Sau khi in có thể cần cắt lớp bridging và khoan lại lỗ ¼" để ngàm trượt mượt.
Mô tả

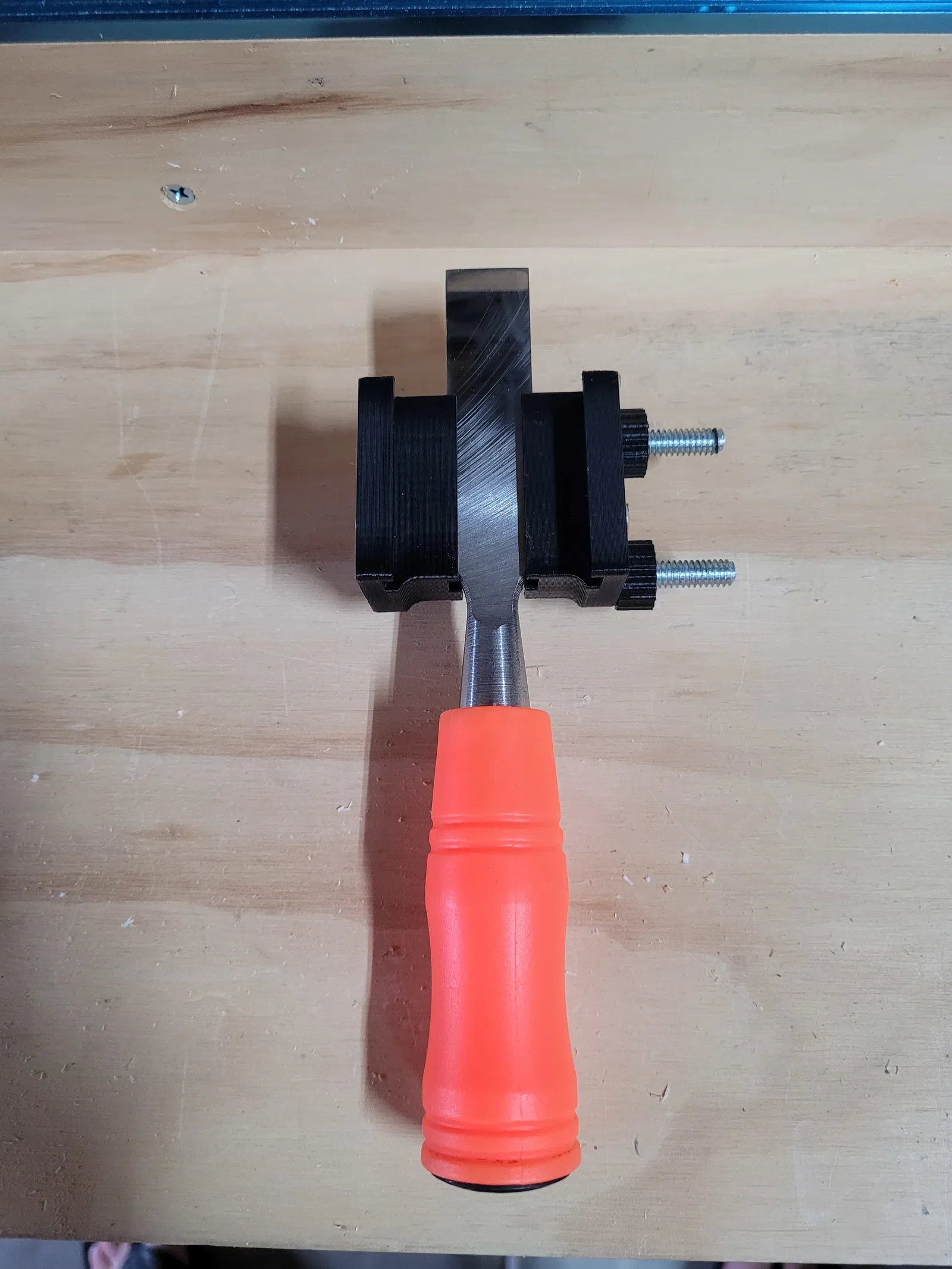

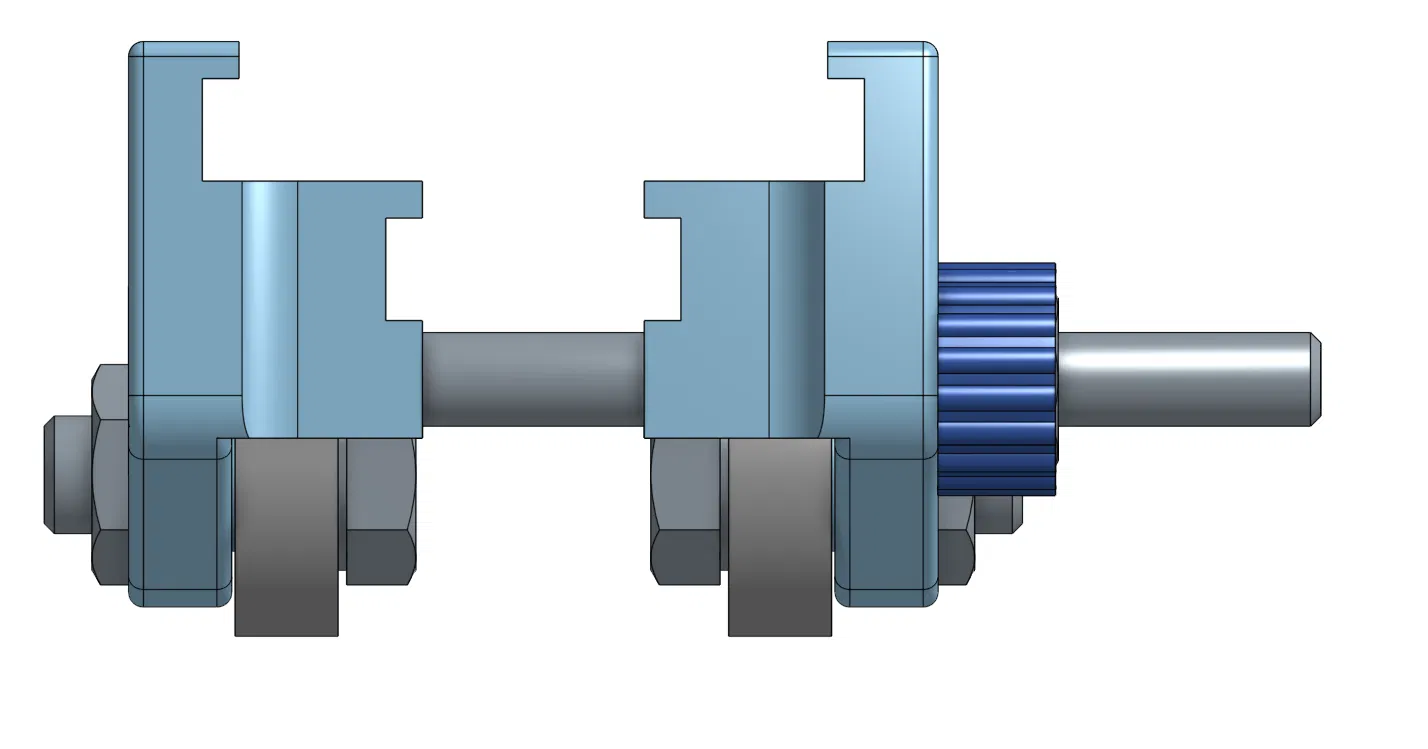

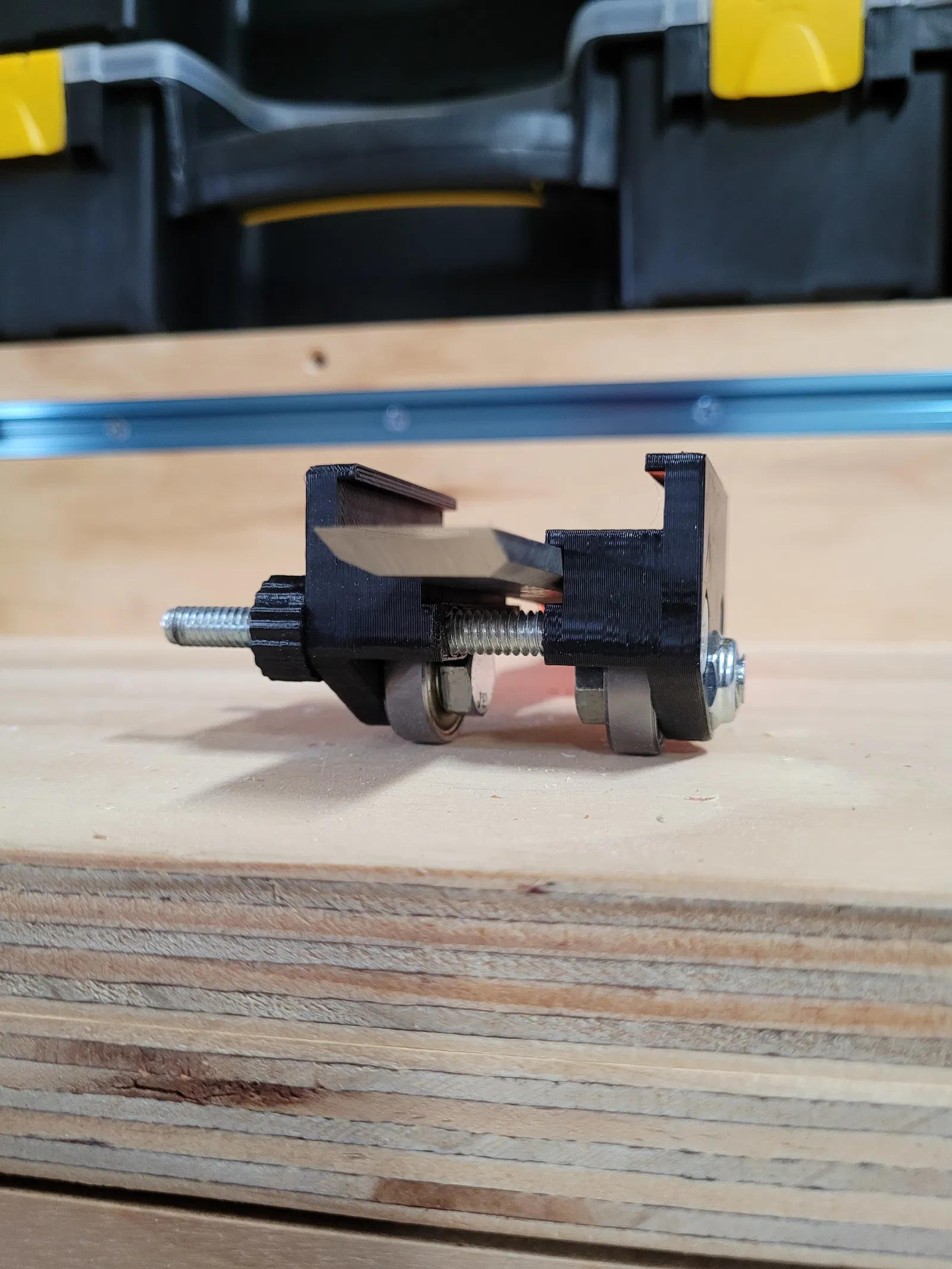

Đây là một jig mài đục (chisel sharpening jig). Nó dùng được cho đục nhỏ cỡ 0.25 inch và rộng tới 2.25 inch. Có 2 vị trí kẹp, mình tạm gọi là ê-tô dưới (lower vise) và ê-tô trên (upper vise). Đặt cây đục vào ê-tô sao cho mặt phẳng (flat side) hướng lên trên. Mặt phẳng của đục phải tựa chuẩn theo mép gờ trên (upper lip) của ê-tô.

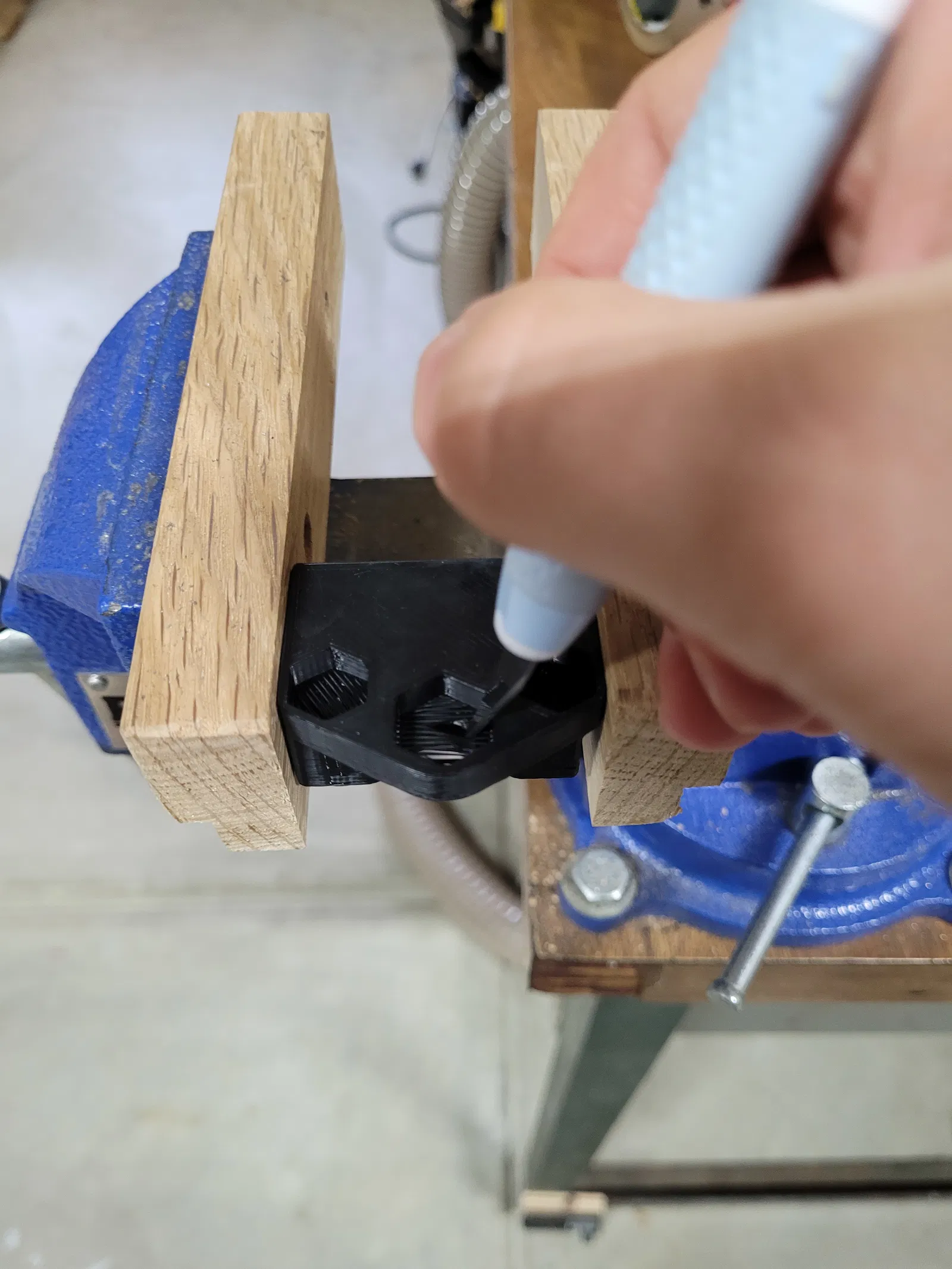

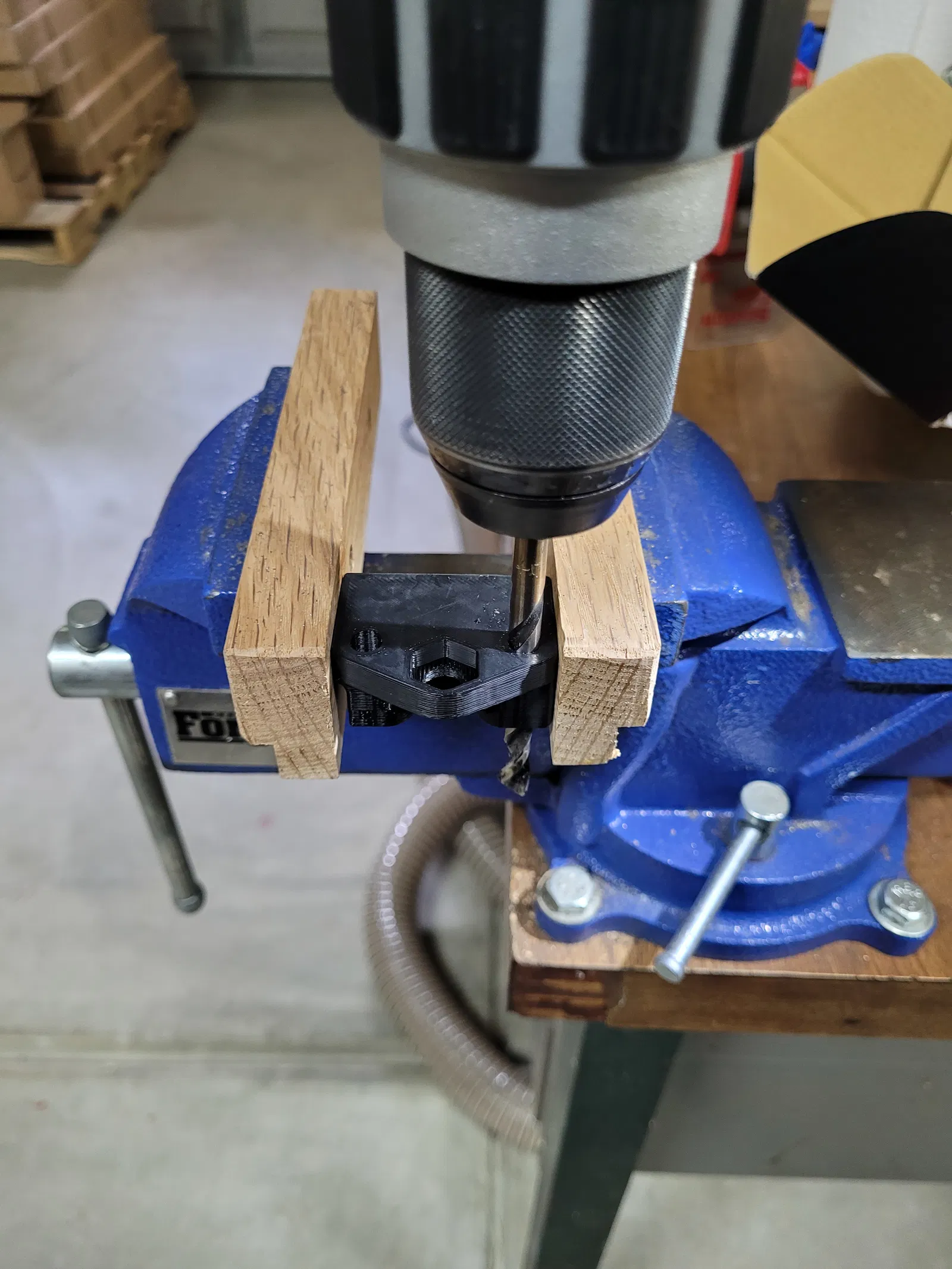

Sau khi in xong, bạn sẽ cần rạch/cắt xuyên qua lớp bridging trong các lỗ. Bạn cũng có thể cần khoan lại các lỗ ngoài bằng mũi ¼". Bản của mình hơi khít, mà bạn sẽ muốn phần ngàm di động (mobile jaw) chạy mượt.

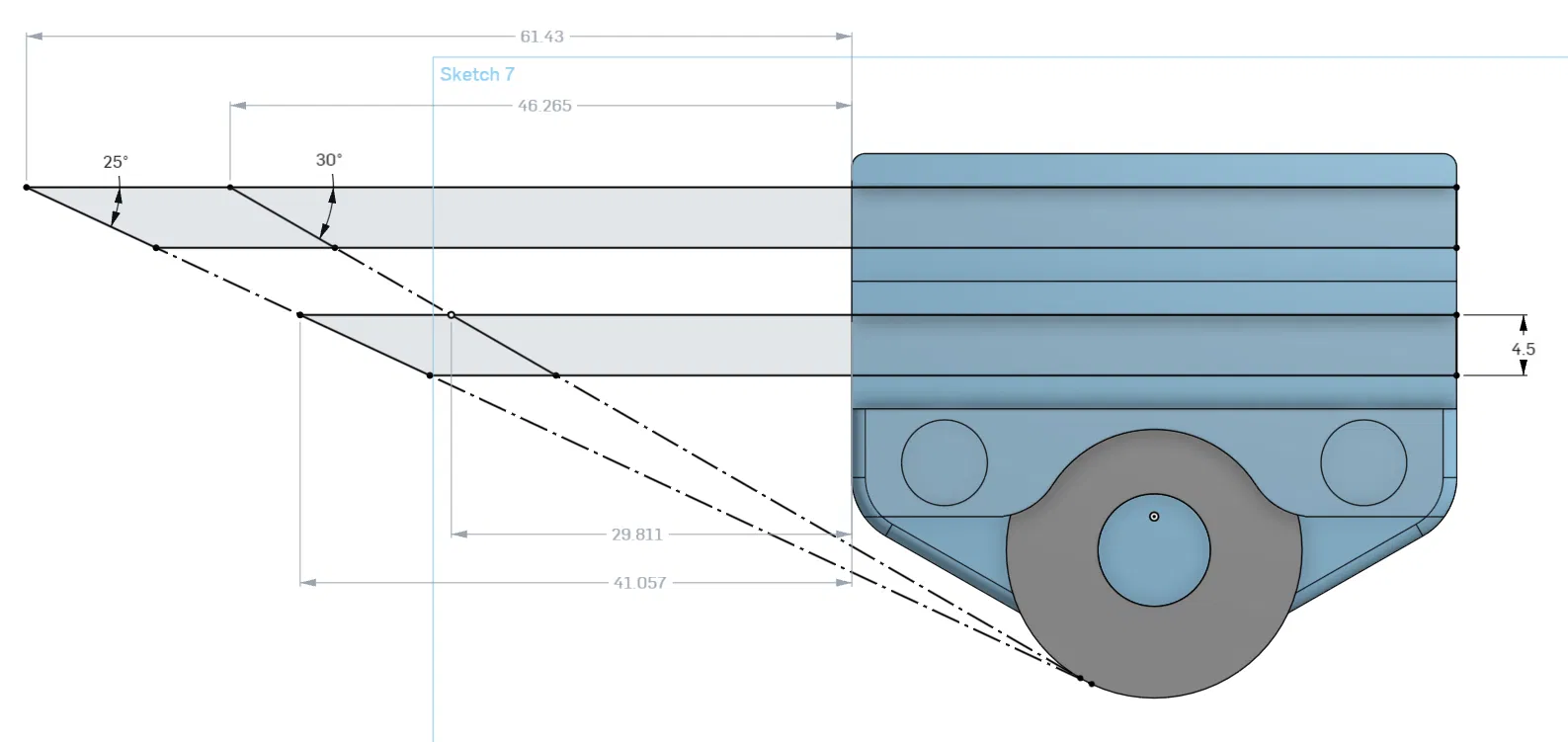

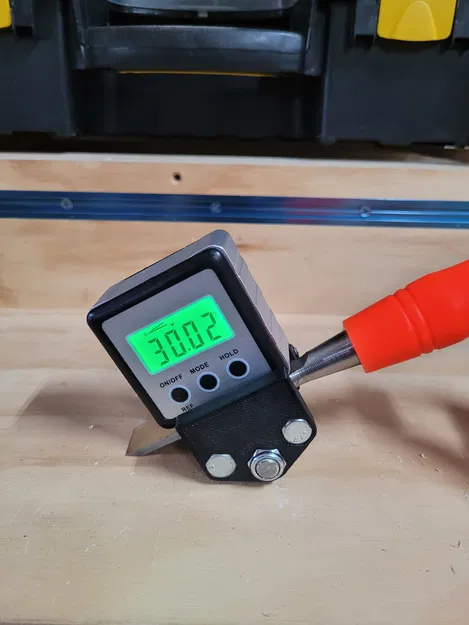

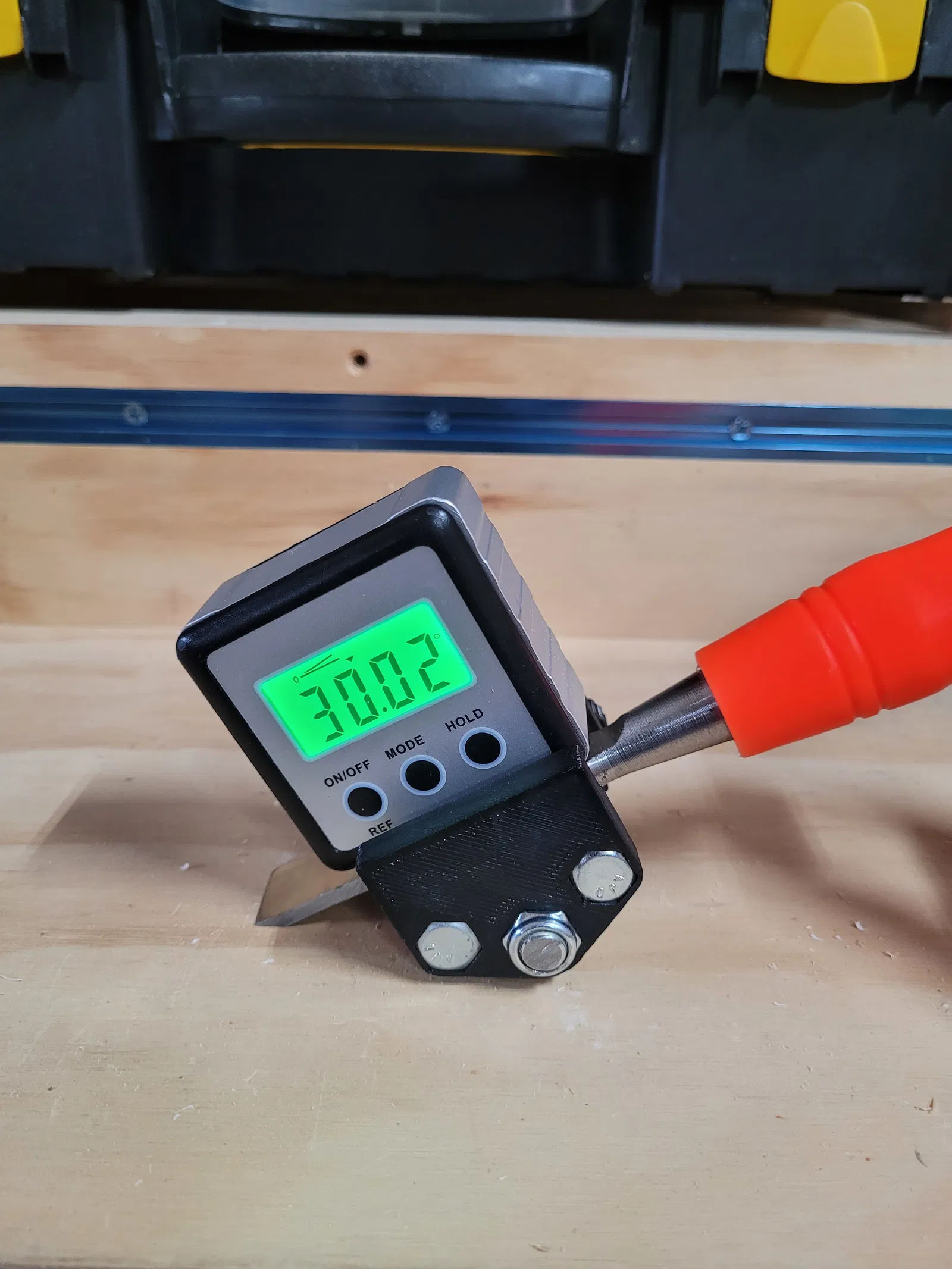

Khoảng cách mài tính từ mặt trước (front face) tới mũi đục:
- lower vise 25deg: 41mm
- lower vise 30deg: 30mm
- upper vise 25deg: 62mm
- upper vise 30deg: 47mm

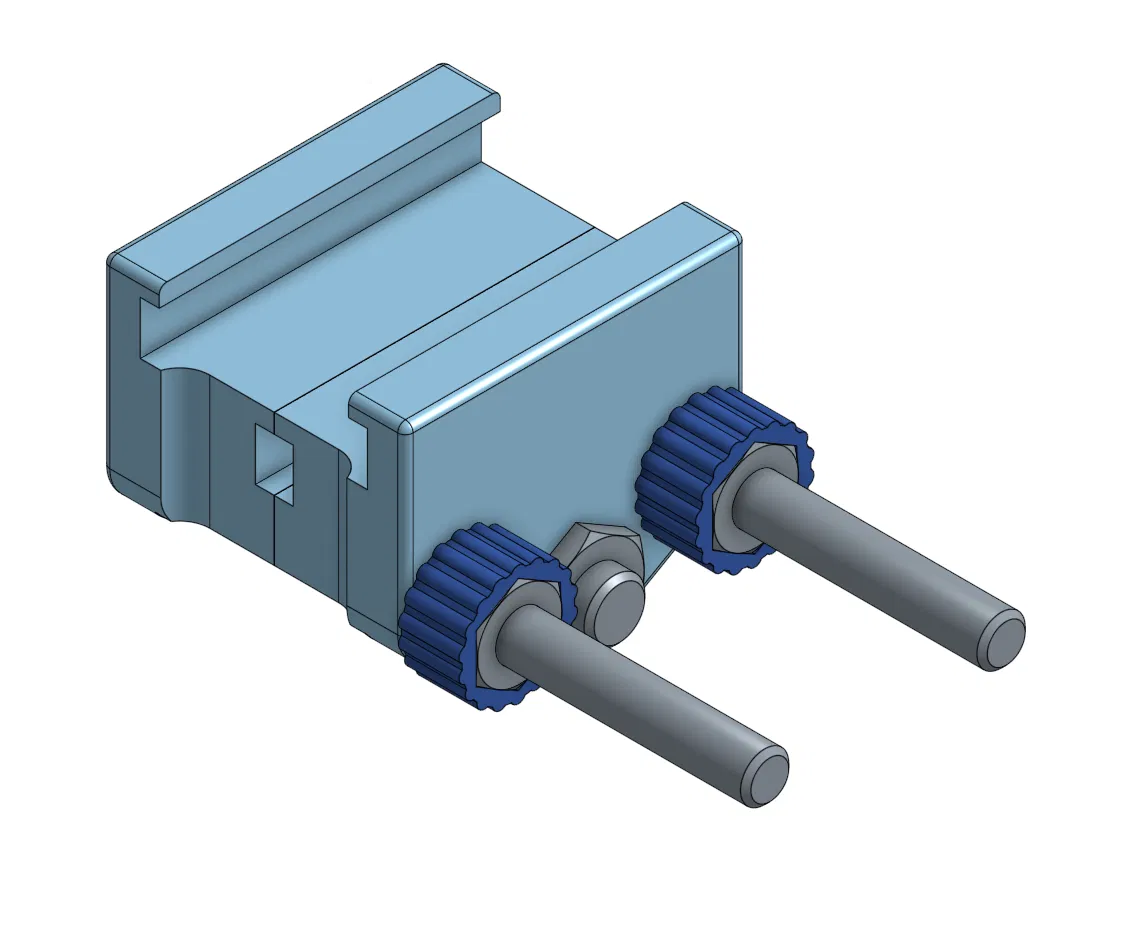

Phần cứng cần có:
- Bu lông đầu lục giác M8 x 20mm (2)
- Tán Nylock M8 (2)
- Vòng bi 608 (2)
- Bu lông đầu lục giác ¼-20 x 3in (2)
- Tán ¼-20 (2)
