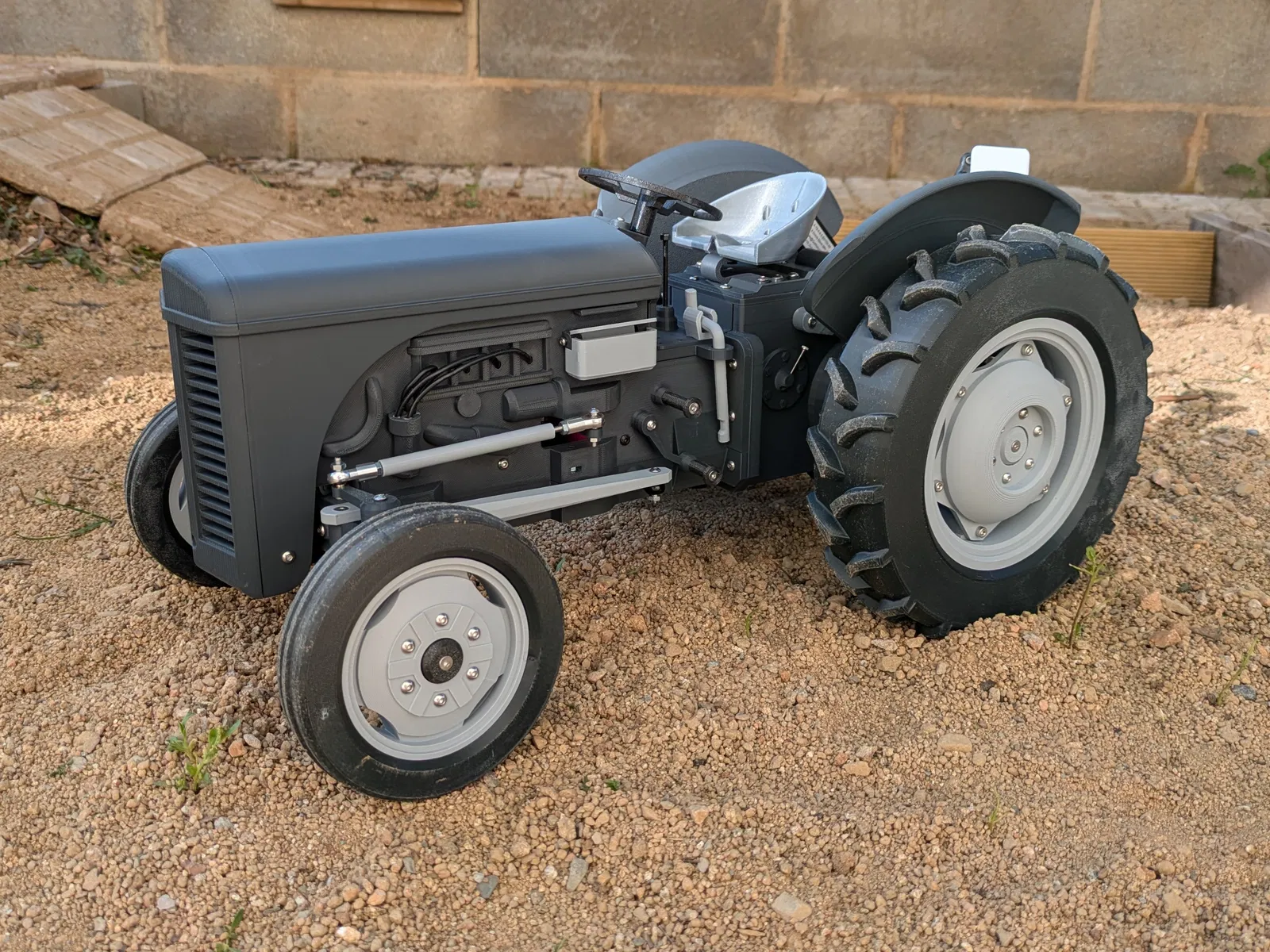

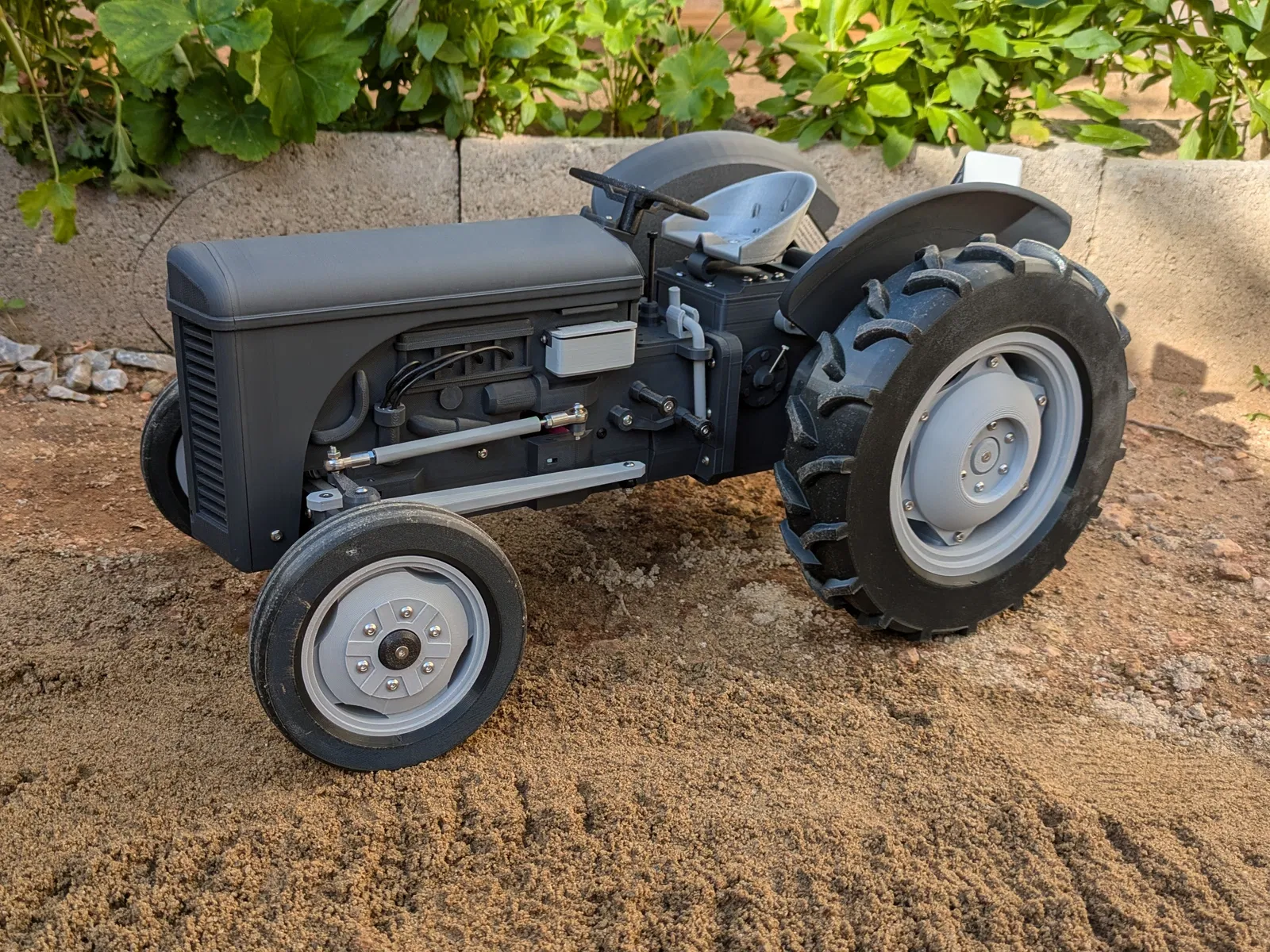

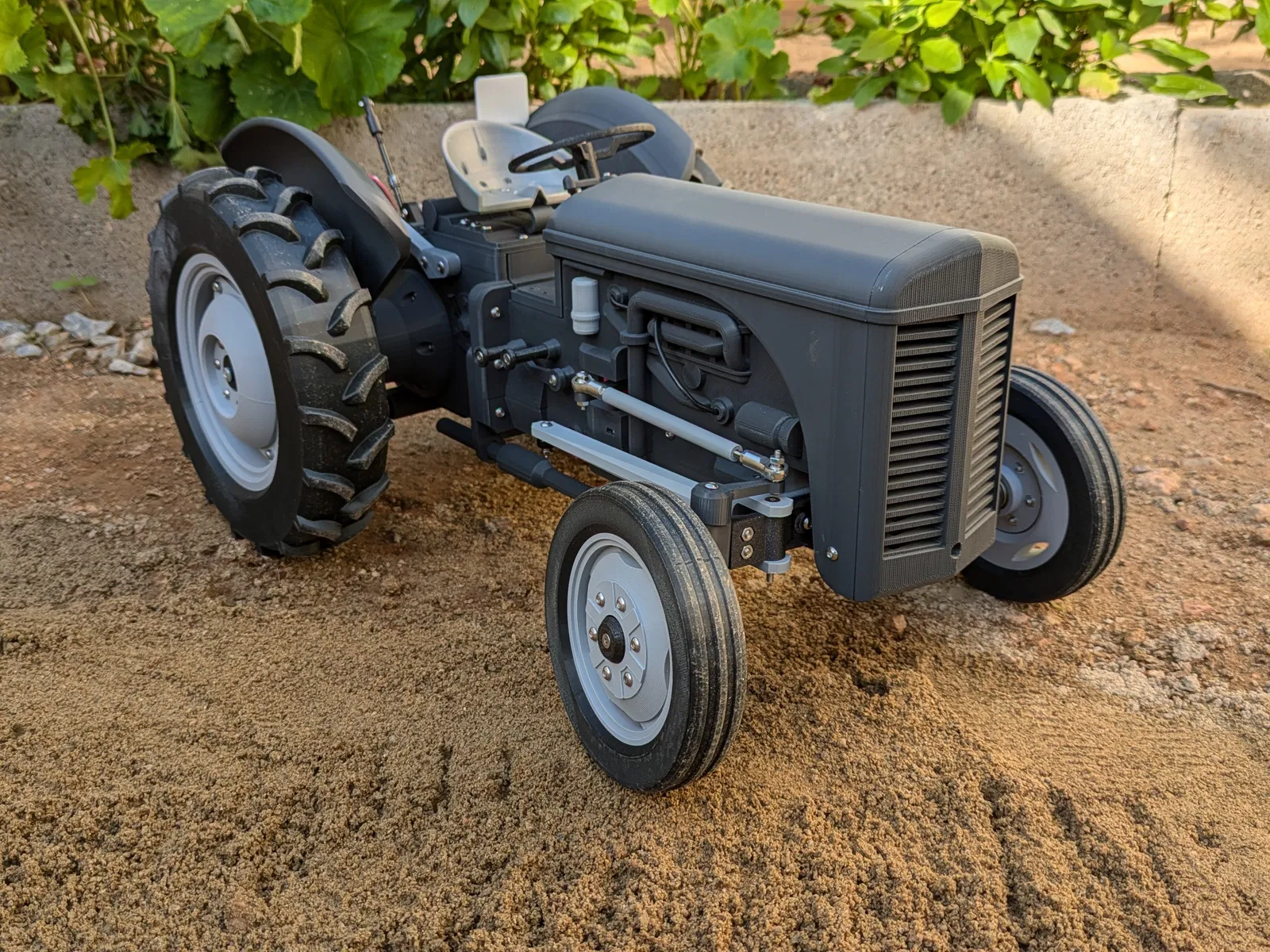

OpenRC Tractor MK3 TEA20 XL (tỉ lệ 1/6)

• Part 40a trước đó chưa phải bản cuối nên lắp không vừa, giờ đã chỉnh lại.
• Part 4-2a (standard fit) trước đó chưa đúng, giờ đã chỉnh lại.
• Thêm Part 4-2a và 4-2b với tolerance còn cao hơn nữa (loose fit).

Update 08-01-2025

• Các part lái 4-2, 22 và 5 bị khít. Mình đã thêm tuỳ chọn normal fit với tolerance tăng lên. Bạn sẽ thấy chúng ở tuỳ chọn (standard fit).

Update 17-12-2024

• Part 2b trước đó không đúng. Mình đã upload bản đúng.

Description:

Nếu đã có máy in 3D Prusa XL, thì sao lại không có một chiếc OpenRC Tractor XL? Câu hỏi này cũng hợp lý mà ha?

Mùa hè năm ngoái, một người bạn liên hệ mình vì nói là cần một chiếc OpenRC Tractor to hơn và mạnh hơn. Ảnh muốn chạy một chuyến 10km và kéo theo chiếc thuyền mô hình của ảnh. Phản ứng của mình là… gì cơ??? 10km? Điên thiệt nhưng… cùng lúc lại quá là thiên tài!! Nên mình tự hỏi: nếu mình LÀM nó to hơn thì sao? Thế là mình bắt tay làm bản tỉ lệ 1/6 của MK3 TEA20 và sau rất nhiều công sức, cuối cùng cũng sẵn sàng rồi!

Khối lượng công việc nhiều hơn dự tính vì mình phải thiết kế lại nhiều part từ đầu, nhưng kết quả (theo ý kiến cá nhân của mình) là rất đáng.

Như mọi khi, mẫu này miễn phí, sẵn sàng để bạn tải về và in 3D bằng chiếc máy in 3D bạn thích, chọn màu tuỳ ý, và còn có cả video hướng dẫn nữa!

Mình thật sự hy vọng bạn sẽ thích nó. Và nhớ là bạn có thể ủng hộ mình bằng cách thả like, theo dõi mình trên mạng xã hội, hoặc mời mình một ly cà phê hay gửi tip!

OpenRC Tractor muôn năm!

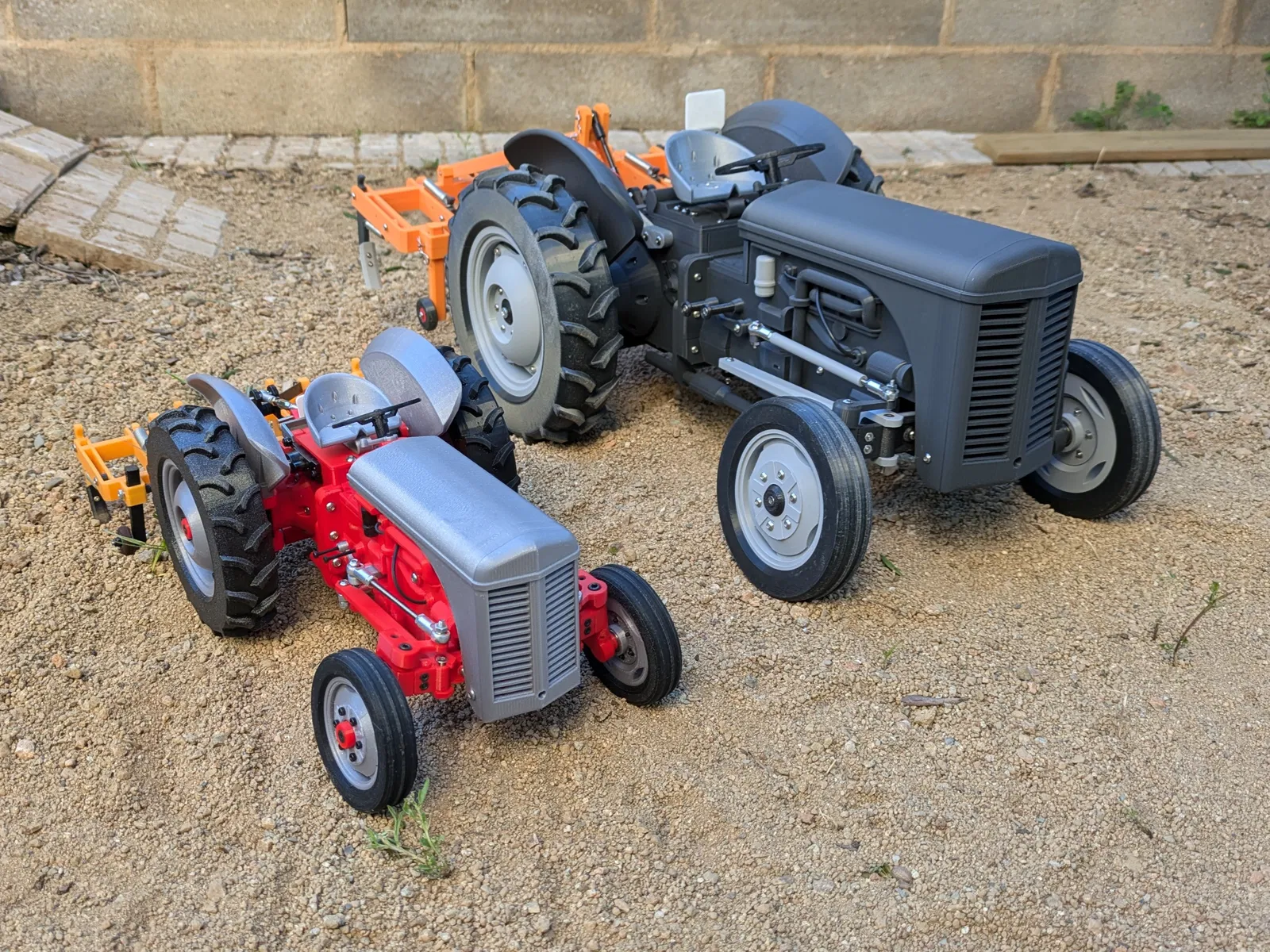

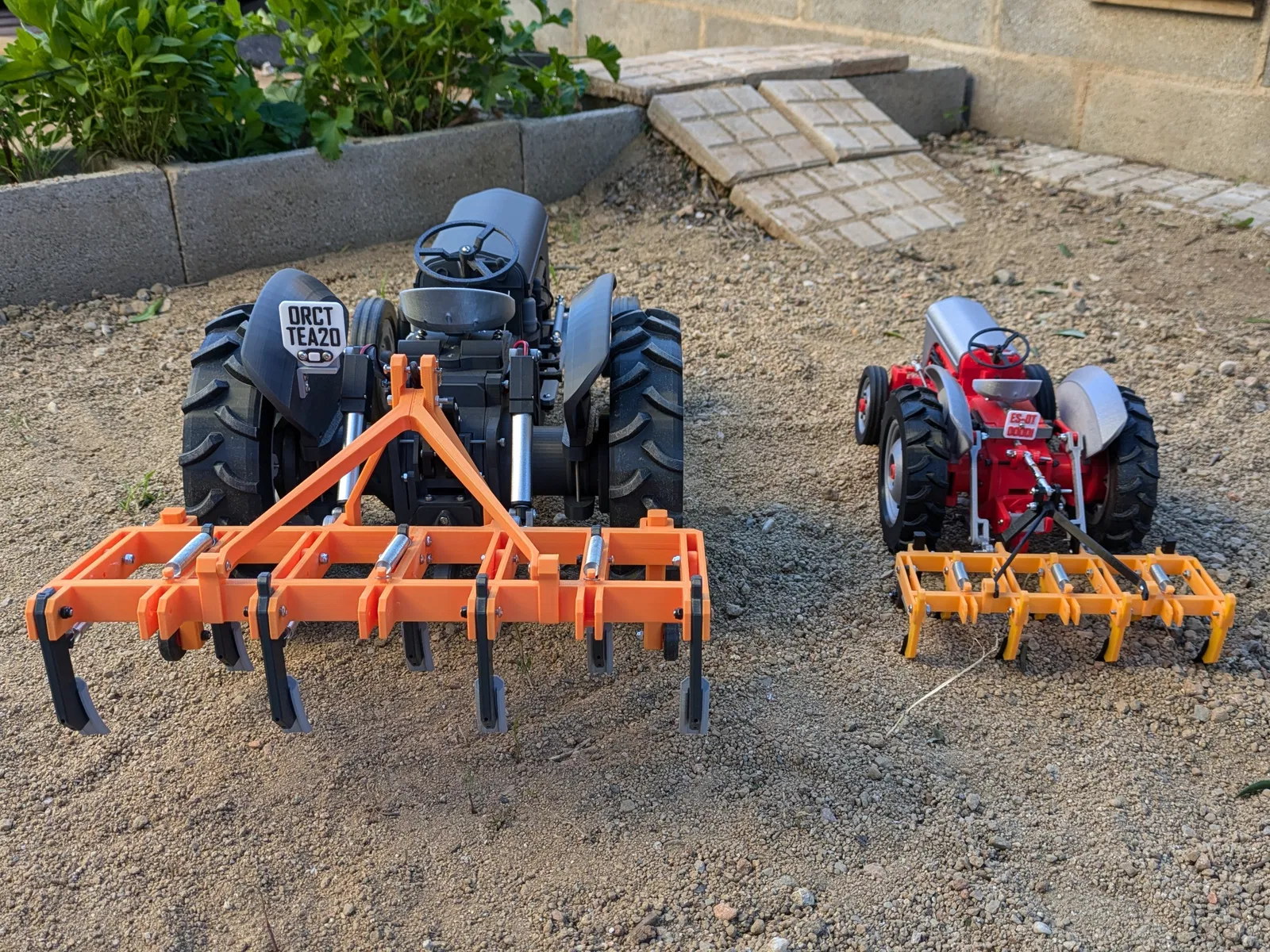

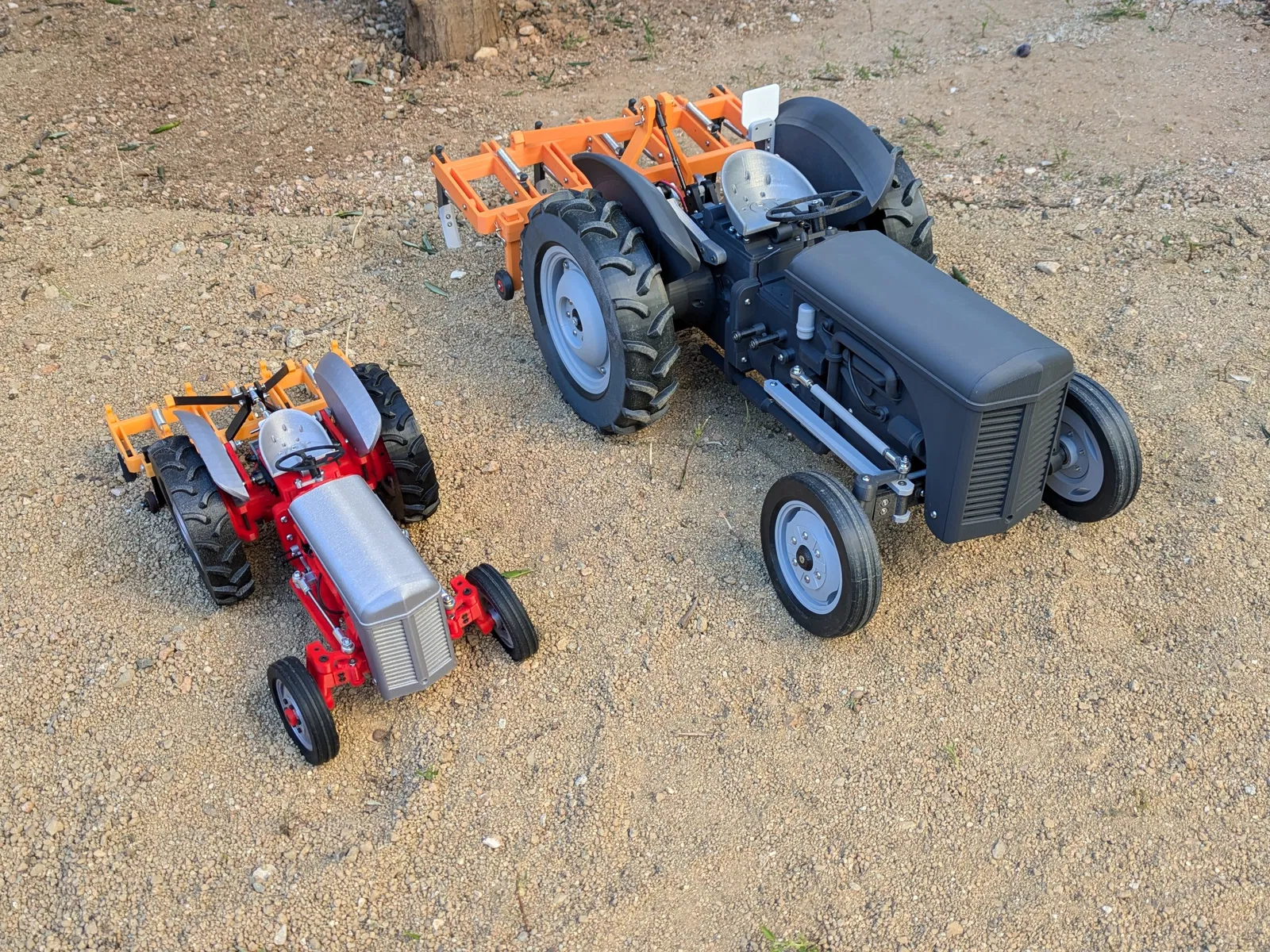

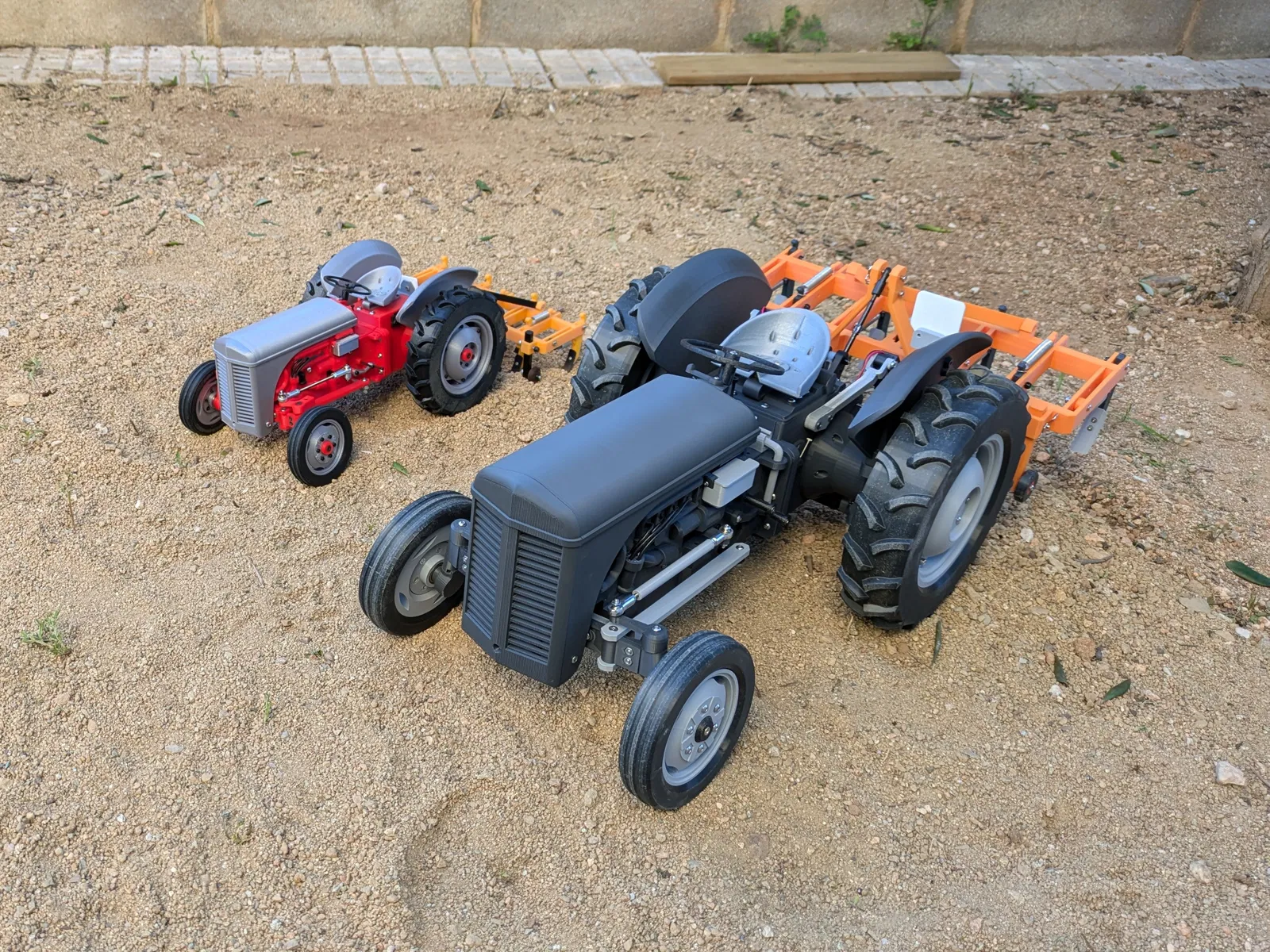

Changes so với bản MK3 kích thước thường

• Tỉ lệ 1/6

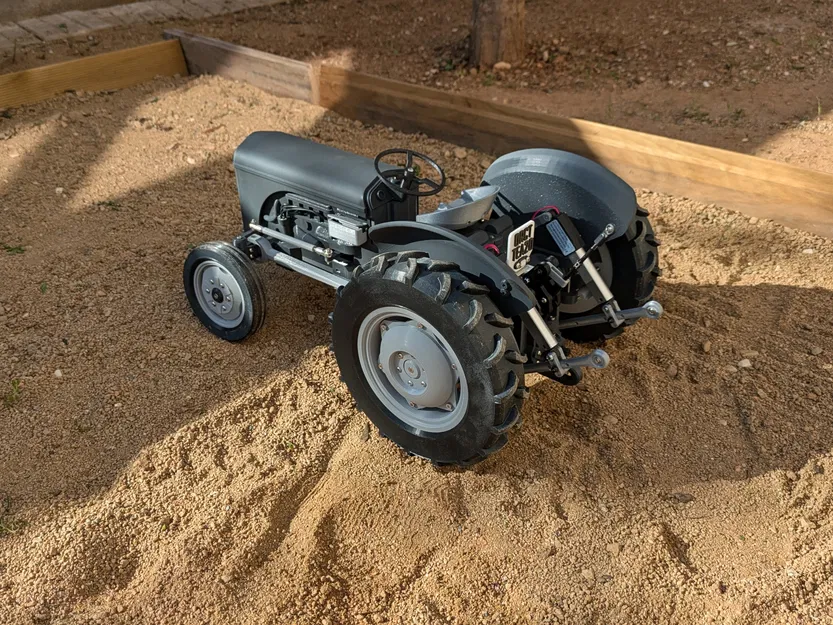

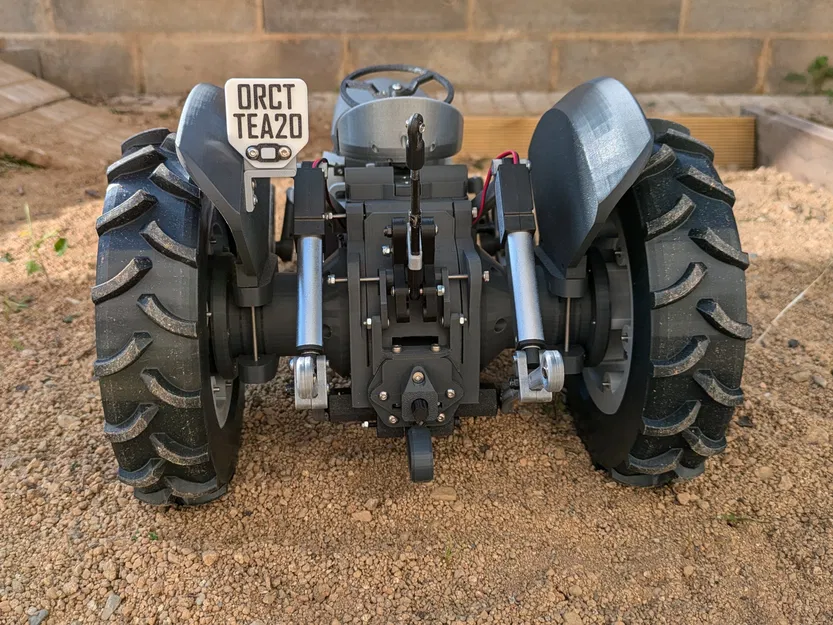

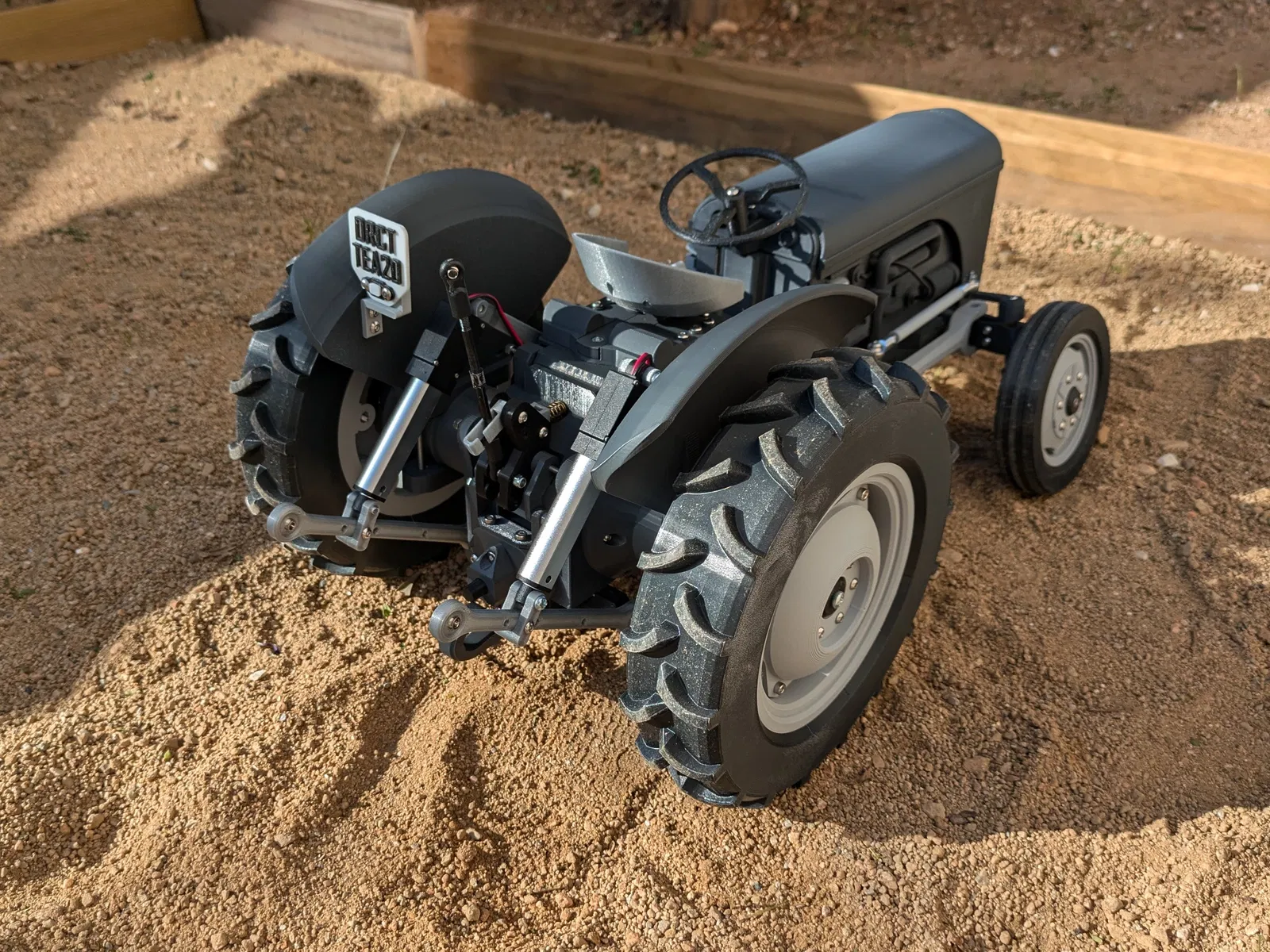

• Double linear actuators cho tay nâng phía sau
• Cải thiện chi tiết scale cho steering link
• Motor truyền động mạnh hơn
• Nhiều chi tiết scale hơn
• PTO hoạt động được

Instructions:

Xem các tài nguyên dưới đây để hỗ trợ bạn trong quá trình build tractor, và đừng quên bấm “like” và chia sẻ thành phẩm của bạn.

• Danh sách part in và setting để in
• Danh sách phần cứng (kèm link mua)
• Video lắp ráp
• Sơ đồ đấu nối electronics đính kèm trong file PDF
• Video chạy thực tế sẽ có sớm

Considerations:

• Một số part có “sacrificial layer”. Thiết kế vậy để tránh phải dùng support. Bạn chỉ cần gỡ thủ công trước khi lắp ráp. Mình dùng dụng cụ trong bảng BOM spreadsheet.
• Tất cả part nên đã được xoay đúng hướng để in theo đúng như vậy (nếu có cái nào không đúng thì báo mình).
• Tổng thời gian in khoảng 85 giờ và dùng khoảng 2,5 kg nhựa, nhưng dĩ nhiên còn tuỳ máy/setting bạn dùng.
• Setting in khuyến nghị có trong BOM spreadsheet
• Mình dùng một đoạn dây điện để giả lập ống dẫn của motor
