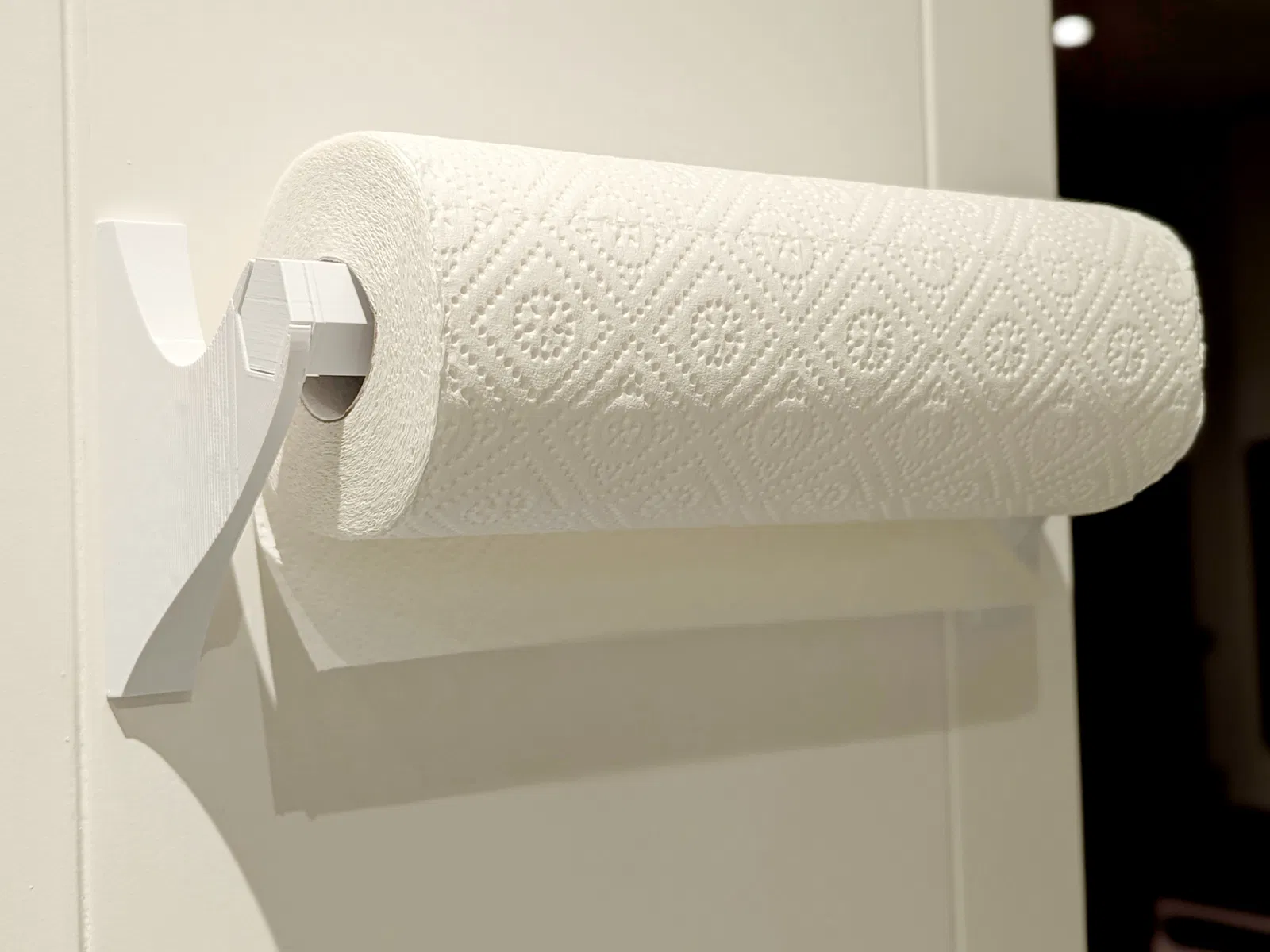

Giá treo cuộn giấy bếp gắn tường

Mẫu này cho phép bạn treo cuộn giấy bếp (cao tối đa 30 cm / 1 foot và đường kính tối đa 12,5~13 cm) sát tường hoặc tủ. Lắp ráp cũng khá đơn giản.

Yêu cầu

• Keo dán nhanh (superglue).
• Băng keo hai mặt hoặc Command strips.
• Thước thủy (hoặc “con mắt kiến trúc” chính xác đến khó tin).

Mẹo in ấn (pro tips)

• Không cần support nếu bạn xoay đúng hướng các chi tiết trong slicer.
• Khớp mộng–lưỡi (mortise and tenon) dùng để ghép ống có độ hở 0,1 mm. Nếu máy in của bạn chuẩn kích thước, các phần sẽ khít vừa đẹp.

Hướng dẫn lắp ráp và dán treo

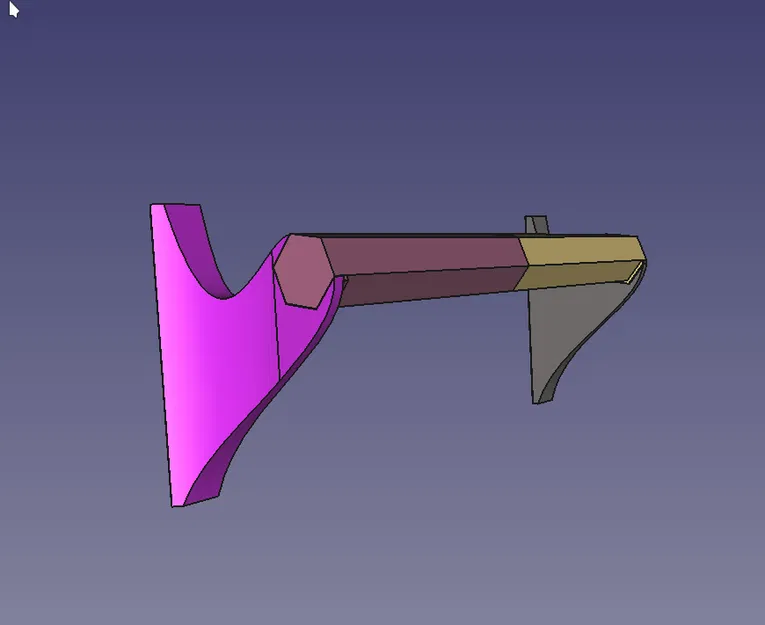

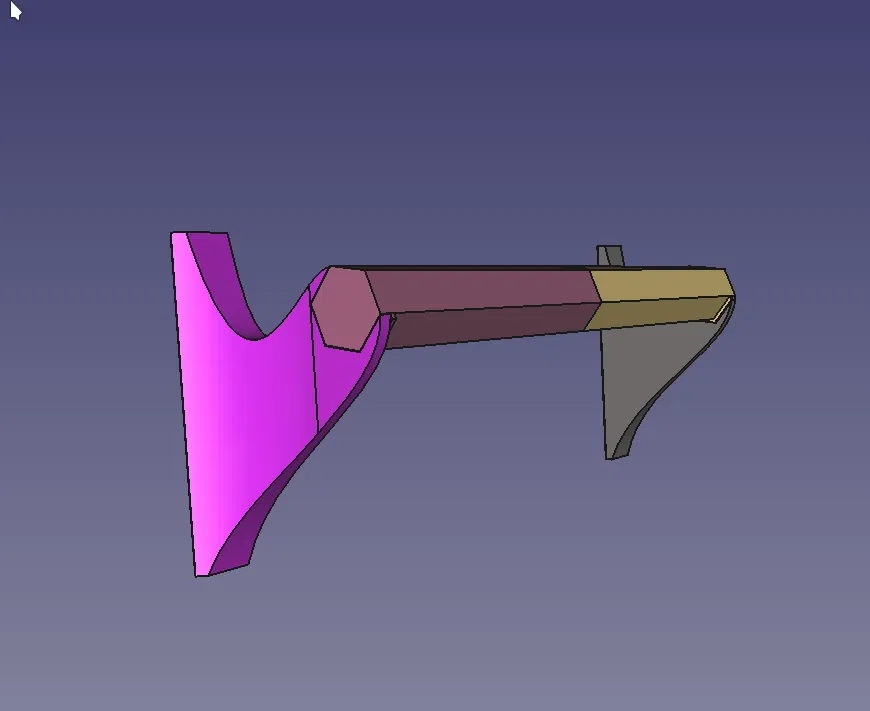

Hình minh họa sẽ giúp bạn hình dung khá rõ cách hoạt động.

1. Xác định vị trí trên tường hoặc tủ để gắn cuộn giấy. Bạn nên có bề mặt trống tối thiểu 35 cm theo chiều ngang.
2. In các chi tiết.
   1. Có kèm sẵn file PrusaSlicer 3MF cho tiện, gồm đủ các phần (Left side, Right side, Tube left và Tube right).
   2. Nếu bed máy in đủ lớn, bạn có thể tắt Tube left và Tube right, rồi bật Tube. Cách này sẽ giảm thời gian lắp ráp.
3. Lắp ống (tube).
   1. Nếu bạn in ống liền khối (vì máy in làm được), có thể bỏ qua bước này.
   2. Dùng superglue hoặc loại keo phù hợp với vật liệu filament của bạn để dán các phần ống lại với nhau, tận dụng khớp tenon/mortise làm cữ canh thẳng.
   3. Chờ keo khô.
4. Vệ sinh bề mặt gắn. Rửa bằng xà phòng + nước rồi lau bằng cồn isopropyl (IPA), hoặc cách nào đảm bảo bề mặt sạch dầu mỡ.
5. Dán băng keo hai mặt vào mặt sau của các phần Left side và Right side đã in.
6. Dán phần Left side lên bề mặt gắn, dùng thước thủy để canh đúng 100% thẳng đứng.
   1. Đảm bảo có ít nhất 33 cm khoảng trống về phía bên phải của chi tiết.
   2. Đảm bảo Left side vuông góc với tường.
7. Đưa đầu bên phải của ống vào lỗ của Right side.

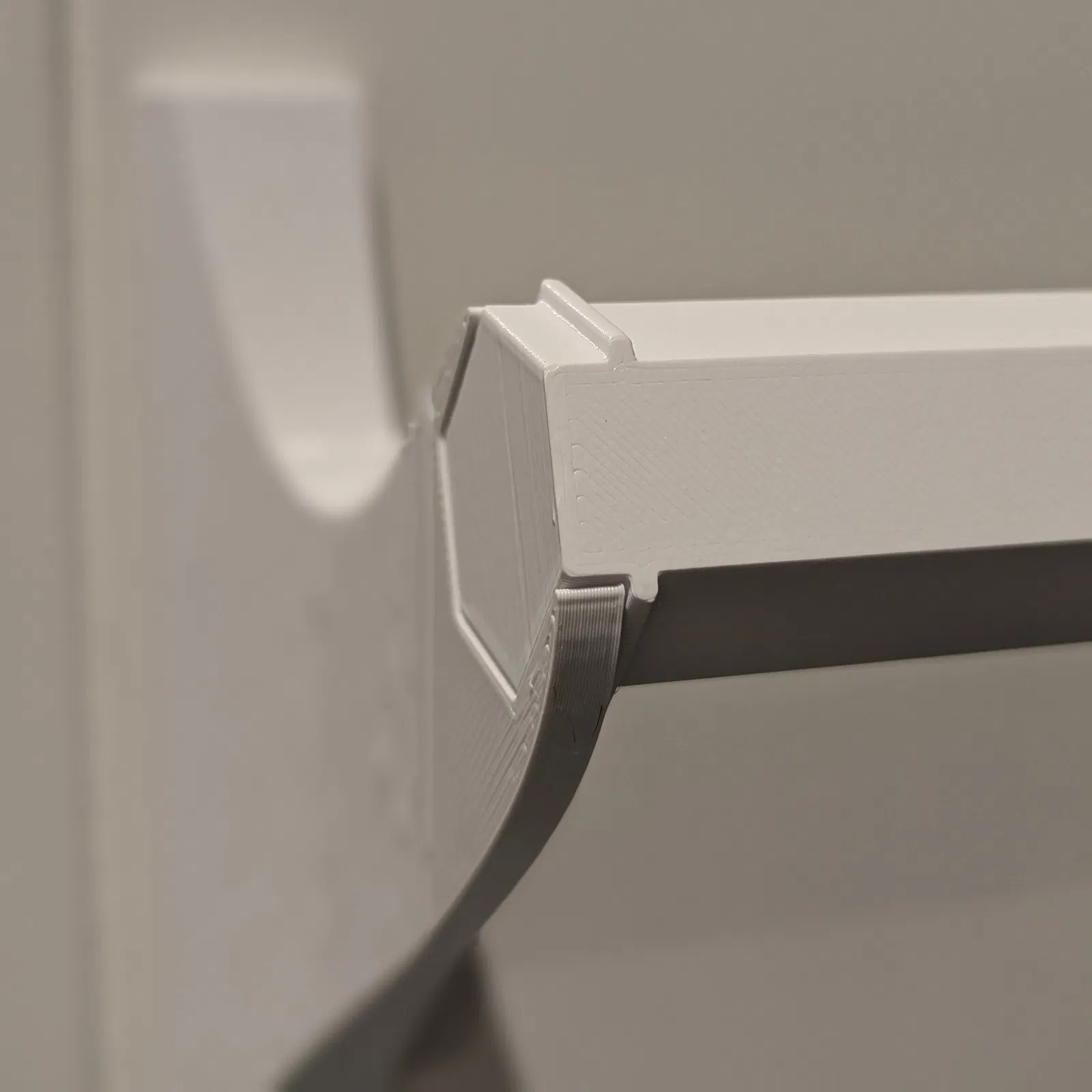

   1. Ống có một gờ lục giác (hexagonal lip) gần cuối ở mỗi bên, để khi lắp sẽ tì sát vào mặt trong của từng bên.
8. Giữ cả hai phần với nhau, đưa đầu bên trái của ống vào lỗ của Left side (bên đã dán lên).
   1. Cẩn thận đừng để Left side dính chặt hẳn vào tường ngay. Bạn sẽ cần chỉnh độ cao của Right side ở bước kế.

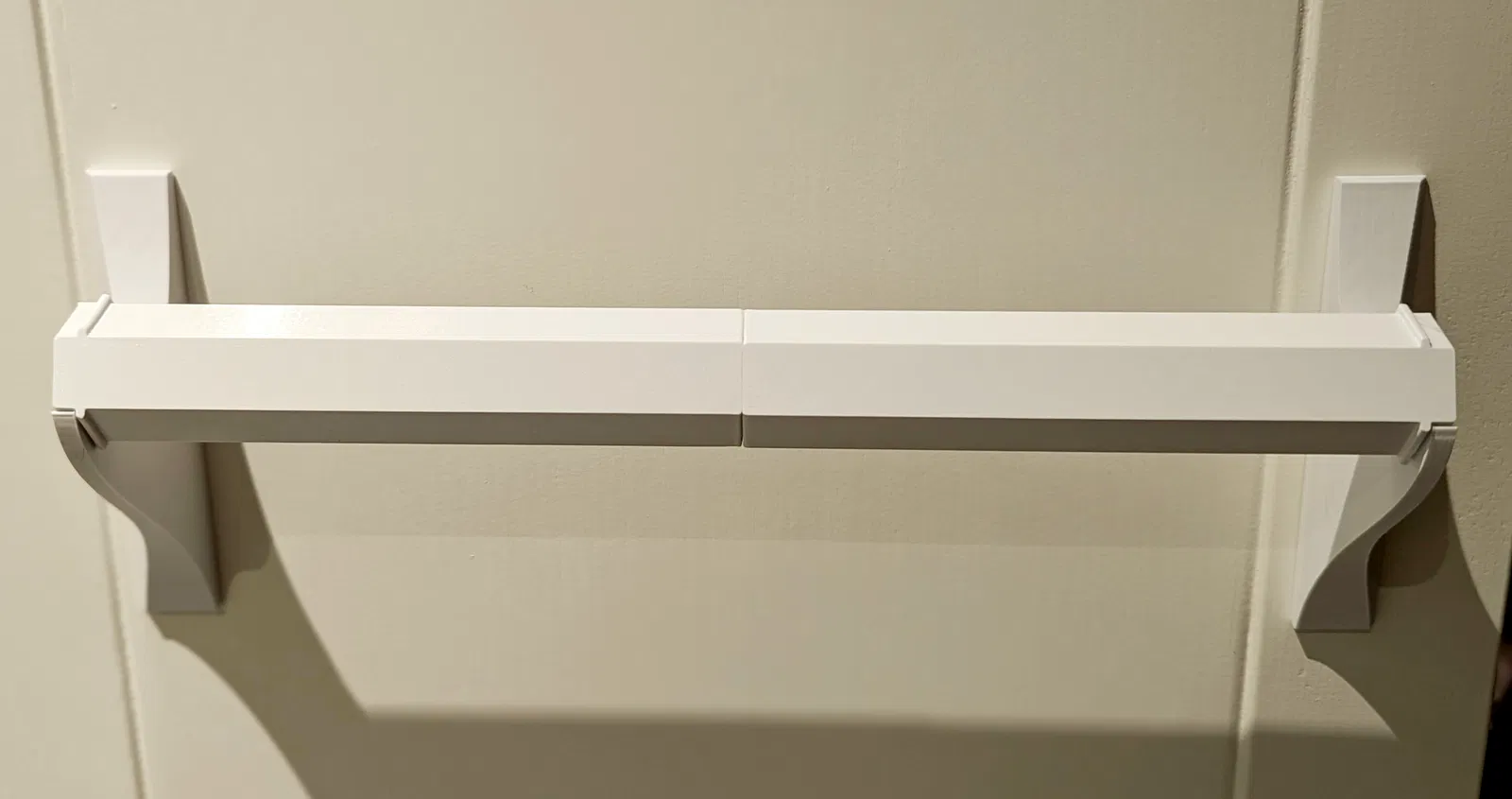

9. Đặt thước thủy lên ống để canh cho ống nằm ngang.
   1. Đồng thời kiểm tra cả Right side và Left side đều vuông góc với tường.
   2. Cũng kiểm tra hai gờ (lips) trên ống tì sát (flush) vào mặt trong của hai bên.
10. Ép Right side vào tường để nó dính.
11. Ấn mạnh phần đế của cả Left side và Right side vào tường để băng keo hai mặt bám thật chắc.

Hướng dẫn sử dụng

Để thay cuộn giấy mới:

• Trượt ống ra (lên và hướng về phía bạn) khỏi Left side và Right side.
• Luồn ống vào lõi giấy carton ở giữa cuộn giấy.
• Giữ ống bằng hai đầu theo phương ngang rồi trượt ống trở lại vị trí, đảm bảo các mặt lục giác khớp với lỗ khóa lục giác trên Left side và Right side.

Để kéo giấy:

• Kéo xuống số tờ bạn cần.
• Giật mạnh tờ trên cùng theo chiều ngang. Các tờ bạn muốn sẽ rách ra gọn.

Tùy biến (Modifications)

File FreeCAD gốc có đi kèm trong dự án này. Để dùng được file, trước khi mở bạn cần cài Macro joint macro trong FreeCAD. Macro này sẽ có trong menu Macros của FreeCAD sau khi cài.

_______________________________________________

Như mọi khi, rất hoan nghênh các bản remix và sản phẩm bạn in ra. Đăng lên khoe nha!
