Dụng cụ đo ride height (từ tâm bánh xe lên vè)
Dụng cụ nhỏ giúp đo khoảng cách từ tâm bánh xe lên mép vè (fender) để canh ride height. Gắn vào hub rồi đo bằng thước dây. Có vòng xoay print in place, hỗ trợ spacer 5/10/20mm và nhiều chuẩn PCD/HEX.
Mô tả
Đây là một dụng cụ nhỏ giúp đo ride height.

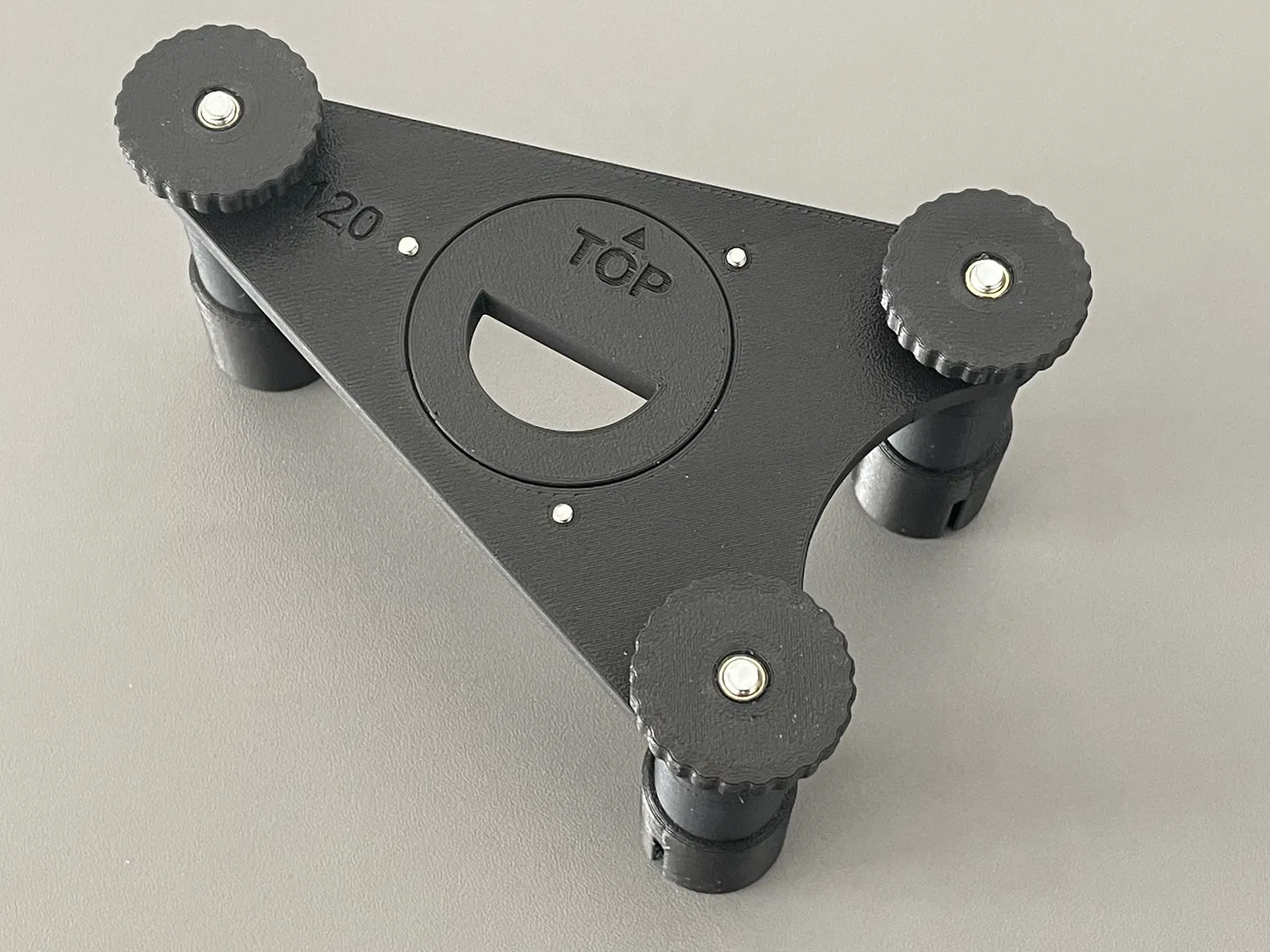

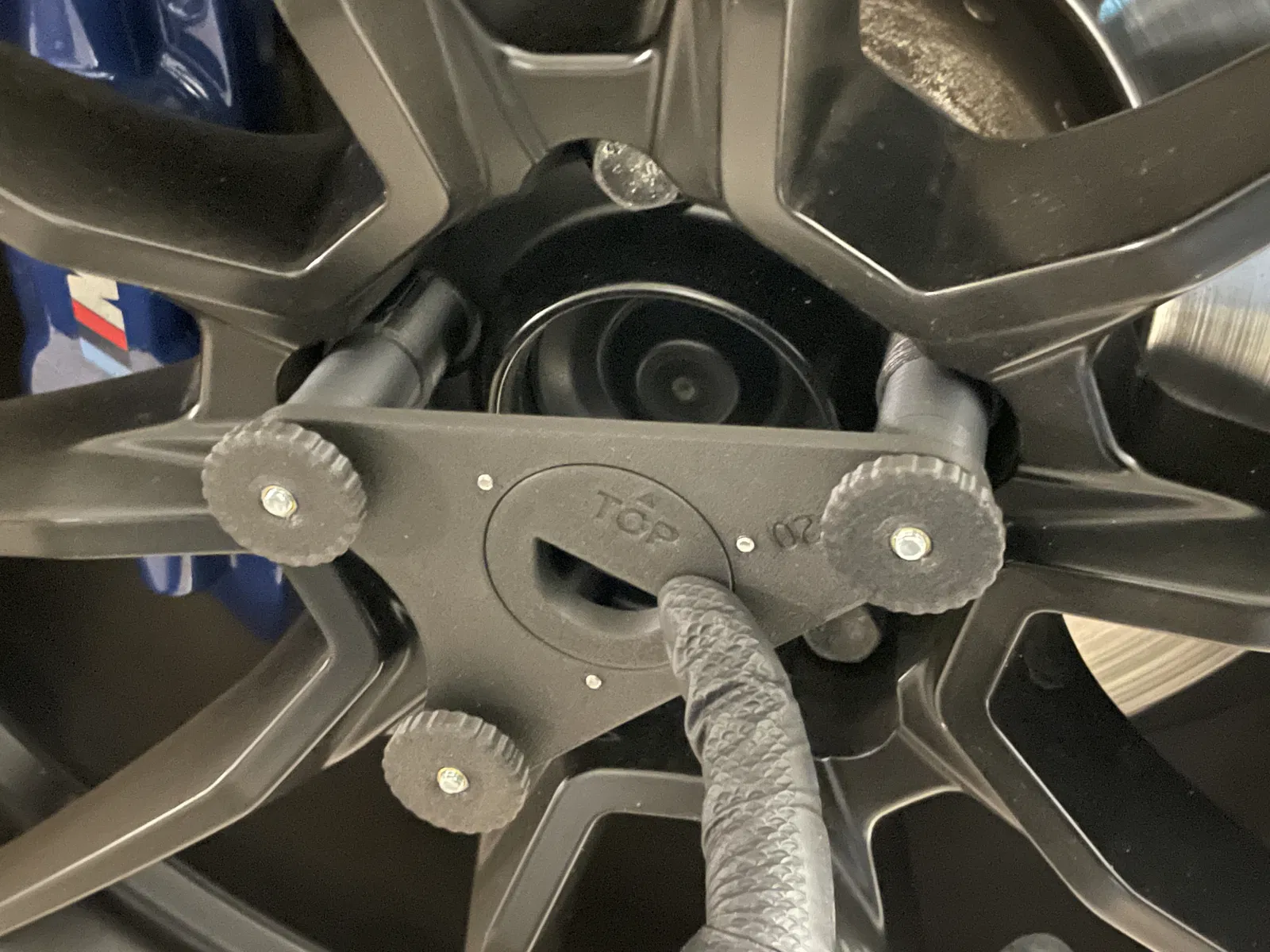

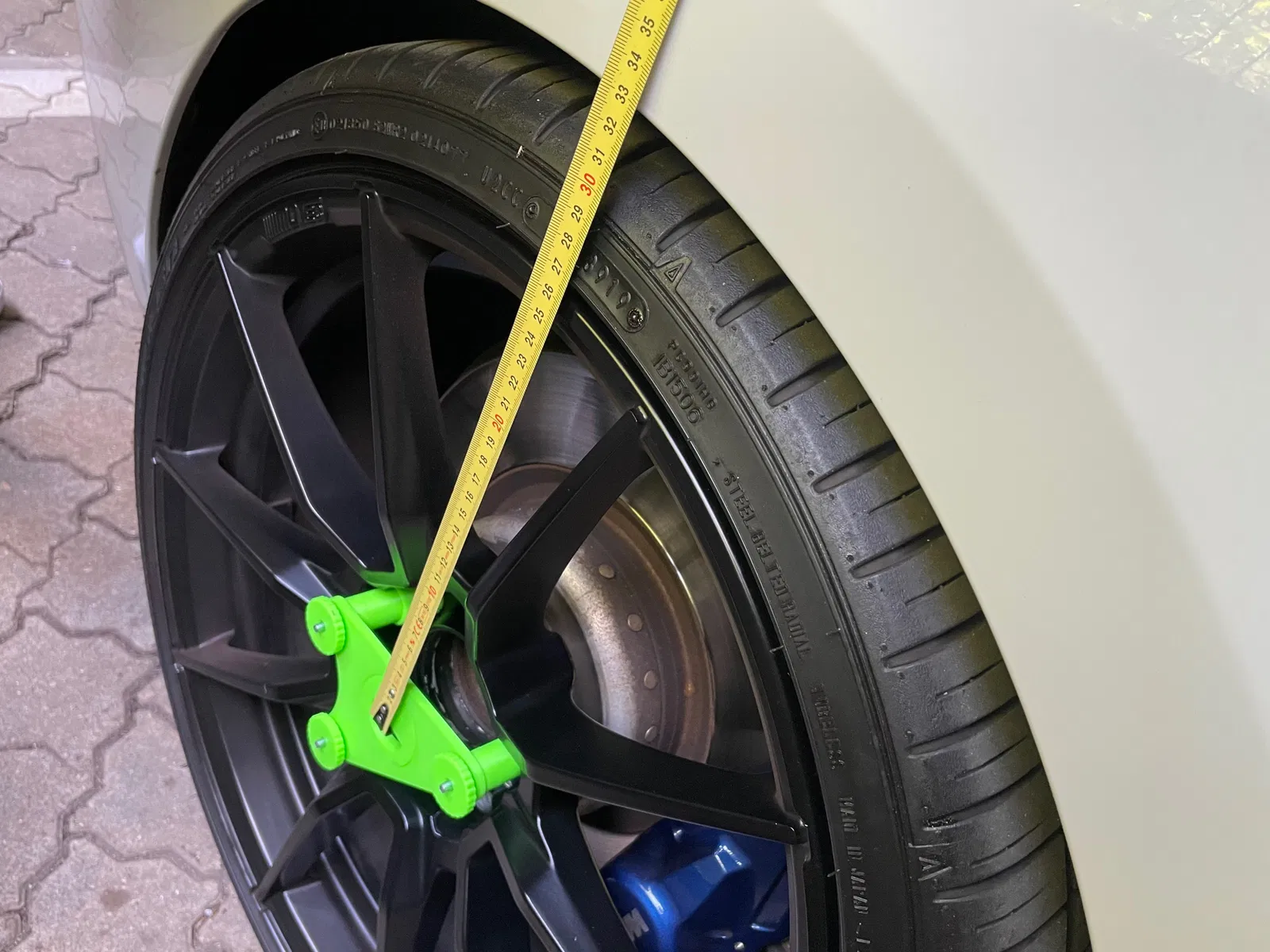

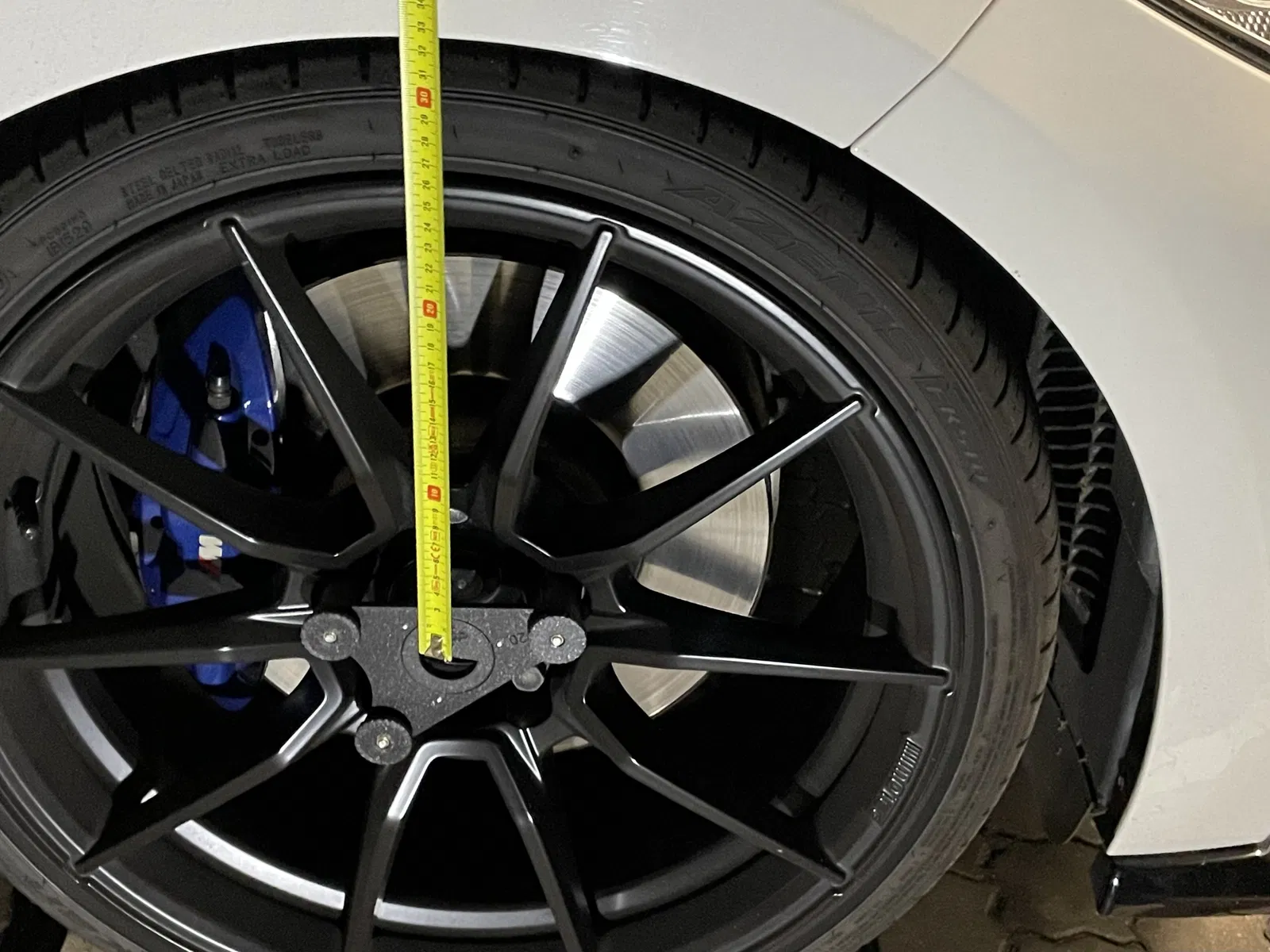

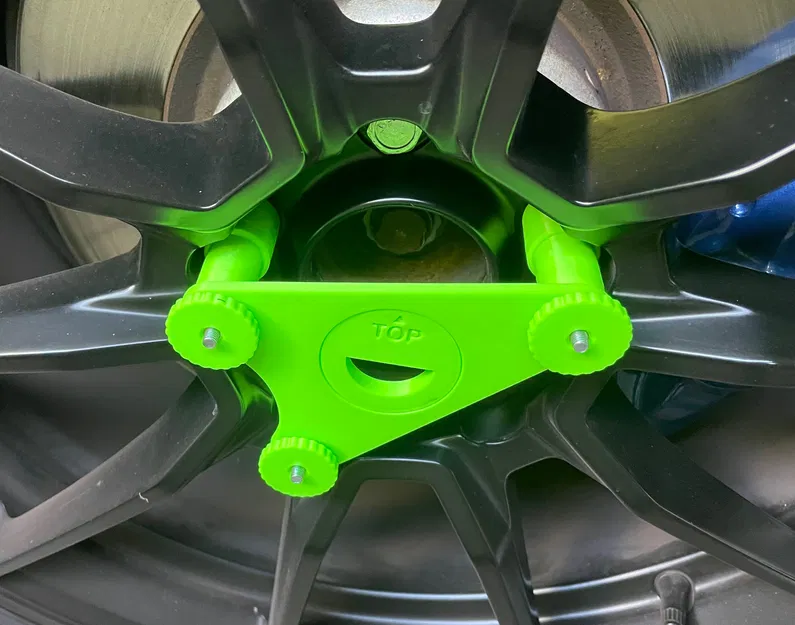

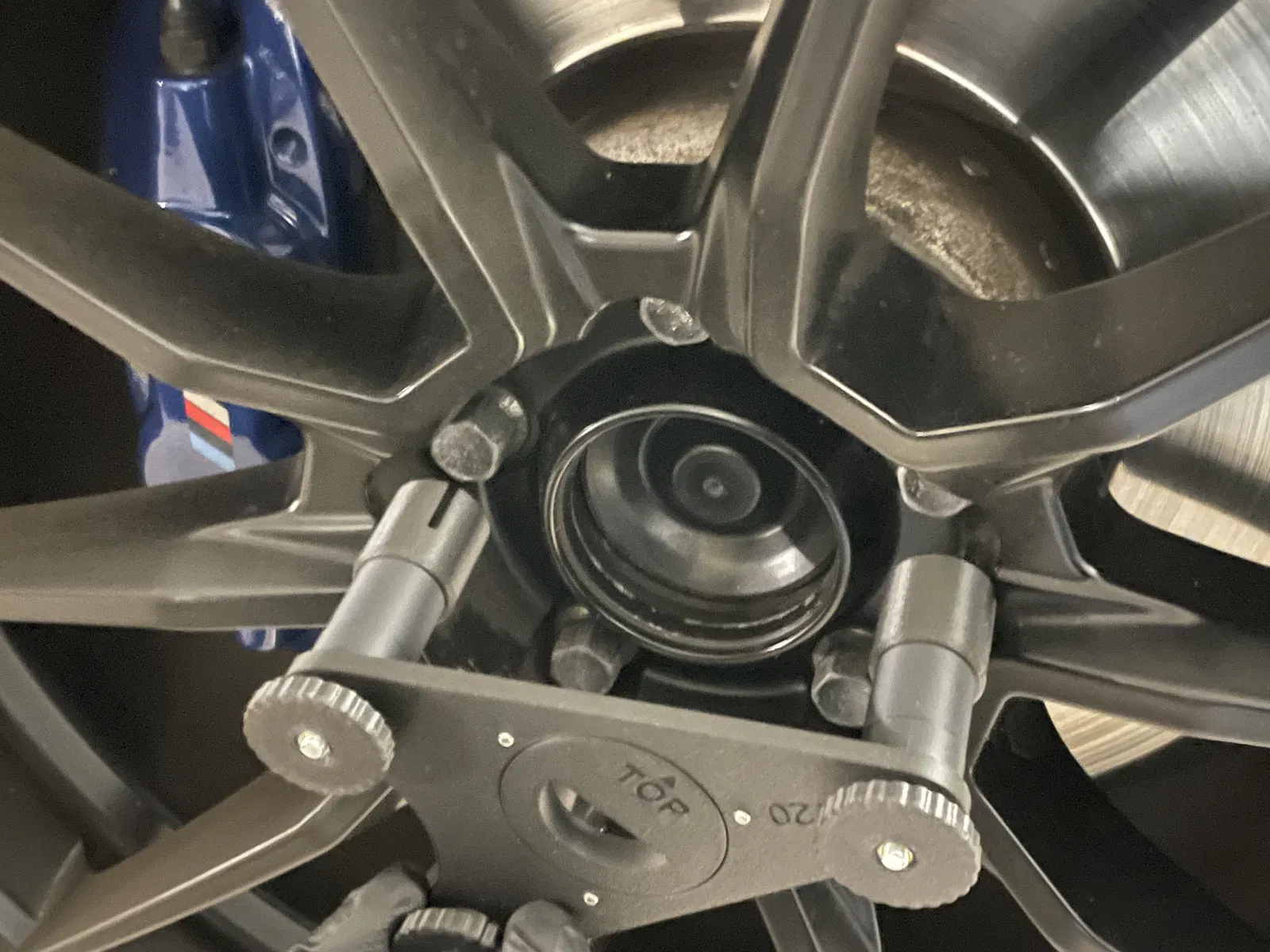

Khi bạn muốn đo khoảng cách từ tâm bánh xe lên tới mép vè (fender), có thể bạn sẽ thích món “trợ thủ” này. Chỉ cần gắn dụng cụ vào và dùng thước dây (tape measure) để đo.

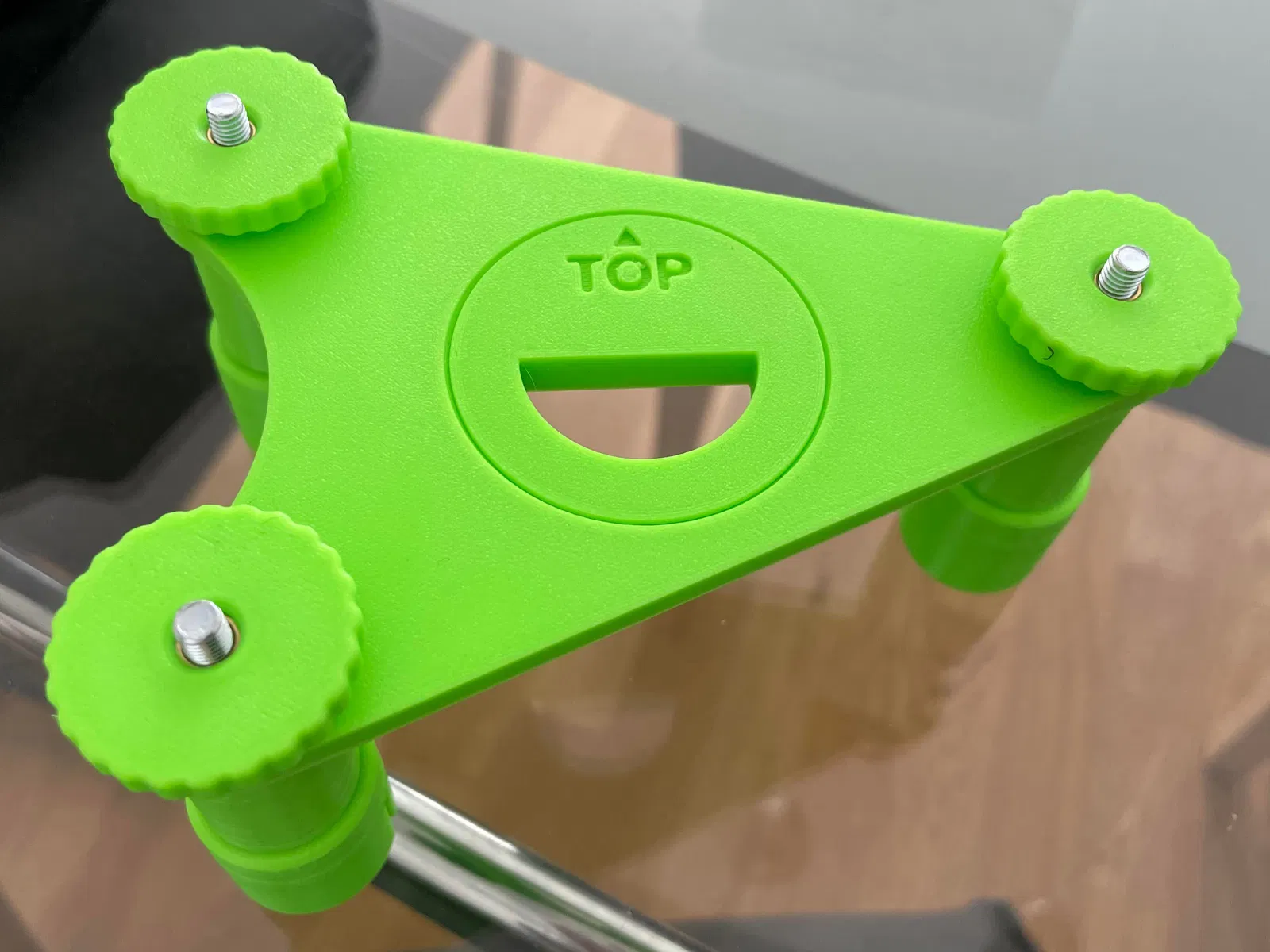

Phần vòng tròn ở giữa có thể xoay được và có thể in “print in place”. Do khe hở (clearance) khá nhỏ, phần vòng tròn có thể bị dính xuống base plate. Trường hợp đó, xịt một ít chất bôi trơn như silicone spray sẽ giúp tách ra.

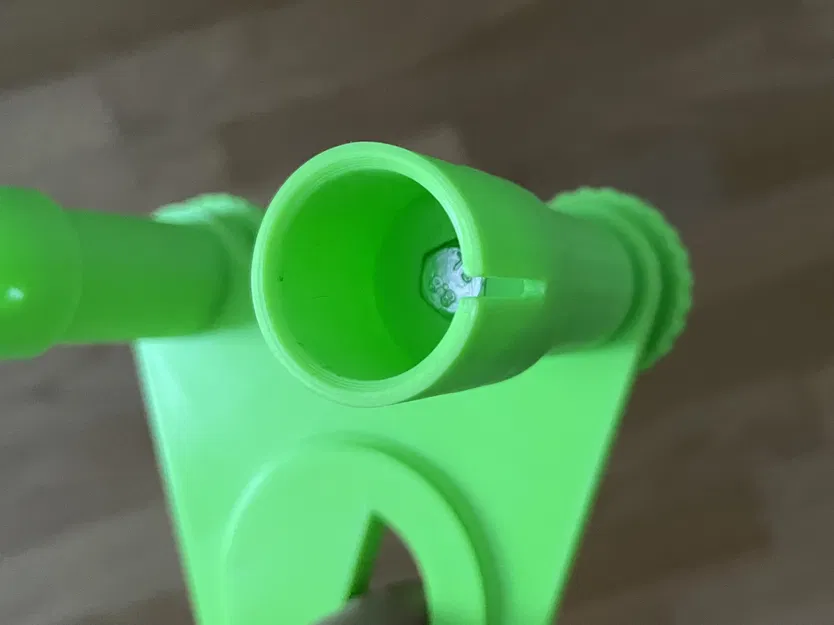

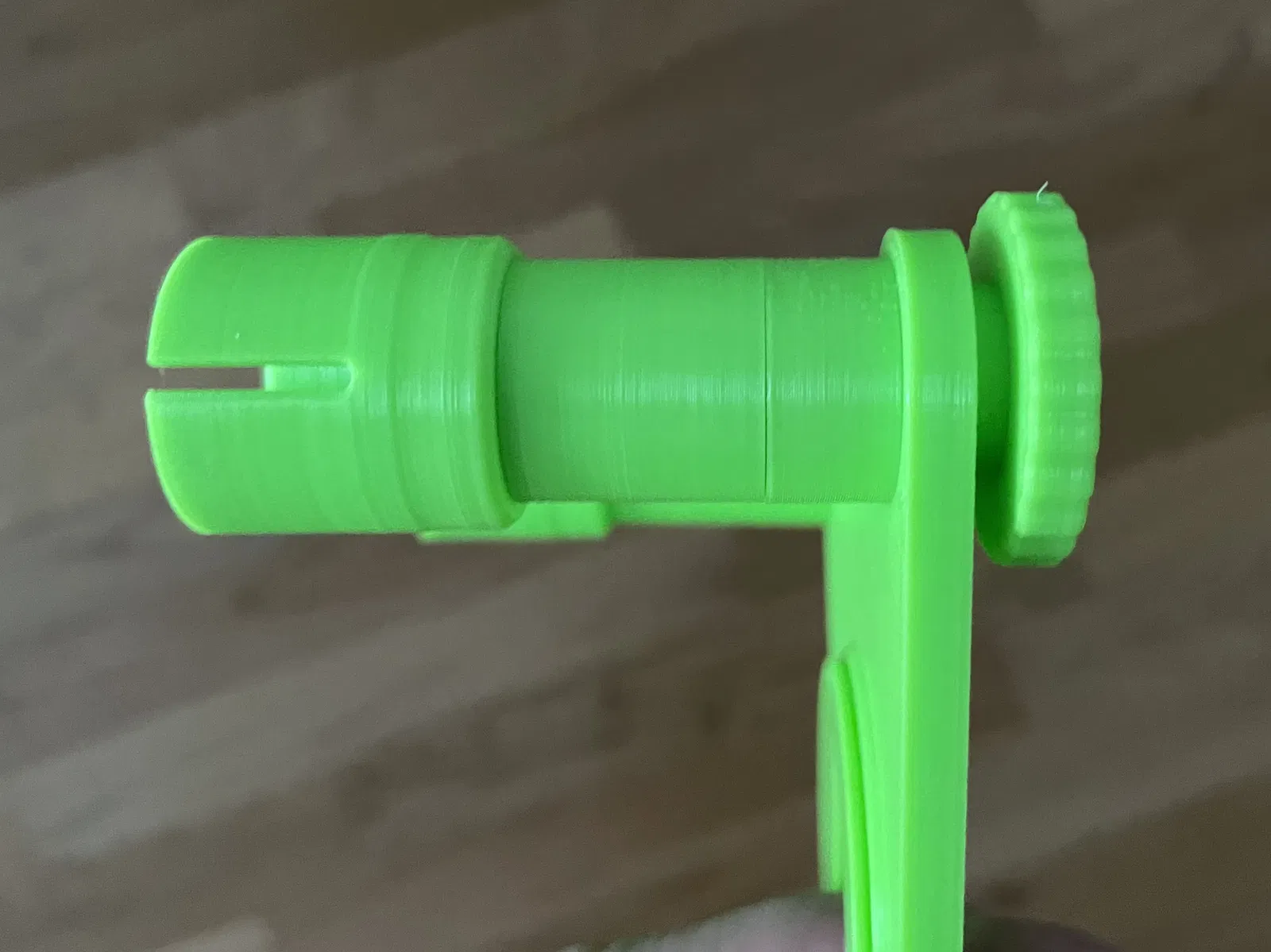

Tùy theo offset (inset) của mâm/bánh xe, bạn có thể dùng spacer phù hợp 5, 10 hoặc 20mm cho phần gắn (attachment) để chỉnh vị trí theo trục (axial position) của dụng cụ đo.

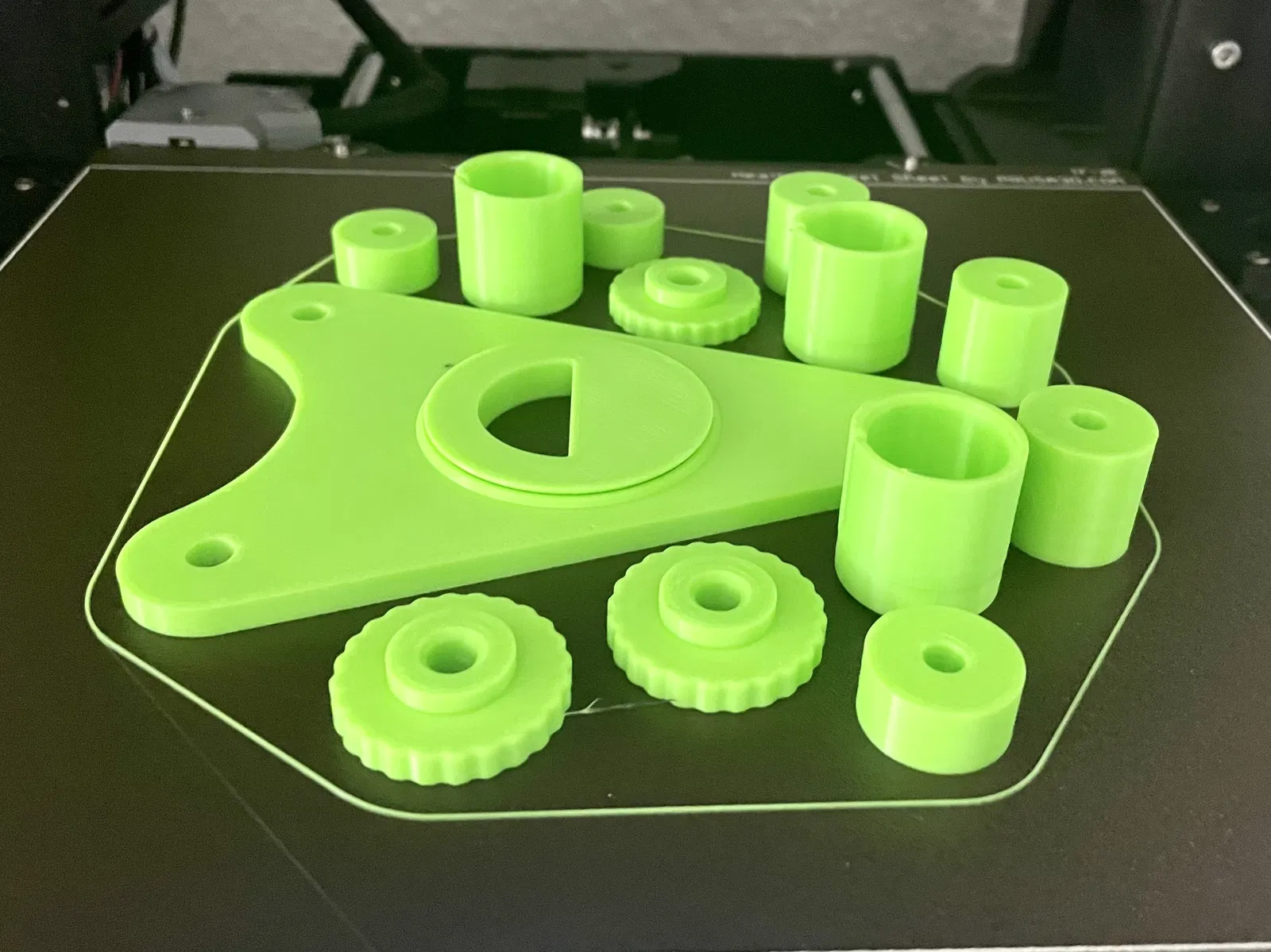

Mình có chuẩn bị một số biến thể. Nếu cần, mình có thể làm thêm phiên bản khác theo yêu cầu. Bạn để lại lời nhắn ở phần bình luận nha.
- 4H PCD 98+108, 100+114.3
- 5H PCD 100, 108, 112, 114.3, 120, và bản multi hole

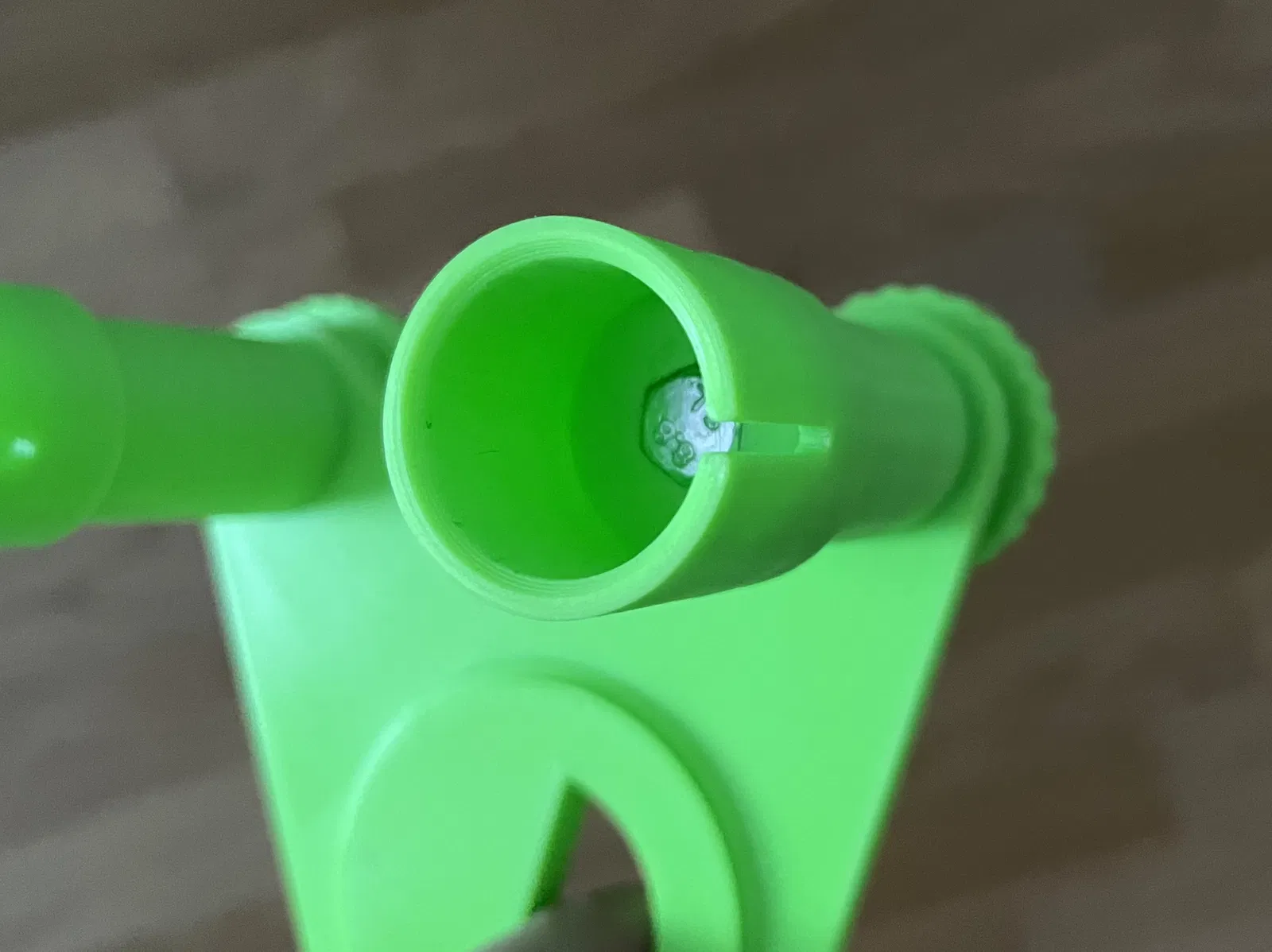

- Attachment cho 17, 19 và 21 HEX
- Thumb nut cho M5 hex nut và M5 thread insert (lỗ chuẩn bị: 6.4mm)
Bạn sẽ cần các fastener sau để lắp ráp.
- 3x bu lông M5 đầu lục giác (M5 hex head bolt) dài 50–60mm
- 3x ê-cu M5 (M5 hex nut) hoặc thread insert
Cập nhật 2024-08-04

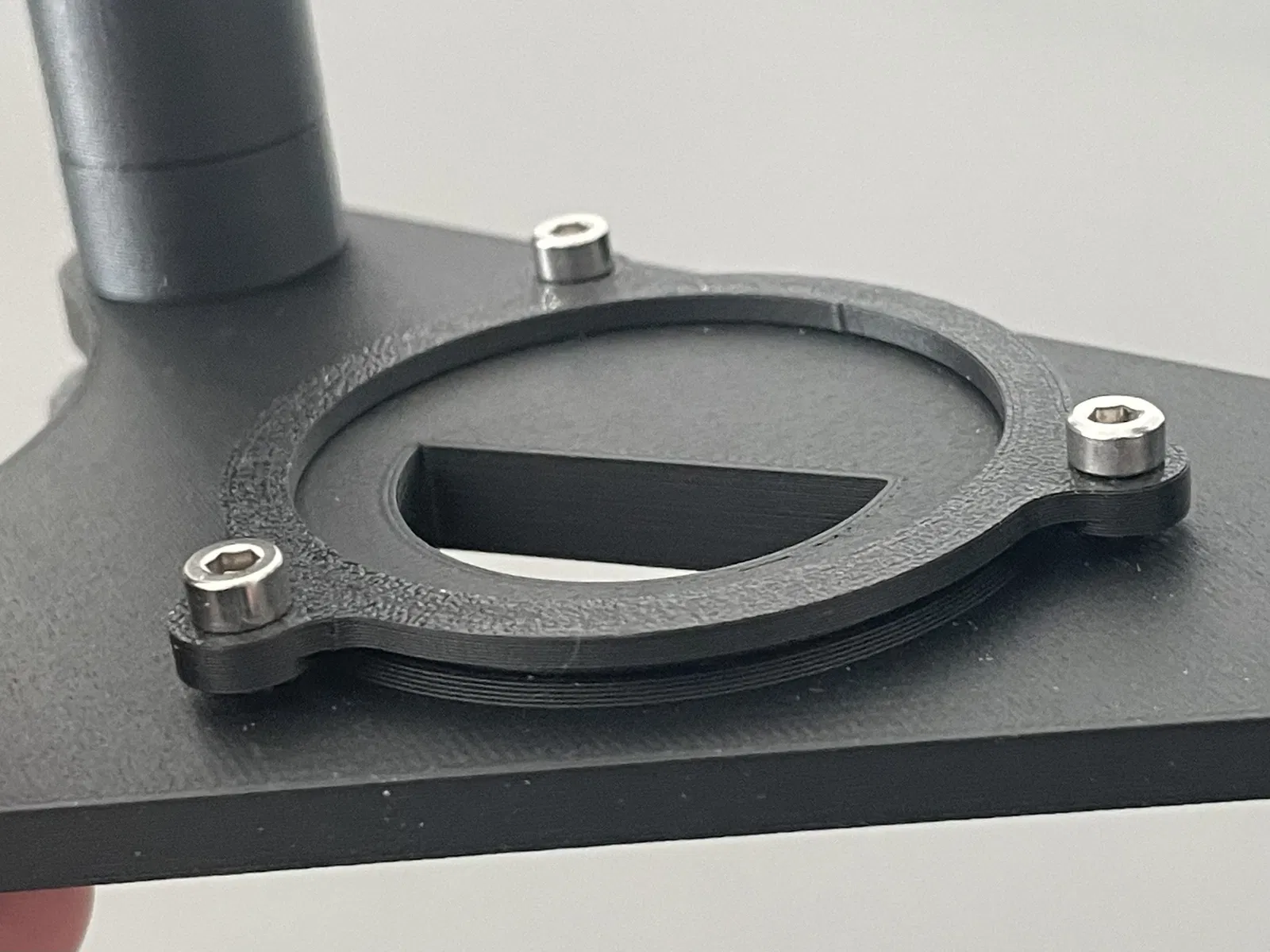

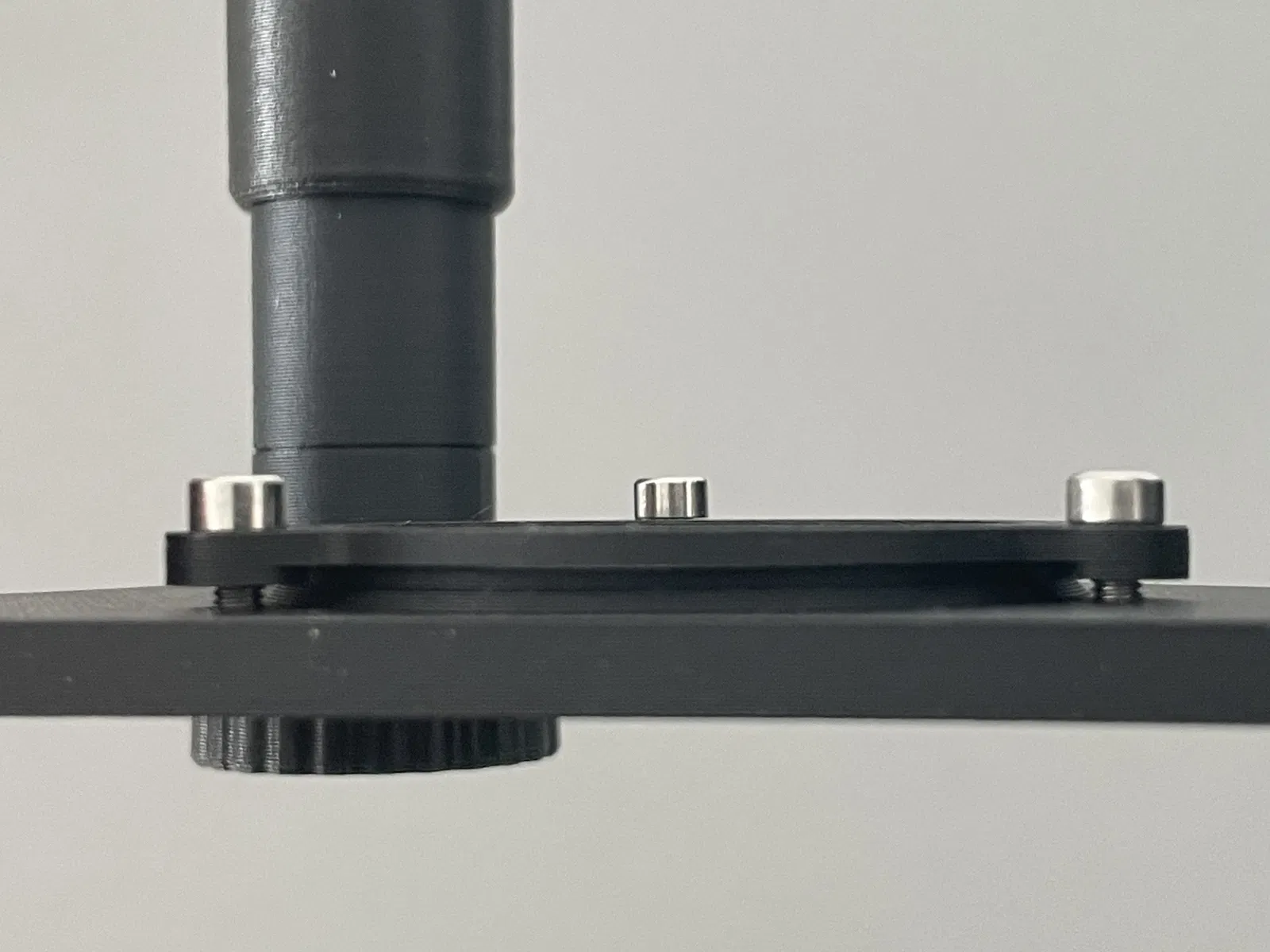

Mình đã thêm Back up ring cho những bạn gặp vấn đề phần vòng tròn ở giữa bị rơ quá nhiều (too much play). Để cố định Back up ring, mình đã cập nhật base plates với 3 lỗ. Bạn sẽ cần 3x vít M3-6 để cố định/chỉnh Back up ring. Vui lòng xem hình.
