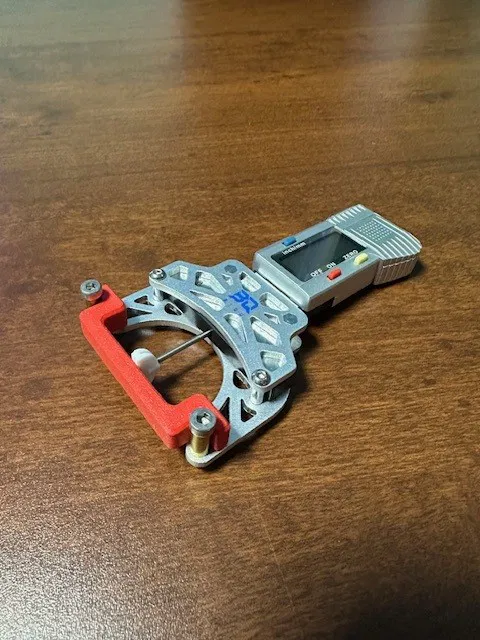

Tool hiệu chuẩn căng đai (Belt Tension) cho Biqu Belter – Biqu Belt Tension Calibration Tool

Biqu Belter bị cái bất tiện là không có một mốc tham chiếu đã được hiệu chuẩn.

Chiều dài của thanh đo và cái đầu tip tự in có thể không giống nhau giữa các máy, nên việc chia sẻ số đo với nhau gần như không có ý nghĩa.

Tool này hiệu chuẩn về mức thấp hơn 5mm so với bề mặt của các pin.

Đừng dùng Belter calculator, nó không hề chính xác và cũng không liên quan tới mốc hiệu chuẩn này.

Mình dùng các số đo dưới đây để chỉnh dây đai (belt) trên con VoronV2.4 350mm của mình; máy của bạn có thể sẽ cần số đo khác. Mời bạn comment mức tension bạn tìm ra.

      Motors Off

      A & B Belts (6mm GT2) - 4.2mm - Print Head kéo hết về phía sau, ở giữa

      Z Belts (9mm GT2) - 5.5mm - Print Head hạ xuống gần build plate

Các mức này sẽ giúp mình tới gần lực căng mình đo được bằng phương pháp gảy dây (Pluck) và đo Frequency.

Trong tương lai, khi rảnh hơn, mình sẽ treo cả belt 6mm & 9mm rồi từ từ thêm tạ để làm một file bảng tính (spreadsheet) tương quan với lực căng dự kiến. Mình có Lead Shot nên có thể tăng theo bước 1oz để dựng đồ thị chính xác nhất có thể.

Mình cũng có thể nghĩ ra cách tăng thêm lực căng lên thanh đo để unit cho ra độ phân giải tốt hơn. Chỉ cần tìm được một cái spring bán sẵn ngoài thị trường có lực căng và chiều dài đúng chuẩn để mình spec lại, vậy ai cũng có thể chia sẻ số đo một cách chính xác.

Lưu ý - Belter sẽ về zero mỗi lần bật nguồn, nên mình cất nó với tool hiệu chuẩn đang gắn sẵn. Nếu màn hình tự tắt (timeout) thì bạn phải hiệu chuẩn lại tool.
