Giá đỡ cột buồm cho GPS tự chế của Jan Heylen

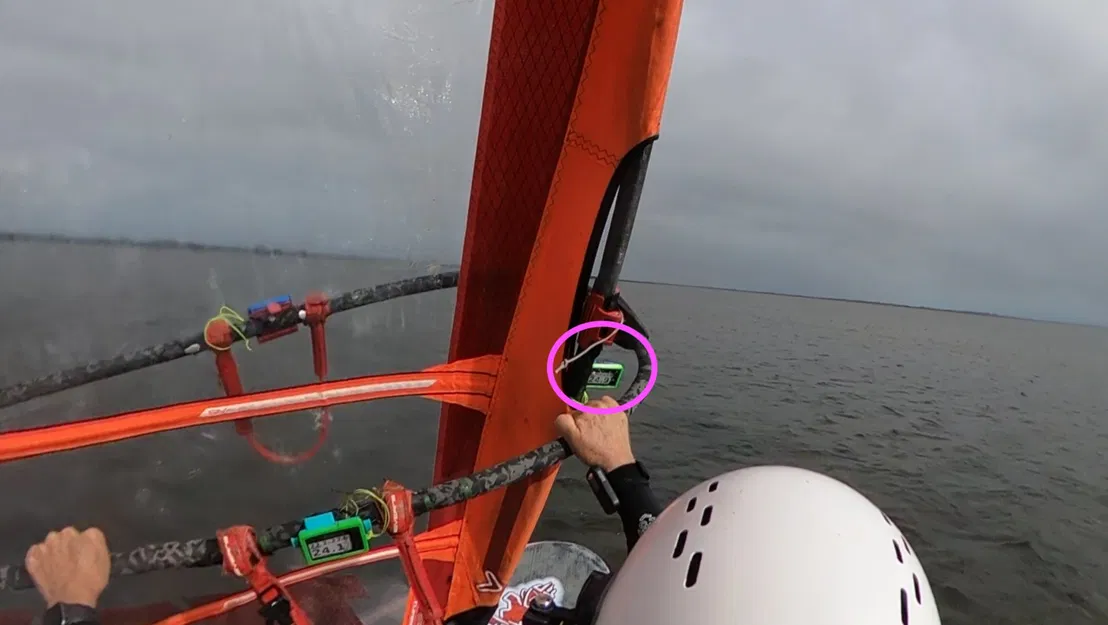

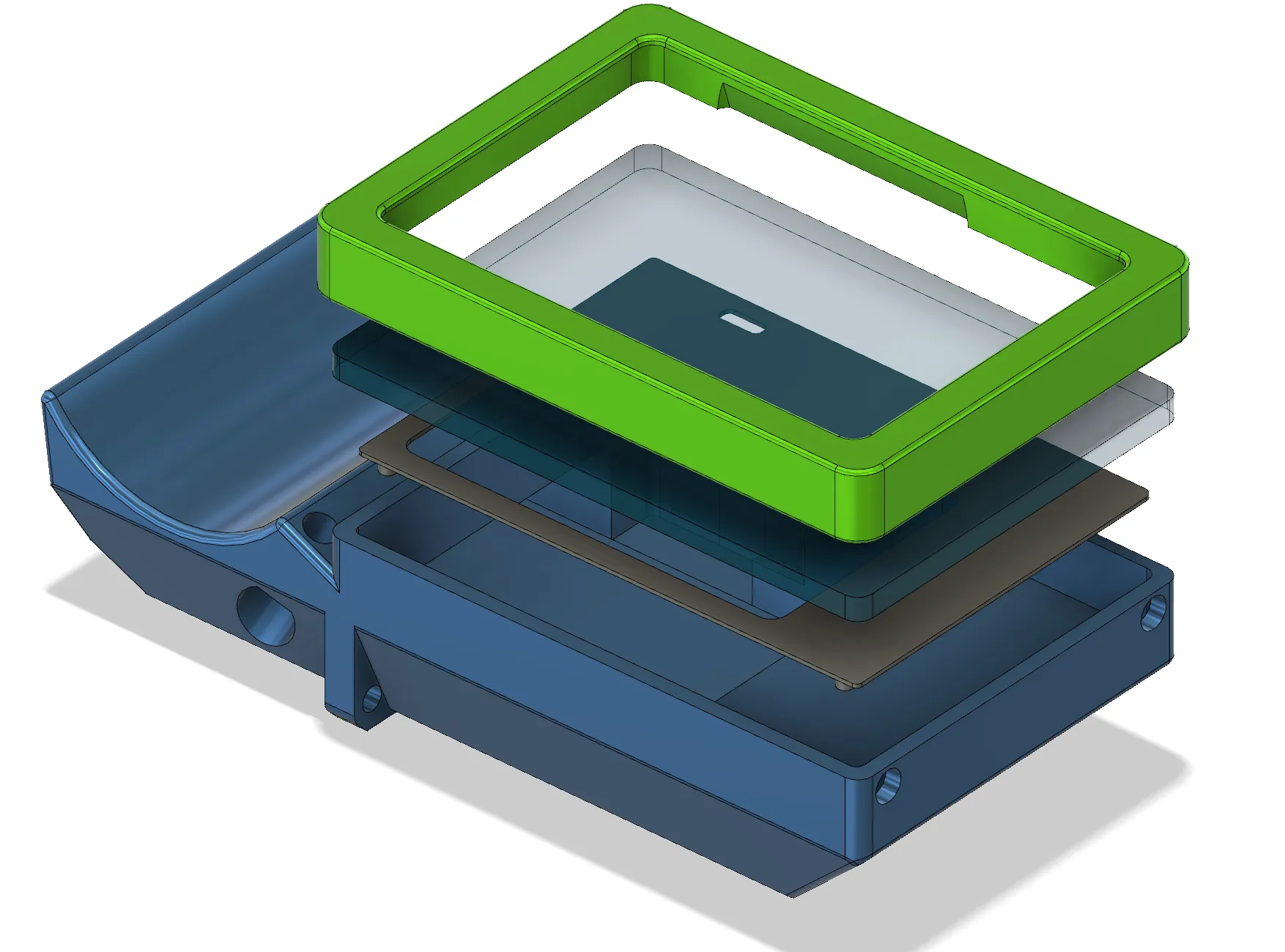

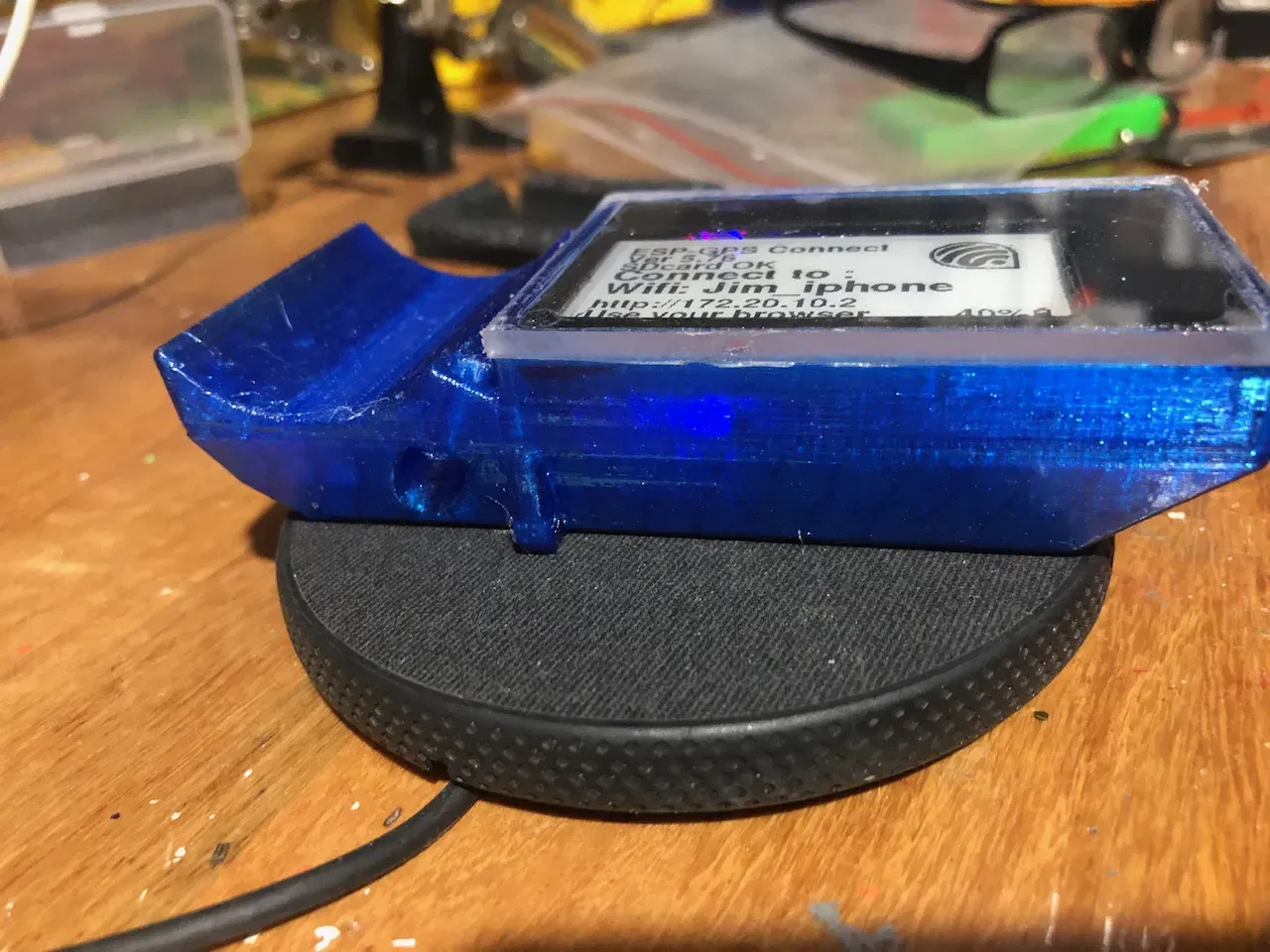

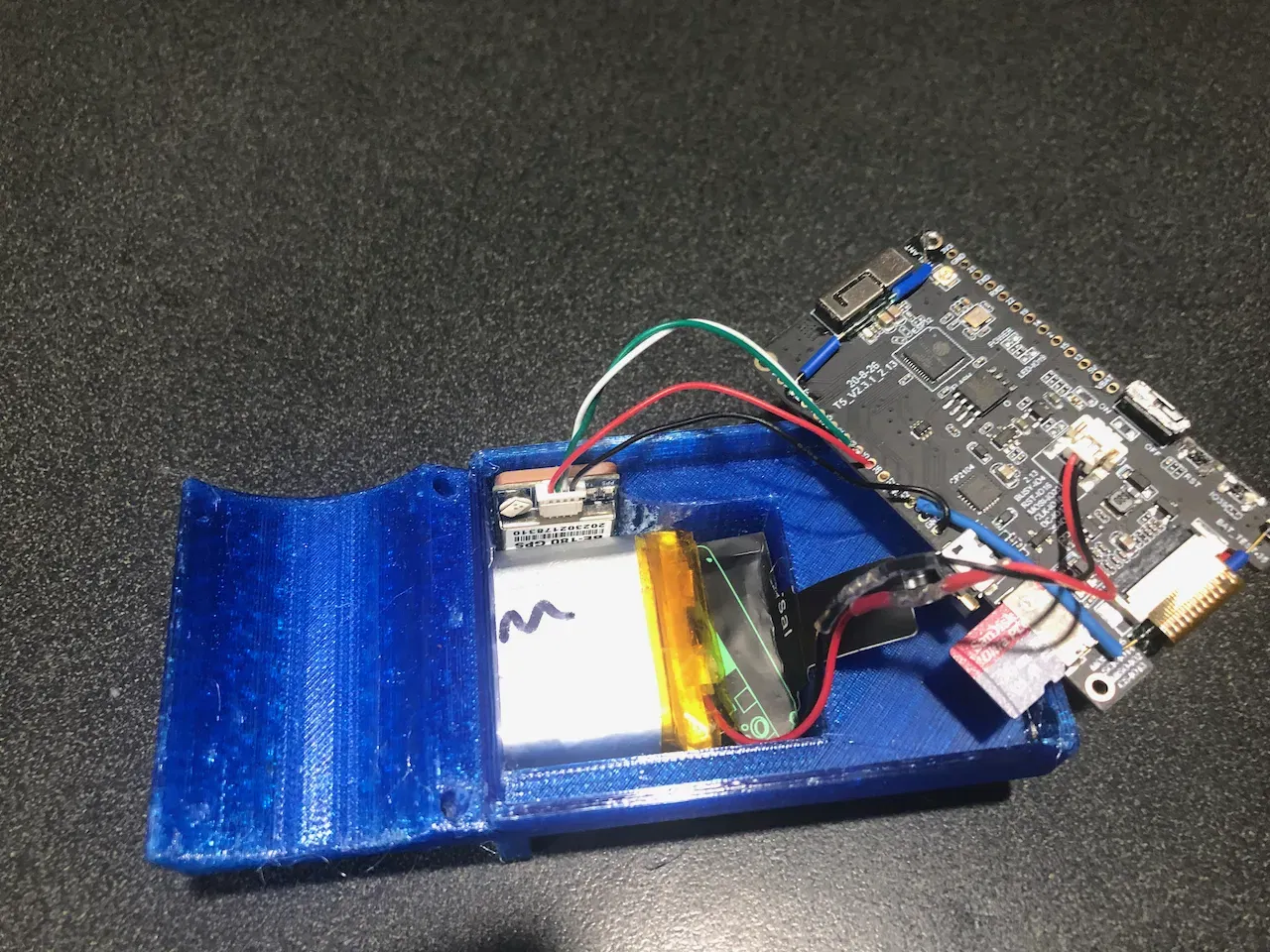

Đây là giá đỡ cho GPS DIY của Jan Heynen. Không phải ý tưởng của tôi (của Boz) và (dây đai đàn hồi tích hợp của Al Hop) nhưng nhằm mục đích đặt màn hình nhiều hơn trong tầm nhìn ngoại biên. Điều này là vì trong một cuộc chạy tốc độ hoặc điều kiện gợn sóng, việc liếc nhìn GPS gắn trên boom là rất rủi ro. GPS trên vai nằm trong tầm nhìn ngoại biên nhưng yêu cầu thay đổi tiêu điểm, điều này chậm hơn và có thể nguy hiểm hơn so với việc liếc nhìn vào boom. Mẫu in này được thiết kế cho GPS BE-180 (M10) và là cắm và chạy (càng nhiều càng tốt), có nghĩa là bạn có thể cắm bất kỳ Bộ thu Sạc Không Dây Qi Universal nào mà không cần phải mở rộng cáp, vì vậy chỉ cần 6 kết nối hàn (4 cho GPS và 2 cho công tắc reed + 2 cho công tắc reed bổ sung nếu bạn muốn). Mẫu in này dành cho tấm Starboard vì gần như tất cả các cuộc chạy tốc độ ở bán cầu nam đều kỳ lạ là Starboard. Từ chỉ một phiên, có vẻ như vị trí tốt nhất cho điều này là dưới đáy phần cắt của cánh buồm. (Sở thích của bạn có thể khác). Ban đầu tôi nghĩ sẽ cần phải làm một phiên bản Port nhưng có vẻ như một giải pháp dễ dàng/hay hơn là một hệ thống lật, hoặc thủ công tùy thuộc vào vị trí của bạn hoặc có thể tự động sử dụng cánh buồm/cam để lật màn hình mỗi khi đổi hướng. Bằng cách này, người ta chỉ cần xây dựng một GPS nên rẻ hơn, dễ dàng hơn để tham gia thể thao, v. v. (Lưu ý rằng ‘cắt trung tâm’ là dành cho những người dũng cảm đủ để thực hiện việc bóc màn hình epaper của Al Hop từ PCB và định vị lại để có vẻ ngoài thẩm mỹ hơn)

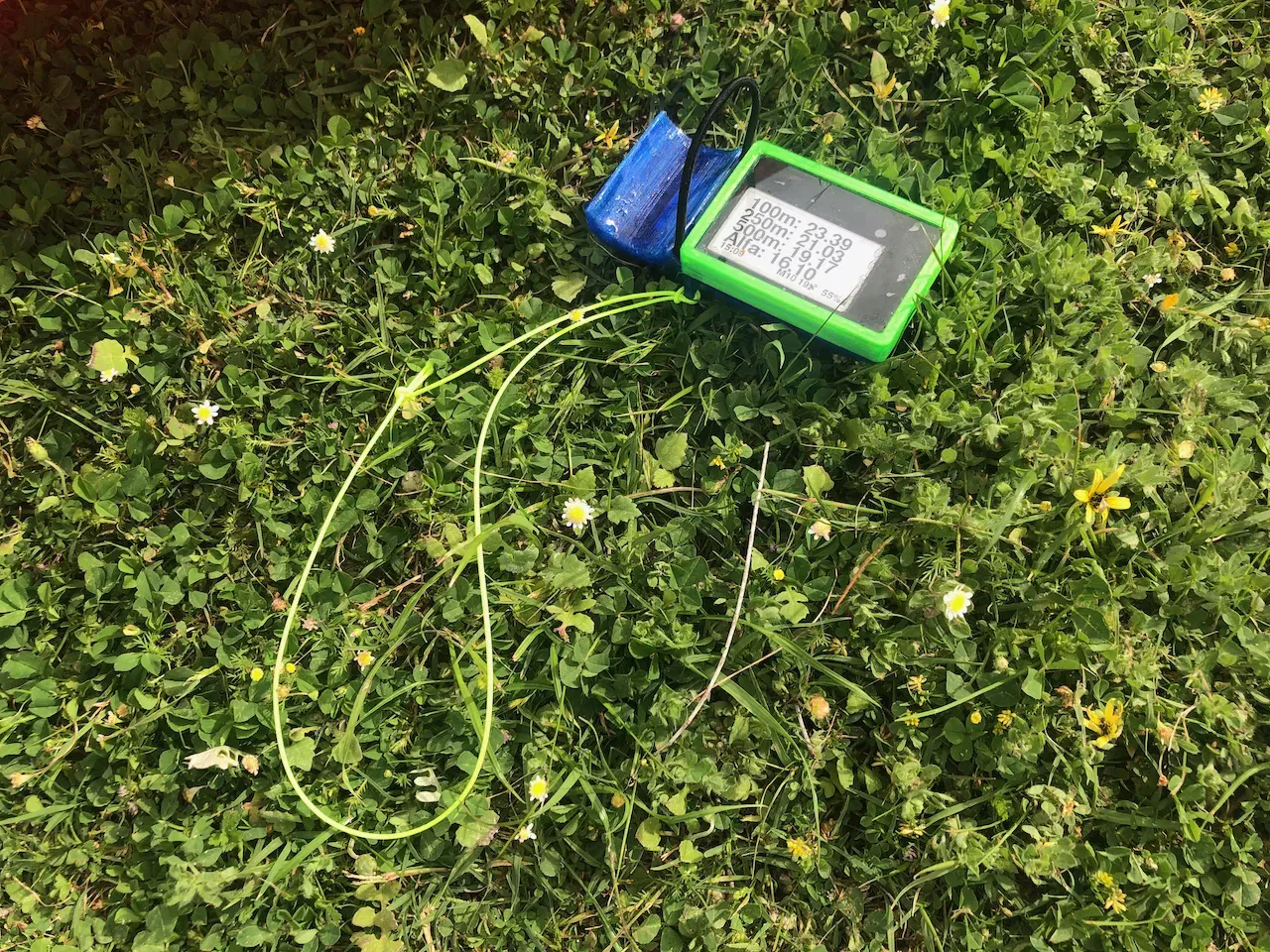

Đối với giá đỡ, tôi đã sử dụng dây thun đàn hồi từ cửa hàng phần cứng địa phương có đường kính khoảng 4mm. Xin lưu ý, mẫu in này không chống nước như đã in. Bạn cần lấp đầy bằng epoxy đổ qua các lỗ lấp đầy. Vui lòng xem thiết kế trước/ban đầu để biết thêm mẹo về cách thực hiện điều này. Nó được thiết kế cho cột RDM, có thể hoạt động cho SDM nhưng tôi chưa thử nghiệm.
