Rastex 12 – Cam Lock Connector 12mm (Minifix) để lắp nội thất

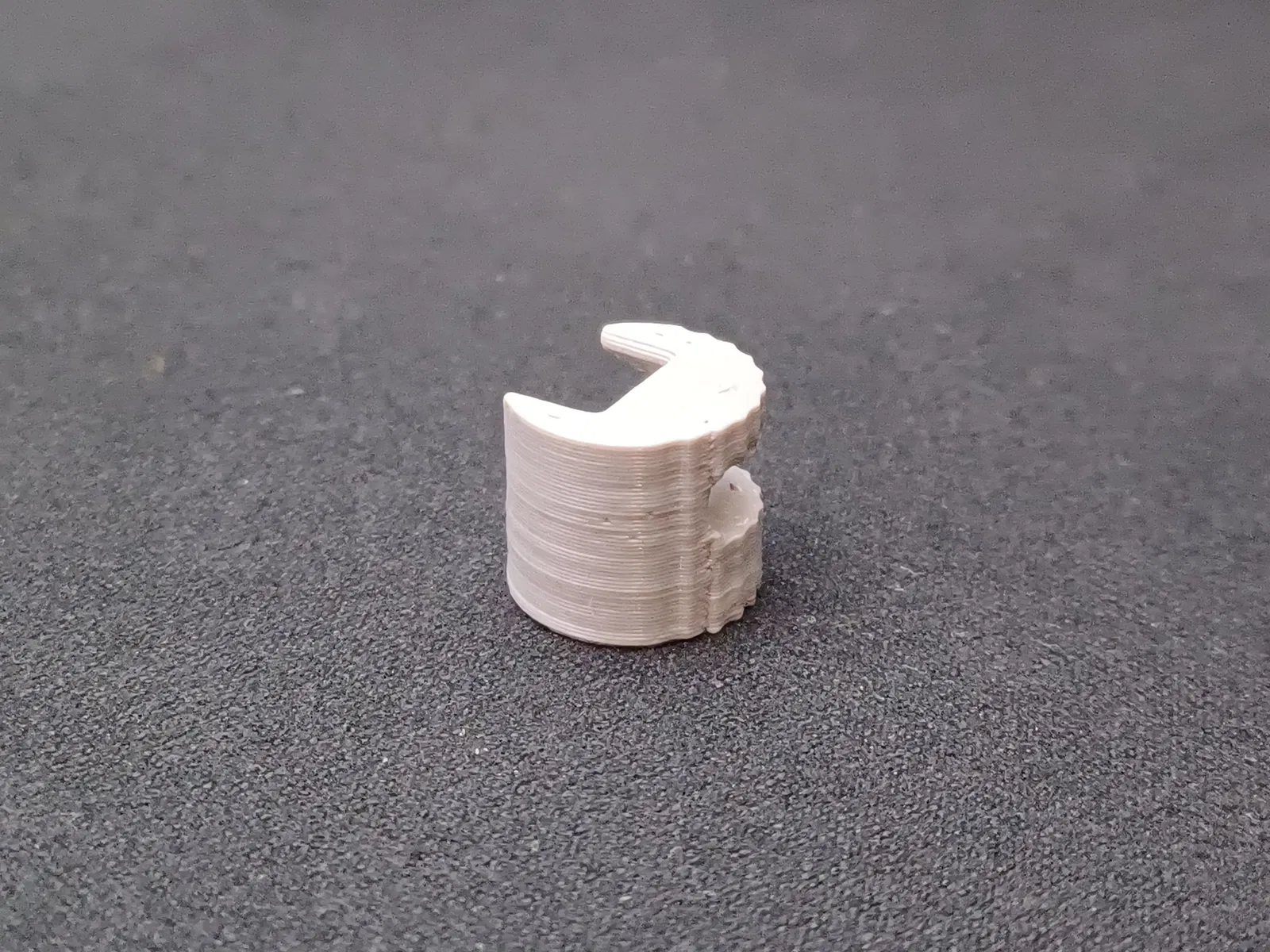

Rastex 12 là cam lock connector (Minifix) đường kính 12mm để lắp ráp nội thất. Model có khối support nhỏ trong rãnh dowel (in 0.2mm), và lỗ giữa để lấy cam lock ra. Gợi ý in: PC blend, 3 perimeters, 20% infill.
Mô tả

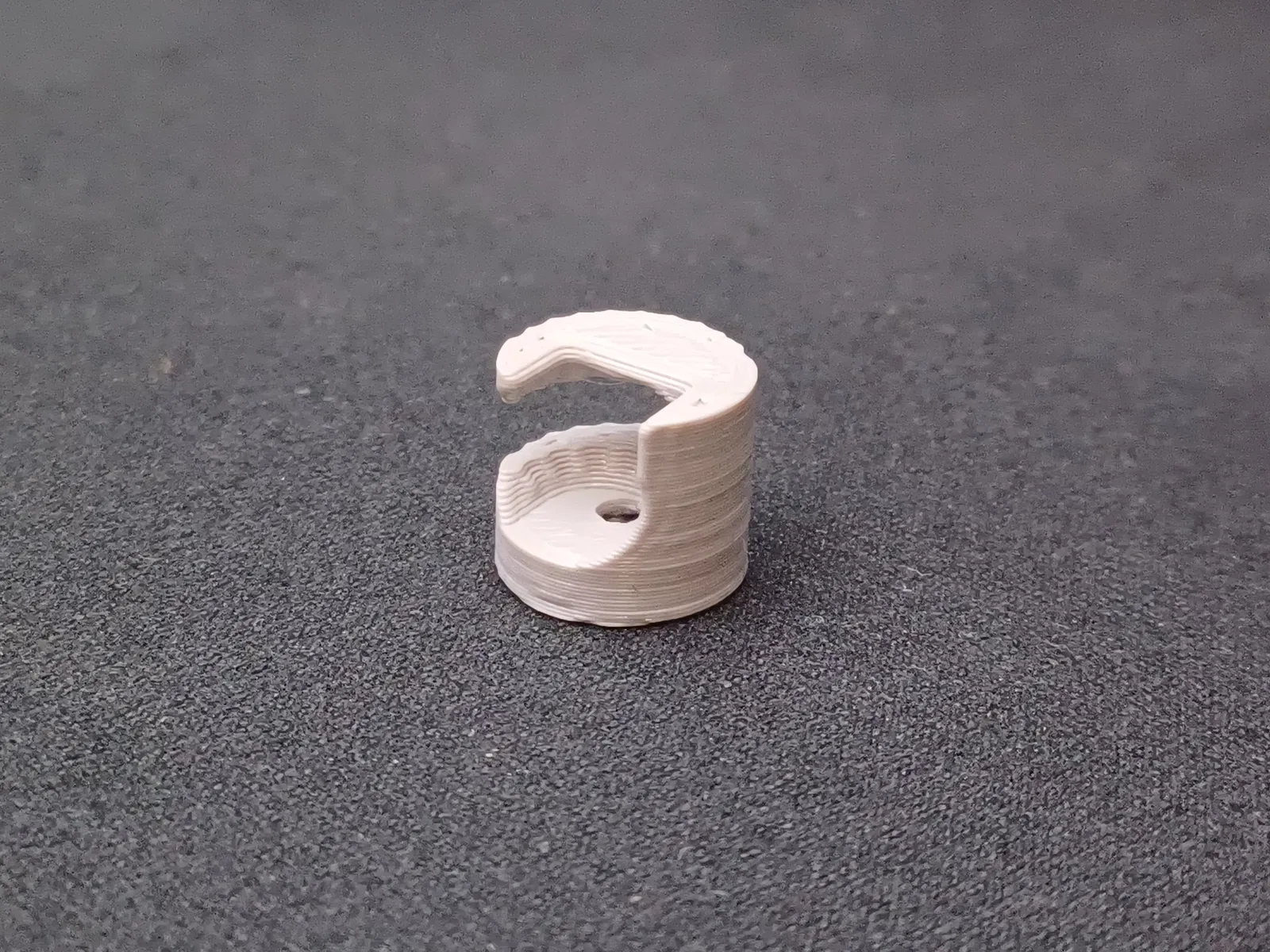

Cam lock connector dùng để lắp ráp nội thất (còn gọi là Rastex hoặc Minifix). Đường kính 12mm.

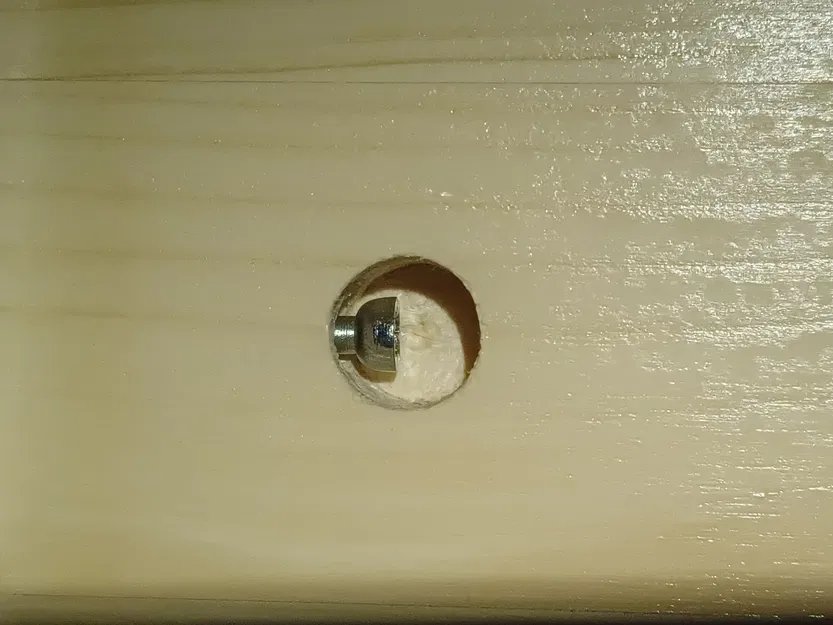

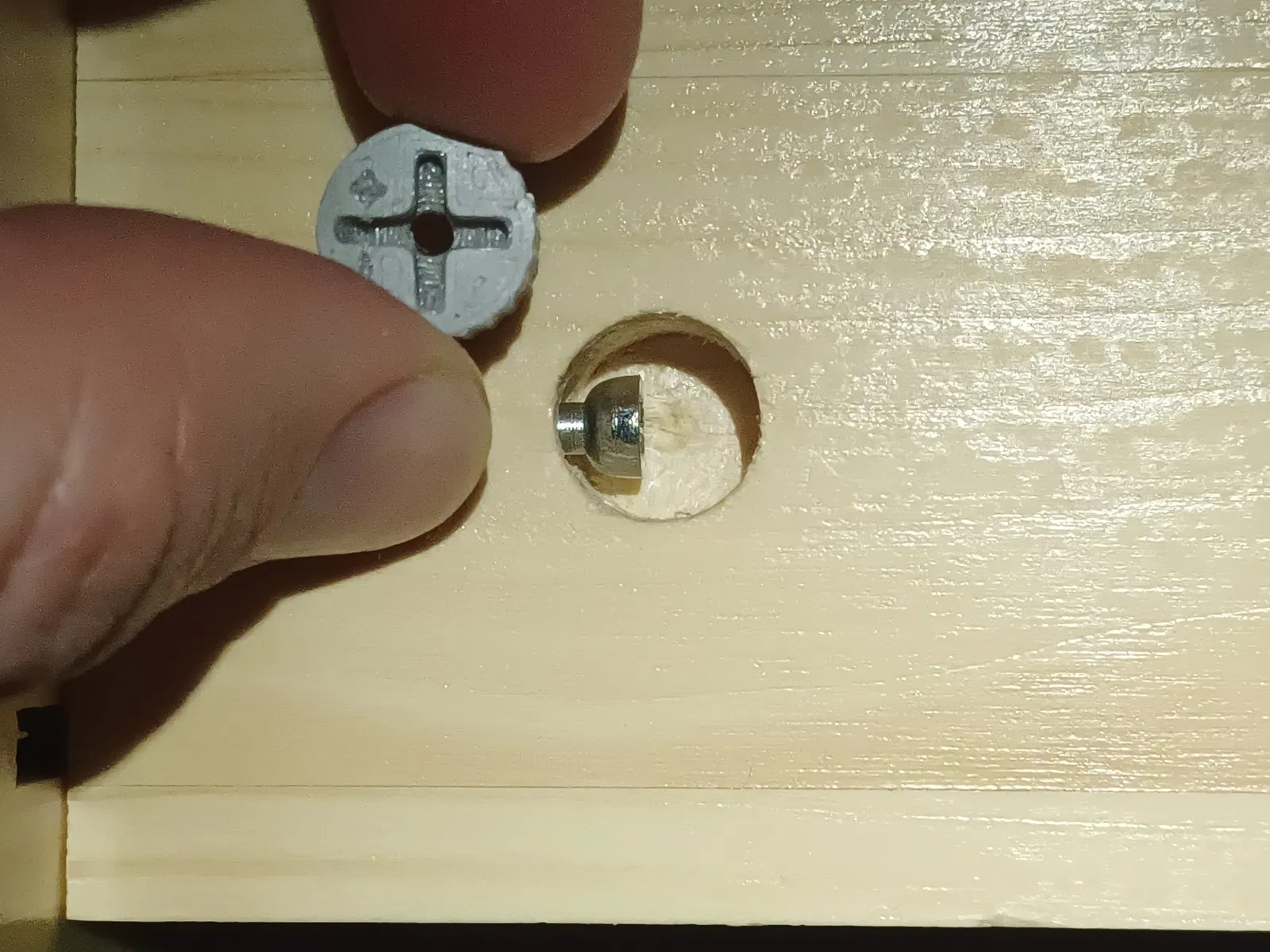

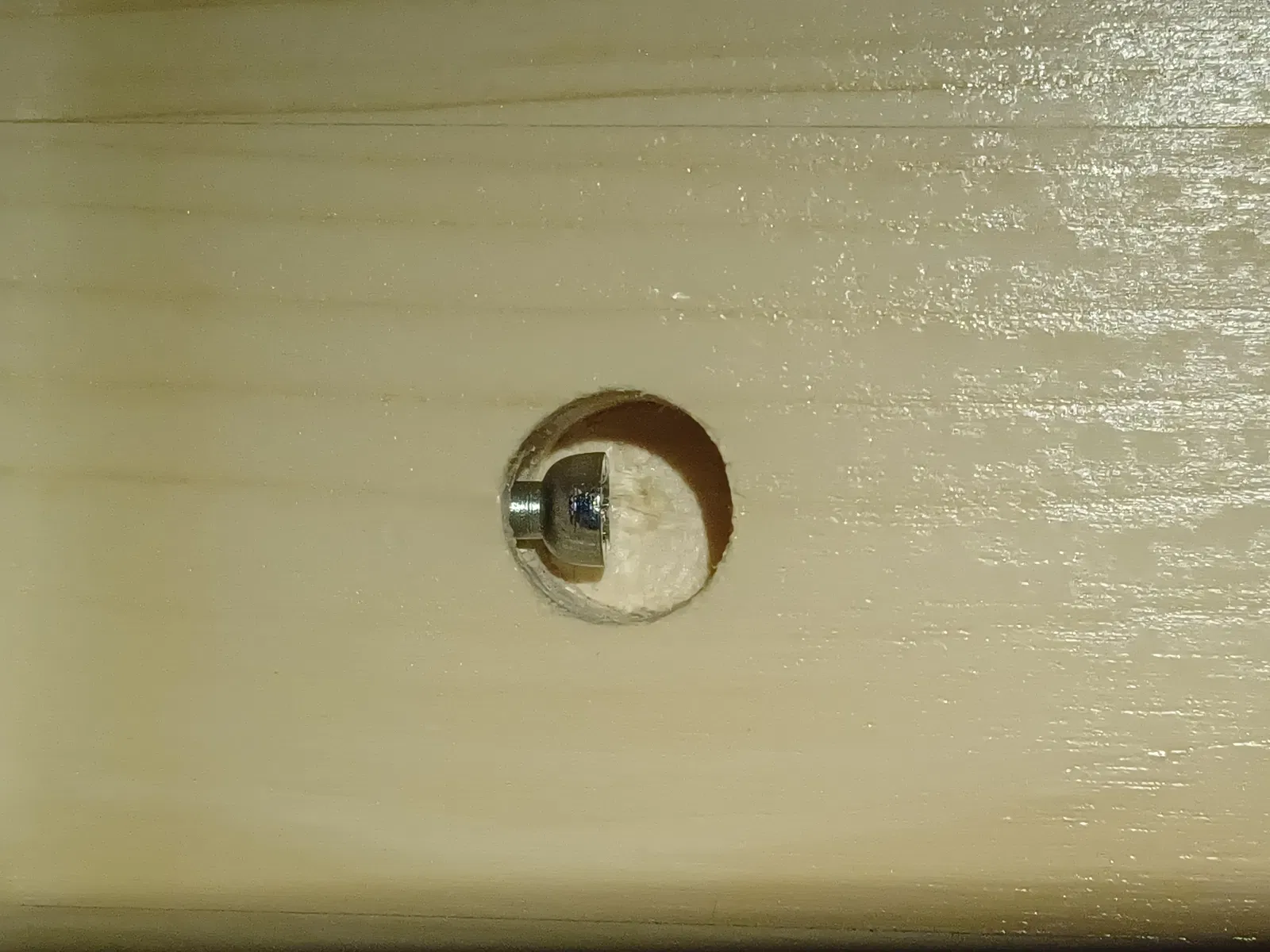

Mấy cái connector zin thường hay bị nứt theo thời gian, mà mình thì cần sửa lại phần gắn mặt trước của ngăn kéo.
Không có cái dự phòng nào nên mình tự dựng model để 3D print. Về vật liệu, mình dùng Prusament PC blend và với phần mặt trước ngăn kéo thì như vậy là dư sức.

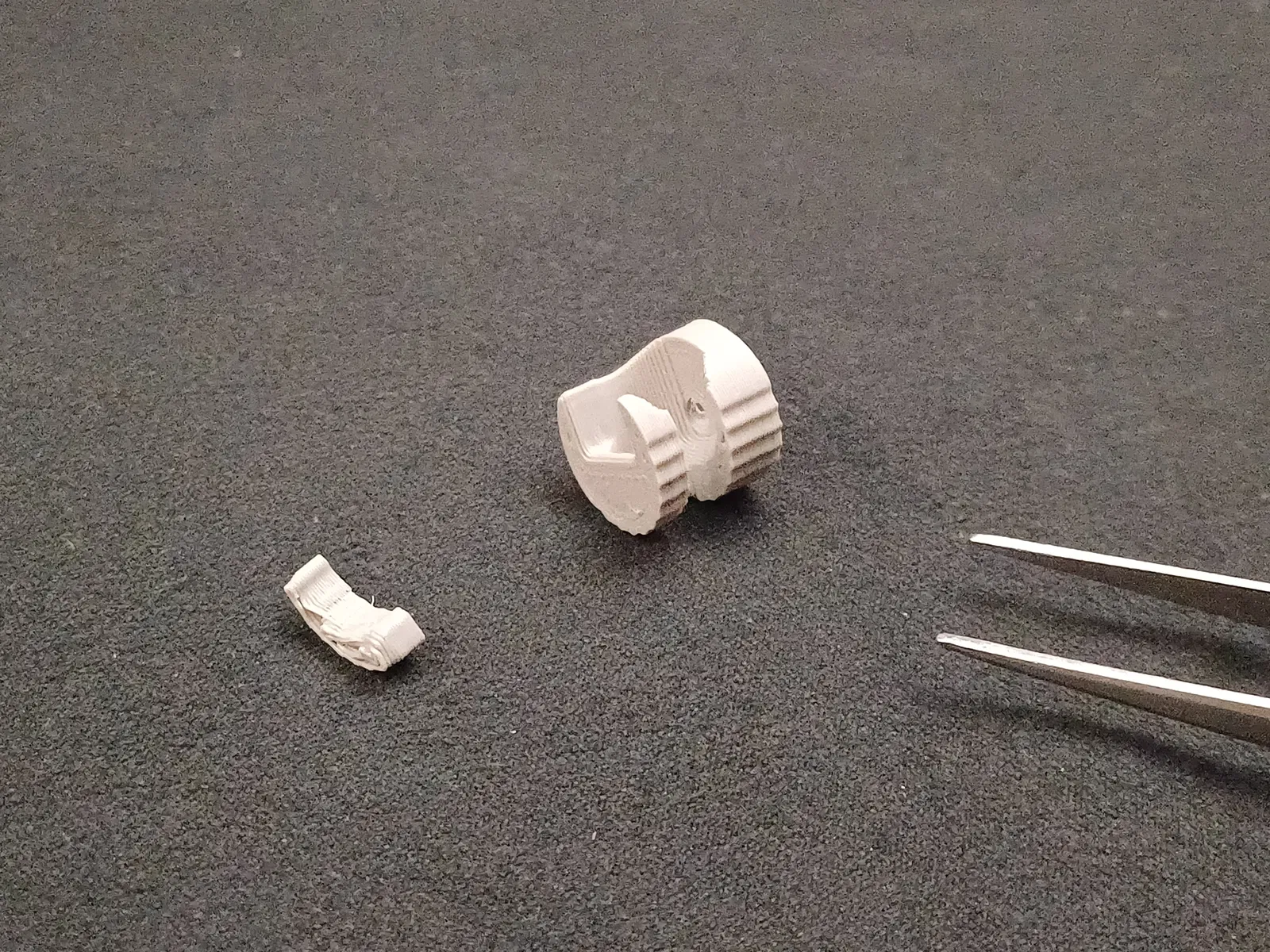

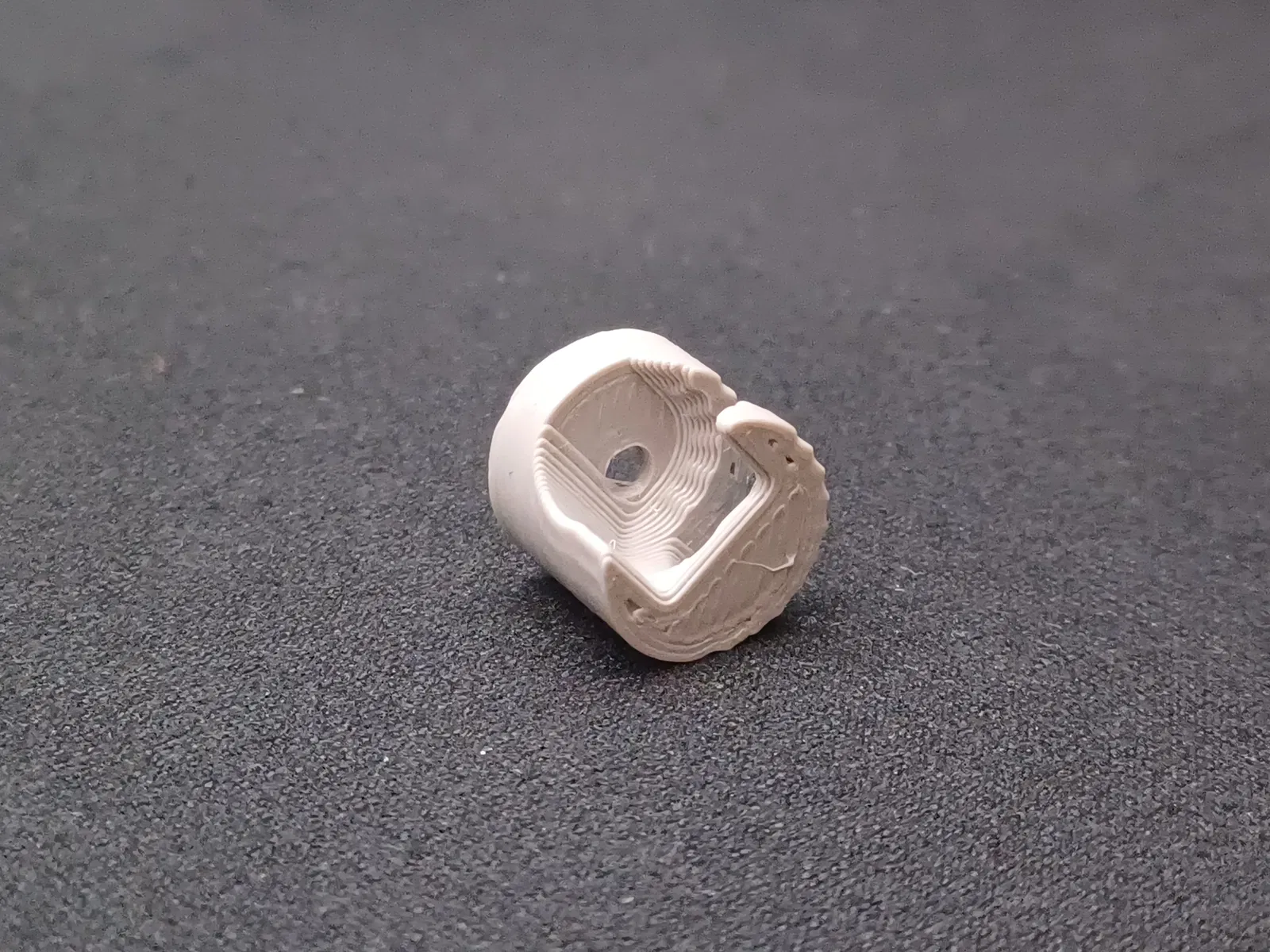

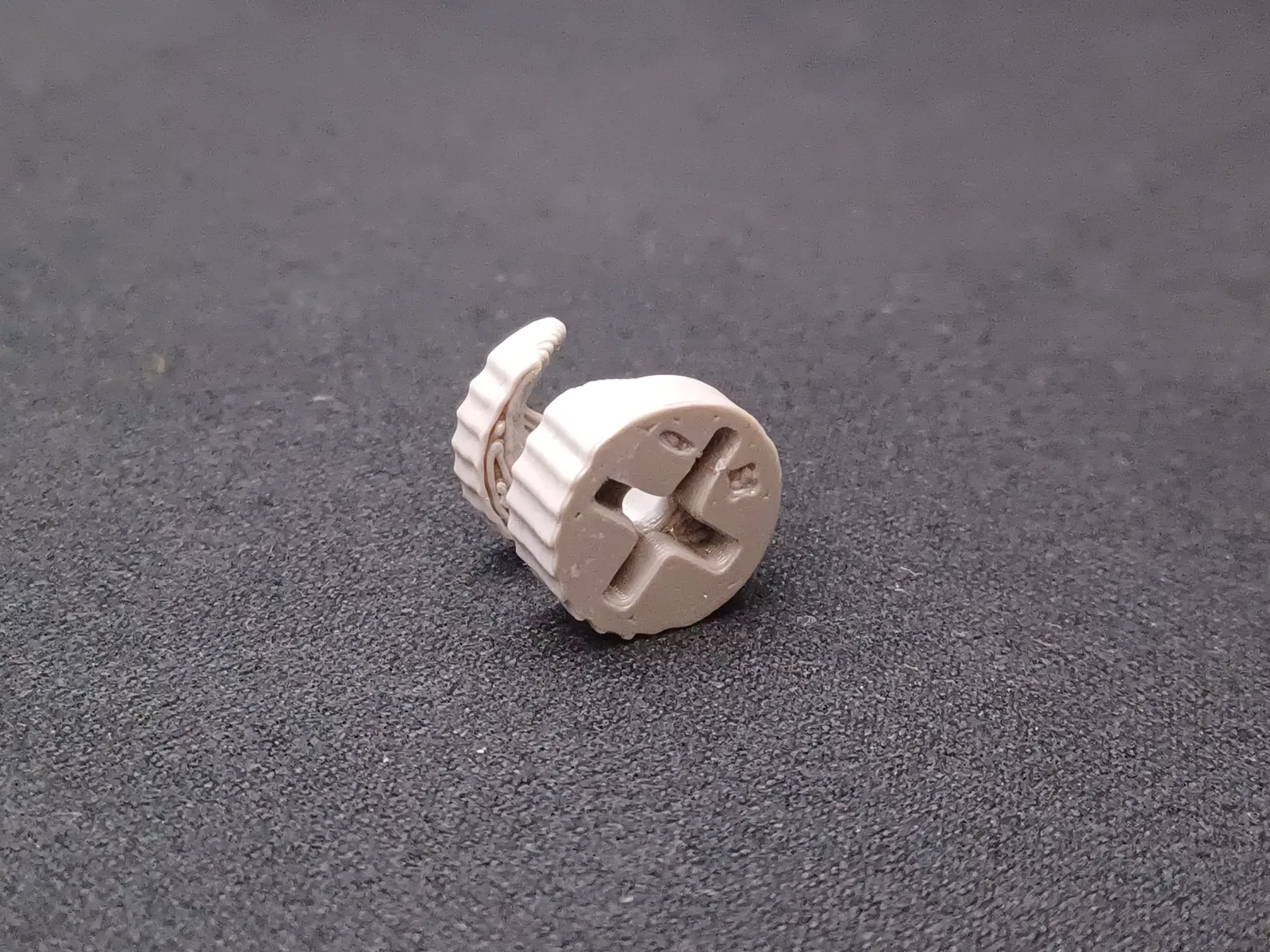

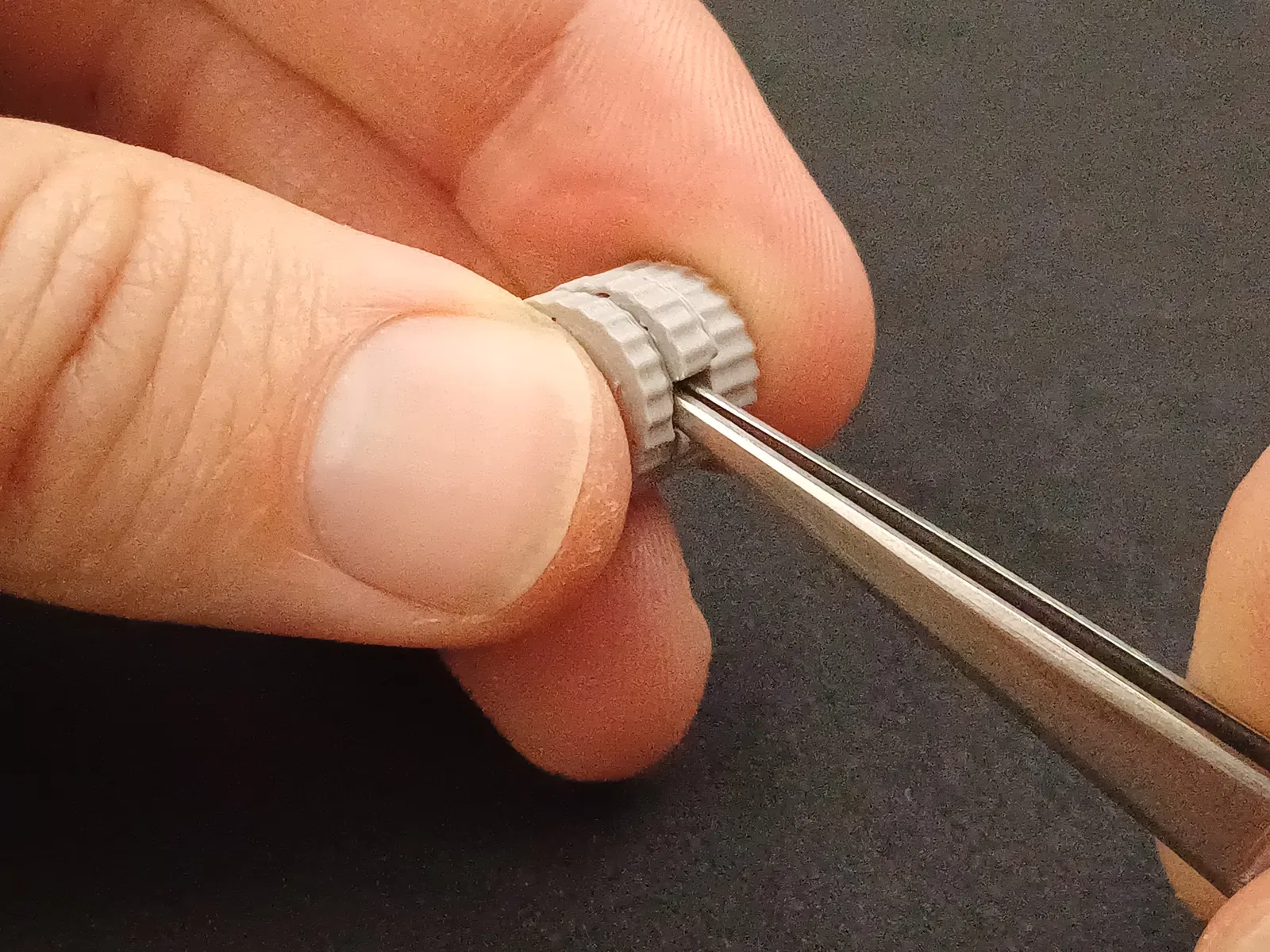

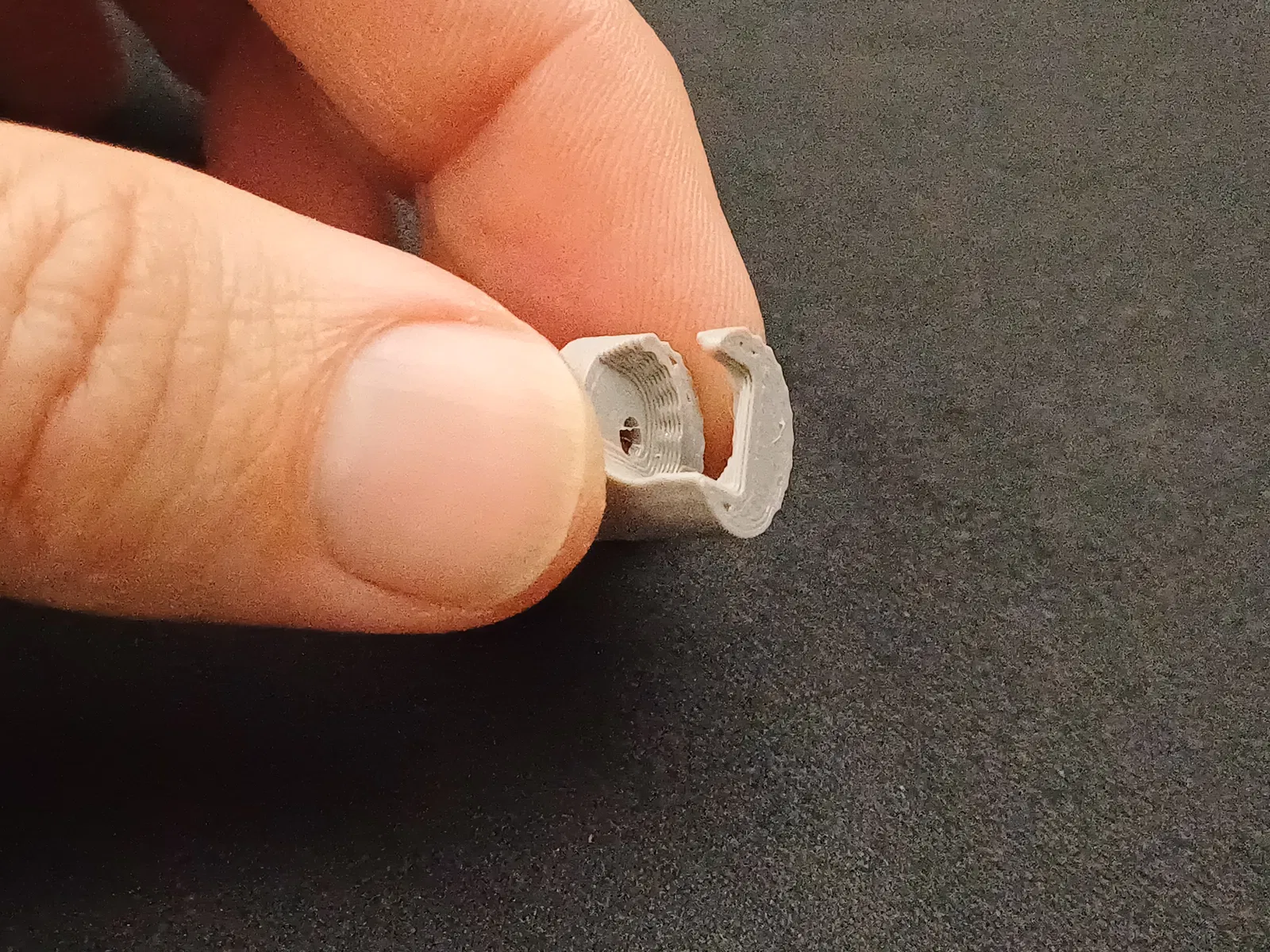

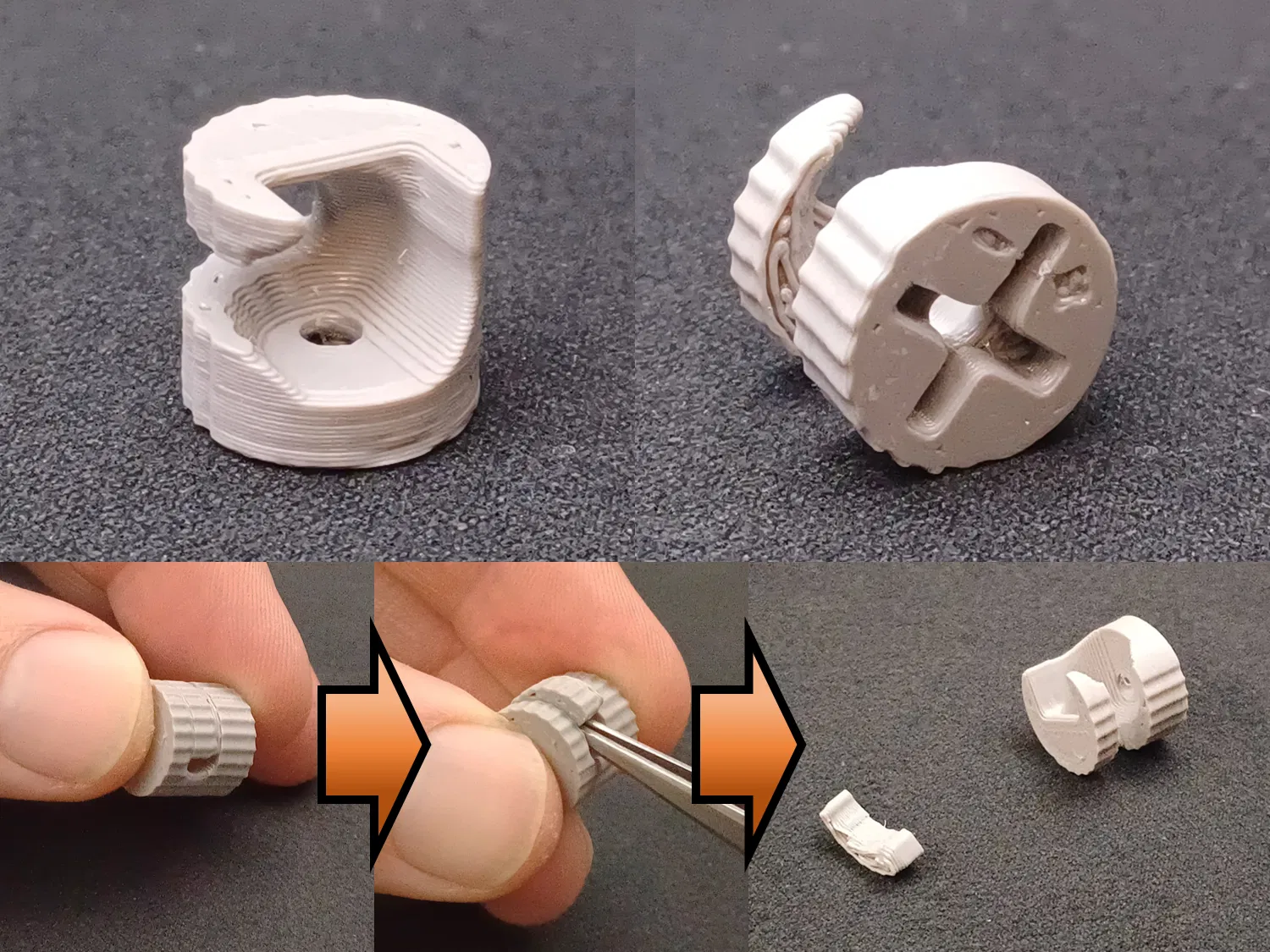

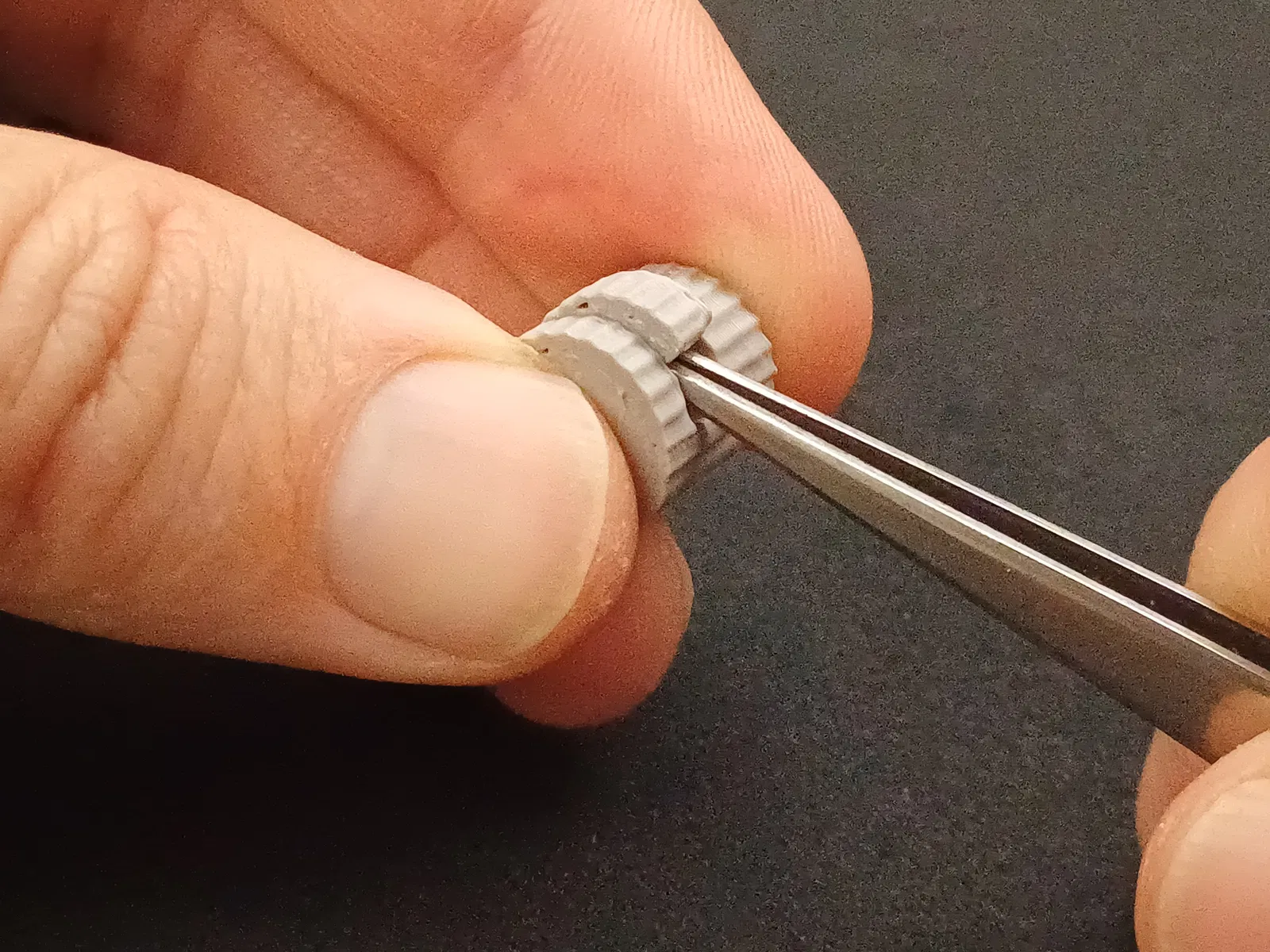

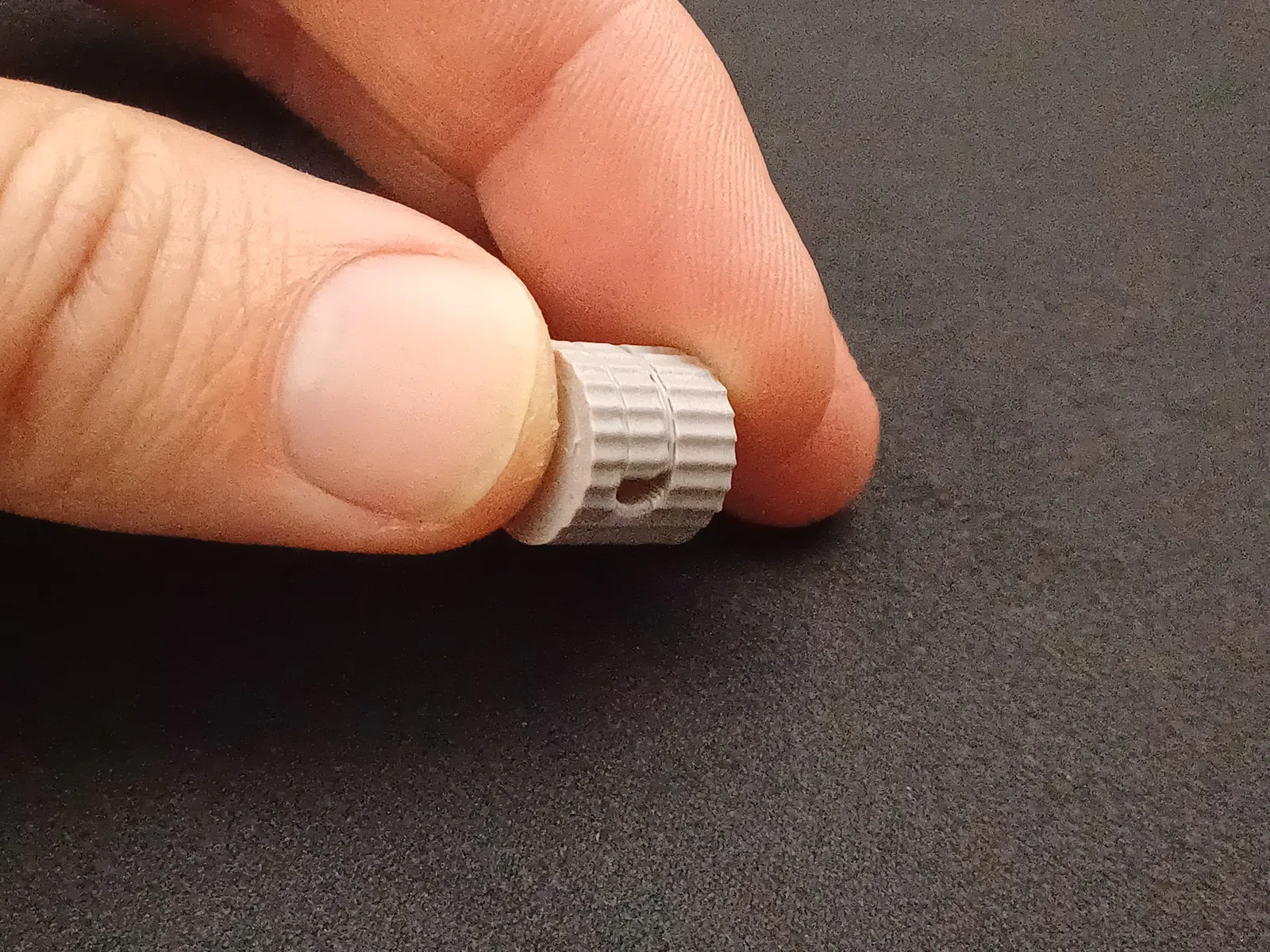

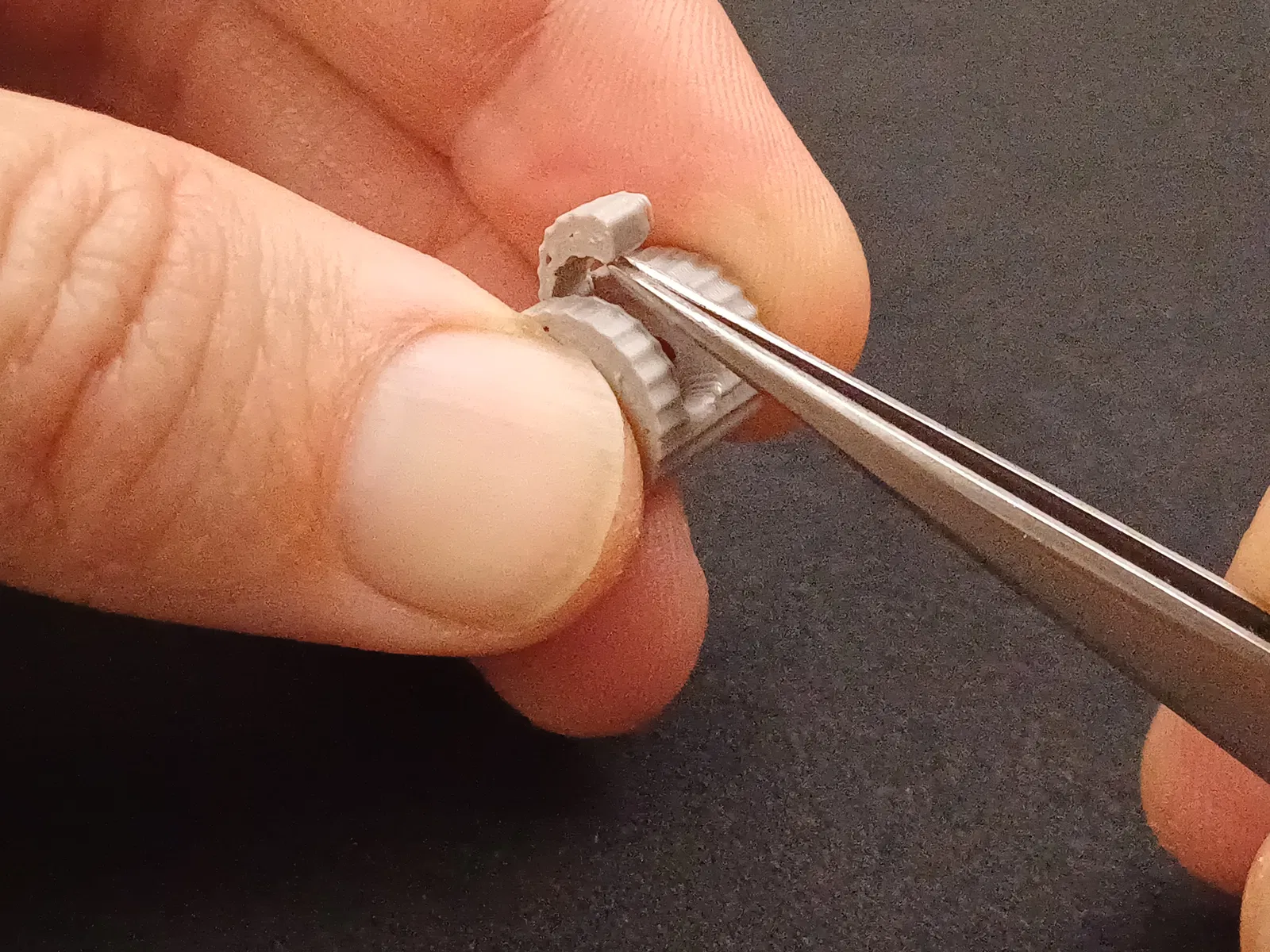

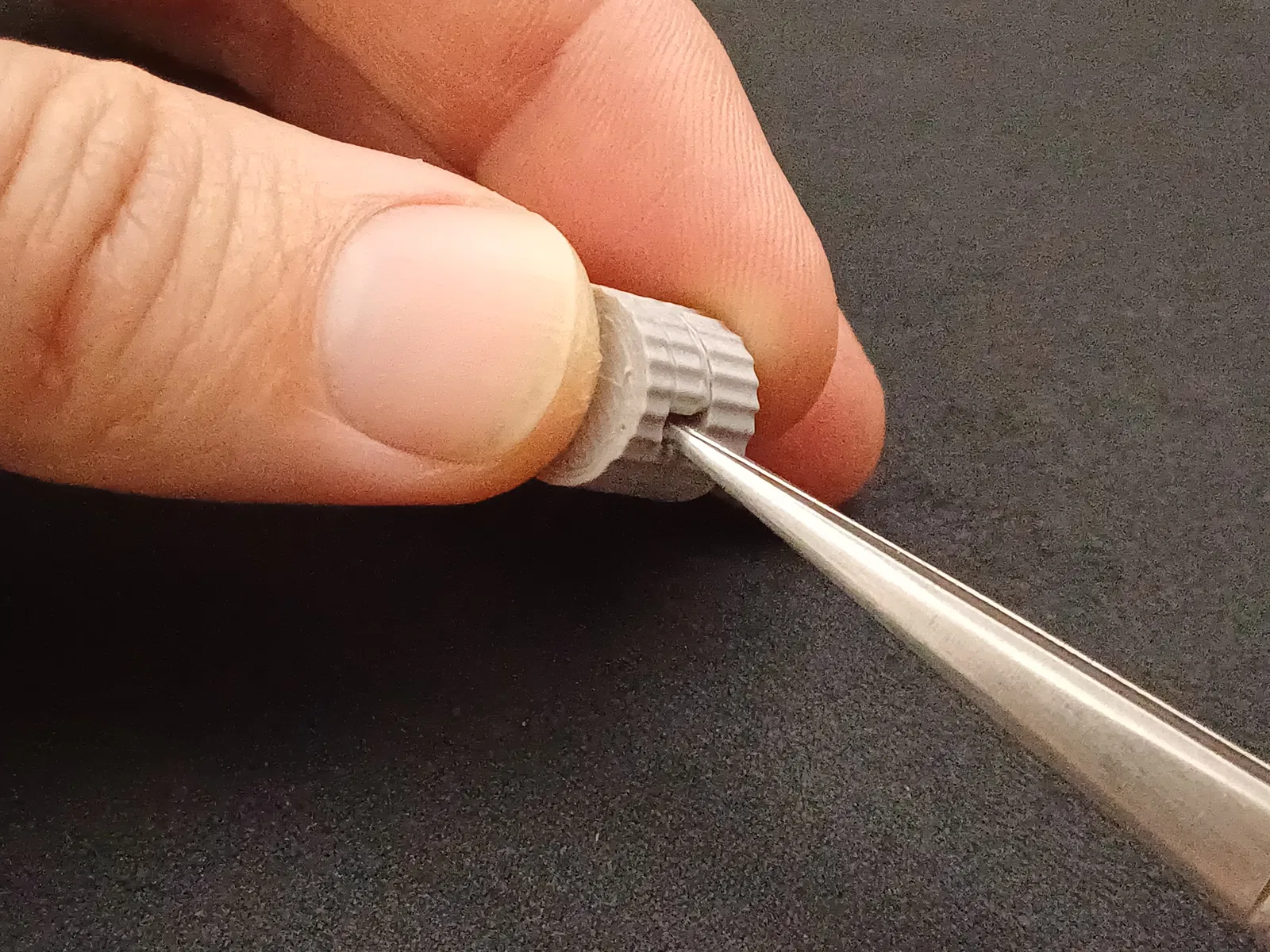

Bên trong rãnh cho chốt (dowel) có một khối support nhỏ do người dùng thêm. Mục đích là để in với layer height 0.2mm. Nếu bạn không muốn khối support này thì có thể split model trong slicer rồi xóa nó đi. Nhưng lúc đó bạn sẽ phải dùng cách support khác cho khu vực này. In xong thì bẻ phần support ra (xem hình).

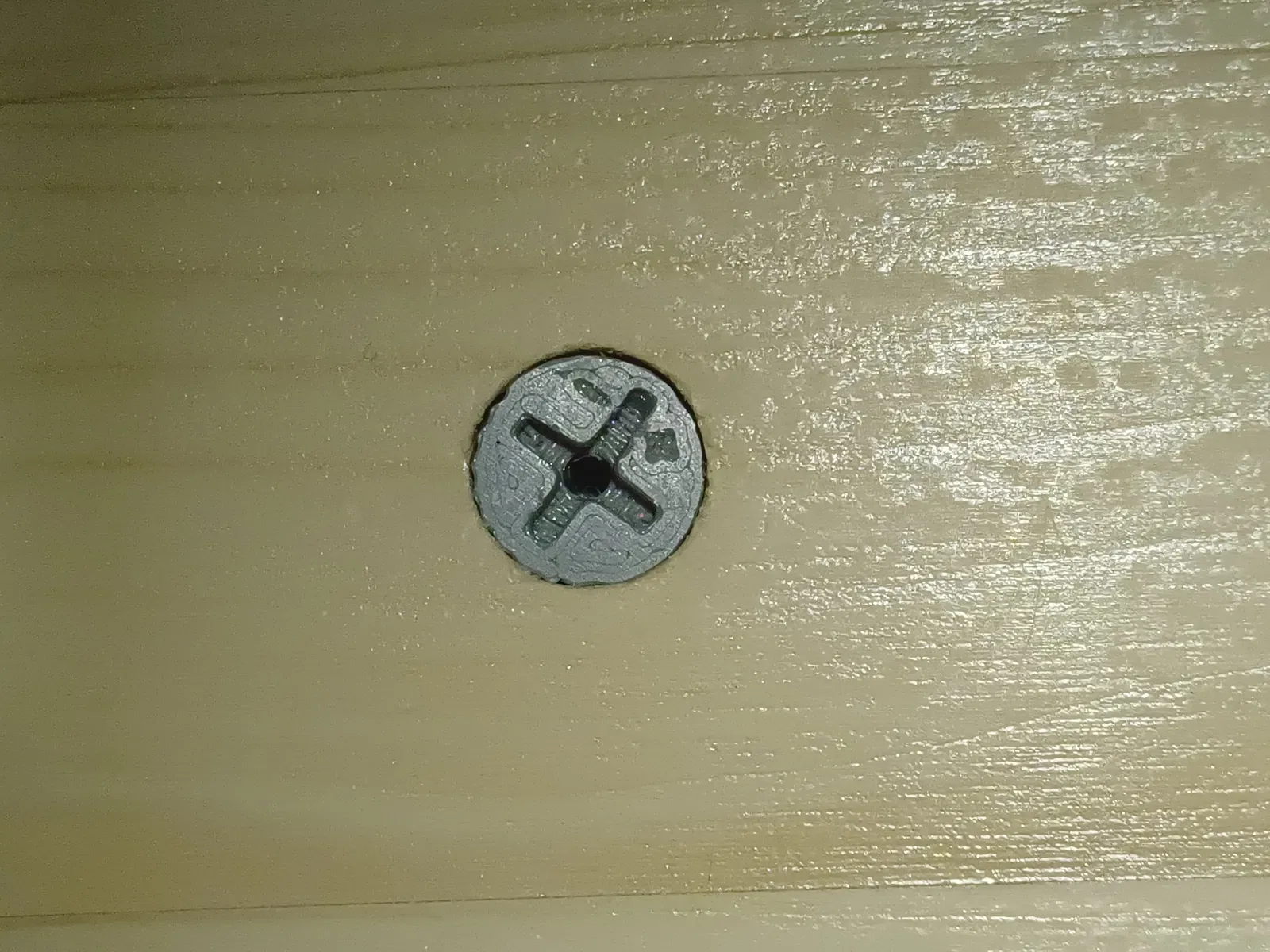

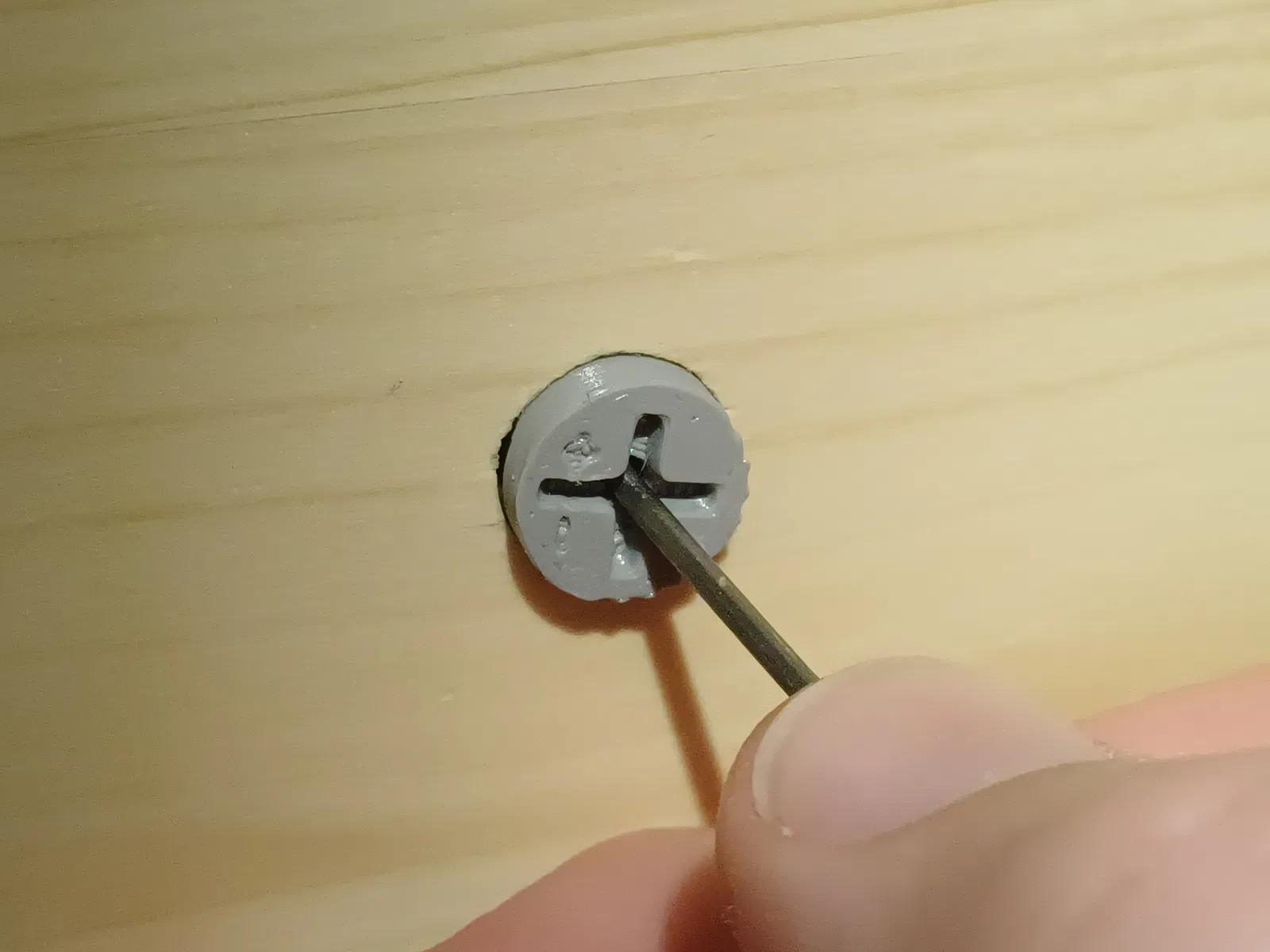

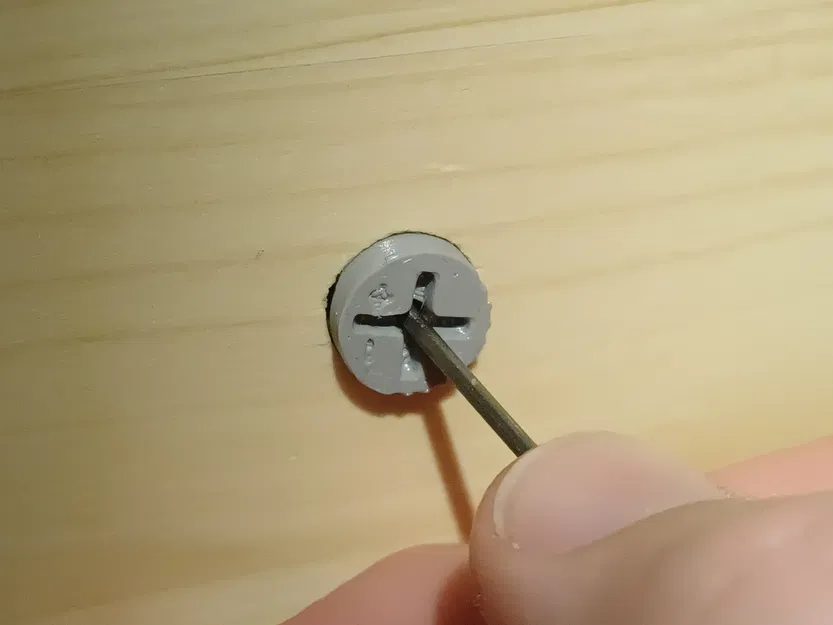

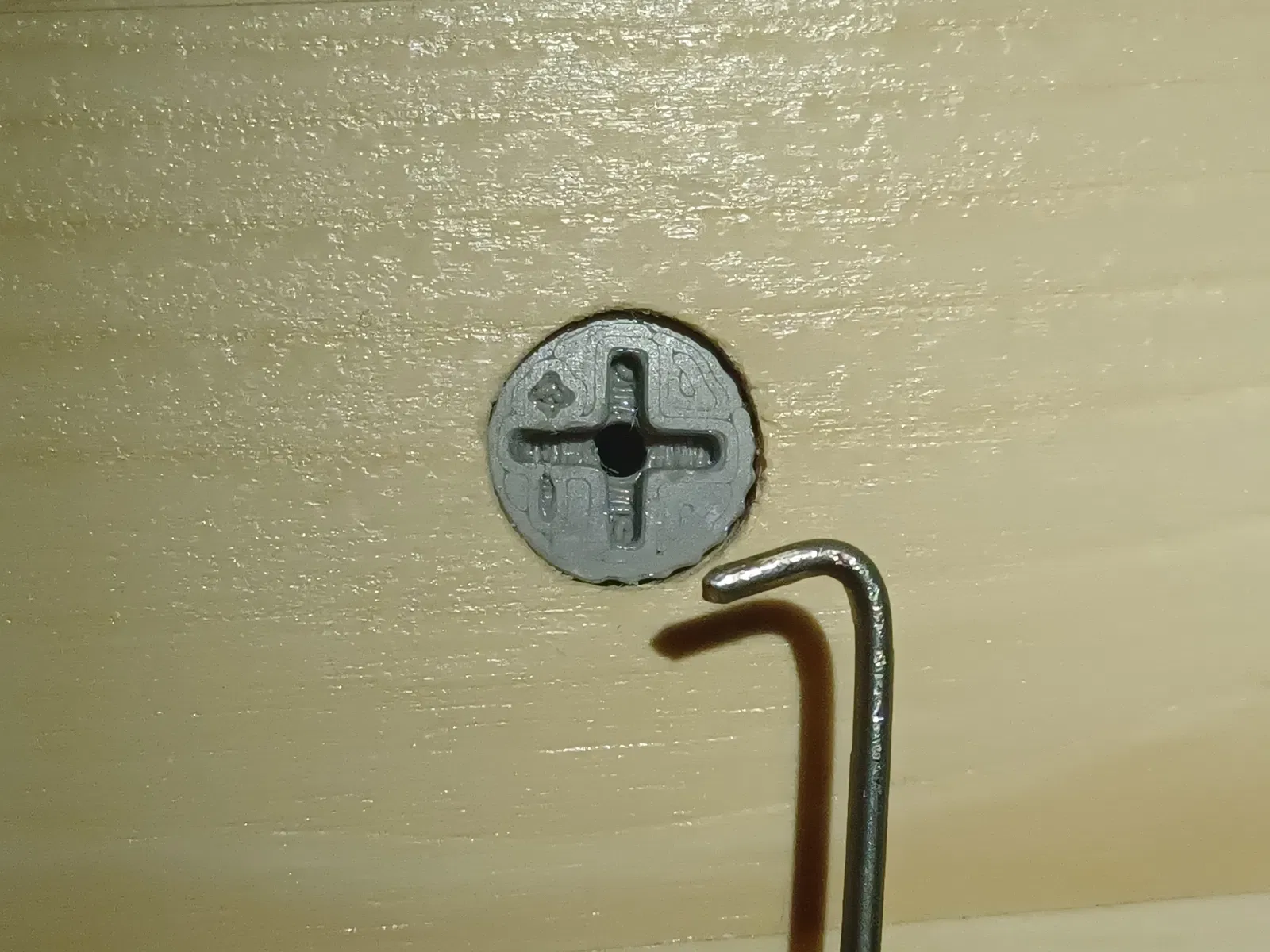

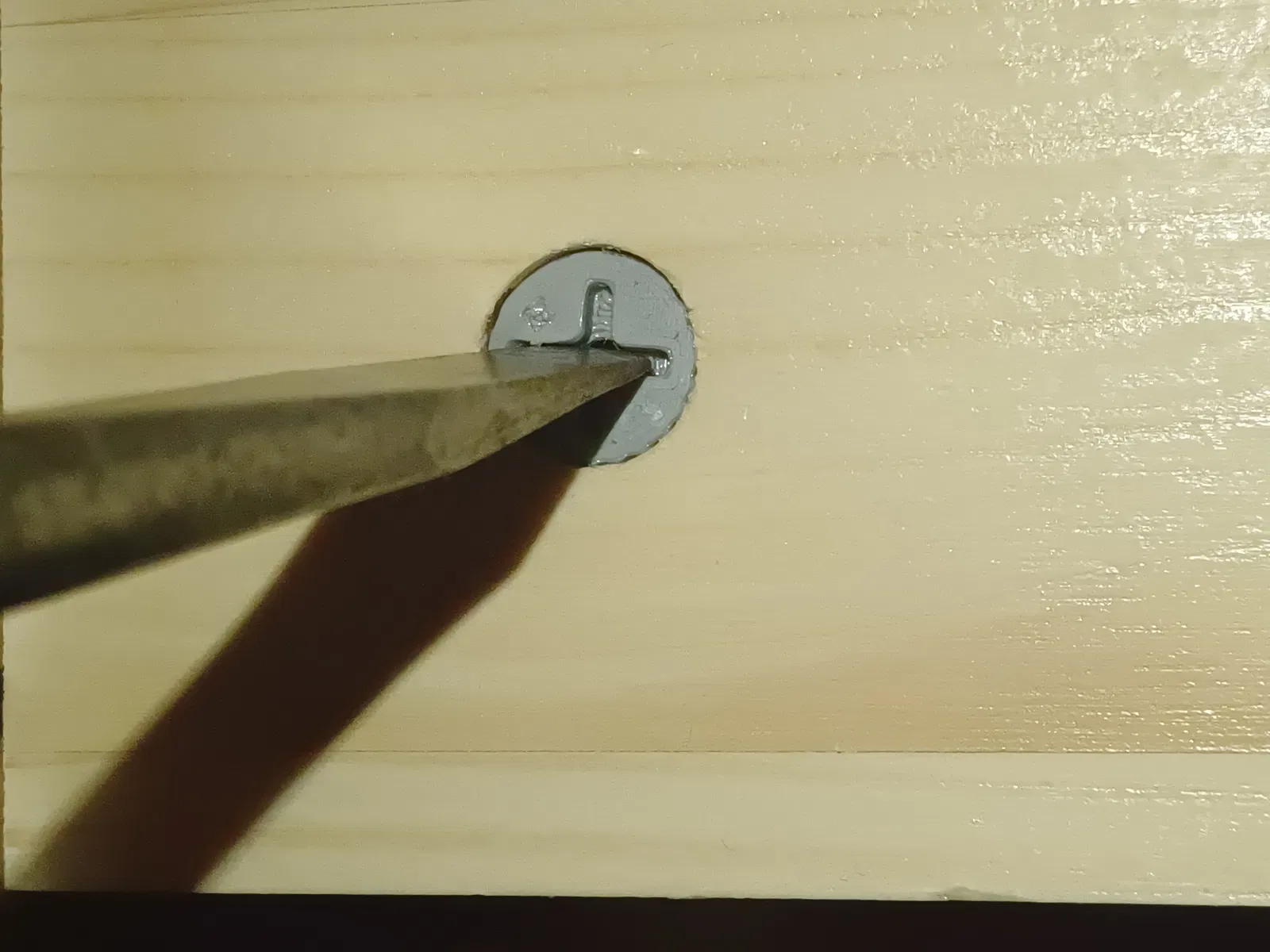

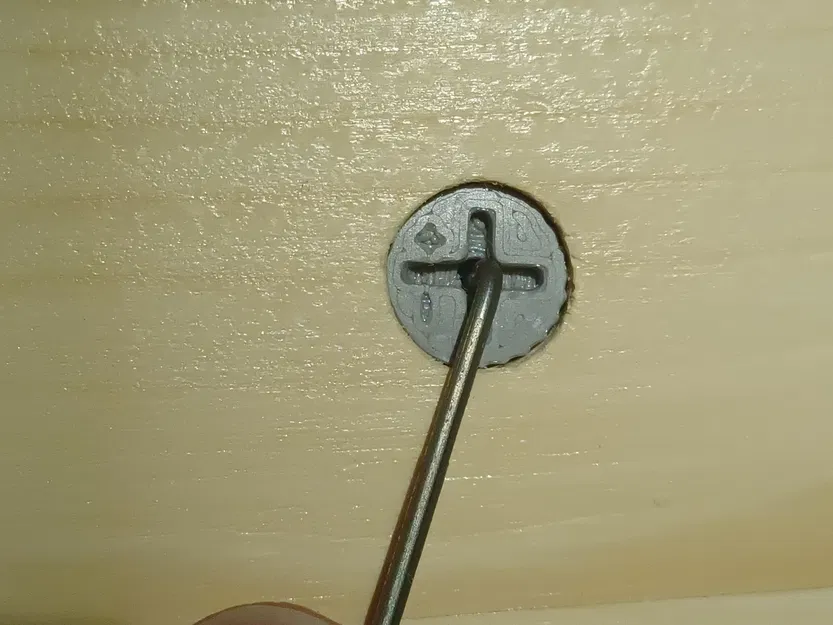

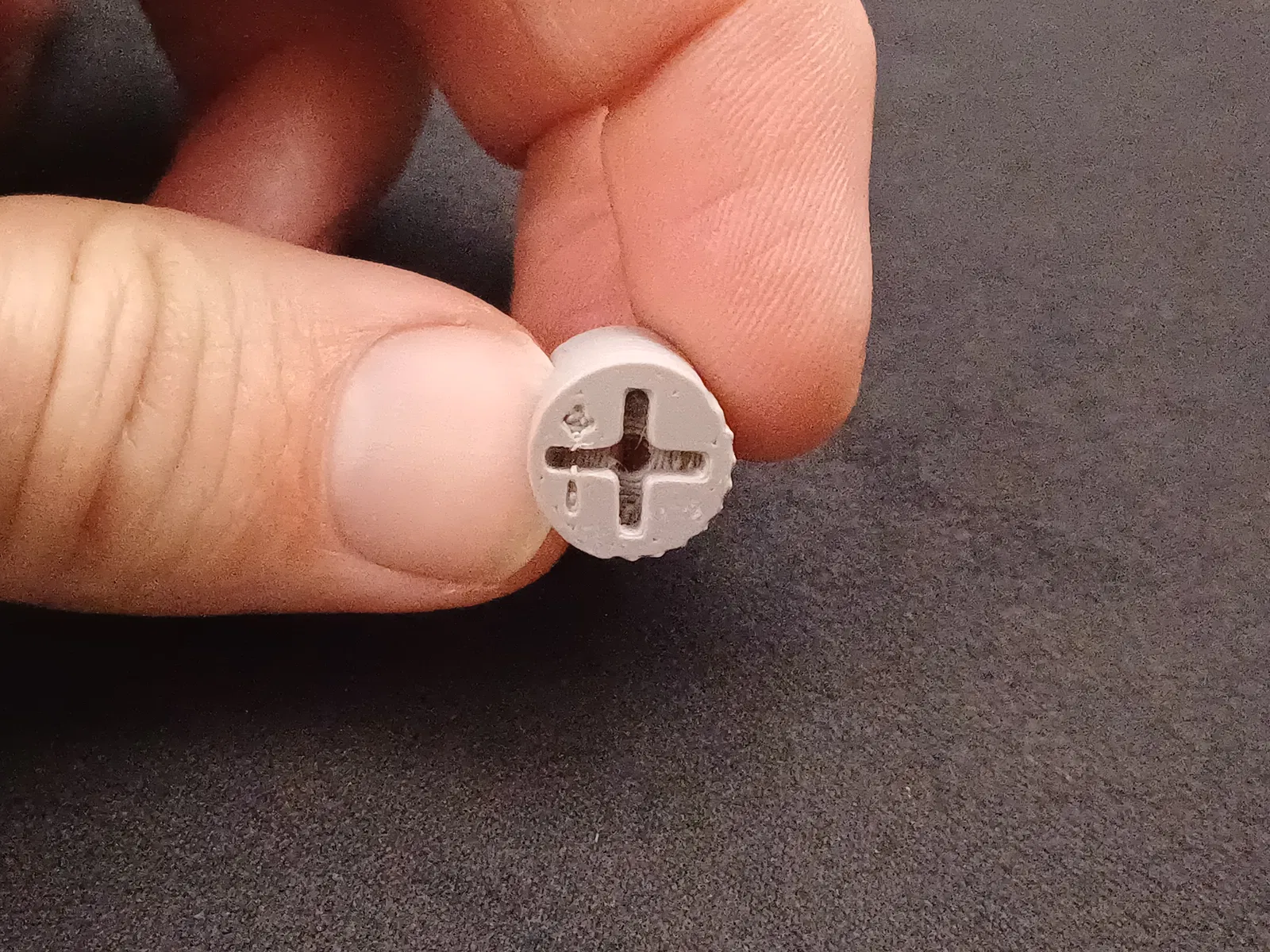

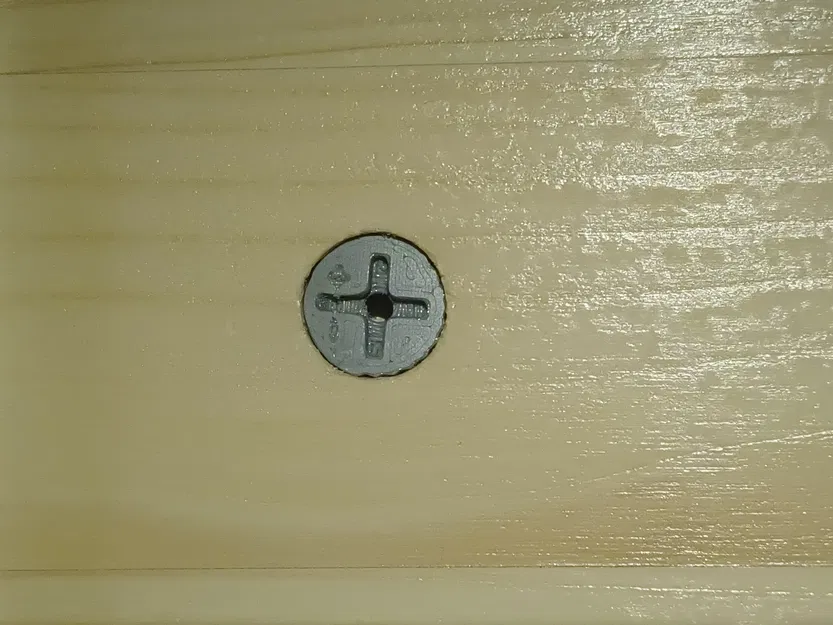

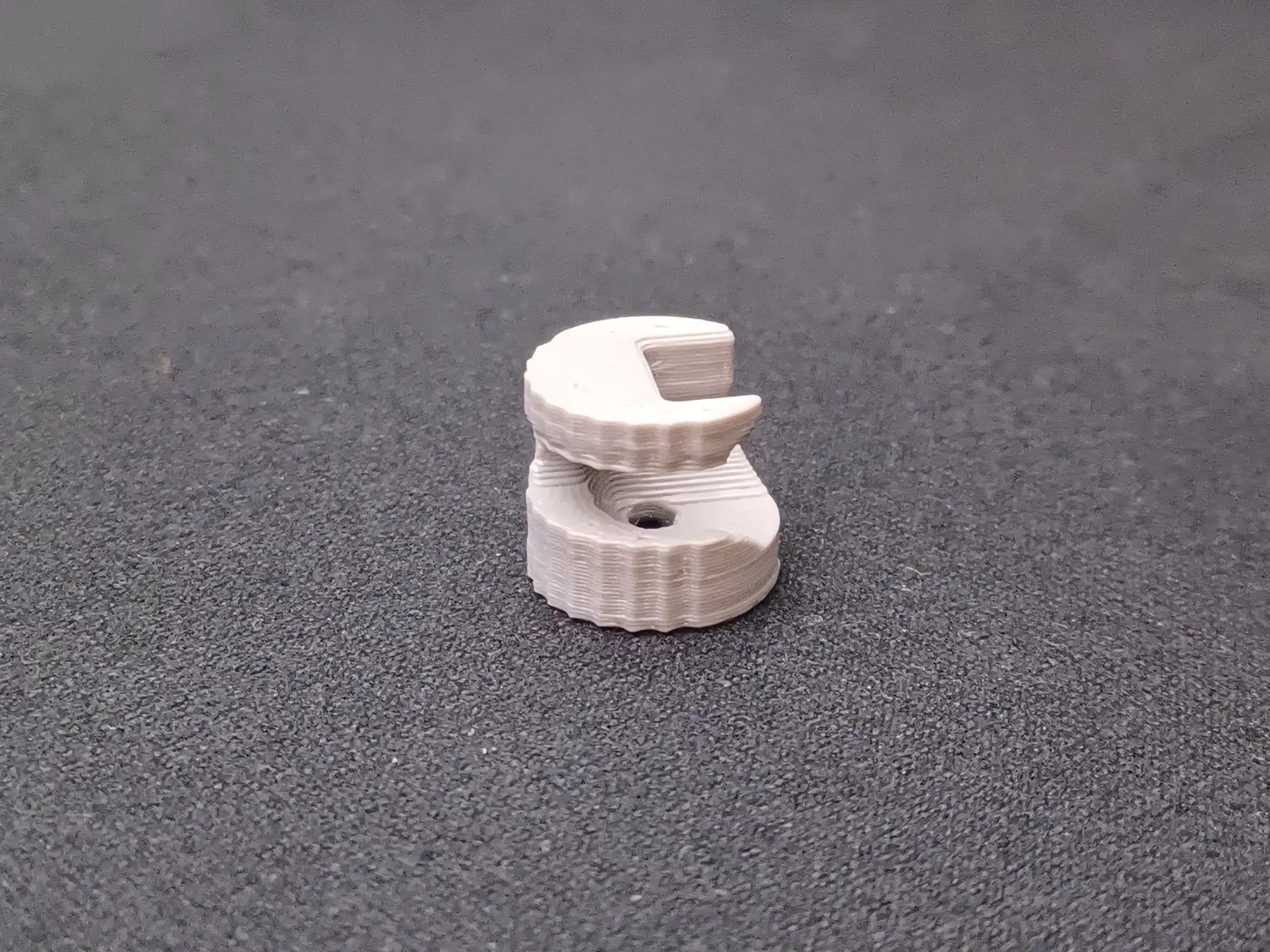

Ở chính giữa mặt trước (chỗ có rãnh để dùng tua vít) có một lỗ nhỏ, bạn có thể dùng lỗ này để lấy cam lock ra (xem hình).
Printing (tóm tắt):
Mình dùng Prusament PC blend, layer 0.2mm, 3 perimeters, 20% infill.
