Tinh chỉnh feeder LumenPNP: LumenPNP ReferencePushPull Feeder Modifications

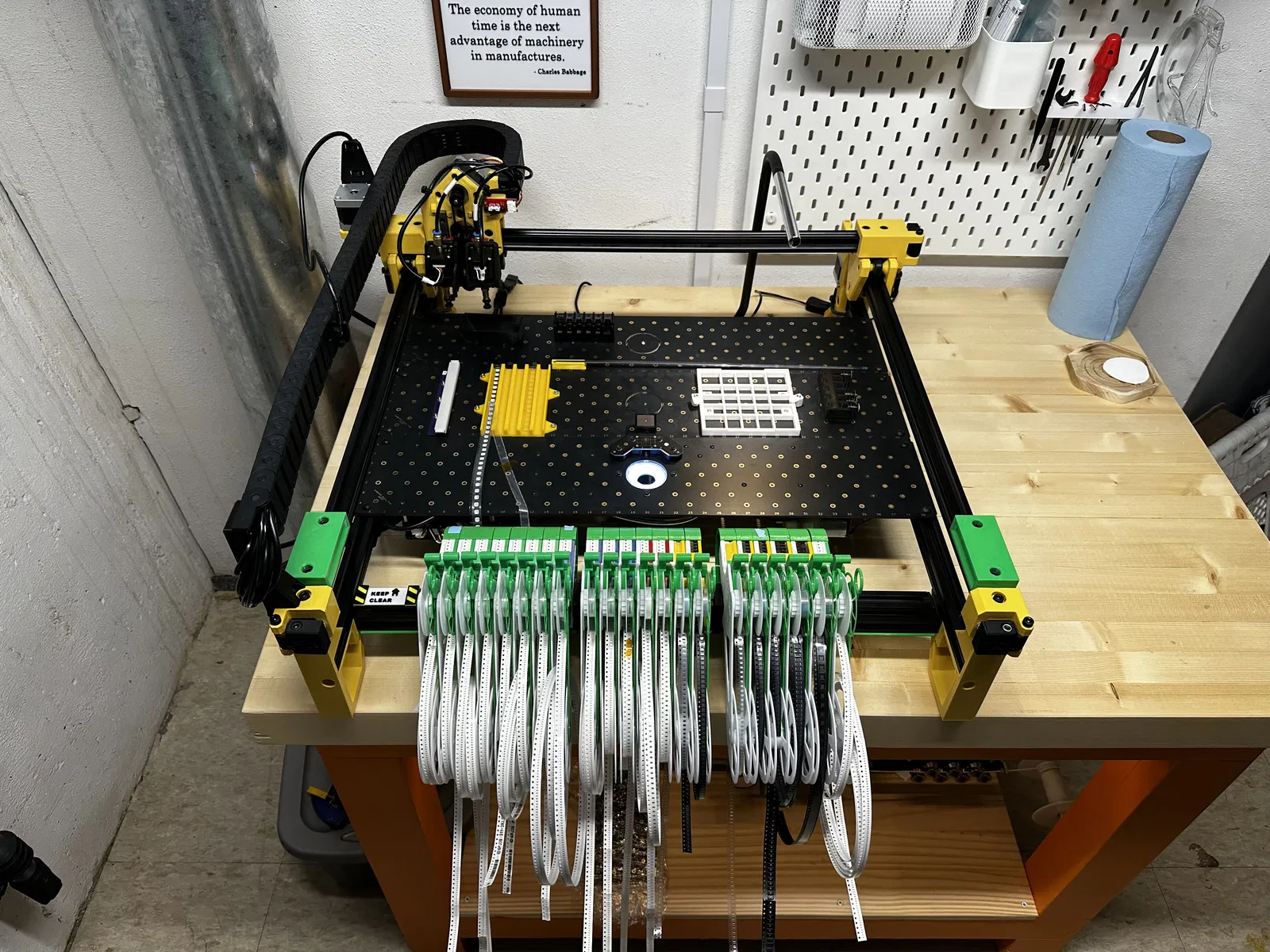

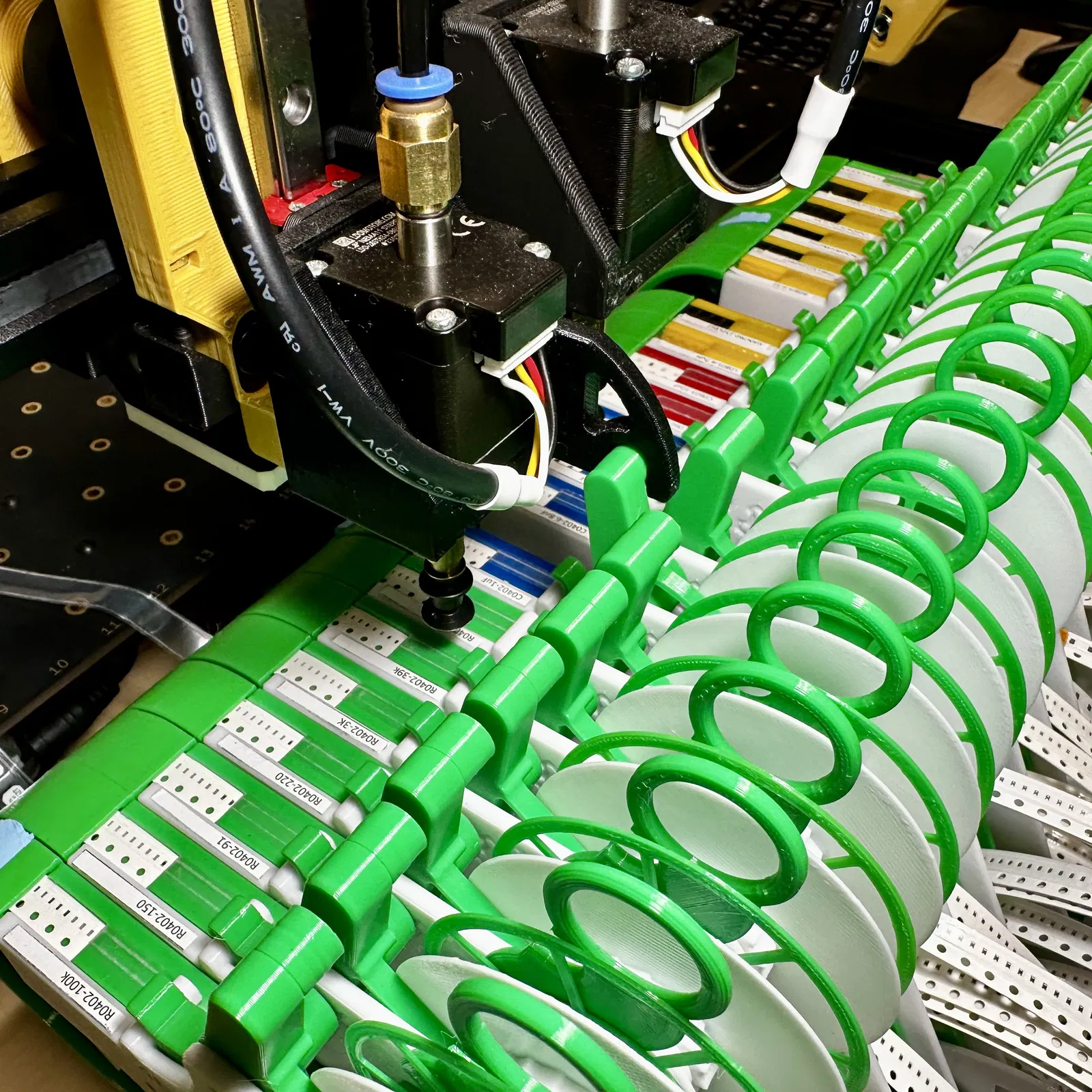

Đây là một bộ sưu tập các chi tiết có thể in 3D, gắn thêm cho máy pick-and-place LumenPNP v3 để dùng được feeder ReferencePushPullFeeder của Mark Maker (makrzone). Mình dùng mấy feeder này thấy rất ổn, và mình thật sự trân trọng công sức rõ ràng Mark đã bỏ ra để thiết kế phục vụ cộng đồng.

LƯU Ý: Mình có kèm các bản .STL của feeder của Mark mà mình export từ các model OpenSCAD của ảnh và có chỉnh nhẹ để chạy với LumenPNP của mình. Mấy file này chỉ nhằm tiện cho bạn, và mình không đảm bảo là sẽ hoạt động ngon với máy in của bạn. Mọi quyền lợi, trademark, copyright và các quyền khác đều thuộc về Mark, và mình khuyến khích bạn xem thiết kế gốc tại đây:

• https://makr.zone/new-all-3d-printed-tapereel-feeder/399/

Print Settings

Bạn tự cân nhắc theo từng chi tiết để ra kết quả tốt nhất, nhưng nhìn chung mình dùng các thiết lập sau:

• Printer: Prusa Mini+ và Prusa MK3.5
• Print Settings
  • nozzle 0.4mm
  • layer height 0.20mm
  • infill 15%
• Filament: PETG loại generic
• Supports: không
• Brim: không

Print Instructions

1. Tất cả file đều khá dễ hiểu và nên canh hướng để in được mà không cần supports.

Assembly Instructions

1. Mình có viết một tài liệu hướng dẫn dạng PDF, dẫn bạn đi qua các thay đổi cần làm trên máy, nên nhớ đọc trước khi in bất kỳ món nào.
