Golf/Accessibility - Tee golf (Driver) kèm Anchor & Handle

Tee cho gậy driver (cao 1.25, 1.5, 1.75 và 2 inch). Mình làm mẫu này (đổ vào hơi bị nhiều thời gian) vì là người chơi golf thường xuyên nên mình bắt đầu thấy ngán cảnh tee driver bị gãy hoặc bị thất lạc, nên thử xem có làm được một cái tee “xịn” hơn không. Hy vọng bạn in ra chơi thử sẽ thấy vui.

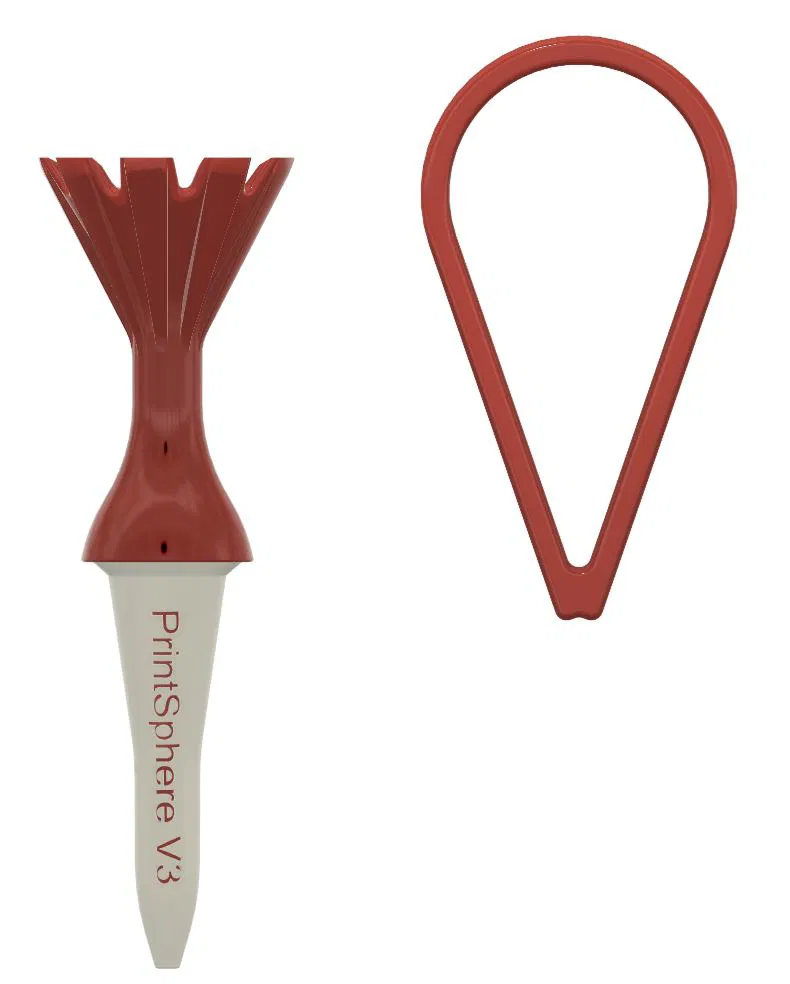

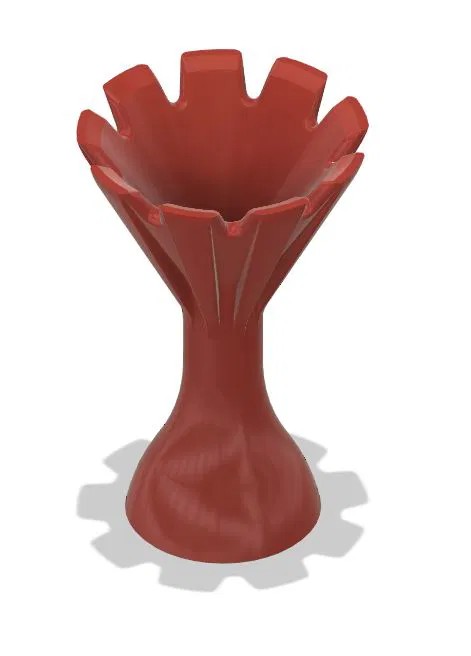

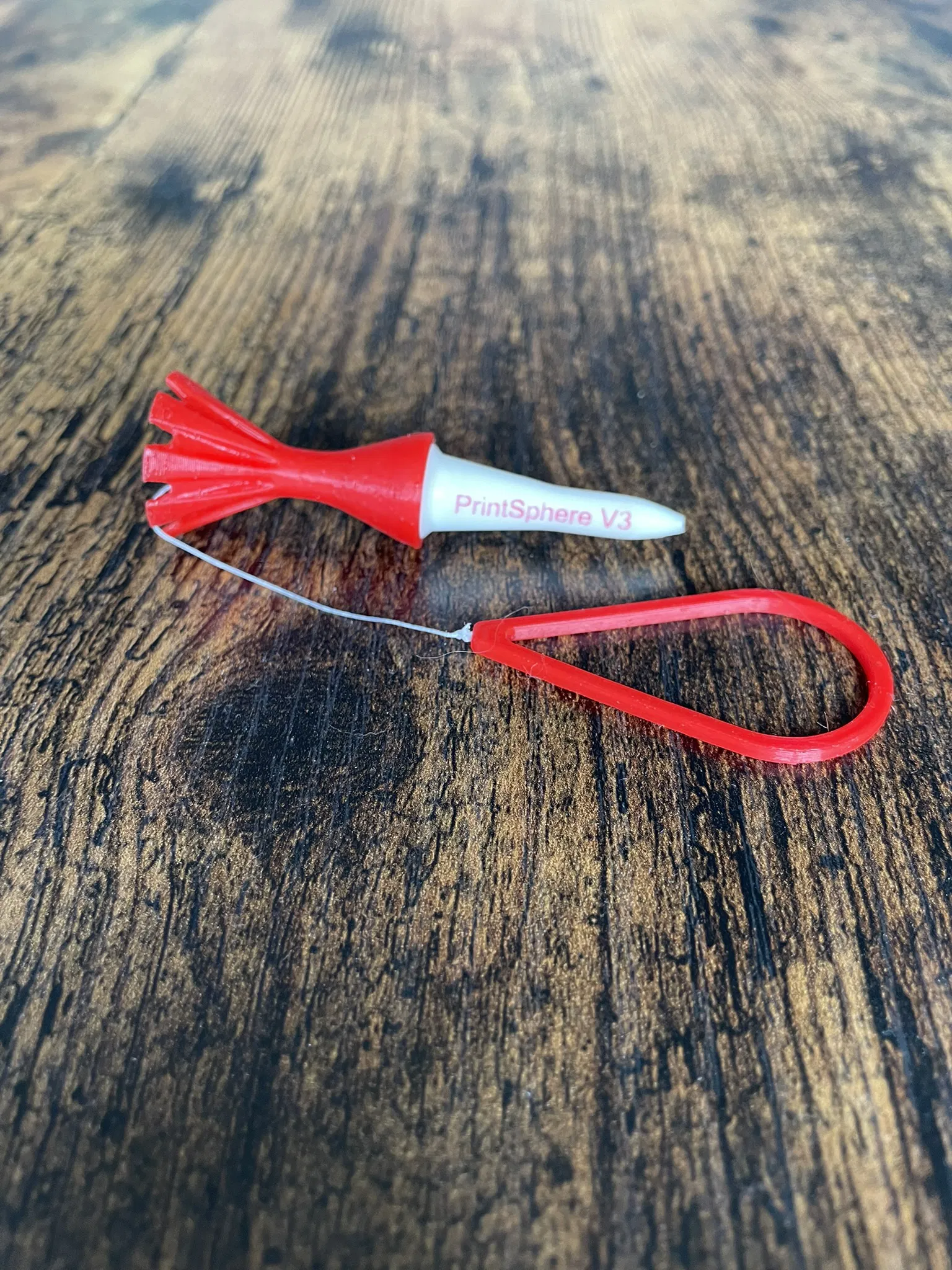

Version 3 khó gãy hoặc khó mất hơn, đồng thời cũng dễ nhặt/lấy lại hơn. Bản này gồm 4 phần (3 phần in) với Tee và handle dùng TPU trên máy FDM, còn anchor dùng Anycubic Ultra Tough resin trên máy SLA. Phần đầu tee (tee head) bấm khớp (snap) vào anchor; có dây câu 20lb nối anchor, luồn qua tee head rồi chạy tới handle (ở đầu dây bên kia).

Usage

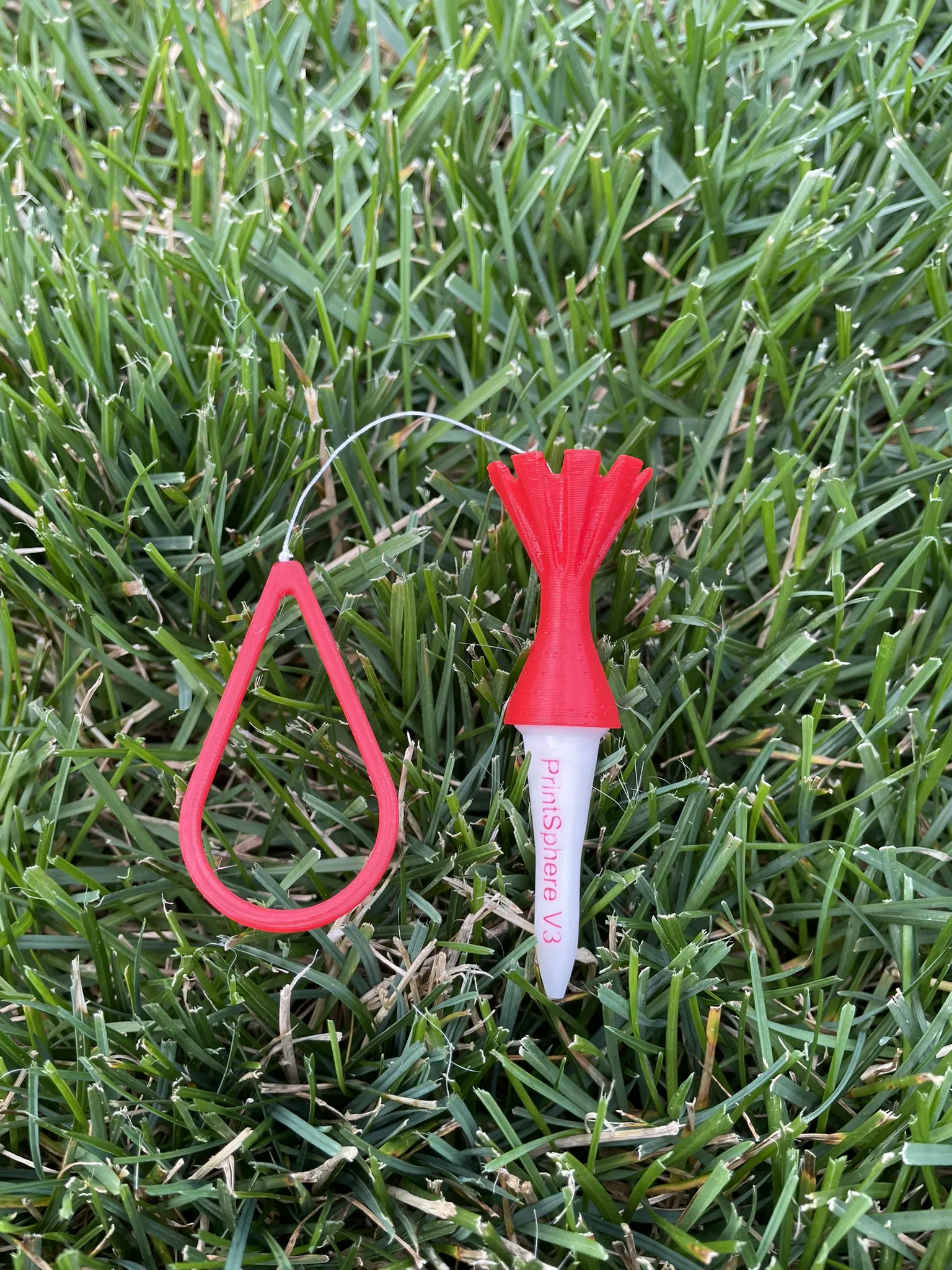

Các mẫu này dùng cho cỏ thật (real turf) và nên dùng theo đúng luật sử dụng Tee (xem mục rules bên dưới). Nối Tee với anchor rồi cắm xuống đất, để dây và handle thòng qua một bên.

Assembly
Dùng dây câu co-poly 20lb/9.1kg (dài 12 inch) để cố định anchor, tee và handle thành một “bó” để giới hạn khoảng cách chúng có thể văng ra xa nhau.

Thắt một nút (tạo độ dày cho dây) ở một đầu dây và luồn đầu còn lại qua phần đáy của anchor.

• Với anchor in FDM: chấm một ít keo siêu dính (superglue) lên nút, rồi kéo căng cho tới khi nút trượt vào rãnh ở đáy anchor để dây được giữ chắc.
• Với anchor in SLA: kéo căng cho tới khi nút trượt vào rãnh ở đáy anchor để dây được giữ chắc, rồi nhúng đầu dây vào resin lỏng và đem cure resin.

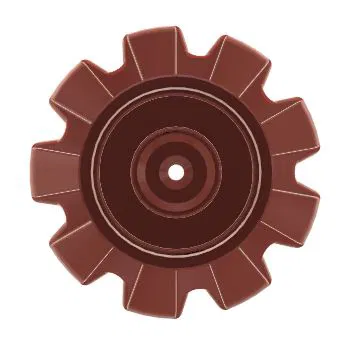

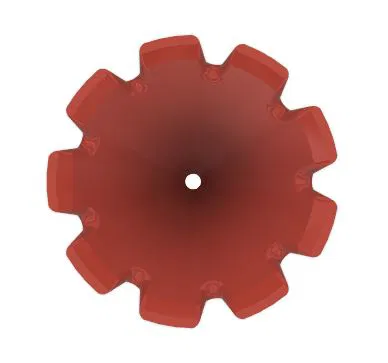

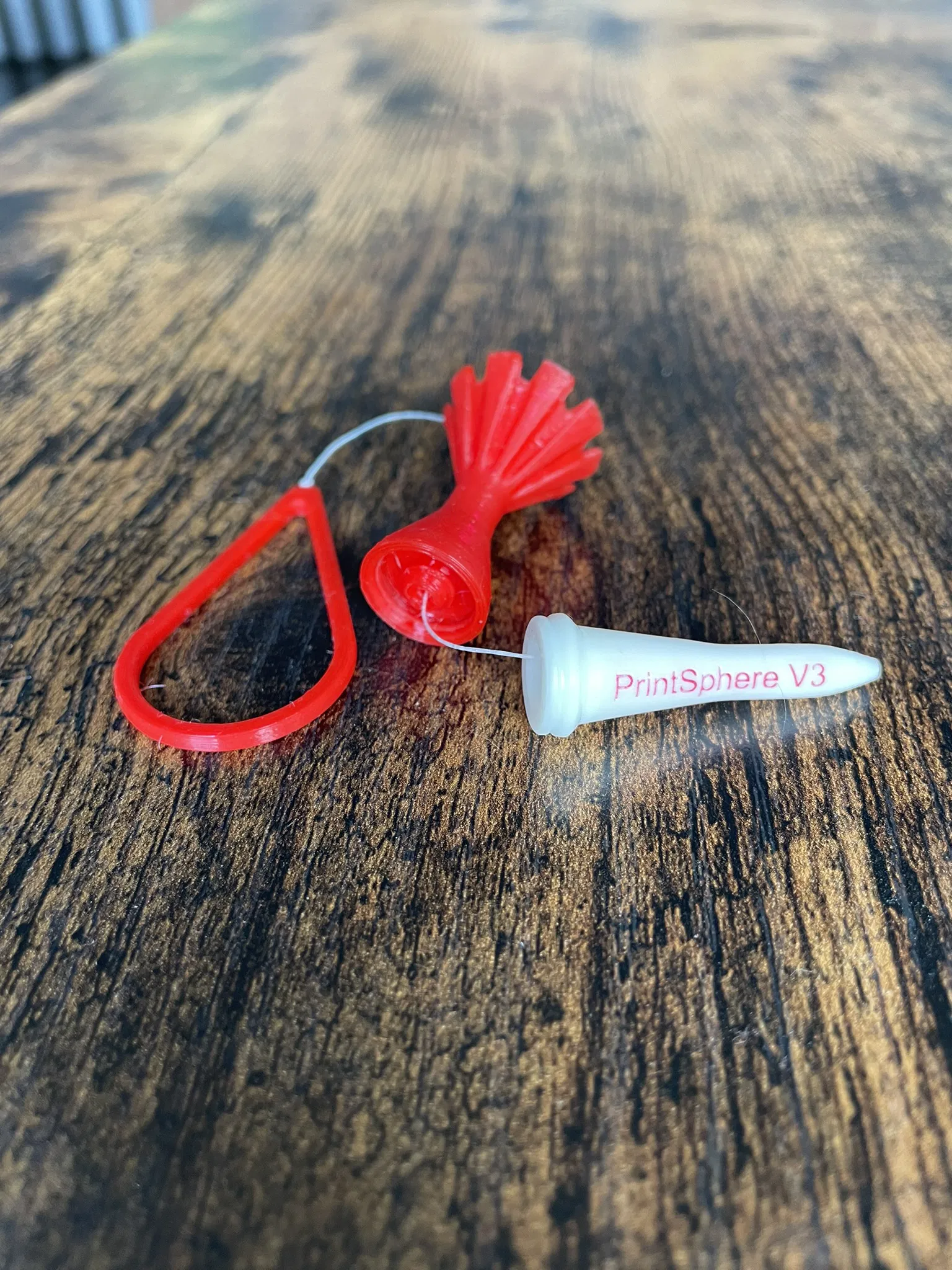

Kéo dây từ phía trên anchor, luồn qua đáy tee theo kênh giữa (central channel) và đi ra khỏi đỉnh tee. Khi dây đã đi qua đỉnh Tee, bạn cần thắt một nút đơn giản, chừa khoảng 6cm dây dư sau nút.

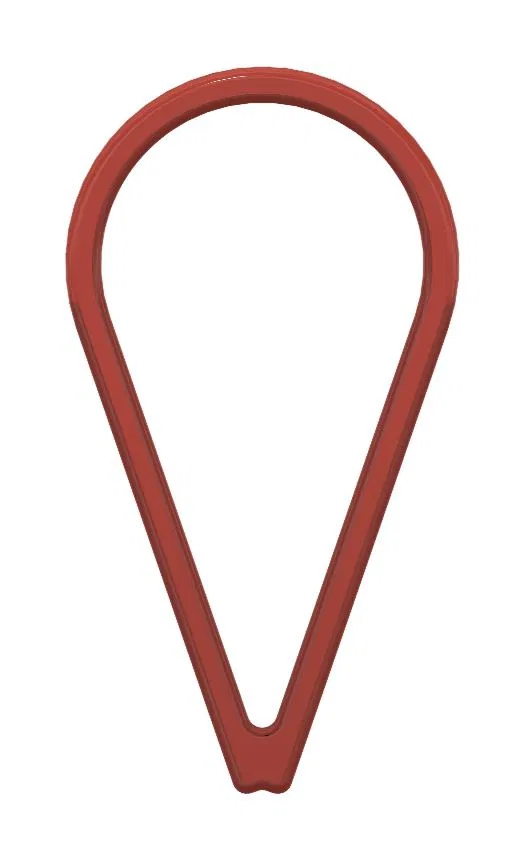

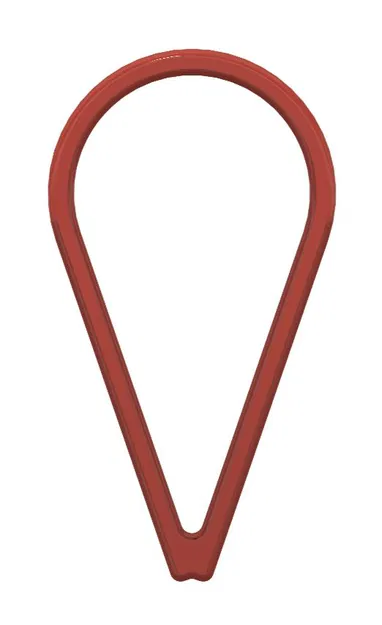

Luồn đoạn 6cm này qua một bên của handle và đi ra bên còn lại. Sau đó buộc dây quay lại vào nút đơn giản, rồi buộc tiếp lại vào chính nó để tạo thành một sợi dây không trượt. Chấm một ít superglue để cố định nút.

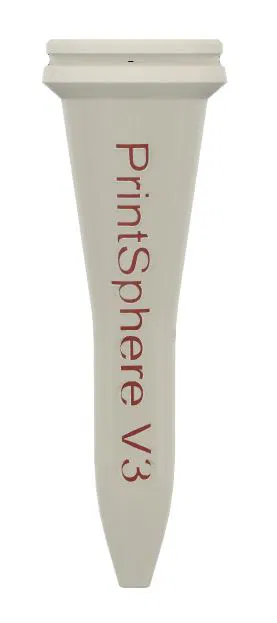

Phần chữ dập nổi (emboss) trên anchor: nếu bạn muốn tô màu chữ, chấm sơn acrylic bằng tăm bông (Q-Tip) vào vùng chữ, rồi lau phần dư và để khô. Có thể chà nhám nhẹ nếu còn sót sơn ngoài vùng chữ.

Printing Tips

• In các mẫu tee và handle bằng máy FDM với TPU (rất dẻo)
• In mẫu anchor bằng máy FDM với polycarbonate hoặc in bằng máy SLA với Anycubic Ultra Tough Resin.
• Nên in màu sáng (để tee, handle và anchor dễ thấy nếu lúc dùng bị văng ra khỏi khu vực đặt tee).

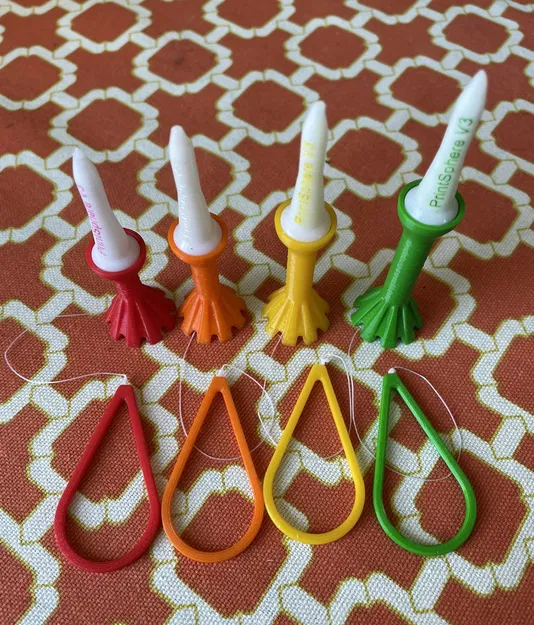

• In các chiều cao Tee khác nhau bằng màu khác nhau để dễ phân biệt kích thước.

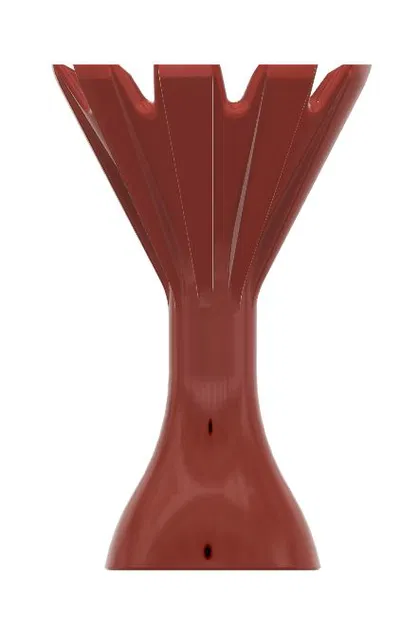

• Phần tee head: in với 4 perimeters
• Không cần Supports

Testing
Vài năm prototype và test, dùng trong hơn 100 vòng (rounds) năm 2024 và 198 vòng năm 2023 đã ra được V3.

Anchor in bằng máy FDM có thể gãy theo mặt phẳng yếu (plane of weakness). Mình in tee theo phương thẳng đứng và đã thử nhiều loại filament (PETG, PLA, PC, PC-TPE) trên máy FDM thì loại nào cũng có điểm dễ gãy. Mình chưa thử in tee nghiêng hoặc nằm ngang, nhưng mình đoán là cũng sẽ có.

Anchor in bằng máy SLA với Anycubic Ultra Tough resin thì khó gãy hơn nhiều vì các lớp bám với nhau chắc hơn; khi anchor gãy thì sẽ gãy kiểu conchoidal fracture chứ không tách theo mặt phẳng yếu.

Model files

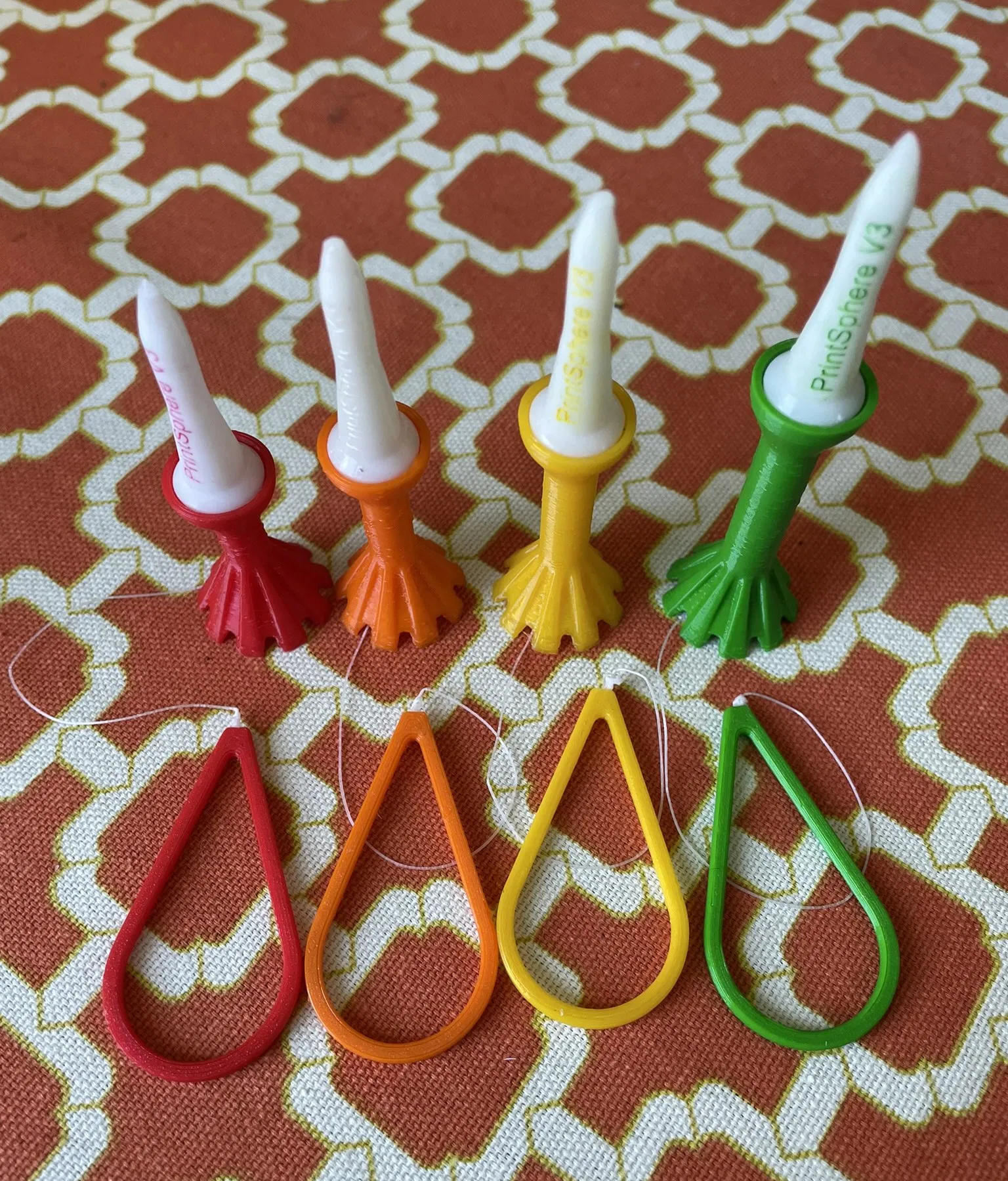

Anchor và handle dùng chung được với 4 mẫu tee khác nhau (có sẵn các model theo chiều cao 1.25, 1.5, 1.75 và 2 inch). Đường kính trụ của phần tee head sẽ tăng theo chiều cao tee để tăng độ ổn định.

Golf Tee Compliance

Tee này đáp ứng đúng câu chữ trong luật golf (Rule 6.2). Tee là một dụng cụ dùng để nâng bóng lên khỏi mặt đất. Một tee không được:

• dài hơn 4 inch (101.6 mm);
• được thiết kế hoặc sản xuất theo cách có thể chỉ ra hướng đánh (line of play);
• gây ảnh hưởng quá mức tới chuyển động của bóng; hoặc
• theo cách khác hỗ trợ người chơi khi thực hiện cú đánh hoặc trong quá trình chơi.

Lưu ý: Ngoại lệ cho điều kiện mặt cỏ khó, tee được buộc dây (tethered) với nhau hoặc với một anchor có thể được dùng trong vòng đấu, miễn là người chơi không căn chỉnh (align) tee hoặc dây theo cách có thể chỉ ra line of play hoặc hỗ trợ người chơi khi thực hiện cú đánh.

Model Origin

Đây là dự án “căng” nhất và cũng đáng giá nhất tới thời điểm hiện tại xét về mặt thiết kế. Nó giúp mình học được khá nhiều về độ phù hợp của vật liệu cho chức năng trong điều kiện sử dụng khắc nghiệt. Đồng thời đây cũng là lần đầu mình làm một món đồ hỗ trợ những người gặp khó khăn về vận động hoặc thị lực.

Change Log

• Version 1: tee và anchor phát hành tháng 11/2022, dùng TPU cho tee và PC-TPE cho anchor.
• Version 2: cải tiến tee, thêm anchor bản dài và bản ngắn cùng handle, phát hành tháng 3/2024 và cập nhật nhỏ vào tháng 5.
• Version 3: cải tiến tee, anchor và handle. Thêm chữ lên anchor. Bỏ tuỳ chọn anchor ngắn.
