Quick Point Sight-Pistol (Thước ngắm cho Nerf blaster in 3D)

Tóm tắt

UPDATE1-Rival Mounts
MÔ TẢ
Đã thêm các chi tiết gắn (mount) tuỳ chọn mới để phù hợp với Nerf Rival rail; các phần này chỉ cần thay thế cho bản dùng picatinny rail.
Cảm ơn ehdrien vì gợi ý này; anh ấy cũng đã chia sẻ các rail adapter để gắn phụ kiện picatinny lên Rival rails.

CÁC PHẦN MỚI (STL)
QPS-PISTOL_MNTLWR(RIVAL)_V1-0.stl
QPS-PISTOL_MNTSIDE(RIVAL)_V1-0.stl

Phiên bản QPS-Pistol cho Nerf blaster in 3D

MÔ TẢ

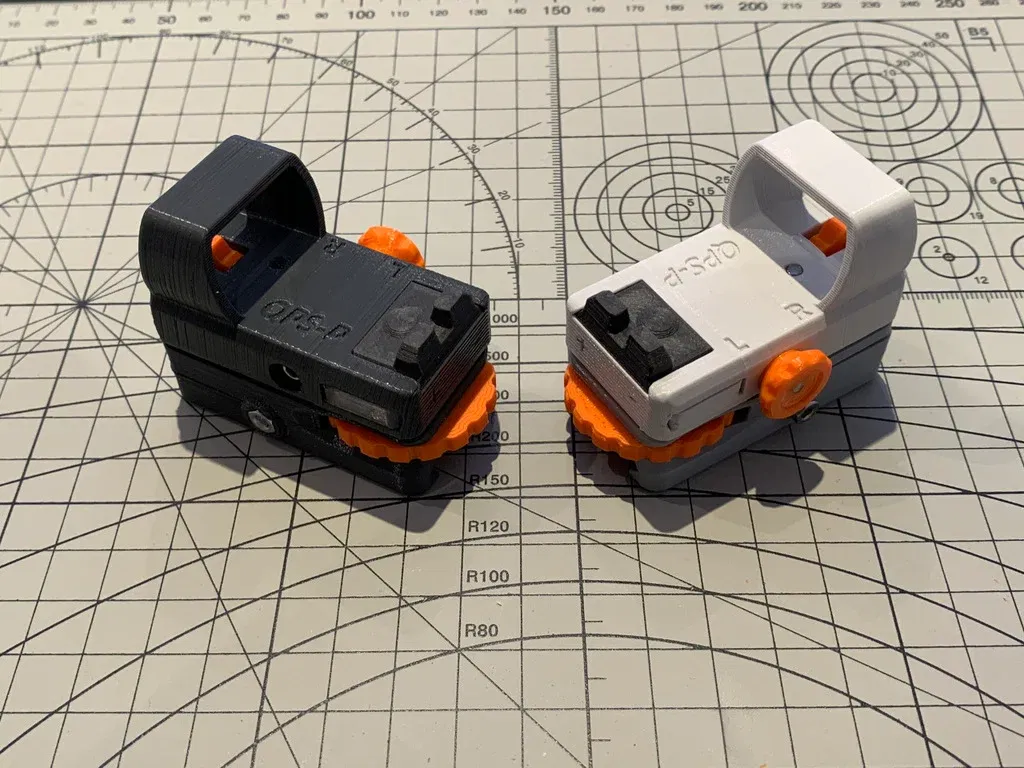

QPS-Pistol Sight là một loại open sight được thiết kế trông hơi giống Red dot sight kiểu phổ biến, dành cho Nerf blaster dạng pistol in 3D và các Nerf blaster in 3D nhỏ hơn.
Nó được set up cho các Nerf blaster có độ rơi của dart (dart drop) nhiều theo khoảng cách.
Hữu ích cả để dạy căn chỉnh thước ngắm cơ bản lẫn dùng trong các trận Nerf.
Ngàm gắn dành cho Picatinny rail.

GHI CHÚ THIẾT KẾ

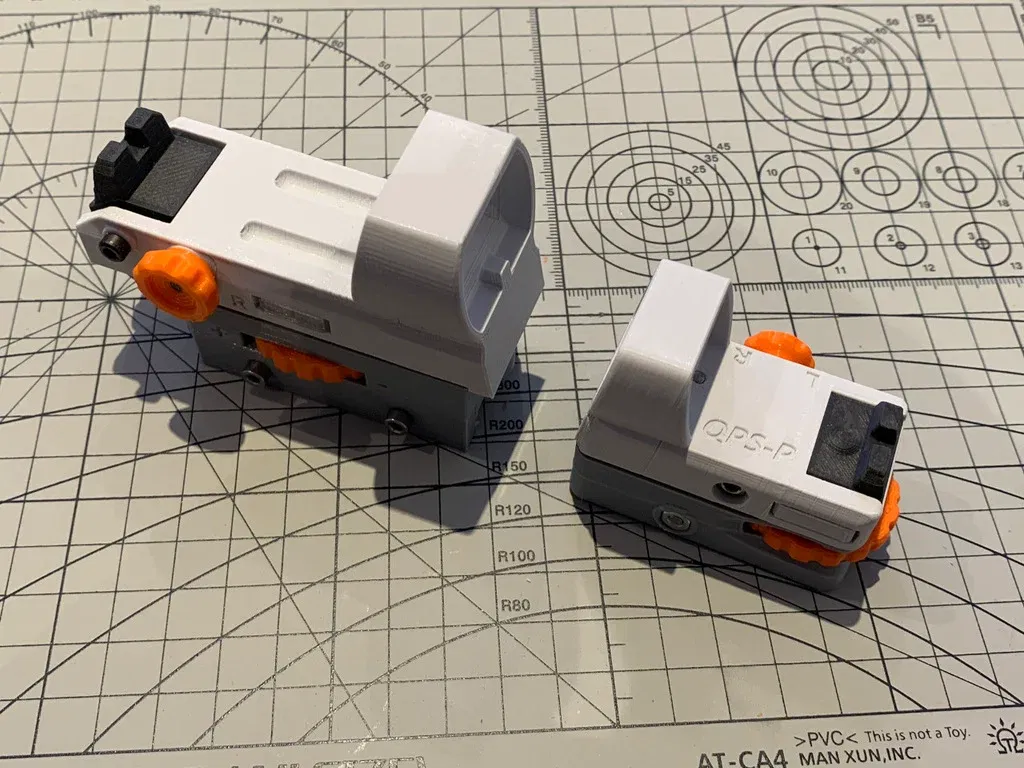

Đây là phiên bản nhỏ gọn hơn, compact hơn so với thiết kế QPS gốc của mình.
Thiết kế QPS gốc có ở đây:- https://www.thingiverse.com/thing:4705126
Cơ chế chỉnh ngang (sideways movement) trên bản này hoạt động khác: phần front sight sẽ điều chỉnh, còn rear sight giữ cố định.

GHI CHÚ IN 3D
Thông thường in bằng PLA với layer height 0.2mm, infill 20%, không cần supports.
Tuy nhiên, phần Front sight có cần supports cho hốc âm (recess) đặt đai ốc M3.
Phần Body của thước ngắm nên in nghiêng theo mặt trước (như vậy sẽ không cần Supports); phần này cũng sẽ đẹp hơn nếu dùng layer height mịn hơn, ví dụ 0.15mm.

GHI CHÚ LẮP RÁP
Xem file pdf hướng dẫn lắp (Photo build guide).

Tim.

PHẦN CẦN CHUẨN BỊ
M2x5 Csk (Motor Screws) (4x)
M3 Plain Nuts (4x)
M3x8 Socket Hd Bolt (1x)
M3x10 Socket Hd Bolt (1x)
M3x16 Socket Hd Bolt (1x)
M3x30 Socket Hd Bolt (2x)

PHẦN ĐI KÈM (STL)
QPS-PISTOL_TOP_V1-0.stl
QPS-PISTOL_REAR SIGHT_V1-0.stl
QPS-PISTOL_FRONT SIGHT_V1-0.stl
QPS-PISTOL_MNTTOP_V1-0.stl
QPS-PISTOL_MNTLWR_V1-0.stl
QPS-PISTOL_MNTSIDE_V1-0.stl
QPS-PISTOL_YADJ-SMALL_V1-0.stl
QPS-PISTOL_ZADJ_V1-0.stl
QPS_ZPLATE_V1-1.stl
