Mount probe BTT eddy chỉnh cao cho hệ Ratrig EVA 3

Remix từ EVA 3 - Nền tảng vận chuyển máy in 3D dạng module Tác giả McAbra

Tác giả TonyChang_132596

Lượt tải
216
Lượt thích
22
Lượt coi
1.045

File 3 233 KB

  • eddy_adjustable_probe_mount_1772550678.3mf3MF · 5,6 KB
  • eddy_adjustable_probe_mount_1772550678.stpSTP · 98,6 KB
  • eddy_adjustable_probe_mount_1772550680.stlSTL · 128,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

--------------------Cập nhật 2025.01.17----------------------------

Mình xin lỗi @MDFPereira vì đã phê bình phần ghi nguồn (attribution) của anh ấy tới repo của BTT. Để làm rõ và cũng nhờ @MDFPereira giải thích, thì có vẻ các mount trong repo là dành cho hotend kiểu non-Volcano, nhưng lại không được nêu trong mô tả repo/tên file.

Nếu bạn dùng hotend kiểu non-volcano và không cần khả năng chỉnh độ cao, bạn vẫn có thể dùng mount từ repo.

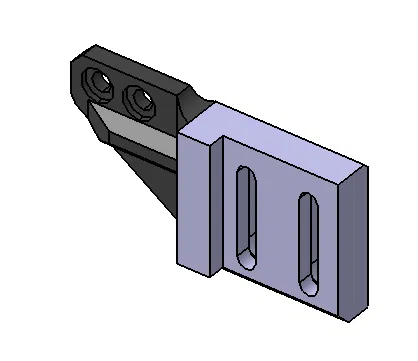

Một mount đơn giản để gắn BTT eddy lên hệ sinh thái Ratrig EVA 3, có thể chỉnh độ cao.

Mount này ra đời vì các mount EVA trong repo chính thức gây hiểu lầm. Những mount đó nâng probe lên quá cao, gần như chắc chắn sẽ làm calibration thất bại.

Thay trực tiếp (direct replacement) cho probe mount hiện có và dùng lại các lỗ bắt ốc nguyên bản.

Để gắn probe, bạn chỉ cần:

  1. 2x vít M3x8 Cap Head Screw (lấy từ các mount hiện có)
  2. 2x vít M3x25 Cap Head Screw (có trong phụ kiện đi kèm BTT eddy)
  3. 2x đai ốc M3N (có thể kiếm từ phần dư khi lắp máy, hoặc tự chuẩn bị)

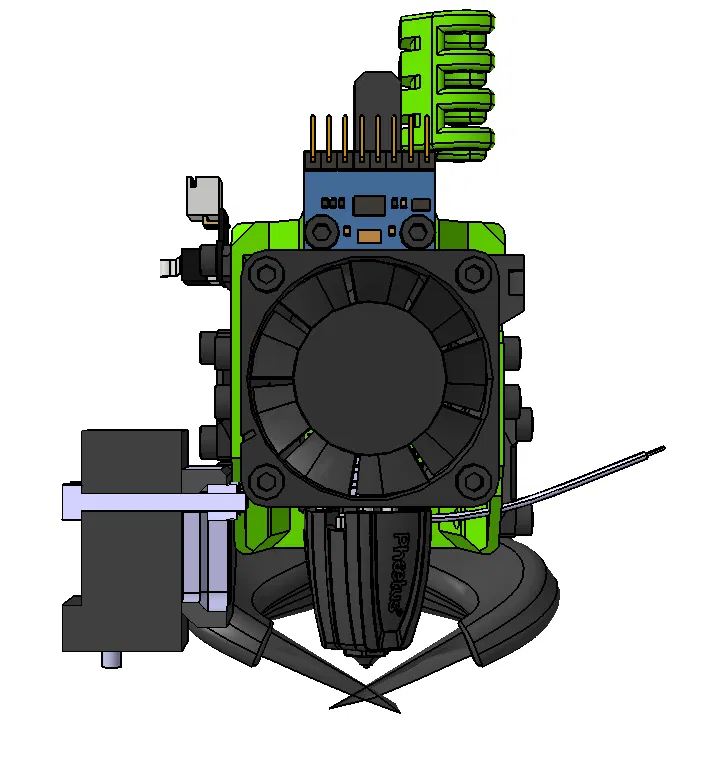

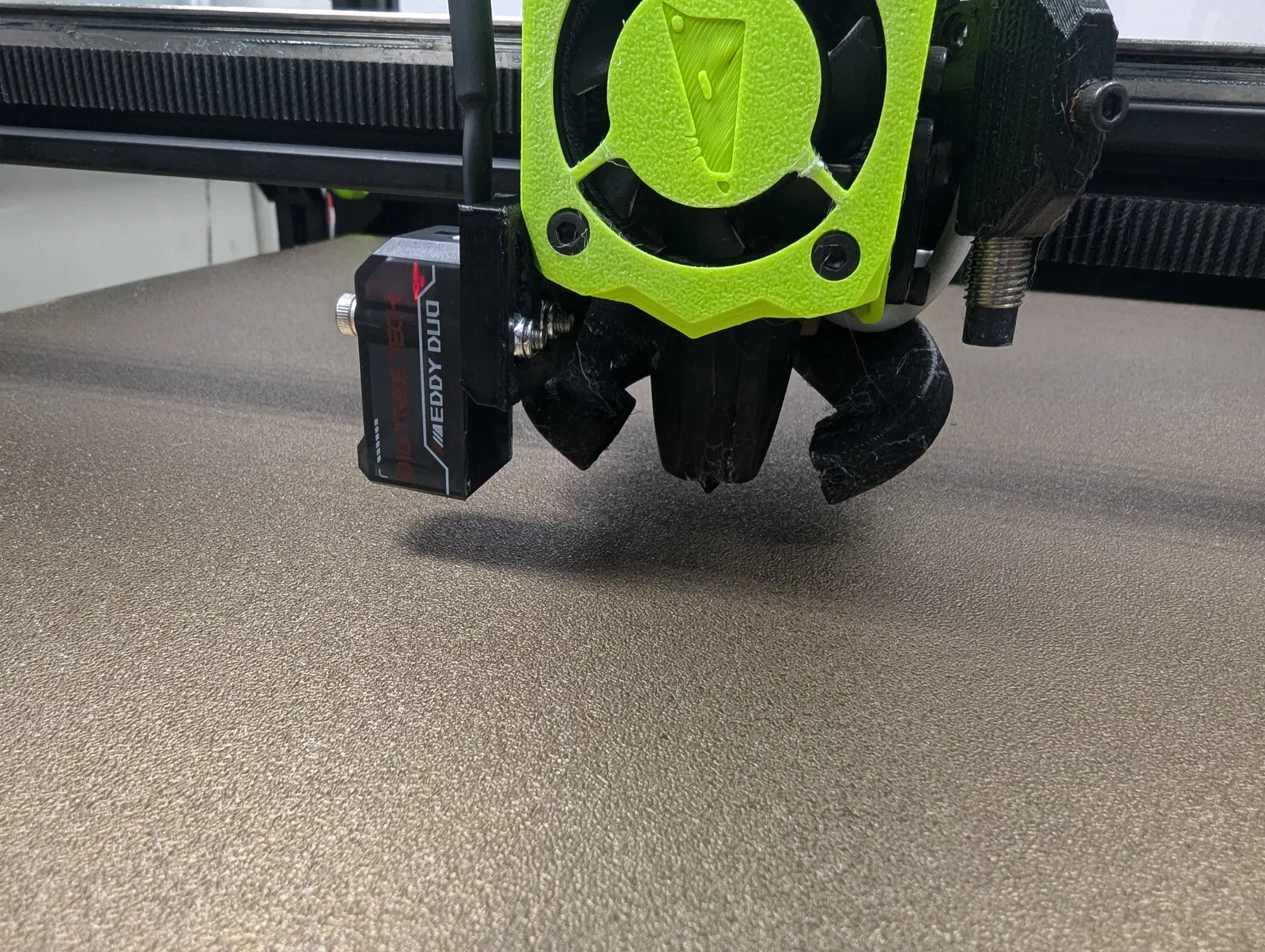

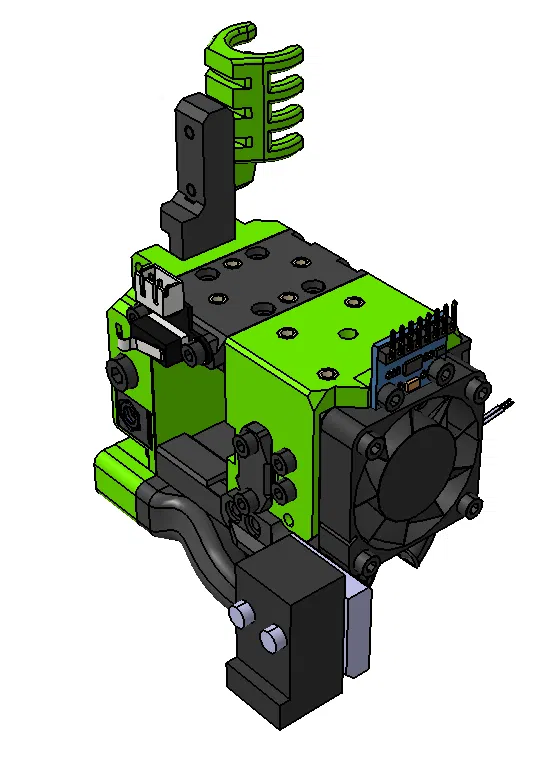

Các ảnh đi kèm cho thấy hình dáng sau khi lắp, bạn có thể dùng làm tham khảo.

Trước khi siết chặt BTT eddy vào mount, NHỚ đảm bảo probe cao hơn nozzle khoảng 2~3mm. (Cảm ơn @EODesigns từ Discord cộng đồng Ratrig, cứu mình một pha khổ sở khi tự lắp trên máy của mình)

Hiện mình đang test trên EVA 3 với hotend Phaetus Rapido 2. Dù mình đã làm probe mount tương thích với LJ8 probe mount, mình không đảm bảo tương thích với các hotend khác. HÃY CẨN THẬN.

Để dễ hơn, mình đã đo sẵn XY offsets bên dưới; bạn có thể dùng làm điểm bắt đầu để thiết lập probe XY offsets.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstlstp
Số file mô hình
3
Tổng dung lượng
233 KB
File lớn nhất
128,8 KB
