Spacer Limit Switch Atomstack (Atomstack Limit Switch Spacer)

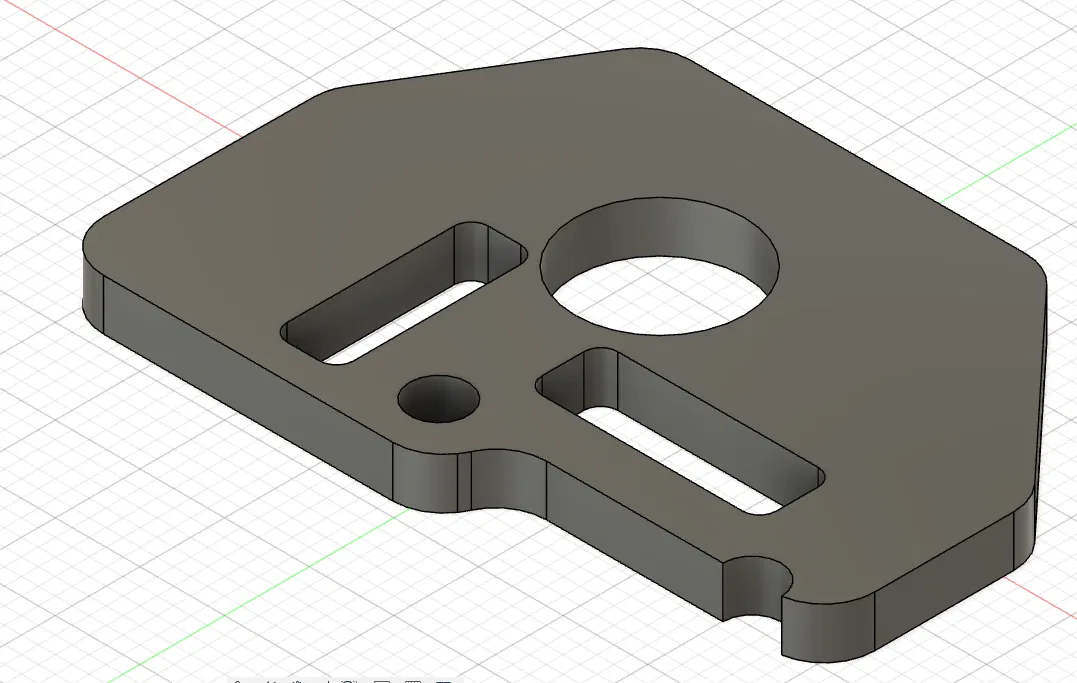

Một miếng spacer nhẹ để lắp limit switch cho Atomstack A5 Pro, khả năng cao cũng dùng được cho nhiều máy khác. Mẫu này in khá dễ và nhẹ. Nếu in bằng PLA thì đừng siết quá chặt.

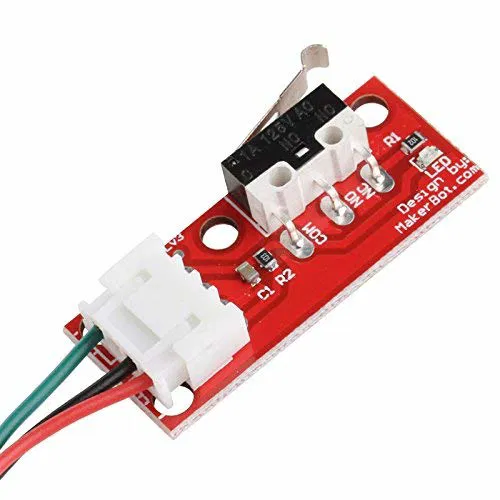

Cho phép lắp loại switch như ở đây https://www.amazon.fr/dp/B07VWRS24K?ref=ppx_yo2ov_dt_b_product_details&th=1 lên máy laser engraver Atomstack A5 Pro, gần như không làm giảm đáng kể diện tích khắc sử dụng được. Nhiều khả năng cũng sẽ hợp với các máy laser engraver có kiểu khung/housing nhôm tương tự. Chuẩn bị thêm vài M3 T-nuts, ốc M3x12, có thể cần thêm một dây nối dài Dupont cho trục X là xong.

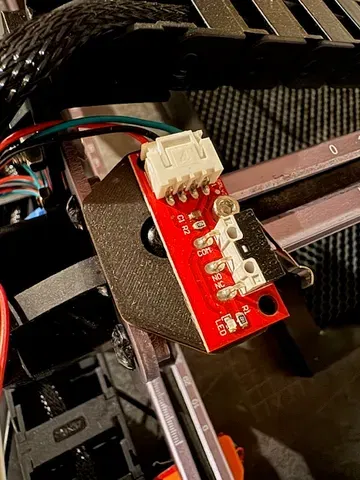

Phần recess (khoét âm) trong model giúp tận dụng hết hành trình của cần gạt (actuator) trên switch. Mình khuyên lắp một cái phía trên trục X bên trái, và cái còn lại phía dưới trục Y ở góc dưới bên trái.

Bạn cũng có thể đặt một con ốc M3 ngắn hơn vào lỗ ở góc của switch IC khi siết con ốc ở giữa, để giảm trượt/xoay của switch.

Dùng được với cả IC zin của A5 Pro hoặc bản nâng cấp Air Assist / 32-bit AIC1.

Mình rất khuyên bạn làm theo video rất hay của team Lightburn, với sculpfun X9 :
