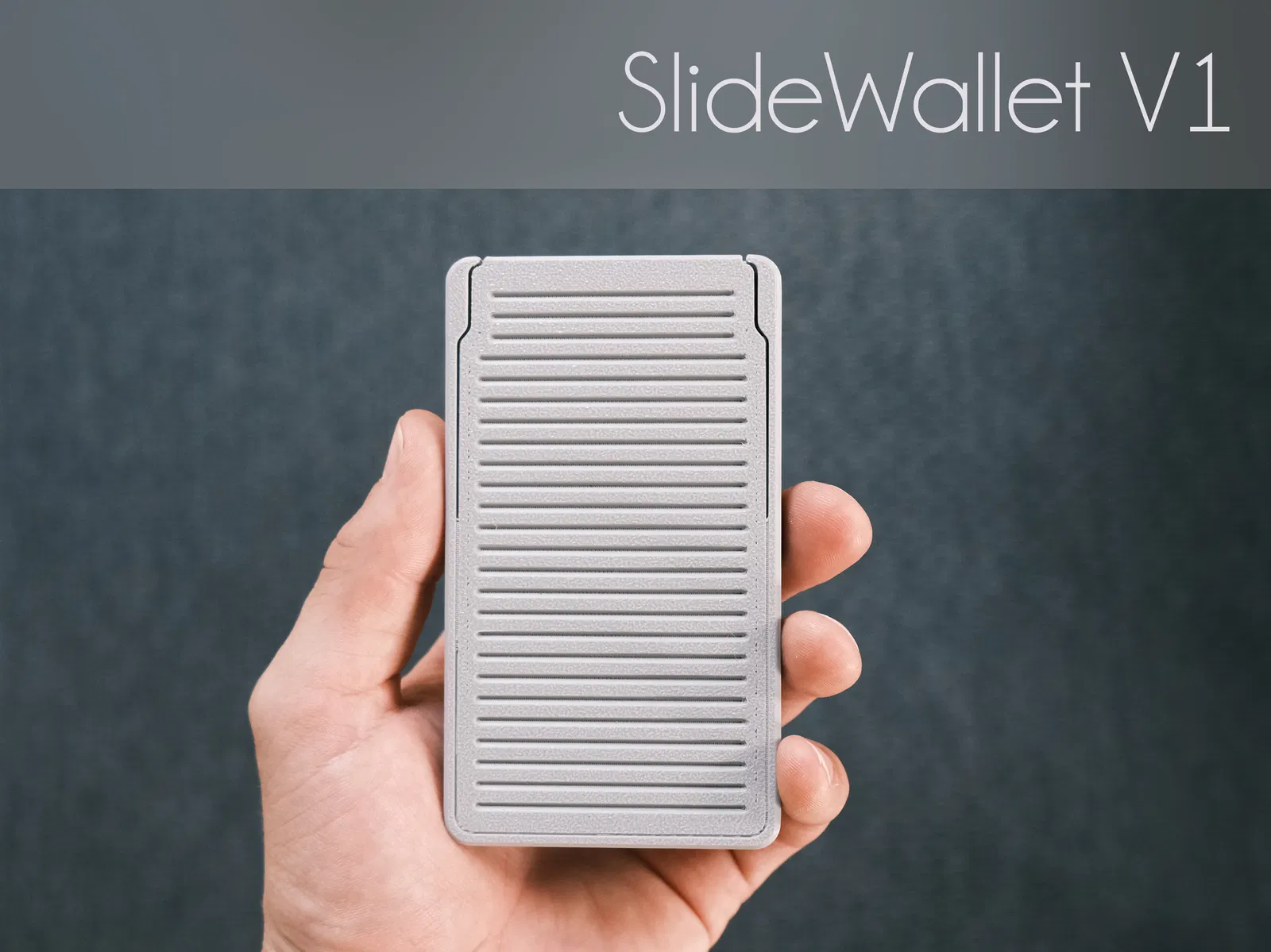

SlideWallet V1 - Ví thẻ cơ chế trượt bật thẻ (snap-fit, 3 phần)

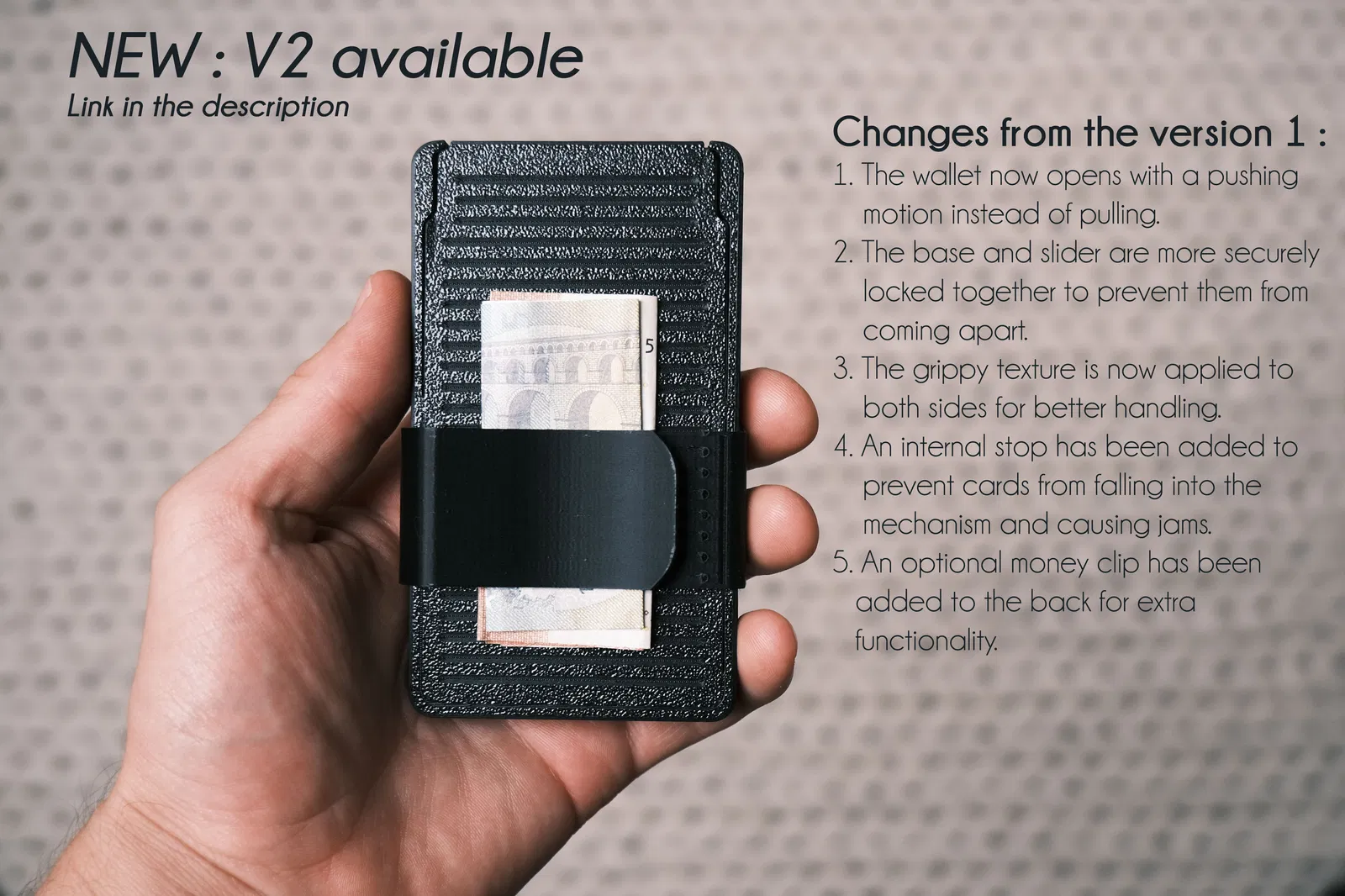

PHIÊN BẢN MỚI 2: link

Sau khi ra mắt hai mẫu card wallet print-in-place, mình quyết định đổi hướng cho thiết kế tiếp theo — lần này không phải print-in-place.

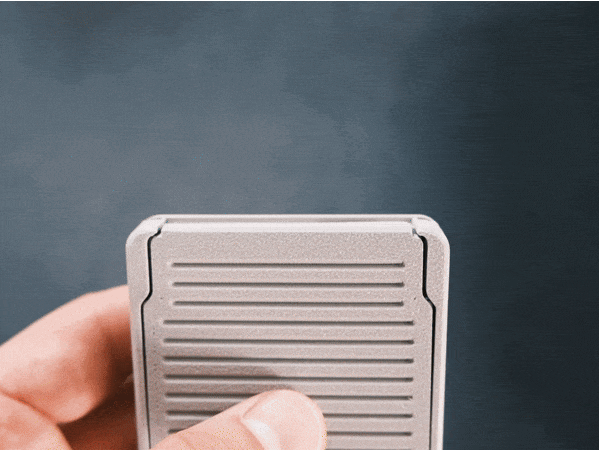

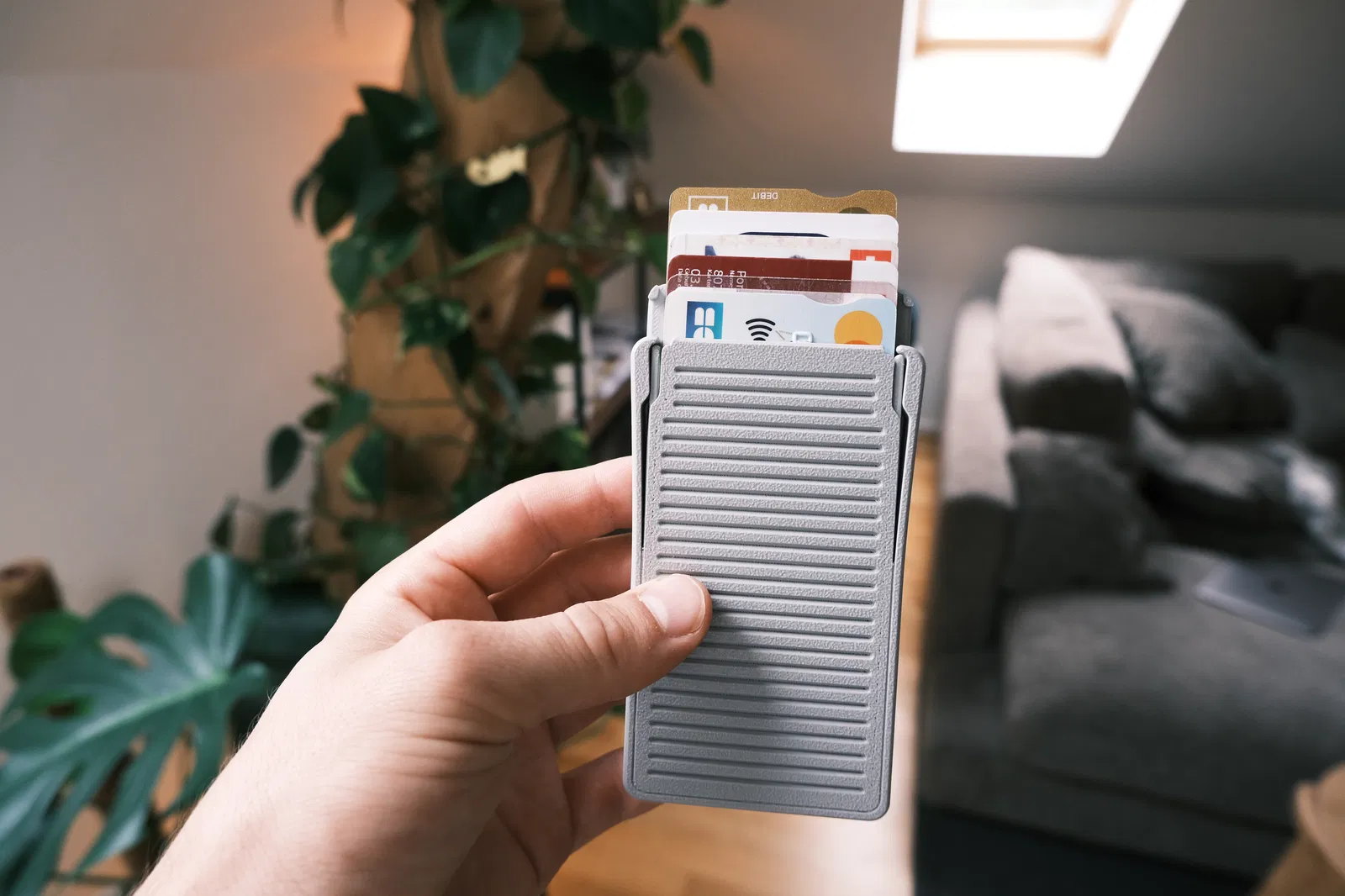

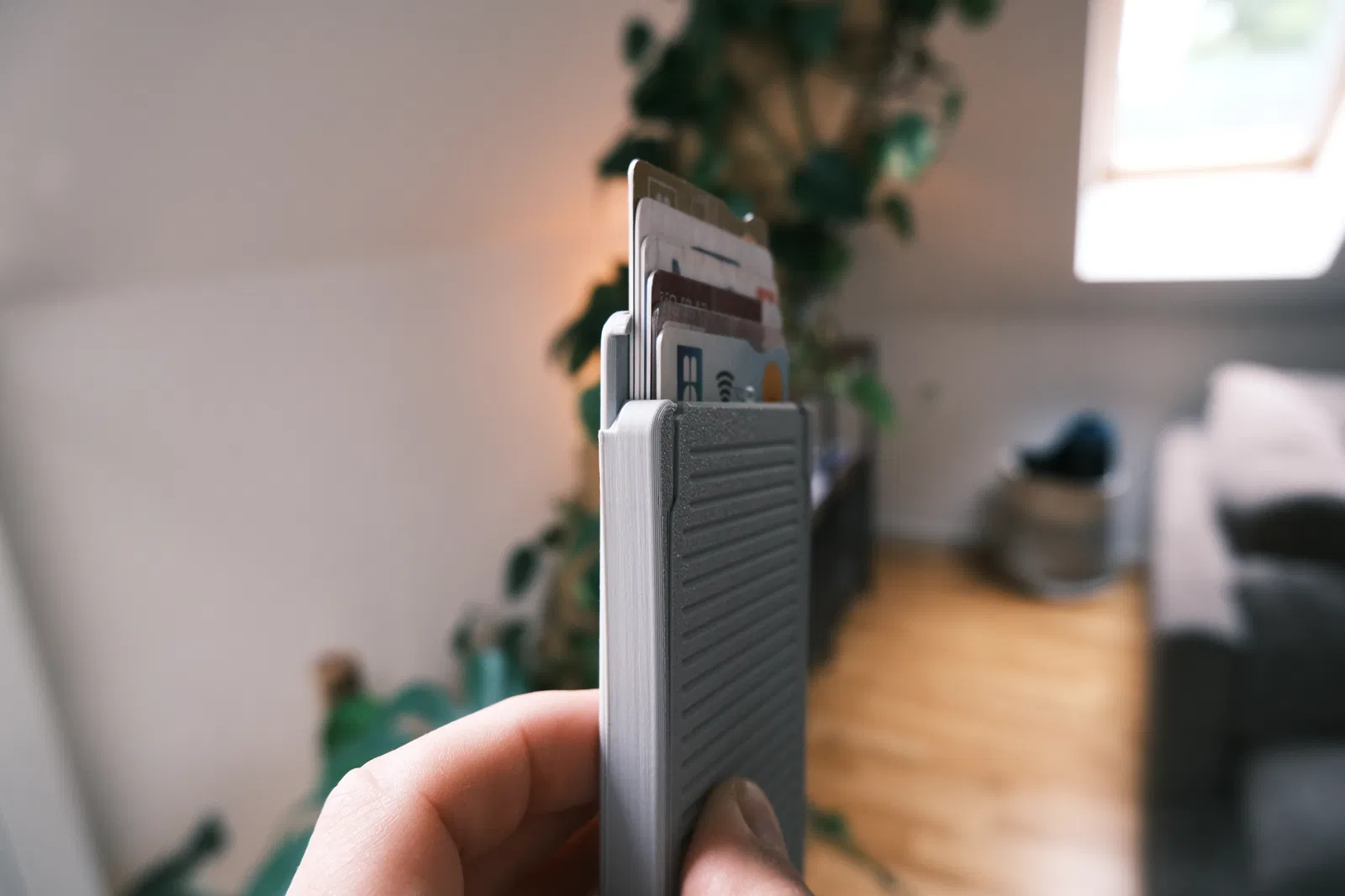

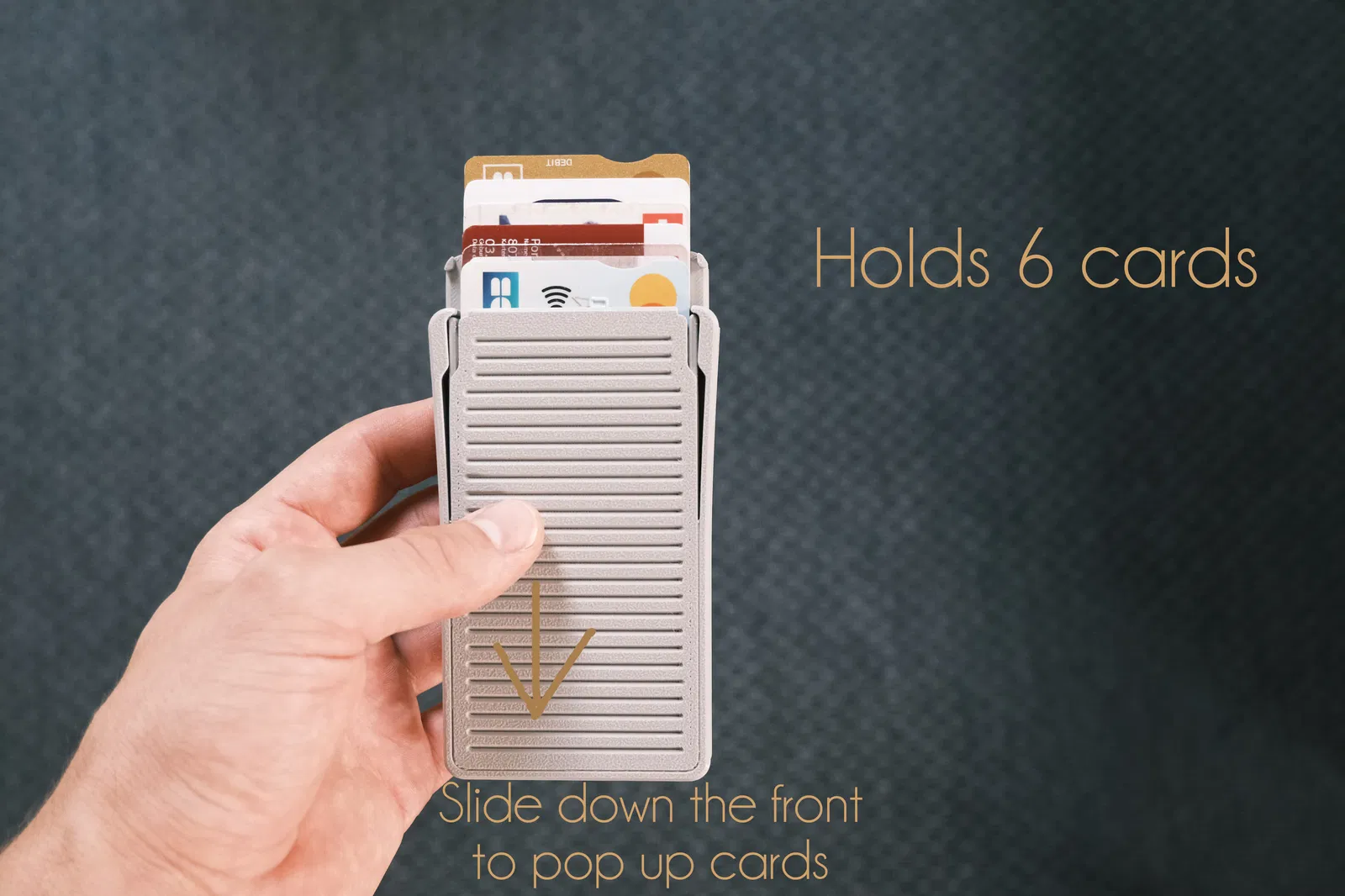

Mình quay lại bàn vẽ và phát triển một thiết kế hoàn toàn mới với cơ cấu sáng tạo mà mình chưa từng thấy trước đây. Phiên bản này có chuyển động trượt xuống độc đáo của mặt trước, khiến các thẻ tự bật lên nhẹ nhàng.

Ví gồm đúng ba chi tiết, lắp kiểu snap-fit với nhau mà không cần thêm phần cứng nào.

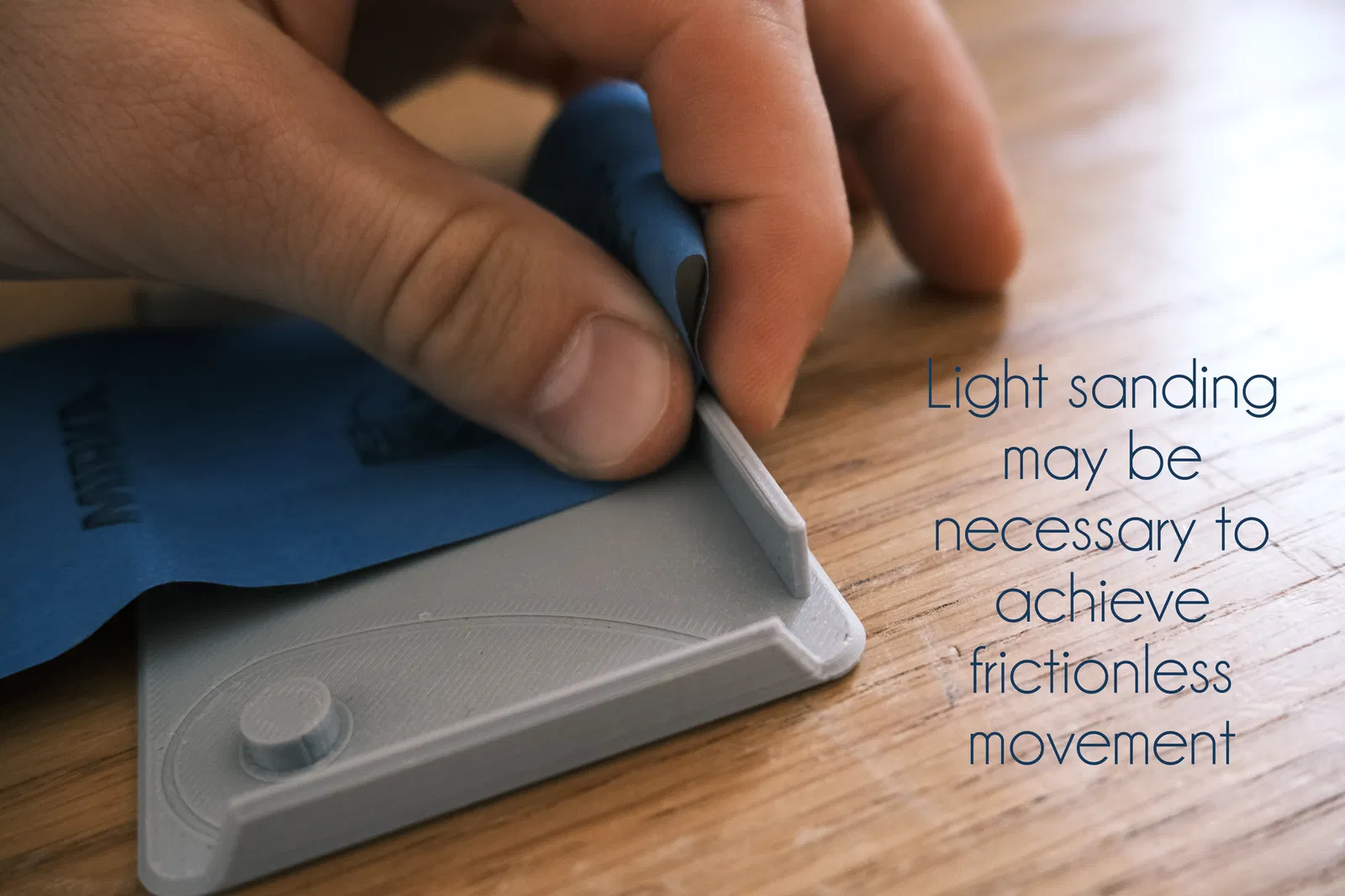

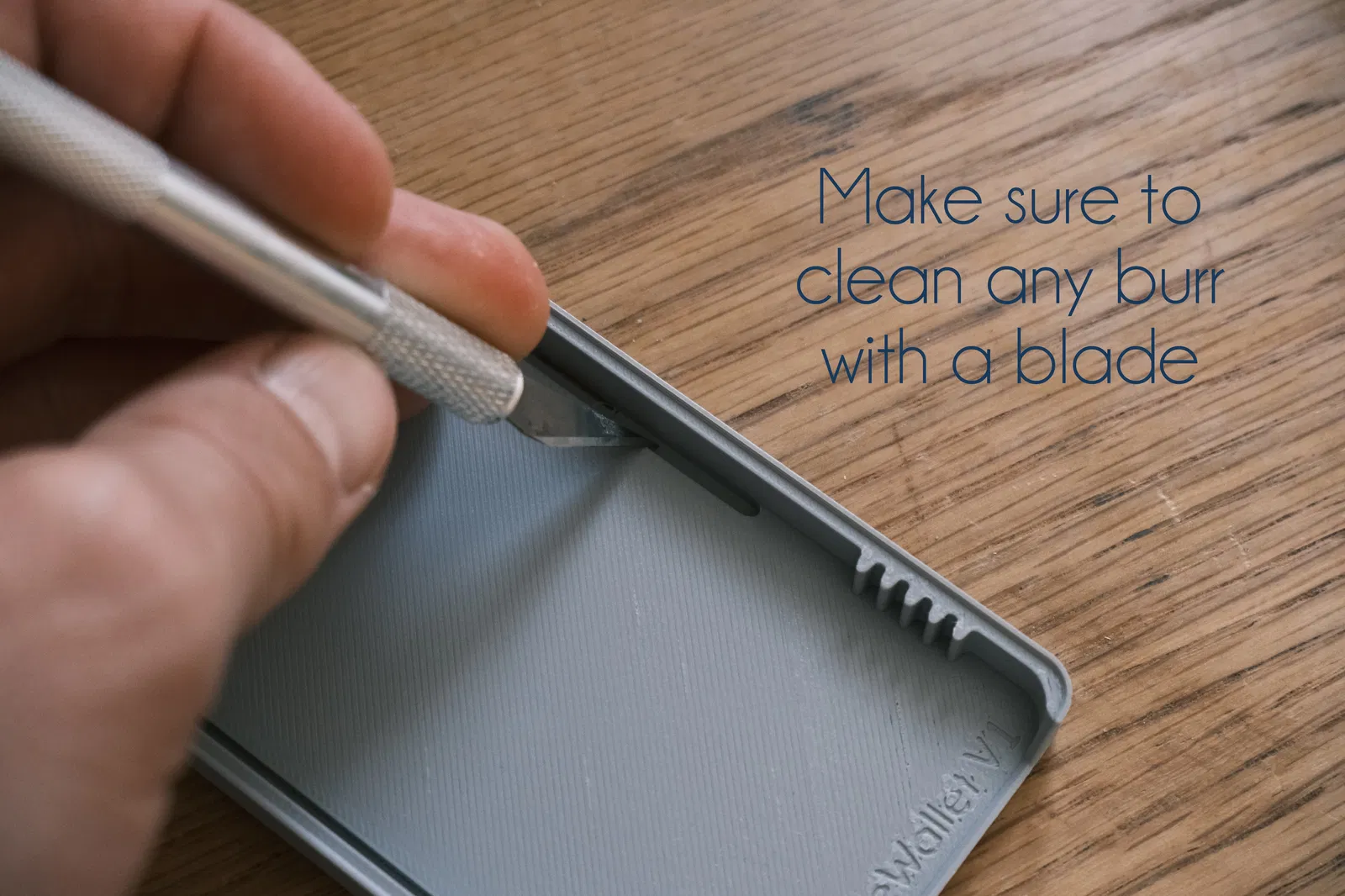

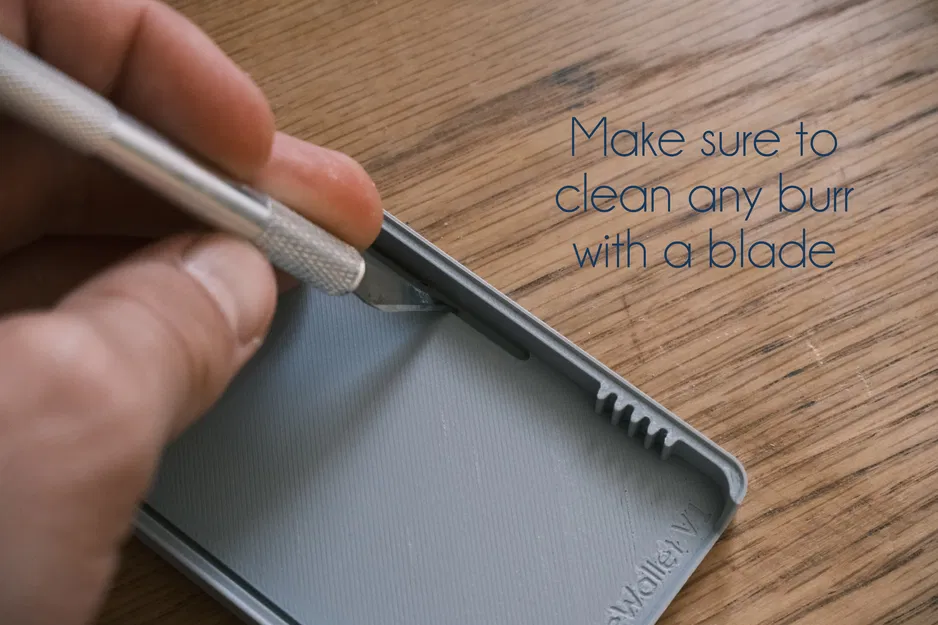

Để hoạt động mượt, bản in này cần một máy in 3D thật chính xác và đã được tune kỹ. Có thể bạn sẽ cần chà nhám nhẹ để các bộ phận trượt với nhau gần như không ma sát.

Hướng dẫn lắp ráp:

1. Đặt phần đế xuống, rồi đặt phần trong (gọi là "cascade") vào trục xoay ở trạng thái đóng (theo rãnh chỉ dẫn trên đế).
2. Đặt slider lên trên và bấm snap vào đúng vị trí.

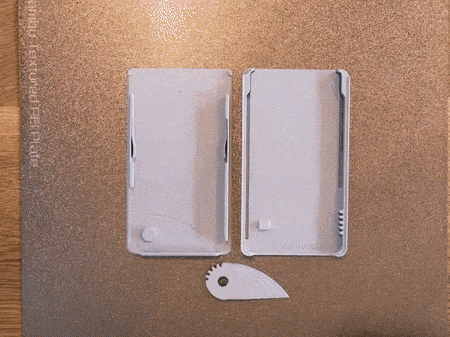

Bạn có thể xem GIF toàn bộ quá trình lắp ráp tại đây:

Mẹo in :

• Vật liệu: Mình đã test cả PLA và PETG, và mình thích PETG hơn vì vận hành mượt hơn.
• Nozzle: Dùng nozzle 0.4mm với layer height 0.2mm.
• Cảnh báo từ slicer: Bạn có thể nhận cảnh báo về một phần cantilever bị “floating” — điều này là có chủ đích. Nó ám chỉ cơ cấu lò xo giữ thẻ, được nâng cao hơn đế 1 layer để có thể chuyển động tự do.

Mình hiểu mẫu này có thể không hợp với tất cả mọi người, vì nó đòi hỏi in chính xác, có thể phải chà nhám, và cần dùng một thời gian để đạt độ mượt kiểu “buttery-smooth”. Nó sẽ không thể mượt hoàn hảo ngay khi vừa in xong — cần chút “vọc vạch” và cầm nắm để chạy rà.

Nhưng nếu bạn in thành công thì chúc bạn dùng vui nha! Mình rất tự hào về thiết kế nhìn thì đơn giản nhưng cơ cấu bên trong lại khá tinh vi này.
