Artillery Sidewinder X2 - Adapter cảm biến inductive SUPERPINDA

Bản mod đề xuất để thay cảm biến ABL bằng cảm biến inductive là rất hợp lý nếu máy in của bạn đang dùng mặt bàn kim loại (metal PEI board).

Ghi chú thêm.
Cảm biến PRUSA SUPERPINDA có độ lệch chuẩn (standard deviation) nhỏ hơn 0.005.
Việc đo của cảm biến theo trục Z không phụ thuộc vào nhiệt độ của nó — điểm này giúp nó “ăn đứt” các loại “ordinary inductive sensors”.

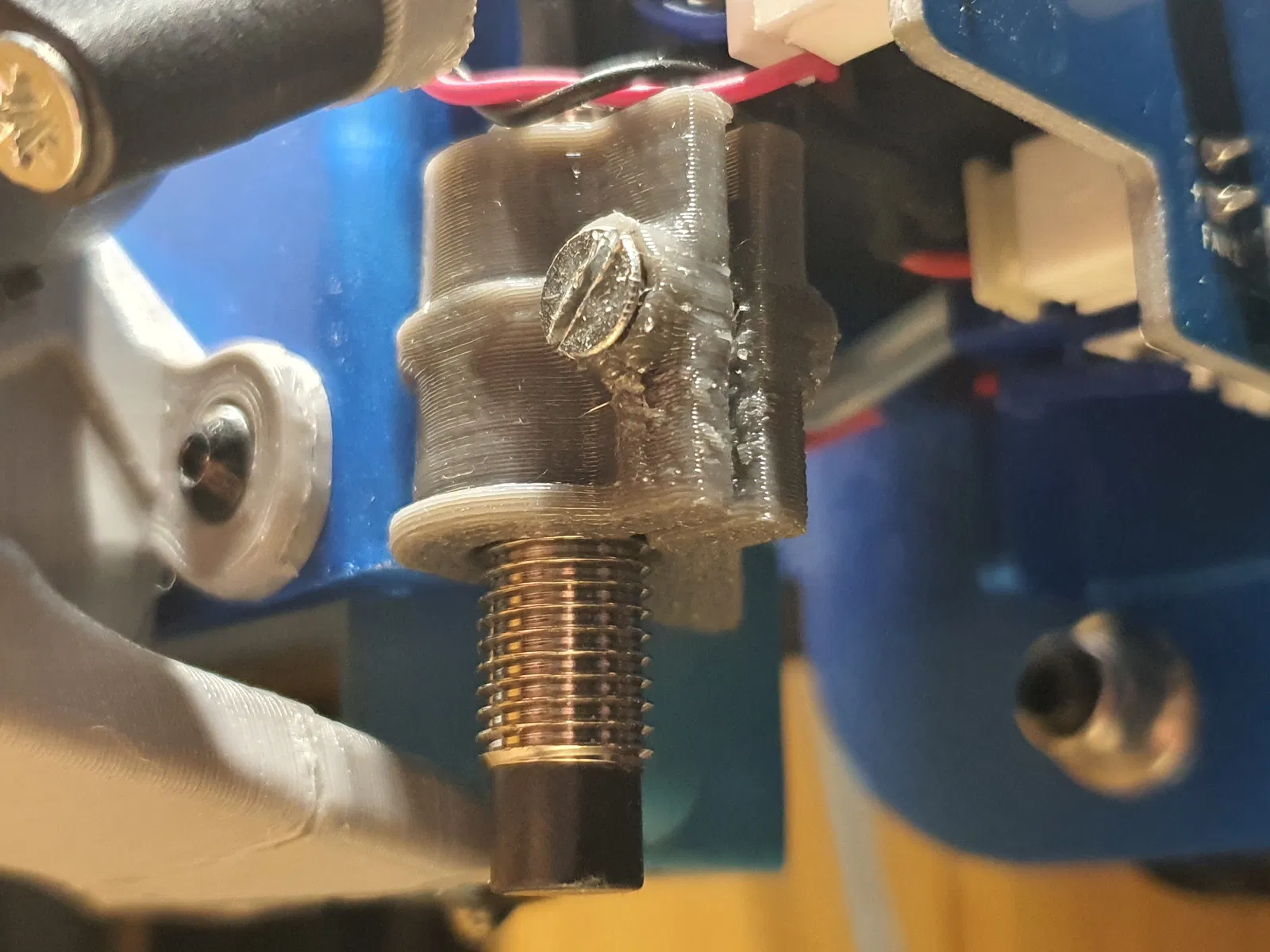

Đây là ý tưởng lắp cảm biến inductive PRUSA SUPERPINDA cho Sidewinder X2 khi đã cài Klipper.

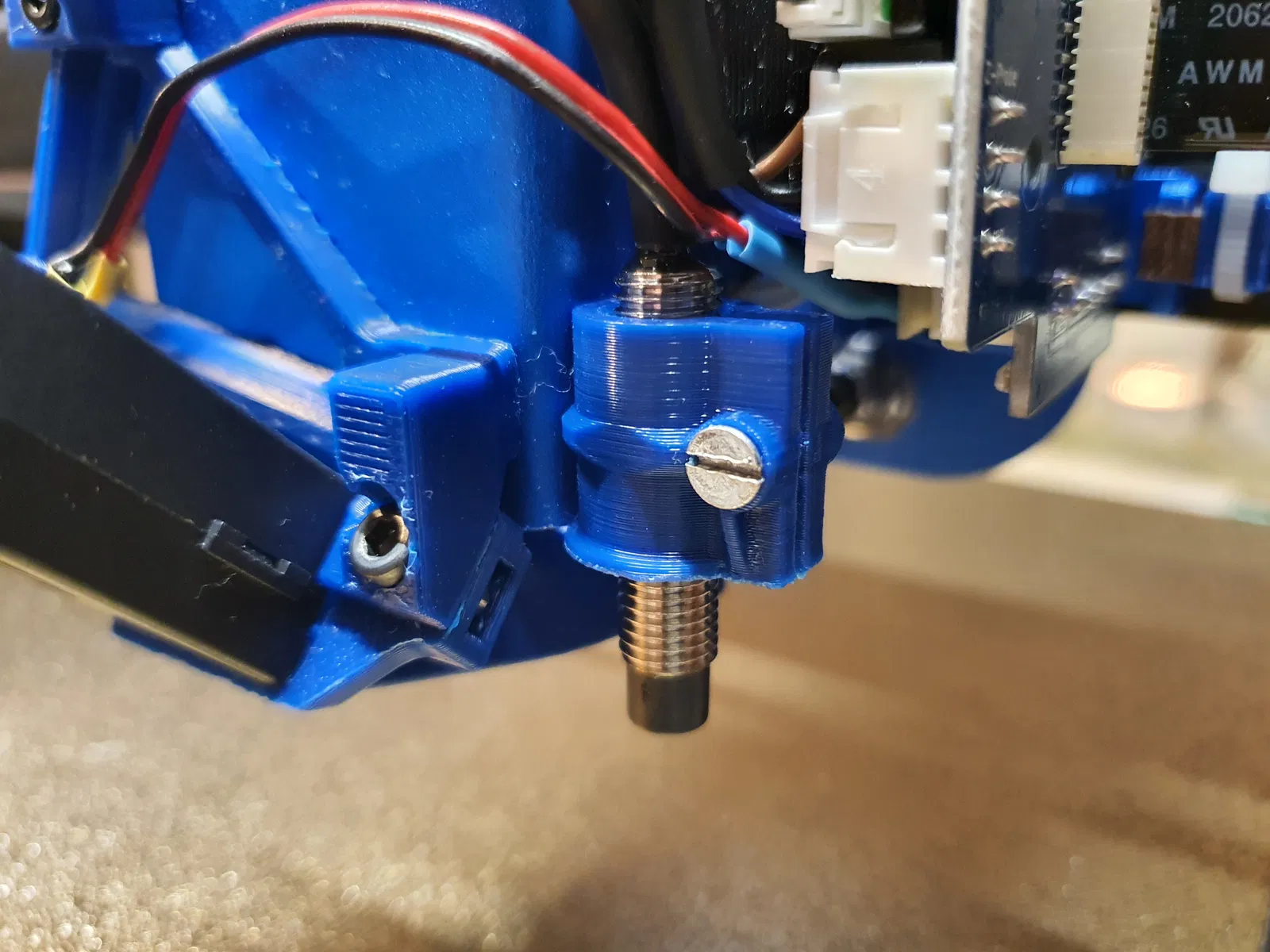

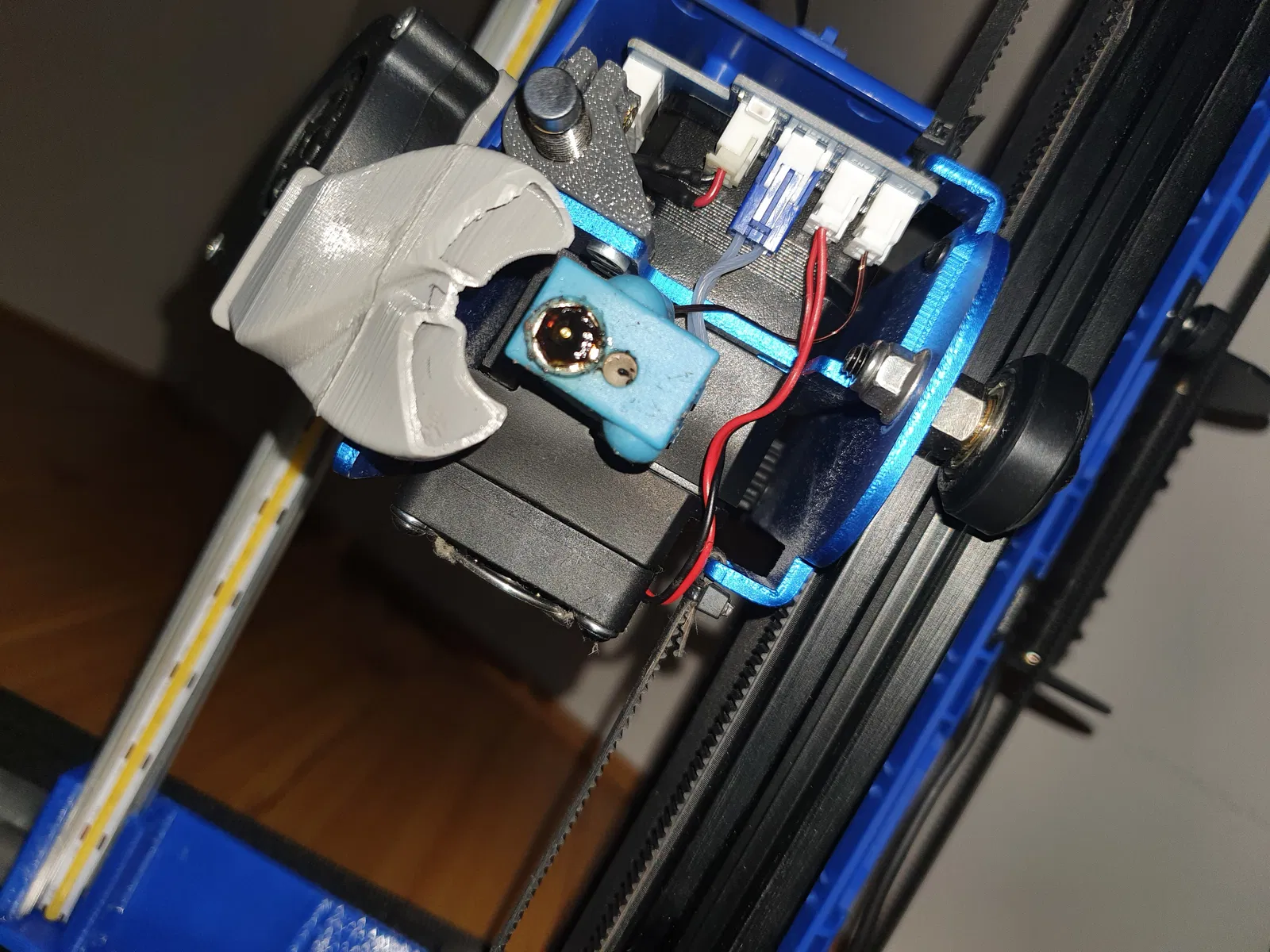

Trên máy của mình, mình gắn cảm biến cao hơn mặt phẳng đầu nozzle khoảng 1.5mm.

Mình dùng một model để canh khoảng cách này:

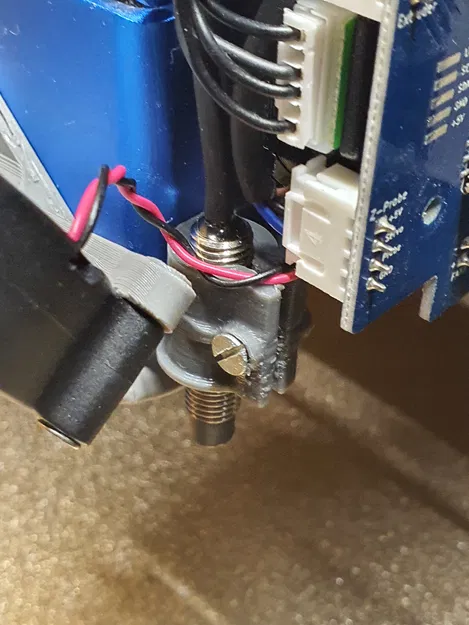

Nối dây cảm biến vào đầu cắm mới (XHP-4; 4 PIN; 1X4; R=2,5mm) như sau:

Màu dây:
Nâu - 5V
Đen - tín hiệu probe
Xanh dương - 0V/GND

\================================================================

Mình để danh sách các thay đổi cho Klipper trong file text:

klipper_superpinda_printer_config.txt

-----------------------------------------------------------------------------------------------------

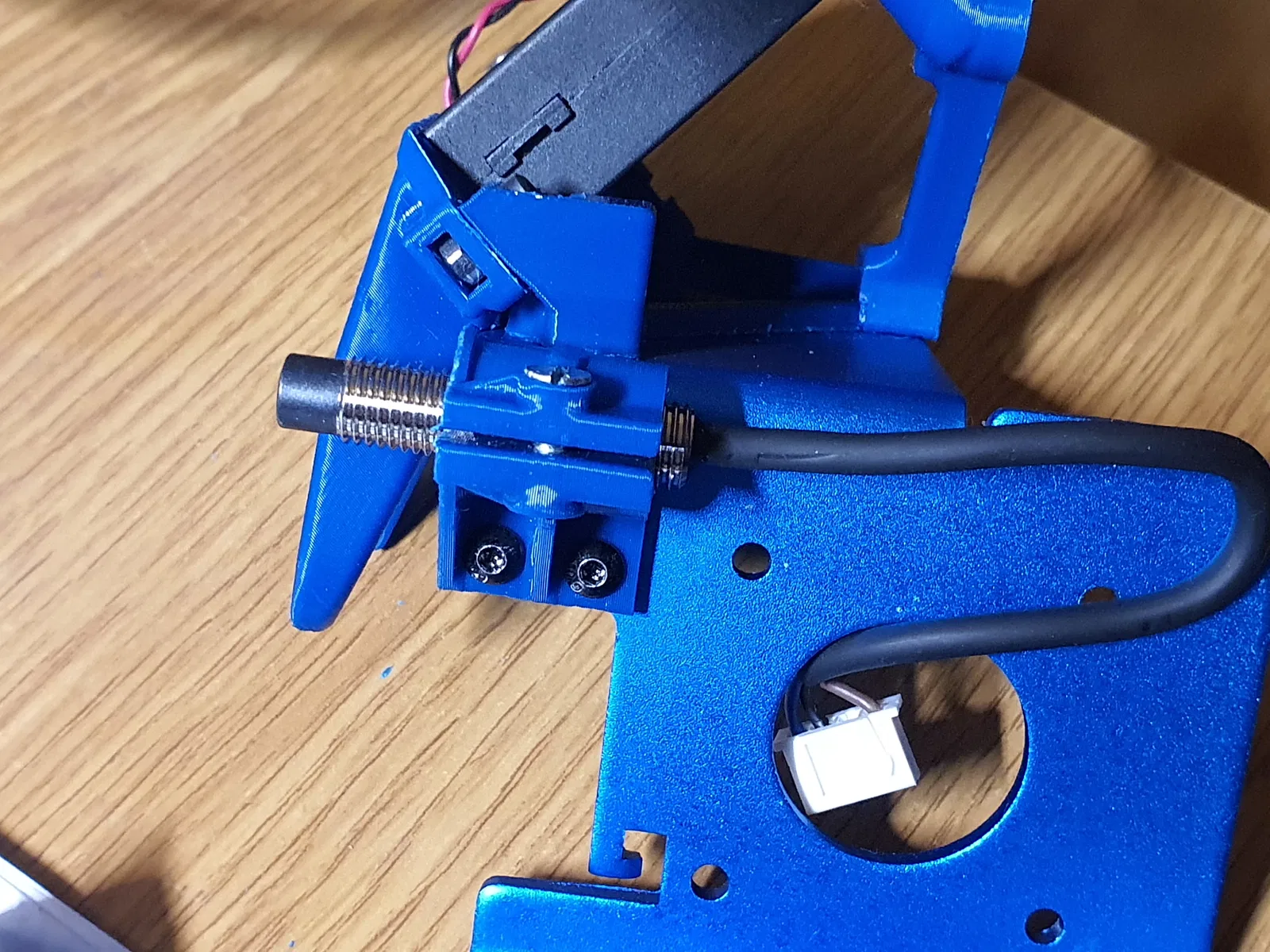

Mình thiết kế phần holder theo 3 phiên bản.
1. Dùng insert ren nóng M3 (M3 hot insert) loại M3x5x3mm — bản này mình đang dùng trên máy.
2. Dùng đai ốc M3 (M3 nut) tuỳ loại, phòng khi bạn không có M3 insert.
3. Dùng vít 3x12mm.

-----------------------------------------------------------------------------------------------------

Và như thường lệ, với các bản in thiên về chức năng hơn là trang trí, mình khuyên bạn nên calibrate kích thước/độ chuẩn của bản in ngay trên máy theo gợi ý của @SteveHanov, link đây:

*******************************************************************************

CONCLUSION

💚💚💚Nếu bạn thấy project hay thì cho mình xin một like nha.💚💚💚

Đăng thành phẩm (makes) của bạn và cho mình biết chạy thực tế ra sao nhé.

Nếu ai có góp ý gì thì mình rất sẵn sàng lắng nghe và cải thiện model.

☕☕☕

Project của mình có làm bạn vui, tiết kiệm thời gian hay giải quyết được vấn đề không? Chia sẻ với mình để mình vui ké — mời mình một ly qua ko-fi.

☕☕☕

Tái bút
Ngoài chuyện cảm biến Super Pinda sẽ giúp chất lượng first layer tốt hơn, nếu bạn không có Prusa “xịn” như mình, thì bạn sẽ có cơ hội gắn được một món linh kiện “chính chủ”, cũng là một trong những phần quan trọng trên máy in Prusa nguyên bản ;-).

Cập nhật 12.03.2024

Trả lời câu hỏi của @John_369294 về việc SUPERPINDA có dùng được cho firmware Marlin không: mình sẽ bổ sung bộ setting mình đề xuất cho Marlin.
Hiện tại mình đang dùng Klipper nên mình không thể kiểm tra xem mọi thứ có chạy ổn hết không.
Mình phát triển các setting cho holder SUPERPINDA của mình dựa trên công trình rất hay của @STR_552142
Bạn có thể xem tại link:

Trong bảng do @STR_552142 làm, mình thêm một cột cho tay/holder SUPERPINDA của mình.

Constant

Old Value

Probe @STR_552142's
New Value

Comment

SUPERPINDA Value

Notes

Z_MIN_PROBE_ENDSTOP_INVERTING

false

true

Sensor triggers when sensing the bed

false

For SUPERPINDA

DEFAULT_MAX_FEEDRATE

{300, 300, 50, 60}

{300, 300, 20, 60}

Slow down z movement for more precision while homing

{300, 300, 12, 60}

For SUPERPINDA

FIX_MOUNTED_PROBE

Uncomment line

Uncomment line

BLTOUCH

Comment out line

Comment out line

NOZZLE_TO_PROBE_OFFSET

{27.25, -12.8, -1}

{30, -17.5, 0}

New sensor is slightly further away from nozzle

{23.65, -16.2, 0}

For SUPERPINDA

Z_CLEARANCE_DEPLOY_PROBE

10

2

Sensor needs less space for probing - Bed leveling process is faster

0

For SUPERPINDA

Z_CLEARANCE_BETWEEN_PROBES

5

2

Sensor needs less space for probing - Bed leveling process is faster

1

For SUPERPINDA

Z_CLEARANCE_MULTI_PROBE

5

2

Sensor needs less space for probing - Bed leveling process is faster

0.8

For SUPERPINDA

Z_PROBE_LOW_POINT

-2

-4

Increase range for setup of z offset

-2

For SUPERPINDA

Mình xác định các setting cho SUPERPINDA dựa trên hình học (geometry) của holder SUPERPINDA của mình và các setting của một máy vốn đã dùng cảm biến này như mặc định: Prusa mini
tham khảo tại link:
https://github.com/prusa3d/Prusa-Firmware-Buddy/blob/master/include/marlin/Configuration\_MINI.h

Như mình đã nói ở trên, đây là các setting mang tính lý thuyết và chưa test.
Bạn dùng là tự chịu rủi ro.
Nếu bạn có dùng các setting này, vui lòng cho mình biết trong phần bình luận xem ổn không, hoặc cần chỉnh chỗ nào.

Cách calibrate cảm biến trong môi trường Marlin mình xin dẫn lại tại:

\====================================================================

Cập nhật 05.11.2024

Mình đã thêm cấu hình máy swx2 của mình cho Klipper, cảm biến SuperPinda: printer.txt — sau khi copy thì đổi tên thành printer.cfg.
