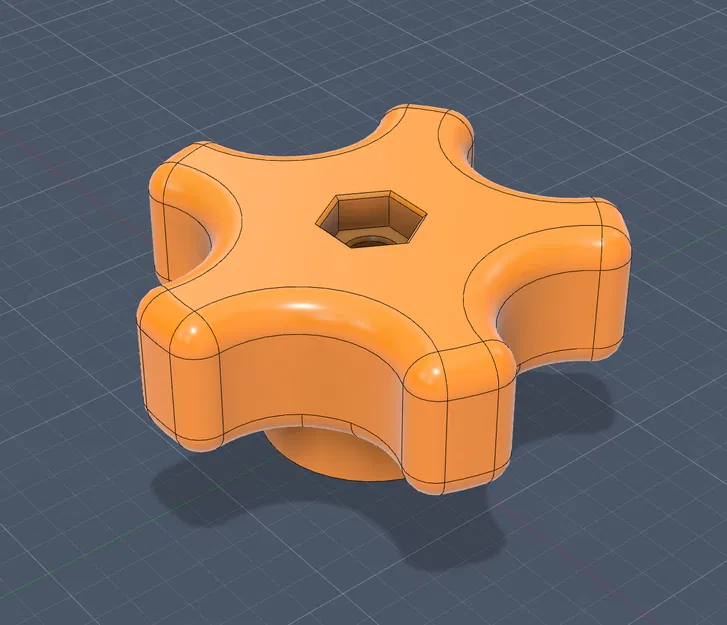

Núm vặn hình sao cao – dùng bulông/ê-cu 1/4" x 20
Núm vặn hình sao bản cao (tổng cao 30mm) cho các đồ gá trong xưởng. Thiết kế nhận bulông hoặc ê-cu 1/4"x20 kiểu press fit. Gợi ý in úp mặt sao xuống build plate, chỉ cần ít support cho hốc giữa.
Mô tả

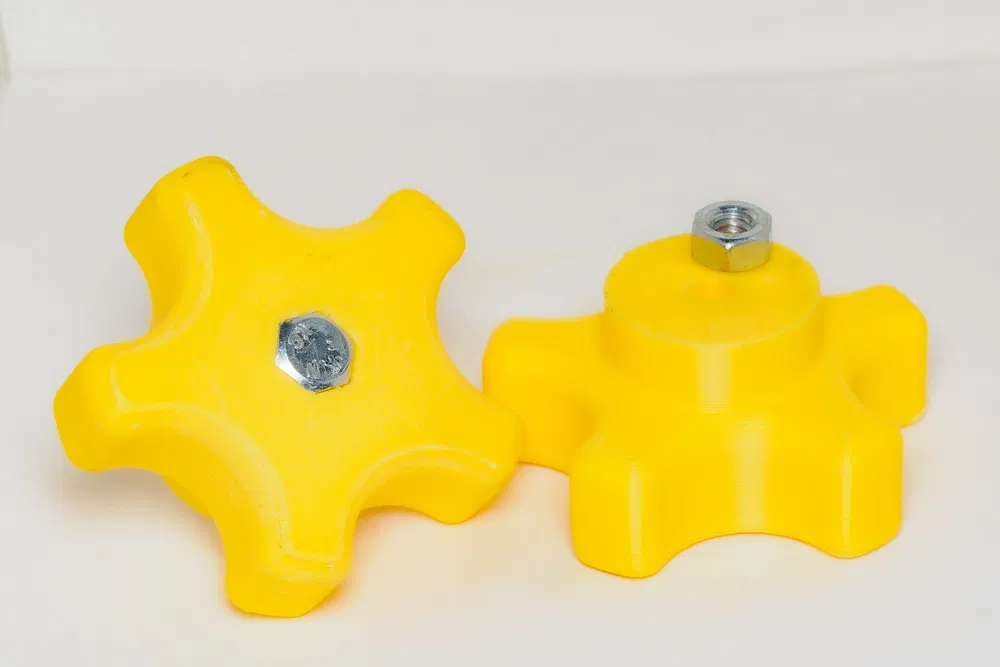

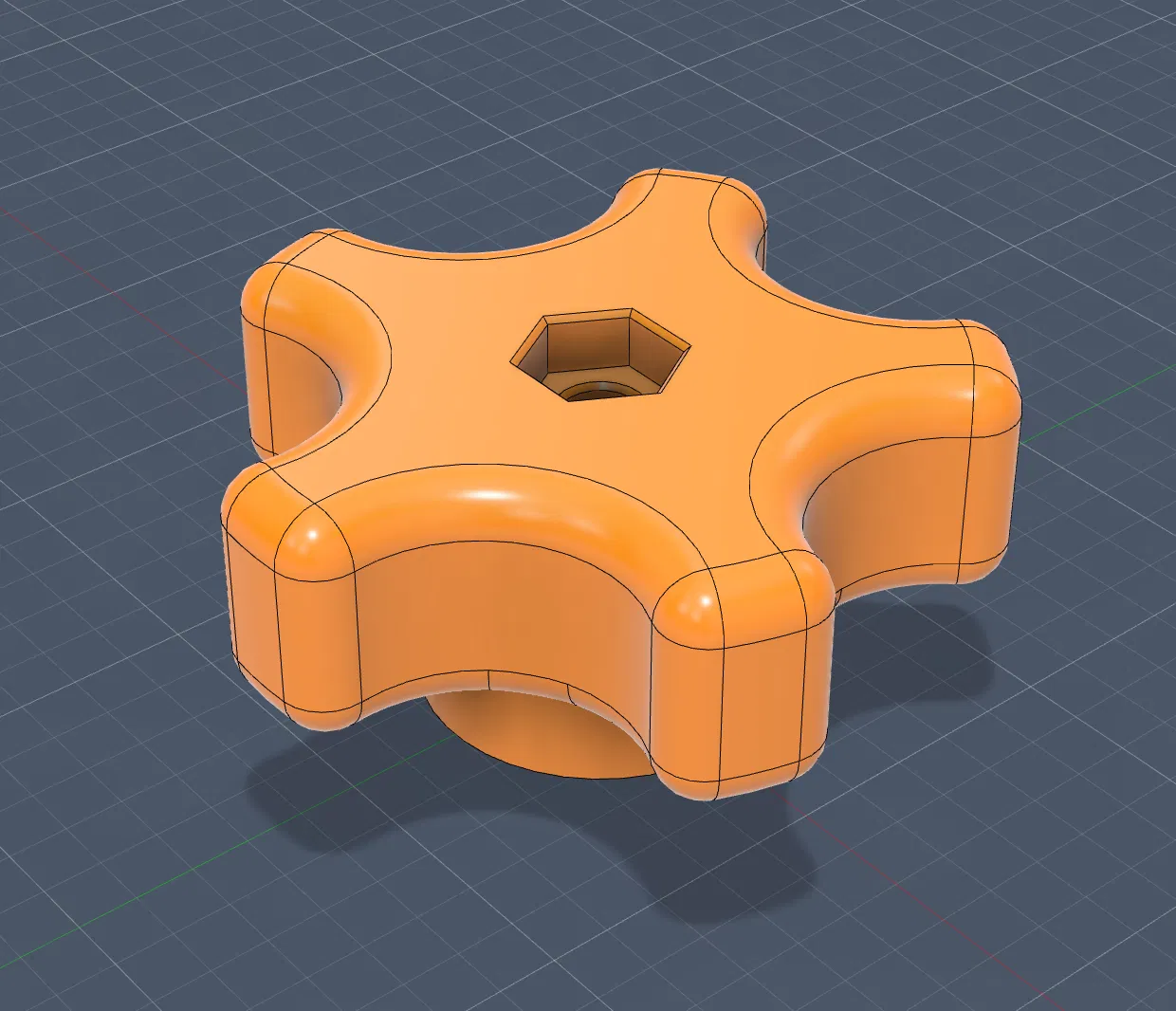

Núm vặn hình sao bản cao (tổng chiều cao = 30mm) dùng cho nhiều loại đồ gá/fixture trong xưởng của bạn. Mẫu này nhận bulông hoặc ê-cu 1/4"x20 (ép chặt/press fit). Phần đế trụ phía dưới đường kính 30mm x cao 10mm, phần sao phía trên cao 20mm x rộng 65mm (± đo ngang qua các cánh sao). Các “rãnh bám ngón tay” có bán kính 12.5mm.
In phần ngôi sao úp xuống mặt bàn in (build plate), bạn chỉ cần thêm một chút support cho phần hốc ở giữa để chừa chỗ cho đầu bulông.
Mình đã in với:
PLA
Đầu đùn 205C / bàn nhiệt 60C
Nozzle 4mm
Anycubic Kobra
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
