Kệ sơn Multiboard/HSW offset 26mm – 6 chai

Kệ giữ 6 chai sơn, thiết kế để dùng với hệ Multiboard mounting system. 2025-01-12 - Xem phần cập nhật bên dưới để biết thông tin về gắn lên HSW!

Lấy cảm hứng từ thiết kế kệ sơn 26mm của ronald.marvin.

Chỗ mình dùng để gắn sơn ở hông kệ đồ hobby chỉ cho phép đặt hai tấm Multiboard 6x6 cạnh nhau, trong khi mẫu kệ ở trên không đáp ứng được, nên mình cần thiết kế một mẫu có độ lệch (offset).

Hướng đặt kệ (Rack Orientation): Nếu bạn nhìn vào một cụm Multiboard 6x6 rộng 2 tấm (2-wide), các file .stl mình up hiện tại được dựng để dùng cho tấm bên trái (và sẽ hơi chìa ra ngoài mép trái một chút). Muốn dùng cho bên phải thì chỉ cần mirror theo trục X. Bạn có thể gắn được 2 kệ trên mỗi tấm 6x6 mà vẫn lấy chai dễ dàng.

Chi tiết in - Cài đặt (Print Details - Settings): File được in nằm phẳng theo mặt đáy, không cần supports. 2 perimeters, 10% infill là ổn. Vật liệu thì bạn chọn theo ý. Tất cả bản in ở trên được làm bằng Bambu Matte White PLA.

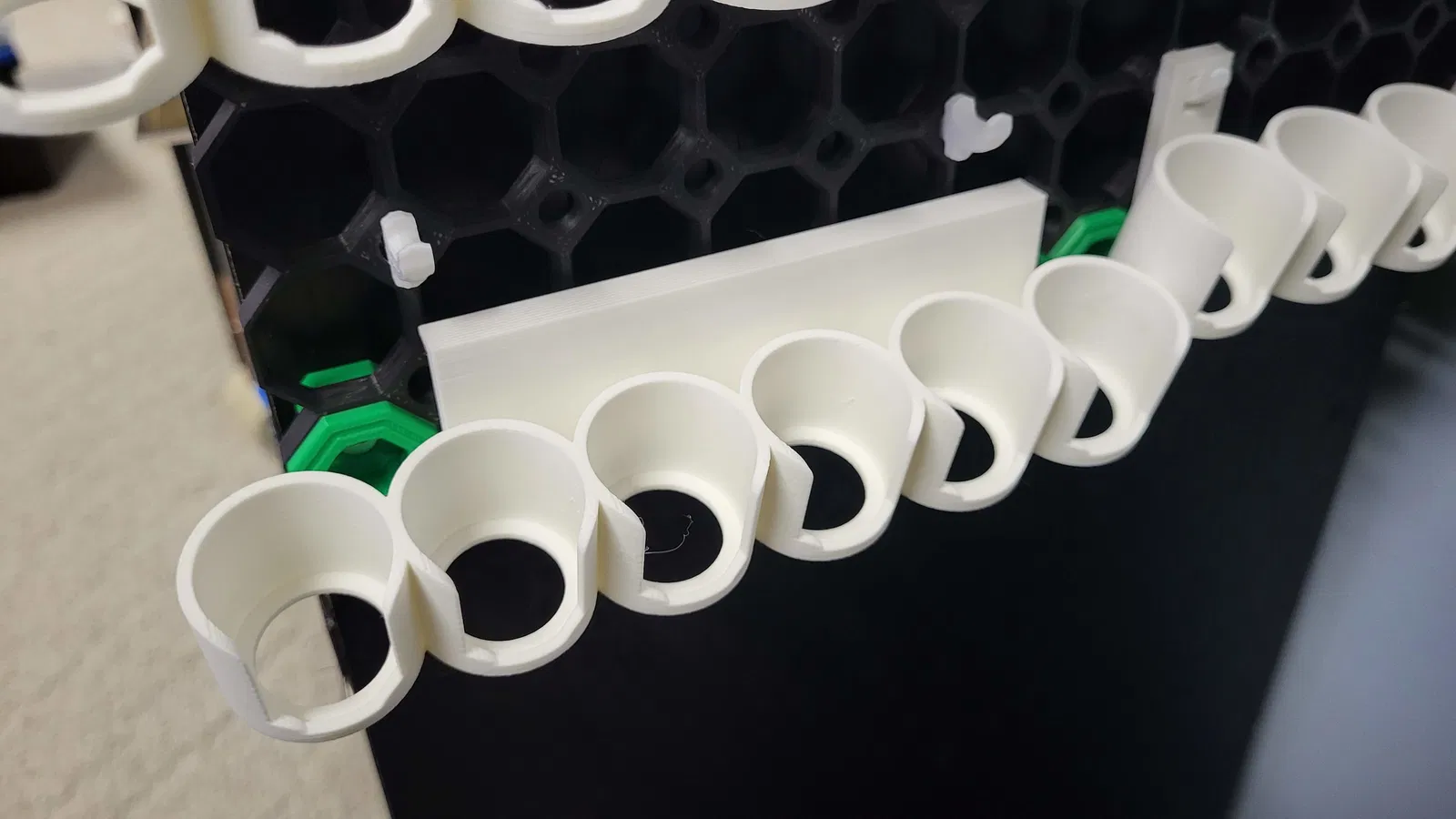

Cập nhật 2025-01-12 - Mình thêm một phiên bản kệ sơn có multiconnect cleat theo yêu cầu từ comment trên MakerWorld. Bản Multiconnect bắt buộc phải dùng supports khi in với phần “pots” đặt phẳng trên build plate. Khi đã có bản Multiconnect thì bạn có thể dùng để gắn lên HSW bằng các Multiconnect mounts tại đây. Xem hình để thấy chi tiết miếng multiconnect.

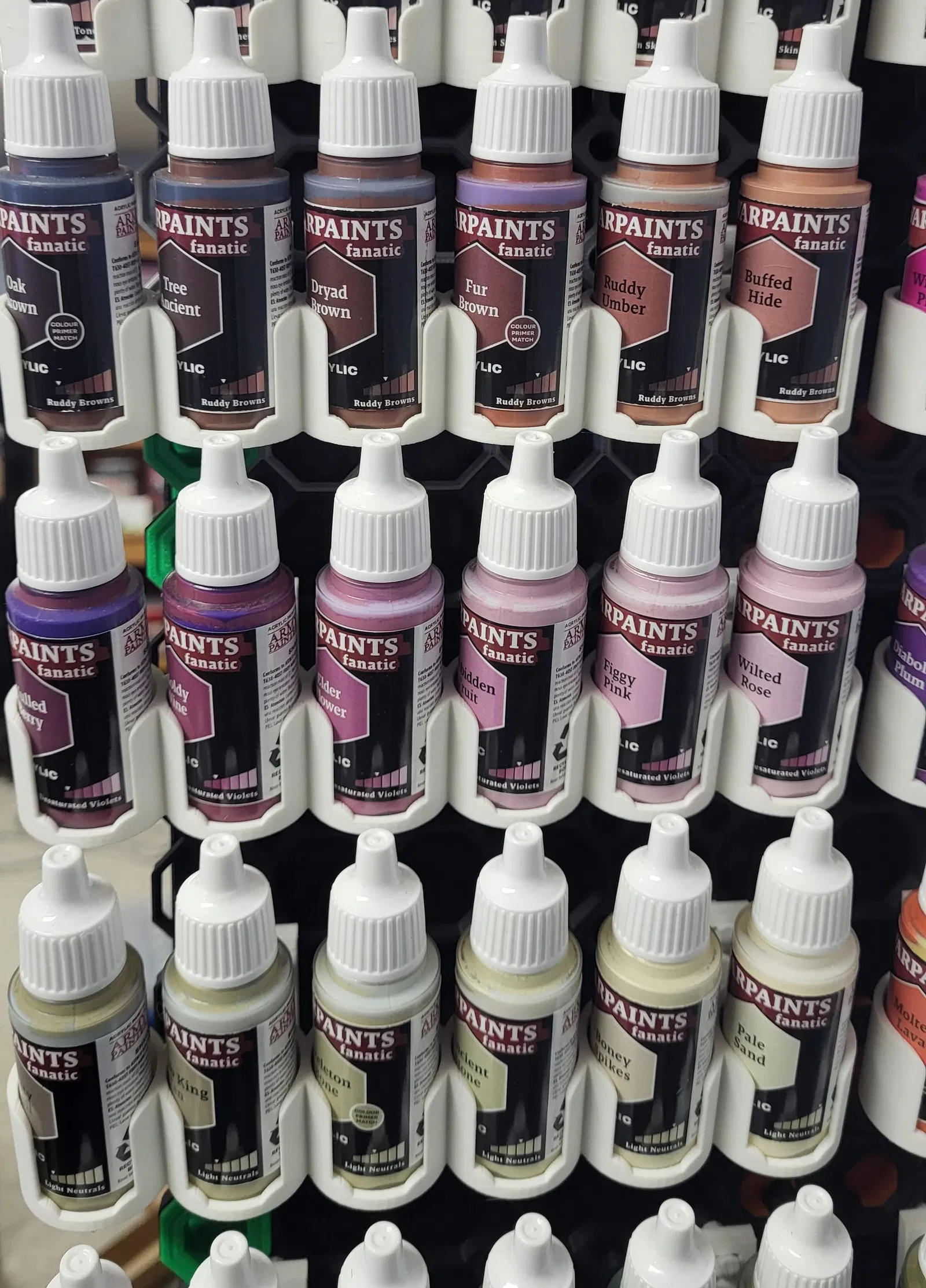

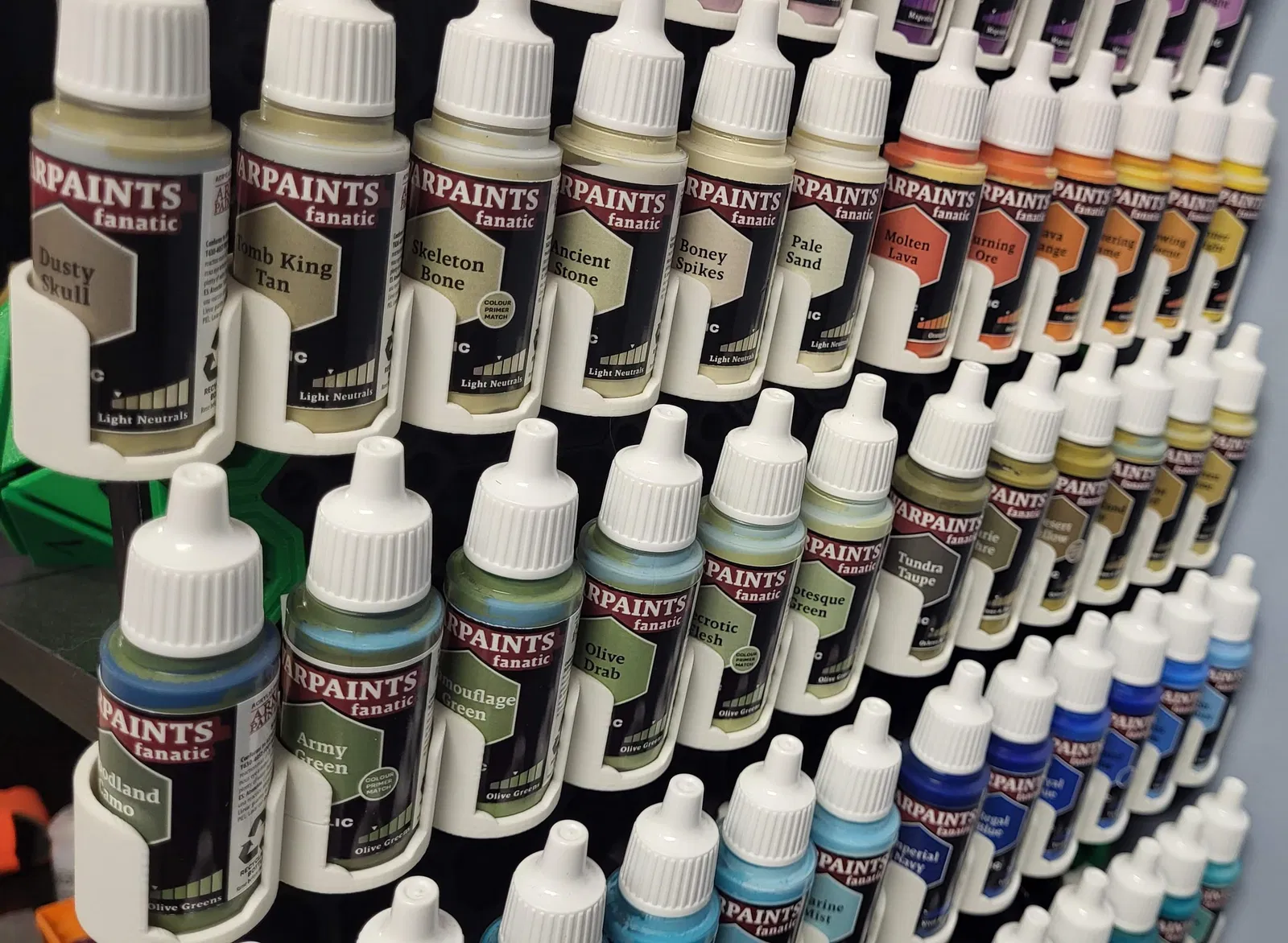

Các kệ sơn này được thiết kế hướng tới bộ The Army Painter Warpaints Fanatic, nên phần khoét sẽ hạ xuống để bạn nhìn được vị trí màu trong hệ flexible triad. Tường ngoài cũng được hạ thấp để dễ thấy tên màu sơn.

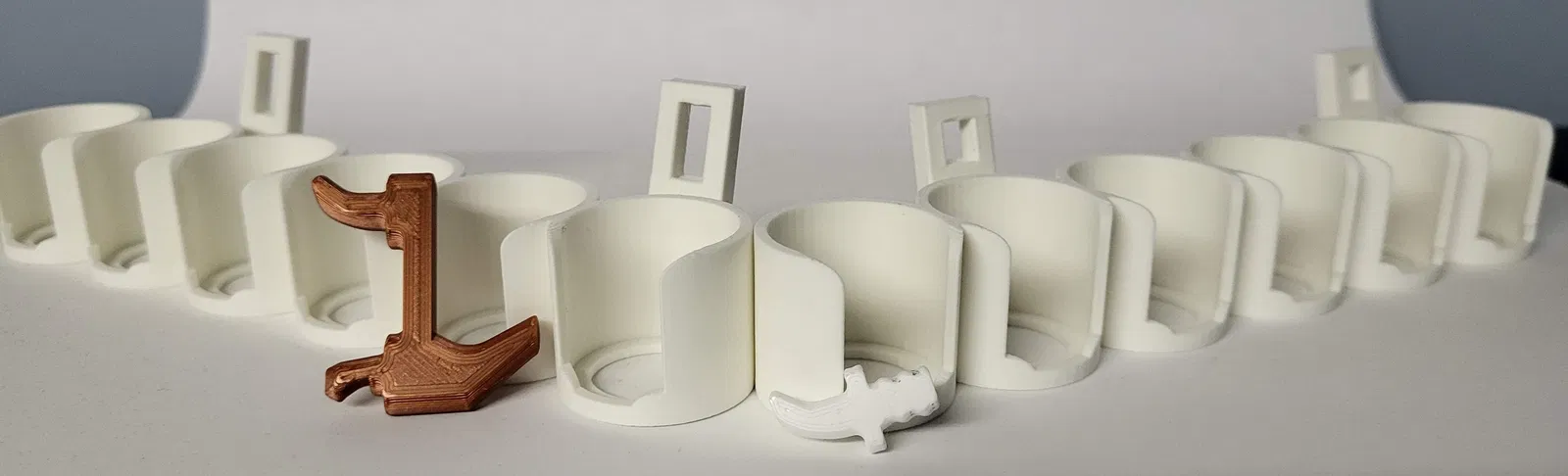

Có 2 phiên bản khác nhau. Một bản có “longer mounts” dùng với Multiboard 15mm peg hooks tiêu chuẩn, hoặc bản “shorter mounts” dùng với . Multiboard hook pins vẫn dùng được với mẫu “longer mount”, nhưng 15mm peg hooks thì không dùng được với mẫu “shorter mount”. Vị trí lỗ treo cách nhau 100mm tính từ tâm-tới-tâm, nên sẽ bắc qua 5 lỗ peg hook trên một tấm Multiboard.

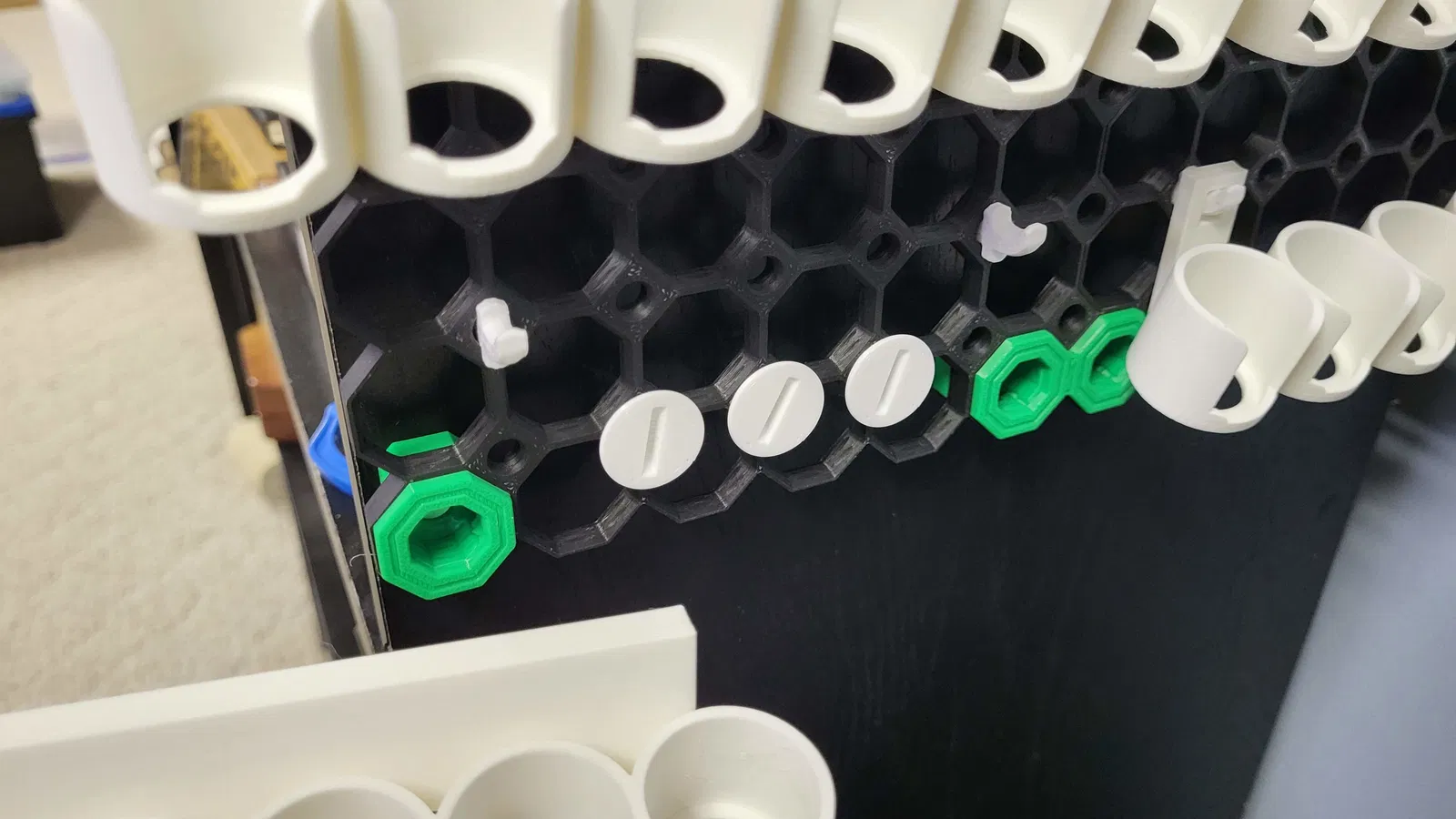

Trong hình trên, phiên bản “longer mount” được gắn với Multiboard 15mm peg hook ở bên trái, còn phiên bản “shorter mount” được gắn với móc của Kunzite ở bên phải.

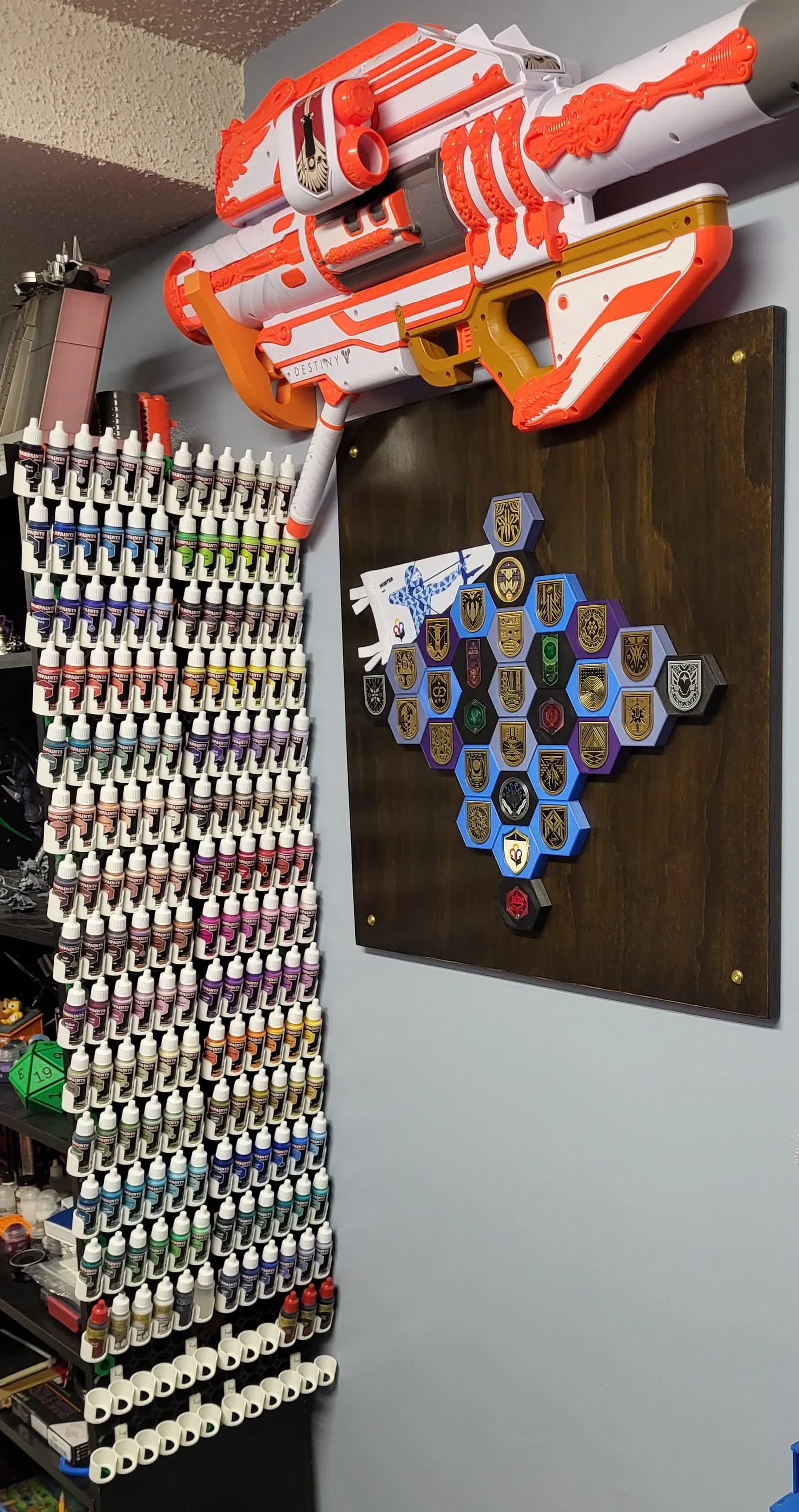

Bố cục của mình làm chủ yếu theo bản “shorter mount”, dù cũng có trộn một ít.

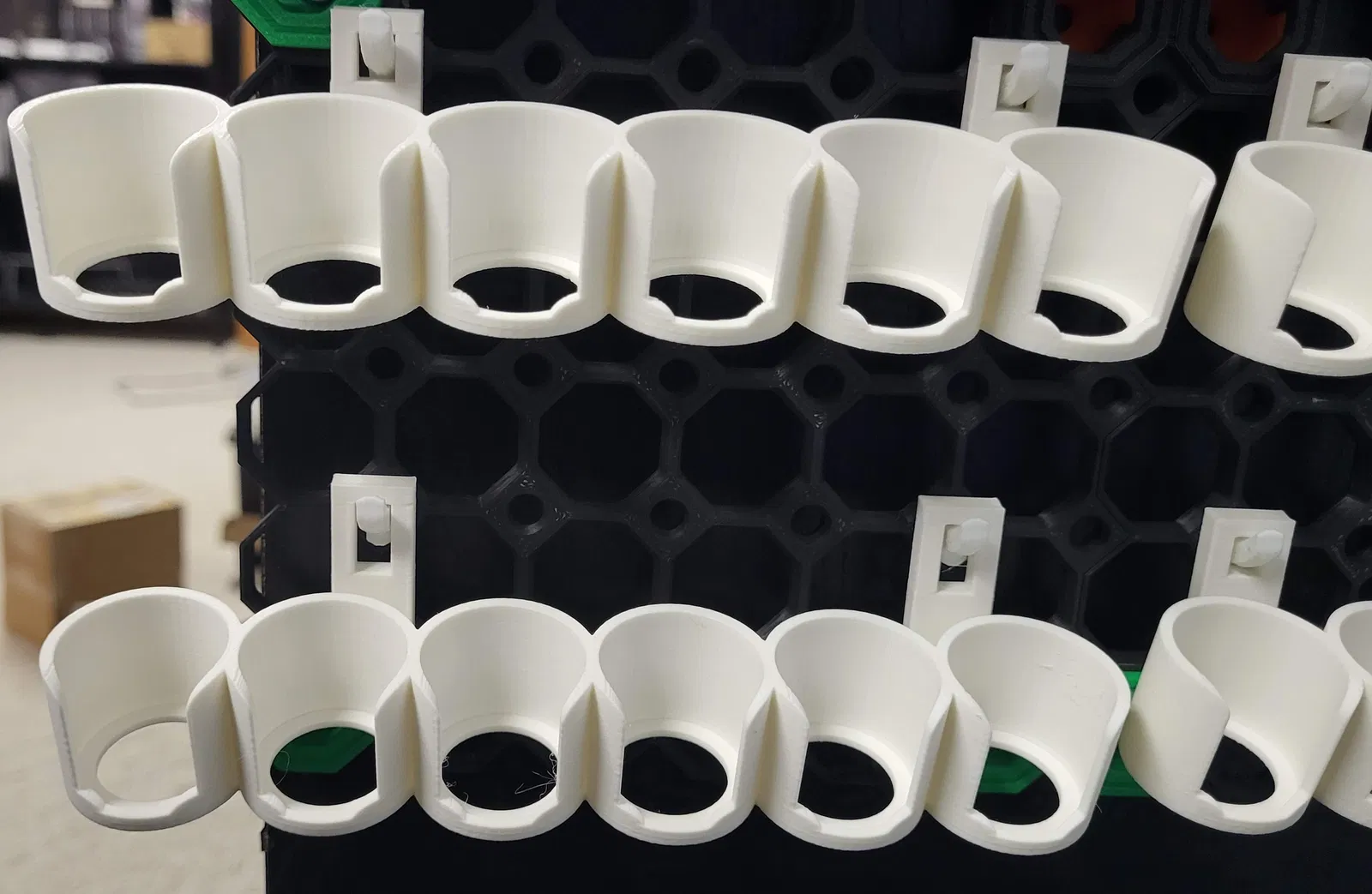

Bản “shorter mount” nằm phía trên, bản “longer mount” nằm phía dưới. Cả hai kệ bên phải đều là bản “shorter mount”.
