Hệ Panel Plywood Module (Modular Plywood Panel System)

Dưới đây là mô tả từ tác giả gốc:

Hệ Modular Panel System (MPS) là một bộ sưu tập file có thể dùng để lắp ghép ván ép (plywood) 3/4" thành gần như mọi hình khối dạng lập phương. Hiện tại gồm 3 file:

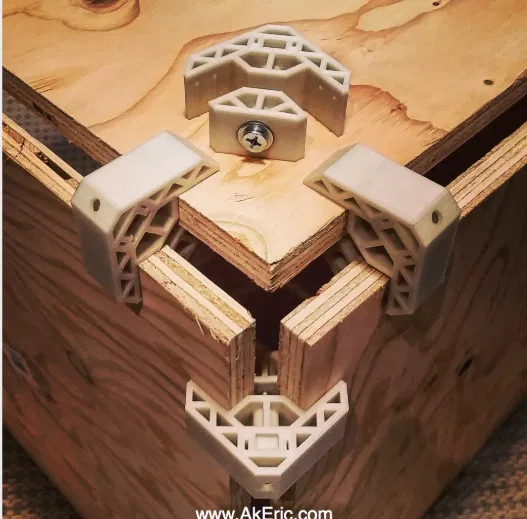

• MPS - Corner Clamp - Dùng để kẹp/giữ các tấm plywood với nhau ở góc 90 độ.

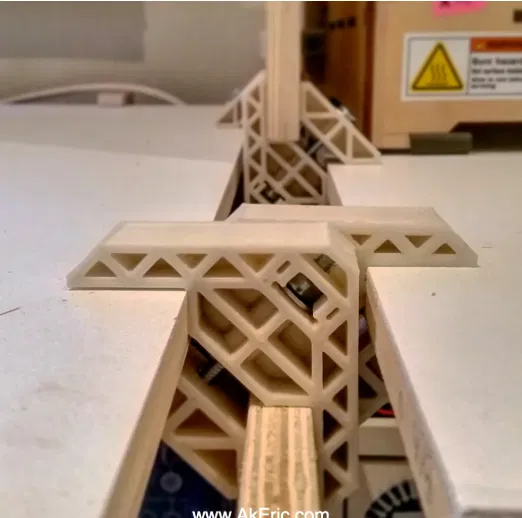

• MPS - Shelf Support - Dùng để đỡ các tấm kệ phẳng.
• MPS - Shim - Dùng kèm với Corner Clamp khi cần.

Hướng dẫn sử dụng chi tiết (dạng đầy đủ) kèm print settings cho từng món có trên blog của tôi:
http://www.akeric.com/blog/?p=3994

Disclamer:
Đây đều là mấy thứ ai cũng hiểu, nhưng vì luật sư: Tôi không chịu trách nhiệm dưới bất kỳ hình thức nào cho mọi loại tai nạn, hư hỏng, thương tích, tử vong, hoặc chi phí phát sinh từ việc dùng hệ này. Bằng việc tải xuống từ bất kỳ nguồn nào và/hoặc in các file này trên bất kỳ máy in/hệ thống gia công nào, bạn đồng ý miễn trừ cho tôi khỏi mọi trách nhiệm pháp lý ở hiện tại hoặc trong tương lai. Hãy dùng đầu óc, tự chịu rủi ro, và nhớ kiểm tra/thử nghiệm.

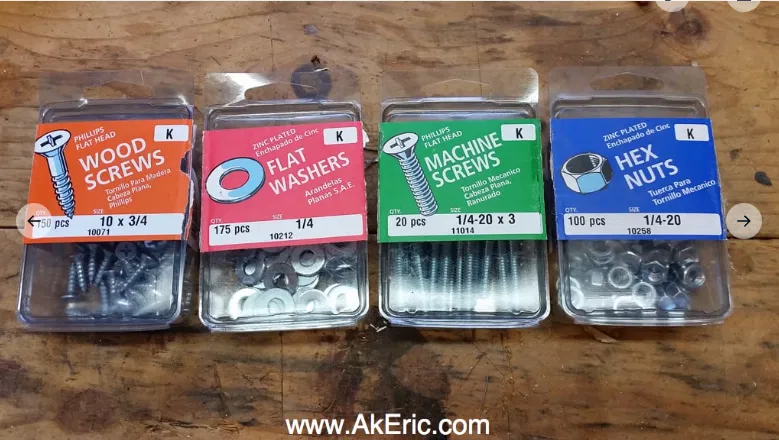

Bạn sẽ cần thêm phần cứng (hardware) sau để lắp ráp (xem hình đính kèm):

Corner Clamp:

• 1 vít máy đầu dẹt Philips (hoặc tương đương): 1/4"-20 x 3" - K
• 1 ê-cu lục giác (Hex Nut): 1/4"-20 - K
• 2 long đền phẳng (Flat Washers): 1/4" - K

Shelf Support

• 2 vít gỗ đầu dẹt Philips (hoặc tương đương): 10 x 3/4" - K
• 1 long đền phẳng (Flat Washer): 1/4" - K

Print Settings

• Ghi chú:

Tôi dùng “MakerGeeks Raptor Series PLA” để in các bracket này: đây là phiên bản PLA cứng cáp hơn đáng kể. Dẻo hơn nhiều so với loại bình thường, ít giòn hơn. Tôi sẽ không dùng PLA “bình thường” để in mấy món này. Tối thiểu phải ABS, nhưng tôi khuyên mạnh nên dùng một dạng Nylon hoặc PETG.

Xem blog của tôi để biết print settings chi tiết.
