Khóa bản lề (kèm chân) cho bàn phím gập ProtoArc XK01-TP
Bộ kẹp khóa bản lề cho bàn phím gập ProtoArc XK01-TP, có file .step để mod. Khuyên in layer 0.1 trên máy đã tune kỹ, bật supports everywhere cho 2 chi tiết trong. Có bản clip phẳng và clipfeet để kê cao; có thêm bản “notched”.
Mô tả

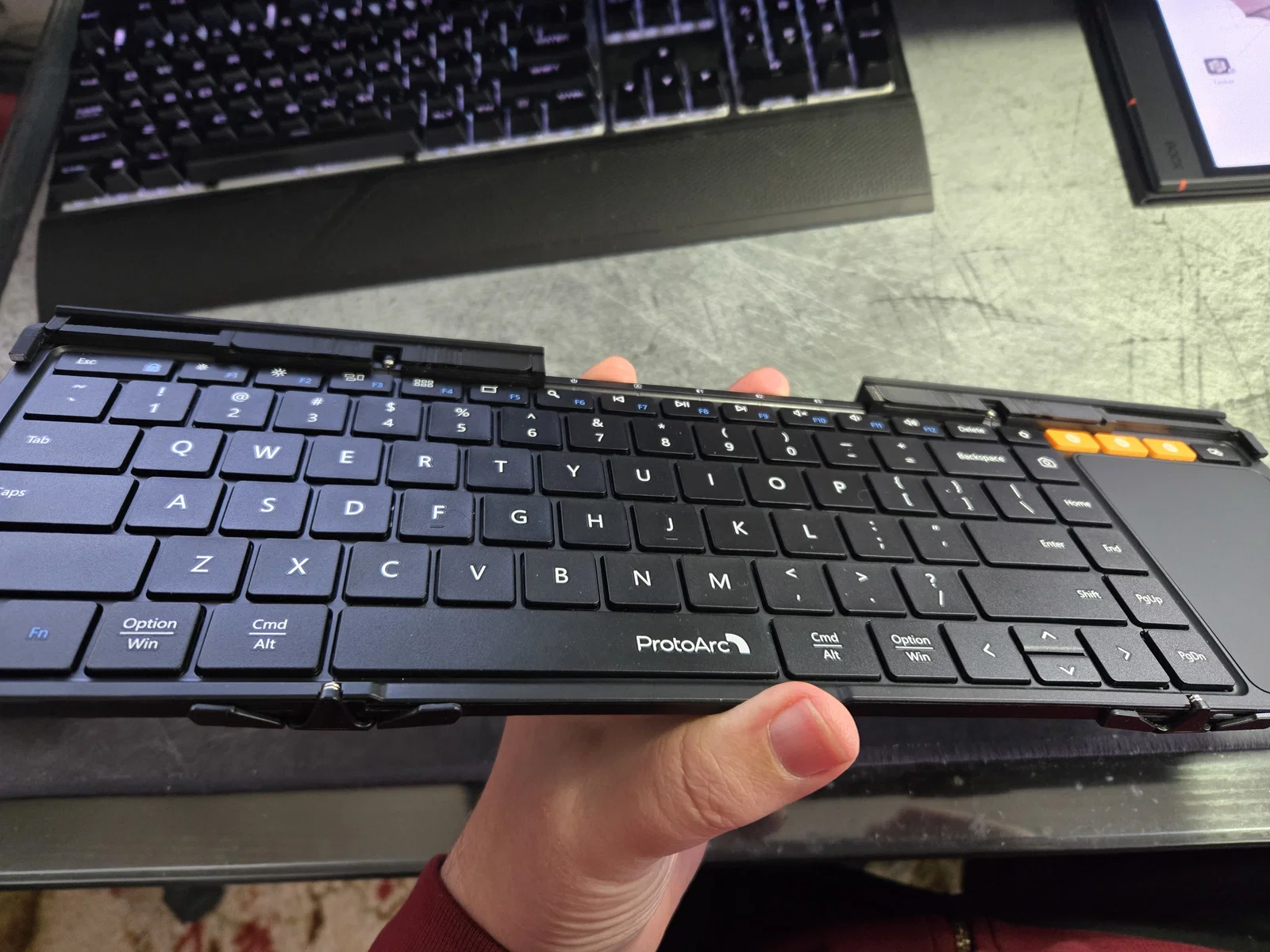

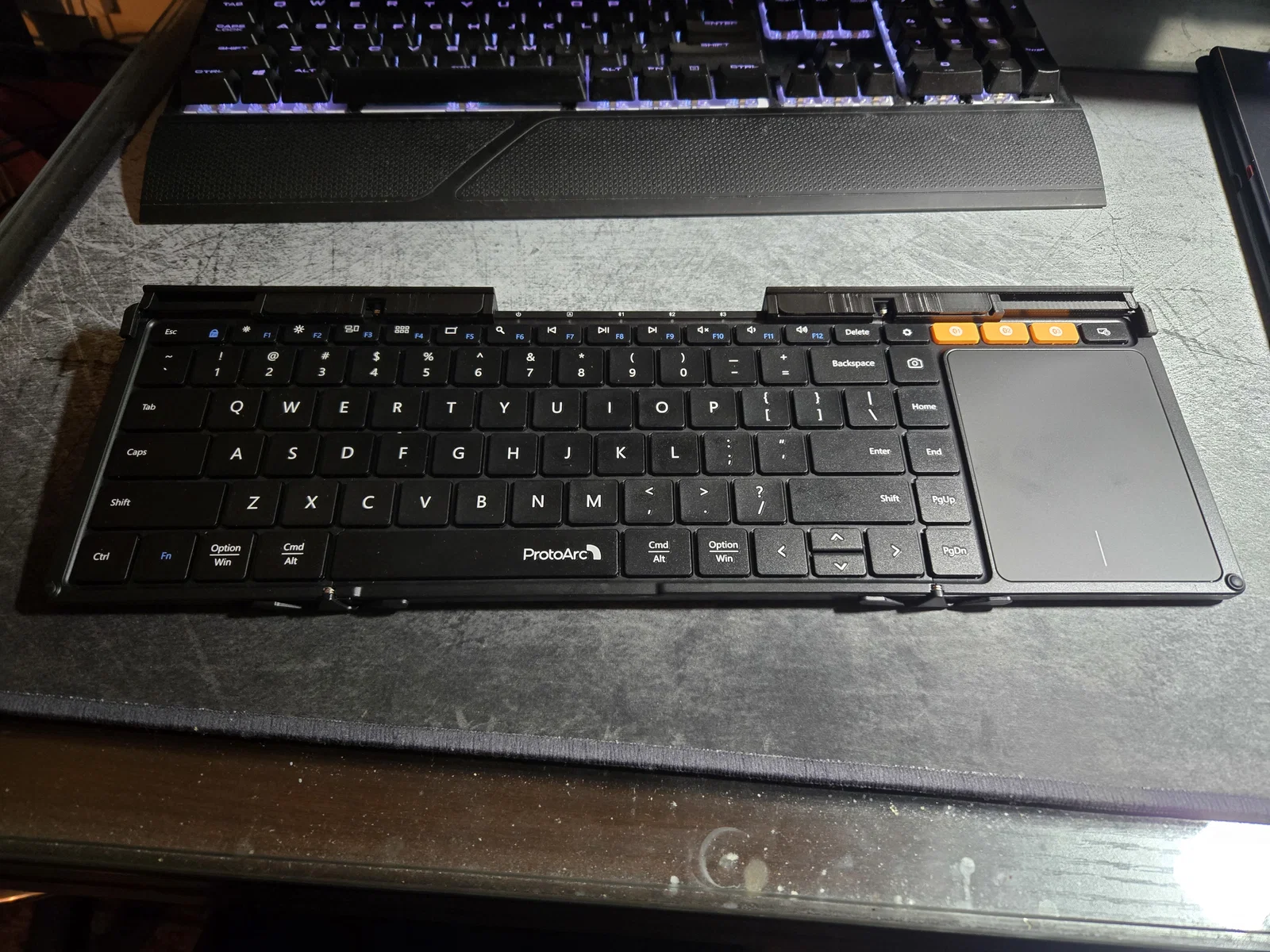

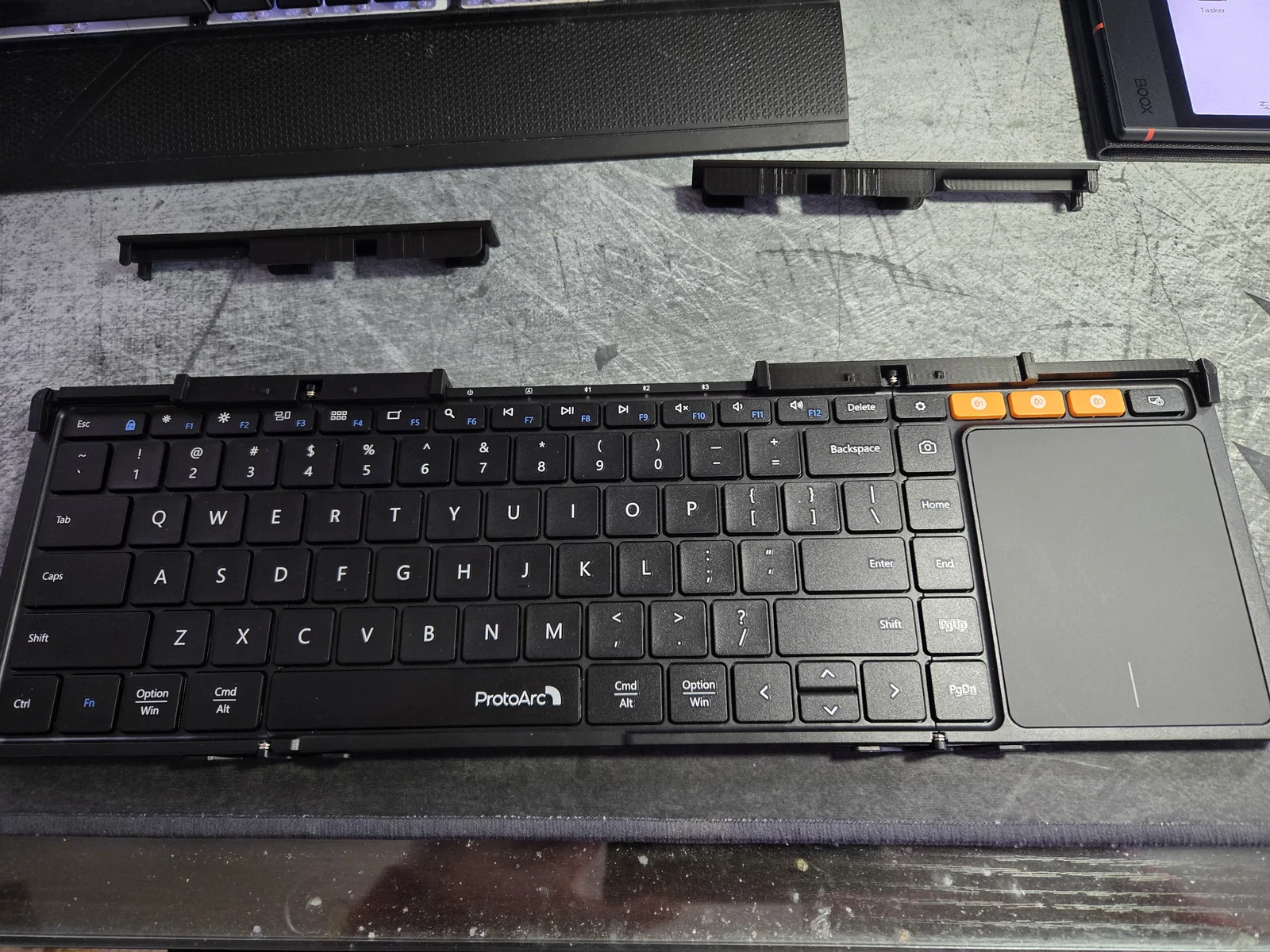

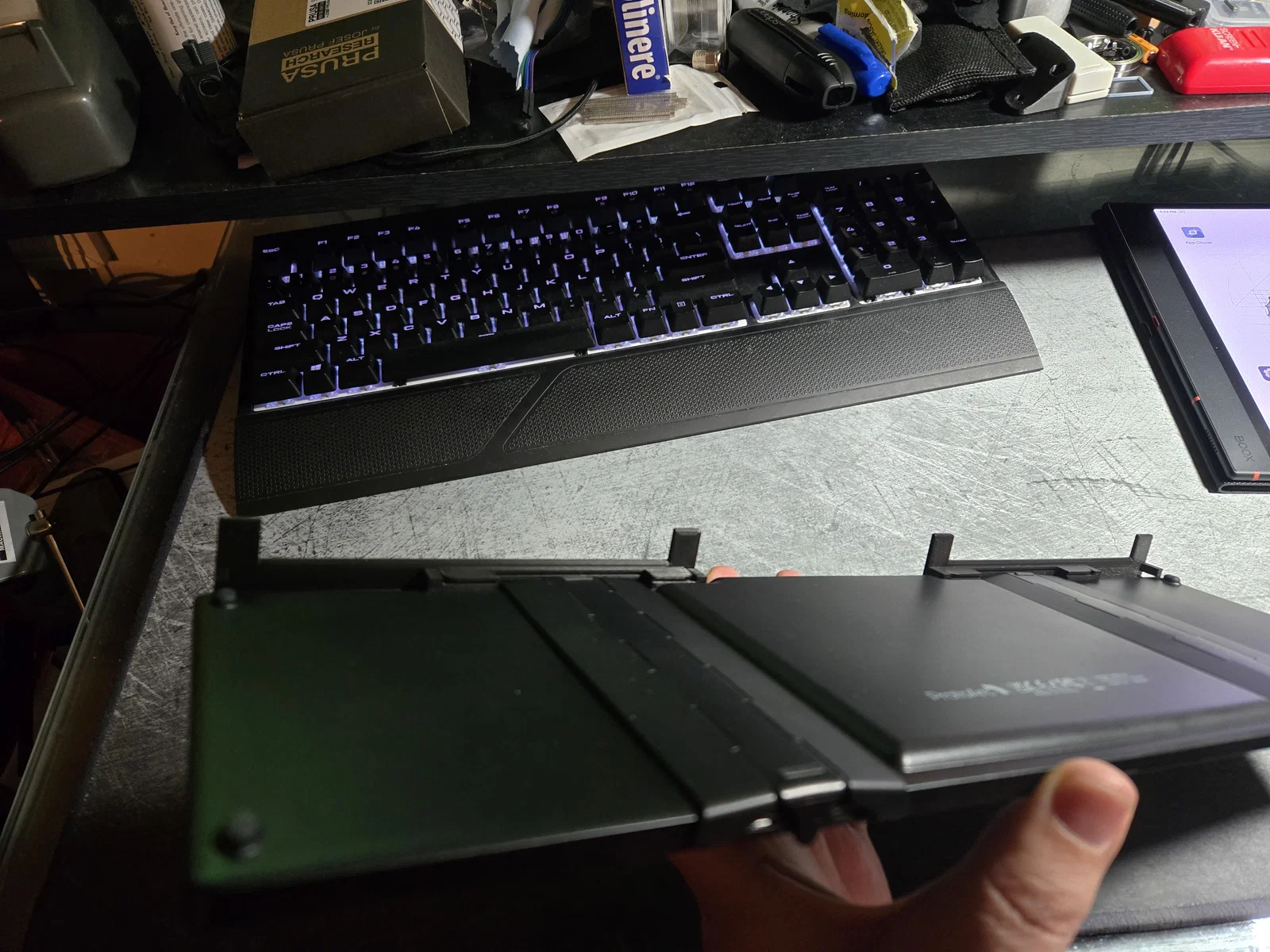

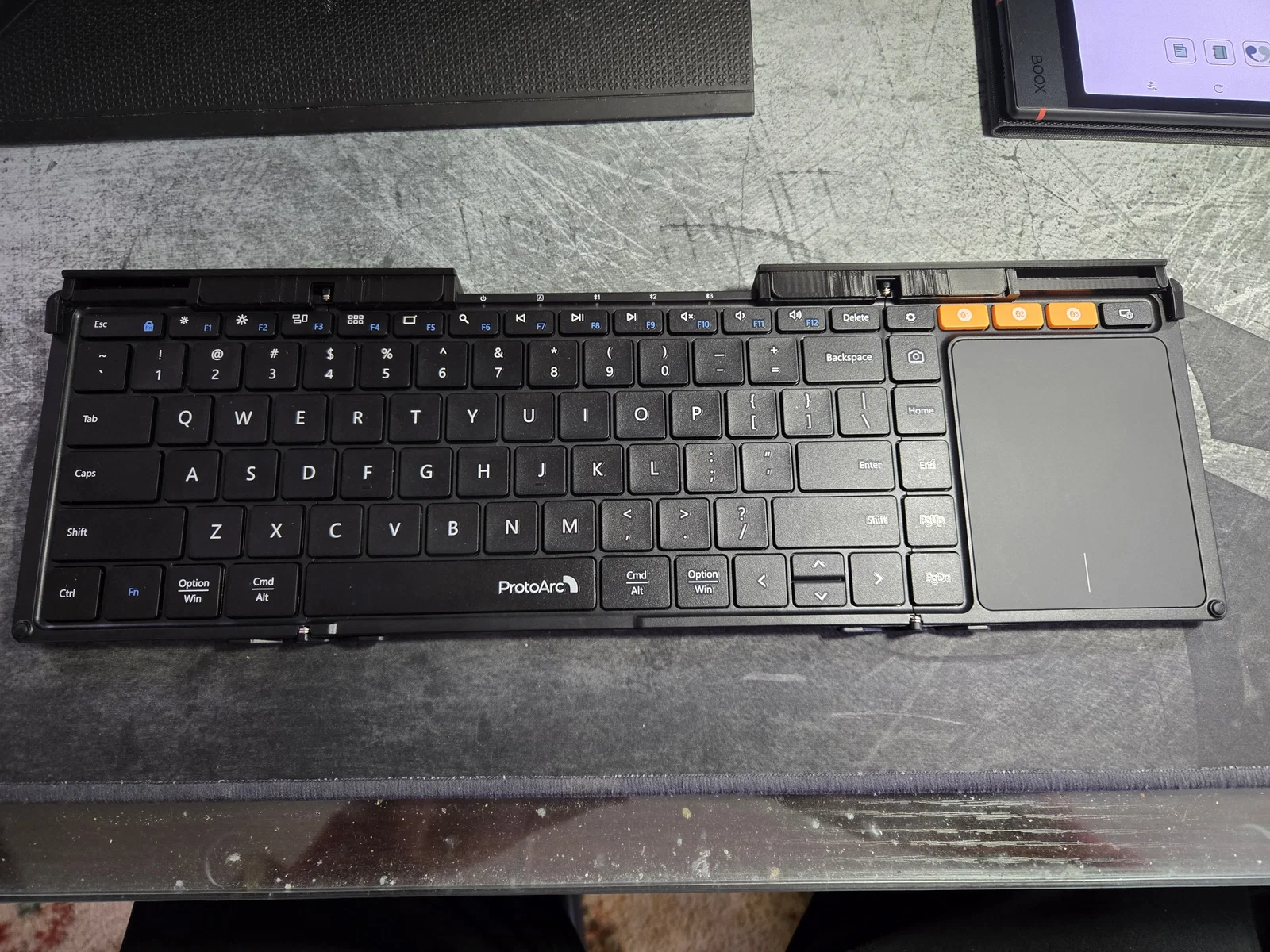

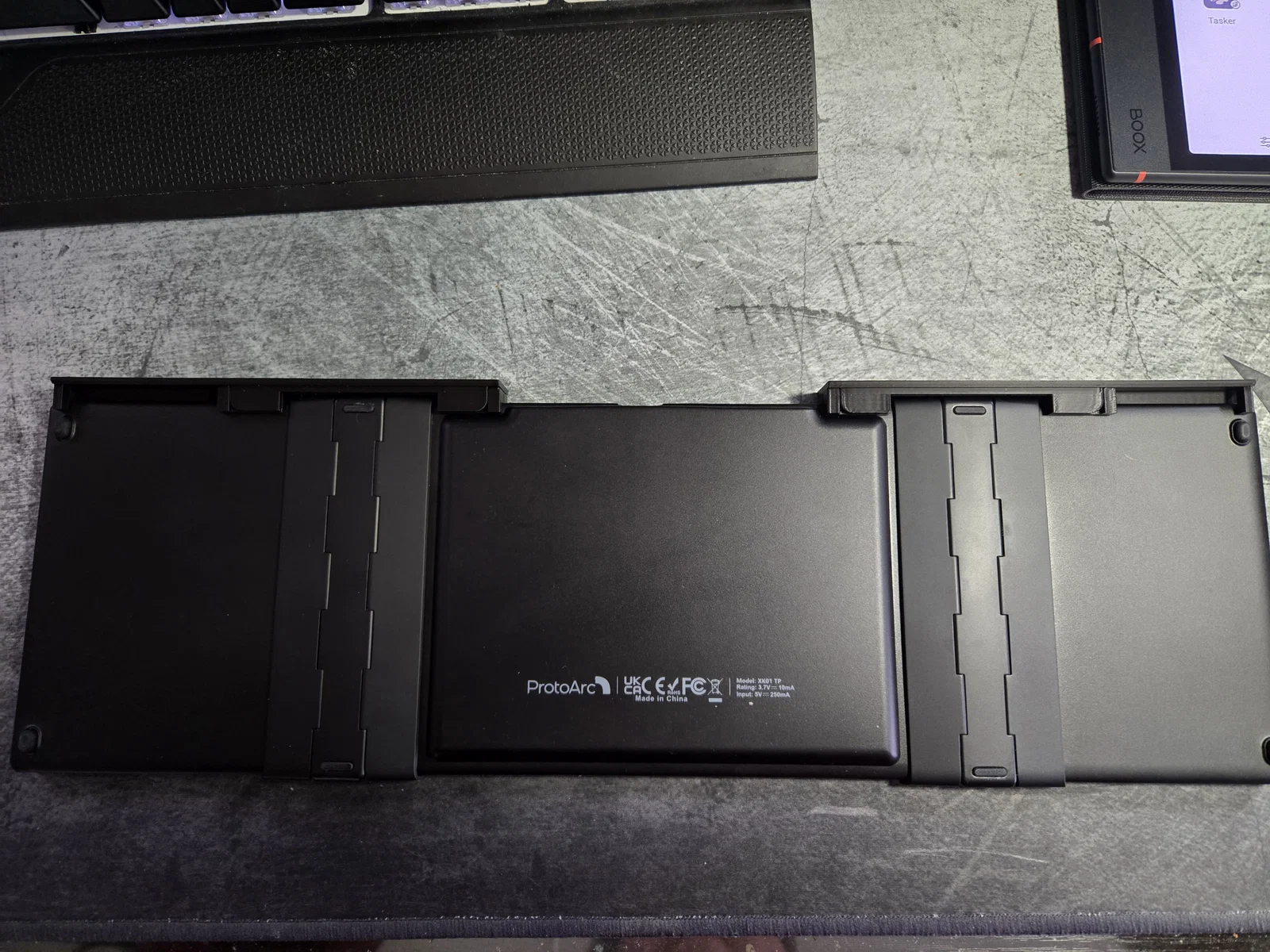

Đây là các cái kẹp (clips) cho bàn phím gập ProtoArc XK01-TP. Ý tưởng này chắc cũng dùng được cho hầu hết các bàn phím gập 3 khúc (trifold) của ProtoArc, nhưng có lẽ sẽ phải chỉnh lại chiều dài của phần tay kẹp. Mình có kèm file .step để bạn dễ mod. Nếu bạn muốn mình hỗ trợ chỉnh chiều dài hoặc muốn file model ở định dạng khác, cứ nhắn mình.
Dung sai (tolerances) rất sát, nên mình gợi ý in layer height 0.1 trên máy đã tune kỹ.
Bạn sẽ cần bật supports everywhere cho 2 chi tiết bên trong.

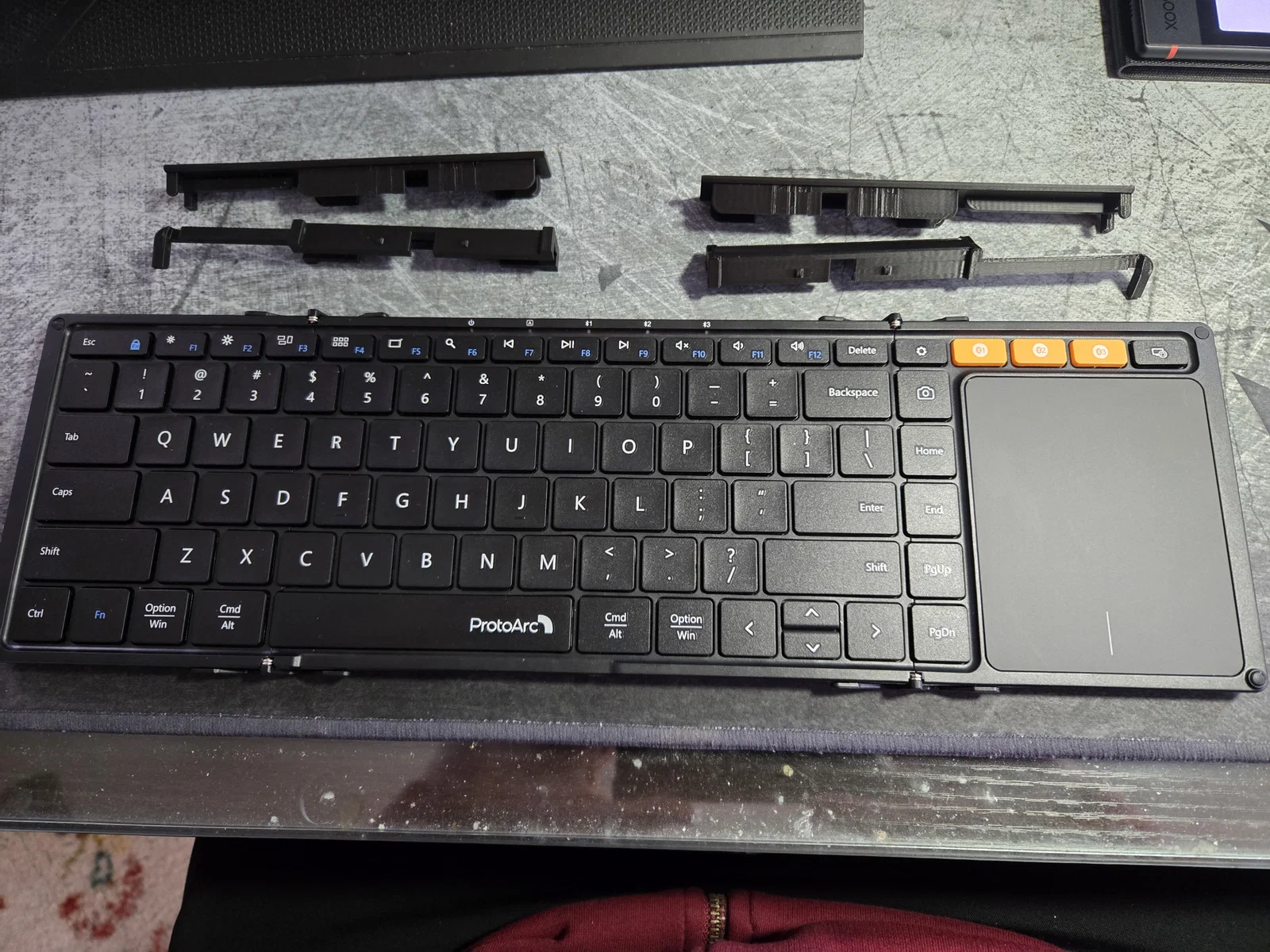

Bạn có thể in các file clip để được profile thấp (phẳng), hoặc in các file clipfeet nếu muốn profile cao hơn (được kê lên).
Mình đã in với các thiết lập sau.
Nozzle 0.4
Layer height 0.1
Hatchbox PLA
Support Everywhere
Orientation: đặt phẳng, nằm ngửa (flat on their backs).
Cập nhật: Bản “notched” mới có bề mặt phía trên của kẹp đẹp hơn và có các rãnh (notches) để 4 phần có thể bấm khớp (snap) lại với nhau khi tháo khỏi bàn phím, tiện mang đi du lịch/di chuyển.
