TARTARUS Heater Core Module: Vỏ PTC chamber heater cho Top Hat Voron 2.4

…Nhớ bấm like & đăng ảnh make nha, mình rất muốn coi thành quả bạn in ra!

CẢNH BÁO!

Nếu bạn không biết cách đi dây hệ thống này cho đúng & an toàn thì mình CỰC KỲ khuyên bạn ĐỪNG cố in hay sử dụng model này, vì bạn đang làm việc với các tình huống có thể nguy hiểm với phần tử gia nhiệt công suất lớn & điện áp cao (đặc biệt nếu dùng điện lưới/mains)!

Mọi kết quả tốt hay xấu khi dùng model này hoặc bất kỳ model nào khác của mình, hay bất kỳ thông tin nào được chia sẻ, đều 100% là do bạn tự chịu. Mình không chịu bất kỳ trách nhiệm hay nghĩa vụ pháp lý nào, toàn phần hay một phần, cho mọi mất mát/thiệt hại/chấn thương/tử vong của bạn hoặc bất kỳ ai khác, liên quan trực tiếp hoặc gián tiếp từ việc dùng model này hay bất kỳ thông tin nào được cung cấp ở đây hoặc nơi khác trong các nội dung mình đã xuất bản.

TỰ LÀM GIA NHIỆT CHỦ ĐỘNG CHO BUỒNG IN (ACTIVE CHAMBER HEATING) CÓ THỂ RẤT NGUY HIỂM NẾU LÀM SAI!!

BẰNG VIỆC TẢI VỀ & SỬ DỤNG CÁC FILE NÀY CÙNG MỌI THÔNG TIN LIÊN QUAN Ở ĐÂY, BẠN ĐỒNG Ý NHẬN TOÀN BỘ TRÁCH NHIỆM & NGHĨA VỤ PHÁP LÝ CHO MỌI KẾT QUẢ PHÁT SINH. TỰ CHỊU RỦI RO!

Mình không đảm bảo hay hứa hẹn rằng bất kỳ thông tin nào ở đây là chính xác, an toàn hoặc đúng theo bất kỳ cách nào. Dùng là tự chịu rủi ro.

Voron Design không khuyến khích dùng active chamber heating vì có những nguy cơ tiềm ẩn nếu người dùng thiếu kinh nghiệm thực hiện.

Bạn đã được cảnh báo rồi đó, nên làm ơn đừng có làm cháy nhà nha! Thiệt sự, đừng thành “ông đó”!

…Mình nói thiệt, làm ơn chắc chắn là bạn biết mình đang làm gì & phần lắp đặt/cấu hình của bạn an toàn cho bạn & gia đình!

Description

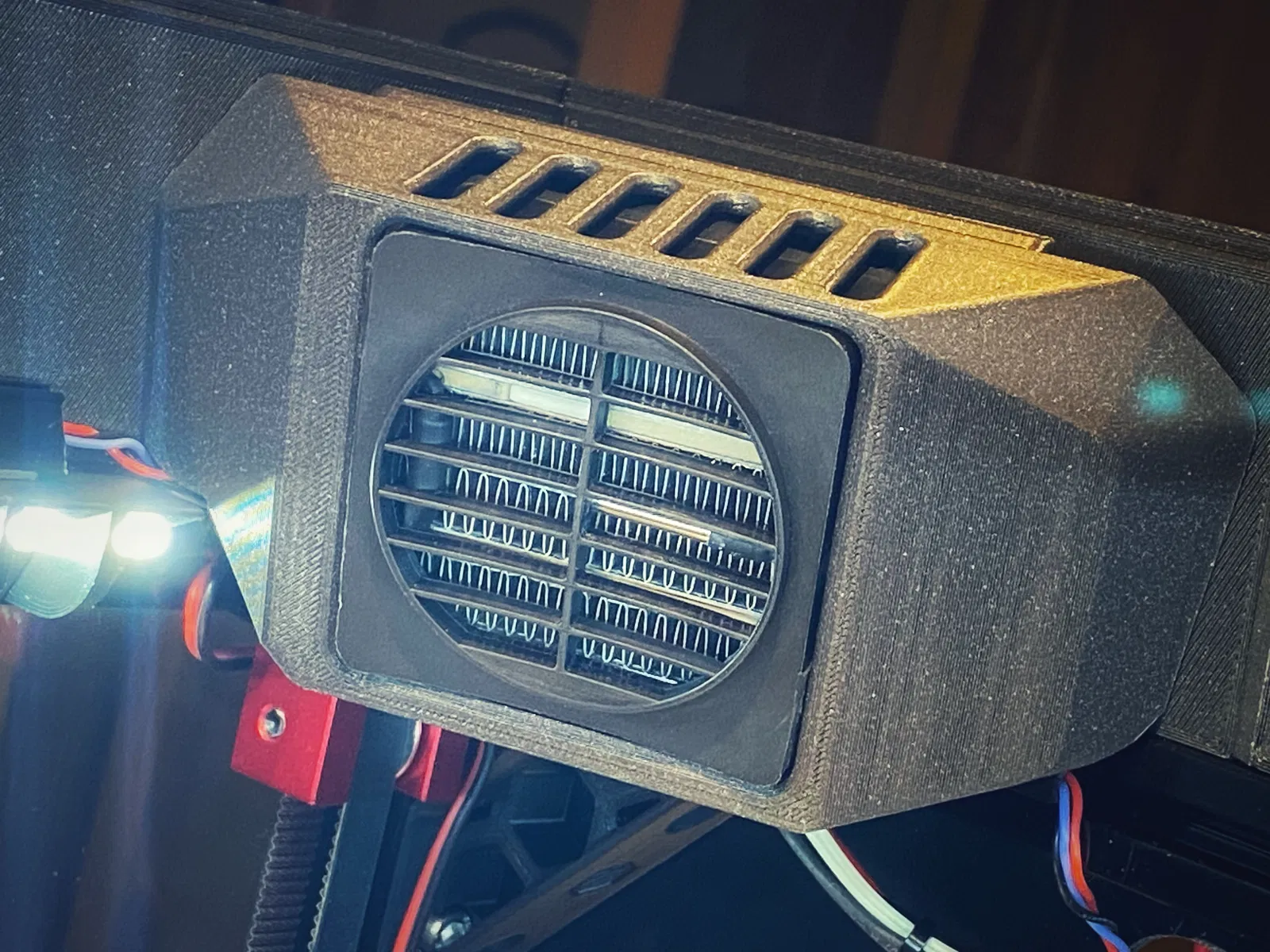

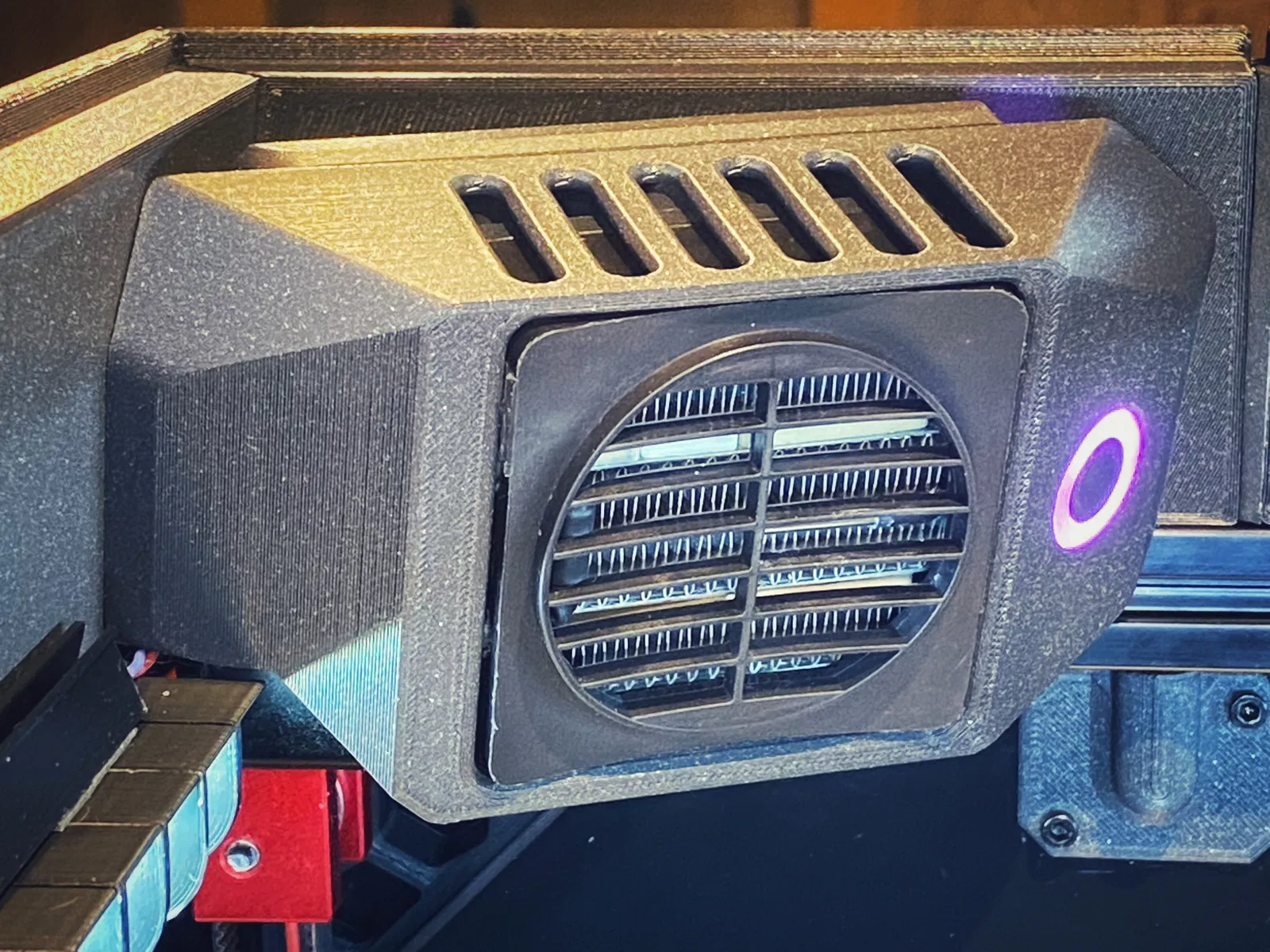

Cụm này cho phép gia nhiệt chủ động buồng in bằng PTC heater (chọn điện áp & công suất theo nhu cầu) trên máy in Voron của bạn.

Cụm này được thiết kế để gắn lên cái này…

Voron Enclosure Top Hat Remix

Trong này có kèm bộ retrofit để bạn dễ lắp heater core module nếu bạn đã in & đang dùng Top Hat ở link trên! Xem thư mục Retrofit trong tab files!

& nó được thiết kế để cấp nguồn & điều khiển bằng cái này…

Tương thích với hệ thống Voron chamber LEDs tiêu chuẩn.

Module này BẮT BUỘC phải lắp thermal fuse 120ºc để ngắt hệ thống khi quá nhiệt! Không làm vậy có thể đe dọa tính mạng & tài sản! BẠN ĐÃ ĐƯỢC CẢNH BÁO!!

Module này BẮT BUỘC phải lắp thermistor tiếp xúc trực tiếp và được Klipper giám sát để hoạt động đúng & an toàn! Nhiệt độ tối đa tuyệt đối không nên vượt 105ºc!

BẠN ĐÃ ĐƯỢC CẢNH BÁO!!

SAFETY FIRST!!!!

Lên Amazon mua một gói thermal fuse inline 120ºc đúng điện áp bạn dùng!!

NGHIÊM TÚC LÀ BẮT BUỘC PHẢI CÓ!!!

Phải lắp nó trên đường cấp nguồn v+ chính vào PTC heater, rồi đặt nó tiếp xúc với heater core ở vị trí mà khi hoạt động nó sẽ chịu đúng mức nhiệt đầy đủ của cụm!

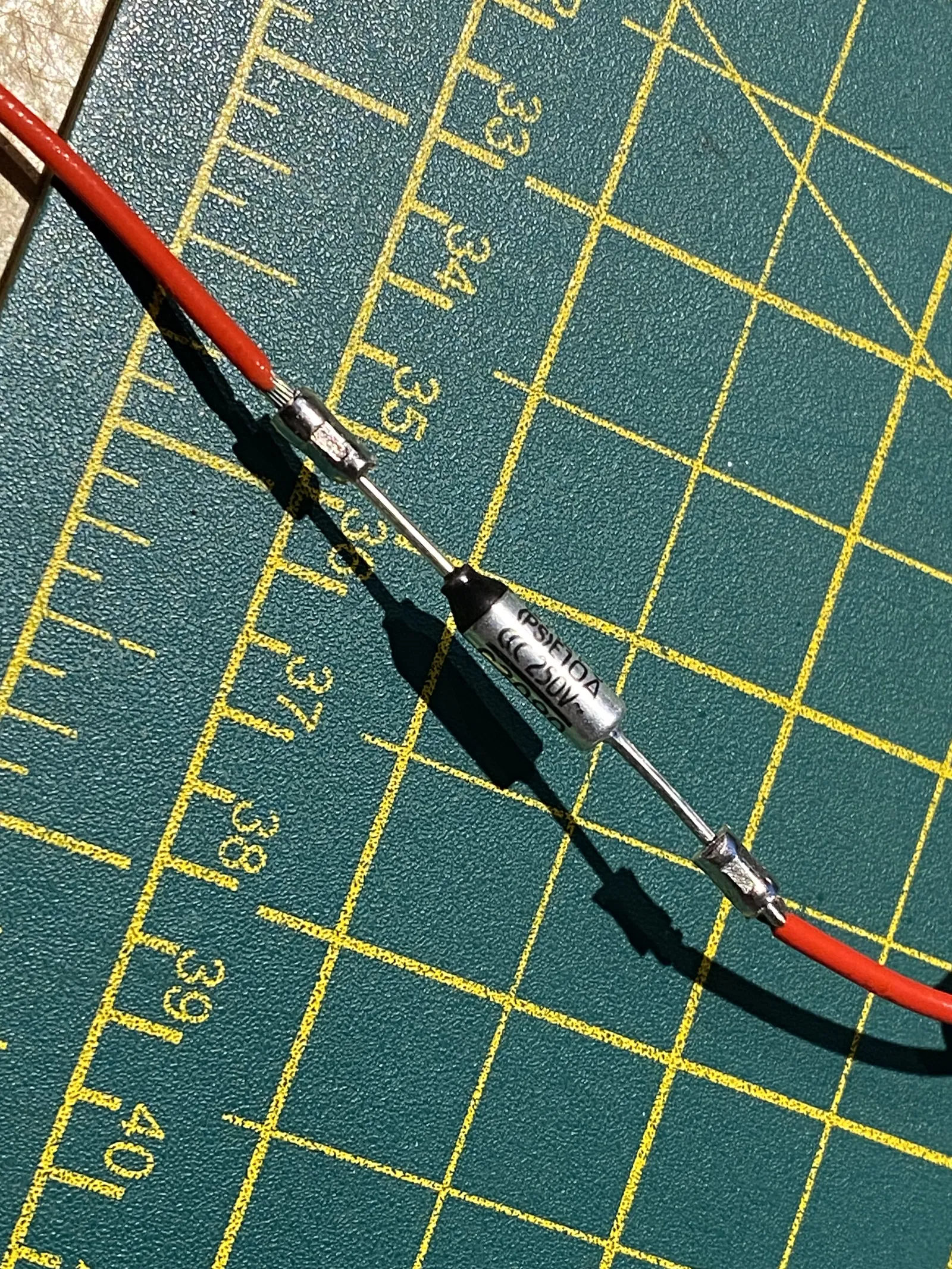

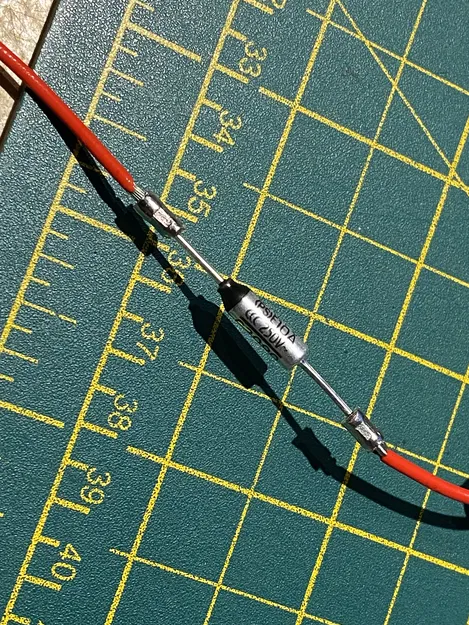

Cầu chì nhiệt PHẢI được BẤM COS/CRIMP nối inline trên đường cấp này – ĐỪNG HÀN (SOLDER)!!

Nói thiệt không giỡn đâu, nhắc lại lần nữa: ĐỪNG HÀN NÓ VÀO!

…Hàn (solder) gặp nóng thì sao? Đúng rồi đó. Chảy!

Thêm nữa, bạn rất dễ làm nổ (đứt) cái fuse ngay lúc hàn! Nên làm ơn nhớ crimp cầu chì bằng đúng dụng cụ!

Không có dụng cụ thì MUA!!! Cái nhỏ xíu này có thể cứu mạng bạn, cứu mạng gia đình bạn & cứu cái nhà/tài sản của bạn! ĐỪNG BỎ QUA!!!

Sau đó bọc cách điện cầu chì bằng ống co nhiệt (shrink tube) loại tốt! CŨNG QUAN TRỌNG! Đừng mua đồ rẻ chất lượng thấp.

INSTALLATION

Thermal fuse (khung đỏ bên trái trong ảnh dưới) được bọc cách điện đúng cách & lắp ở phía trước lõi heater.

Thermistor (khung đỏ bên phải trong ảnh dưới) được lắp tiếp xúc trực tiếp với lõi heater & nằm trong luồng gió trực tiếp khi quạt chạy. Đảm bảo thermistor KHÔNG bị thông mạch (continuity) giữa bất kỳ chân nào của nó với bất kỳ phần nào của heater core! QUAN TRỌNG!

Đồng thời đảm bảo dây/chân của thermistor được bọc ống co nhiệt để cách ly khỏi heater core!

Note: Để lắp các phần này vào heater, bạn sẽ cần dùng Dremel để cắt bớt nhựa của nắp đen để chúng vừa & được giữ chắc nhưng KHÔNG bị kẹp khi ráp lại. Có thể dùng một ít silicone hoặc thermal paste nếu cần.

Nên khoan một lỗ cho thermistor trên nắp đen gần mép trước; đừng đi dây chạy thẳng về sau mà áp sát dọc theo cạnh kim loại của heater core! Bạn phải tách dây thermistor và lõi kim loại ra.

CẢNH BÁO LẦN 2!

Không làm theo BẤT KỲ bước & cảnh báo nào ở trên có thể dẫn tới hậu quả rất tệ, tốn kém & có thể đe dọa tính mạng! Một lần nữa, mọi kết quả khi bạn làm cái này là hoàn toàn do bạn tự chịu trách nhiệm & nghĩa vụ pháp lý.

ĐỪNG IN & ĐỪNG THỬ NẾU BẠN CHƯA CHẮC MÌNH BIẾT CÁCH LÀM AN TOÀN!!

BOM

!!! Gói thermal fuse 120ºc !!!

!!! Gói cable butt crimps !!!

Kìm bấm cos (crimping tool)!

Thermistor bọc vỏ kim loại (metal jacket thermistor)

PTC Heater 60x60mm 100w - chọn điện áp

Note: loại 12v sẽ kéo dòng RẤT lớn!!

Quạt cho PTC heater phải là 6020 (khuyến nghị) hoặc 6015

M3 heat set inserts theo Voron BOM (5x4mm) x7

M3 8mm cap head bolts x7

M3 washers x7

Tùy chọn: 1612 Mini Button PCB NeoPixel RGB LED (9mm) x1

Printing

In bằng ASA/ABS hoặc tốt hơn theo thông số Voron BOM.

Để đẹp nhất, in TARTARUS Heater Core Module với mặt sau mở hướng xuống, dùng tree supports khi cần ở bên trong & ở mặt gắn bên phải. Bạn không cần support mọi chỗ bên trong, chỉ cần ở bên hông đó & một vòng quanh lỗ heater core như hình dưới. Bạn có thể in trên mặt trước không cần support, nhưng thường nhìn sẽ hơi “bầy nhầy”.

Với file TARTARUS Heater Core Module NEOPIXEL Carrier, dùng supports ở đúng mép ngoài của hốc LED để in cho sạch. In bằng PETG trong (transparent PETG)!

NOTE: Dung sai của tất cả các model này RẤT chặt! Có chỗ chỉ hở 0.1–0.15mm!!! Đảm bảo máy bạn được tune kỹ! Đây là kiểu fit chính xác để bấm khớp (snap) vào nhau!

Cũng nhớ dùng dây nhỏ & kỹ năng hàn sạch sẽ cho NeoPixel! Cái khe đó chật lắm!

ĐỪNG để review xấu vì “không vừa” – NÓ VỪA!

Nếu không vừa, vui lòng xem lại tình trạng setup/tune của máy & profile slicer. Nhớ chuẩn bị để mình có “cửa” thành công cao nhất.

Assembly

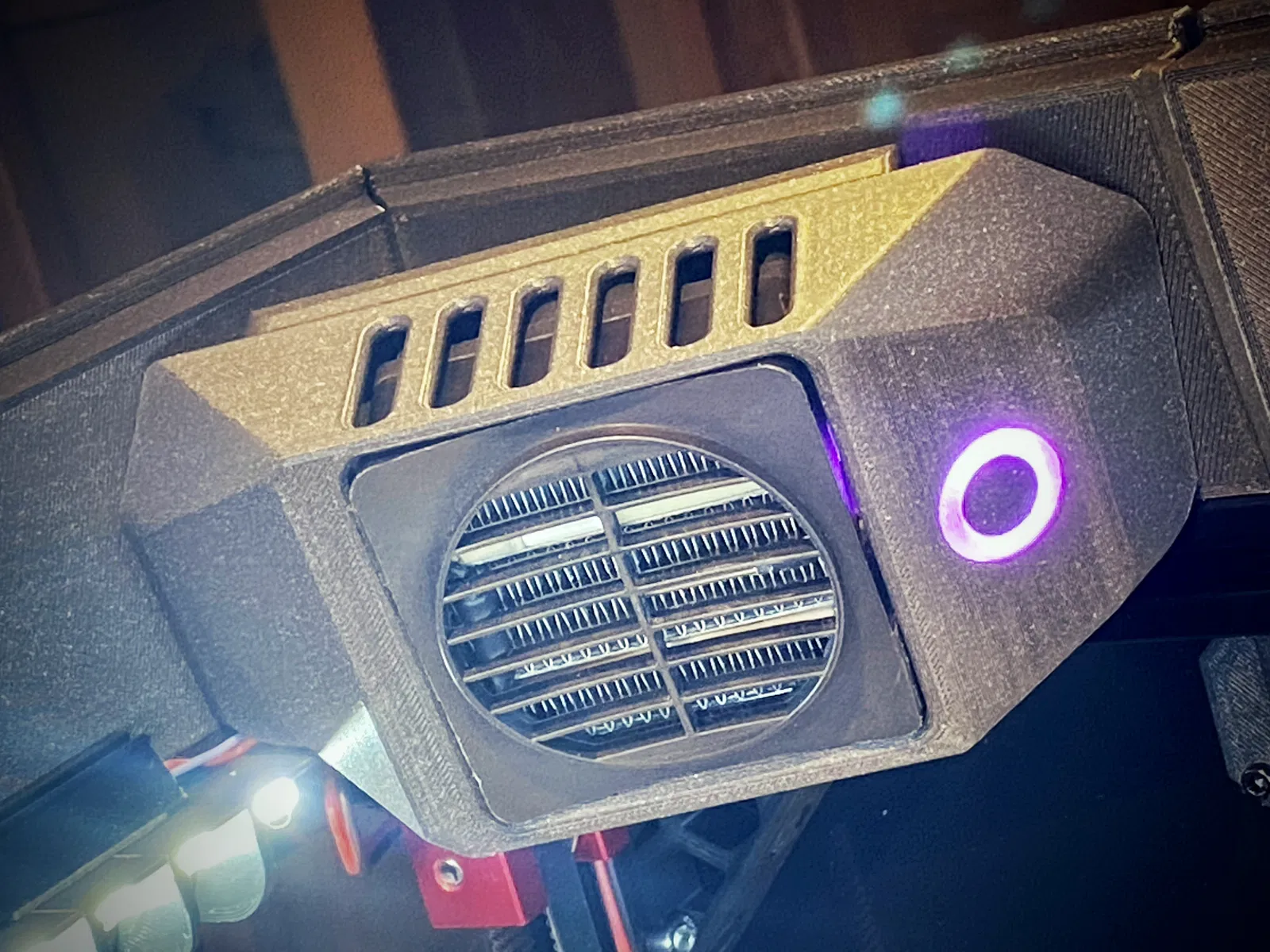

Gắn TARTARUS Heater Core Module HALO NEOPIXEL Masking Disc v1.0 vào TARTARUS Heater Core Module HALO NEOPIXEL Carrier v1.3 (nếu dùng) bằng keo CA chất lượng.

Sau đó lắp NeoPixel đã đi dây & test chạy OK, đặt mặt LED hướng lên trong khe bên hông của TARTARUS Heater Core Module HALO NEOPIXEL Carrier v1.3; chú ý đừng ép mạnh làm hư LED. Để tránh hư, dùng dây mảnh nhất có thể (30–32 AWG). Tùy fit, bạn có thể cần nới khe rộng thêm chút.

Giờ đưa cụm đã ráp vào mặt sau của TARTARUS Heater Core Module HALO NEOPIXEL v1.0. Làm nhẹ tay vì sẽ rất khít, có thể lắc qua lại chút & đẩy qua thanh giằng (crossbar) của thân chính đến khi nó “snap” vào đúng vị trí. Đừng làm gãy ở bước này!

Lắp heat set inserts vào thân in chính

Cắt bỏ 2 cái tab trên nắp nhựa đen của PTC heater

Lắp thermal fuse & thermistor như mô tả ở các mục phía trên.

KIỂM TRA CHẬP (SHORT) &/HOẶC HỞ MẠCH (OPEN CIRCUIT)!

Đưa cụm heater core vào từ phía sau của TARTARUS Heater Core Module HALO NEOPIXEL v1.0, với dây PTC nằm về phía bên phải khi nhìn từ phía sau; nó chỉ lắp vừa theo 1 hướng.

Giờ cố định bằng TARTARUS Heater Core Module Bracket NEOPIXEL v1.0 với ốc M3 8mm.

In & lắp Top Hat với các lỗ gắn tương ứng lên máy.

Voron Enclosure Top Hat Remix

HOẶC….

Nếu bạn đã lắp rồi nhưng KHÔNG có bản có lỗ gắn, hãy in & dùng bộ Retrofitting kit trong phần files.

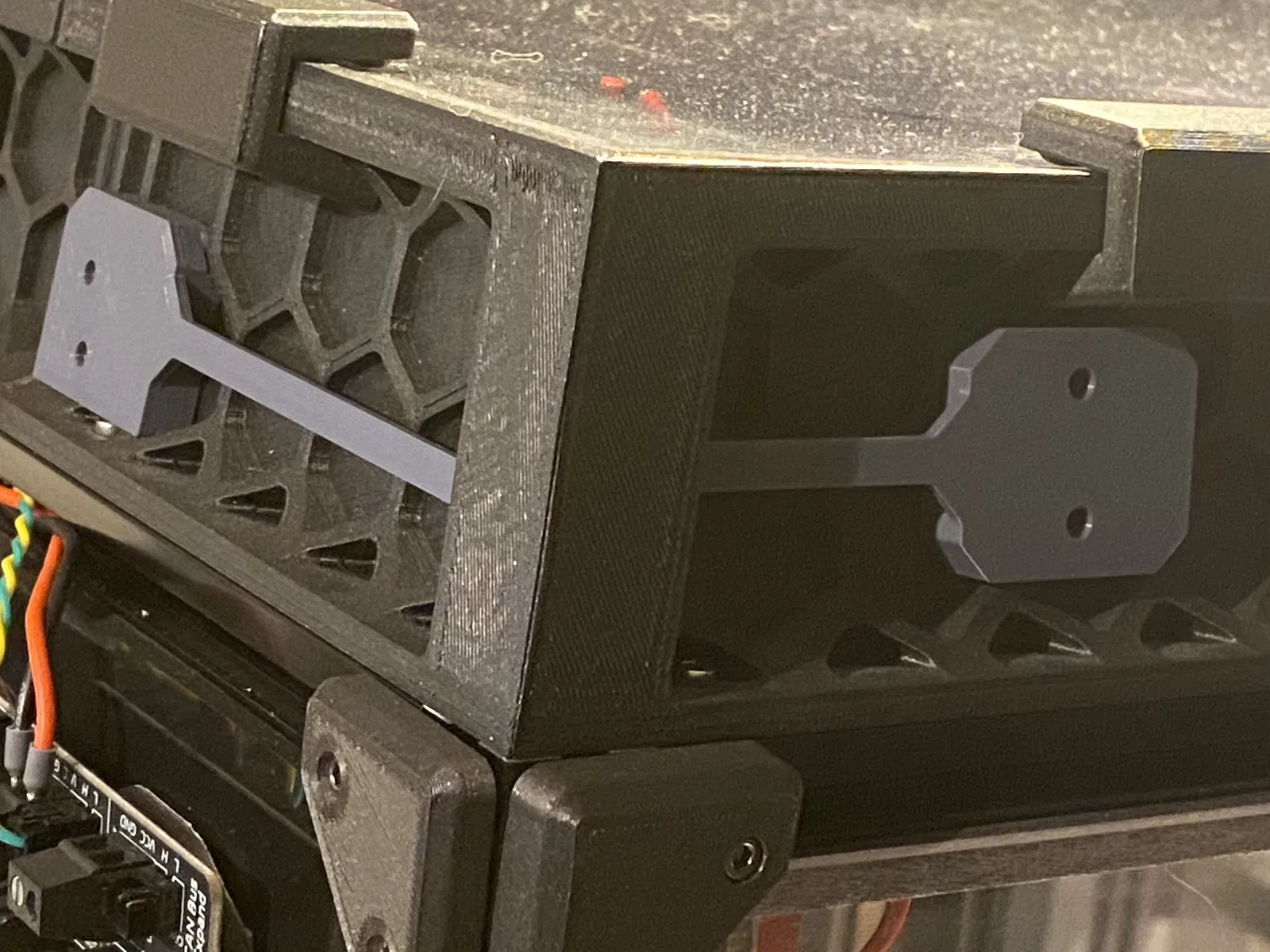

Đặt các template đã in vào góc sau bên trái của top hat gốc khi nhìn máy từ PHÍA TRƯỚC, rồi bấm khớp vào. Chúng có đánh dấu & chỉ lắp đúng 1 chiều khi các tay nối (extension arms) chạm vào đúng các mặt được chỉ định.

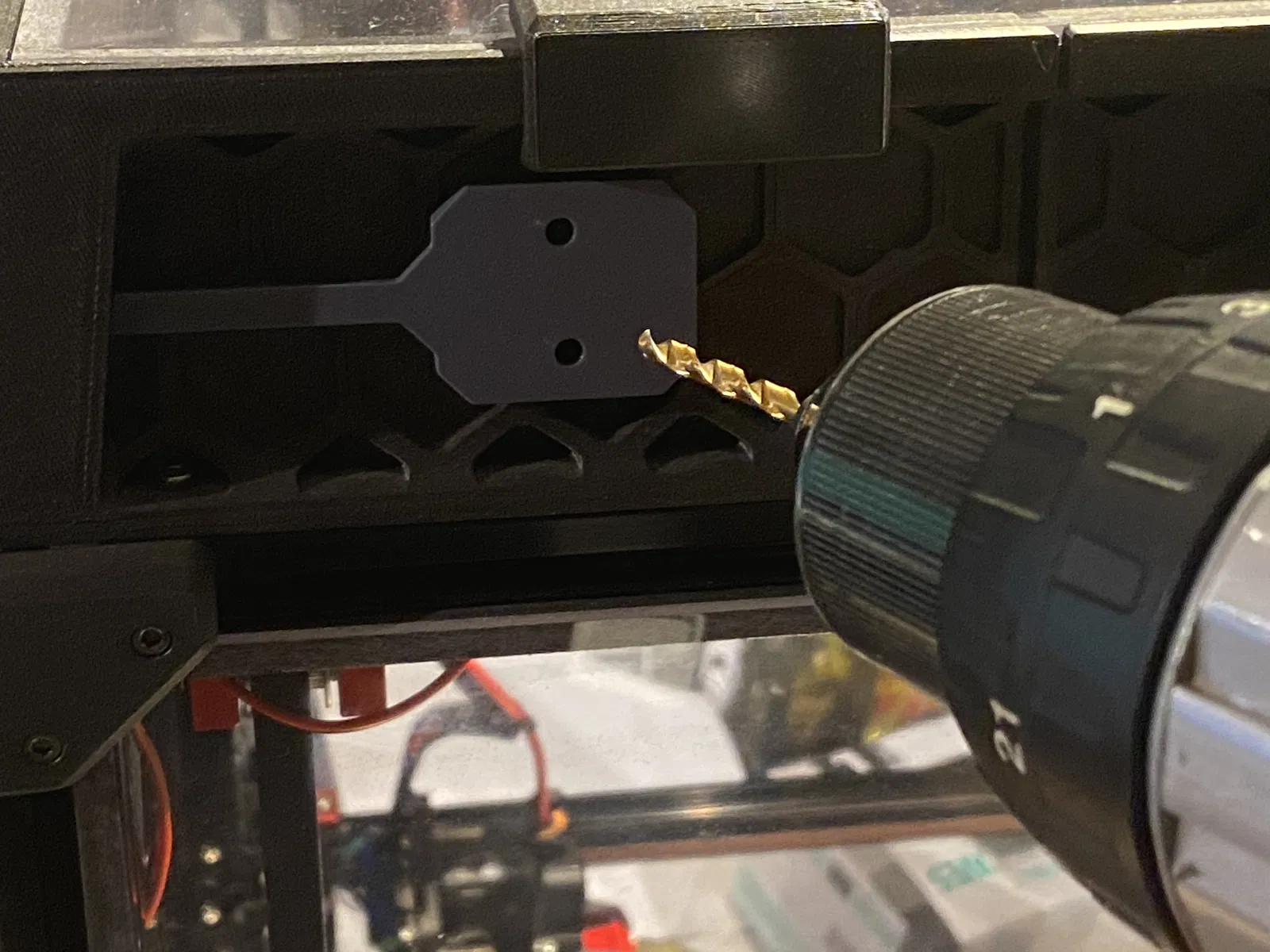

Dùng mũi khoan 3.5mm khoan xuyên top hat gốc.

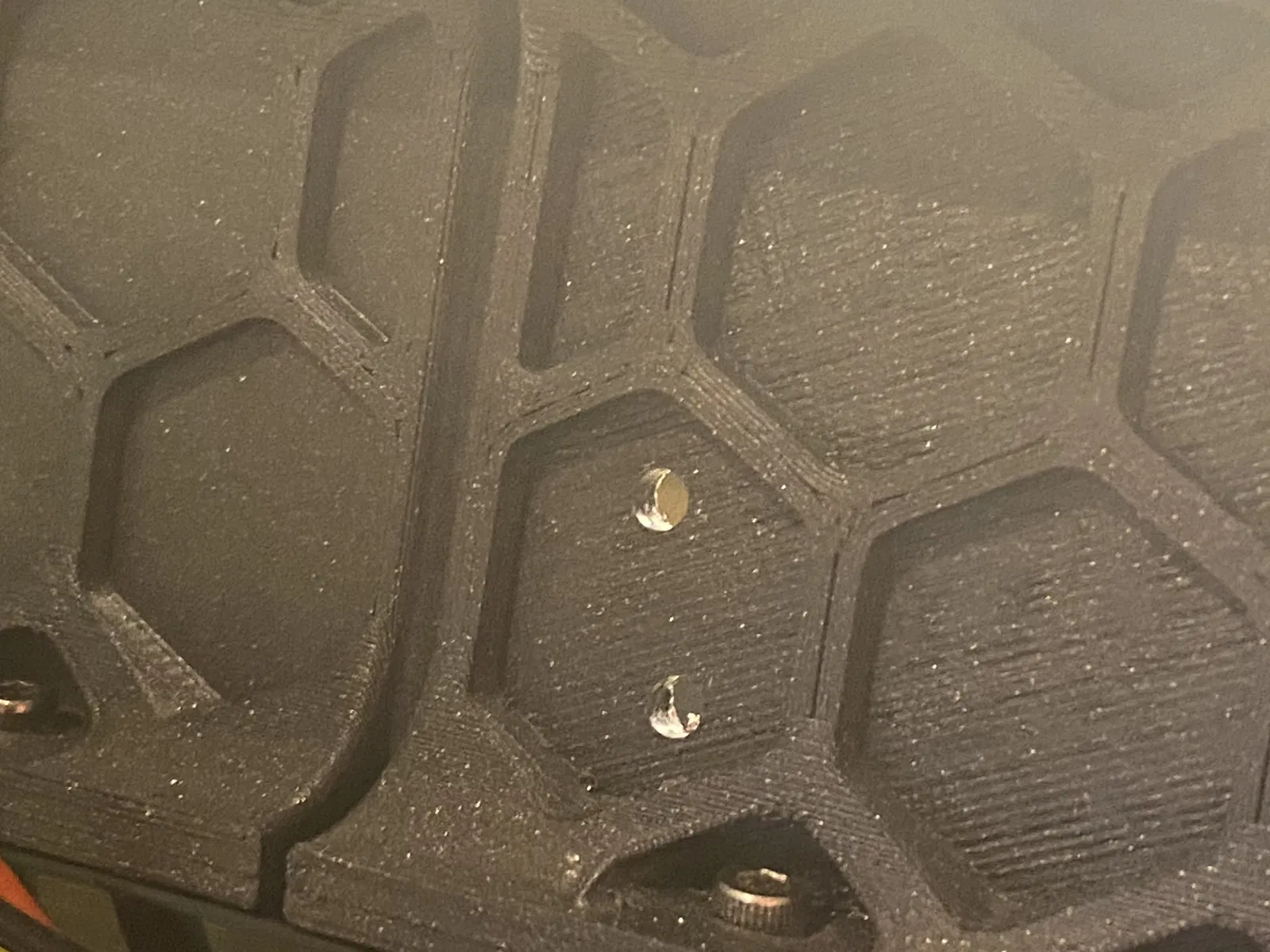

Nhớ khoan theo đúng góc của các mặt nghiêng của top hat, KHÔNG khoan ngang. Kết quả sẽ như vầy & canh chuẩn với các lỗ gắn của TARTARUS Heater Core Module HALO NEOPIXEL v1.0.

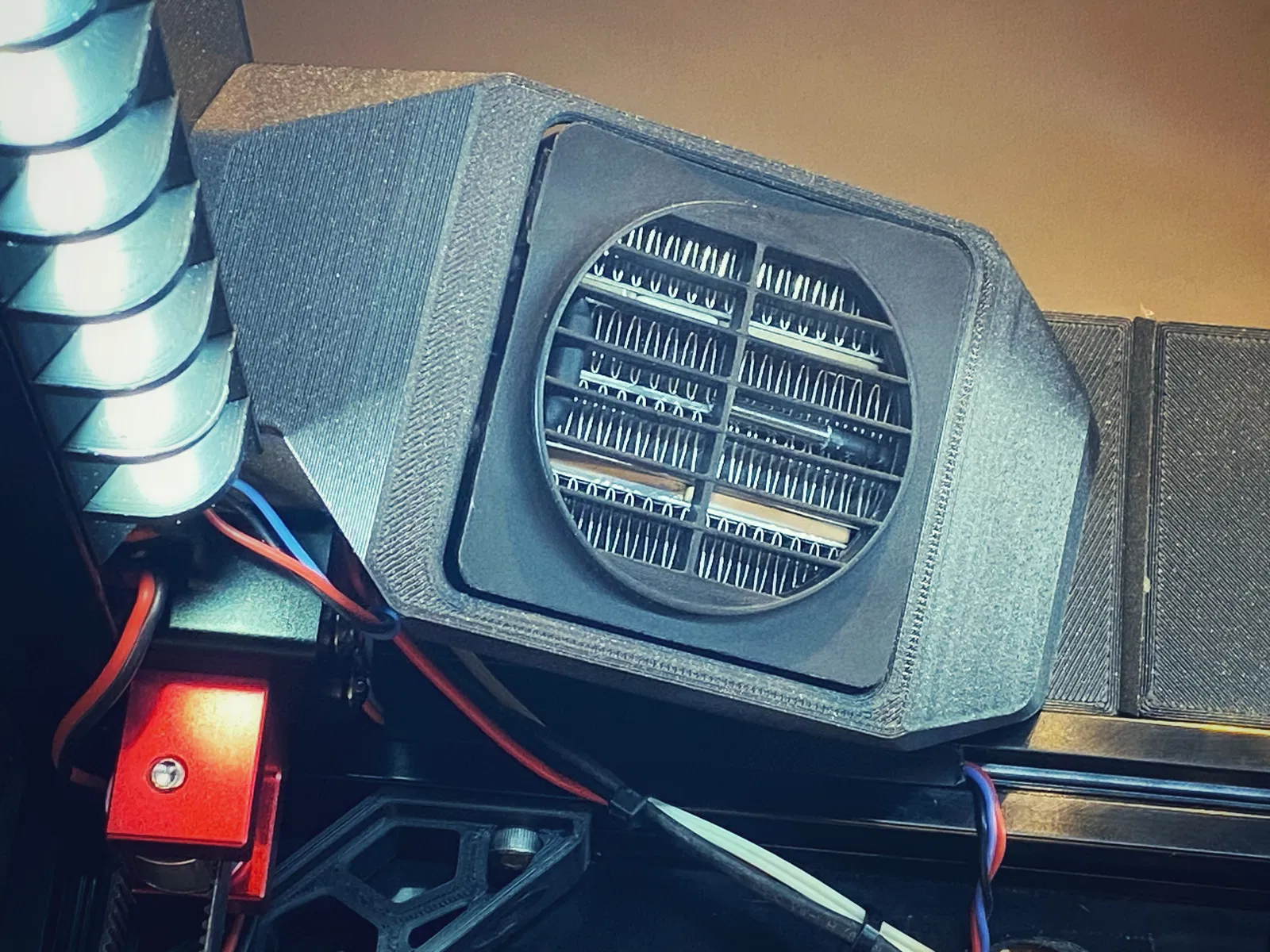

Giờ lắp module heater đã hoàn chỉnh vào máy. Bạn tự chọn phương án đi dây.

Klipper Config & Use

Config dưới đây dành cho , nếu bạn không dùng module này thì xem như tài liệu tham khảo cho hệ thống.

PID được set cho heater AC công suất cao chạy ở 50% power! Cố ý set như vậy để giảm output vì mấy PTC heater này có thể “gắt” lắm, lên mức nhiệt đủ làm chảy/biến dạng các phần của máy in!

ĐỪNG chạy 100% power, làm vậy nguy hiểm & gần như chắc sẽ làm đứt thermal fuse trong vòng 1 phút hoặc ít hơn. Rồi bạn phải tháo cả cụm ra để thay!

Không ai muốn vậy hết!!

ĐỪNG đổi max_temp, vì bạn cần chừa khoảng an toàn giữa nhiệt độ Klipper shutdown & nhiệt độ làm nổ thermal fuse.

Nhớ set đúng thermistor của bạn!

Before first use

• Test tất cả kết nối trong hệ thống

• Kiểm tra lại tất cả đầu cắm & pin đã đúng/khớp chưa

• Kiểm tra lại config

• Chạy thử lần đầu khi heater chưa cấp nguồn hoặc đang ngắt khỏi SSR

• Kiểm tra thermistor hoạt động đúng

• Kiểm tra quạt heater chạy đúng

• Kiểm tra SSR hoạt động đúng

• Tắt nguồn máy in & cắm lại heater core

• Sửa max_temp xuống 60ºc

• Test lần đầu với kỳ vọng Klipper sẽ shutdown ở 60ºc

• Nếu không, sẵn sàng bấm Emergency Stop & công tắc nguồn!

IMPORTANT

Lý tưởng là khi dùng bạn KHÔNG nên set nhiệt độ vượt 85–90ºc!!

Macro Control

Giờ bạn cần một số macro để điều khiển heater module & NeoPixel LED.

Xem bộ macro pack tự động & linh hoạt của mình! Hợp với đa số máy Klipper.

Macro pack ở đây!

Dán vào config của bạn!

[heater_generic Chamber_Heater]
gcode_id: CH
heater_pin: EBBChamber: PA1
max_power: 0.50
sensor_type: #### << Insert thermistor here!
sensor_pin: EBBChamber: PA3
control = pid
pid_kp = 6.952
pid_ki = 0.293
pid_kd = 41.192
min_temp: 5
max_temp: 105

[heater_fan Chamber_Heater_Fan]
pin: EBBChamber: PA0
max_power: 1.0
shutdown_speed: 1
heater: Chamber_Heater
heater_temp: 55
fan_speed: 1.0

[verify_heater Chamber_Heater]
max_error: 120
check_gain_time: 90
hysteresis: 5
heating_gain: 2

[neopixel Chamber_Heater_Neopixel]
pin: EBBChamber:PD3
chain_count: 1
color_order: GRB
initial_RED: 1.0
initial_GREEN: 0.0
initial_BLUE: 1.0
initial_WHITE: 0.0

[temperature_sensor EBBChamber]
sensor_type: temperature_mcu
sensor_mcu: EBBChamber

Làm ơn đừng remix cụm này rồi thêm logo Voron Design vào.
