Miếng chèn hộp bài TCG Vault X chỉnh được: Spacer/Screw/Divider/Twist Jack

Miếng chèn thẻ bài điều chỉnh được

Mình làm miếng chèn điều chỉnh này để đảm bảo thẻ của bạn lúc nào cũng đứng thẳng, không bị đổ ngã.

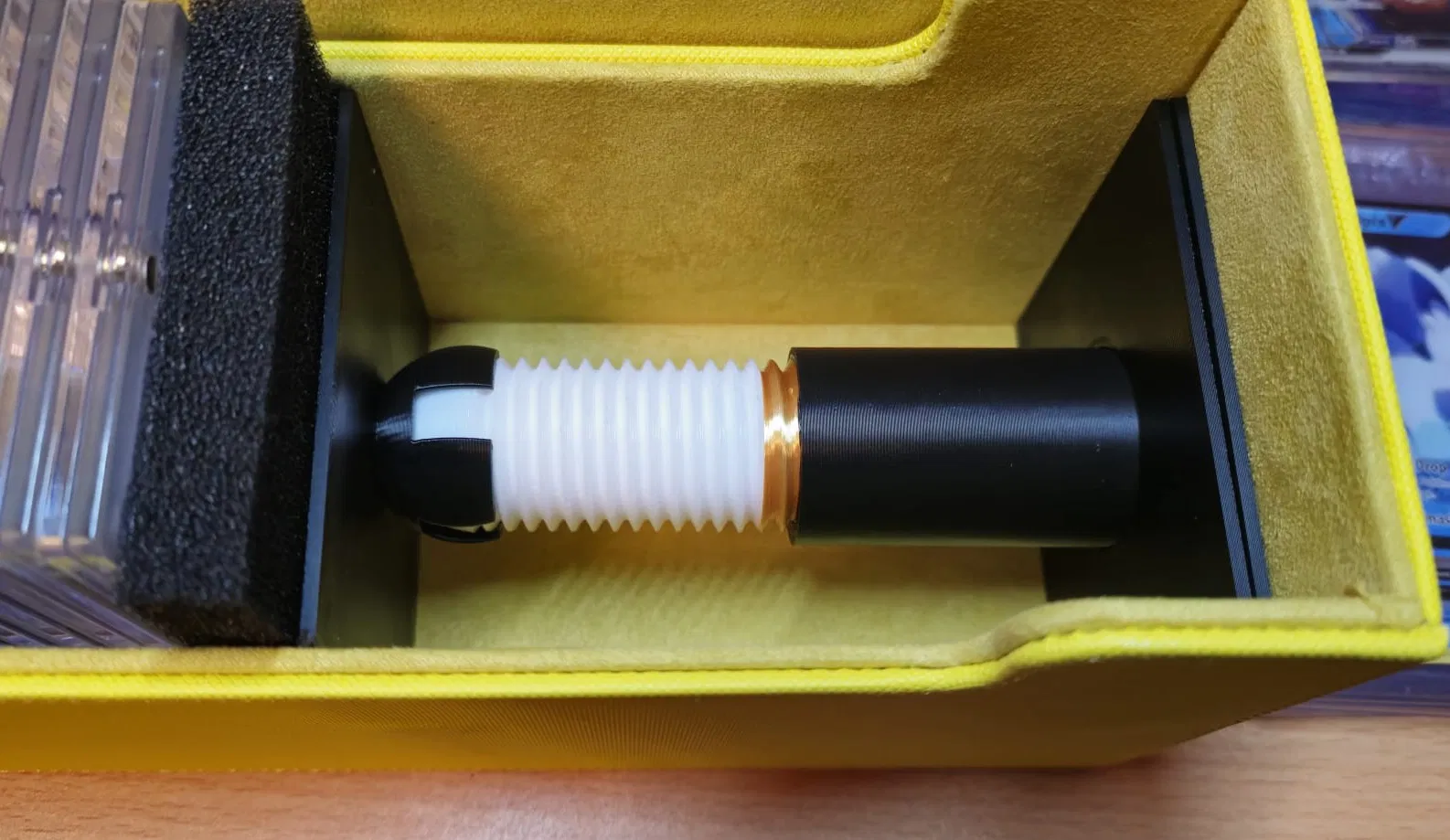

Về cơ bản là 2 tấm plate gắn vào một con screw và ống threaded barrel ở hai đầu.
Bạn đặt 2 tấm plate vào trong hộp, rồi vặn screw/barrel cho nở ra giữa hai tấm để khóa cố định tại chỗ.

Điểm nhanh

• Có thể chỉnh từ chiều dài theo screw (~75mm) lên tới gần gấp đôi (~150mm).
• Đã upload size plate cho hộp VaultX (84x83) và một hộp off-brand nhỏ hơn (70x48).
• Có kèm file Fusion360 gốc để bạn đổi nhanh các user parameters “height” “width” “length” để tạo size khác theo ý.
• Nếu bạn chỉnh sửa/tạo size mới cho người khác không dùng Fusion, nhớ upload remixes giúp mọi người nha :)


Cách in

1. Tải các tấm plate đúng với kích thước hộp thẻ của bạn.

2. Tải shaft, và screw với chiều dài bạn muốn (ví dụ 75mm)

3. In thôi!
   Mình đã chừa sẵn tolerance khoảng 0.75mm trong model.
   In rất ổn trên máy Bambu bằng PLA mà không cần chỉnh sửa.

   Thiết lập in:
   - Không cần support.
   - 0.2 mm hoặc nhỏ hơn.
   - Bật “Precise Walls” để ra kết quả đẹp hơn.

   Nếu bạn có máy in multi-color, mình khuyên dùng màu khác cho 3 vòng ren cuối của screw. Việc này giúp bạn dễ nhìn thấy khi sắp vặn tới cuối ren.


Cần size khác hả?

Bạn có thể yêu cầu size, mình sẽ upload lên; hoặc bạn lấy file Fusion và tự chỉnh. Các tham số cần đổi là:

• “height” - chiều cao plate
• “width” - chiều rộng plate
• “length” - chiều dài screw/barrel


Screw bị trượt / vấn đề tolerance?

Nếu tolerance của bạn bị:

• lỏng / bị trượt: bạn có thể in file “NUT” để giữ cố định.
• chặt / khó vặn: bạn sẽ phải canh chỉnh lại máy, hoặc thử bôi chút vaseline lên screw. Nói thiệt thì bạn cũng nên bôi trơn screw luôn cho trơn tru.
