Tủ bao vệ ELEGOO ORANGESTORM GIGA

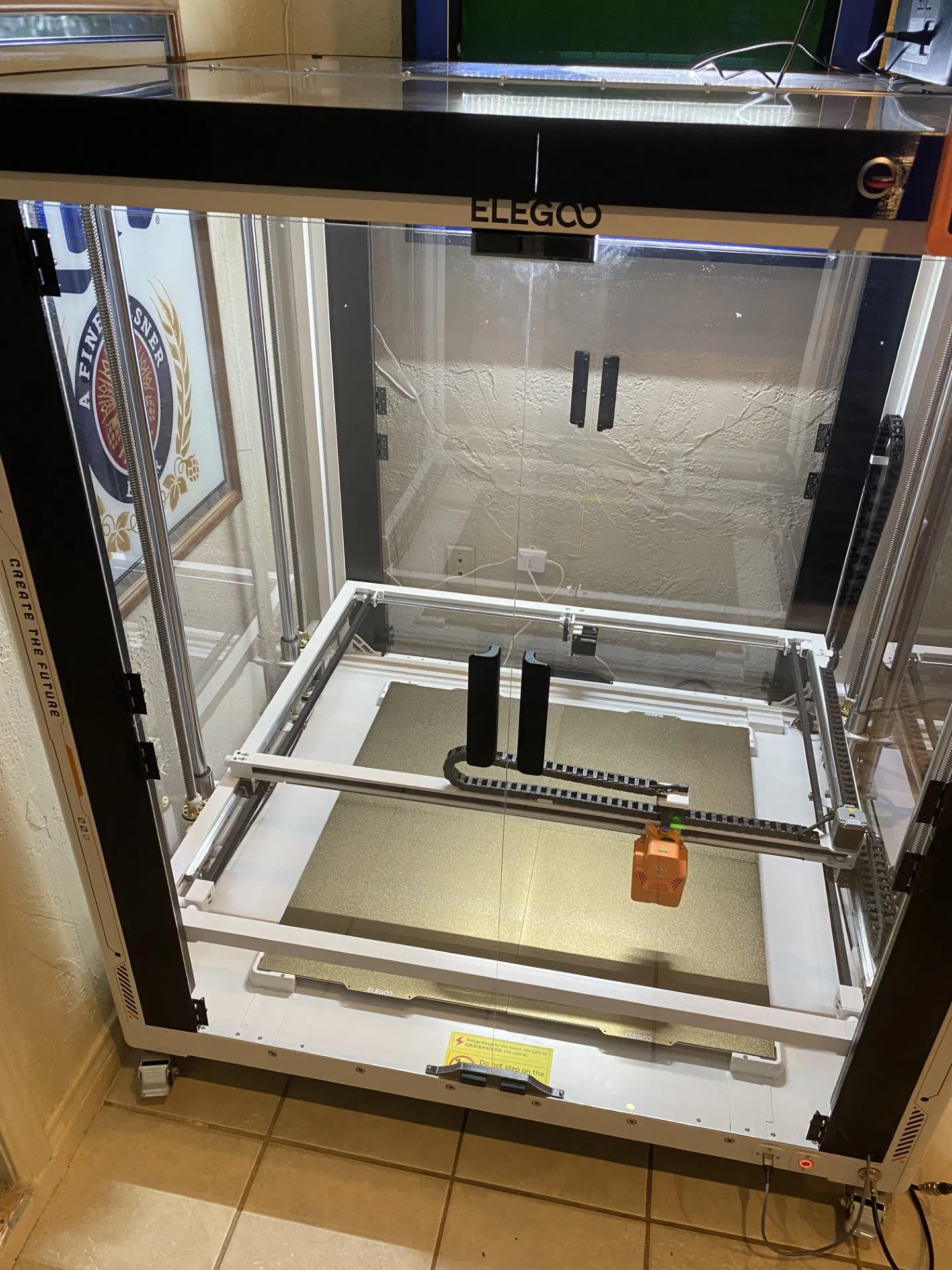

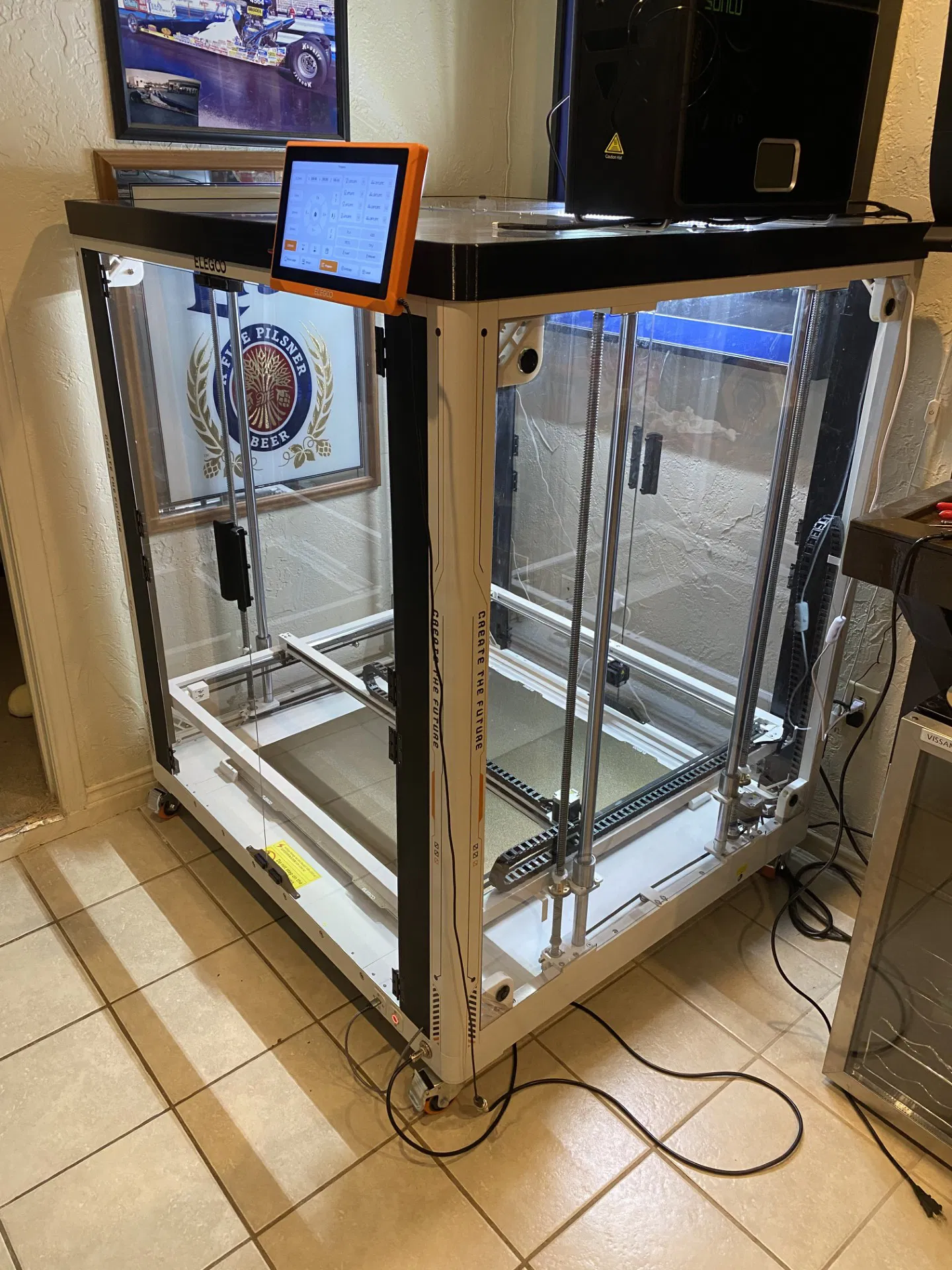

Tủ bảo vệ Elegoo Orangestorm Giga.

Tôi đã in tất cả mọi thứ bằng vật liệu PETG. Tôi dùng chốt tròn 3/16, dài 1.750 để nối các khung cửa với nhau. Tôi đã doa rộng lỗ một chút. Khung trên cũng có lỗ cho chốt tròn nhưng tôi không dùng để nối khung lại.

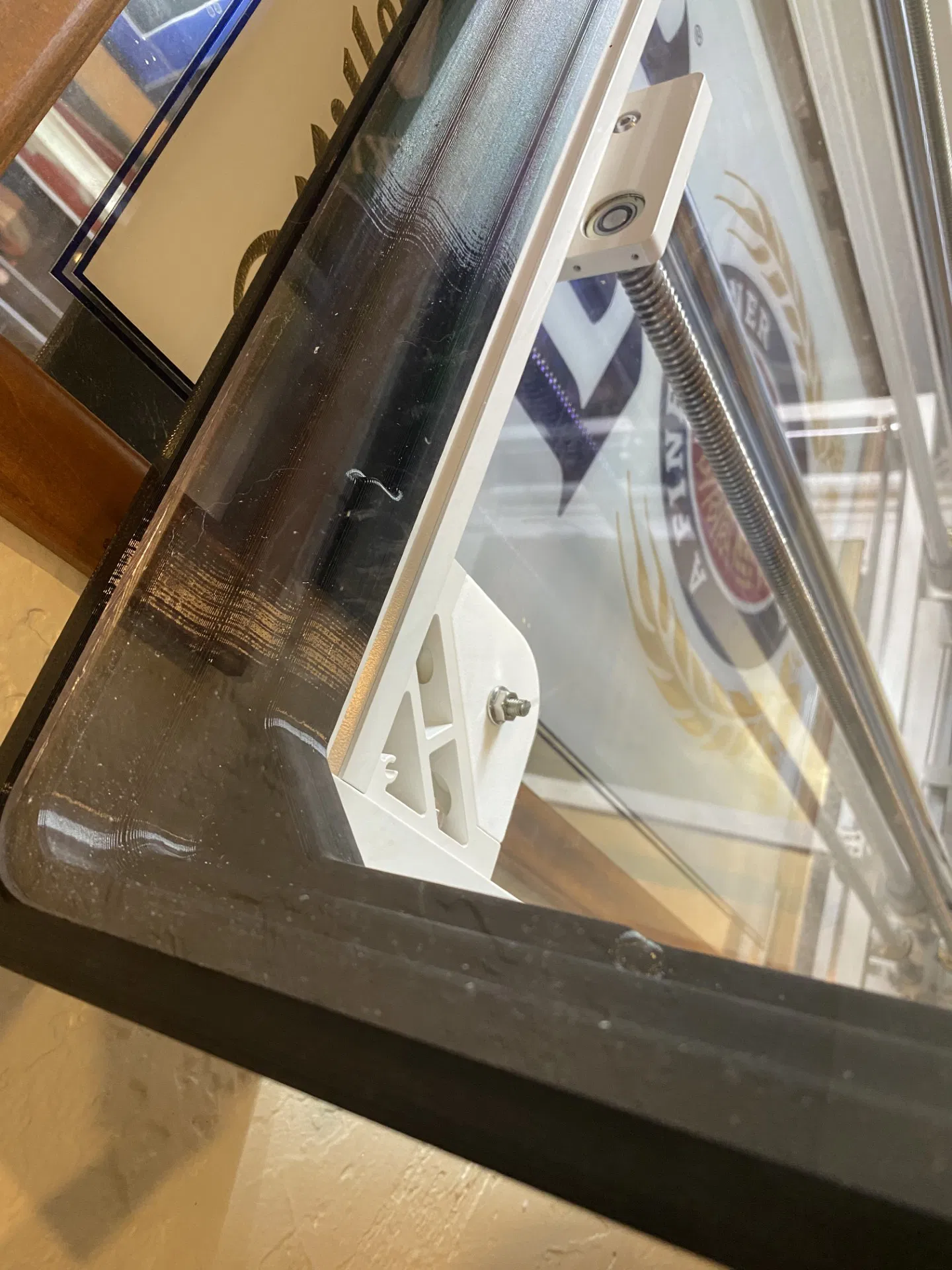

Tôi dùng tấm polycarbonate dày ¼ inch cho phần trên và cửa. Phần hông tủ tôi dùng tấm polycarbonate dày ⅛ inch.

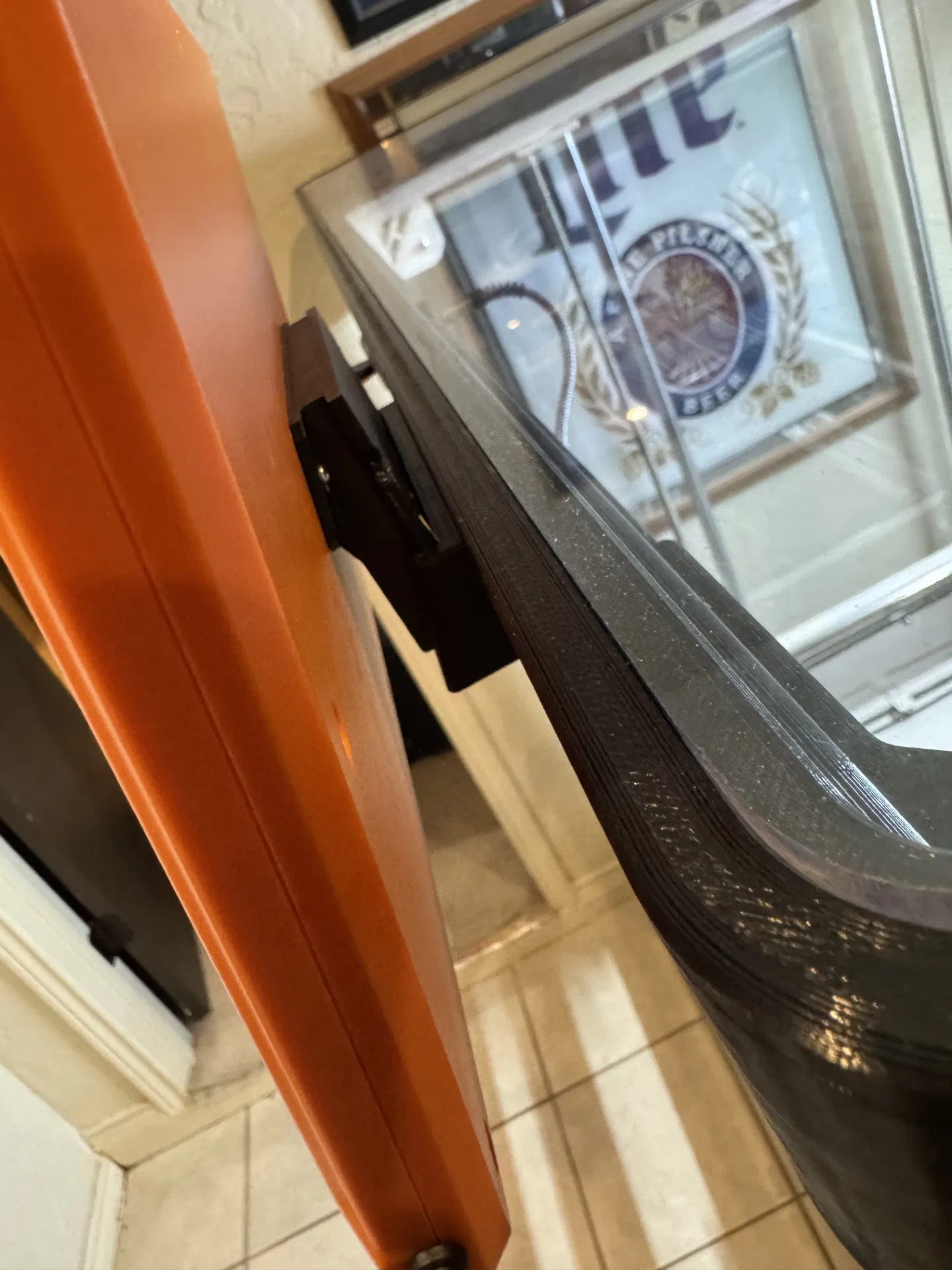

Khi in khung cửa, bạn cần in chúng ở tư thế nằm nghiêng, nếu in úp xuống chúng sẽ bị cong vênh. Khi cắt tấm polycarbonate cho cửa hoặc các mặt bên, hãy đảm bảo máy in của bạn được cân bằng vì các máy in này bị uốn cong khá nhiều.

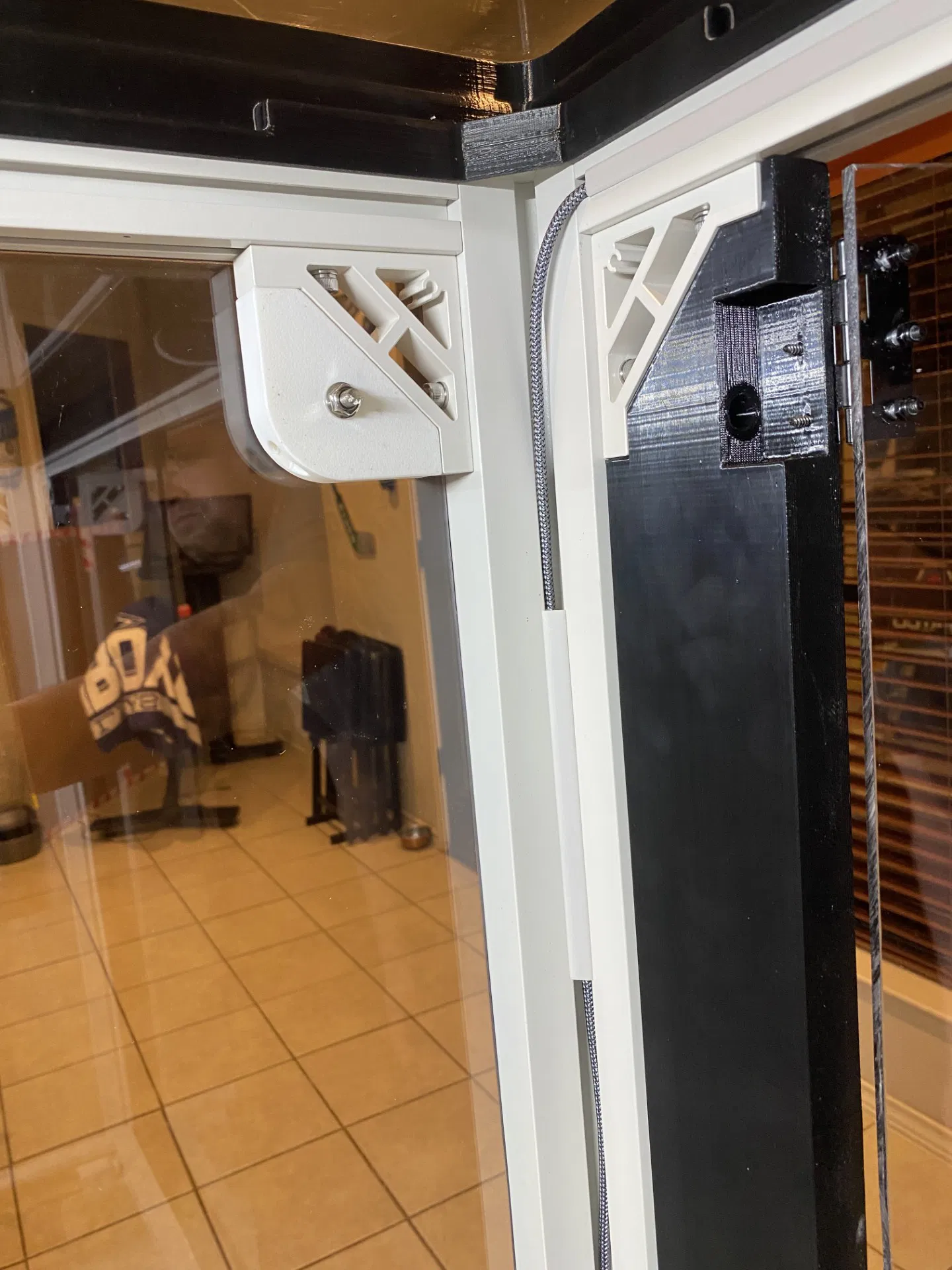

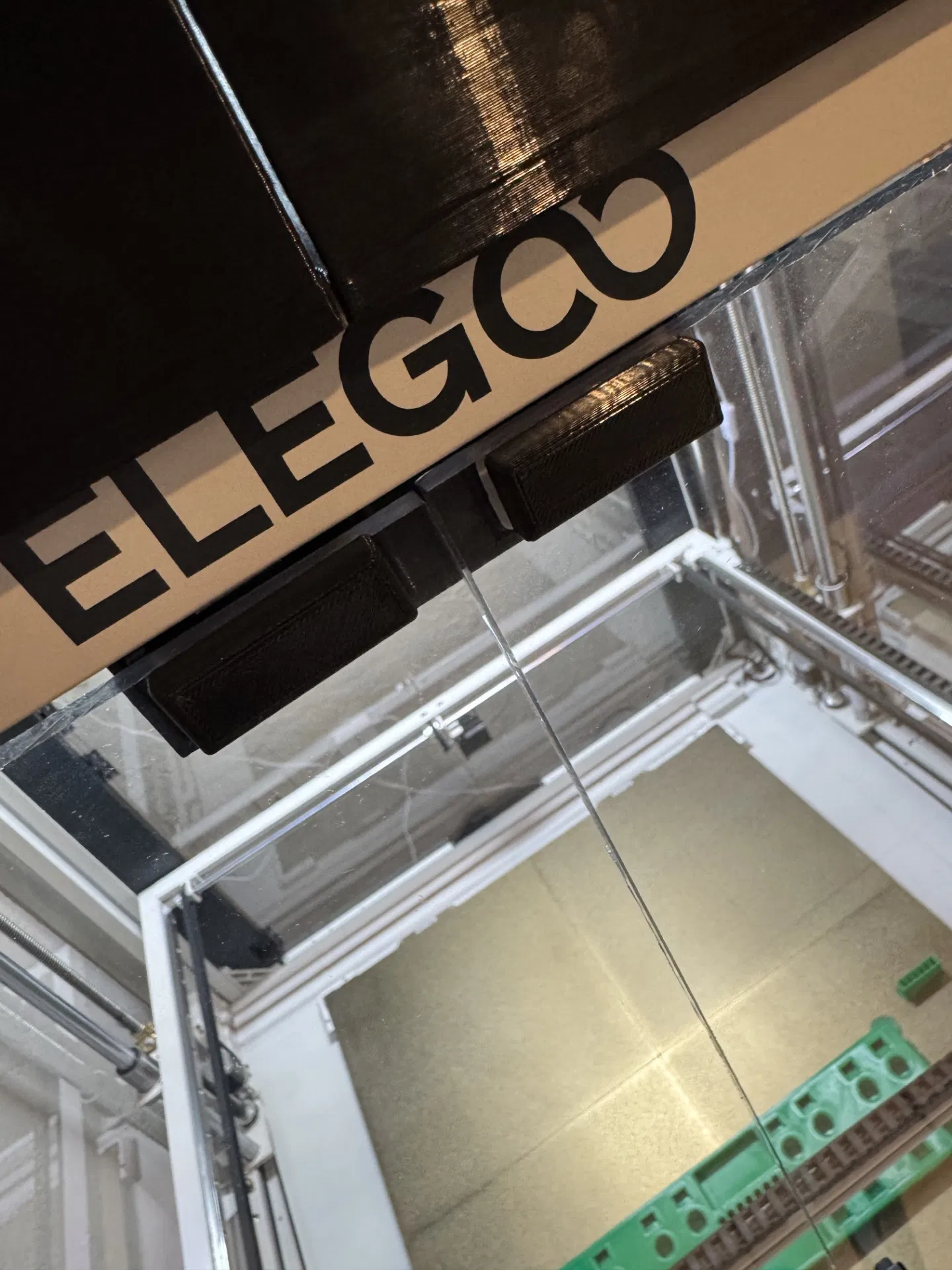

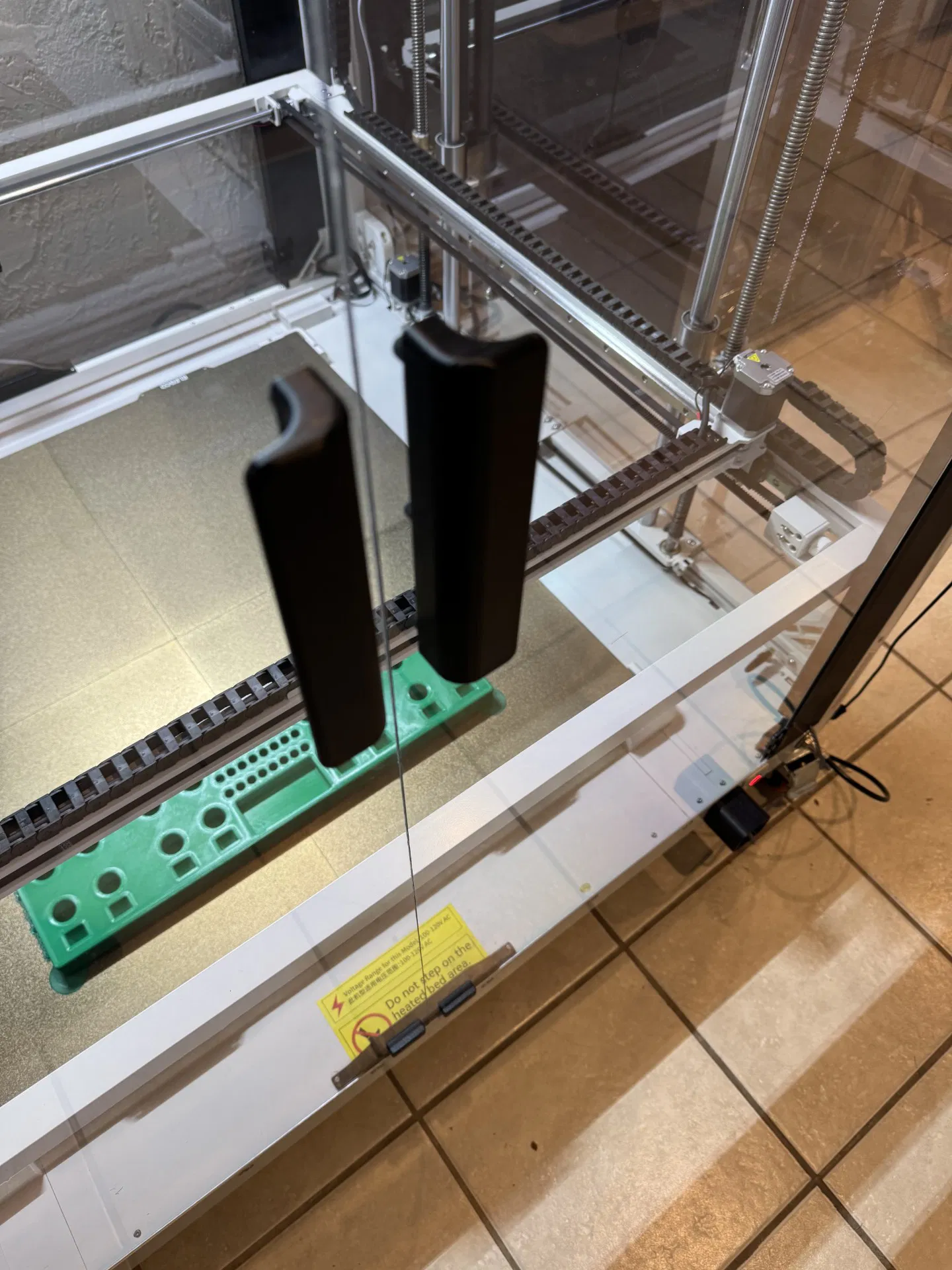

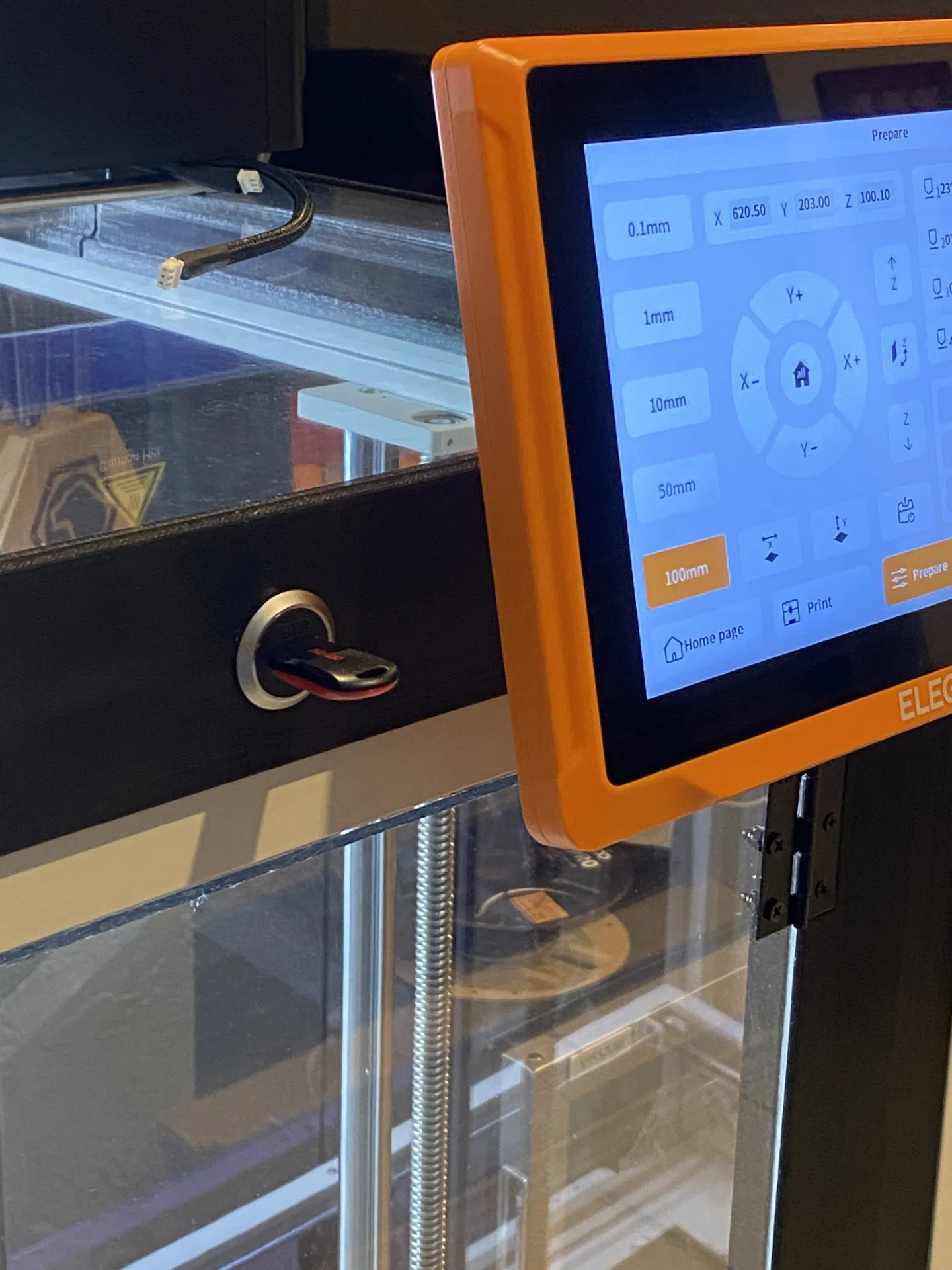

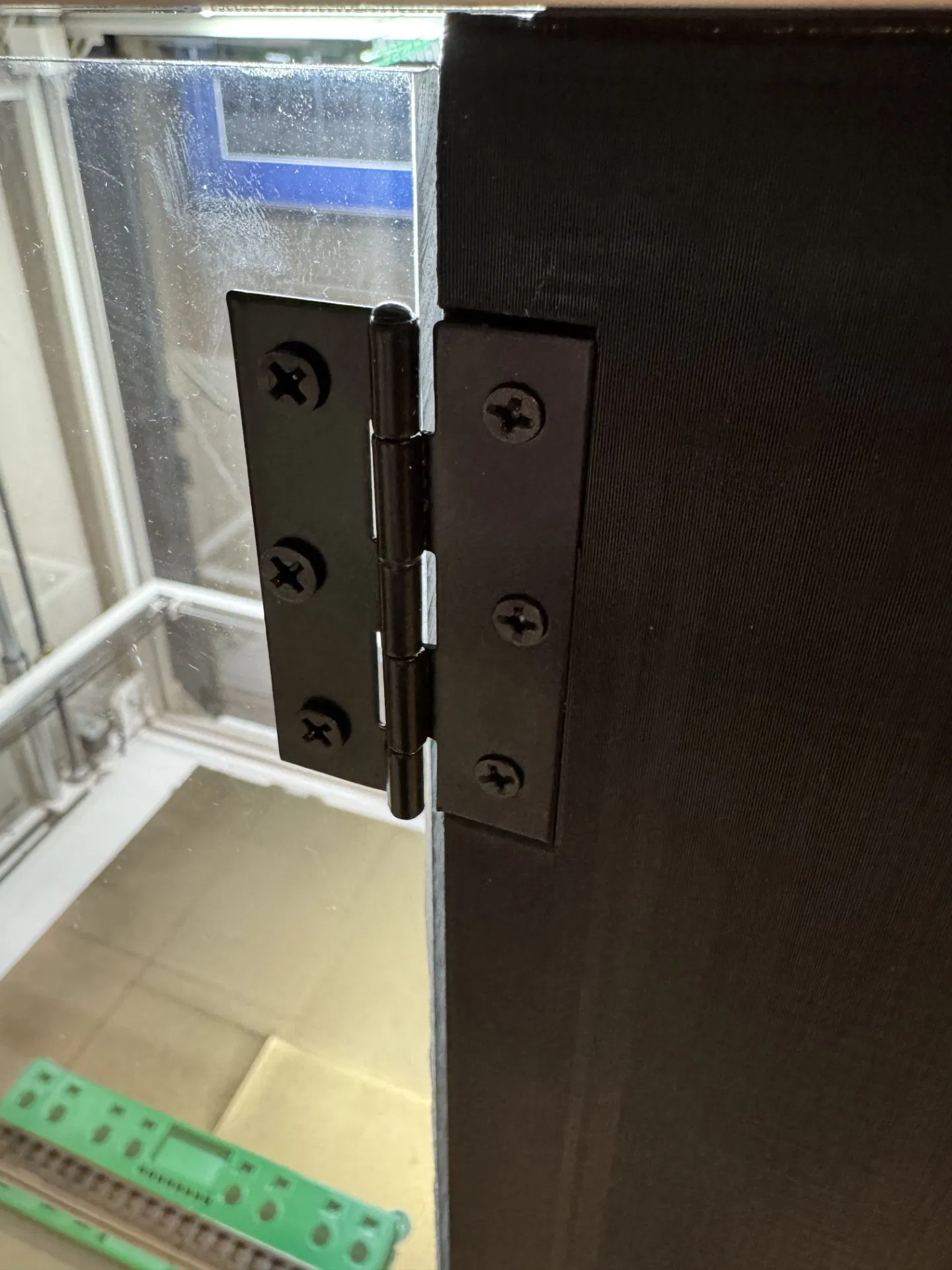

Tôi đã dùng ốc lục giác đi kèm máy in để gắn khung cửa và giá đỡ chốt gài nhanh. Ốc đầu phẳng M4 và đai ốc chống trượt cho bản lề. Tôi dùng đai ốc ren xoắn Ruthex cho tay nắm (chèn M5) và chèn M4 cho giá đỡ máy tính bảng trên khung và giá đỡ thanh đèn.

Ngoài ra, tôi còn dùng thanh nhôm dẹt dày 1/16 inch để đặt phía sau bản lề cửa và tay nắm. Lý do tôi làm khung cửa như vậy là vì tôi không muốn khoan lỗ vào khung để gắn bản lề cửa. Trông nó sạch sẽ hơn theo ý kiến của tôi lol.

Tôi dùng M12 Cut Off Wheel và Dremel Cut Off tool để cắt các tấm polycarbonate. Tôi không có số đo cụ thể cho việc này.

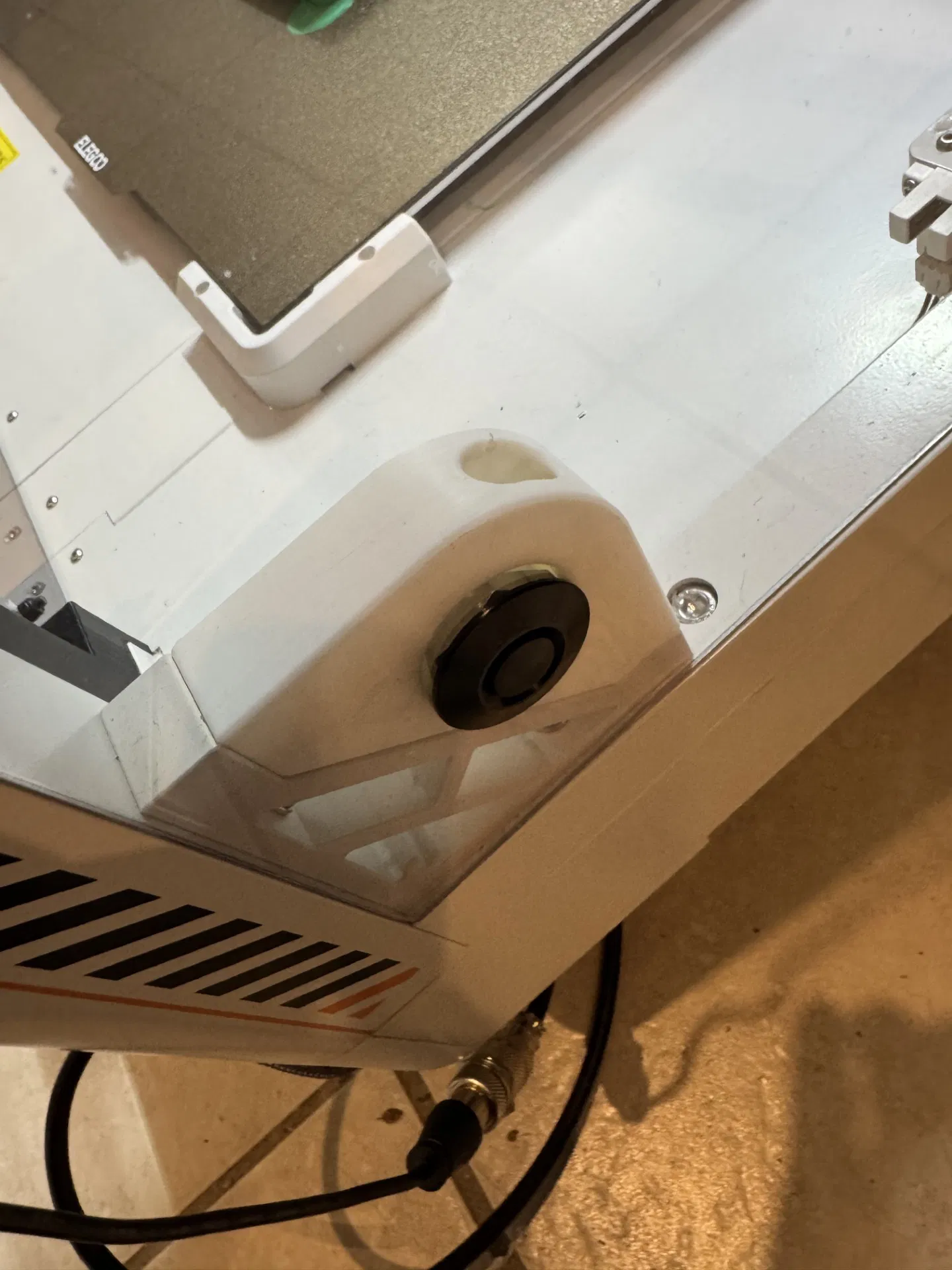

Chốt gài nhanh (Quik Latches) https://www.amazon.com/Pins-Quick-Bumper-License-Clip%EF%BC%8CQuick-Bumper%EF%BC%8CDiameter-Black/dp/B0CRV8ZMS4/ref=sr_1_1_sspa?dib=eyJ2IjoiMSJ9.Twbn9S7-P3TiAE1bRdI0FG4TyDsWWJxhhJkQnpEmLAS5wiMRvUYe1KSVbB406NUpc7duJFk0YKSUGgRXODff9aisnc6ZtbNFxeDydG1MLSeCWBA0BxevTDHMSmzM-hMHZSSfEBrB81_Hl_XwfKtaHwOMEJ2yizGC8HL7PsOpFOk3tZZV4YRM6rxbLmHTXrVehMCN73nGecKJiShXqqnwxcbFD-lvuWaJKwAlfbg4cvmMkTOmAEvOv7VqZCBQMVlEgRiVJ9NDBuYWLYSxo2nTJXLxS4zUfmUWh0cDSDb1Szo.SItRXdXjV-EOdAwWbmNHvk9etaCyavq0y74yyxqMQZ4&dib_tag=se&keywords=quick%2Blatch&qid=1737779956&sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

Bản lề cửa https://www.amazon.com/Murtenze-Cabinet-Bearing-Outdoor-Mounting/dp/B09FT32CNM/ref=sr_1_1?crid=2EYPLEWIY9YVL&dib=eyJ2IjoiMSJ9.9JpkvrzU-g1mb6uSX2-rRAIm8ExavSOZVQD8BZZFbhBnLmMjp0akg4DW8pT1_zRVU5mTsCrmxXmZHtGz_egPmrwucrvG3To4gfn1Prb3MsLduT7zEV12e-AGtCj2Pzrm5876oHaDYuEC-TPVIHdGW0tlJgGVb-3v0mdLY565eRxszGpTFHKRT7oUNo4NToj4tmVtzGLnZEmENpOXtdUIIonZNHdHAScPgBQeQndsN3KN_inGBK6A-L1nDzLwx3M_lpEkhI_tgBarvSWyJf9myQxtb8I2ovkgkBNFQypdaBZou0_j8VNlwxDMldyXX4yuV3Vj4vwDpNJOF2kpiD4H5LDf_9TsDb4vGzPv7FKP2UhwOhh1x7RXqYigwmxkQg_ibiOtRk8r6G4bx9sfShByYCiq2Raw_Tge9zEsgj4QnRkyei752dVFiNAh0NZ5zn5K.1bZMprPQxH-YJIluZPgcOgvHLegdbg4bRz8WIOt5oTA&dib_tag=se&keywords=murtenze%2B12%2Bpack%2B2.5%2Binch%2Bdoor%2Bhinge&qid=1737780109&sprefix=murtenze%2B12%2Bpack%2B%2Caps%2C120&sr=8-1&th=1

Chốt tròn (Dowel Pins) https://www.amazon.com/uxcell-16-Inch-Hardness-Accurate-Alignment/dp/B09M83NH4P/ref=sr_1_3?crid=1Z7WTWNVJHIR0&dib=eyJ2IjoiMSJ9.WfaExF8H0KcOF5wAilBc-6BezqnD-tqMXP5WqPaPROTjScmnqIdG0e0y_DUNYbnaO41EP0C0KP4ynBSf-3ZFNxDEzN838ttcJ-xmGG_LB_nA9OR5Uumxyhv7A3Qs-O_K7nXSIYRUhtXBKdhZBsTbMK1nmDetA-uAkRUgbZYc5vS82XcwXBFFlib3W2P3uk4RCI4IXh_HejQxmdrl6KaZ4KQy3qeTULnrzsvIw3hjyzU.-m6g66ueURM3Q9OZcDs7_fmWuB4ZJxth-M7R6zm9U3o&dib_tag=se&keywords=uxcell%2B3%2F16%2Bdowel%2Bpins&qid=1737780329&sprefix=uxcell%2B3%2F16%2Bdowel%2Bpins%2Caps%2C120&sr=8-3&th=1

Polycarbonate https://www.amazon.com/Polycarbonate-EasyRuler-Resistant-Plexiglass-Industrial/dp/B08SW6Y1H2/ref=sr_1_8?crid=20YY8C6E7T8XH&dib=eyJ2IjoiMSJ9.vGAKRDfYSd4avTlfM5ojPTKCZ-DngcKAM0vkkDv36gIqDCmxsKU1XpurdGMhNdg6nLqybz0dmEGFux4wdmYG79EvQPERJCwERSuEXvRYI3H7-i5yjgeOqmAJVlRjBo6EtKLJB_fuMGelTTeycZr-0X9VPFyWcwHiEi4zZhmSiorIoybi1bOmAOusUjzUPDiguIEll417HEgIKKSX3LIq6wU_7sVD3i9maw6AobdC9m0.4bHekU-LRgZey1uET1LTSWxsjGb63QTqNUl-qjrIVS8&dib_tag=se&keywords=robosource+polycarbonate+sheet&qid=1737780575&sprefix=robosure+%2Caps%2C135&sr=8-8 https://www.amazon.com/Polycarbonate-THICKNESSES-Spectra-Sides-Great-Replacement/dp/B092KH721L/ref=sr_1_1_sspa?crid=1CTP0KRKZ0J7K&keywords=assigned%2Bby%2Bsterling%2Bseal%2B%26%2Bsupply%2B1%2F4%2Bpolycarbonate&qid=1737780869&sprefix=assigned%2Bby%2Bsterling%2Bseal%2B%26%2Bsupply%2B1%2F4%2Bpolycarbonate%2Caps%2C114&sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

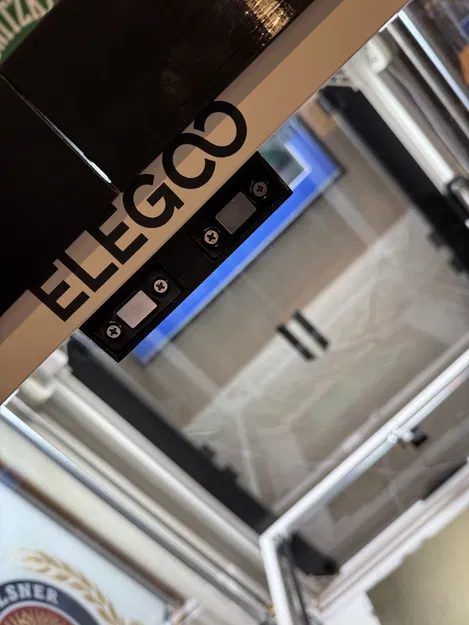

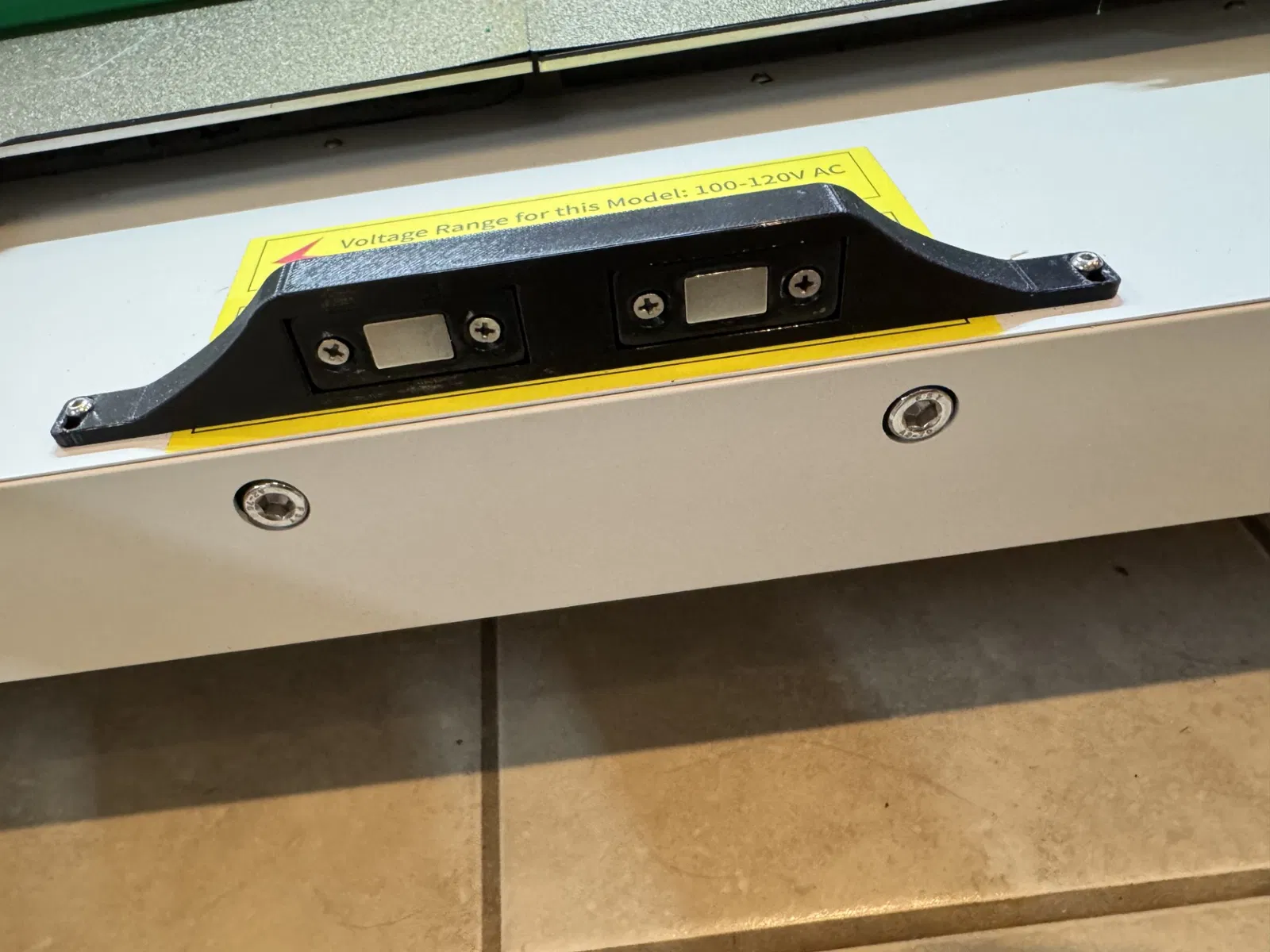

Nam châm cửa https://www.amazon.com/Cabinet-Magnetic-Jiayi-Closures-Cabinets/dp/B094HWMB7Y/ref=sr_1_7?crid=101VR34FQK3YR&dib=eyJ2IjoiMSJ9.9CR3T5nihNR9ihGWCurUlJ5ONFUFA0h_RdNMjPlZyHYLc0Rl0deK8ce4AX_uxpNH0413Tf-VC5PbAMhcTcPx27JOYSJVoxr2Is4kEh0isxUwNzIcZSTQ36uQIYZIUw8476kxr4JV8aoehKn8hluTRnHFD08-N-UU6xsoVY6TNIPHPkSbDXMp14nMwsYV3Ov-_DUQiMFclyDR8Yi7_gaKV4A9Z56o4qbEyTMgkr1toX6HGm6nspNhg2g7C_X4jX-lJmSJRQhZQFv08NmAzEo7arFxz3okao-Z0FW7W149xvBFRwgIg1Q0h3vkp0a02Jd-CEogCNTG7PG84PCXKW4R-knOYR-T6TD0mDjmzIx-Sl-nJP_g2XzYtMAZl9q61-OGSwUaoUnMwK-ElnFRPm6xKqUY2253iaxFlZBP13rcYk7SEtLE5uSc01sFaJsdZrG3.ar24ISFqgNbTfYXkoNj9tpaQuti67lI6FabSbt3WDrI&dib_tag=se&keywords=jiayi%2Bcabinet%2Bmagnet%2Badhesive%2B8%2Bpack%2Bmagnetic%2Bdoor%2Bcatch&qid=1737780990&sprefix=jiayi%2Bcabinate%2Caps%2C138&sr=8-7&th=1

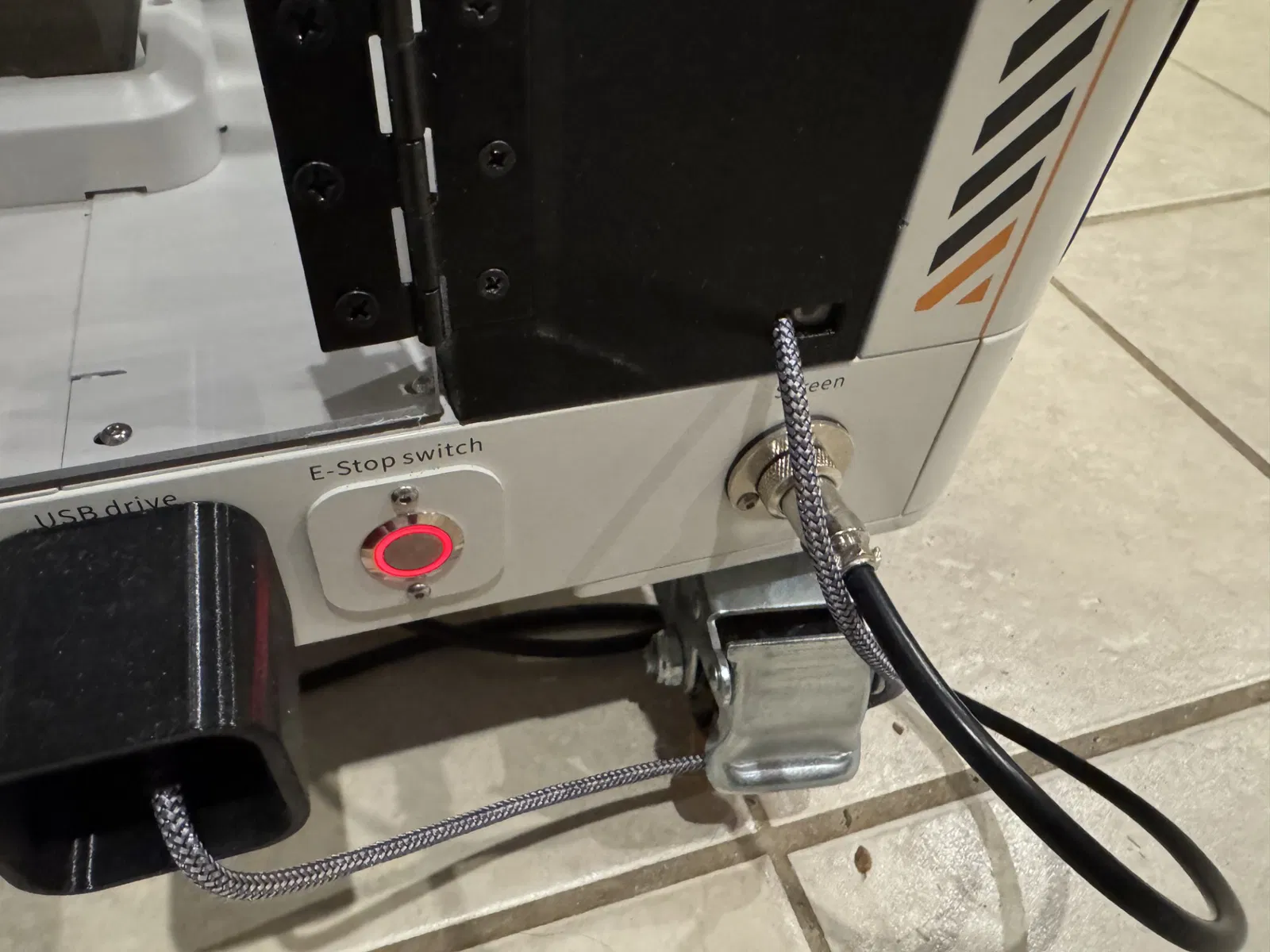

Giá đỡ USB gắn bảng https://www.amazon.com/PENGLIN-Coupler-Connector-Bulkhead-Extension/dp/B09VGK59XQ/ref=sr_1_3?crid=OGOIALVBF2WF&dib=eyJ2IjoiMSJ9.N9VDJ1SiVpZUODr4qQ9bbAXuQqtrt3zMCBHQUsqj8o663V3OxzG7diKiujEDtmKX9RJqDWUuuPmveujvxlo8iM8LZ6DOCmp0pfYACygNSK1DNCQ7ShZXzNlmVNrVoubtf4YrHP569mw8WB4Mp5kr4Gi4bpynYwRizxE-j3cvMrw9oVLU8NDBhvaGD_5Adtklx0c_WnUtXlXqhc9FCL0DOYAybXAqrNPTTjORdGyfEmo.SvIdZaZN7ts4gzD0gRrPl46R6L0SOTF0a6Zho-nImJo&dib_tag=se&keywords=penglin%2Busb&qid=1737781376&sprefix=penglin%2Busb%2Caps%2C148&sr=8-3&th=1

Cáp dài hơn cho màn hình https://www.amazon.com/Aviation-Cordset-Circular-Connector-Adapter/dp/B0CP4XSHMQ/ref=sr_1_8?crid=16C4K8088TGVI&dib=eyJ2IjoiMSJ9.YKuoBgjxIT69Ur3xkn_NkNlWuiQ55hEuBxG4rMYlBaeez4pb7JAQQvmFVZZ8M93BEWbOHVSOP5-BdOqiRb5xUxPvpJ8ksBfz7bMzXhc1HHJr-_FLJ0jbEuvHcxJzNu3mS2SezVZgC4SoUBhAs6TmUIIh6SPs4bivREoi9H30TJBoS_wHrMglwiOrGQ8P9jc8UPS4Gu3MBzcxnXlf89OJIoXsWqEND0yfRb-rD-HReI7dC694bCE5DxlSzPjbJ9oeLuLj2JOUoM0M45EfkxHda3oGmkiDls5zIeJDPQQFHIbrVaJda0_5hlHPyoDjVDkIzCy7oyG1AfGtM2FxubGwoh-GIwEgl8E1vn4v-jbF1A88qbvvzyx-F9CikIpQHwDlvh_2FGG5BiTvCiumsL6UqZVxDTRmaglwNEPG3OetYf8iCvwU7IyAda9W_Nr39ODb.pdzHXM8rZwydt4MHa8zD7RSFxrmp-gwgk4dRcKxajqs&dib_tag=se&keywords=FOWIUNYE%2B4%2BPIN%2BCABLE&qid=1737781456&sprefix=fowiunye%2B4%2Bpin%2Bcable%2Caps%2C102&sr=8-8&th=1

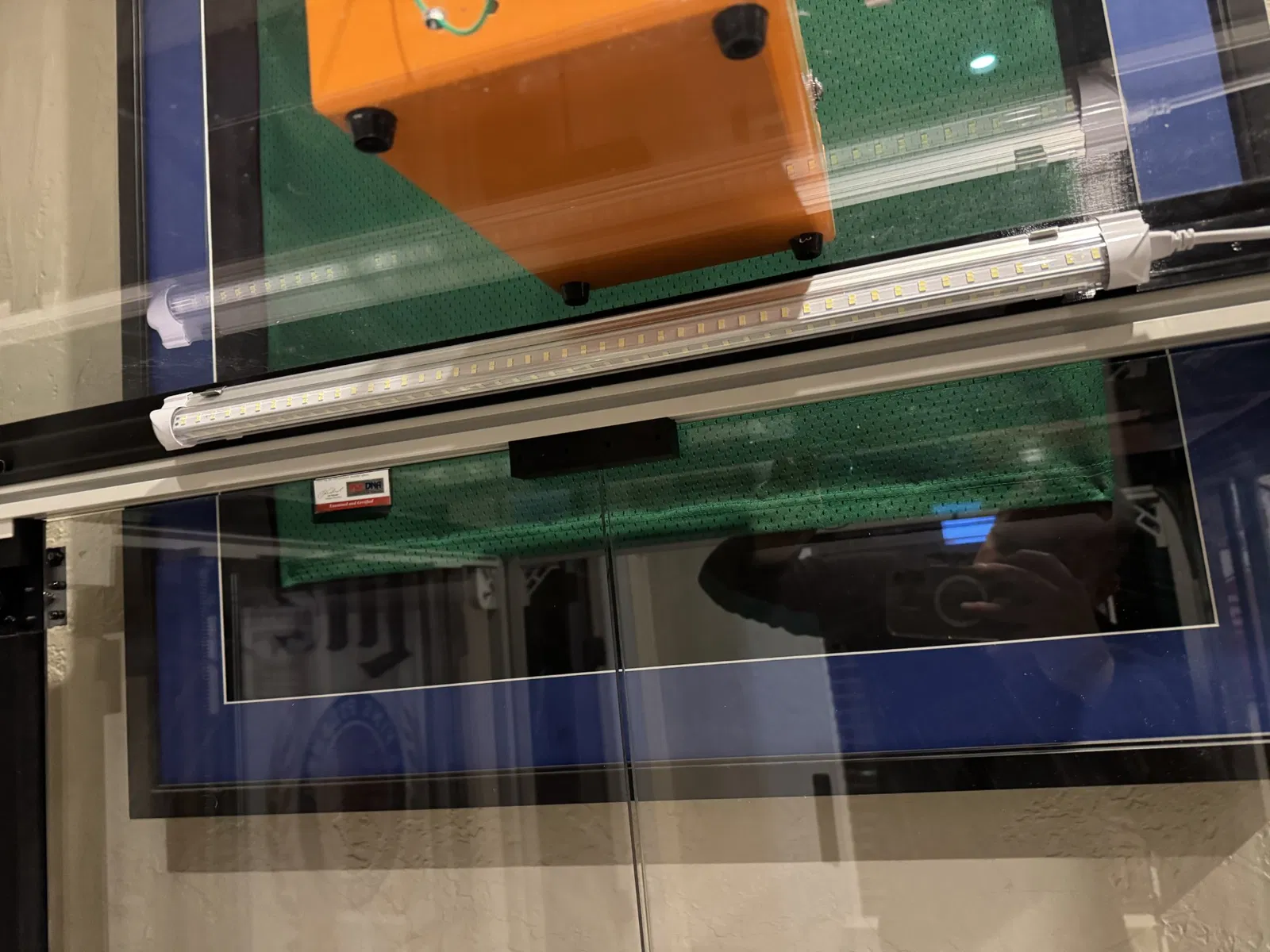

Thanh đèn LED https://www.amazon.com/AQIQUUT-Workbench-Daylight-Linkable-Integrated/dp/B0B1LZWRSD/ref=sr_1_4_sspa?crid=2D3HBPC1FSUET&dib=eyJ2IjoiMSJ9.1kwP5Fk8JT6by8t7YhkapPQNjzsUR8GJY89EWfFA6d3I4_qup67KZF32sNa_MR3DSp4RQnb6rF7ZyihnAShlJh_RNVXe3H3UZqBQ_dMZgBfMXZMnt_71ckGFtErRJVObOjaDWcMRX6JEvv1qgeuCB3ydfr7srt6S16NbPYkdOvwX2uk932guwWvUUjy2DdND0Rc99YiAjASdA-4RumVcDwJhZkF8ZlfI31yU4ph0UEBFmr8DfnxmoqEdA9-cHG05nRU7aDCcmTRZYWB5N1-CDO-X0Rxf4p05RlcKkjLj2zU.9-p7EmBYhcG4zLGycMze3e8KKRjwq3_tKbKk-twjOWY&dib_tag=se&keywords=AQIQUUT%2BLED%2BSHOP%2B2FT&qid=1737781919&sprefix=aqiquut%2Bled%2Bshop%2B2ft%2Caps%2C130&sr=8-4-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1
