Bộ pin modular 230Ah/280-315Ah

Remix từ Bộ Pin Module EVE 105Ah Tác giả spoonwzd_919217

Tác giả KoT_1836706

Lượt tải
276
Lượt thích
36
Lượt coi
2.132
Bản remix
1

File 16 365,8 KB

  • 230ah-cell-bottom_1772532263.stlSTL · 10,1 KB
  • 230ah-cell-top-1_1772532263.stlSTL · 25,9 KB
  • 230ah-cell-top-2_1772532264.stlSTL · 26 KB
  • 230ah-cell-lid_1772532265.stlSTL · 1,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#233875
Danh mục
DIY
Ngày đăng

Mô tả

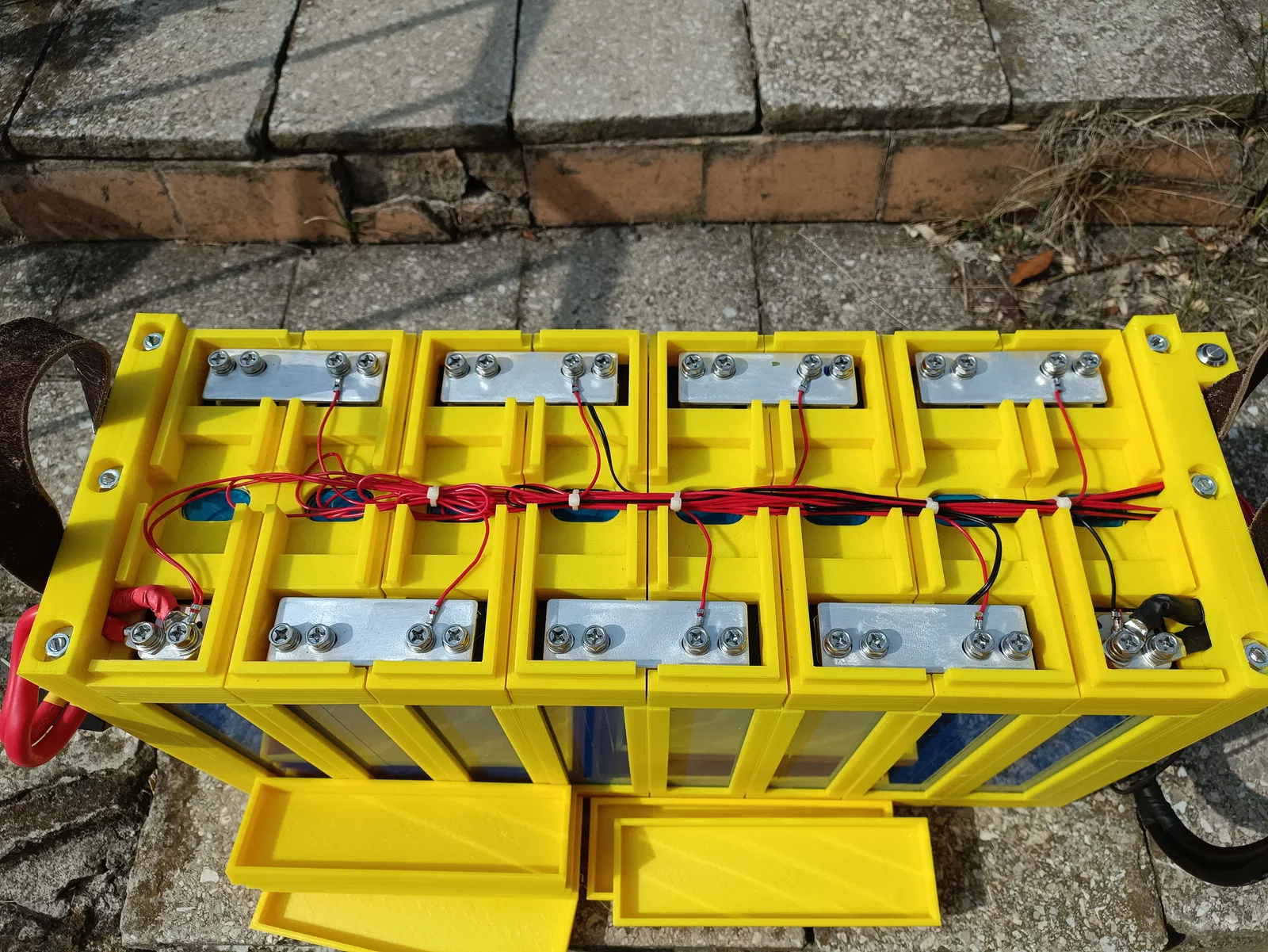

CẬP NHẬT: Đã chỉnh 280ah-cell-top-1|2 để chừa thêm khoảng trống bên dưới busbar

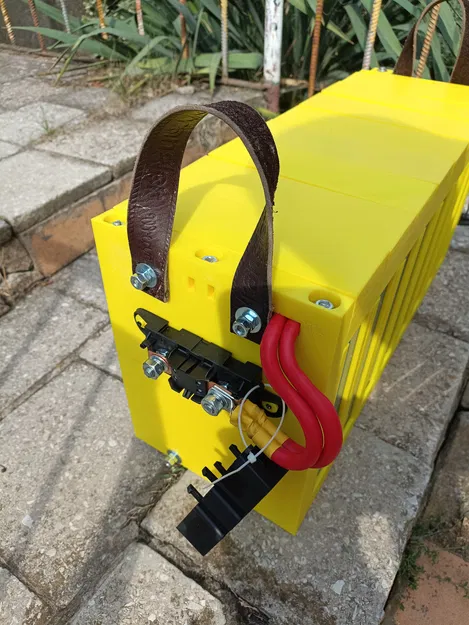

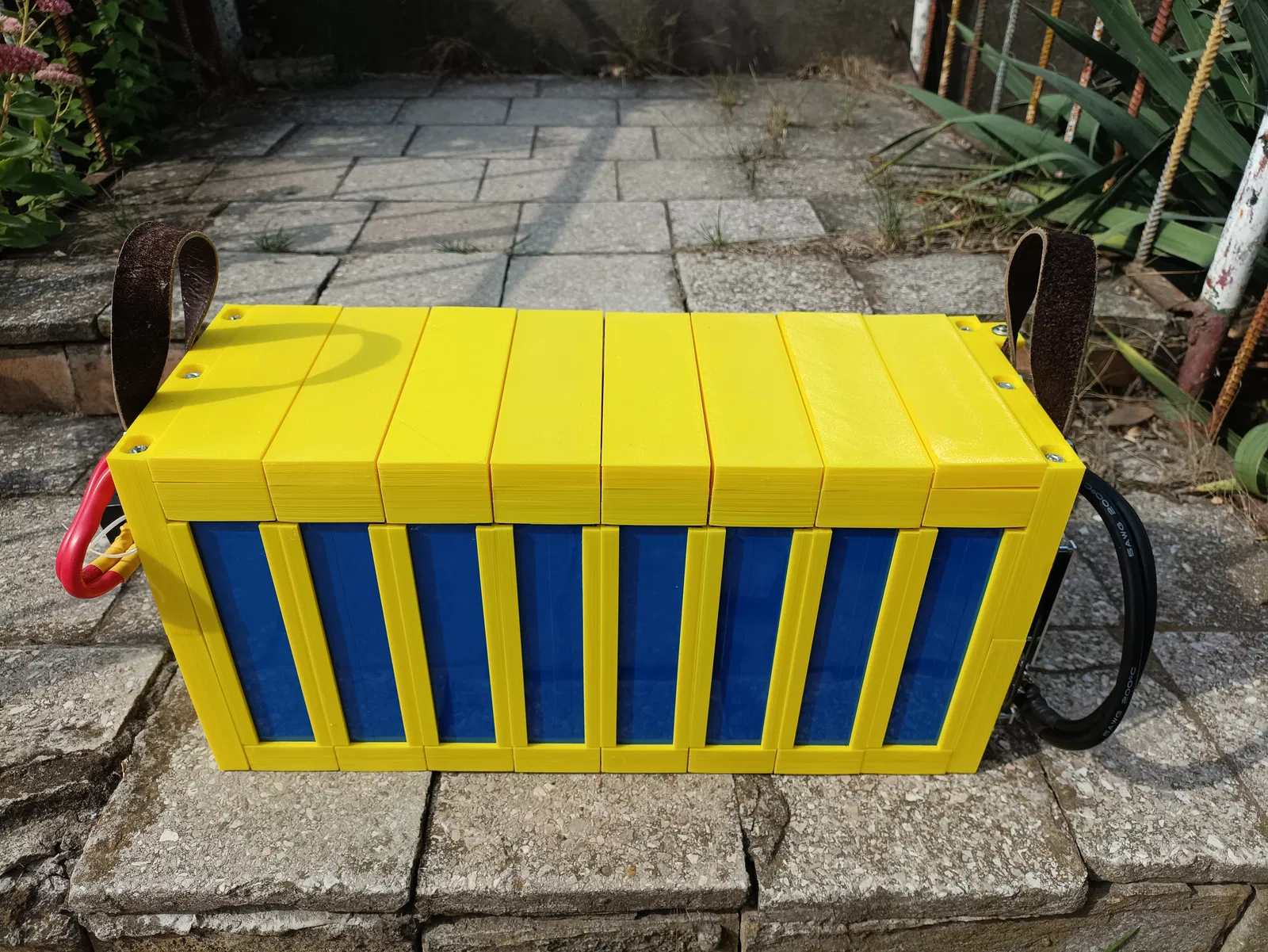

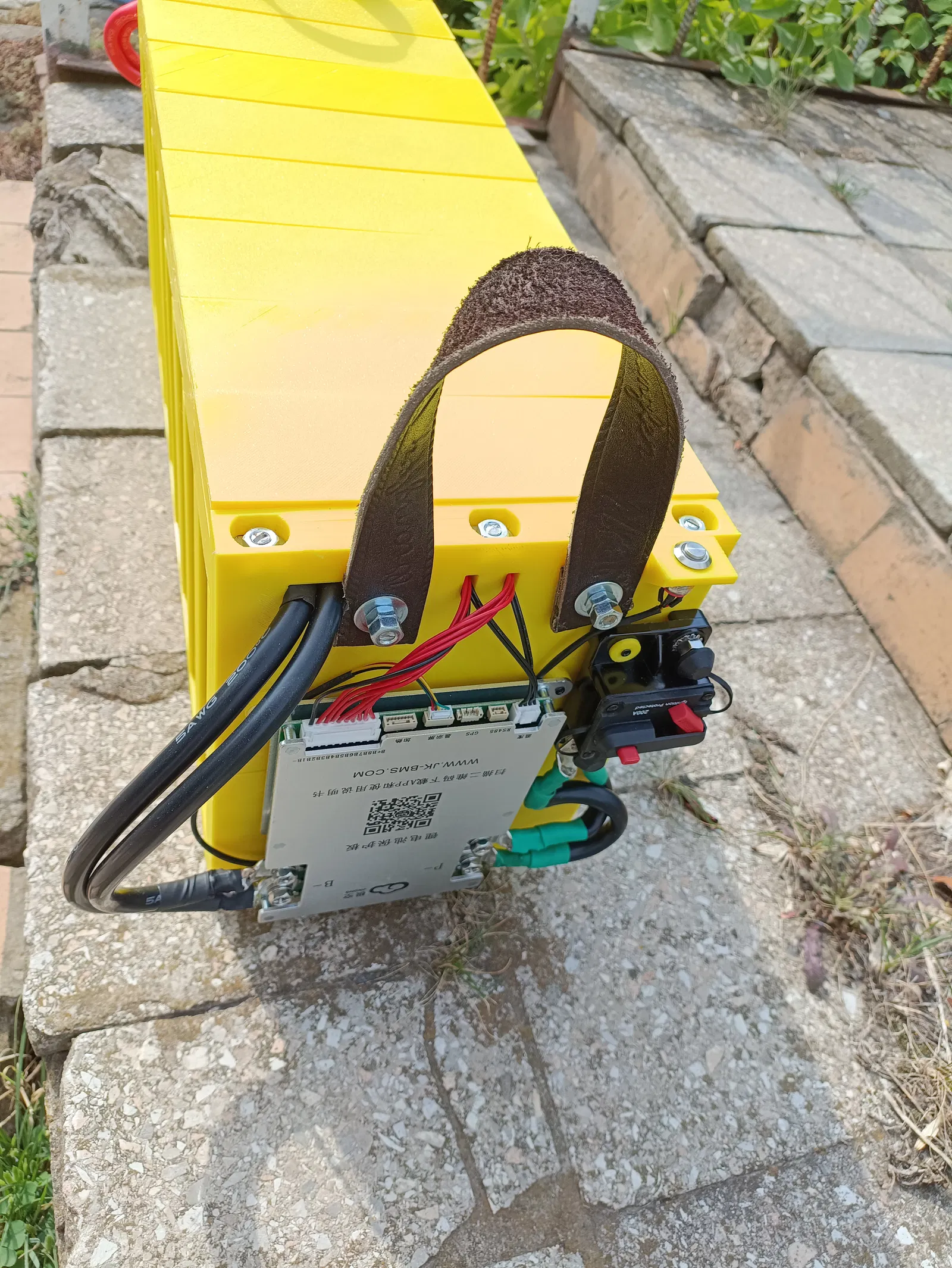

Đây là thiết kế của mình cho một bộ pack cell dạng modular dùng cell LiFePO4 230Ah/280-315Ah.

Mình dùng ty ren M6, long đền 18mm (14mm) và tán M6.

PLA dùng ổn, trừ khi trường hợp sử dụng của bạn gặp nhiệt độ cao hơn mức vật liệu này chịu được.

Cài đặt in (Print Settings)

Rafts: Không

Supports: Có (chỉ phần top của cell)

Resolution: 0.2

Infill: 15 (25 cho các phần mặt trước và mặt sau)

Filament: Kingroon PETG

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
16
Tổng dung lượng
365,8 KB
File lớn nhất
67,1 KB
