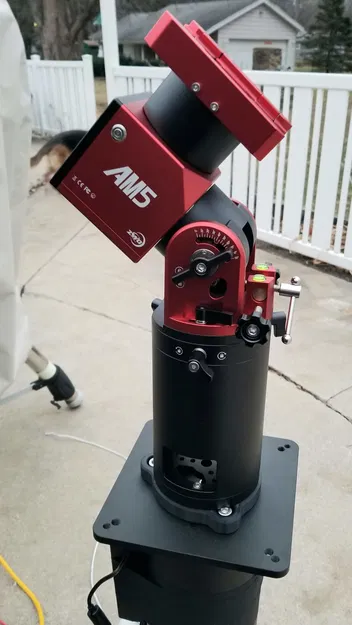

Adapter pier ZWO AM5 PE200 cho pier iOptron (Permanent Pier/Tri-Pier)
Adapter giúp gắn ZWO PE200 pier extension của ngàm ZWO AM5 lên iOptron Permanent Pier hoặc iOptron Tri-Pier. Không phù hợp Tri-Pier 360 bản cũ, nhưng dùng được với Tri-Pier 360A. Khuyến nghị in 100% infill.
Mô tả

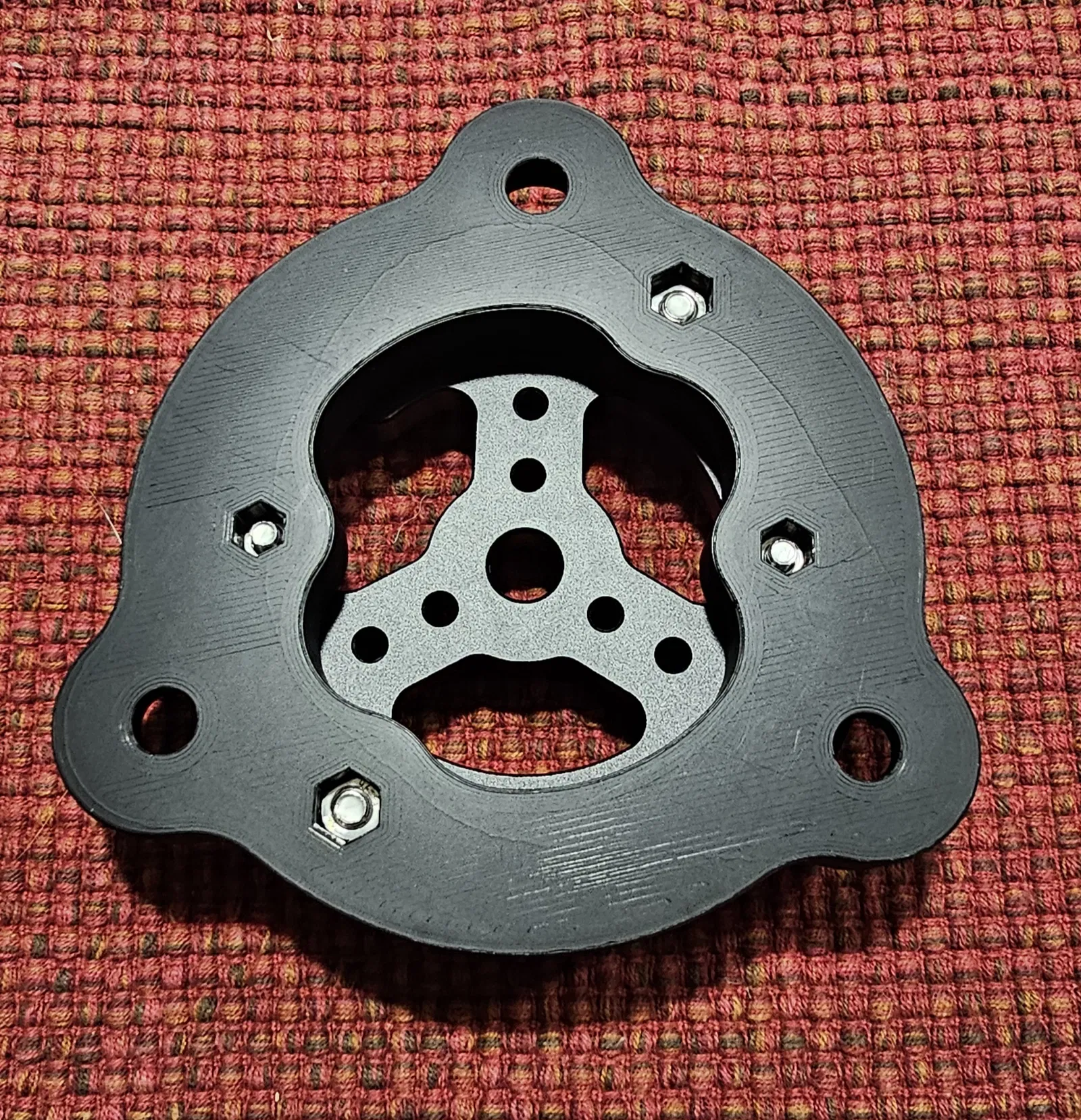

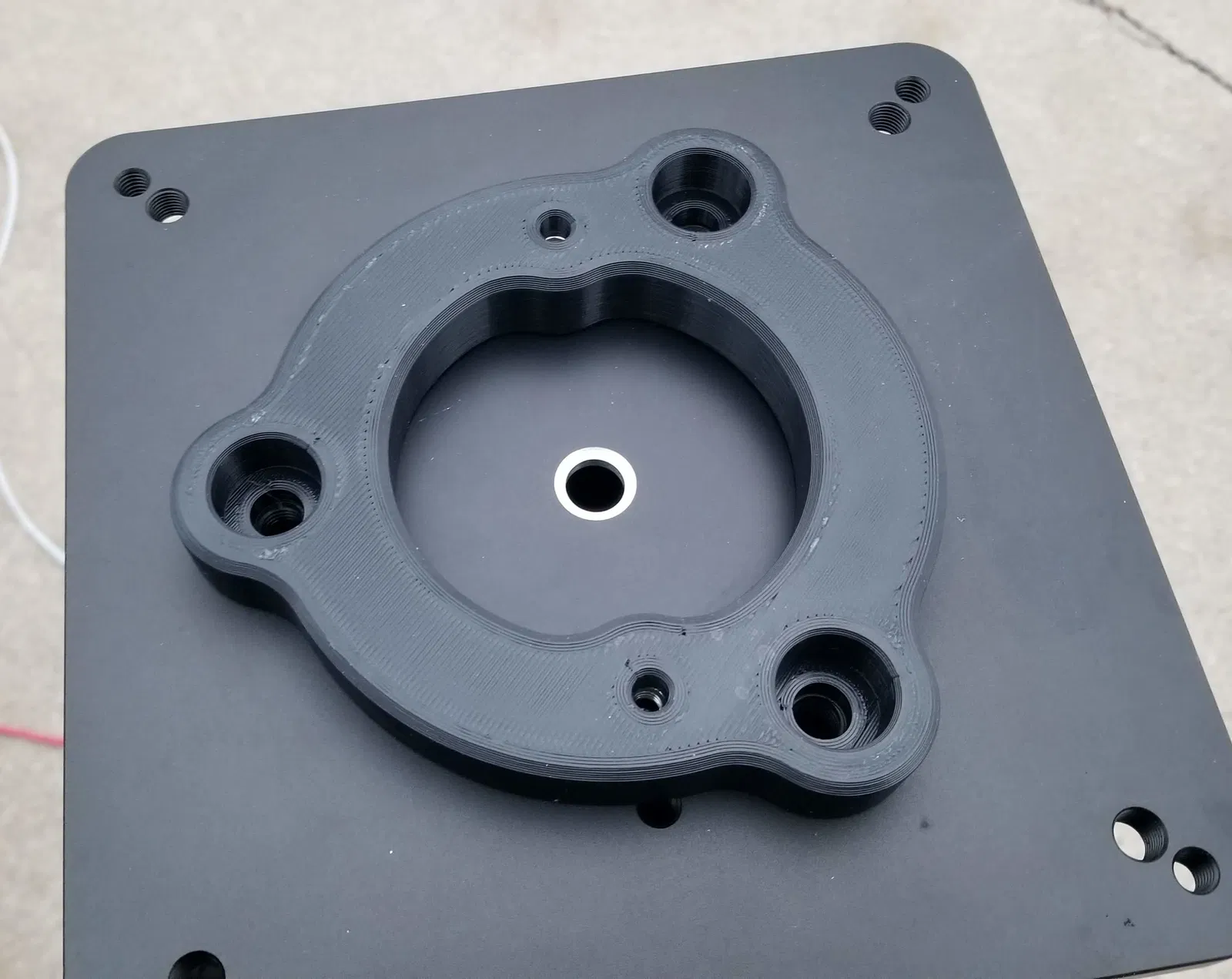

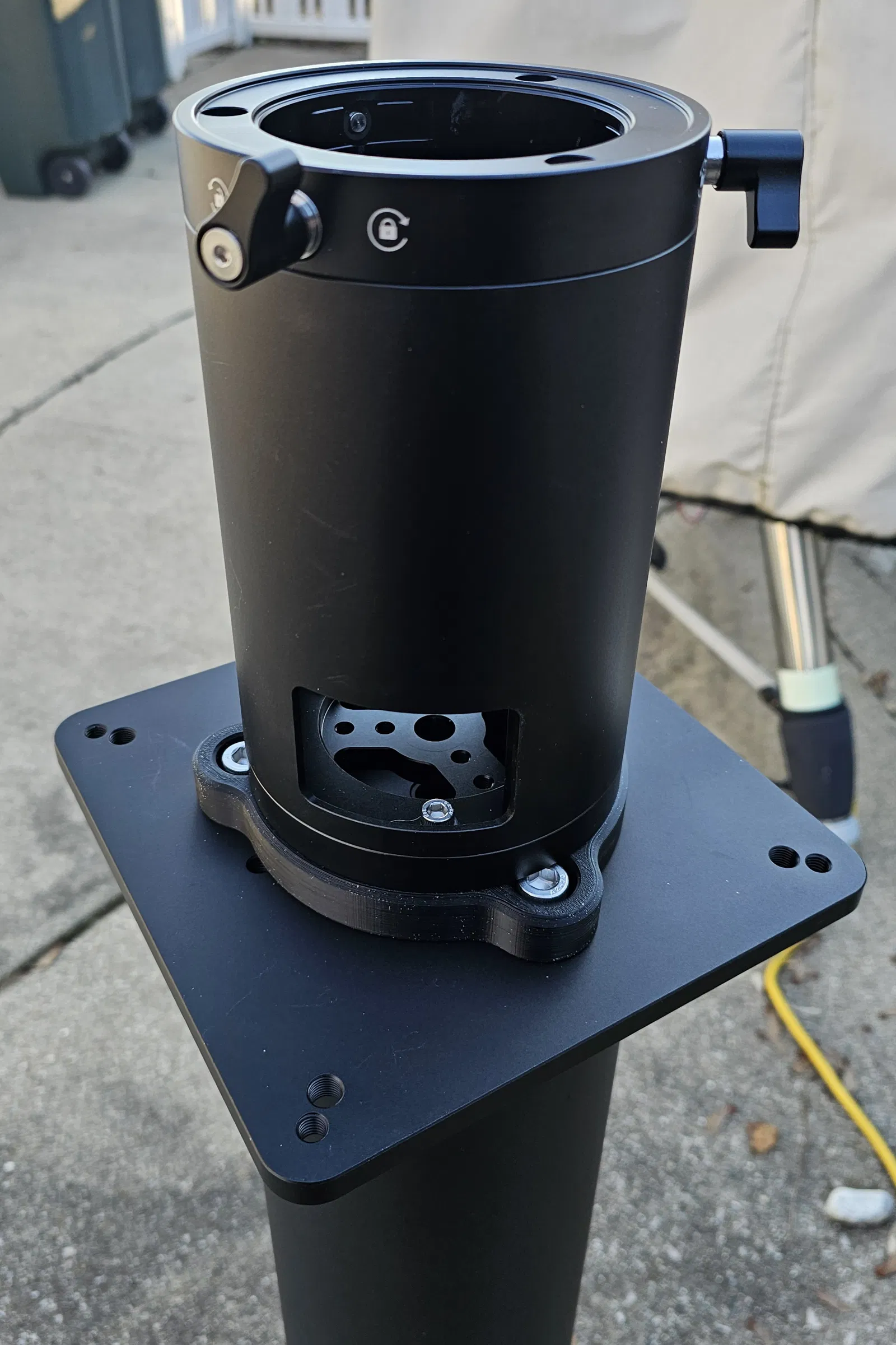

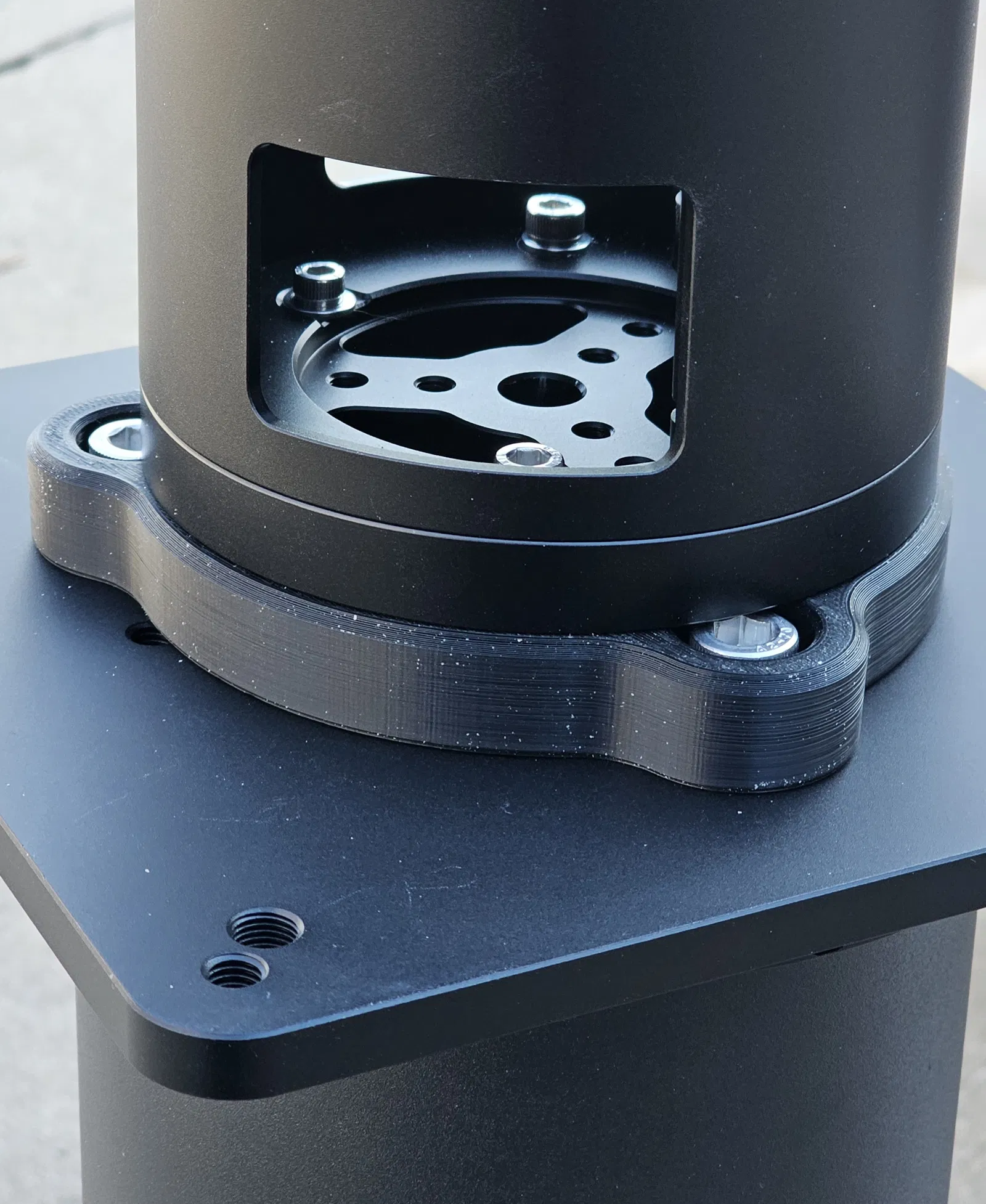

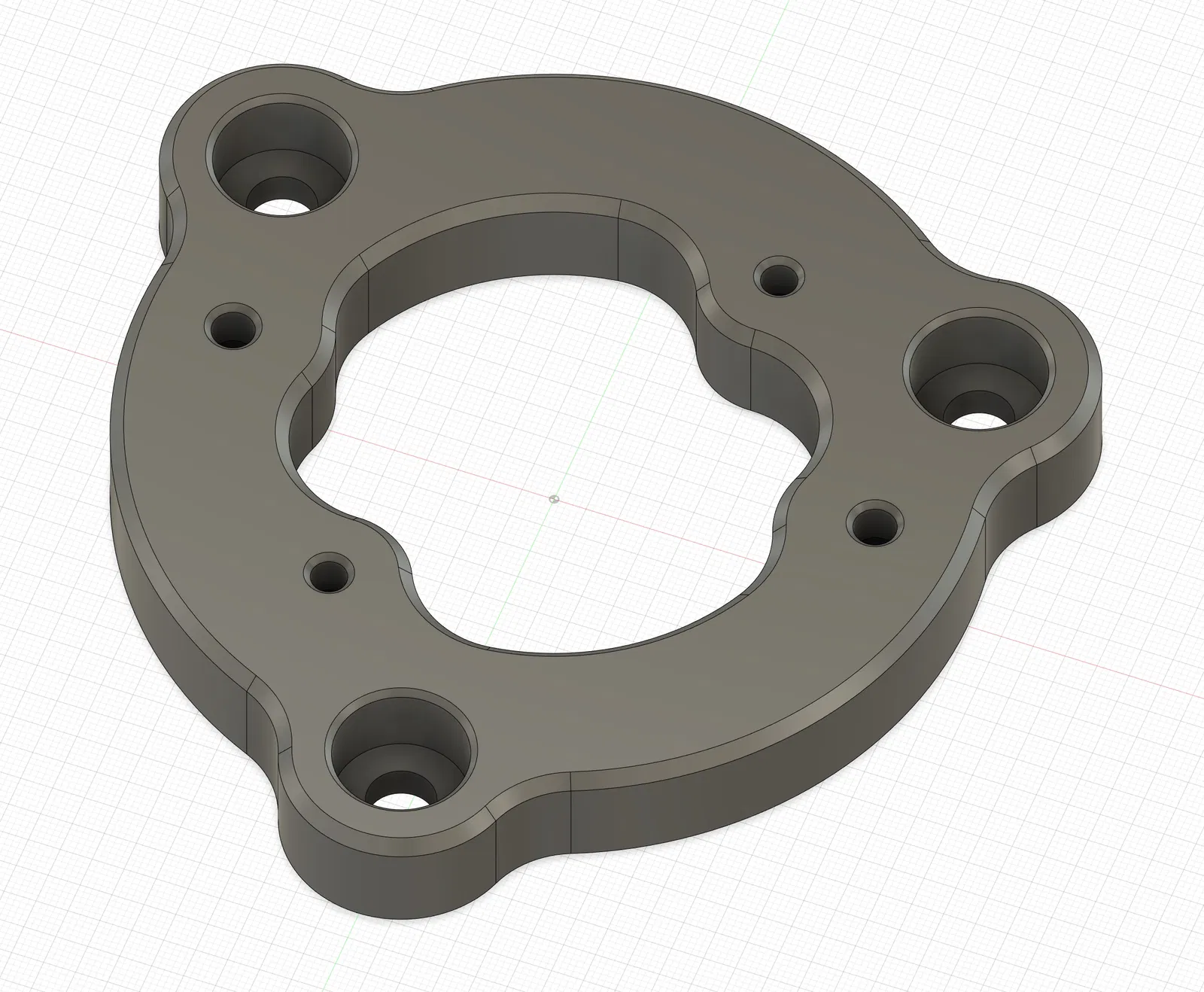

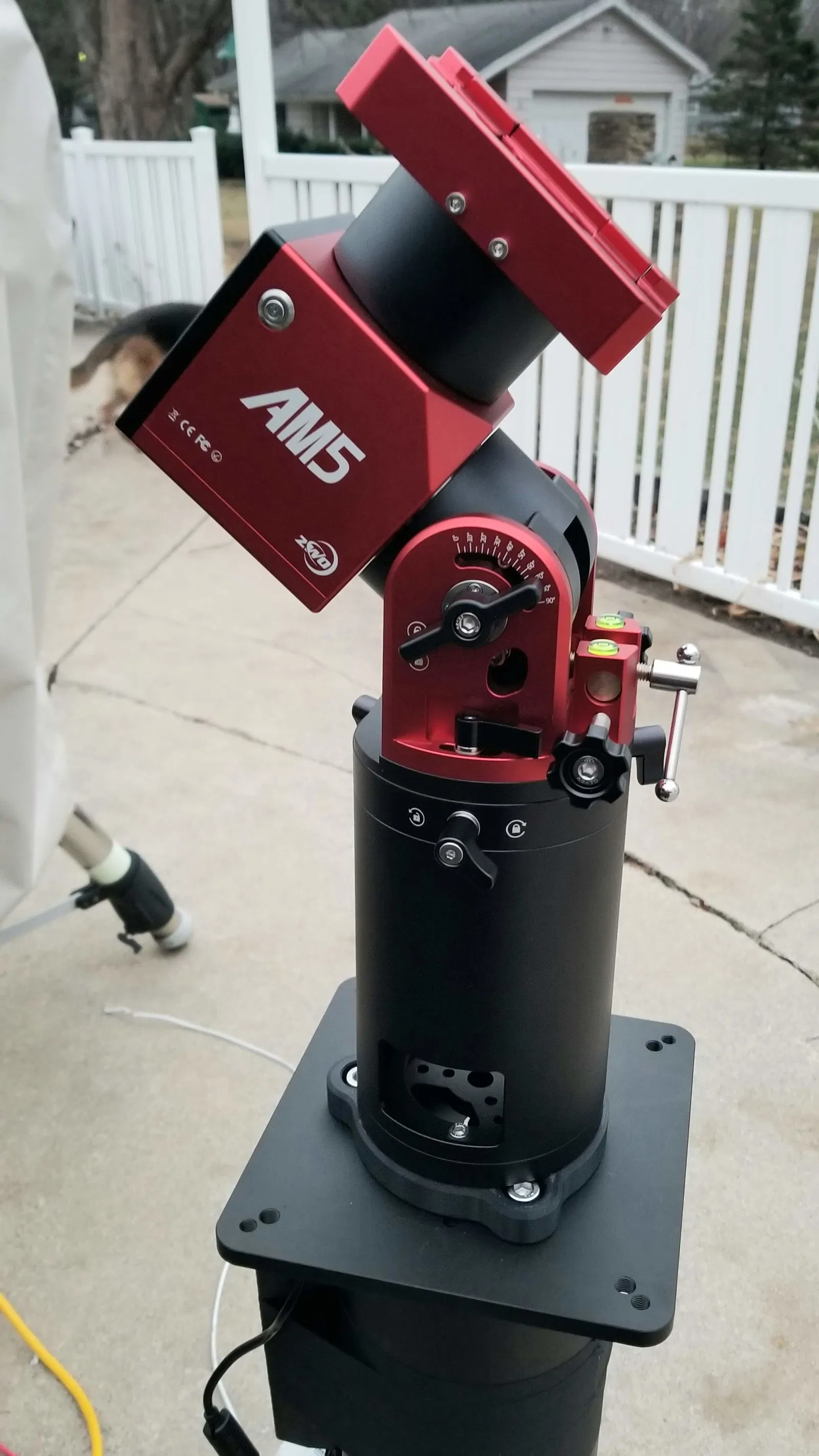

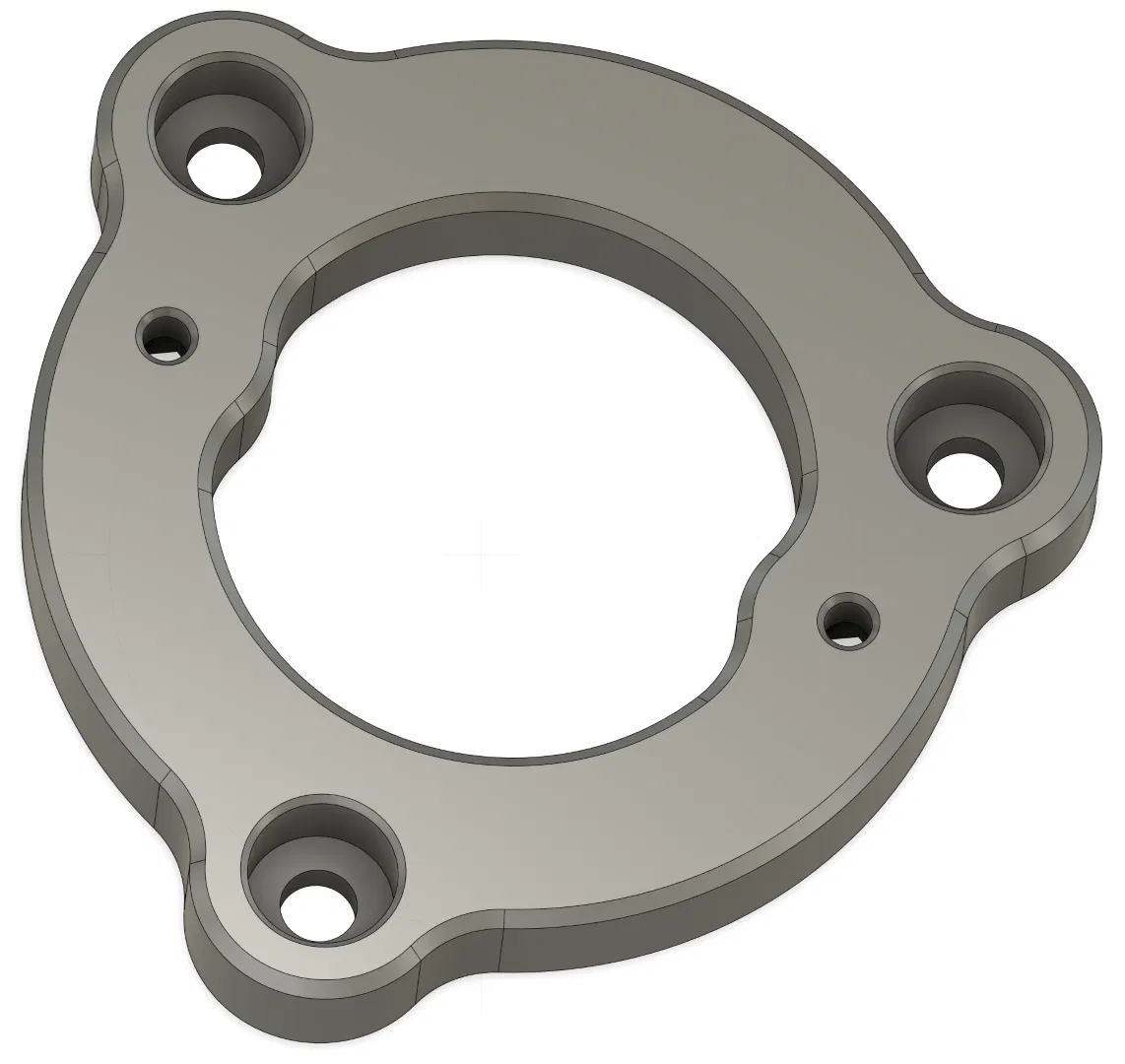

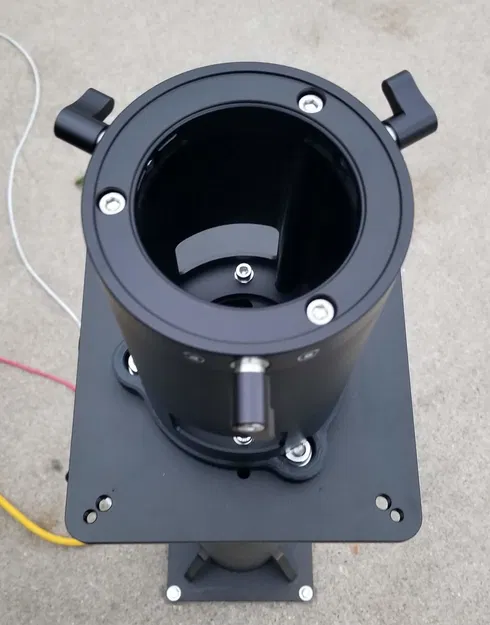

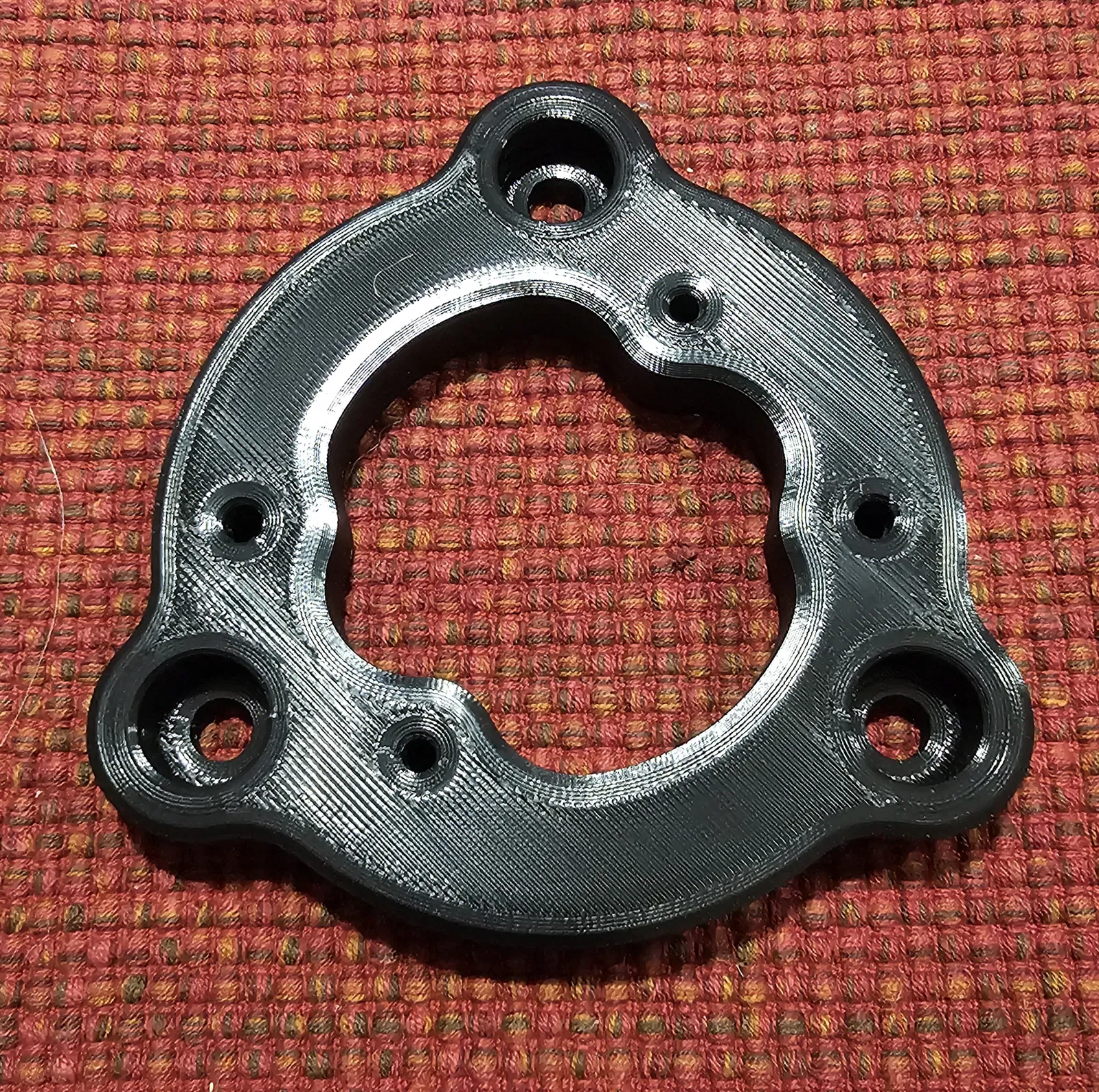

Adapter này dùng để nối phần pier extension ZWO PE200 (cho ngàm ZWO AM5) vào pier của iOptron, cụ thể là iOptron Permanent Pier hoặc iOptron Tri-Pier. Lưu ý: nó không khớp với bolt pattern của iOptron Tri-Pier 360 bản cũ (giờ đã ngừng sản xuất), nhưng sẽ khớp với bolt pattern của bản thay thế mới iOptron Tri-Pier 360A.

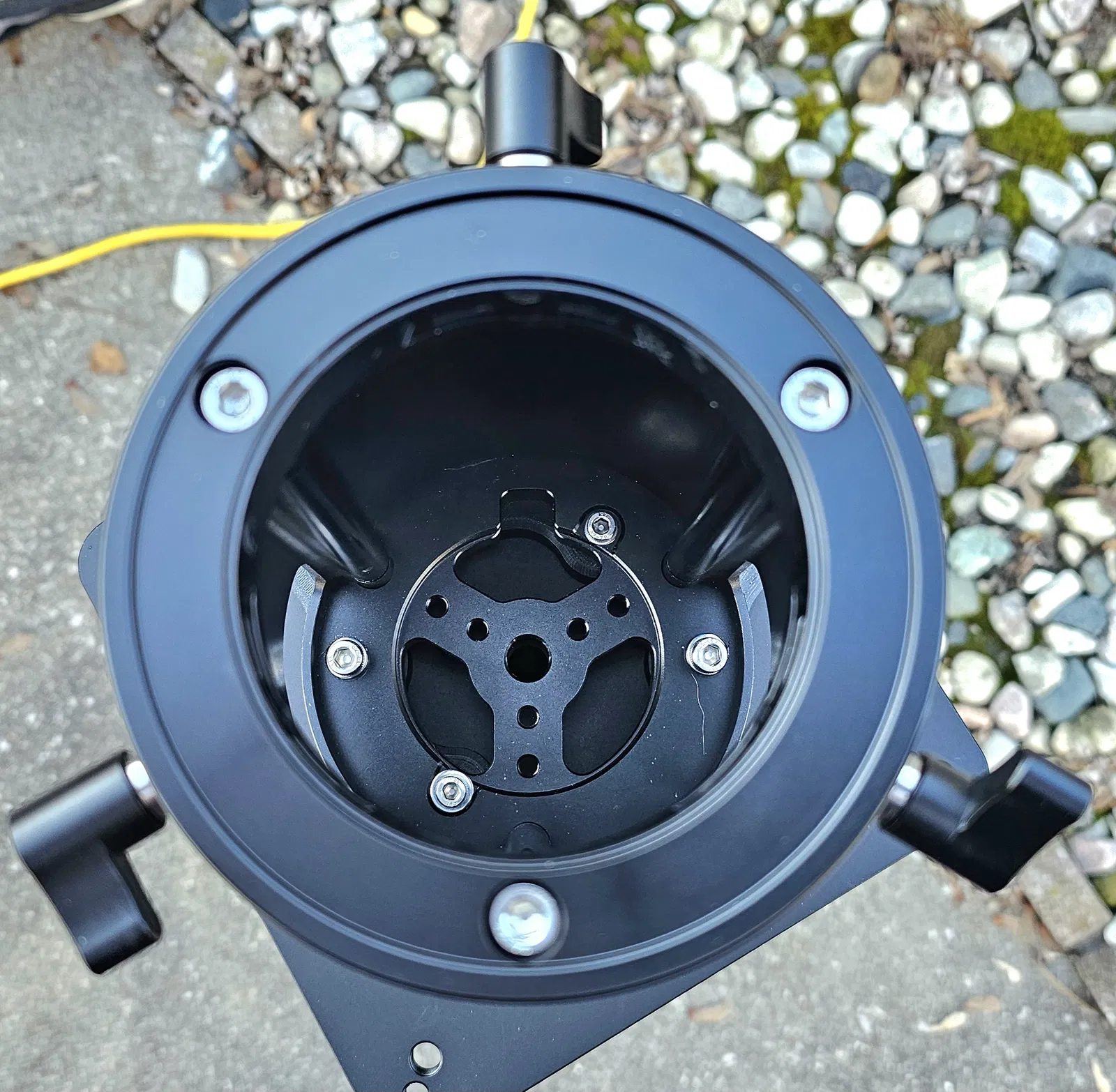

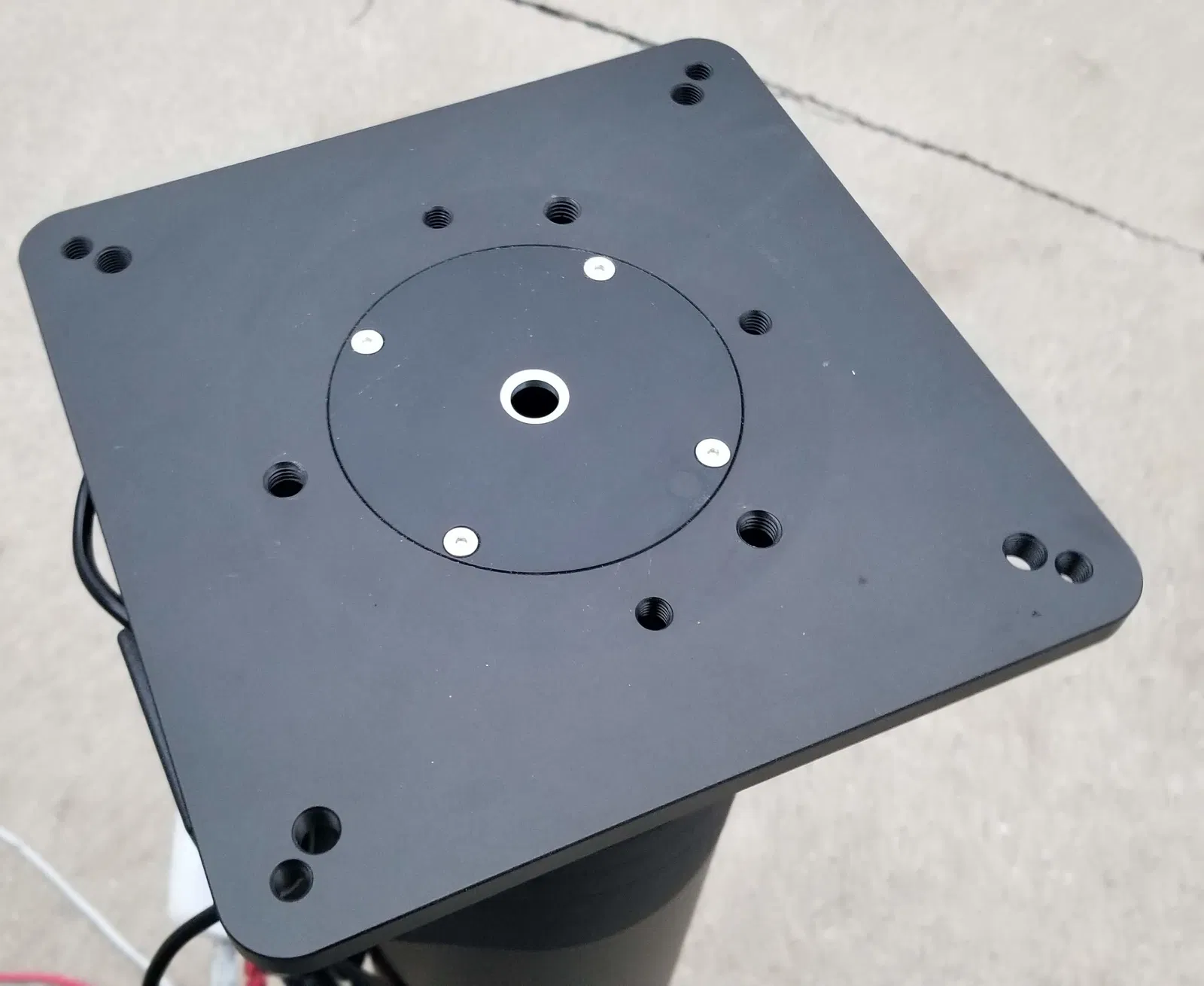

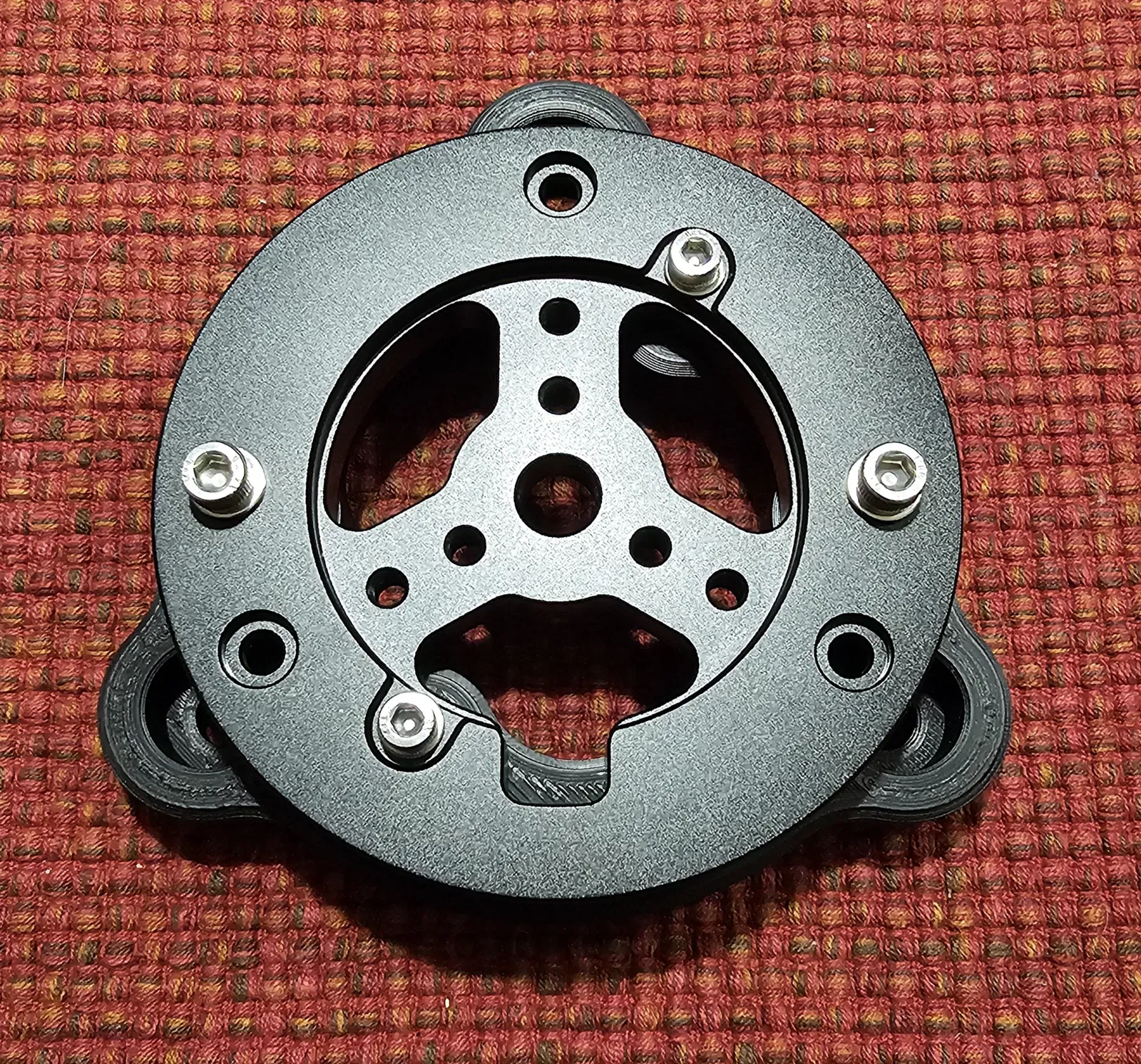

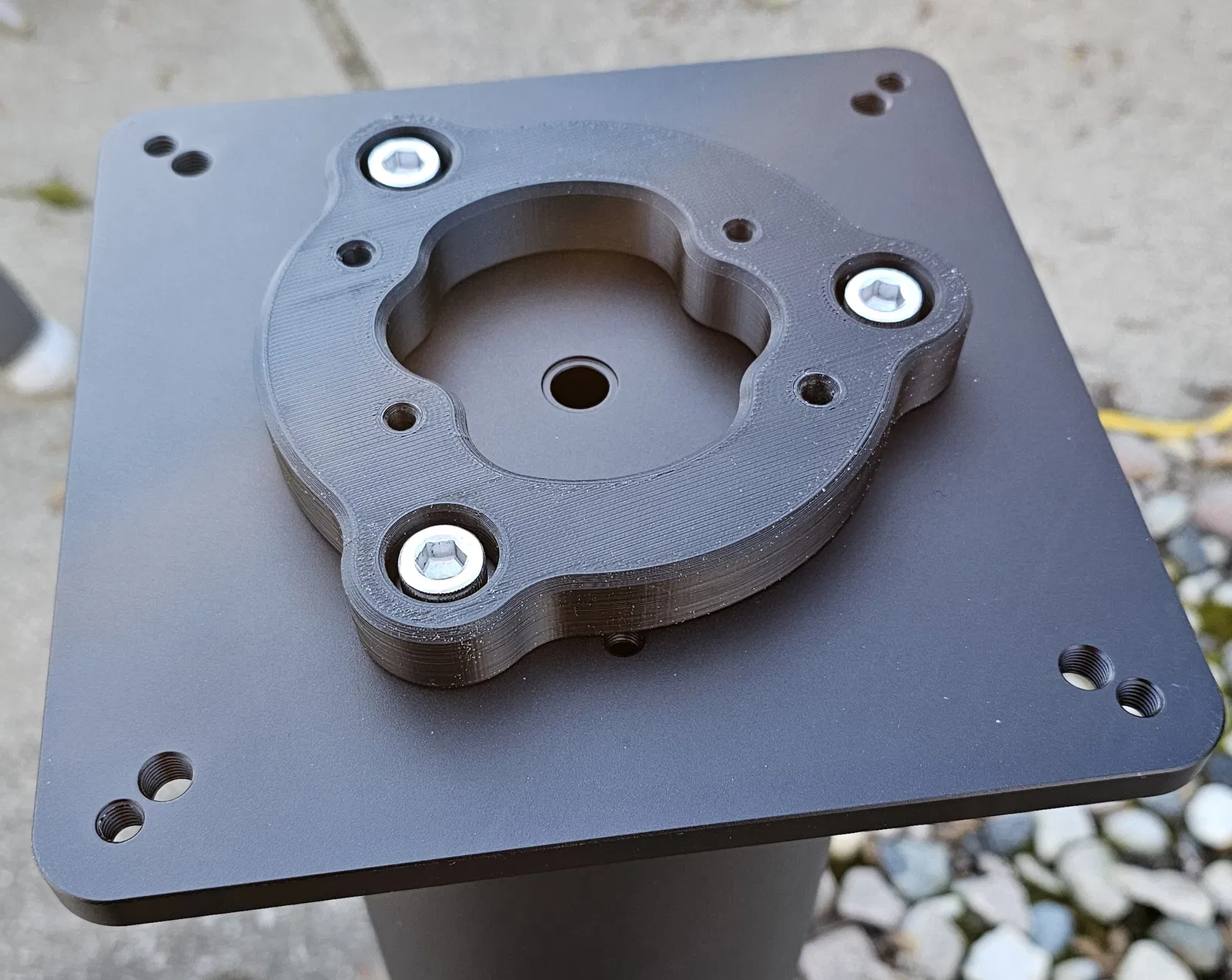

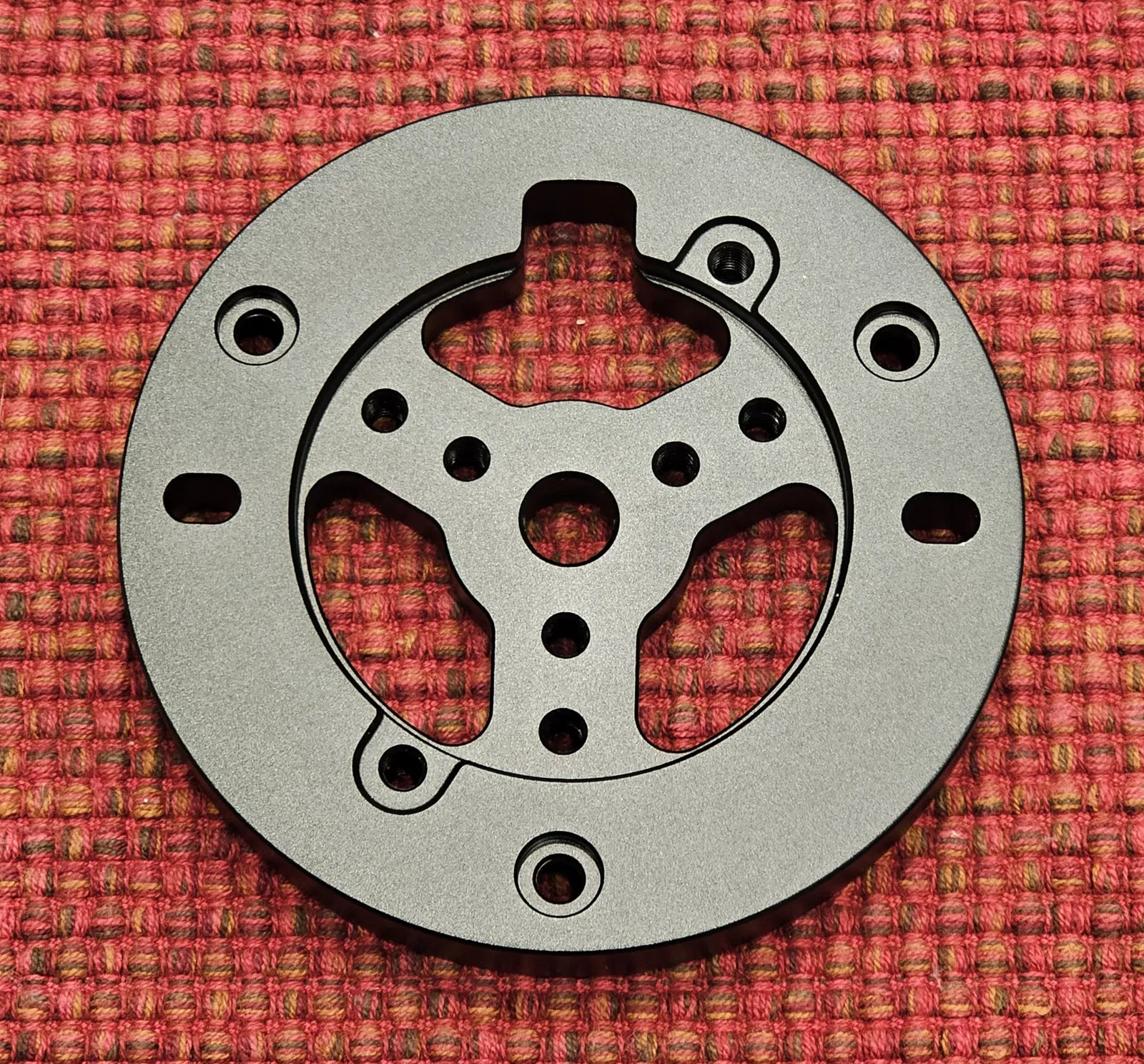

ZWO PE200 được thiết kế để có thể gắn lên tripod của cả SkyWatcher và iOptron. Với tripod iOptron, sẽ có 2 lỗ/slot cách nhau 100.5mm. Cách này dùng được với một số tripod iOptron, nhưng các lỗ đó lại không có trên iOptron Permanent Pier hoặc iOptron Tri-Pier. Adapter này giải quyết đúng vấn đề đó.
Bạn sẽ cần (đã cập nhật):

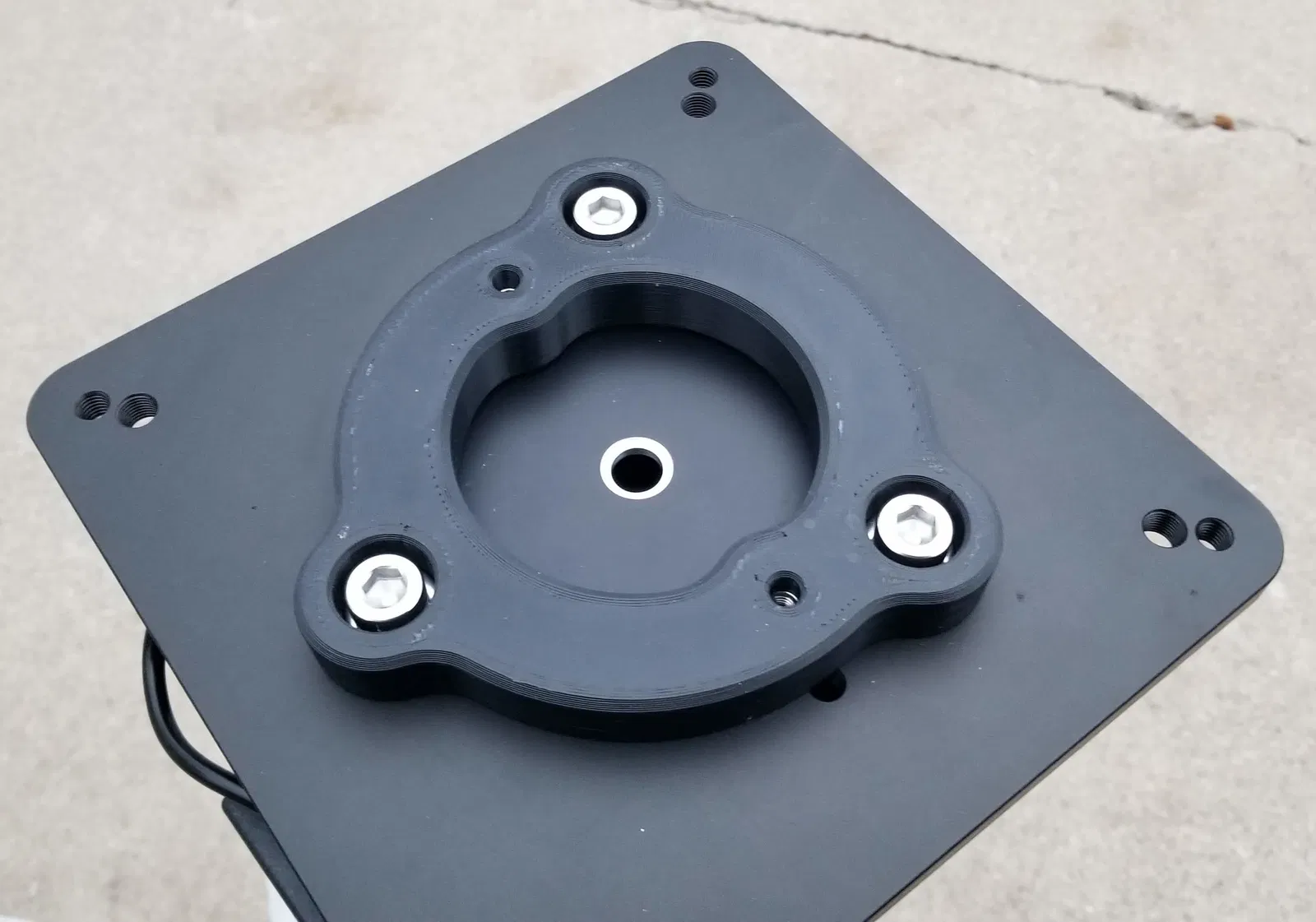

3X M10x20 socket head cap screws
3X M10 flat washers

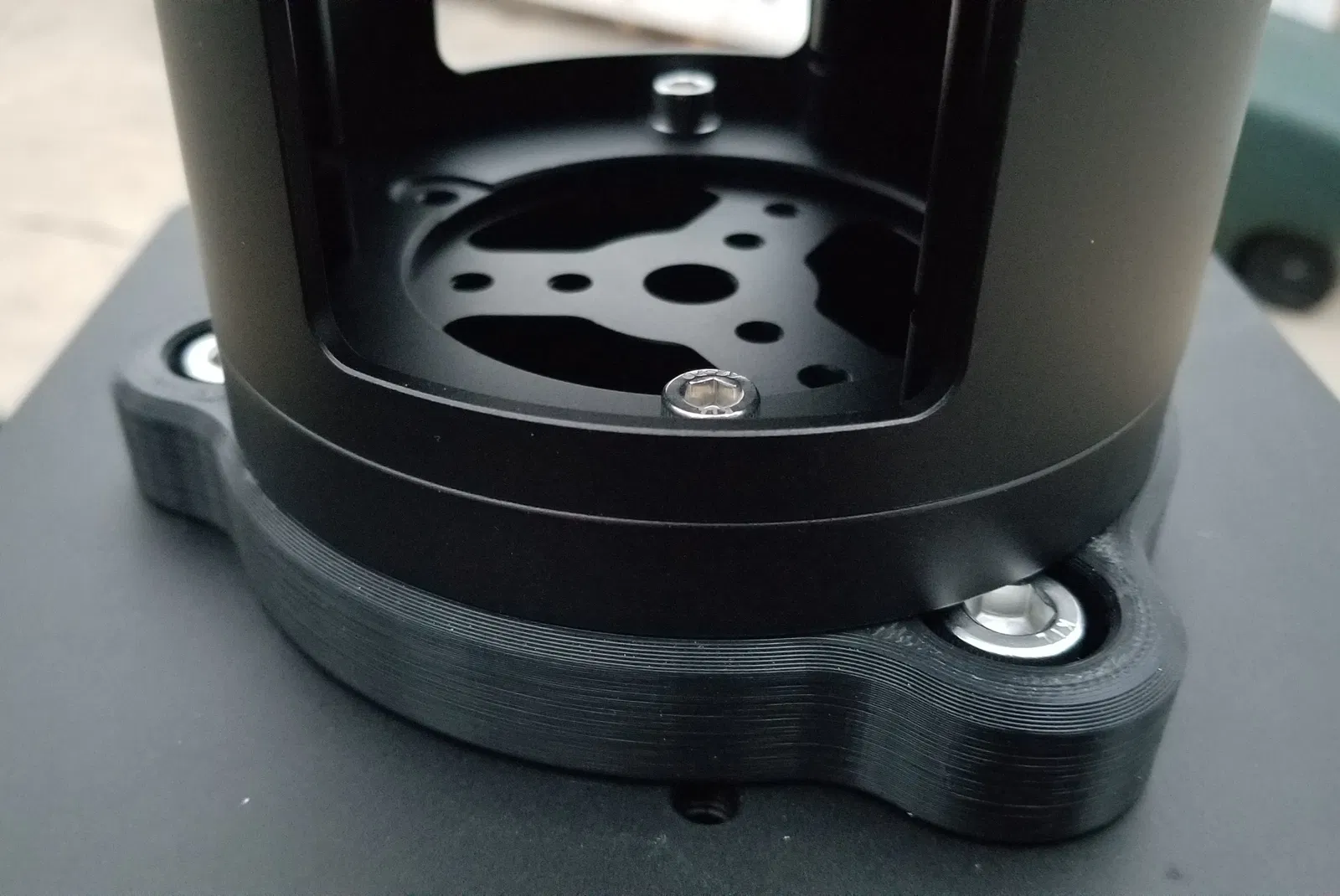

2X M6x30 socket head cap screws (M6x25 đi kèm PE200 bị ngắn quá)
2X M5x30 socket head cap screws (cho 2 lỗ offset nhỏ hơn)
2X M6 flat washers
2X M5 flat washers
2X M6 hex nuts
2X M5 hex nuts
Mình in với infill 100% để đạt độ bền và độ cứng tốt nhất.
Gợi ý vật liệu: PLA, PLA+ hoặc PETG. Mình thích PLA+ hoặc PLA Pro vì bền và cứng hơn. Hiện mình đang dùng Polymaker PLA Pro.
