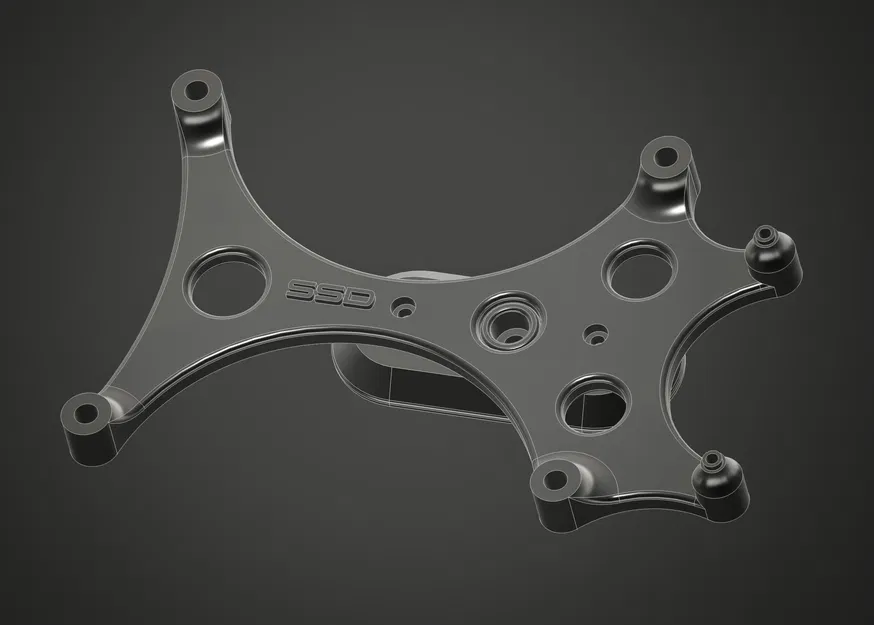

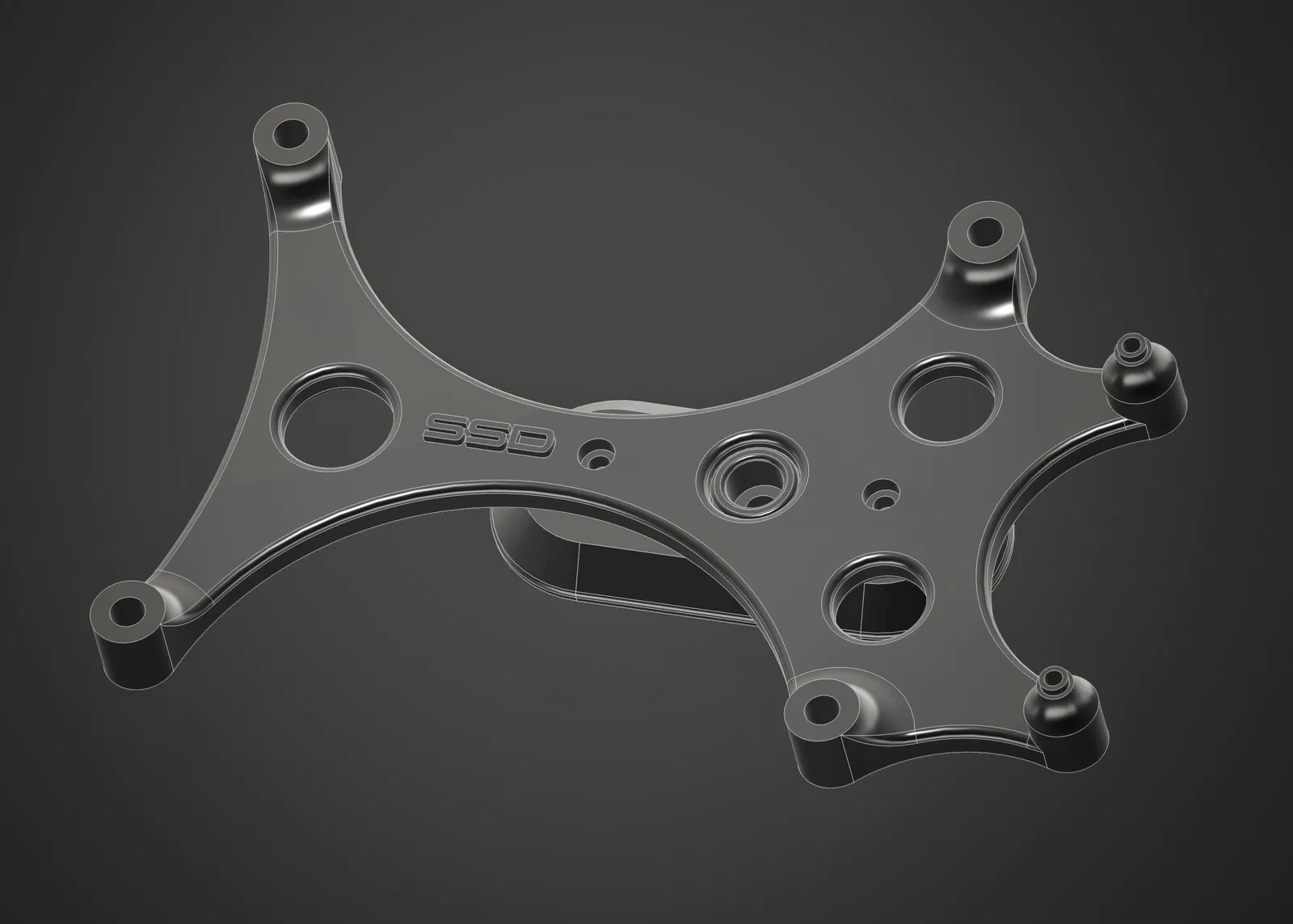

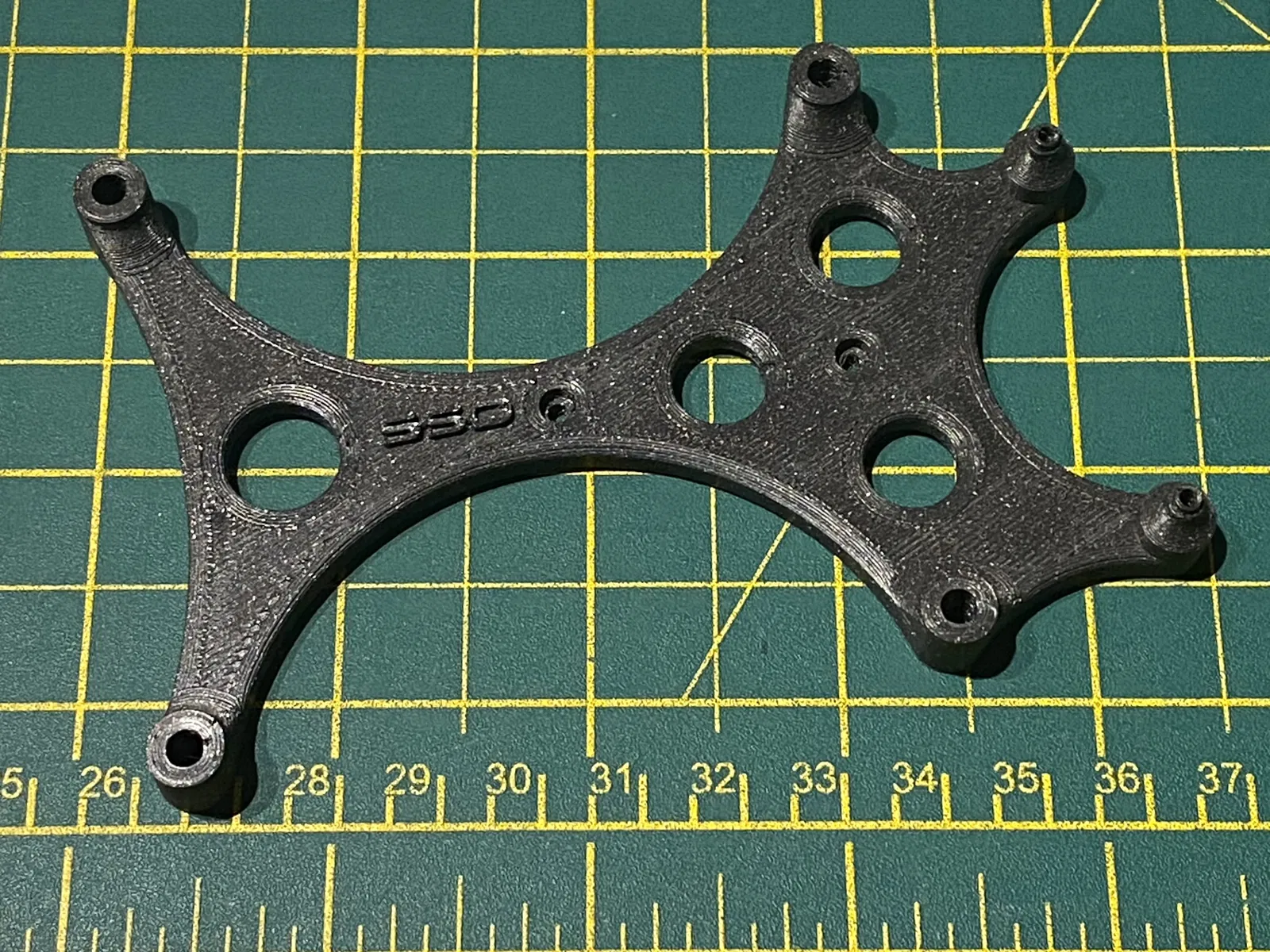

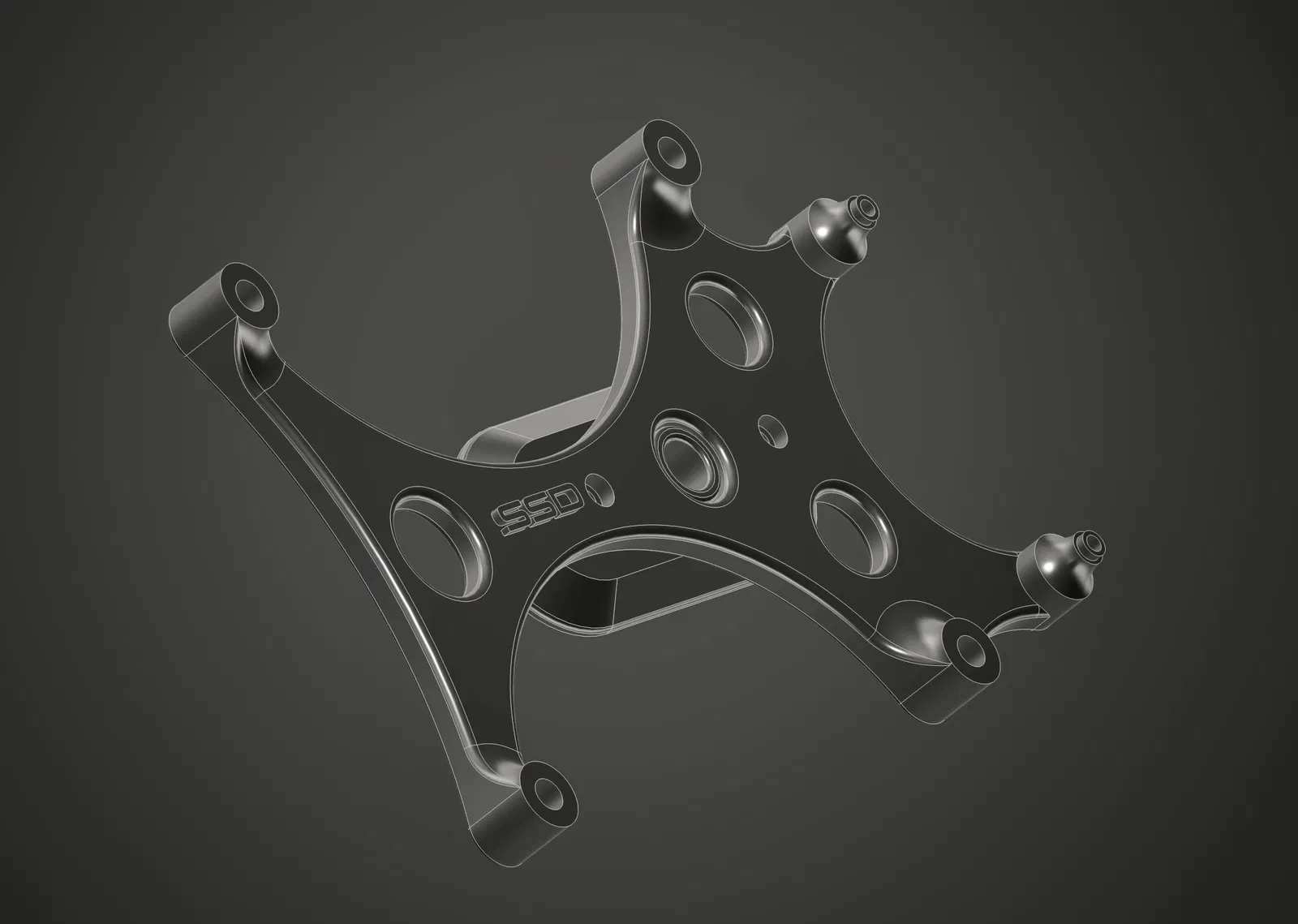

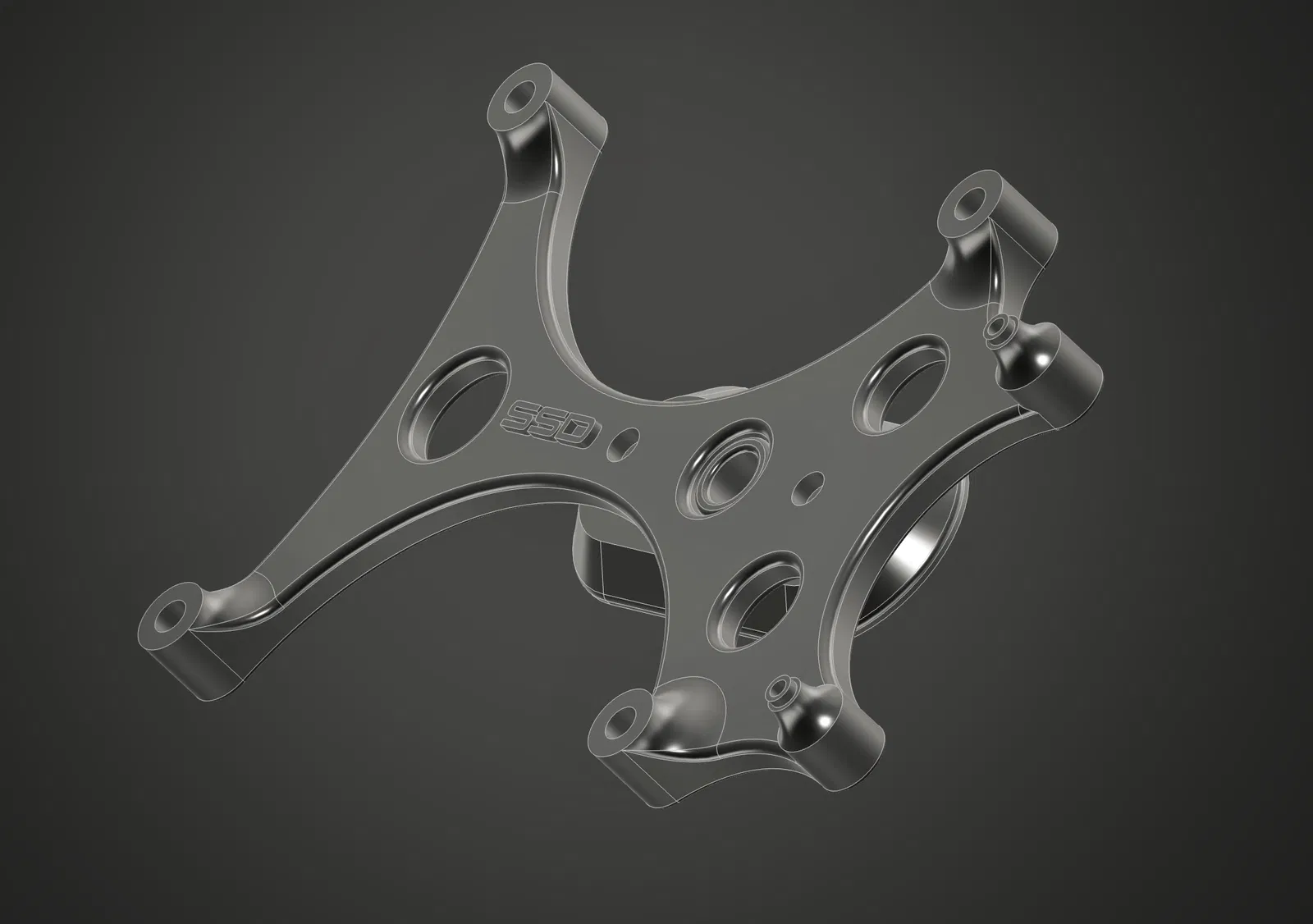

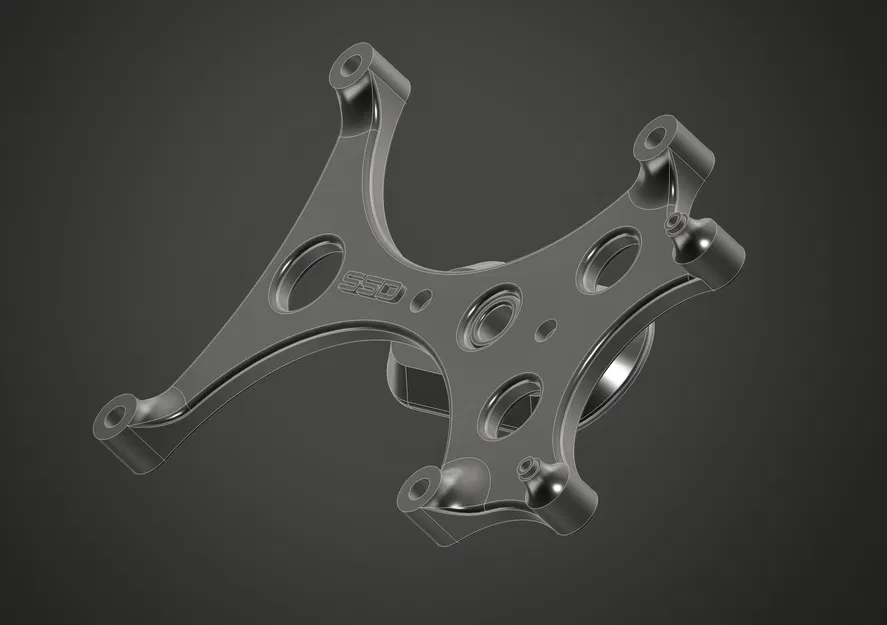

Giá đỡ SSD 2.5 cho DIN Rail + Universal Mount (Klipper) cho Sovol/Voron (Orico)

…Nhớ bấm like & đăng “make” nha, mình rất muốn xem thành phẩm bạn in ra!

Biến chiếc printer chạy Raspberry Pi của bạn thành một “cỗ máy” dùng solid state! Mấy ổ này nhanh hơn & đáng tin cậy hơn nhiều so với SD card—vốn có số lần đọc/ghi khá giới hạn trước khi hỏng!

Đừng để mất cả hệ thống vì chuyện đó; tăng dung lượng lưu trữ & làm máy phản hồi nhanh hơn với storage tốc độ cao! Biết đâu bạn cũng đang có sẵn một cái nằm đâu đó!

Model này được thiết kế để dùng với PCB board lấy từ một hộp ổ Orico 2.5" giá rẻ.

HOẶC

Không dùng Orico cũng được—dùng SATA/USB adapter của bạn.

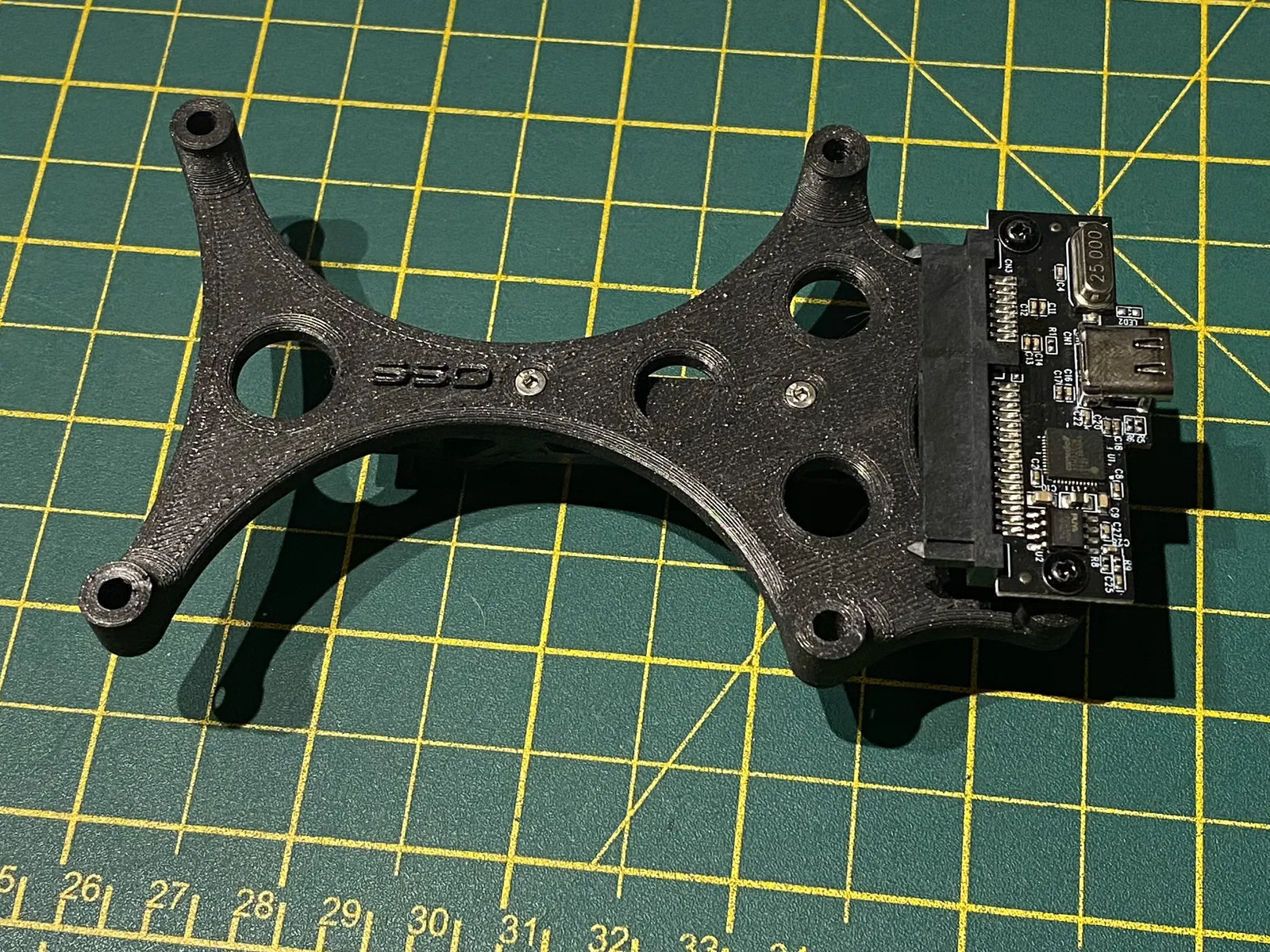

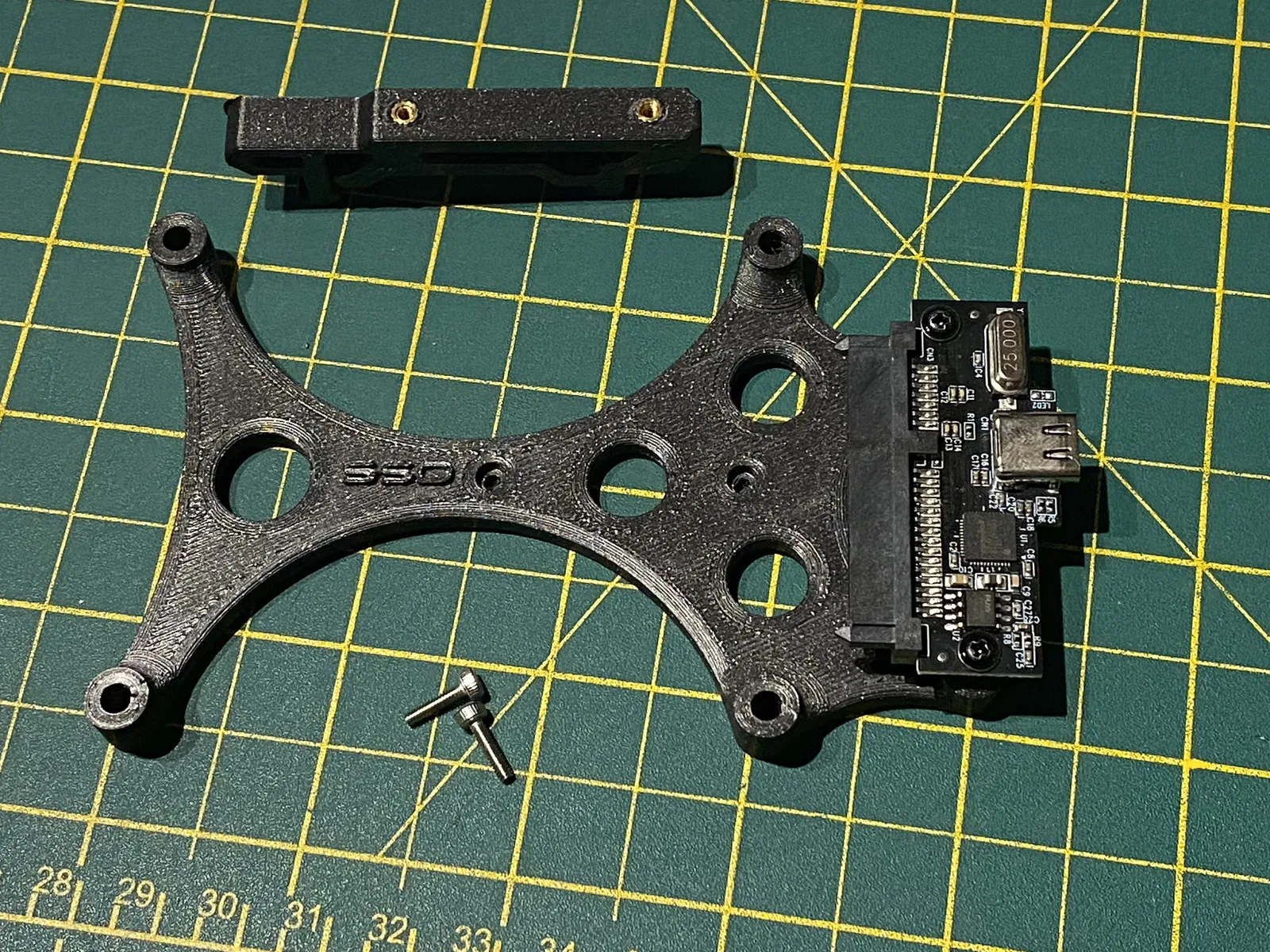

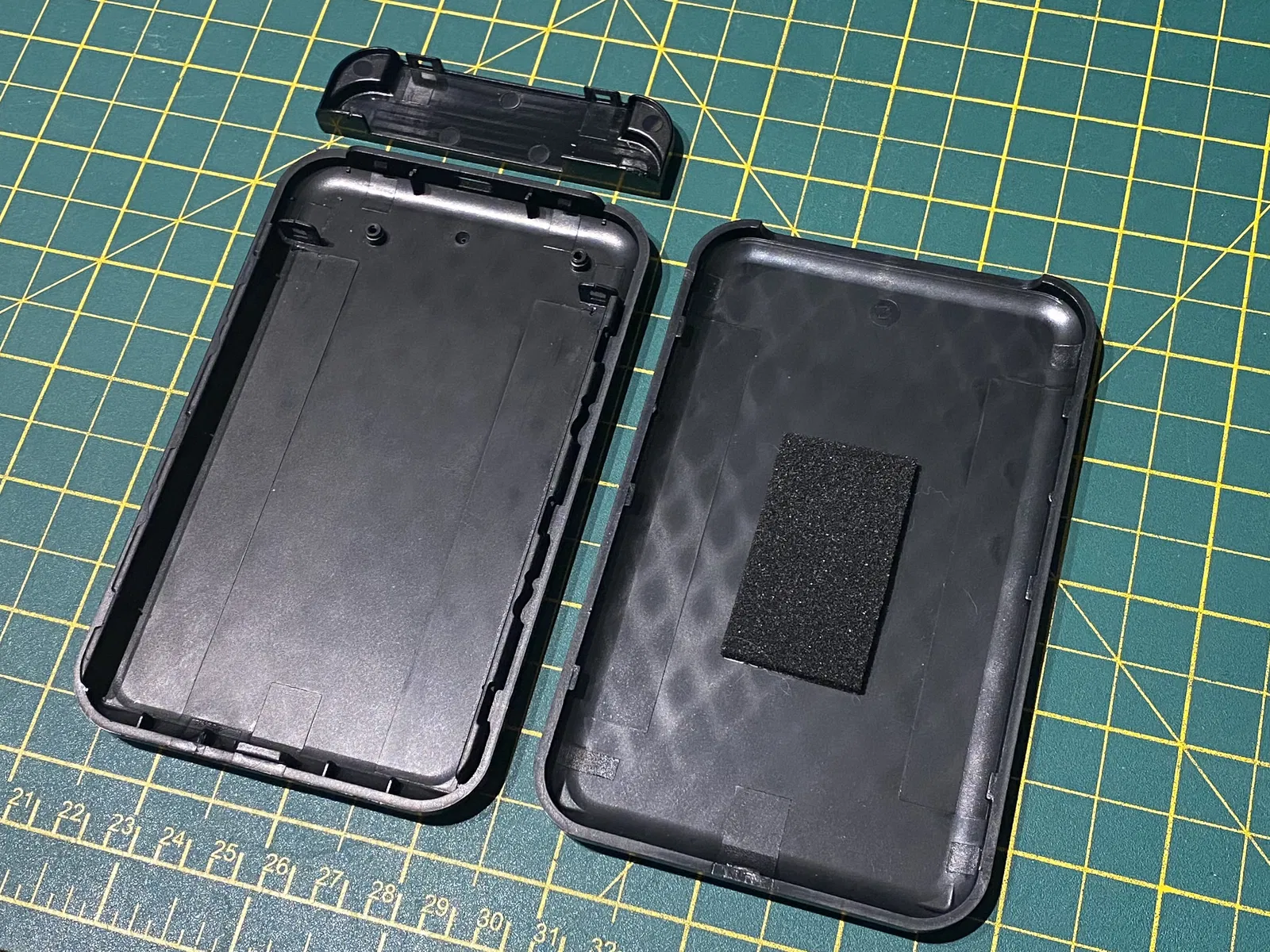

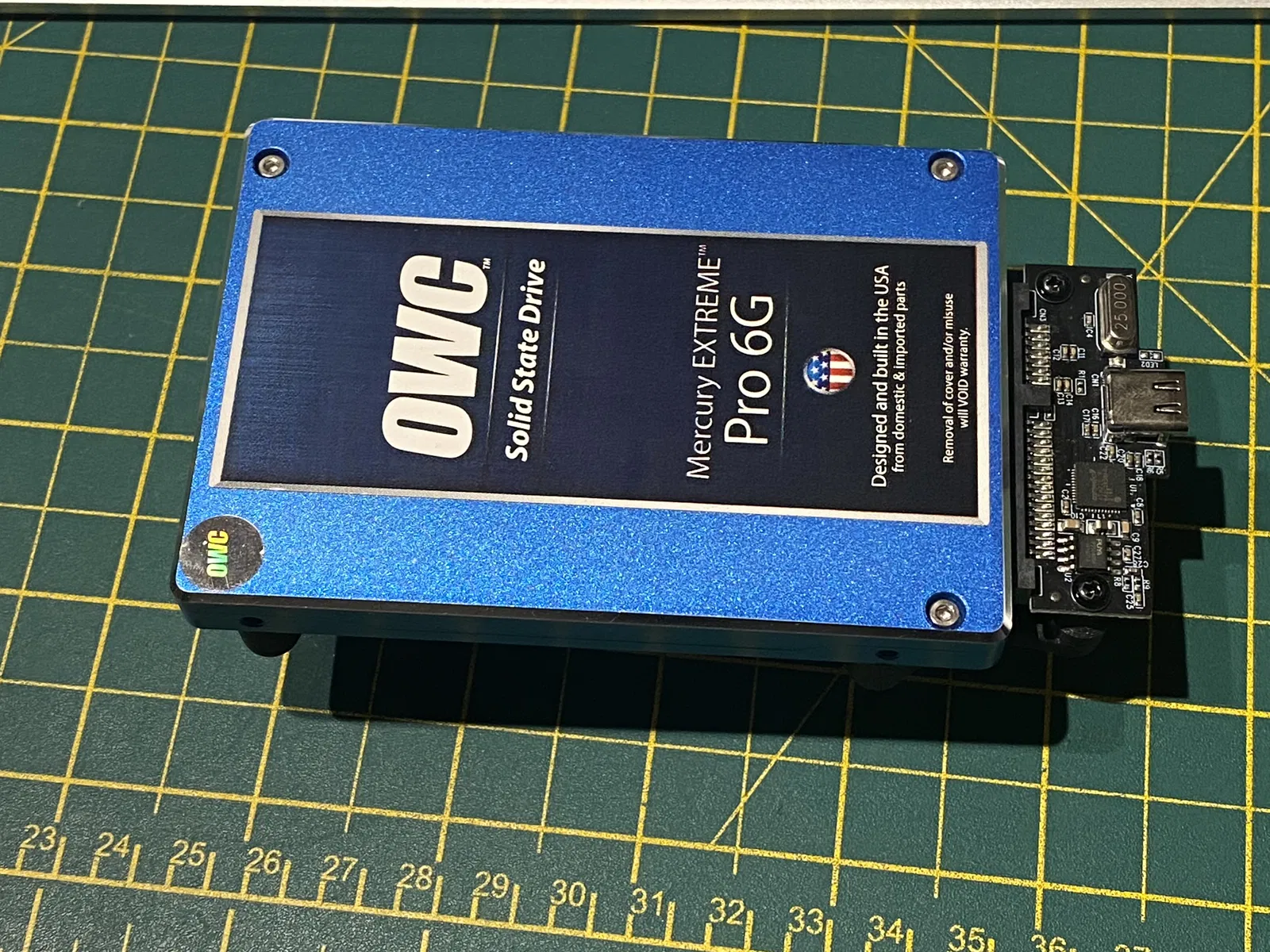

Để dùng với món ORICO: chỉ cần mở hộp, tháo nắp nhựa (bên trái rồi bên phải), rồi gắn PCB lên mount bằng đúng các con ốc zin của cái case.

Phiên bản mình dùng là model 2520C3-V1-BK với ASIN B0BM9N9VRD.

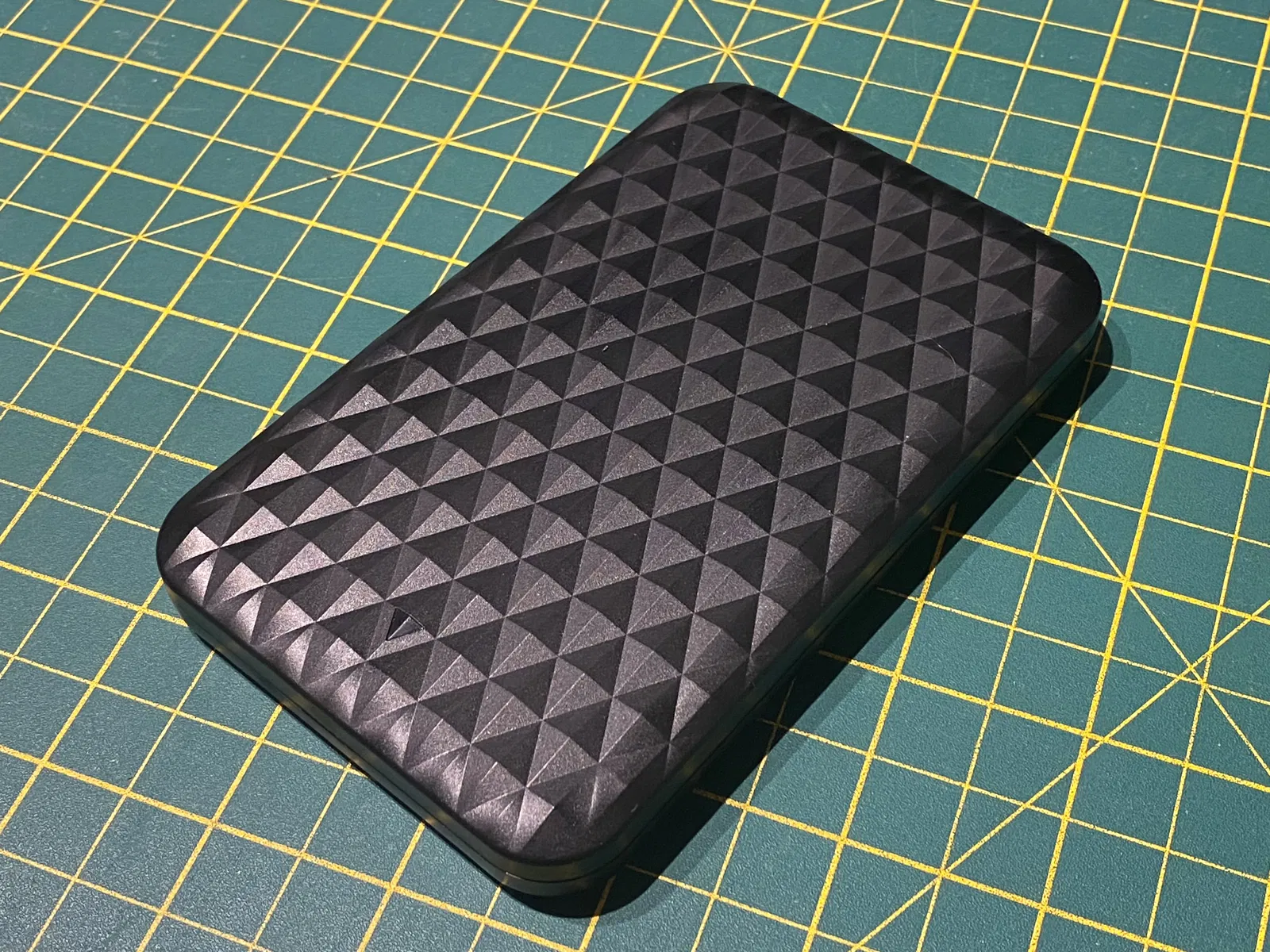

Tìm trên amazon: ORICO 2 5" Hard Drive Enclosure USB C, 6Gbps USB 3.1 Gen 1 External Enclosure 2.5 for SSD & HDD 9.5mm/7mm up to 6TB UASP Support SSD Enclosure with USB Cable, Tool-free (Black, 2520C3)

Dù vậy đa số chắc cũng dùng chung loại PCB bên trong. XEM HÌNH!

Bạn sẽ cần:

• 4x ốc M3 đầu nút (dome/button head) dài 12mm – để bắt SSD vào SSD Mount

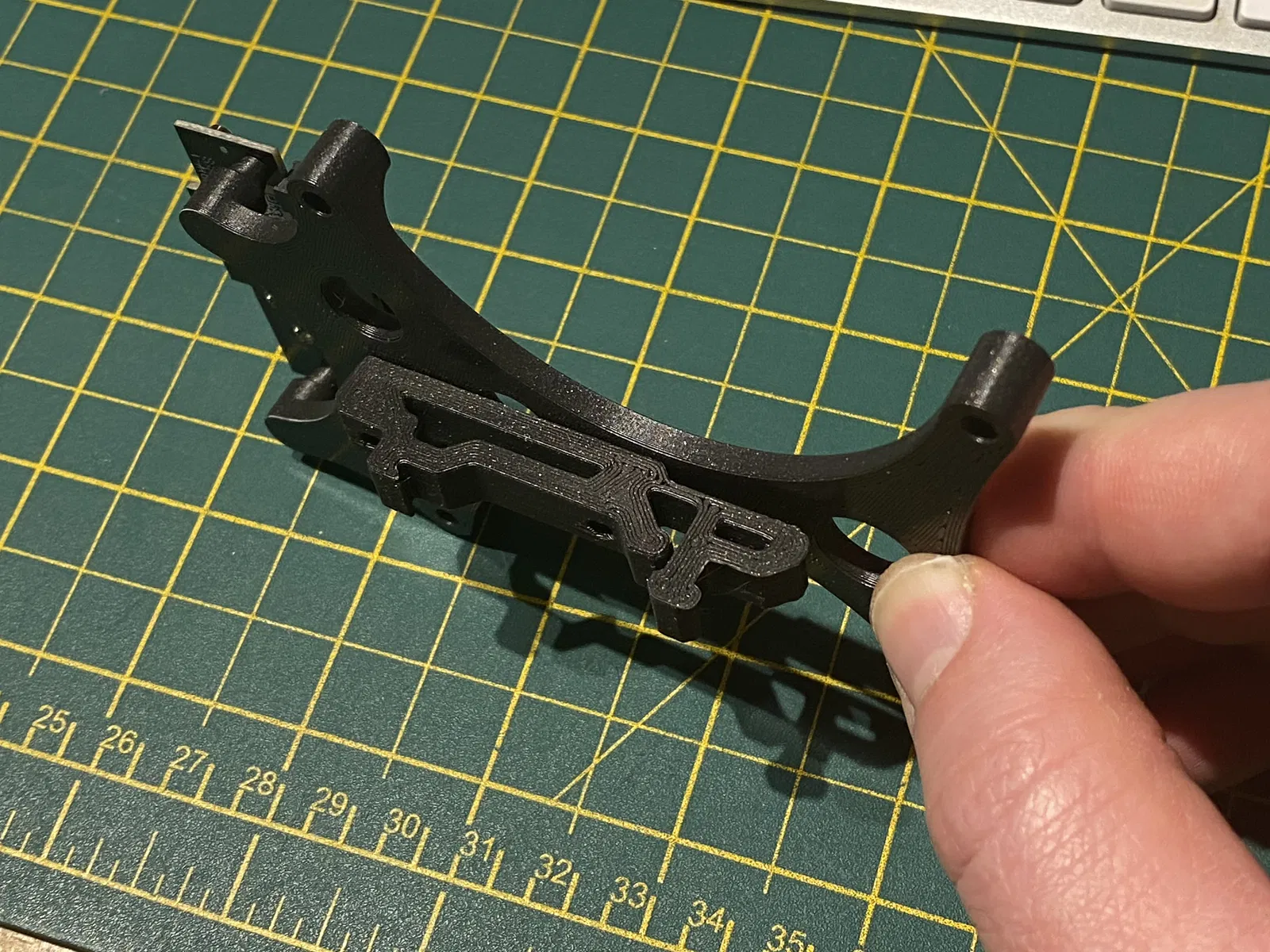

UNIVERSAL MOUNT

• x1 ốc M3 đầu trụ (cap head) dài 10–12mm – để cố định universal mount vào T-nut hoặc frame mount.
• x1 M3 T-Nut – để bắt vào V-slot.

HOẶC

• x1 băng keo VHB hoặc băng keo xốp 2 mặt để dán mount bên trong vỏ/case của printer khi không thể tiếp cận mặt dưới của ổ.

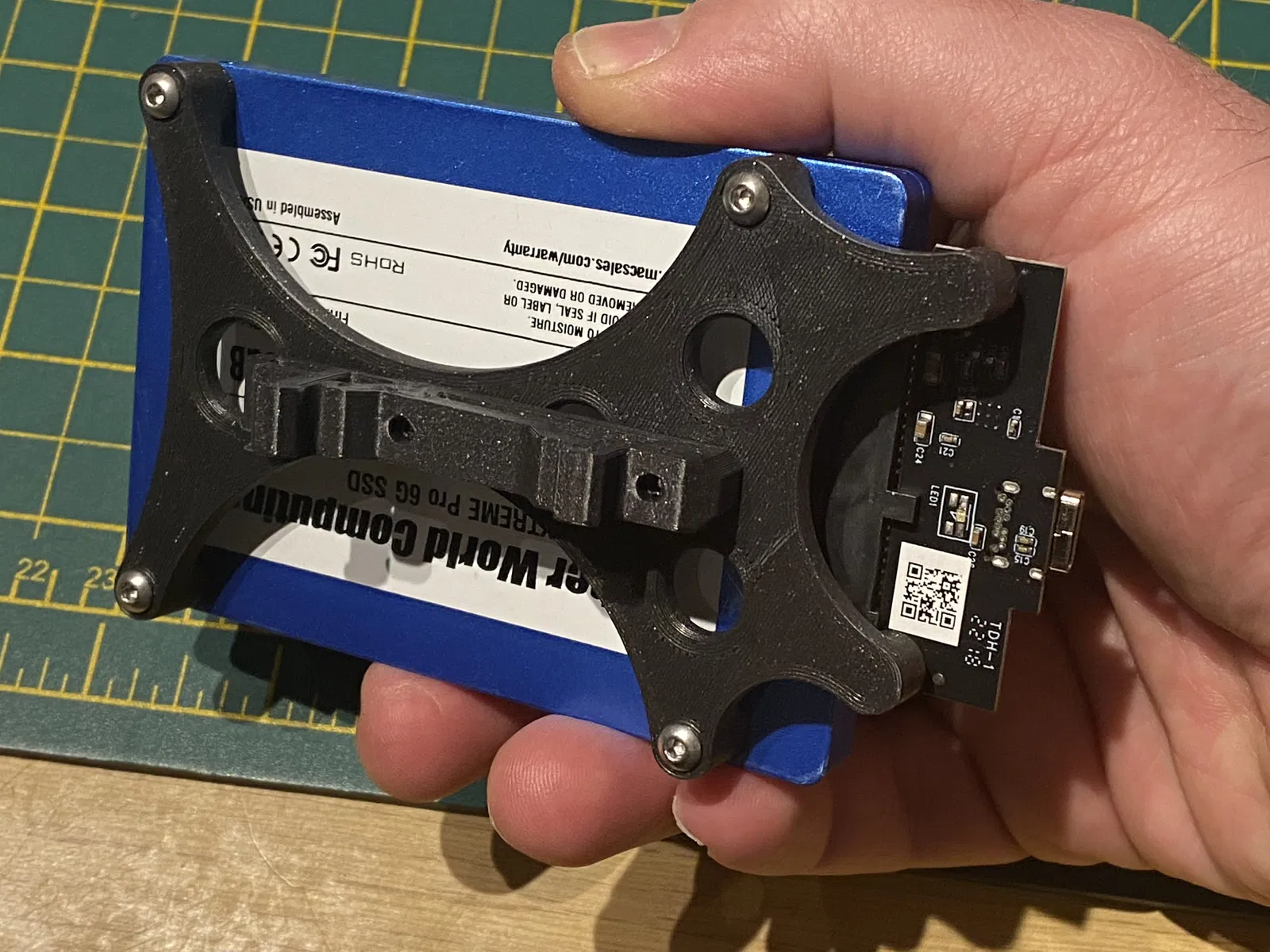

• x2 ốc M2 tự taro (self tapping) – để bắt SSD Mount vào Universal Mount.

LƯU Ý>>!!!

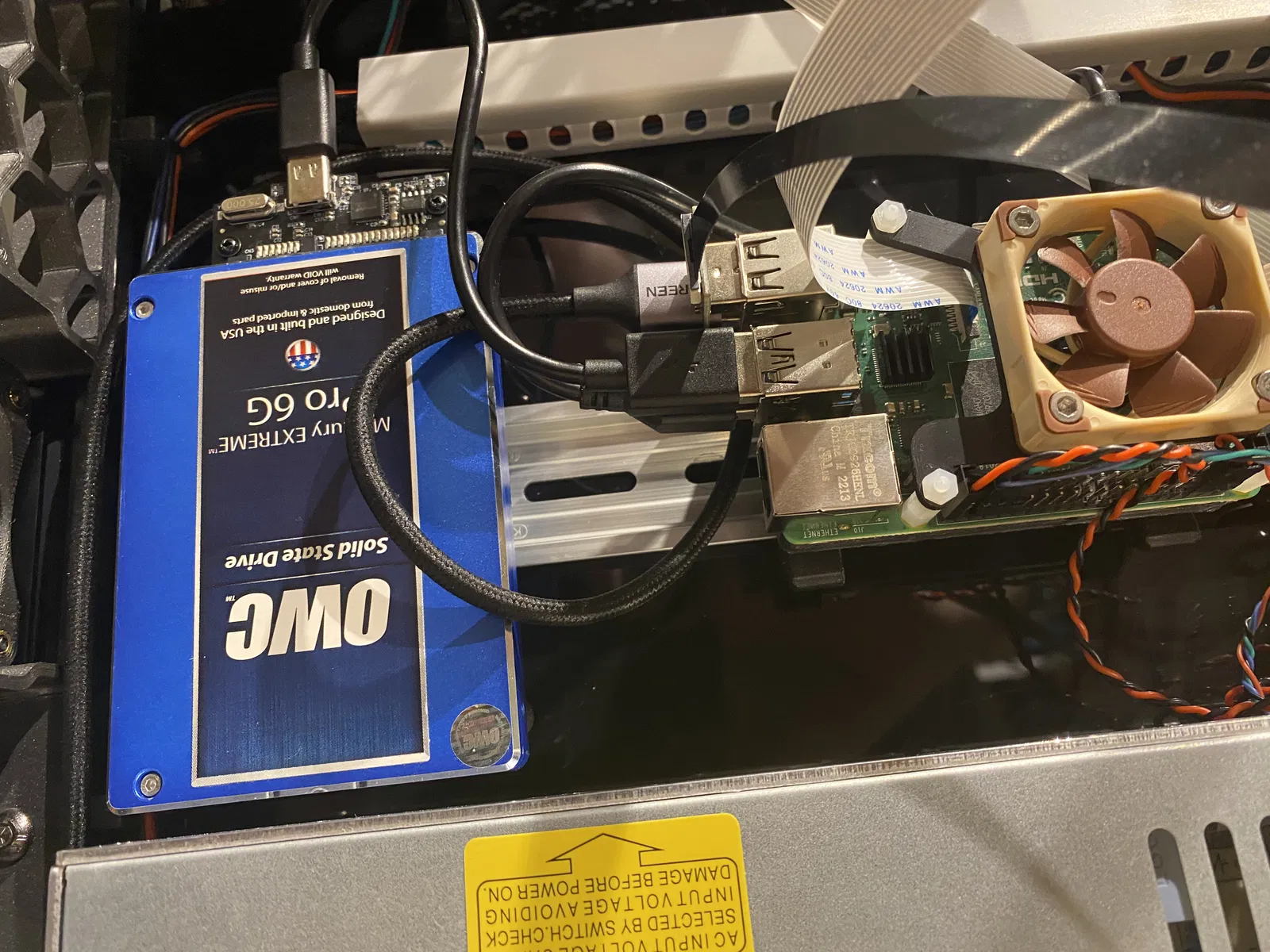

Khi dùng Universal Mount, tốt nhất là dùng VHB hoặc băng keo xốp 2 mặt nếu bạn gắn ổ bên trong thân/vỏ máy—vì sẽ khó với tới các con ốc bắt ổ nằm ở mặt dưới của ổ, trừ khi bạn với được từ hai bên vị trí bắt/V-slot extrusion nơi bạn gắn mount.

Mình đã báo trước rồi nên mong bạn đừng để đánh giá xấu vì điểm này.

DIN RAILS

• Tải model này: https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/Electronics_Bay/pcb_din_clip_x3.stl
• x2 M2 heat inserts – để lắp vào các lỗ bắt của model ở trên
• x2 ốc M2 đầu trụ (cap head) – để bắt SSD Mount vào model PCB_DIN_CLIP

PRINTING

In layer height 0.2mm với vật liệu bạn chọn.
