Hộp gắn khung BTT Relay v1.2 4020 BIGTREETECH (Frame Mount Box Case)

…Nhớ bấm like và đăng “make” nha, mình rất muốn thấy thành phẩm bạn in ra!

ĐÂY LÀ HƯỚNG DẪN HOW-TO CỦA MÌNH ĐỂ CHẠY VỚI KLIPPER:

https://github.com/3DPrintDemon/BTT-Relay-v1.2-Moonraker_INSTANT_Power-On-Button

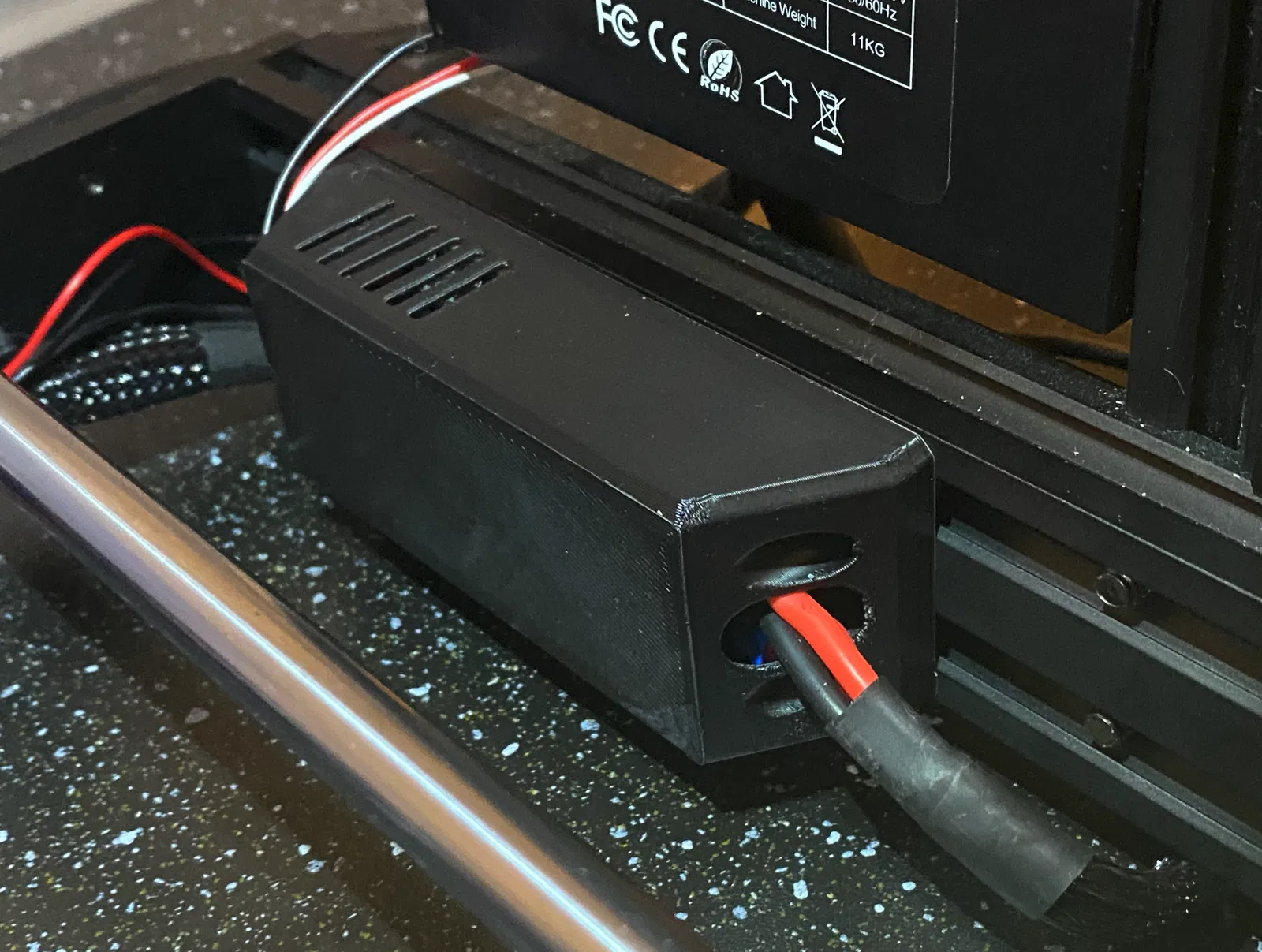

Ngàm/khung gắn nhanh đơn giản cho BTT Relay v1.2 của bạn, phù hợp cho nhôm định hình 4020 hoặc chắc 2020 cũng được.

NHỚ KIỂM TRA KHOẢNG HỞ PHẦN CHUYỂN ĐỘNG TRƯỚC KHI DÙNG!!!!

KIỂM TRA LẠI ĐI DÂY. ĐIỆN LƯỚI (MAINS VOLTAGE) NGUY HIỂM CHẾT NGƯỜI!!!

In nắp (lid) nằm phẳng trên mặt trên của nó, in phần đế (base) thì… cái đó dễ rồi.

Dùng heat insert Ruthex M3 SHORT ở phần đế để bắt cố định board.

x4 bulông M3 dài 6mm

x4 bulông M3 dài 10–12mm

x4 T-nut M3

Luồn dây vào và đấu nối đúng cách, giữ đóng lại rồi gắn phần cứng lắp đặt, gắn lên khung máy in và siết cố định tại chỗ!

Khuyến cáo! Việc thêm thiết bị điều khiển nguồn như power shutdown relay đôi khi sẽ phải thao tác và chỉnh sửa hệ thống dây điện của máy in chạy ở mức điện áp điện lưới (mains)! Việc này có thể cực kỳ nguy hiểm, có rủi ro rõ ràng gây chấn thương nặng, cháy nổ, thiệt hại tài sản và thậm chí tử vong! Bạn đã được cảnh báo. Tôi không chịu bất kỳ trách nhiệm hay nghĩa vụ nào cho mọi tổn thất, tử vong hoặc chấn thương gây ra trực tiếp hay gián tiếp bởi bạn hoặc bất kỳ ai khác khi thử làm theo! Tất cả là do bạn, thực hiện HOÀN TOÀN TỰ CHỊU RỦI RO!
