Vortex GEMINI: Hệ Curtain Fan tốc độ cao gắn X gantry cho SV07 & nhiều máy khác

…Nhớ bấm like & đăng “make” nha, mình rất muốn coi thành phẩm của bạn!

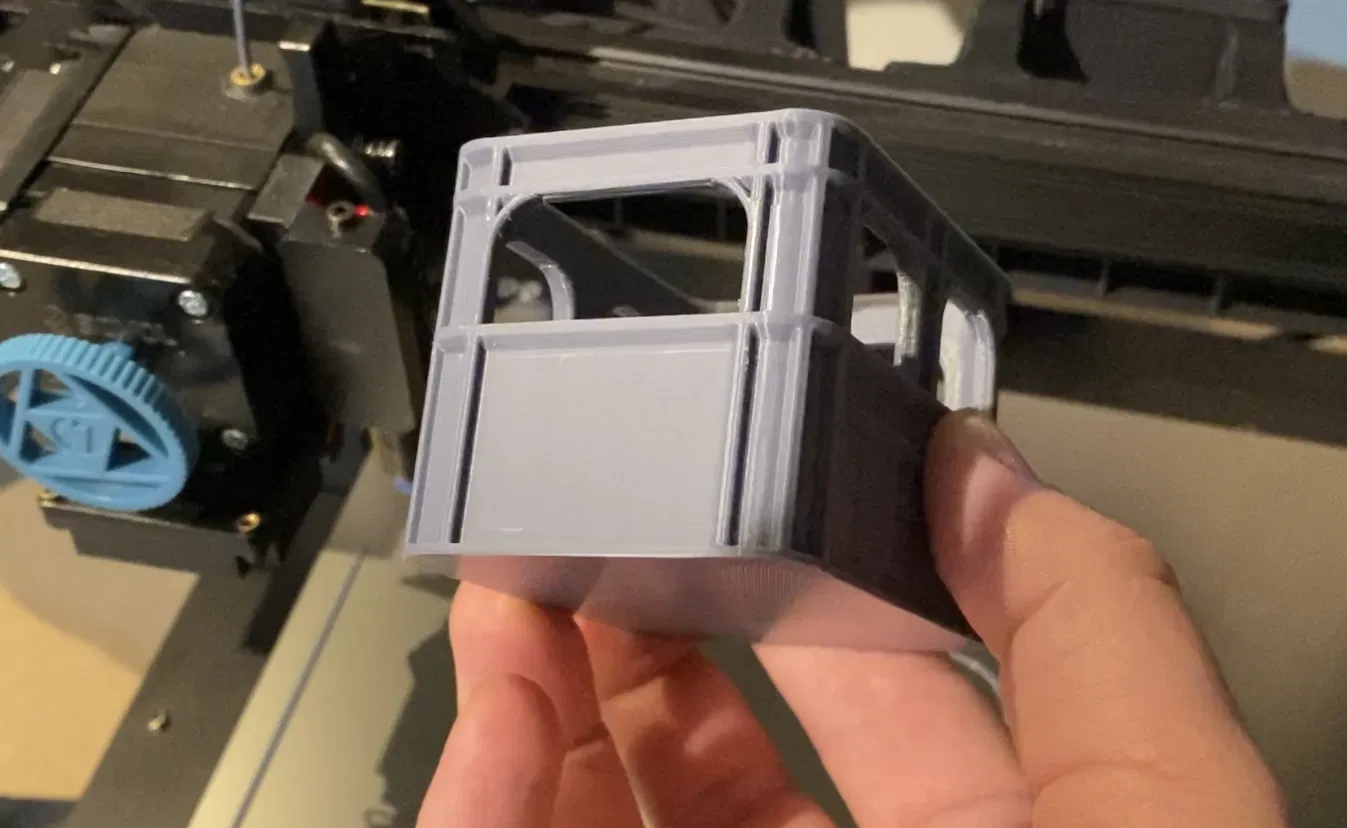

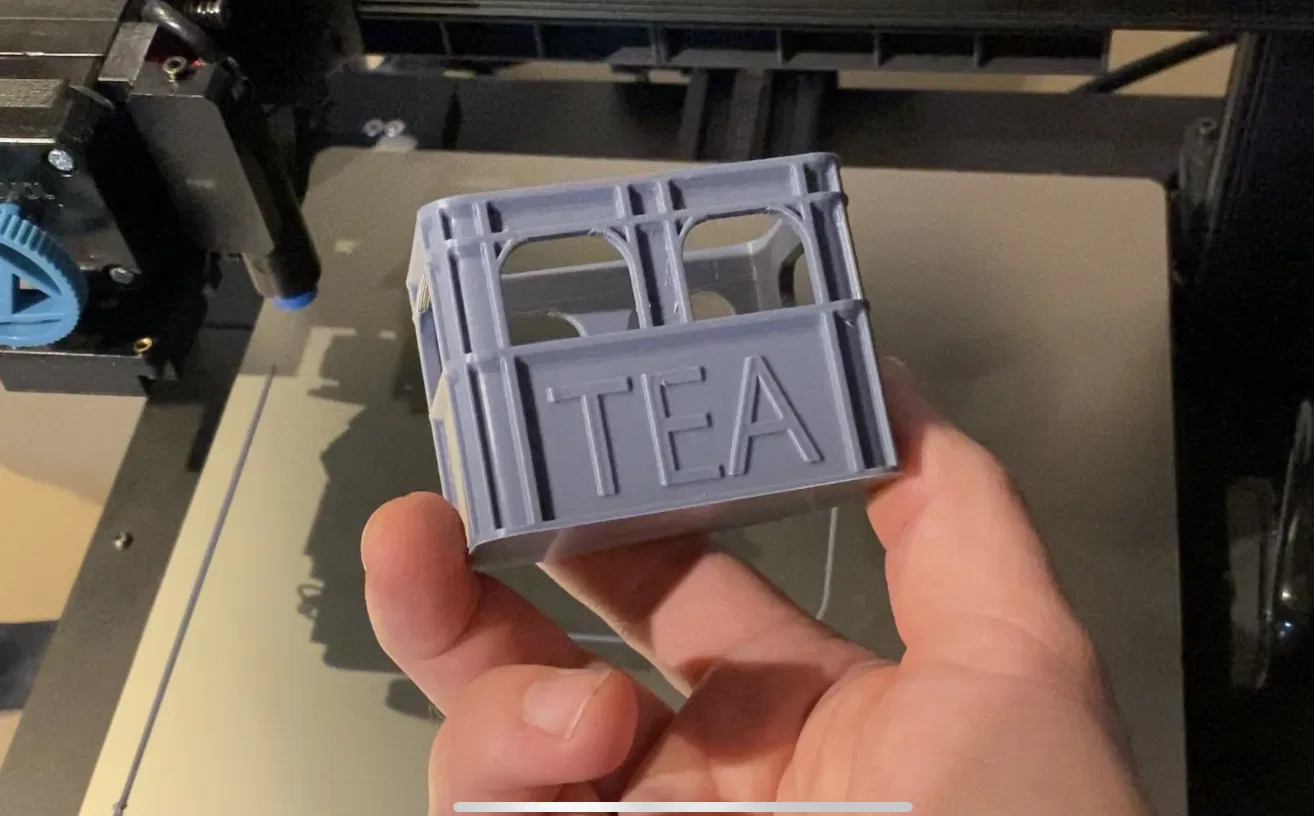

Dòng Vortex nay có thêm Gemini! In nhanh hơn, chi tiết sắc hơn, mặt in nhìn sạch và đẹp hơn!

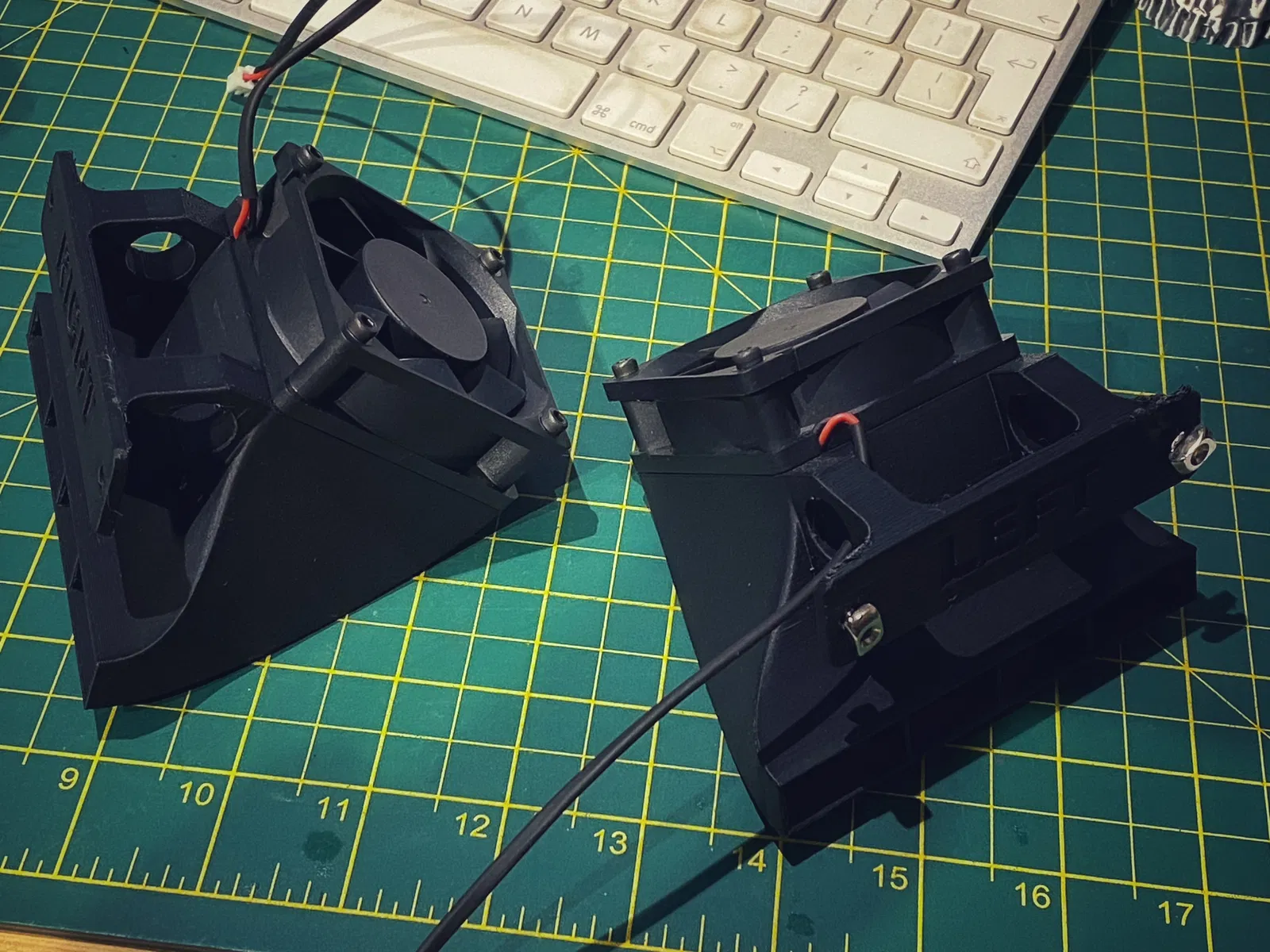

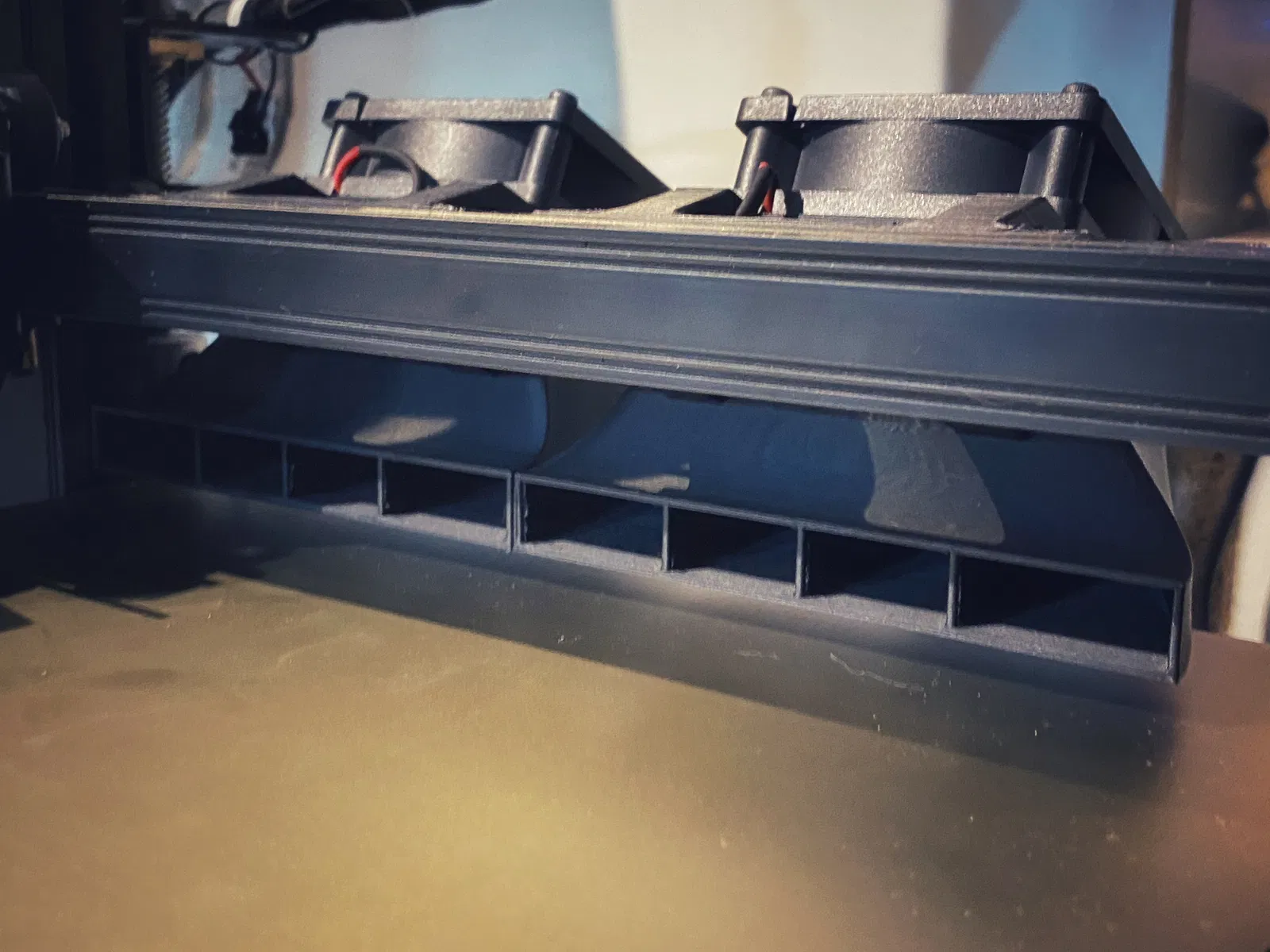

Mấy pod module dạng gương đối xứng này nhẹ, mỗi pod gắn một quạt 24v 6020 mạnh. Khi dùng theo cặp (twinned pair) sẽ cho khả năng làm mát phủ rộng toàn bộ vùng in cho máy 220x220!

Các cụm này tạo ra một “màn” gió làm mát mỏng, được thiết kế để làm mát đúng lớp trên cùng của mẫu in, ngay cả khi nozzle đã chạy sang chỗ khác và mang theo hệ cooling gắn trên print head! Nhờ vậy bạn không còn phải lo những khu vực bị cong vênh trước khi kịp nguội đủ để nozzle rời đi!

Tuy nhiên… không chỉ dành cho máy nhỏ! Gemini đủ hiệu quả để dùng cho máy khổ lớn nữa! Điểm hay của hệ module này là bạn có thể gắn thêm nhiều cụm để phủ kín vùng in dài/rộng hơn nếu muốn!! Xếp hàng là xong!

Nhớ canh chỉnh chiều cao mong muốn của các cụm để đạt kết quả tốt nhất!!

Gemini được thiết kế chủ yếu cho máy Sovol SV07 mới, nhưng có thể dùng với gần như mọi máy mà khoảng cách từ gantry tới bed nằm trong mức chỉnh hiệu quả.

Bạn có 10mm để chỉnh. Khoảng chỉnh hiệu quả từ tâm rãnh V-Slot phía sau của X gantry xuống bed (khi nozzle ở độ cao first layer) lý tưởng nên nằm trong khoảng 40–50mm cho Gemini!

PRINTING…

In phần mặt gắn quạt úp xuống (fan mounting face down) ở layer height 0.2mm; nếu 0.3mm slicer sẽ báo overhang. Chỉ cần support ở hai đầu của thanh gắn lên gantry, không cần support phần giữa hay chỗ khác.

In bằng vật liệu bạn chọn tùy thói quen in. PETG thường hoặc tốt hơn; PLA+ “có thể” ổn nếu bạn chỉ in filament nhiệt độ thấp.

INSTALL…

Bạn sẽ cần:

4x M3 Heat Inserts

4x M3 25mm Cap head bolts để gắn quạt

2x M4 T nuts

2x 8–10mm M4 Cap head bolts

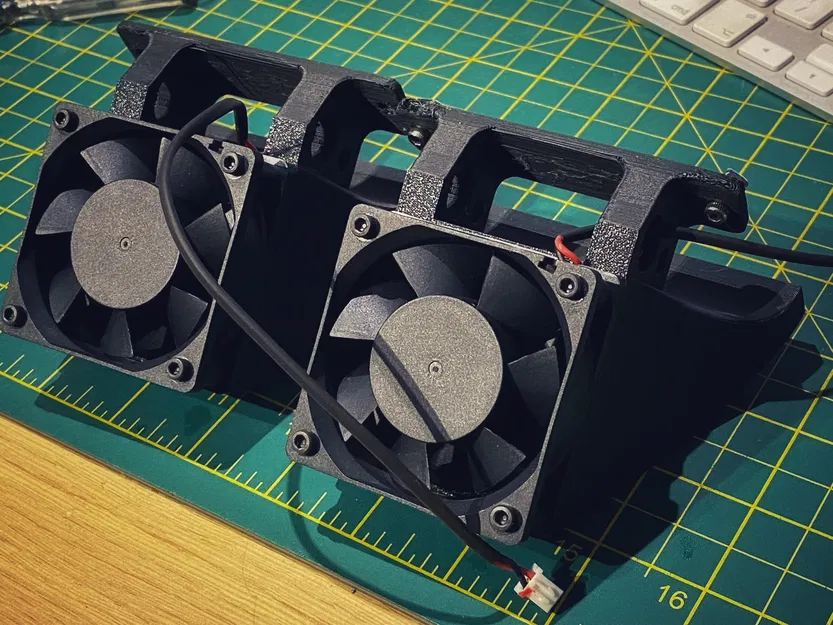

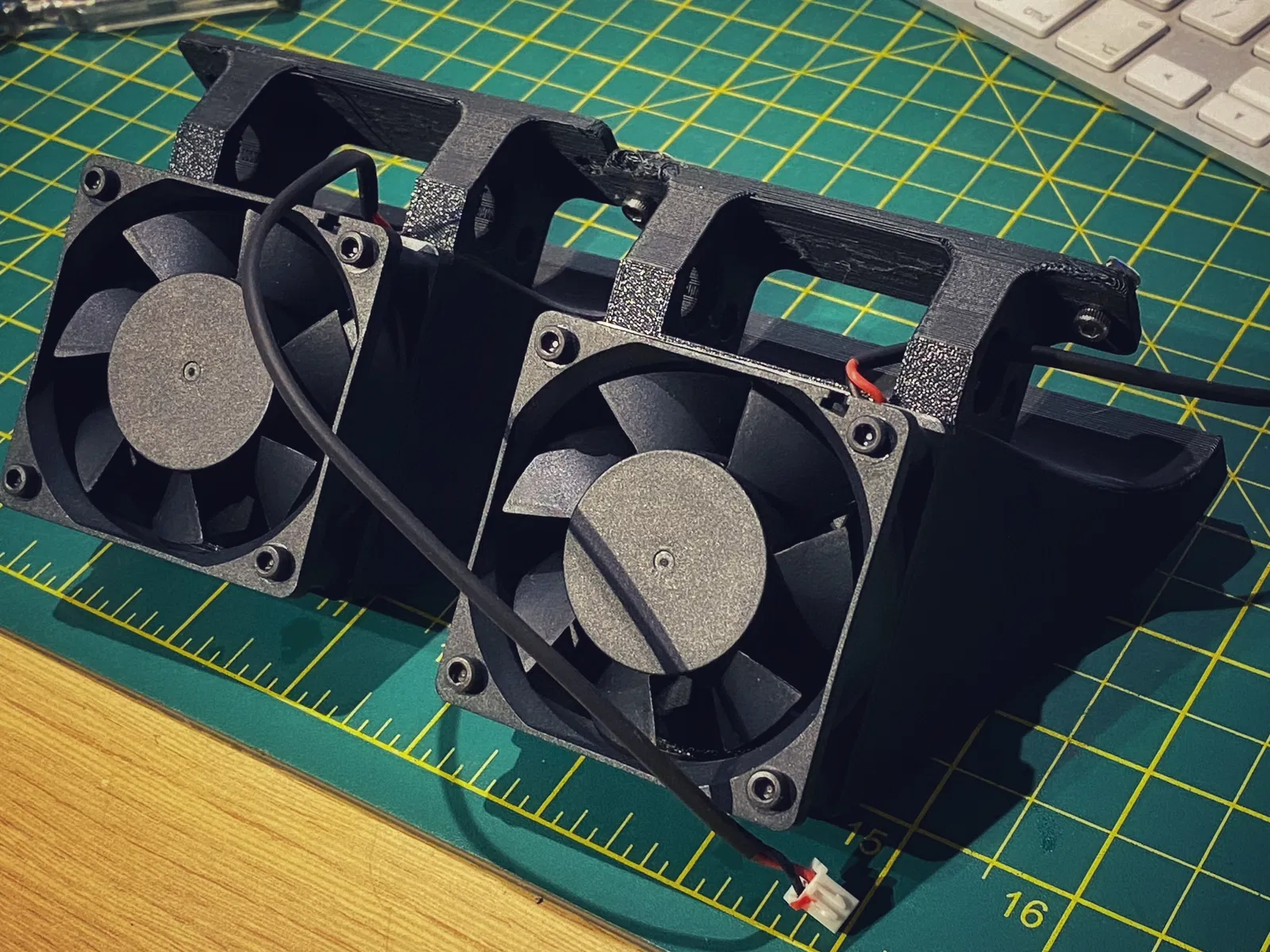

Gắn heat insert vào 4 lỗ bắt quạt, rồi bắt quạt bằng ốc M3 25mm.

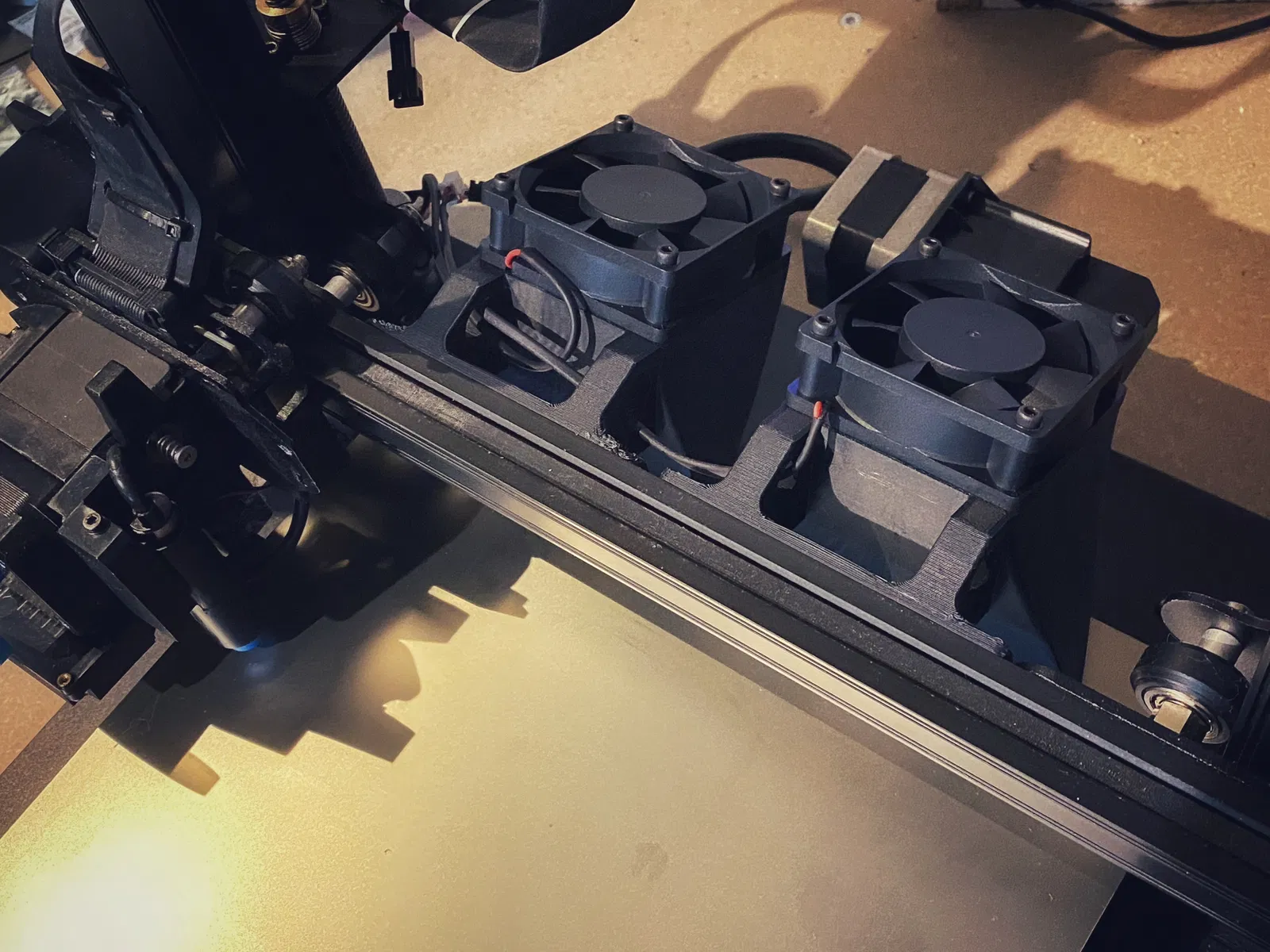

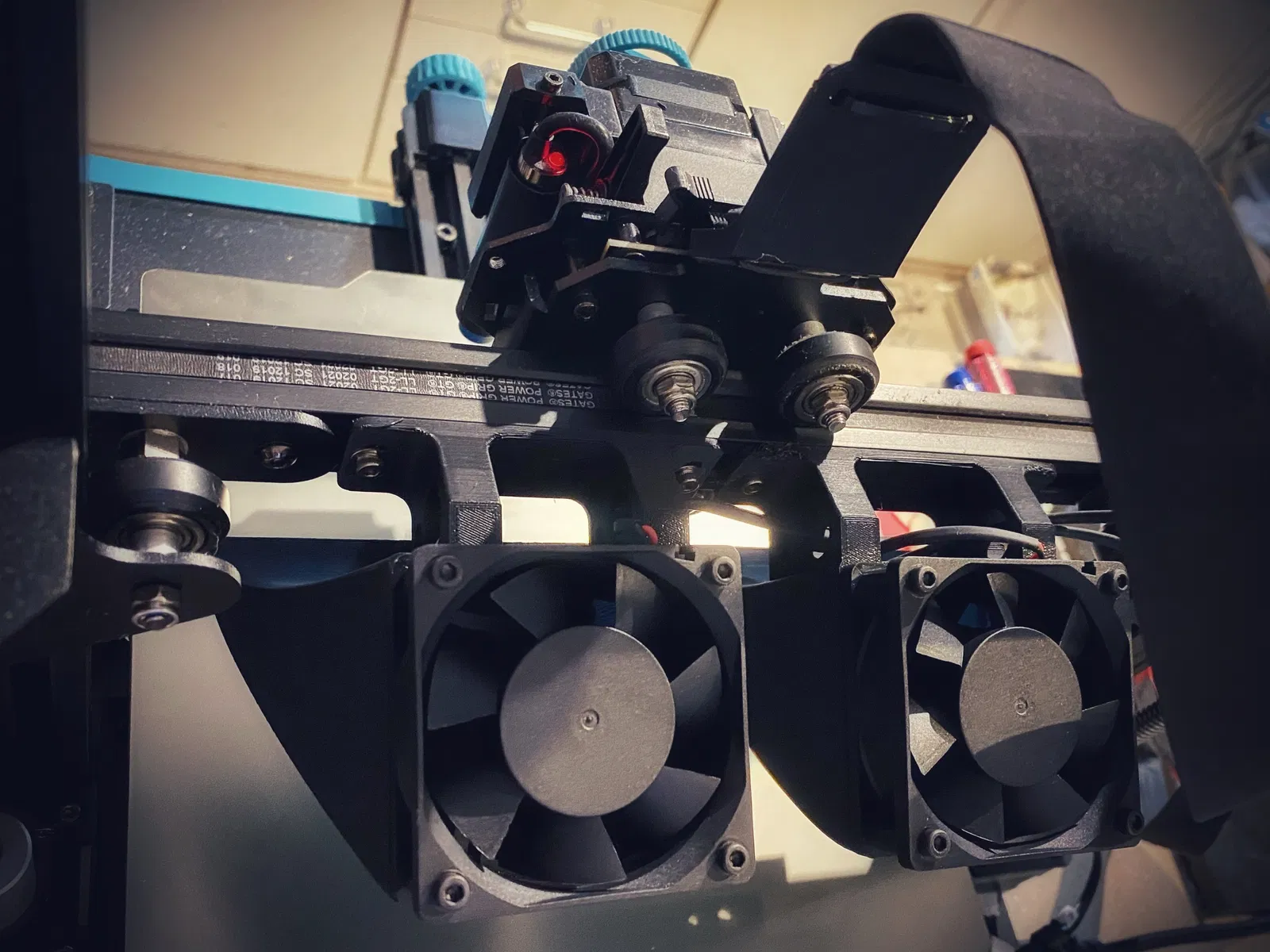

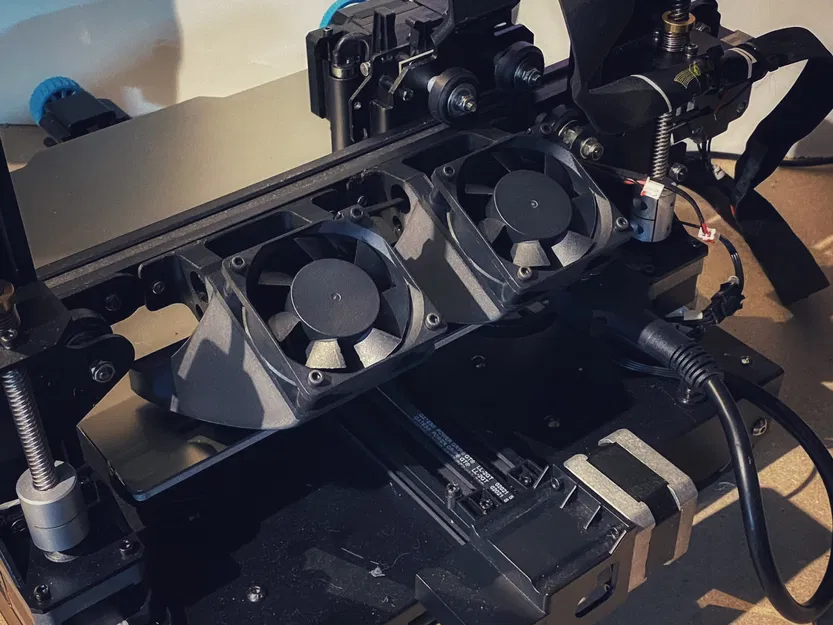

Sau đó gắn cụm quạt vào phía sau X gantry bằng T nut trong rãnh V của gantry. Khi nhìn từ trước máy, mỗi cụm sẽ được đánh dấu left & right! Cố gắng đừng gắn ngược. Trái/phải tính theo hướng bạn đang nhìn vào máy.

Nhớ chọn mức (level) sao cho khi homing hoặc khi nozzle ở độ cao first layer, cụm Gemini không đụng bed. Cũng nên chừa thêm chút khoảng hở để khỏi quẹt vào những chỗ bị đội lên do print fail chẳng hạn. Bạn cũng phải đảm bảo ốc của lower carriage không đụng vào đầu miệng duct dưới gantry! Sau khi lắp, hãy thử di chuyển chậm bằng tay để kiểm tra khoảng hở. Nếu có chạm, có thể bạn cần đảo chiều con ốc carriage.

Việc canh đúng chiều cao này & kiểm tra khoảng hở của carriage LÀ PHẦN BẠN TỰ CHỊU TRÁCH NHIỆM!

Về điện: hãy đấu nối nguồn về main board. Bạn có thể splice vào jack quạt làm mát chính, nhưng lý tưởng là thêm các cụm này vào một pin khác, hoặc thậm chí gắn vào cổng hotend thứ hai (E1) rồi đổi pin trong firmware để điều khiển quạt bổ sung, hoặc buộc chung với pin quạt chính. Xem tài liệu firmware tương ứng để làm việc này.

Tuỳ chọn Klipper Multi Pin Fan là một lựa chọn rất ổn trong trường hợp này.

Will fit Printers:

SV07 - dĩ nhiên

SV01/SV03 với Nemesis Cooling systems & BMG, E3Dv6

Sv01/SV03 với Vortex Cooling systems & Biqu H2V2 units

Có thể hợp với SV01/SV03 stock nữa, nếu bạn thử xin xác nhận giúp

SV01 Pro stock & nhiều khả năng là các bản Vortex & Biqu H2V2 units
