Ngàm kẹp Y ADXL345 USB-C Fysetc Input Shaper (CAPTIVE) cho SV06 Plus

…Nhớ bấm like & đăng “make” nha, mình rất muốn thấy thành phẩm bạn in ra!

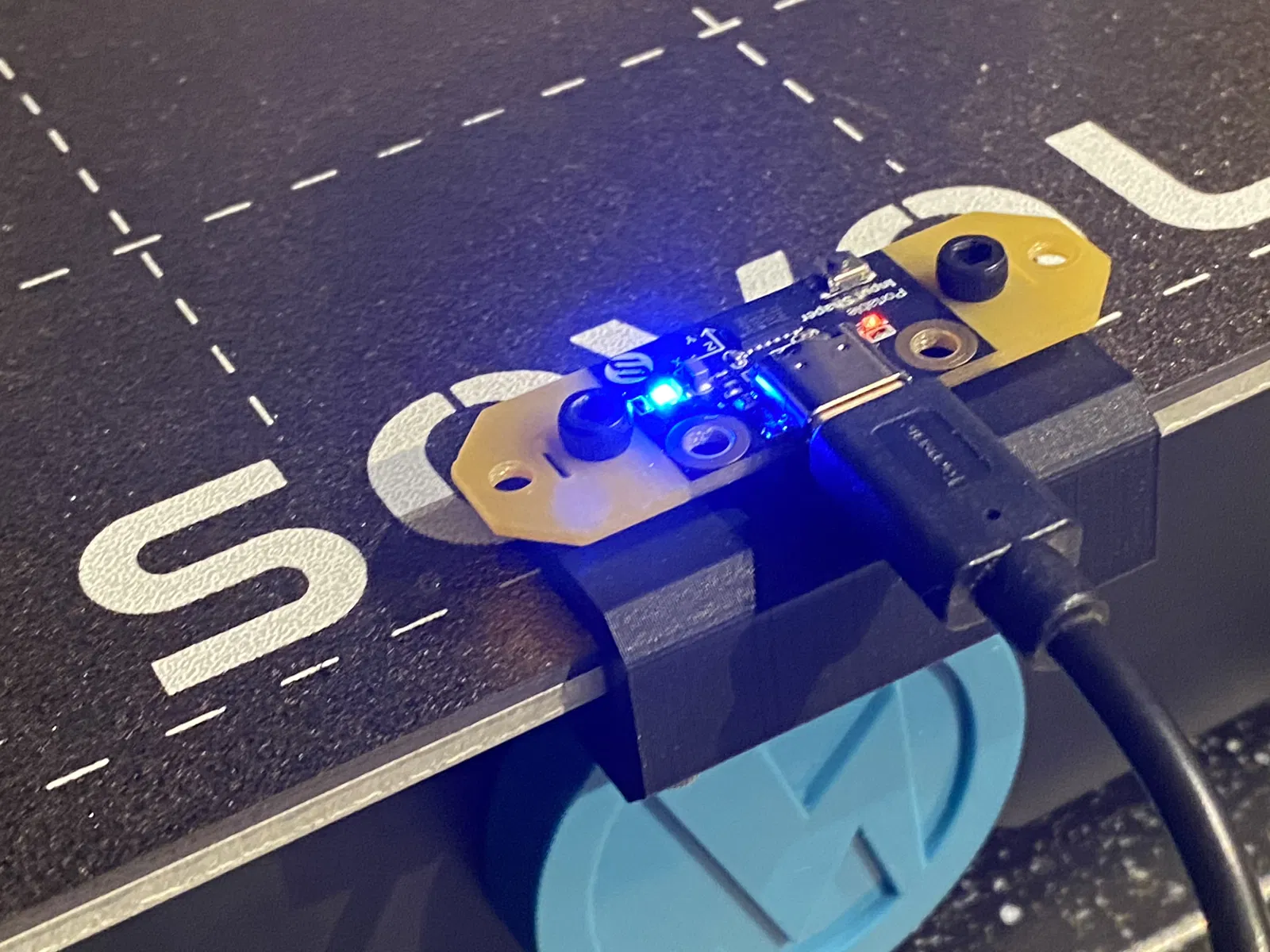

Đây là bản Y Axis captive mount (làm hơi “over engineered”) của mình cho Fysetc Portable Input Shaper ADXL345 USB C Accelerometer bed mount.

Thiết kế này dùng được cho BẤT KỲ MÁY IN nào có mặt bàn phủ PEI với tổng độ dày không quá 6mm. Mặt kính thì không fit được đâu!

Giữ cho mặt bàn in không bị trầy/biến dạng bằng hệ kẹp captive này.

Không có con bolt nào siết trực tiếp xuống mặt bàn, và khối kẹp cũng không bị rơi tuột khỏi thân!

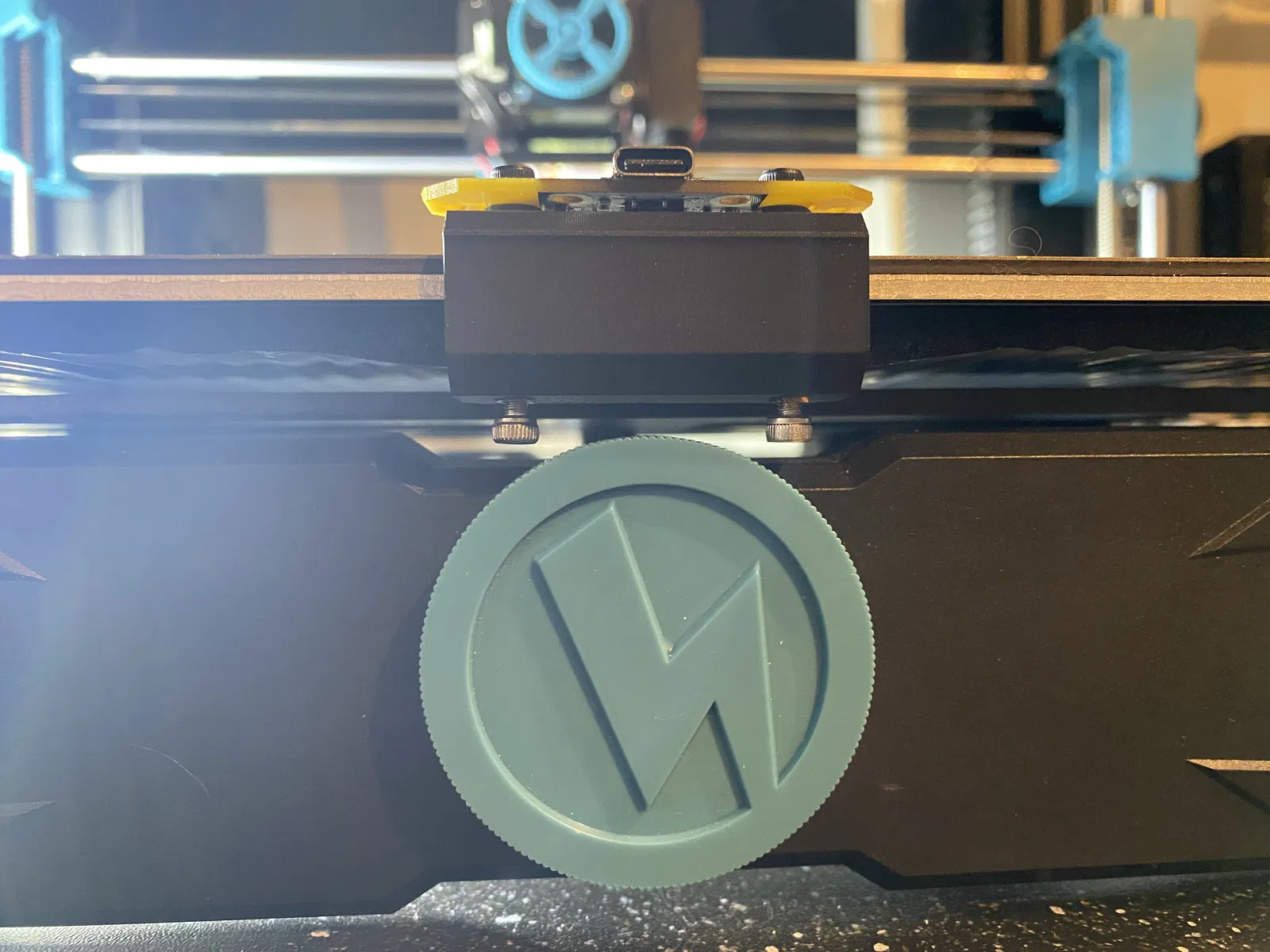

LƯU Ý: Nếu dùng cho SOVOL SV06 hoặc SV06 Plus, BẮT BUỘC đặt ngàm kẹp ngay phía trên núm chỉnh màu xanh dương – xem hình!!

LƯU Ý: Máy in của bạn phải được set up chuẩn & thật chính xác – CHI TIẾT NHỎ!!

In PLA ở layer height 0.2mm hoặc nhỏ hơn.

In dựng đứng trên đầu (upright on its end) và thêm supports ở bên trong phần cửa mở của thân. Nhớ chỉnh support dễ gỡ; để lại review xấu vì gỡ support không ra thì không hay đâu. File STL này in theo kiểu này là chuẩn.

In xong, nhẹ nhàng & cẩn thận bấm khối kẹp vào thân: để hai cái tab ở phía dưới và phần góc bo nhẹ quay về phía mặt đang mở. Luồn một bên vào trước rồi bấm bên còn lại xuống, cố gắng đừng làm hư chi tiết.

Bạn sẽ cần:

2x M3 SHORT heat inserts

2x M3 Regular heat inserts

2x M3 8mm cap heat bolts cho kẹp dưới

2x M3 4mm cap head bolts cho phần bắt trên

À mà đừng siết bolt khi ngàm kẹp đang trống, không là bạn sẽ làm bật khối kẹp ra đó.

Mình cũng có 2 bản ngàm trục X cho Biqu H2V2/S extruder nữa.
