Case custom Retro Chip Tester Professional (RCT) 8bit-museum – nhiều tuỳ chọn

Vỏ DIY custom cho Retro Chip Tester Professional (RCT)

Sau khi ráp xong Retro Chip Tester, mình đi tìm phương án vỏ (housing) phù hợp nhất.

Mình có thấy vài mẫu model trong một file zip từ website Retro Chip Tester (https://8bit-museum.de/), nhưng nhìn còn hơi “thô”. Mình lấy đó làm cảm hứng rồi thiết kế lại cho gọn gàng và “xịn” hơn: dùng threaded inserts, gắn chân cao su, làm thân máy thấp hơn… để ra một cái case nhìn chuyên nghiệp hơn.

Print Settings

Resolution:

0.2

Infill:

100

Filament: CCTree PLA Black

Notes:

Chi tiết về phần lắp ráp:

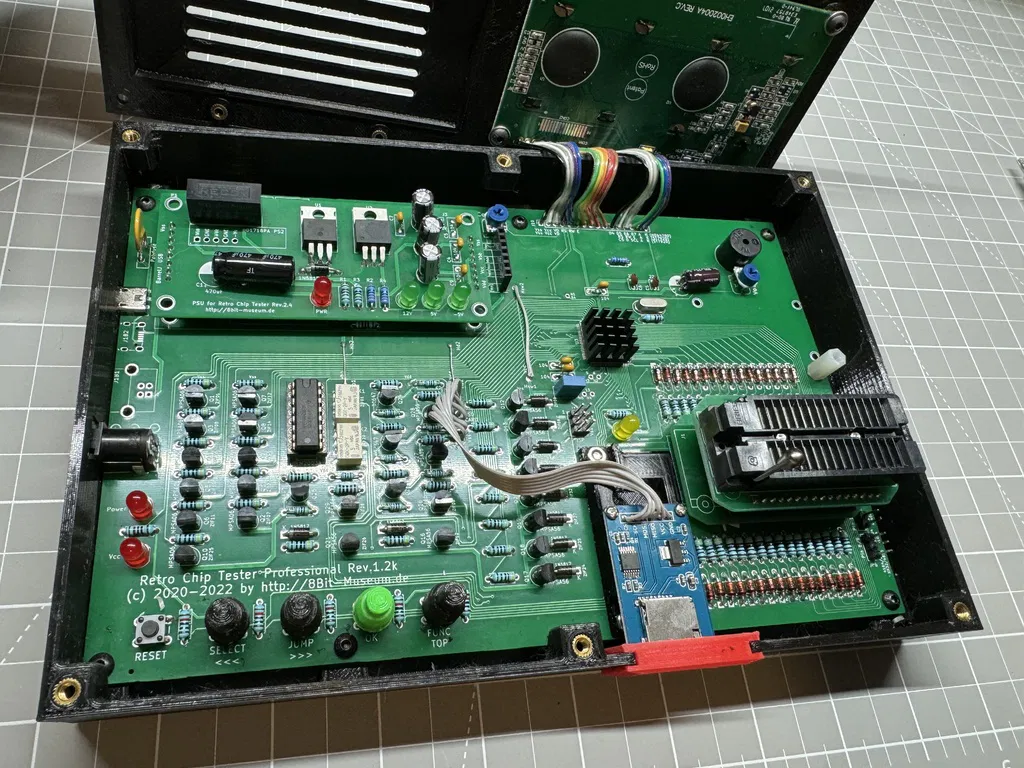

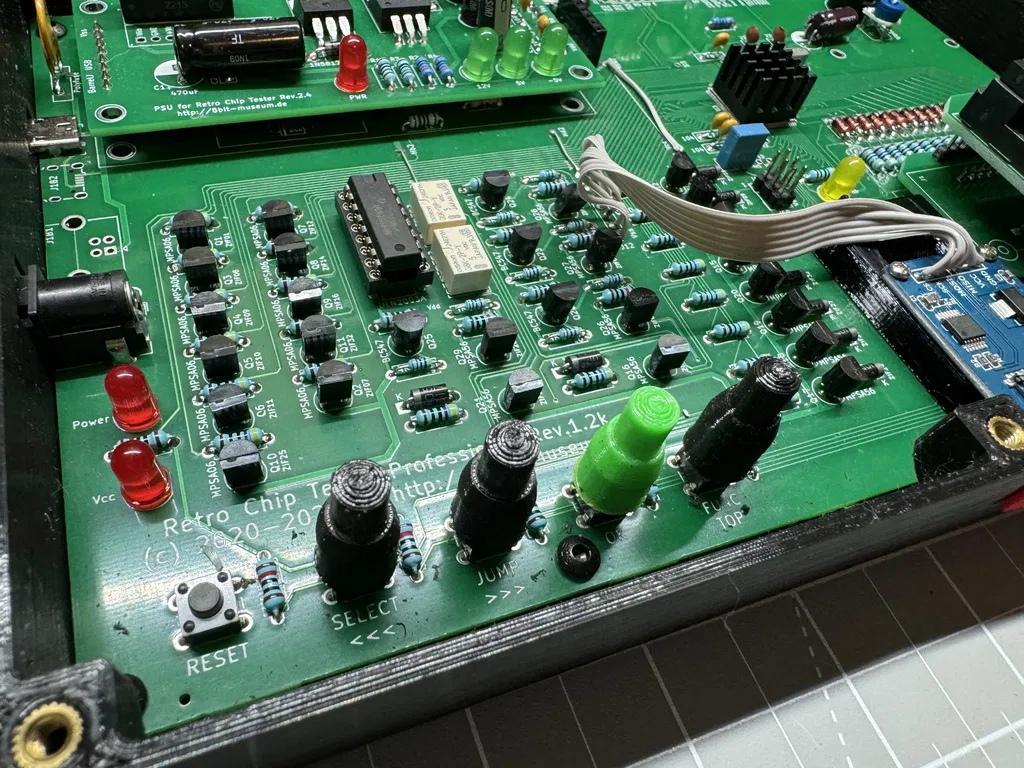

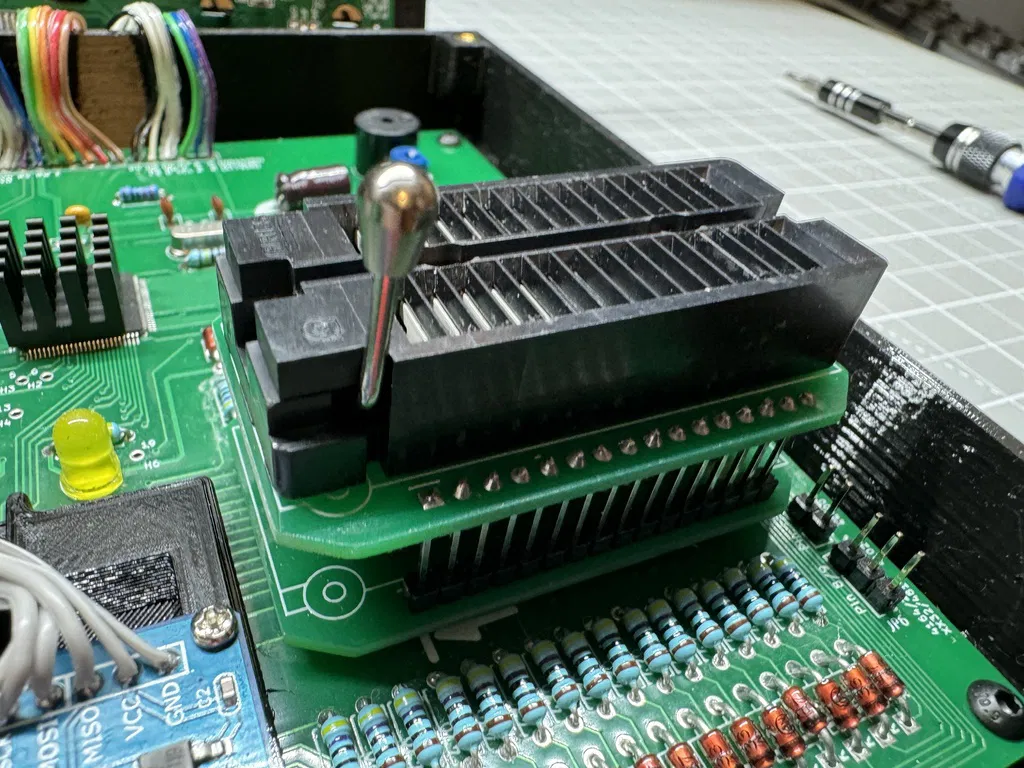

-Case được thiết kế để fit với riser module (8bitmuseum; Distance adapter) cho socket ZIF

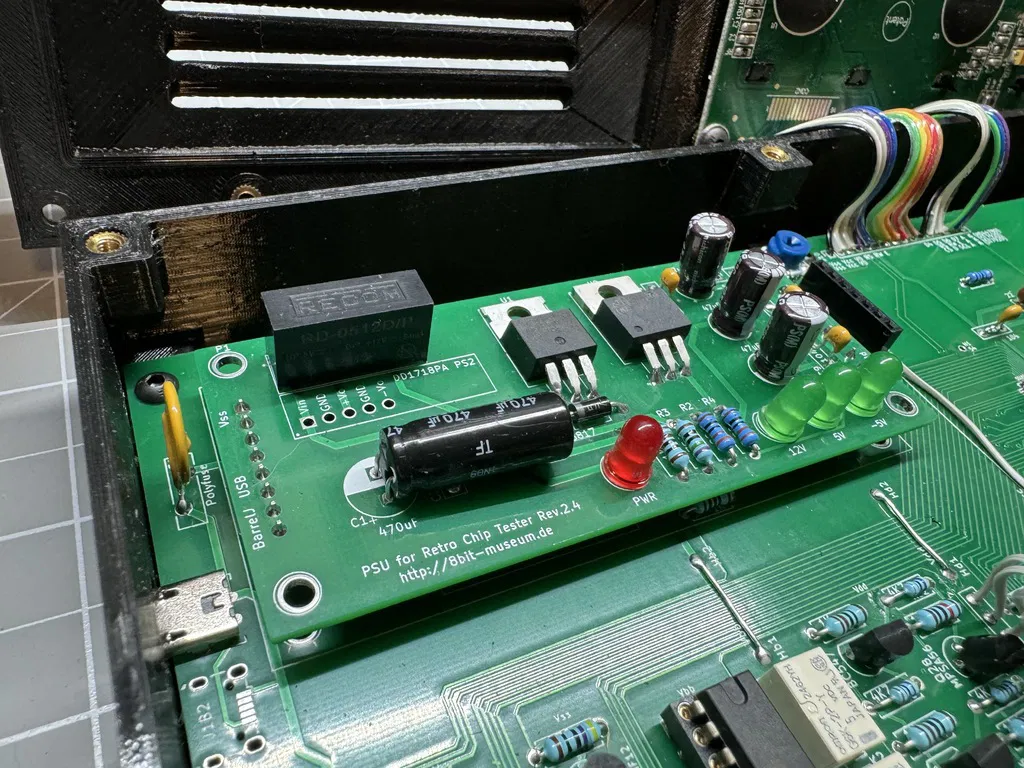

-Tụ lớn ở khu vực PSU cần đặt nằm ngang để hạ thấp profile của case.

-Case tương thích với màn hình thường và OLED (xem ghi chú bên dưới). Khi dùng OLED, do mỏng hơn nên có thể gắn trực tiếp lên nắp case.

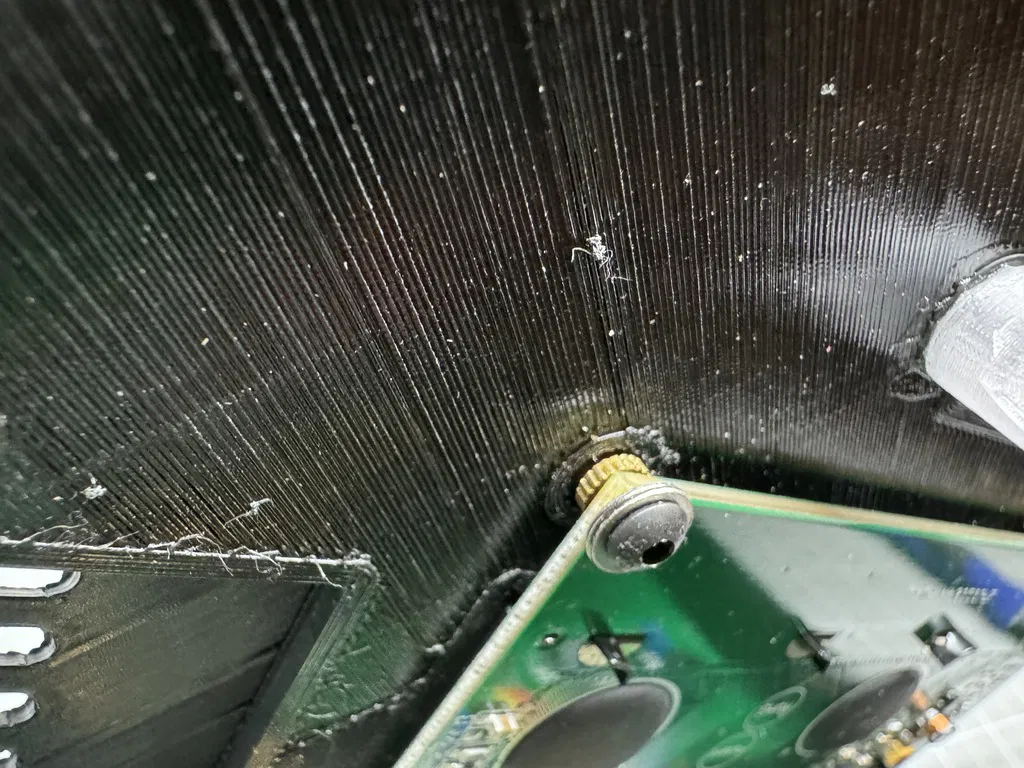

-Dùng mỏ hàn sẽ giúp ép/cấy threaded inserts dễ hơn nhiều. Mình không ghi lại chính xác từng vị trí dùng insert cao bao nhiêu, nhưng mua một bộ kit là làm được, khá đơn giản.

-Mình in với 100% infill để cứng cáp hơn và bám bàn tốt hơn. Khi giảm infill thì mình bị warping nhiều hơn.

Danh sách file STL và ghi chú:

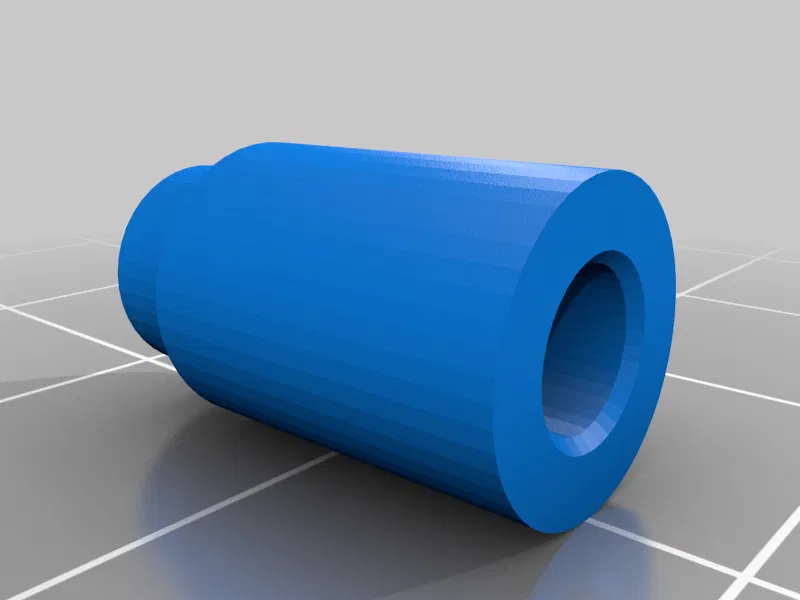

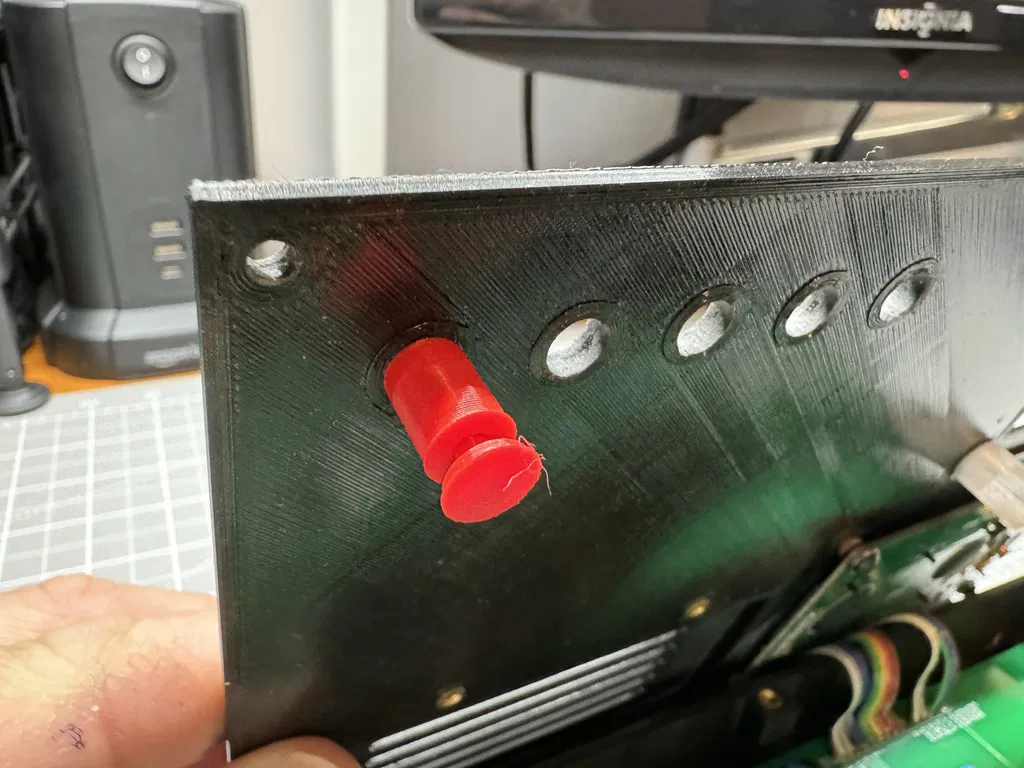

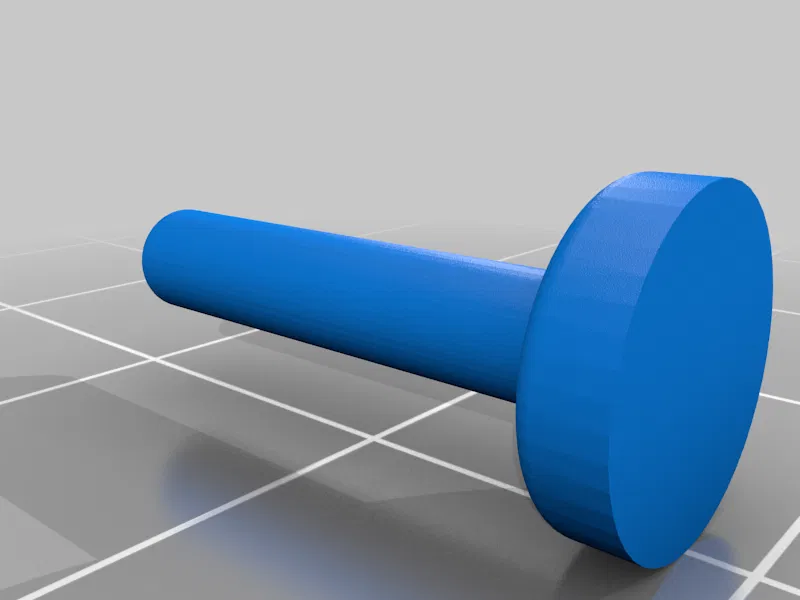

-Nút Reset (Button_Reset_Housing.stl & Button_Reset_Pin.stl)

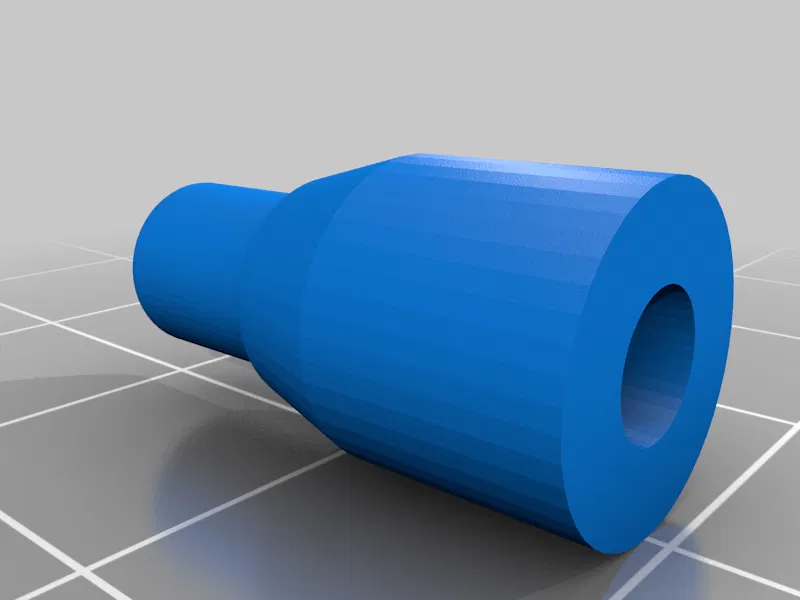

-Các nút chính (Button_Main.stl)

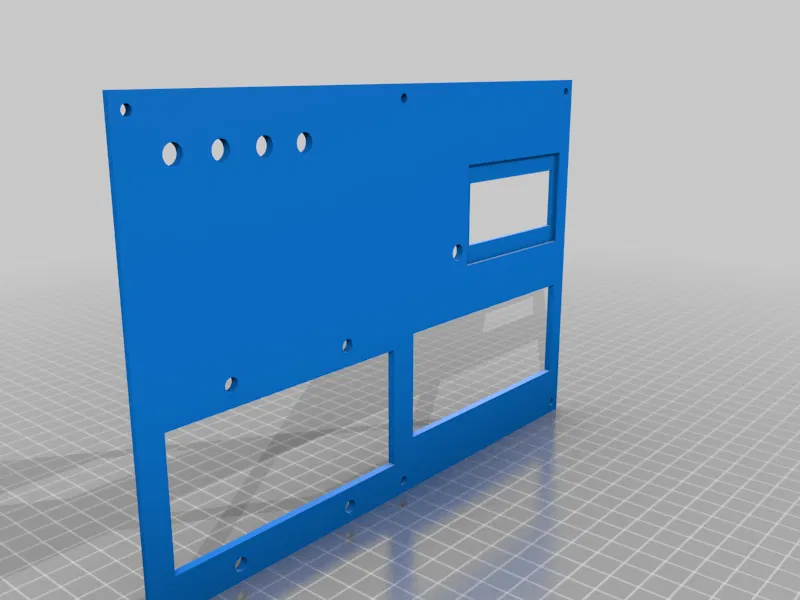

-Nắp trên cho RCT đời cũ: 4 nút & màn hình thường (Case_Top_Lid_4_buttons.stl)

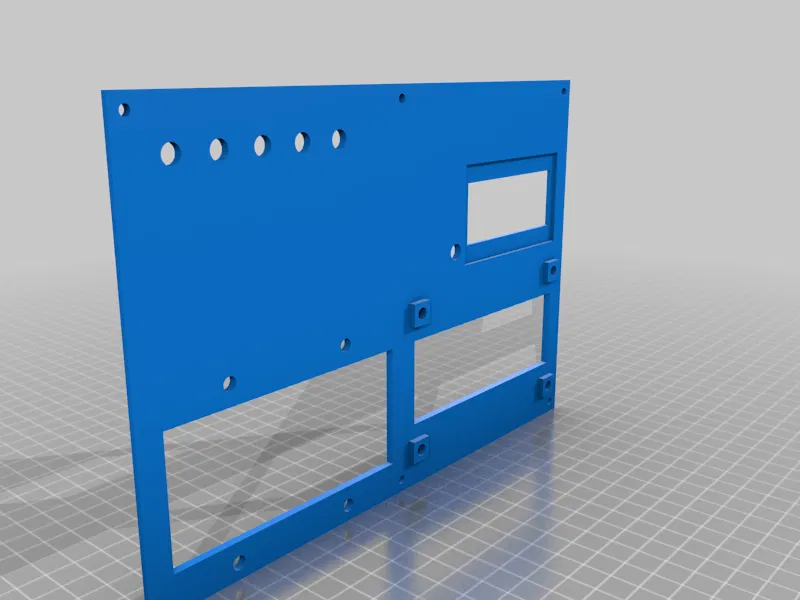

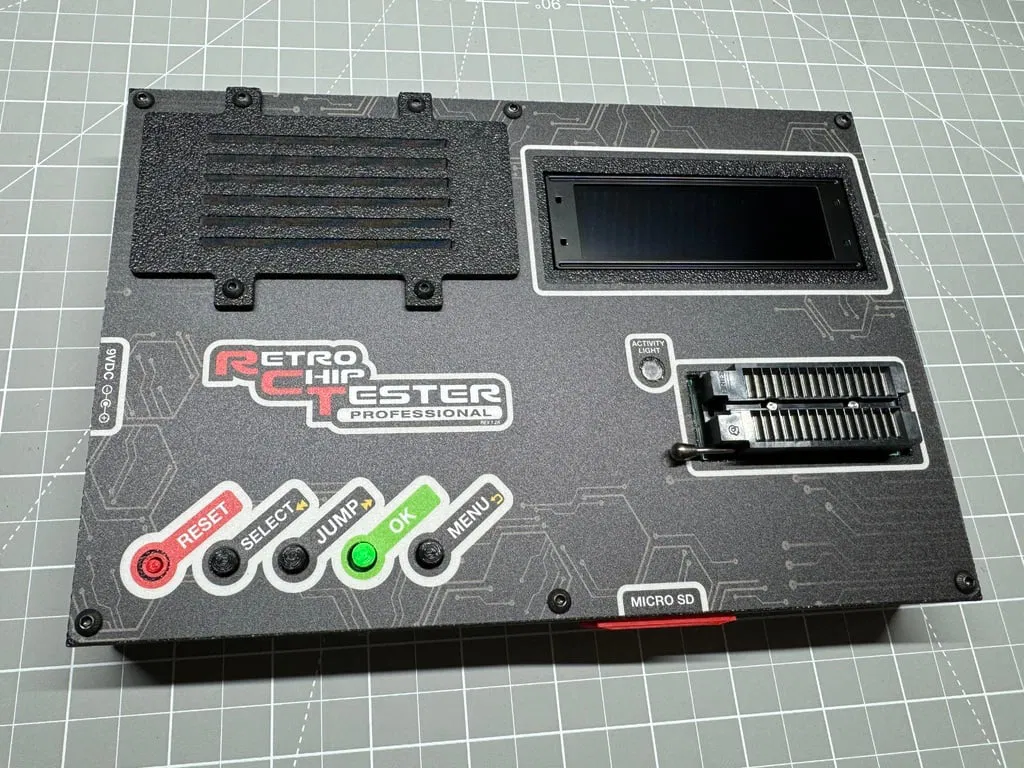

-Nắp trên cho RCT đời hiện tại: 5 nút & màn hình thường (Case_Top_Lid_5_buttons.stl)

-Nắp trên cho RCT đời hiện tại: 5 nút & màn hình OLED (Case_Top_Lid_5_buttons_OLED_only.stl)

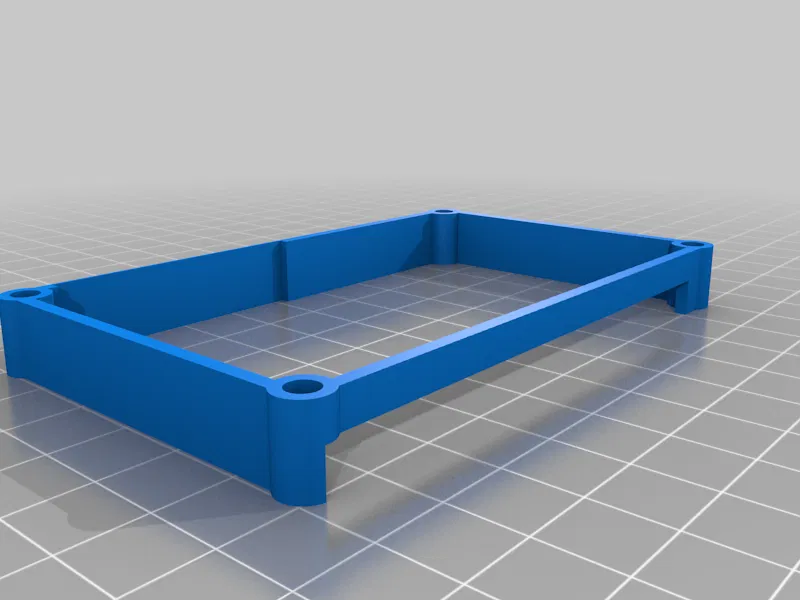

-Khung khi dùng màn hình thường: cần bắt vít vào PCB chính, LCD sẽ gắn lên khung này (Display_frame.stl) *Model do “hardwaredoc” làm

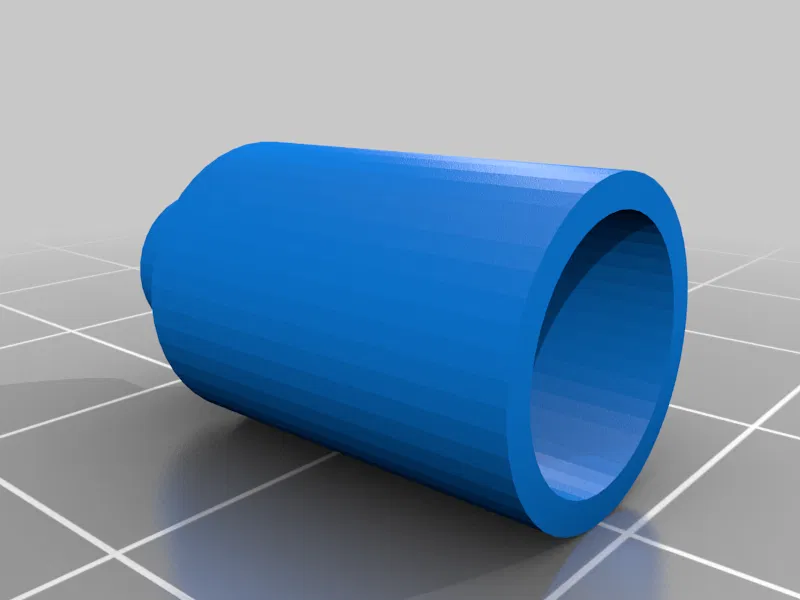

-Ống/ống dẫn trong suốt để nhìn LED từ phía trên case (LED_clearpipe_extension.stl)* In bằng PETG trong

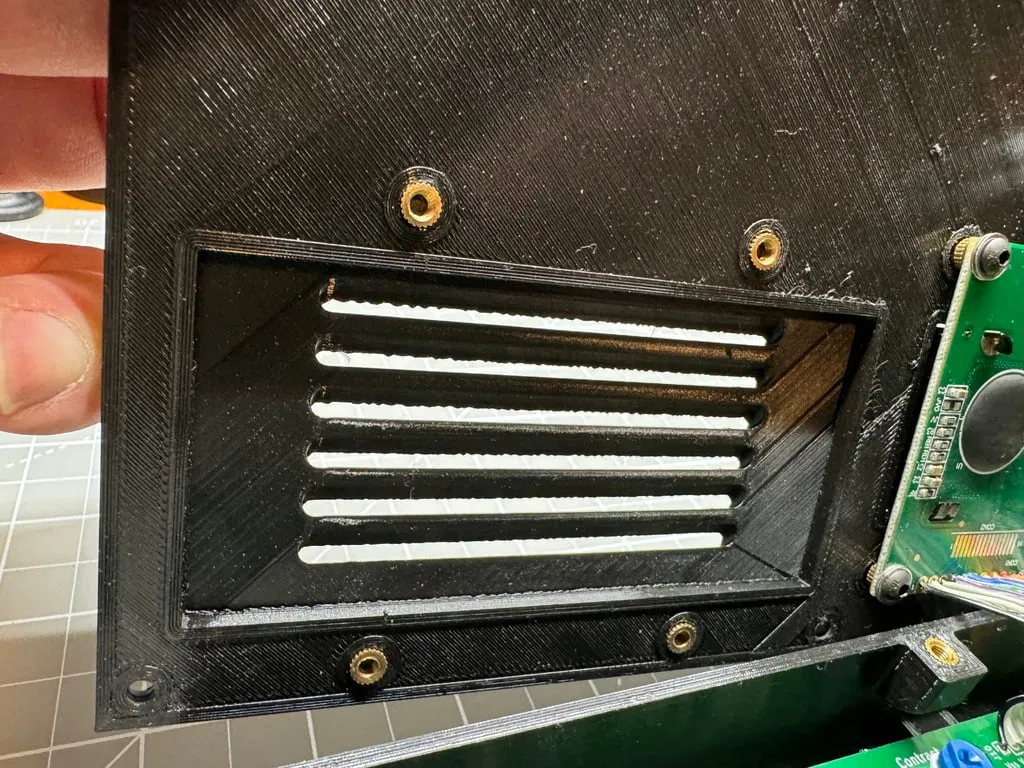

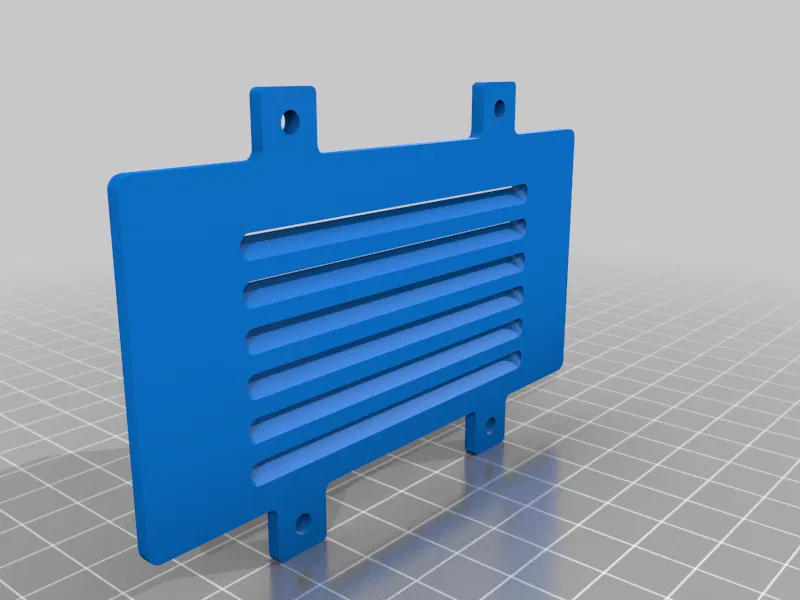

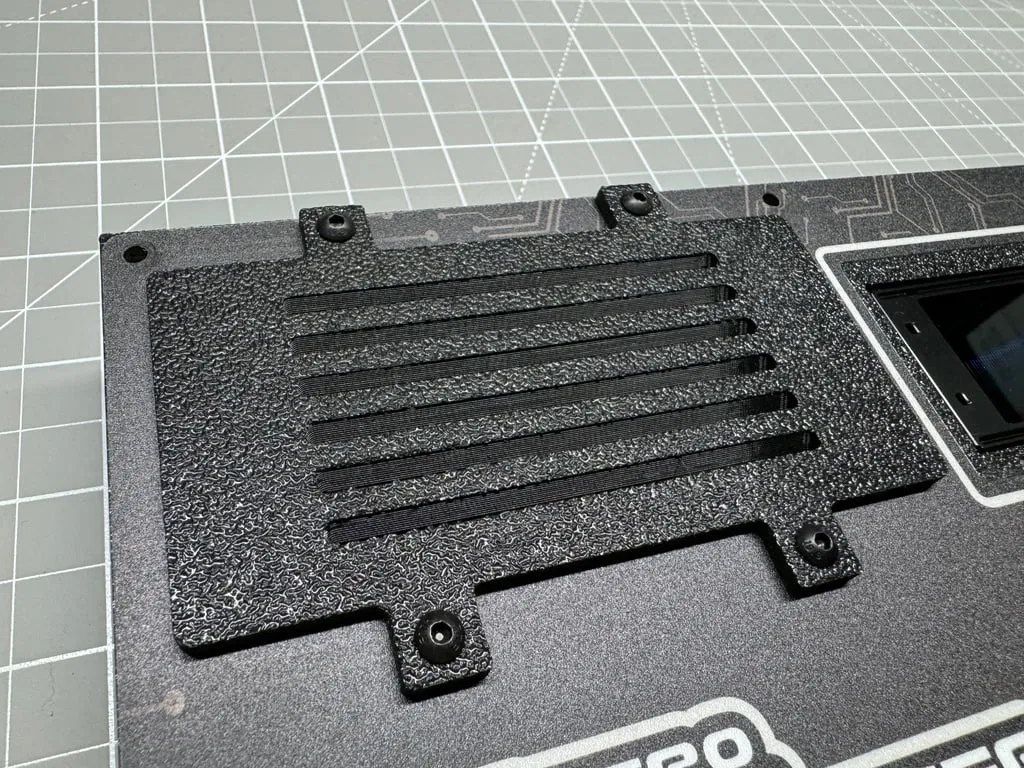

-Tấm che khu vực PSU: đôi khi cần jumper, nên làm tấm rời để thao tác dễ hơn (PSU_cover_plate.stl)

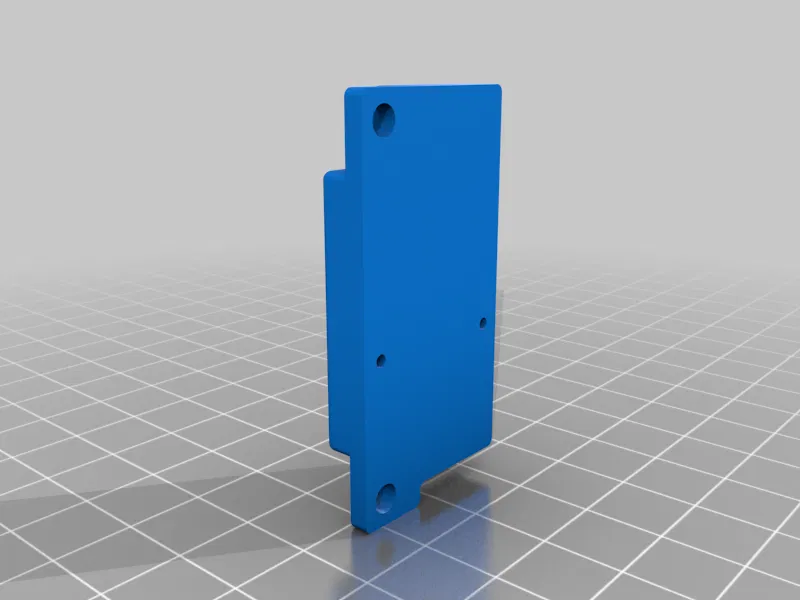

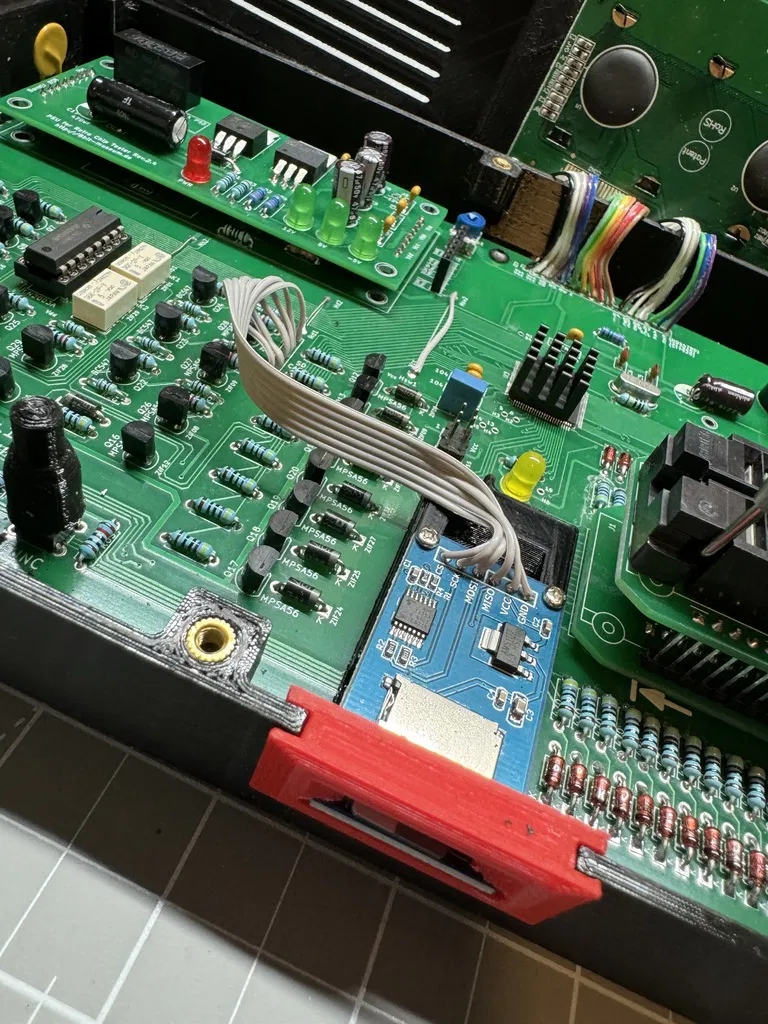

-Adapter để nối SD card extension vào case (SD_module_adapter.stl) *Model do “hardwaredoc” làm

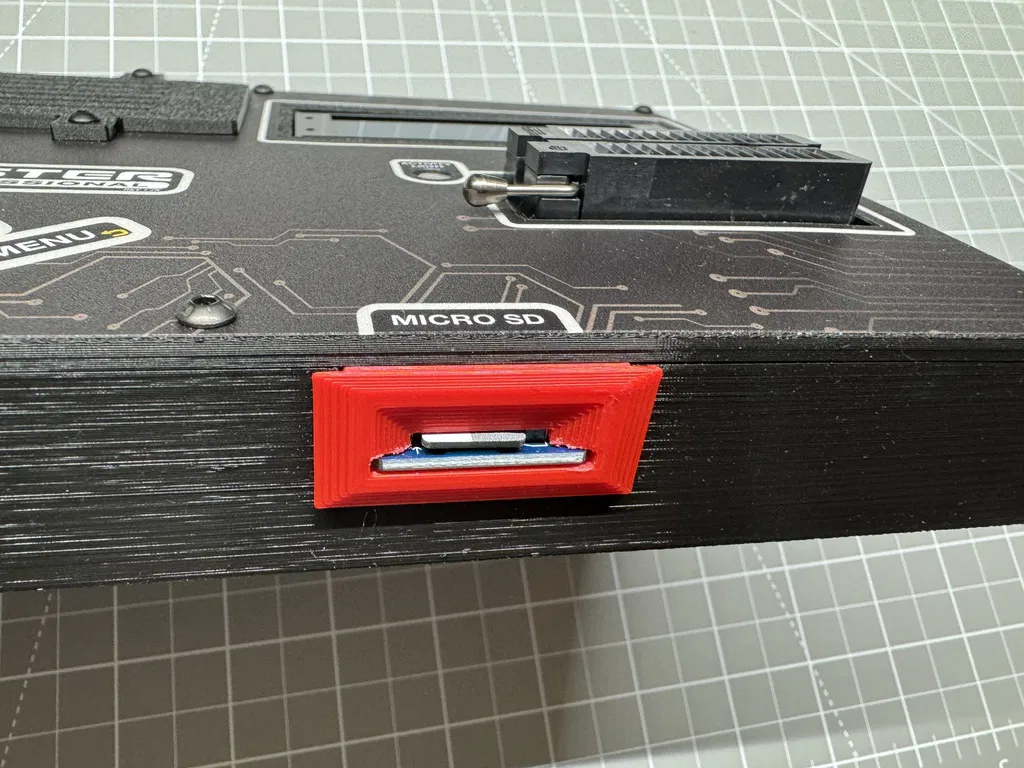

-Mặt nạ (face plate) cho SD adapter đi xuyên qua case (SD_face_plate.stl) *Model do “hardwaredoc” làm

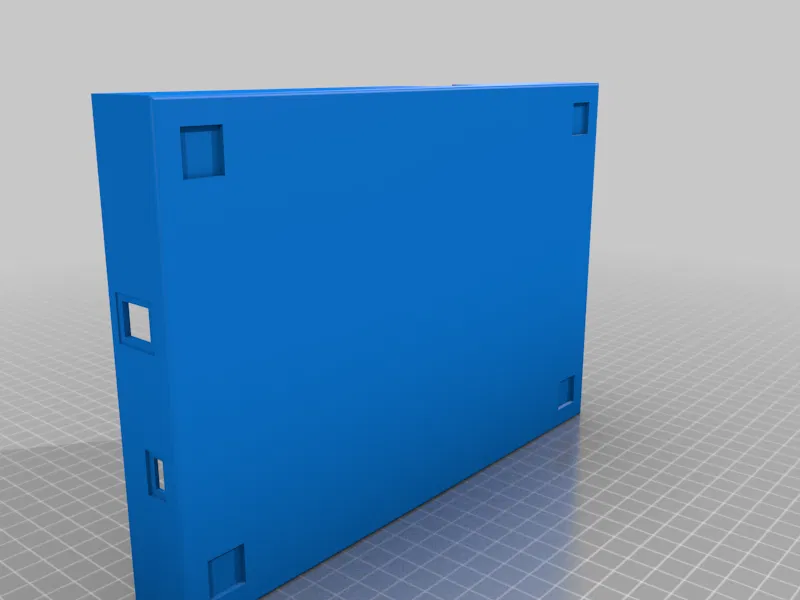

-Thân case chính (Case_Main_Housing.stl)

Phần cứng sử dụng:

M3x10mm 10.9 Alloy Steel Button Head Hex Socket Cap https://www.amazon.com/gp/product/B01AXUSPYO/

M3x16mm Thread Button Head Hex Socket Cap Screw https://www.amazon.com/gp/product/B01B1ODJCO/

Threaded Inserts 150pcs Round Insert Nuts M3 Brass Knurl Insert Nuts https://www.amazon.ca/gp/product/B08R3ZX418/

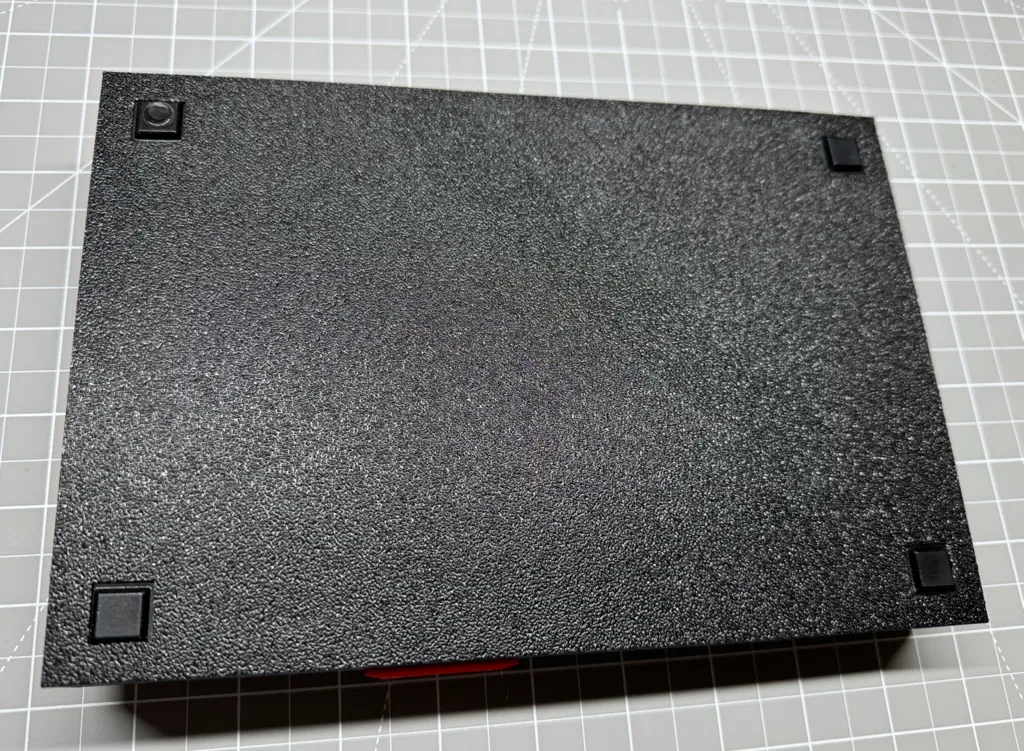

Pack of 100 Square Adhesive Bumper Pads ½” Diameter https://www.amazon.ca/gp/product/B07PDSXKD9/

OLED Display (Tuỳ chọn) https://www.aliexpress.com/item/32929491915.html

Decal mặt trên:

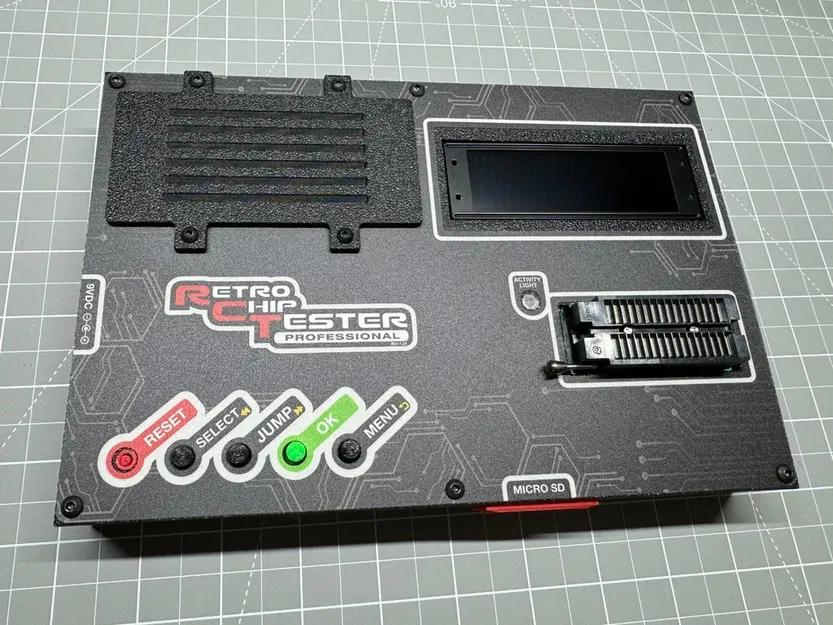

Đây là decal custom làm bằng vinyl chất lượng cao và có lớp laminate polycarbonate dày (chống trầy). Decal được die-cut và dùng đúng loại vật liệu hay thấy trên panel điều khiển máy arcade để tạo cảm giác “công nghiệp” hơn cho thiết bị. Mình thiết kế đồ hoạ để che phủ đầy đủ các chức năng và làm cho dễ dùng nhất có thể. Lưu ý đừng siết ốc quá chặt, nhất là ngay sau khi dán decal, vì decal có thể bị đội lên quanh vị trí ốc do keo cần thời gian để ổn định.

Decal có bán trên store của tụi mình: https://retrolabs.com/products/8bit-museum-retro-chip-tester-pro-overlay-decal-limited
