Adaptor Coupled Reverse Lens cho Macro Photography

3D Print Macro Photography của bạn

Tóm tắt nhanh

Adaptor này cho phép bạn chụp ảnh macro với ống kính Canon EF hoặc EFS. Thiết kế ban đầu hướng tới các ống kit zoom. Tất cả ví dụ đều dùng kit 18-55mm và kit zoom 25:250.

Trong bộ sưu tập

Adaptor này thuộc một bộ công cụ macro photography in 3D:

• Reverse lens adaptor. (Tại đây) *Lens hood cho ống kính đảo (Có kèm trong mẫu này). *Diffuser cho ống kính đảo (Có kèm trong mẫu này).

• Giá đỡ mẫu/vật thể (Tại đây). *Adaptor coupled reversed lens. Chính là mẫu này!

• Bộ macro tube kit (Dự kiến Sep. 2001).

• Hộp đựng adaptor (Dự kiến Sep. 2001)

• Thanh trượt tay cho focus stacking (Dự kiến Oct 2021).

• Thanh trượt tự động hoàn toàn cho focus stacking (Dự kiến Oct 2021).

• Micro adaptor (Đang lên kế hoạch) Tất cả công cụ được mô tả chi tiết trong loạt Instructables tên là 3D Print your Macro Photography

  Cách hoạt động

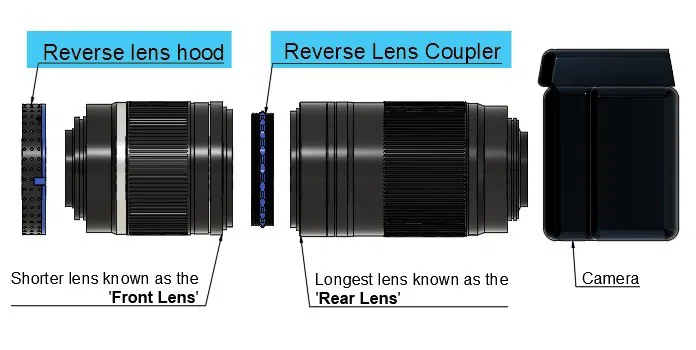

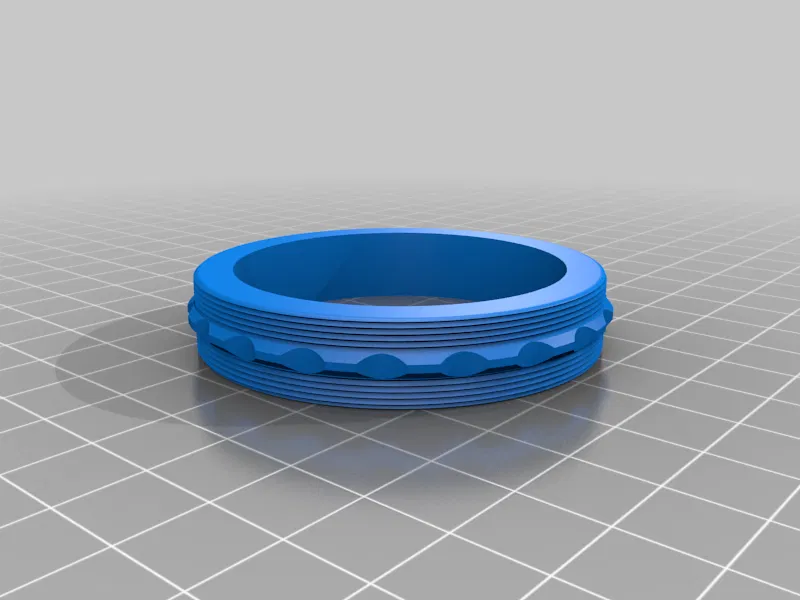

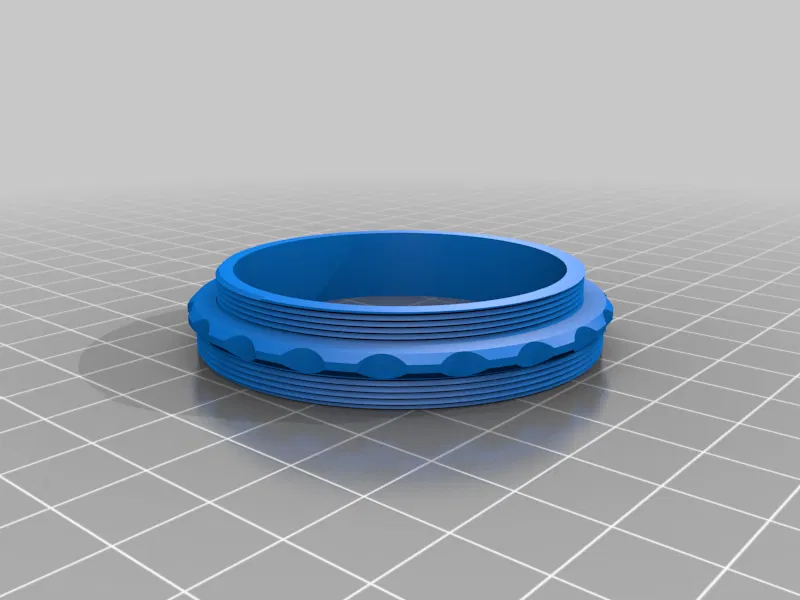

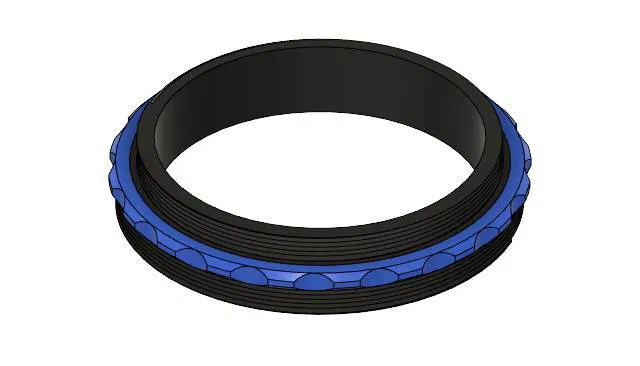

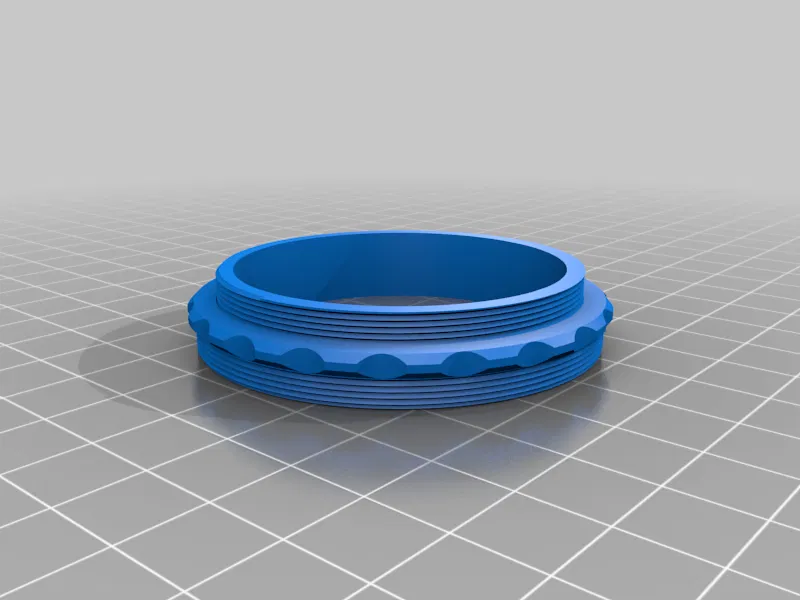

Đây là một biến thể của Reverse Lens Adaptor. Adaptor này đảo hướng của ống kính để tạo độ phóng đại, rồi gắn nó với một ống kính khác (đóng vai trò như extension tube) để tăng phóng đại thêm nữa. Với hai ống kit Canon, mình đạt tối đa khoảng 14X. Nói chung chất lượng hình cao hơn so với đảo 1 ống, nhưng ở mức phóng đại cực cao thì chất lượng sẽ giảm.

Cách dùng

Bạn sẽ cần 2 ống kính có tiêu cự khác nhau.

1. Gắn ống kính tiêu cự dài hơn lên máy.

2. Chỉnh focus về infinity và mở khẩu lớn nhất.

3. Vặn adaptor vào vị trí lẽ ra gắn filter.

4. Vặn ống kính thứ hai (tiêu cự ngắn hơn) vào đầu còn lại của adaptor sao cho hai ống kính quay mặt vào nhau.

5. Tịnh tiến máy tới/lui, hoặc dùng ống kính phía trước để lấy nét. Có hướng dẫn chi tiết dạng Instructable .
   .

   ### Reverse Lens Hood và Diffuser

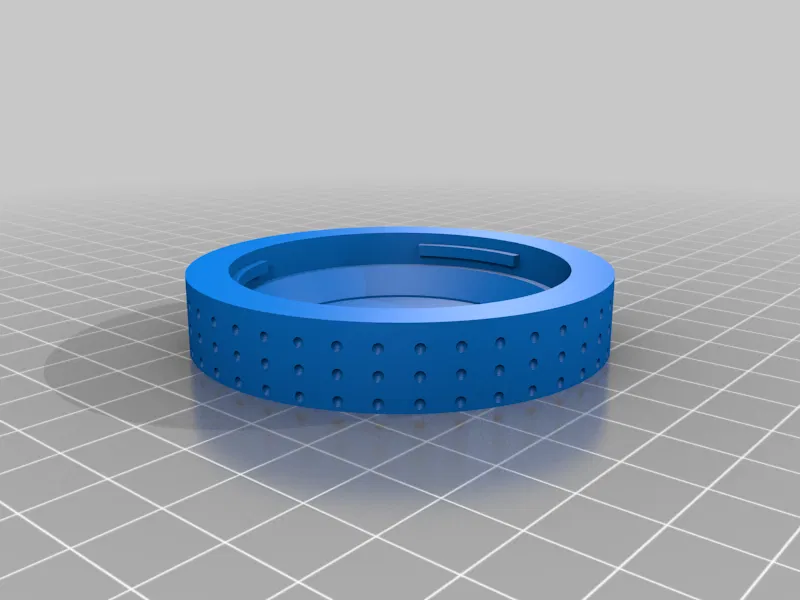

   Reverse lens hood không bắt buộc, nhưng giúp chặn ánh sáng lọt không mong muốn vào ống kính, bảo vệ thấu kính sau (rear element) khá “mong manh”, và cho phép gắn filter cũng như diffuser. Bạn cũng có thể dán/vật liệu phản quang để hỗ trợ rọi sáng chủ thể.

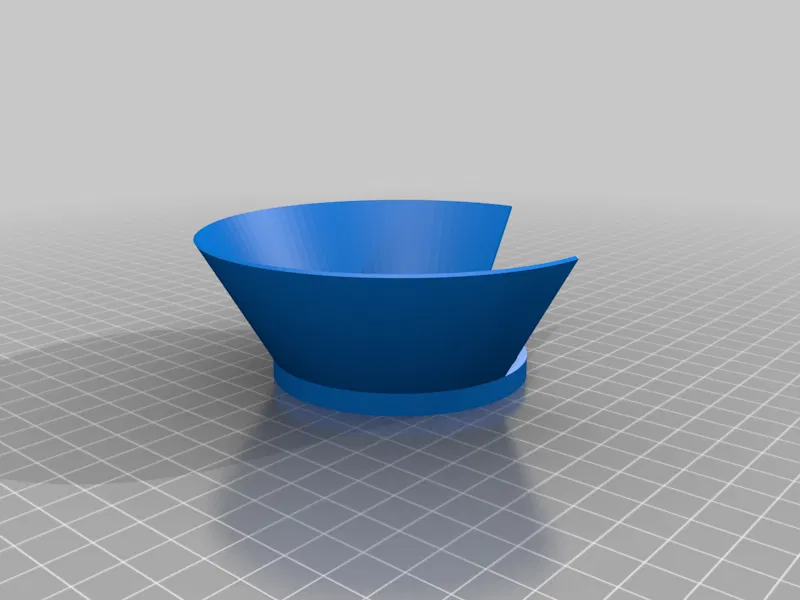

   Diffuser gắn lên reverse lens hood. Nó được thiết kế để bẻ hướng ánh sáng từ phía trên và phía sau ống kính rọi xuống chủ thể. Hiệu quả nhất khi dùng với flash cóc (internal flash).

   ### Chủ thể, ảnh ví dụ phía trên (Từ trái sang phải)

6. Muỗng lưu niệm (50mm ghép với ống 250mm).

7. Muỗng lưu niệm (18mm ghép với ống 250mm).

8. Mảnh opal từ Lightning Ridge, Australia (18mm ghép với ống 250mm).

9. Ngòi bút chì sắc (18mm ghép với ống 250mm).

10. PLA ở .2mm (18mm ghép với ống 250mm).

11. Các ô vuông in bằng máy in phun (inkjet) (18mm ghép với ống 250mm).

12. Ảnh tham chiếu kích thước thật của bút chì và các ô vuông.

    Thiết lập in

Hãng máy in:

Prusa

Máy in:

i3 MK3 MMU 2

Rafts:

Không

Supports:

Không

Độ phân giải:

100

Infill:

20

Filament:
[

3DFillies PLA nhưng tốt nhất là PETG ](http://www.amazon.com/s?url=search-alias&field-keywords=3DFillies+PLA+but+prefferably+PETG&tag=thingiverse09-20) màu đen, xanh, trong

Ghi chú:

Làm sạch ren cho kỹ. Trước khi dùng, vặn adaptor vào/ra ống kính vài lần hoặc cho tới khi thao tác vặn trở nên trơn tru, nhẹ tay. ngòi bút chì, các ô vuông, ảnh tham chiếu

Post-Printing

Xem Instructable. Đặc biệt là phần liên quan tới việc “làm sạch” ren.

Category: Camera
