Tay cầm cho xTool S1 40W (xTool S1 40W handle)

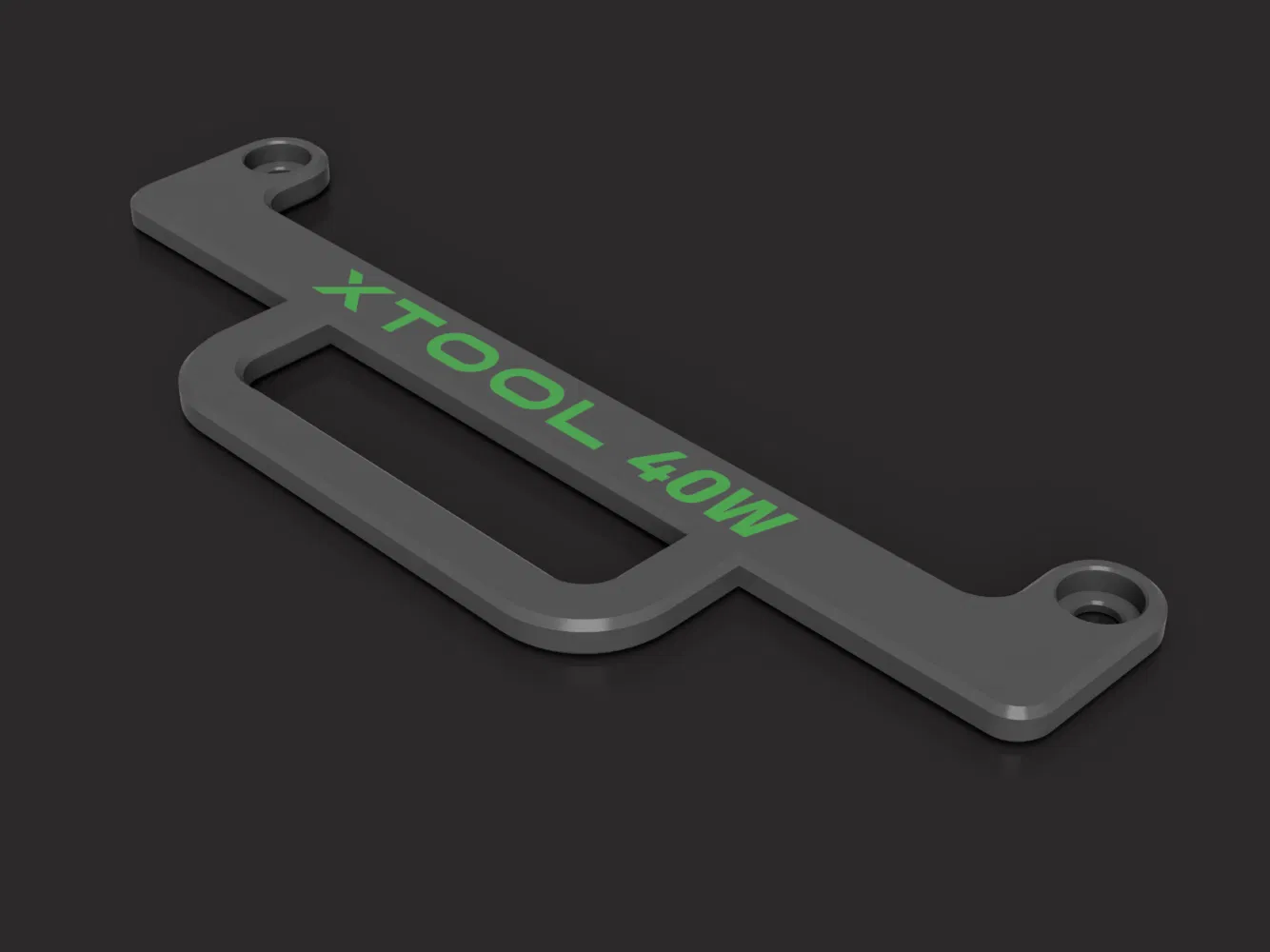

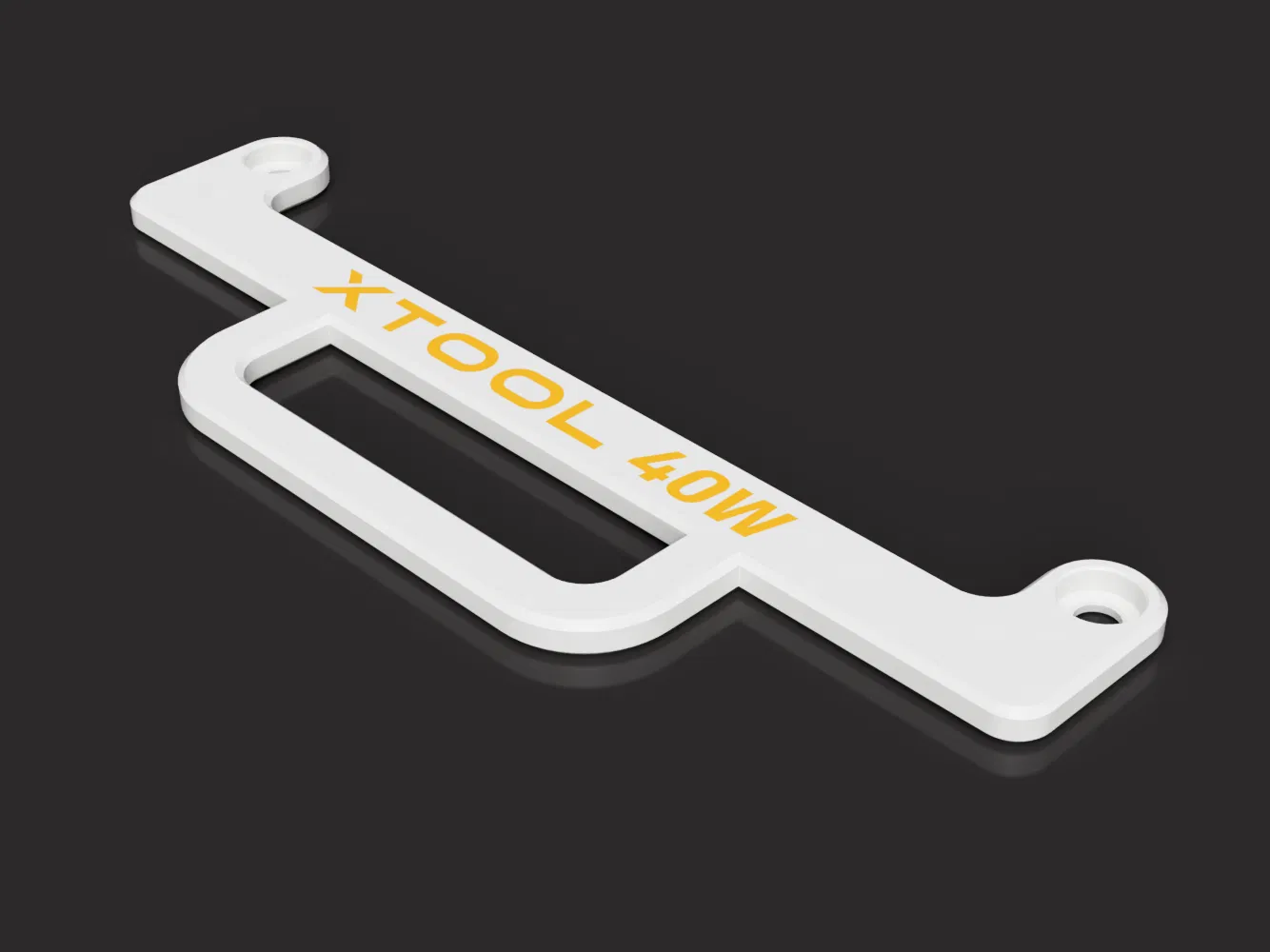

Tay cầm gắn cho module laser xTool S1 40W, bắt bằng ốc M3x25mm thay ốc zin để cầm nắm dễ hơn khi dùng chức năng pin point. Có bản thiết kế cập nhật để tránh ốc M3 chạm nhẹ vào vỏ khi đo chiều cao tự động.
Mô tả
Cập nhật – đã có thiết kế chỉnh sửa!
Mình đã thêm một bản thiết kế cập nhật vì gần đây mình để ý là trong quá trình đo chiều cao tự động, các con ốc M3 có chạm nhẹ vào phần vỏ trên khi đầu laser di chuyển về điểm tham chiếu ở phía sau bên phải của trục Y.
Nếu bạn đang dùng bản thiết kế ban đầu, mình đề xuất bạn kiểm tra kích thước trên máy của bạn và chuyển sang bản thiết kế cập nhật.
Bối cảnh
Mình tìm thử quanh rồi mà không thấy tay cầm nào vừa vặn tốt với module laser xTool S1 40W của mình, nên mình quyết định tự thiết kế một cái.
Ý tưởng

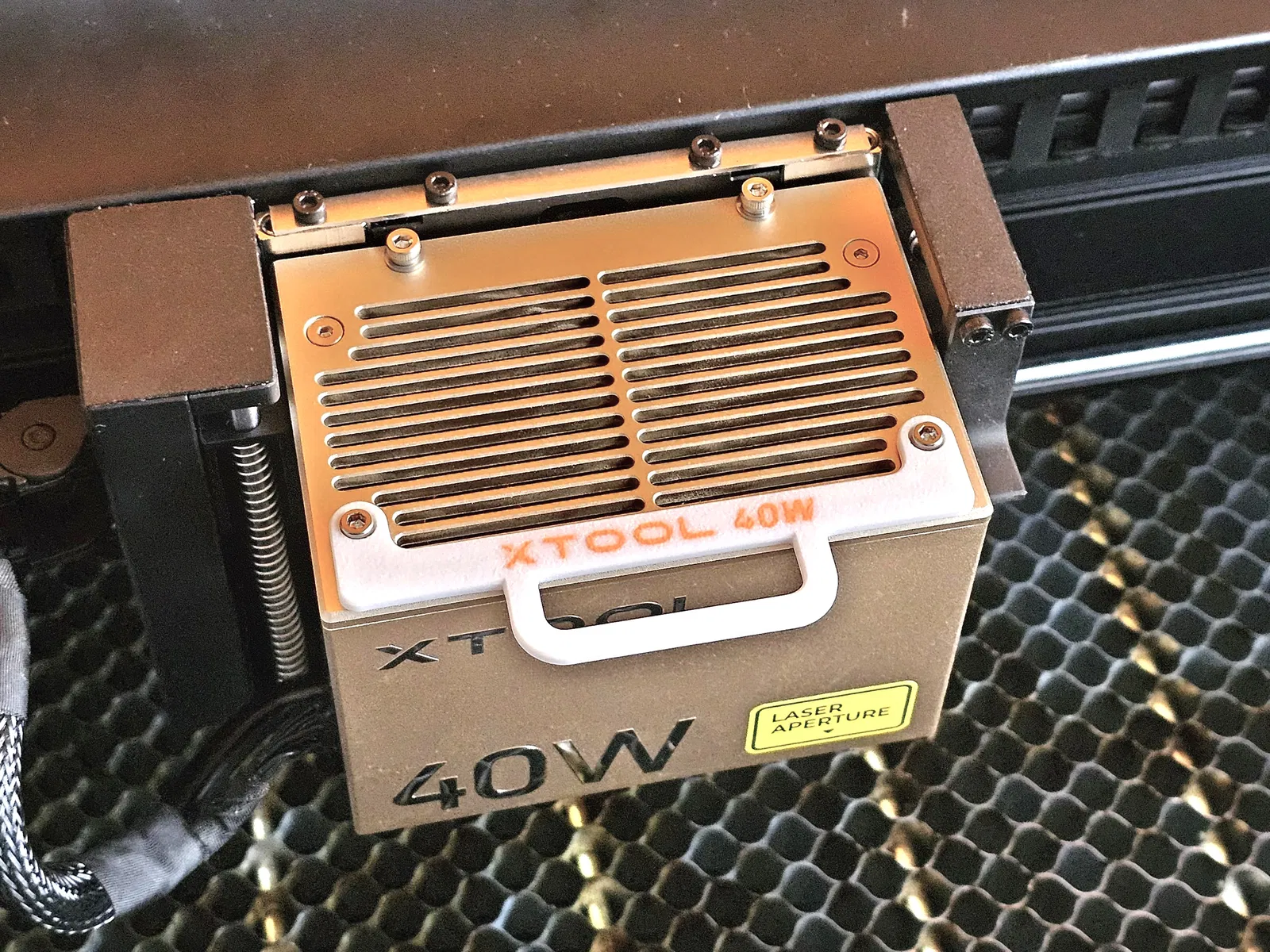

Tay cầm có thể bắt vít bằng ốc M3x25mm vào module, thay cho các con ốc zin. Độ sâu vặn vào vẫn giữ nguyên.
Hướng dẫn
Mình in chi tiết này với các thiết lập sau:
- Cách in: Úp ngược
- Vật liệu: PLA
- Nozzle: 0.4
- Chiều cao lớp (Layer height): 0.2
- Perimeters: 6
- Infill: 25% Grid
- Support: Không cần
- Wall generator: Arachne
- Tốc độ lớp đầu (Initial layer speed): 25mm/s @ 2000mm/s²
- Skirt: 1 vòng / cao: 2
- Print sheet: Bambu textured PEI
Chúc bạn in vui!
Và để lại bình luận “make” nếu bạn thích nhé :-)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
