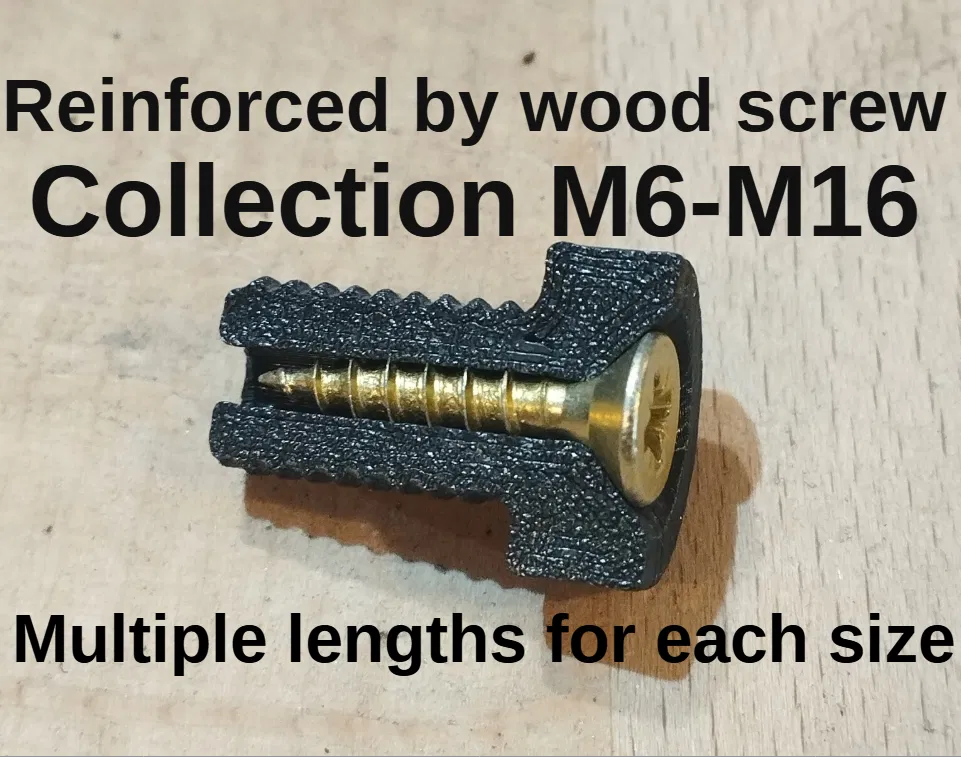

Bộ bulông hệ mét M6–M16 nhiều chiều dài, gia cường bằng vít gỗ/GK

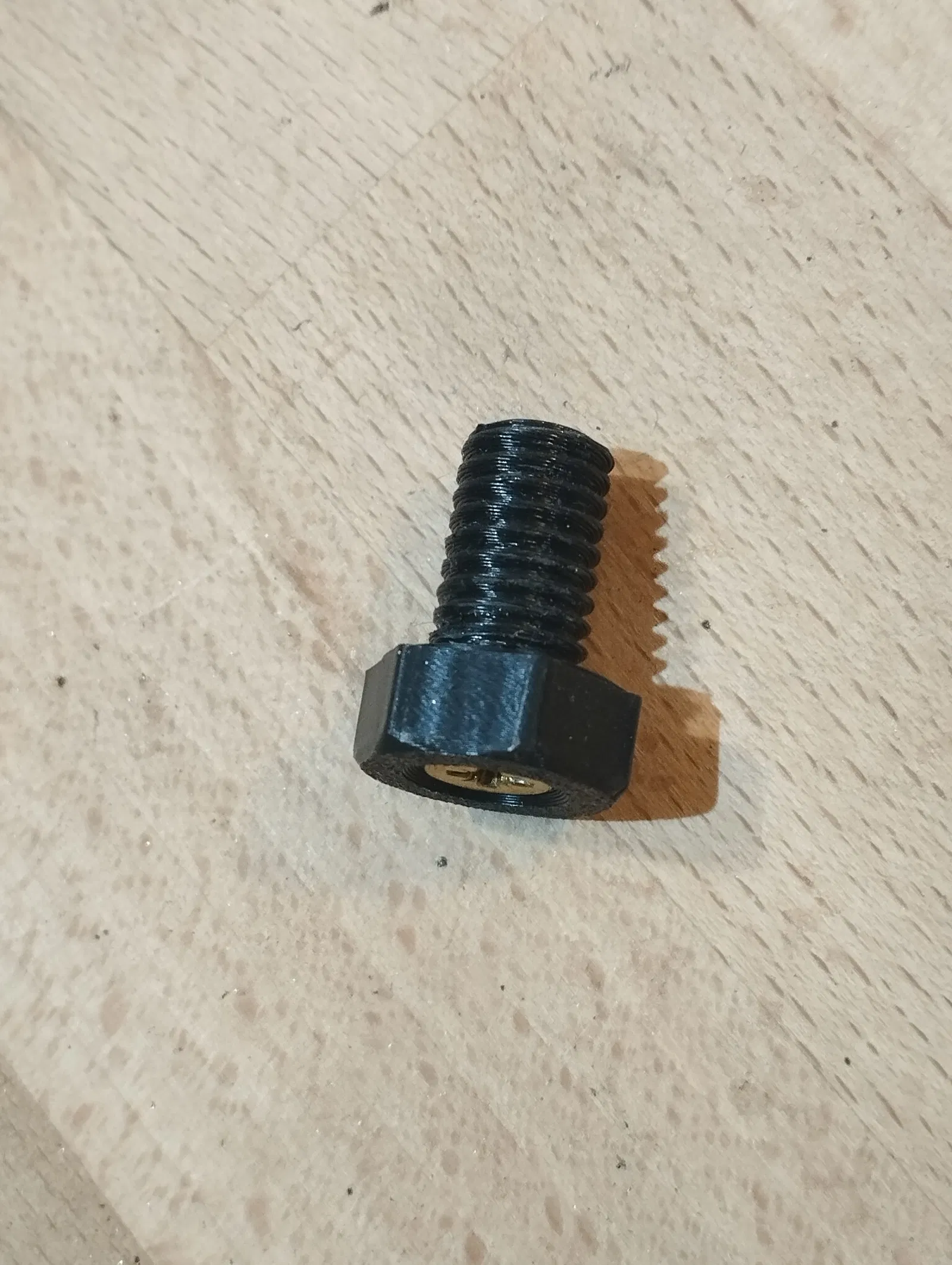

Bộ sưu tập bulông hệ mét, có các cỡ từ M6 tới M16, với nhiều chiều dài khác nhau.

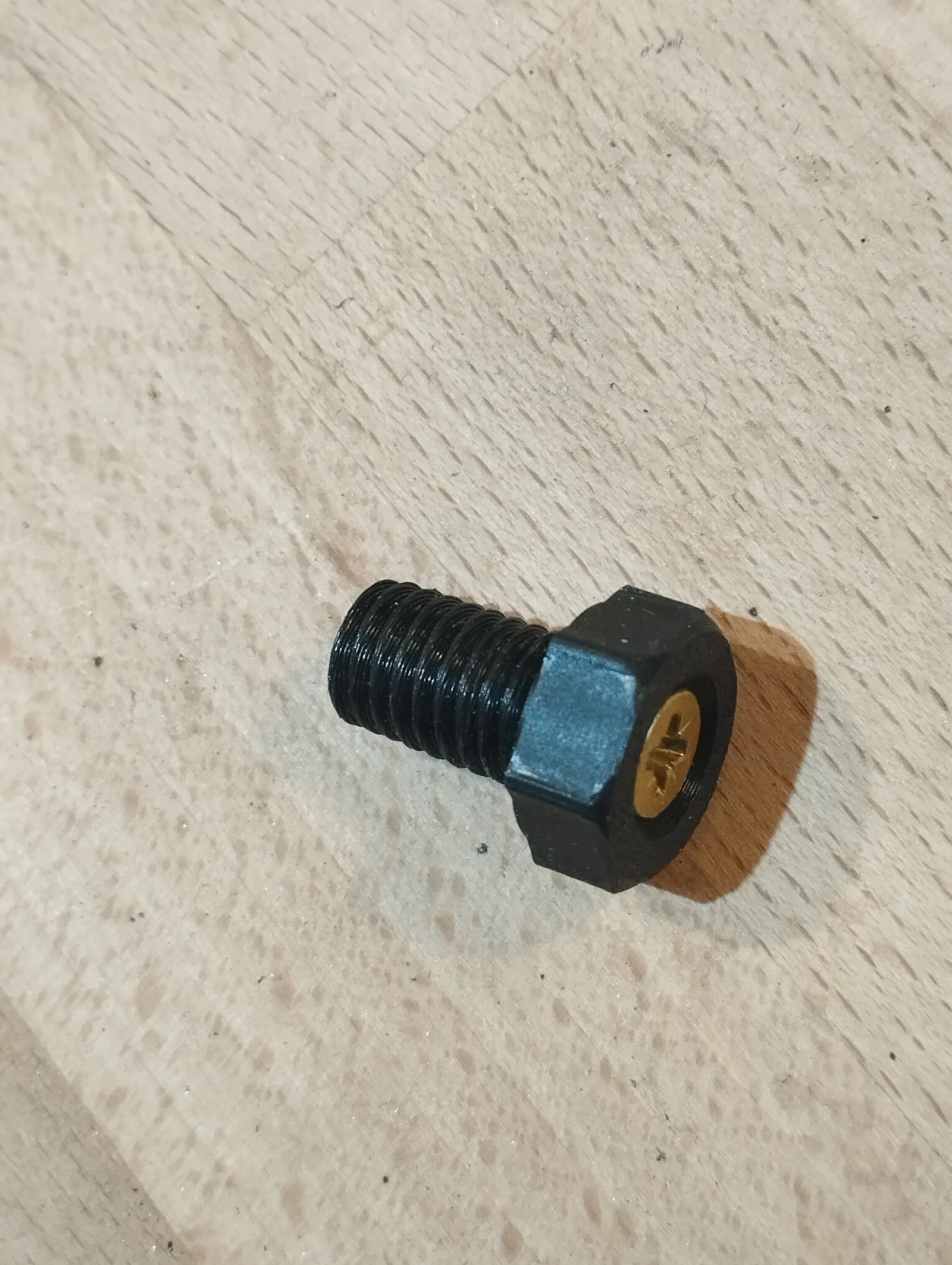

Gia cường bằng vít gỗ tiêu chuẩn

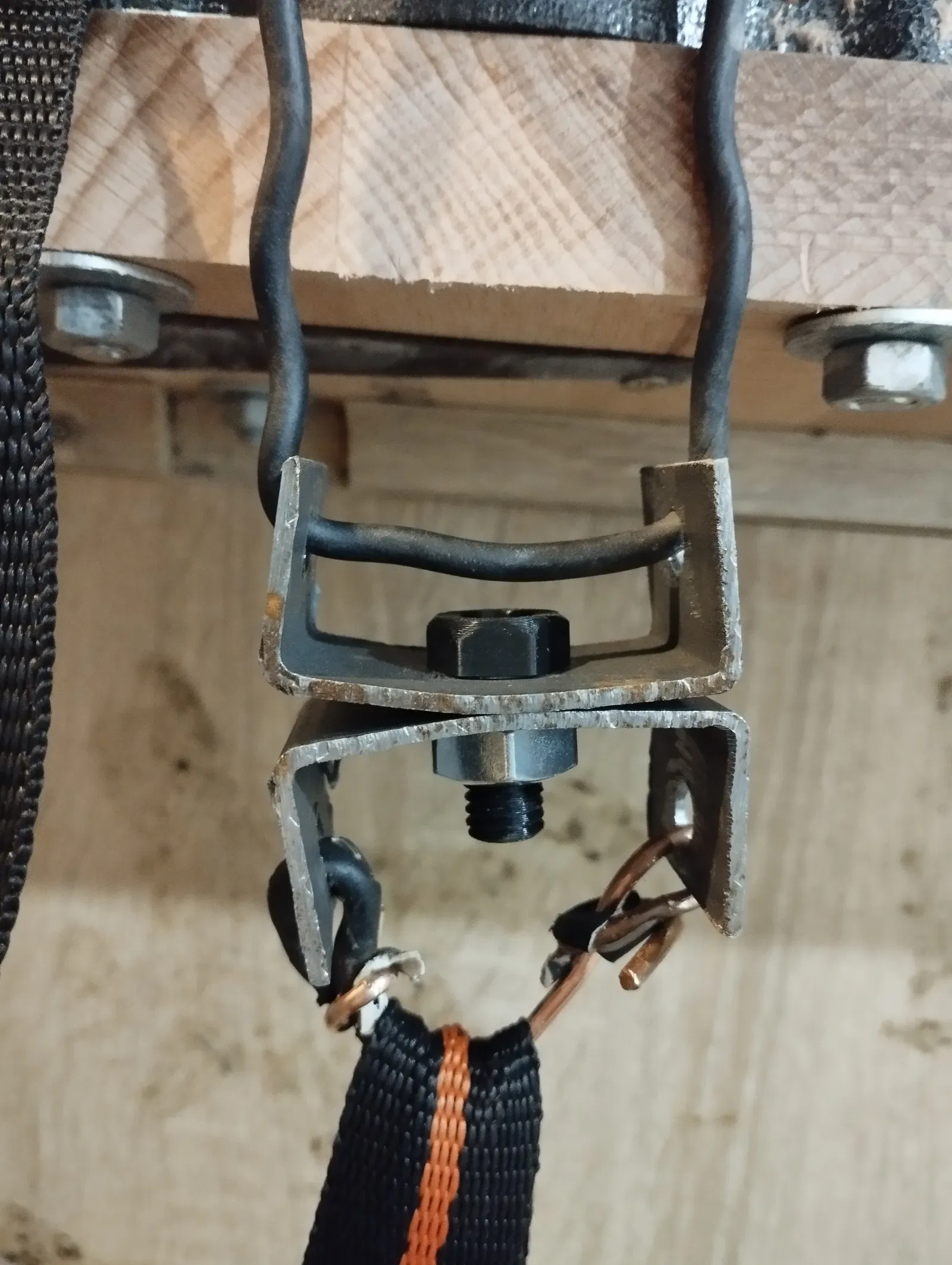

Vì tò mò nên mình có làm thử nghiệm độ bền để đánh giá mô-men xoắn tối đa và lực kéo đứt,

Mình đã test bulông M10.

• Bulông 1 (4 walls, 30% infill):
  • Mô-men xoắn tối đa: 2,1 Nm
  • Lực kéo: ~49 kg
• Bulông 2 (100% infill):
  • Mô-men xoắn tối đa: 3,5 Nm
  • Lực kéo: chưa test
• Bulông 3 kèm vít gỗ 4mm (4 walls, 30% infill):
  • Mô-men xoắn tối đa: 4,7 Nm
  • Lực kéo: trên 100 kg (bài test bị giới hạn bởi cân 100 kg; bulông vẫn còn nguyên)

Lưu ý: Dĩ nhiên các bulông này cũng có thể dùng mà không cần vít gia cường.

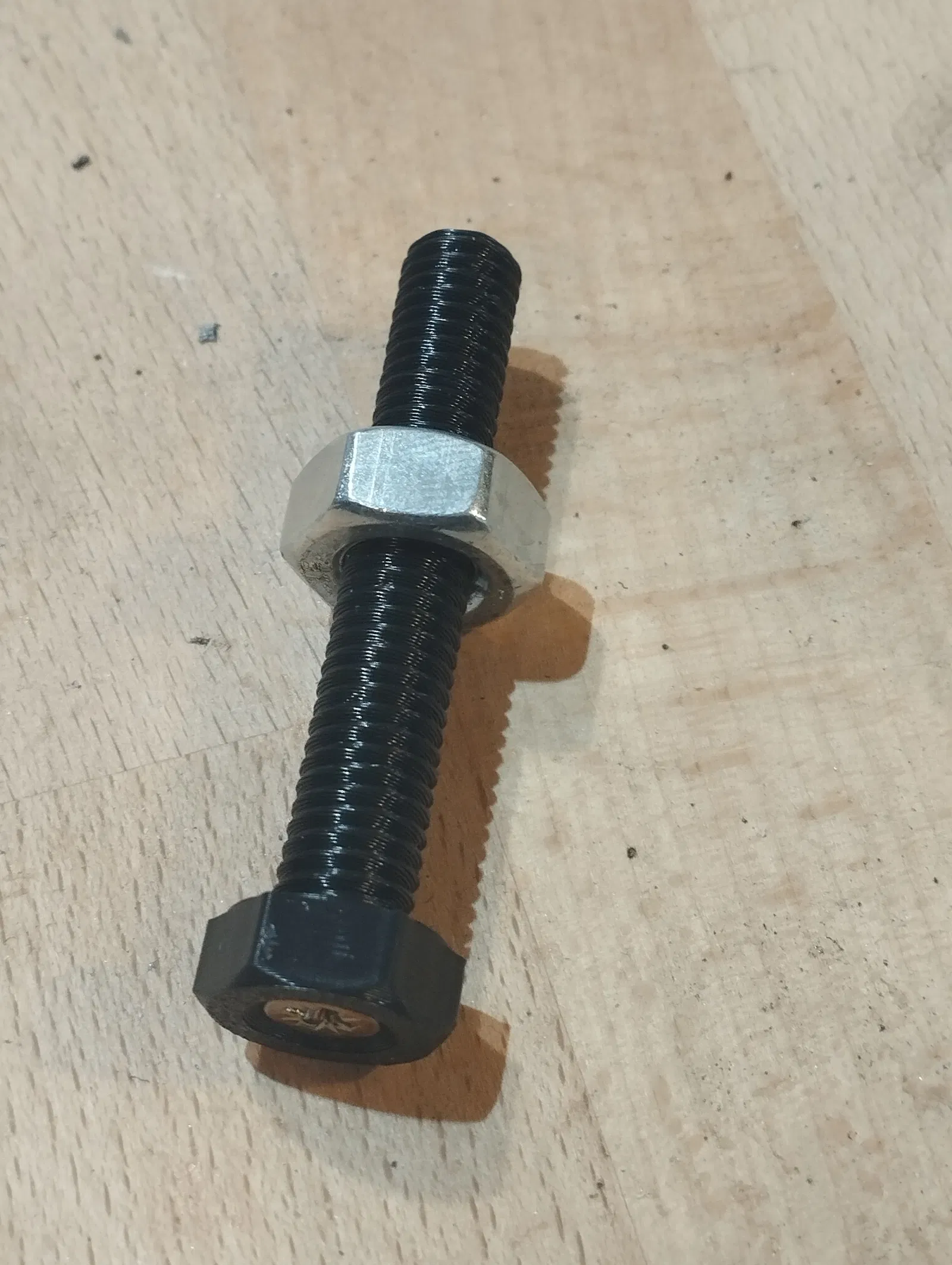

Các bulông này đã được mình cân chỉnh theo máy Qidi Q1 Pro 3D printer. Tất cả kích cỡ đều có thể vặn vào ê-cu thép với lực cản rất nhỏ, đảm bảo độ khớp tin cậy.

Nếu bạn gặp vấn đề về độ khít/độ vừa, mình khuyên bạn tăng/giảm scale nhẹ theo trục X và Y và giữ nguyên trục Z. Cách này sẽ giúp chỉnh theo dung sai của máy bạn.

Thông số in (Printing Parameters):

Mỗi cỡ bulông đã được tối ưu để cân bằng tốt giữa độ bền và chất lượng bề mặt:

• M6:
  • Walls: 3 - vít gia cường 3mm)
  • Infill: tối thiểu 30%
  • Layer height: 0.08 mm
• M8:
  • Walls: 4 - vít gia cường 3 và 3,5 và 4 mm
  • Infill: tối thiểu 30%
  • Layer height: 0.1 mm
• M10:
  • Walls: 4 - vít gia cường 3 và 3,5 và 4 và 5mm
  • Infill: tối thiểu 30%
  • Layer height: 0.12 mm
• M12:
  • Walls: 4 - vít gia cường 4 và 5mm
  • Infill: tối thiểu 30%
  • Layer height: 0.16 mm
• M14:
  • Walls: 5 - vít gia cường 4 và 5mm
  • Infill: tối thiểu 30%
  • Layer height: 0.16 mm
• M16:
  • Walls: 6 - vít gia cường 4mm
  • Walls: 5 - vít gia cường 5mm
  • Infill: tối thiểu 30%
  • Layer height: 0.16 mm
