SCURA mod frame "counter" – Mod đếm frame cho Goodman SCURA

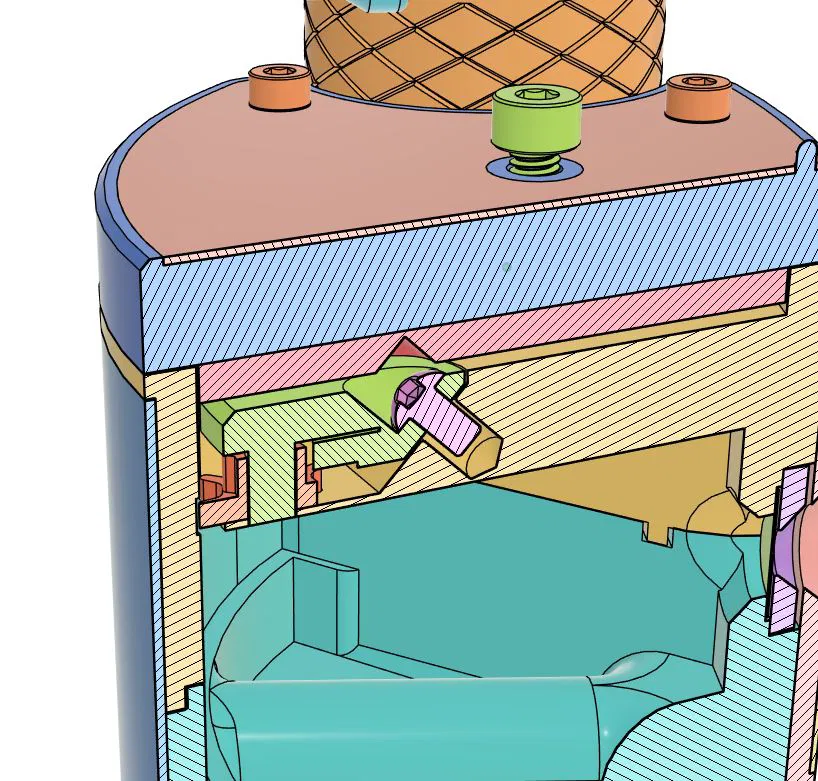

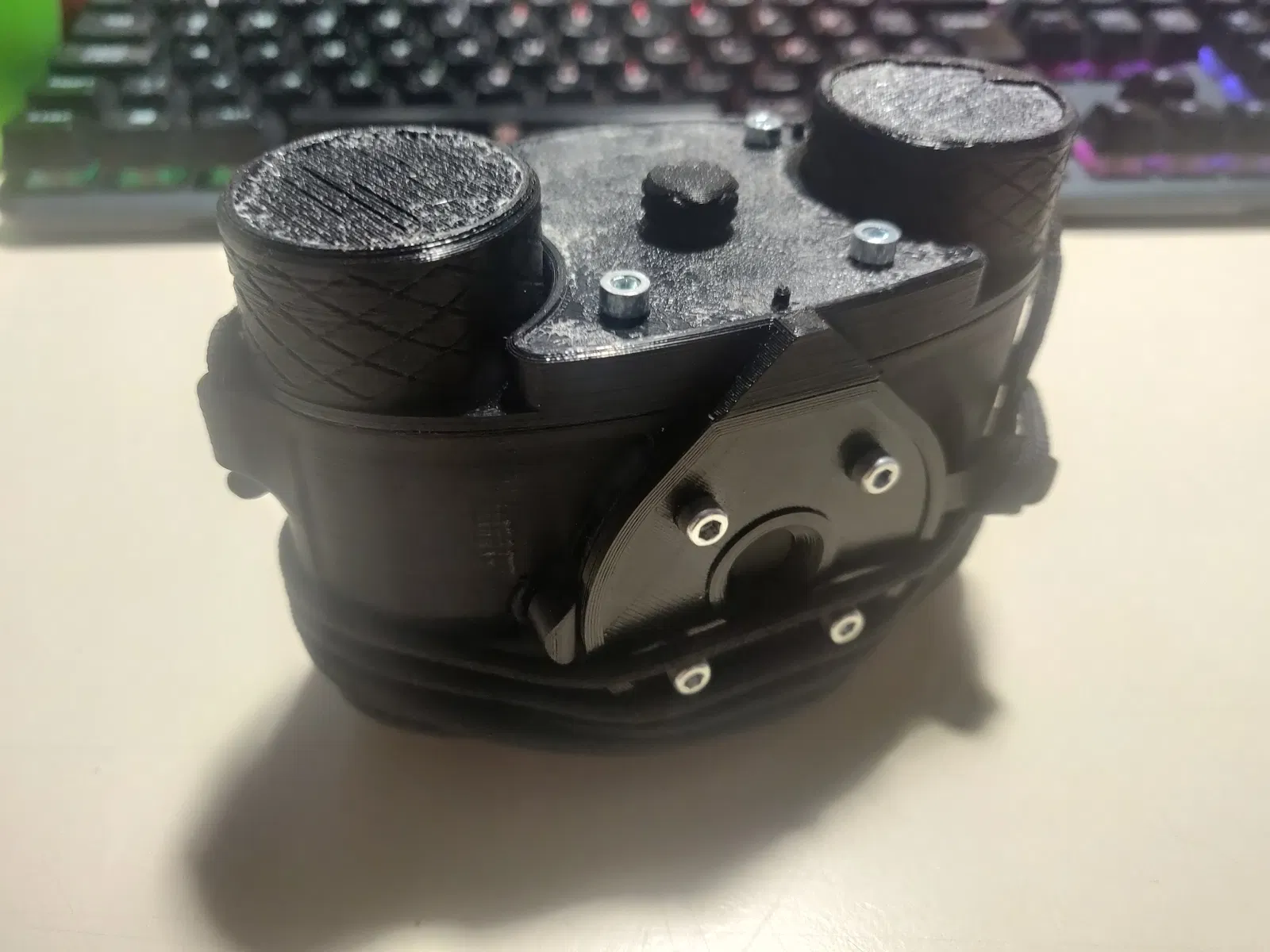

Đây là một bản mod (thực ra là nhiều mod) cho máy ảnh pinhole Goodman SCURA. Sau khi dùng bản stock một thời gian, mình bắt đầu thấy khó chịu vì khoảng cách giữa các khung hình không đều và bị giãn khá nhiều. Nên mình thiết kế một mod để khoảng cách đều hơn. Đây là một “clicker” để đếm lỗ sprocket. Mỗi lần tua sang 1 frame, bạn sẽ nghe và cảm nhận được bốn tiếng/nhịp “click”.

Phần clicker có thể cần chà nhám và/hoặc bồi thêm vật liệu ở dạng keo siêu dính (super glue) trên đầu tip (nếu cái “lưỡi”/"tongue" bị quá ngắn), hoặc chà nhám nhẹ để nó hoạt động đúng. Nên test bằng tay ở ngoài máy trước. Mình phải in vài cái mới ra được setting chuẩn và vẫn phải chà nhám để dùng ổn. Ngoài ra sau khi lắp, nhớ kiểm tra bằng tăm (toothpick) hoặc vật nhỏ tương tự xem bánh xe có quay trơn tru không. Nếu không, thử chà nhám mỏng bớt để nó mỏng hơn.

Những thứ bạn cần để làm máy:

• 8x vít M3x12
• 1x vít M3x6 đầu pan/round/lens head (cho bộ đếm/counter)
• 4x vít M3x45
• 1x M4x25 (hoặc tốt hơn là 22, nếu bạn tìm được)
• 1x insert ren cấy nhiệt M4 (M4 heat set insert)
• 9x insert ren cấy nhiệt M3 (8 cho thân, 1 cho counter)
• 4x ê-cu lục giác M3
• 1 pinhole (lỗ pinhole nằm giữa một đĩa đường kính 12mm, mình khuyến nghị đường kính lỗ 0,2–0,35mm)
• nỉ mỏng để làm light seal
• vật liệu leatherette

Bản mod này KHÔNG tương thích với SCURA stock vì các mod khác mình đã làm kèm theo gồm:

• đổi phần cứng M2 sang M3
• thay ê-cu giấu bằng insert ren cấy nhiệt
• thêm chốt (pins) phía trên để canh khung dễ hơn
• thay đổi chiều cao và thêm texture cho các núm tua film (advancement knobs)

EDIT: Mình đã thêm một phiên bản phần top để tương thích với file/part SCURA gốc. Bạn cần in phần này thay cho bản stock và gắn thêm các part của frame counter để dùng được. Bạn cũng cần thêm 1 con vít M3 và 1 ê-cu để bắt clicker. Nếu bạn đã in thử, cho mình xin feedback nhé!

Update: Đã thêm phiên bản body top không có framecounter nữa. In cái này và các phần common để làm máy không có framecounter :)

Update2: Đã bổ sung các phần còn thiếu trong danh sách hardware, và sắp xếp các part in vào folder để dễ nhận biết cần in part nào cho từng phiên bản.
