Hệ thống dán nhãn tay cầm Milwaukee Packout Compact Organizer
Tay cầm thay thế cho Milwaukee Packout Compact Organizer, khóa được khi gập và khi kéo lên như tay zin. Nhãn thay đổi được trượt vào rãnh dovetail từ bên trái. Có sẵn STL cho tay cầm và 5 mẫu nhãn.
Mô tả

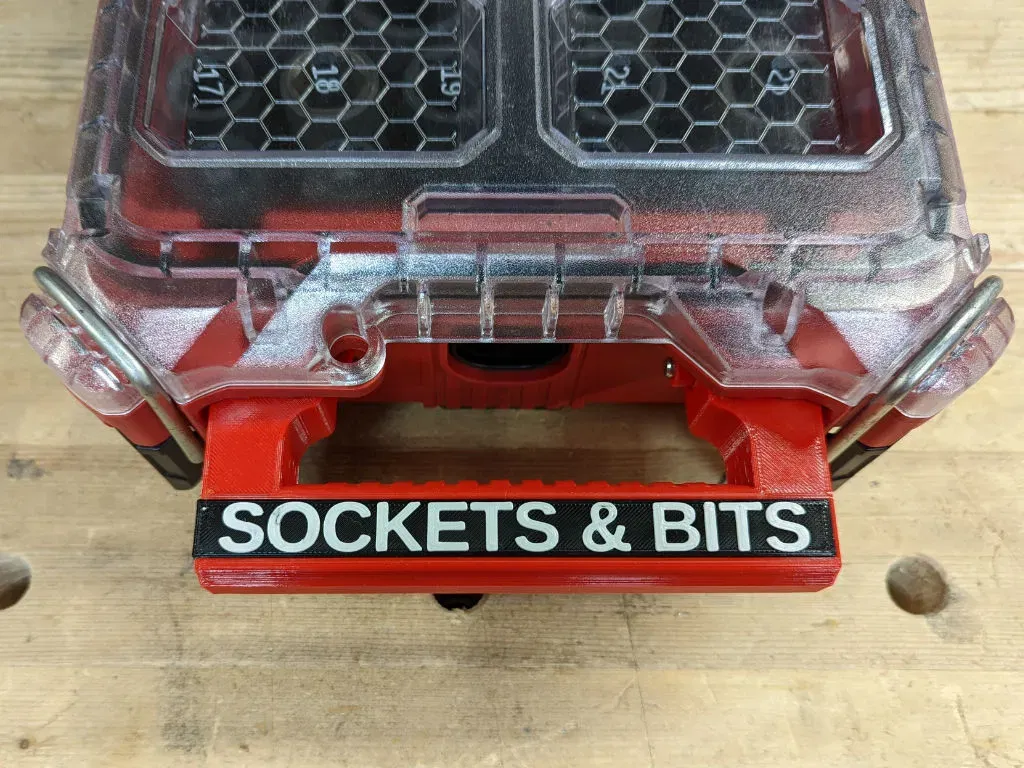

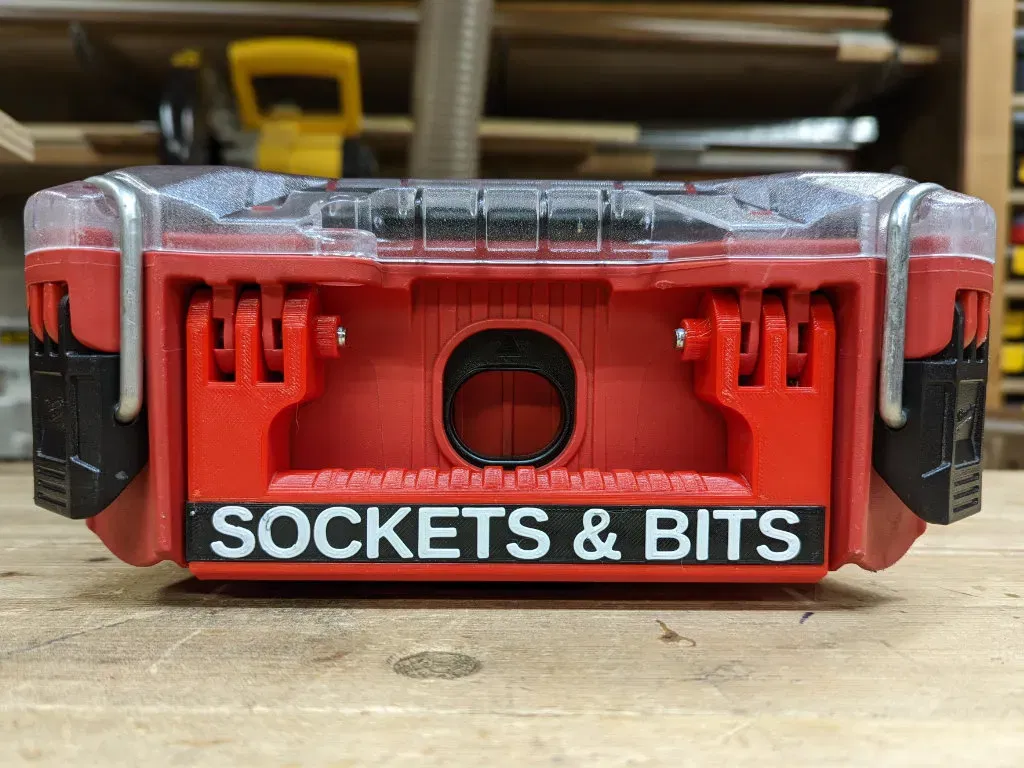

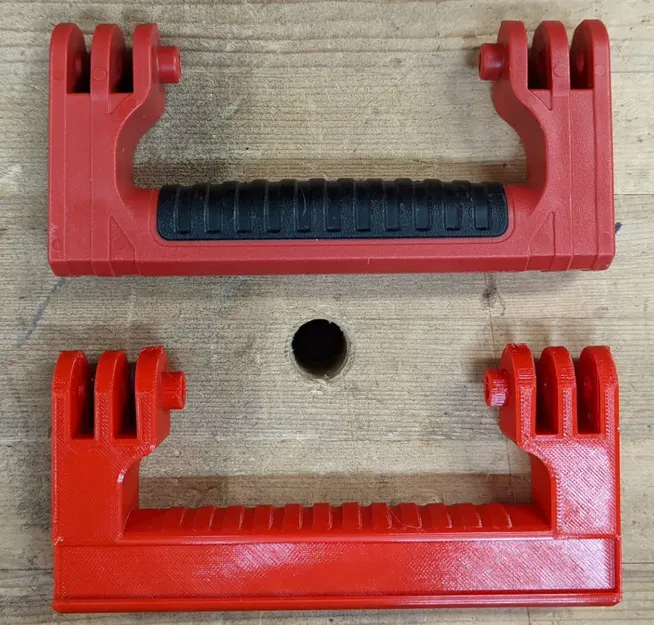

Đây là tay cầm thay thế cho Milwaukee compact organizer, có hỗ trợ nhãn (label) thay đổi được. Tay cầm hoạt động y như tay zin — khóa được ở cả vị trí gập xuống và kéo lên. Nhãn trượt vào một rãnh dovetail ở phía trên tay cầm từ bên trái.
Mình có cung cấp file STL cho tay cầm và 5 mẫu nhãn khác nhau. Nếu bạn muốn nhãn khác thì cần chỉnh model trong openSCAD. Mình có hướng dẫn chung về cách làm ở đây.

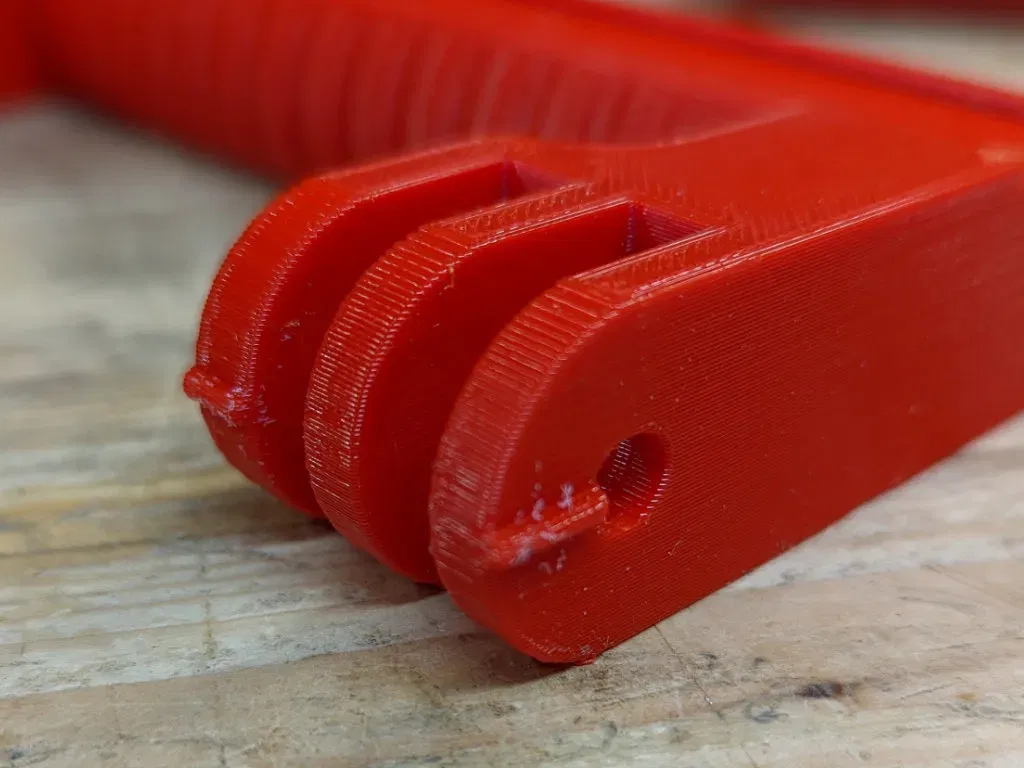

In kèm Supports.
Lắp đặt:

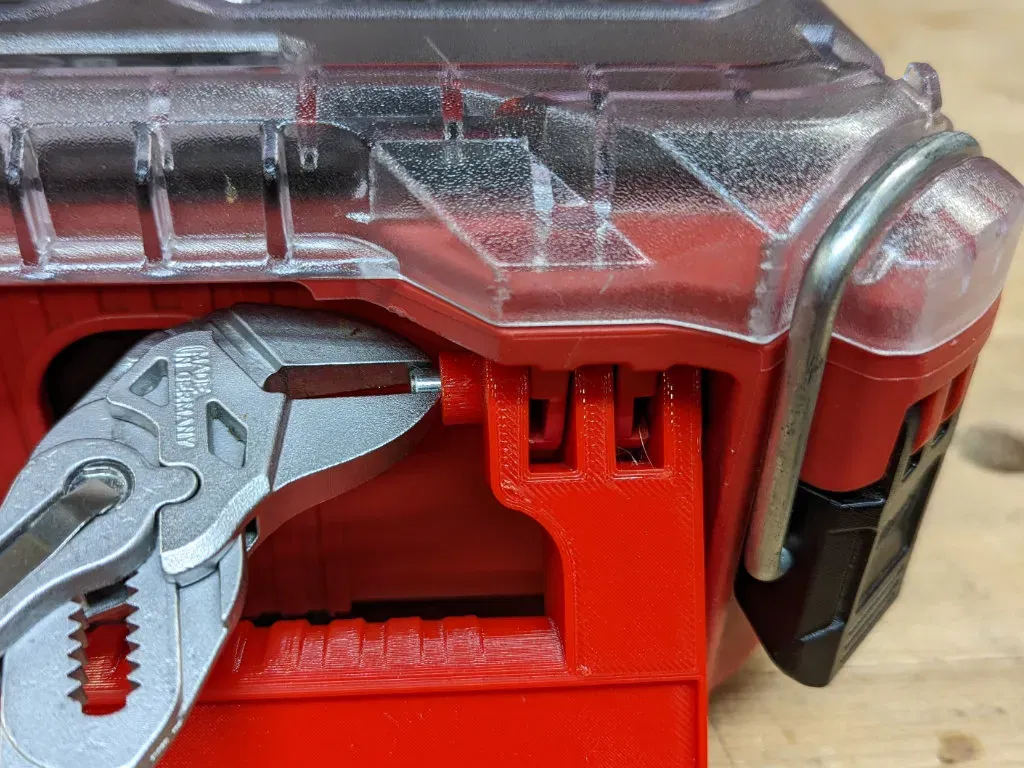

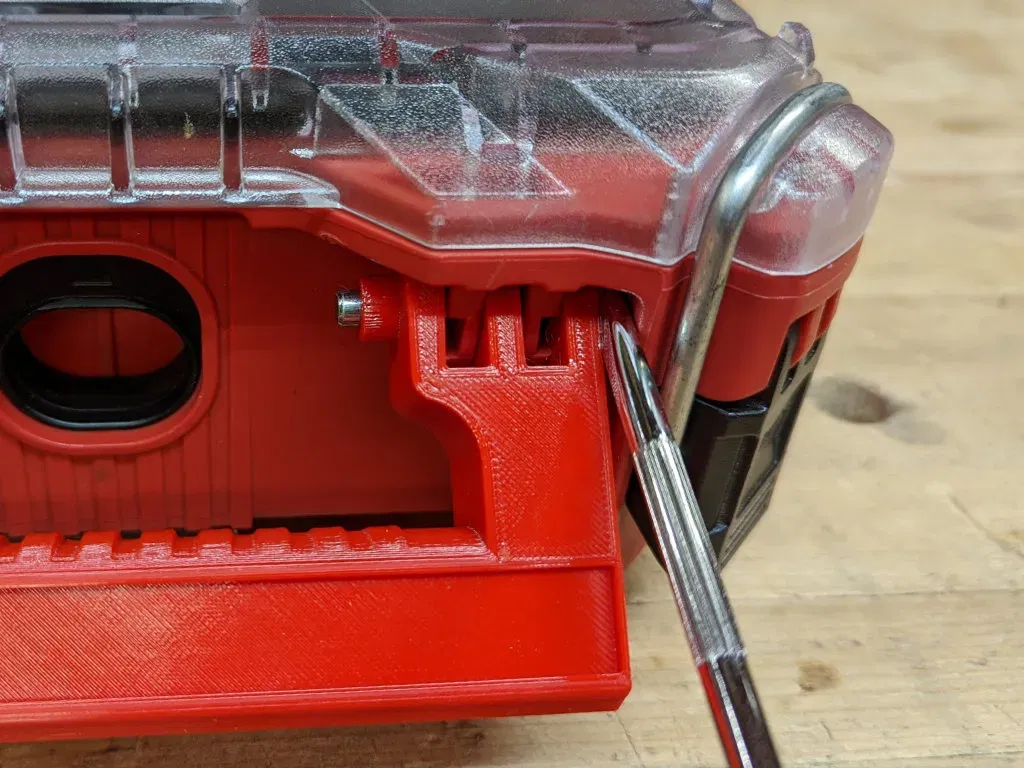

Để tháo tay cầm zin, dùng tua vít dẹt chèn vào giữa mép ngoài của bản lề và thân hộp để đẩy chốt kim loại về phía trung tâm. Sau đó dùng kìm kéo chốt ra hết khỏi bản lề. Khi rút chốt ở cả hai bên thì tay cầm sẽ rơi ra.
Để gắn tay cầm mới, canh tay cầm sao cho các bản lề thẳng hàng rồi đẩy chốt vào lại.

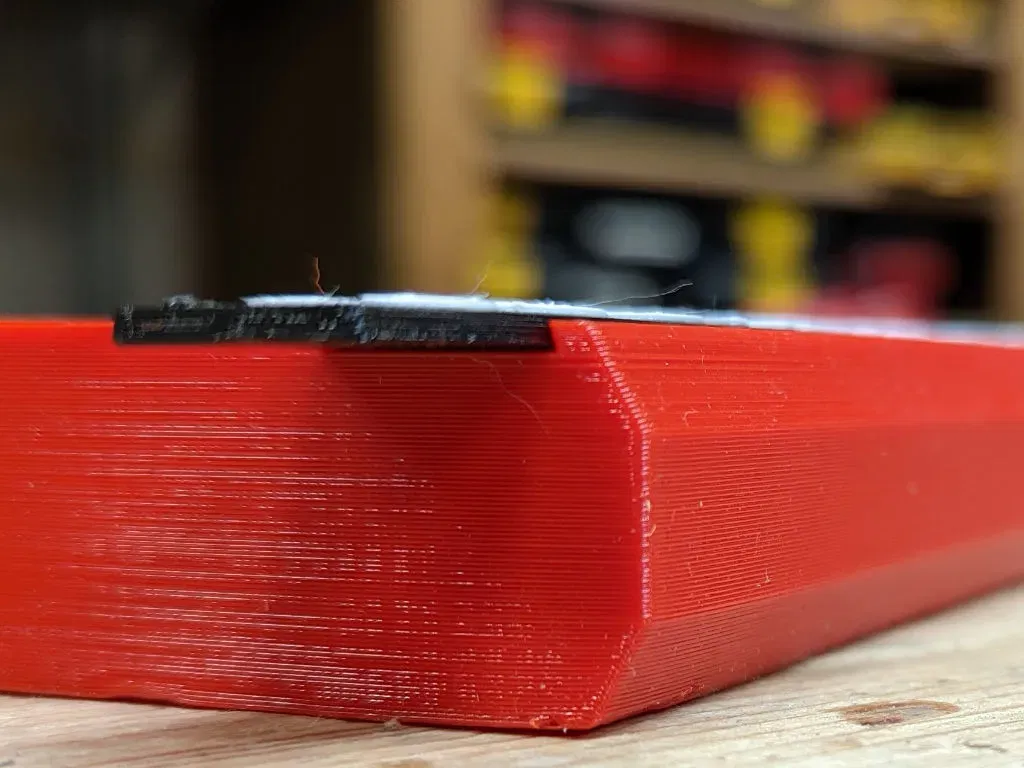

Các nhãn trượt vào tay cầm từ bên trái. Nếu bị lỏng quá, bạn có thể chấm một ít keo ở phía bên phải để giữ cố định.
