Stand dựng đứng modular cho thiết bị Ubiquiti Unifi (USG Router, POE Switch)

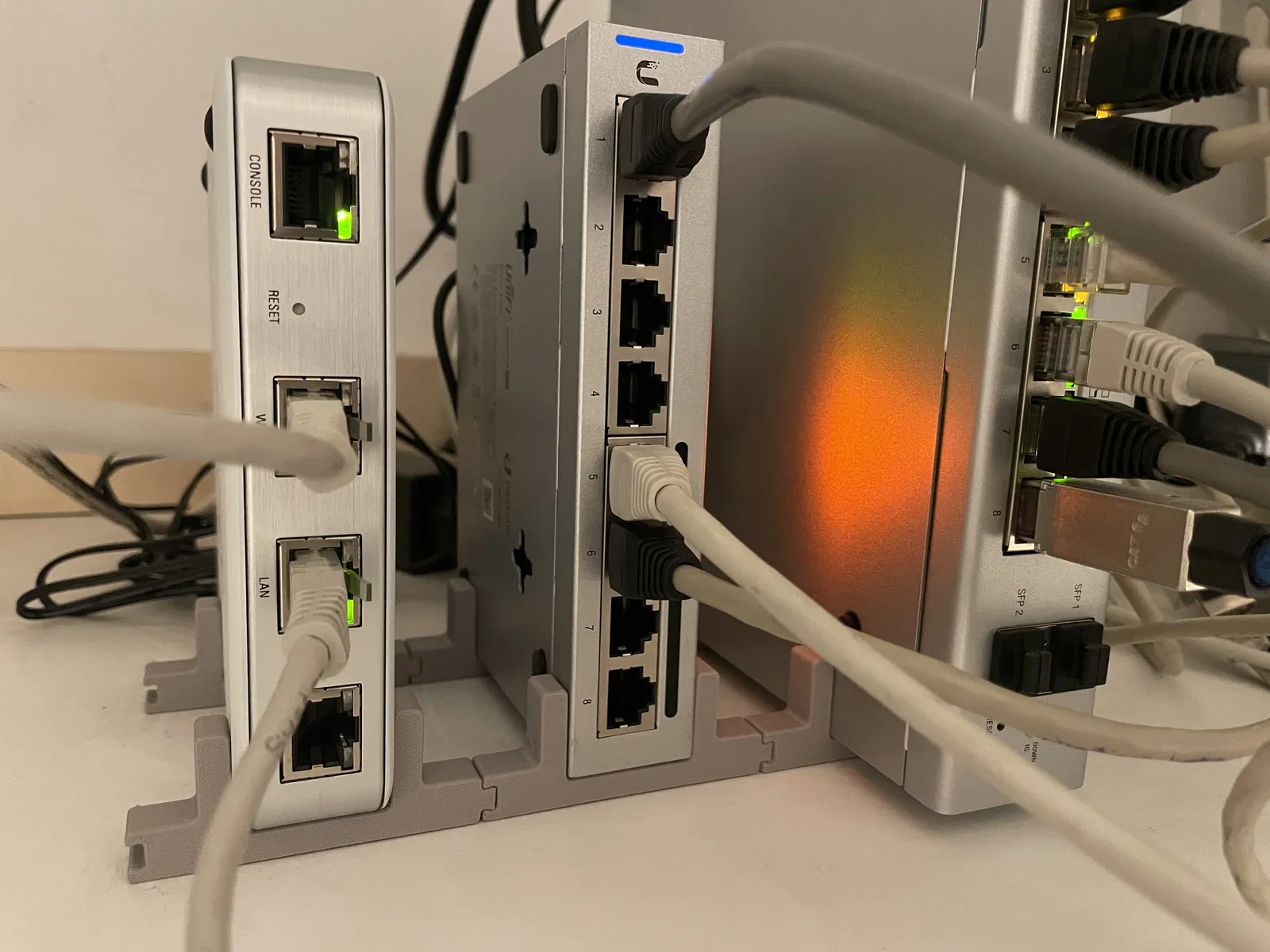

Mình để ý là khi dựng đứng router Ubiquiti Unifi USG và các POE switch (US-8-60W và US-8-150W) trên một cái stand, không khí mát bên ngoài sẽ đi vào bên trong và di chuyển lên trên, nhờ đó làm mát thiết bị một cách tự nhiên. Chỉ thay đổi tư thế đặt như vậy mà nhiệt độ thiết bị giảm được khoảng 8–10°C, theo mình thì khá tốt cho tuổi thọ sử dụng. Vì vậy mình thiết kế một hệ stand nhỏ, dạng modular và có thể sắp xếp lại để giữ thiết bị chắc chắn.

Mình chỉ có Unifi USG Router, US-8-60W và US-8-150W POE switch nên mình chỉ làm adapter cho các thiết bị này, nhưng mình có đính kèm file nguồn Fusion360 để bạn có thể tự làm module của riêng mình một cách dễ dàng.

Assembly

Chỉ cần in 2 cái cho mỗi loại adapter, gắn chúng lại với nhau rồi đặt/dựng thiết bị vào.

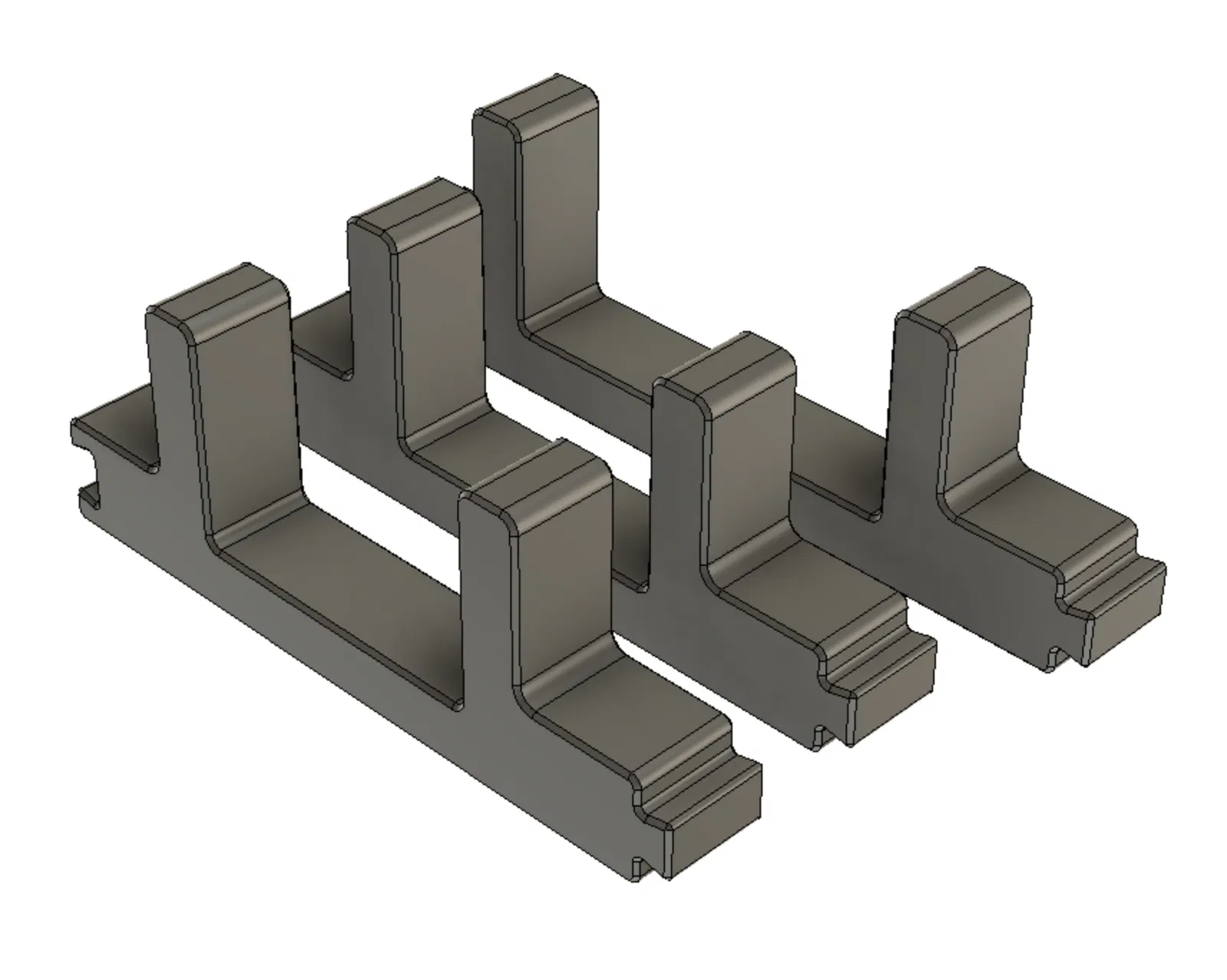

Các module có thể gắn với nhau bằng cơ chế dovetail nên bạn có thể rearrange (sắp xếp lại) rất dễ.

Sizes

Mình cũng sẵn sàng làm thêm kích thước khác nếu bạn để độ dày (thickness) thiết bị của bạn ở phần bình luận. Hiện tại mình có các size sau:

• Unifi USG Router - 28mm
• Unifi US-8-150W POE Switch - 41mm
• Unifi US-8-60W POE Switch - 29mm

Printing and assembly

Không có gì đặc biệt. Các phần nên được in bằng PETG hoặc ABS hoặc PLA. Dùng 2–3 perimeters và 15–20% infill.

Source files

Mình chia sẻ source files cho mục đích học tập và cá nhân, nhưng vui lòng đừng làm những chuyện không hay với nó và đừng lấy cắp thiết kế này. Nếu bạn muốn dùng cho mục đích thương mại, vui lòng liên hệ mình để cùng tìm phương án.

Feedback is important!

Mình bỏ rất nhiều giờ để hoàn thiện và test thiết kế, nên mình rất mong nhận được phản hồi từ bạn. Nếu bạn thích thiết kế của mình thì mình rất cảm kích nếu bạn thả like hoặc để lại bình luận. Nếu bạn có in mẫu này, nhớ đăng hình lên nha.

Commercial inquiries and applications

Vui lòng liên hệ mình nếu bạn thích các thiết kế của mình và muốn hợp tác hoặc phát triển một giải pháp tương tự.
