Giá treo tường tối giản cho bàn chải điện Oral-B Braun (Wall Mount)

Mình tìm hoài mà mấy mẫu để giấu dây của bộ sạc tường bàn chải điện Braun / Oral-B đều chưa đủ “đã”: chưa gọn, chưa bóng bẩy, chưa tối giản như mình muốn. Vậy nên mình tự thiết kế cái này và hy vọng bạn cũng sẽ thích.

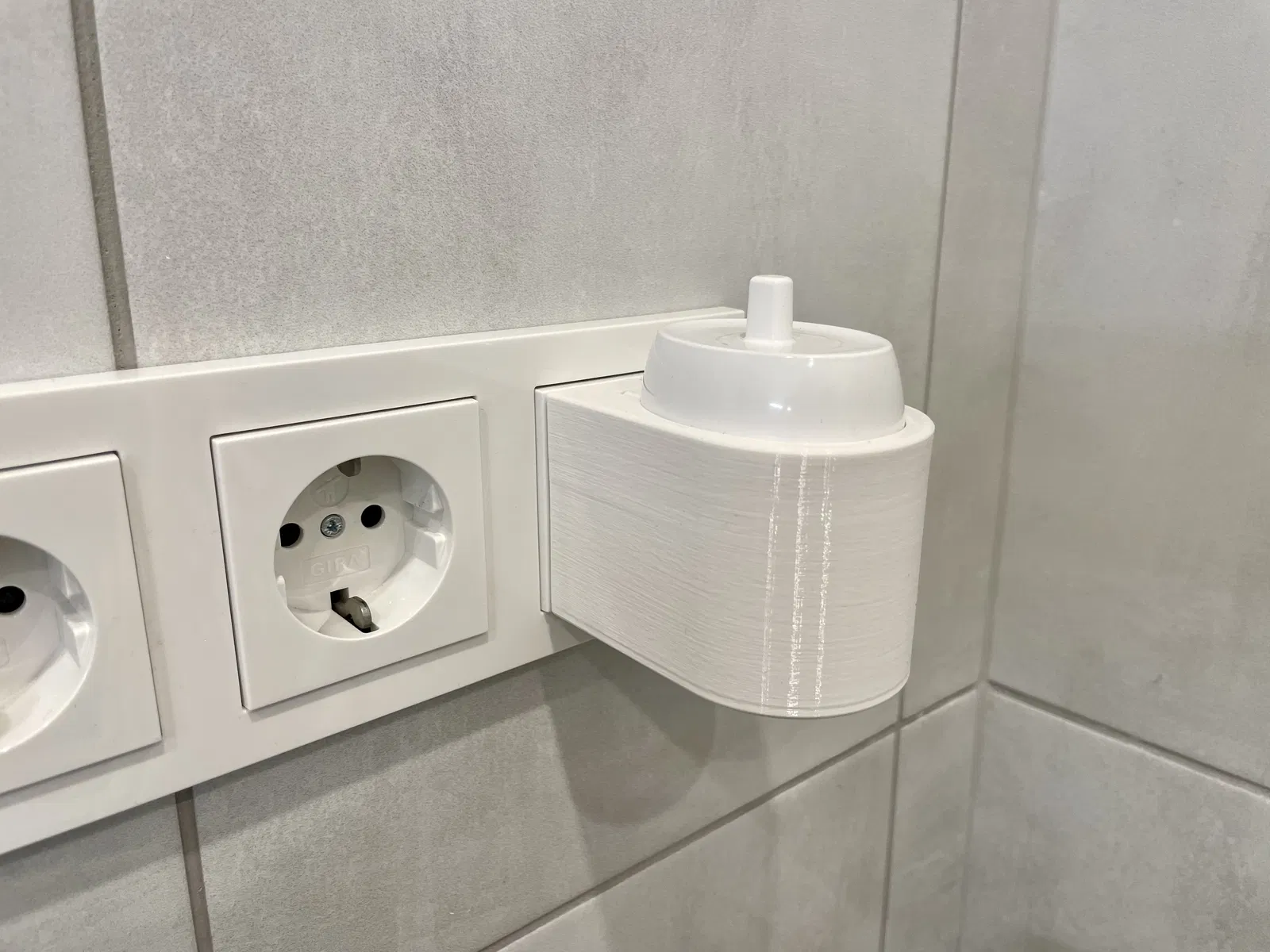

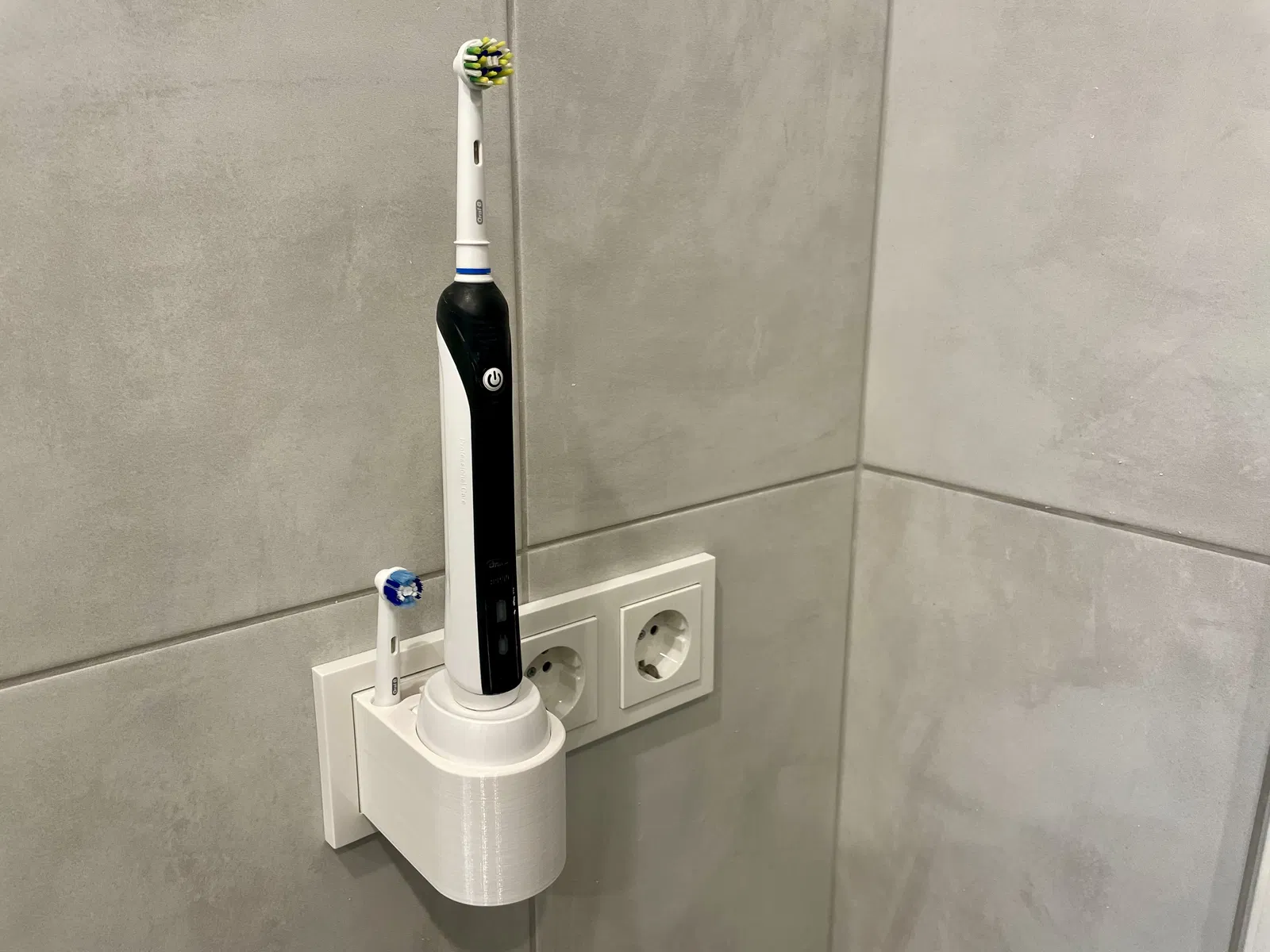

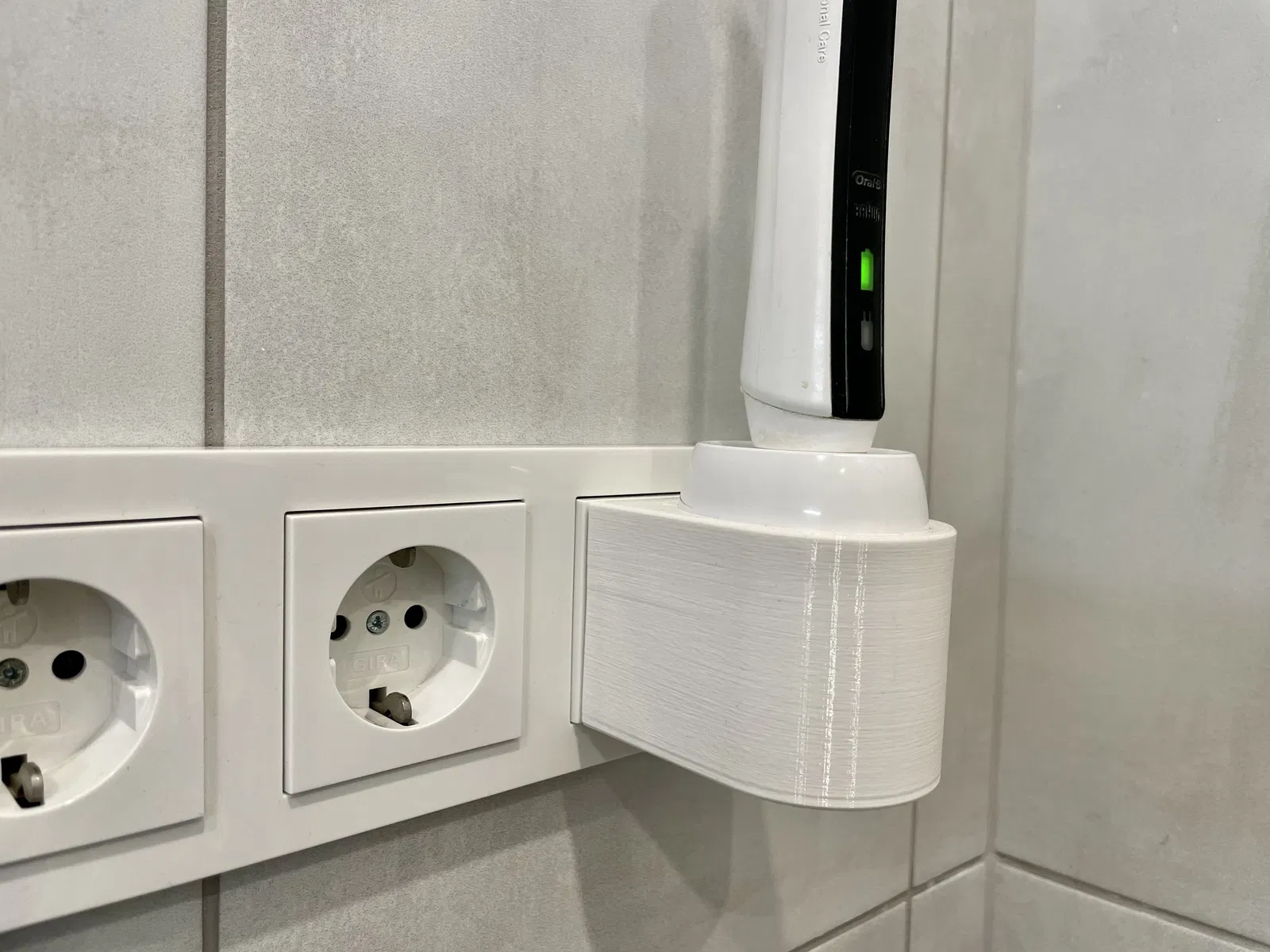

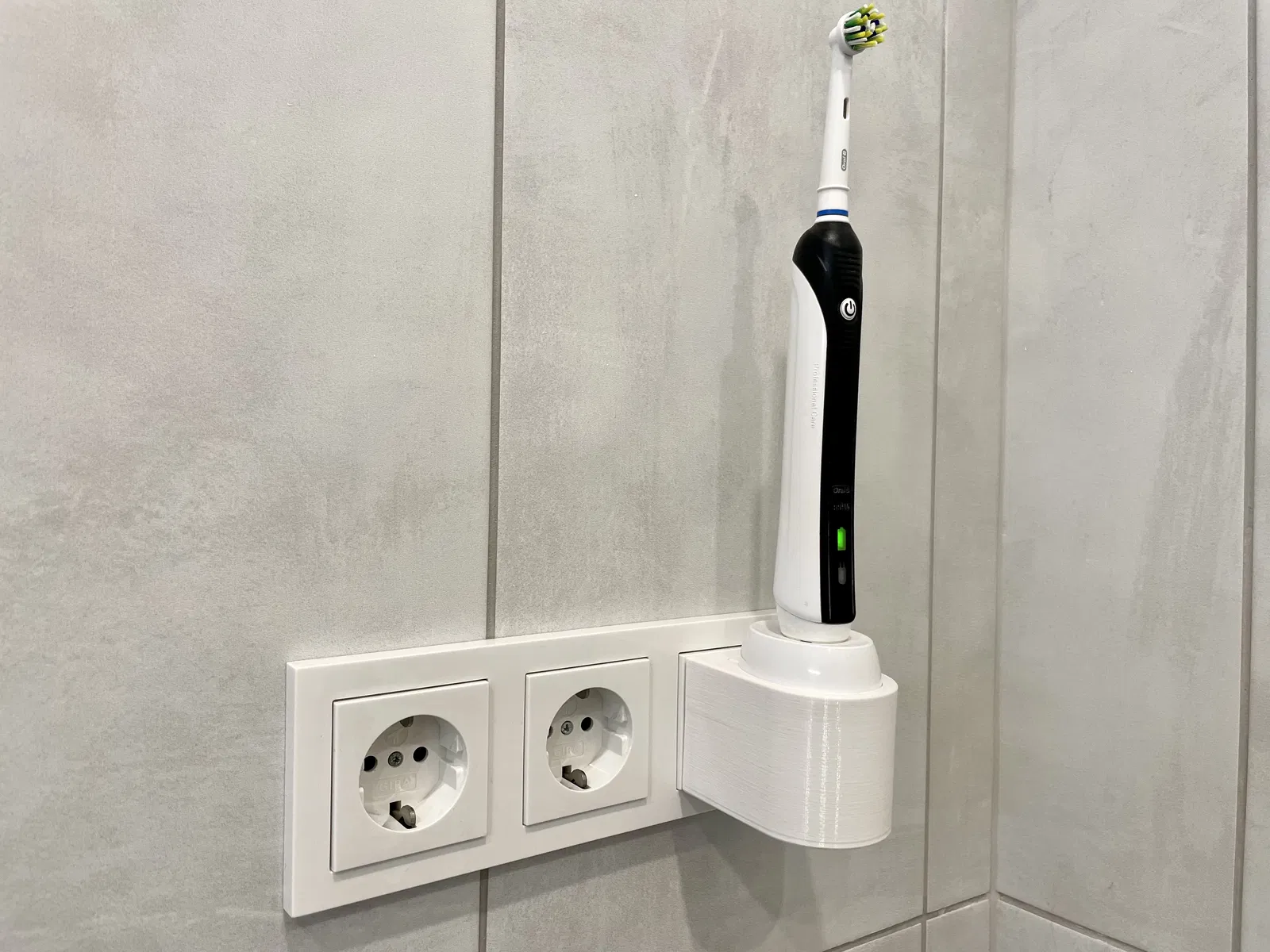

Thiết kế dựa trên chuẩn ổ cắm tường 55mm của Đức, nên sẽ vừa khít với đa số mặt ổ cắm. Nhà mình dùng Gira System 55 E2 và như bạn thấy trong hình, cái mount này nhìn hoà vào tổng thể khá mượt.

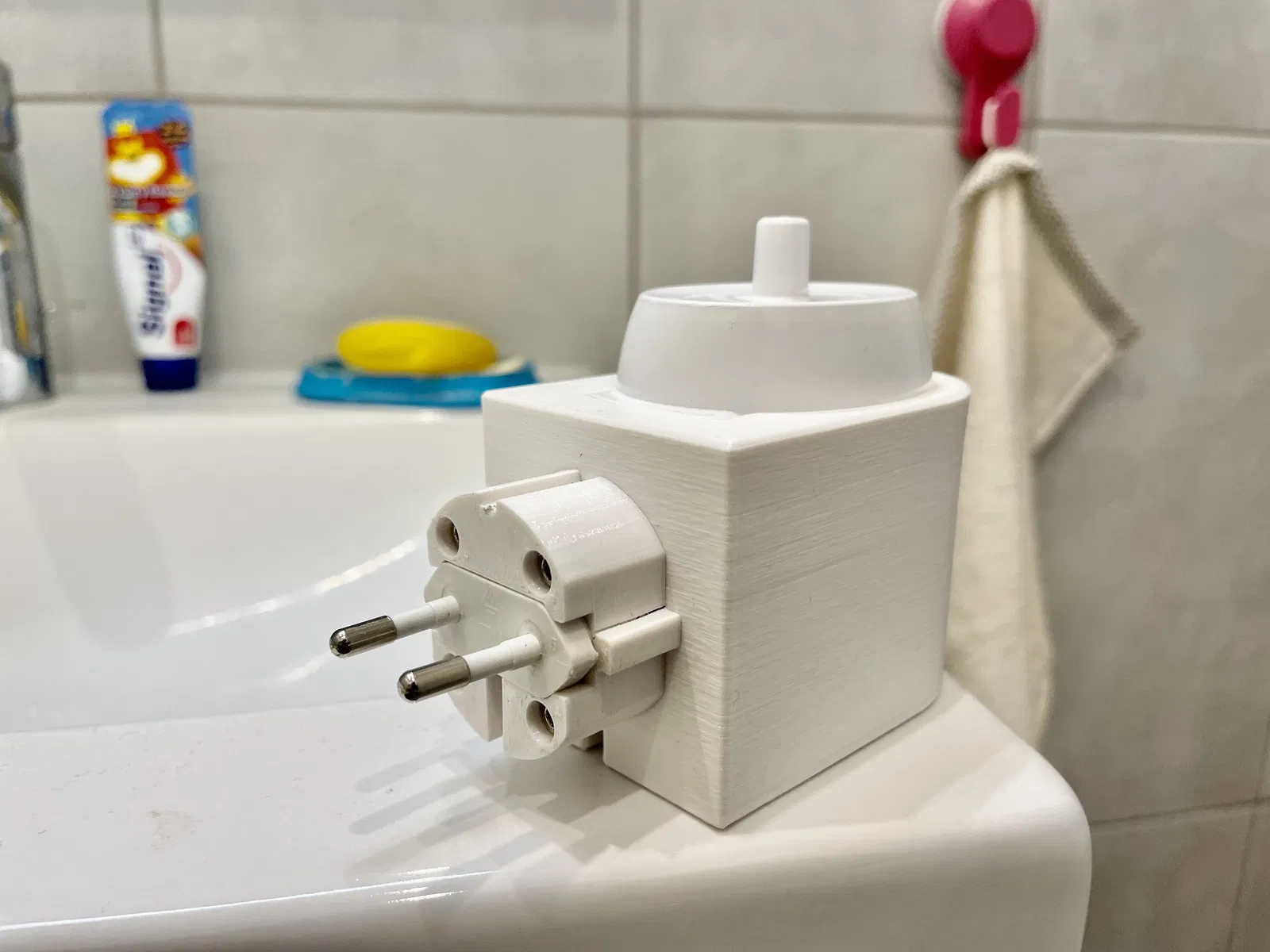

Một điểm hay là phần phích cắm: nó chuyển phích IEC Type C của bộ sạc sang form factor Type E/F để cắm chắc vào ổ tường và giúp cố định mount.

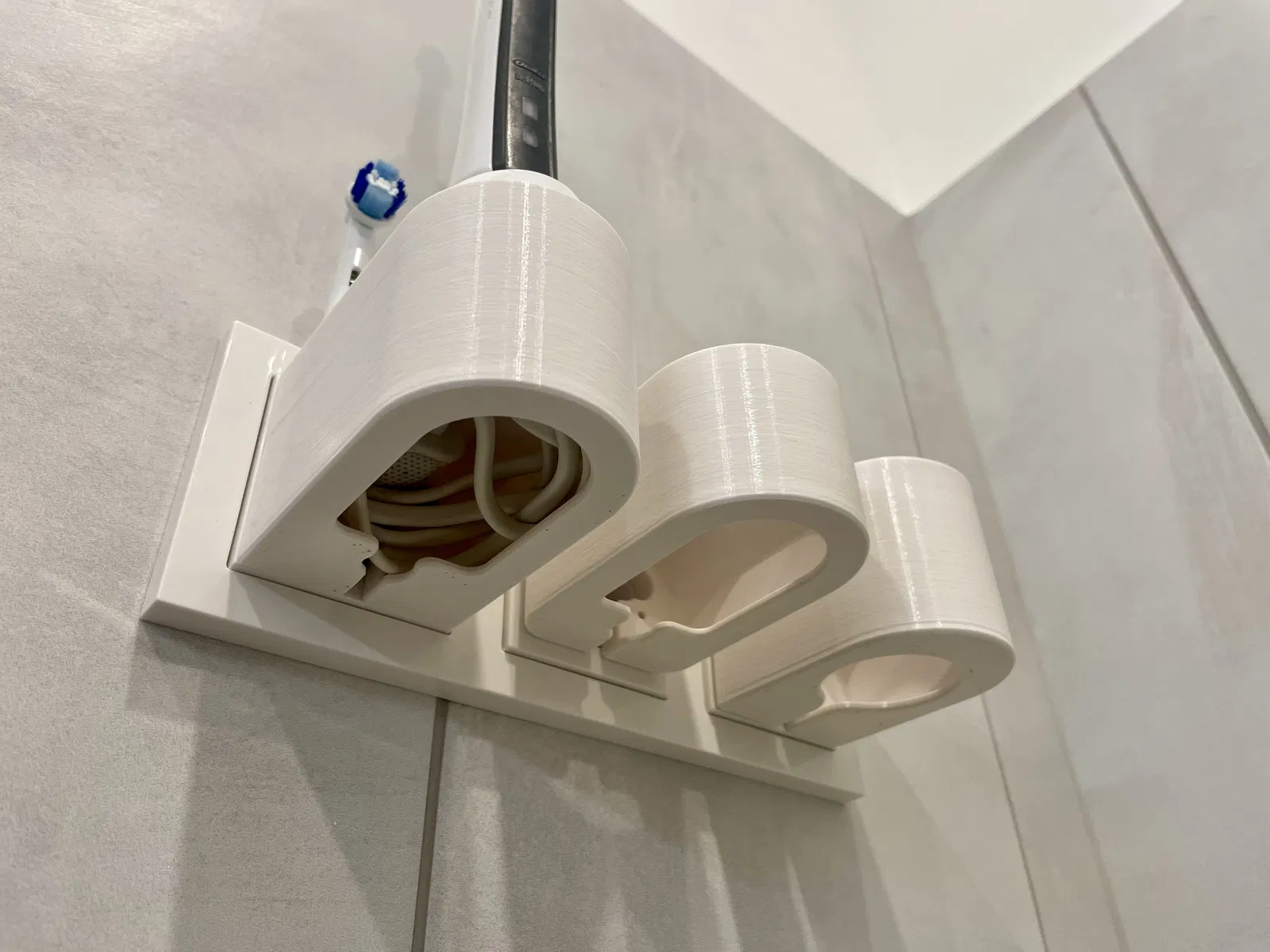

Thêm nữa là bạn không cần tháo rời hay mở bộ sạc gì hết để lắp. Chỉ cần luồn phích qua phía trên rồi đưa vào trong phần phích cắm. Bên dưới có một khe để dẫn dây ra ngoài. Phần dây còn lại thì nhét gọn trong “bụng” em này là xong :)

Cập nhật 2023.02.23.

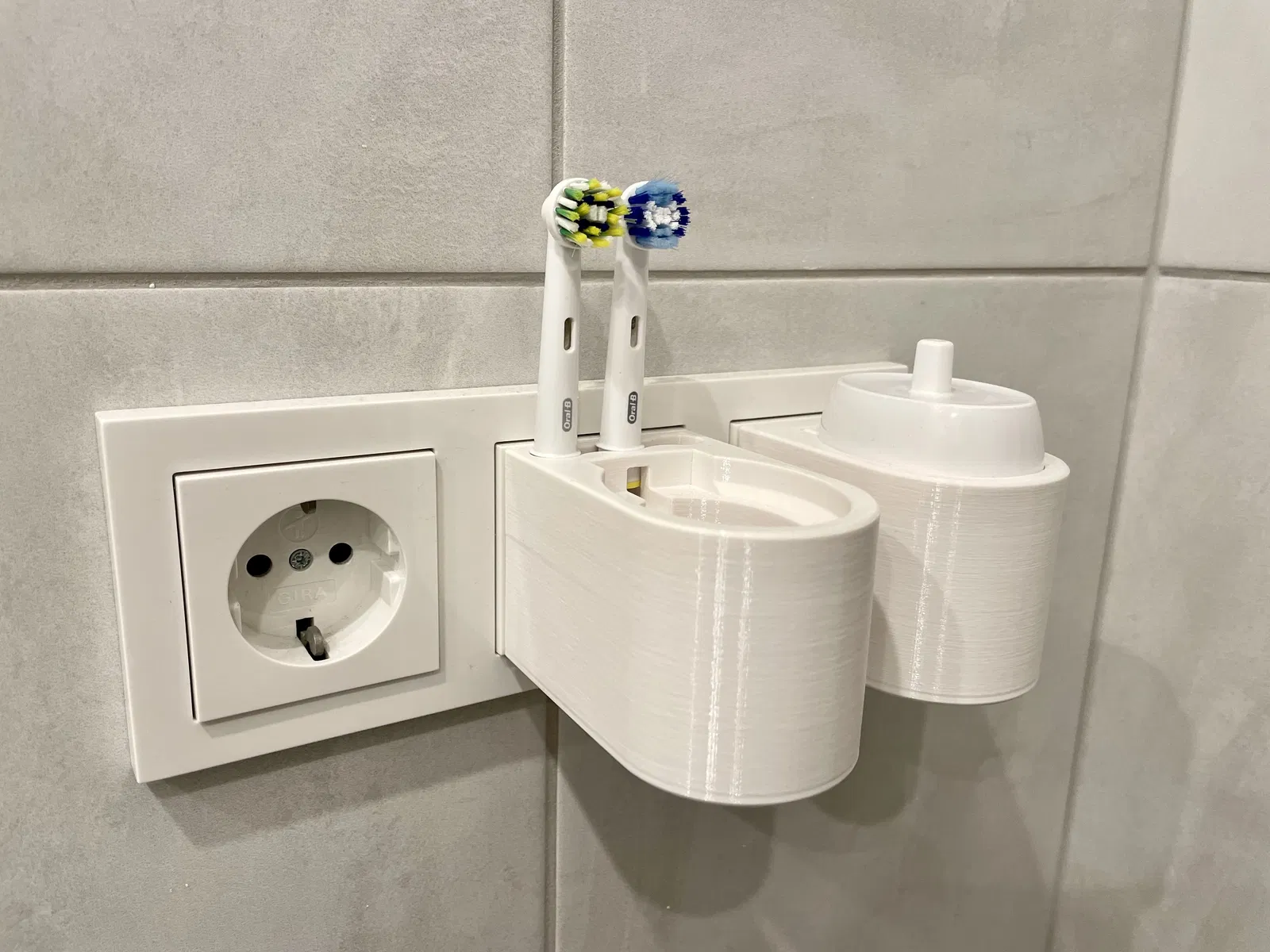

Mình đã hoàn thiện mẫu với các khe giữ đầu bàn chải dự phòng. Đồng thời mình cũng làm phiên bản thấp hơn một chút cho những ai không dùng ổ chuẩn System 55. Thiết kế tương tự nhưng ngắn hơn; bên trong vẫn dư chỗ để cuộn và cất dây, kể cả ở bản ngắn. Và vì bản này không cần khớp theo pattern 55x55 ở mặt lưng nên mình bo fillet phía sau, nhìn cũng đẹp hơn một chút :)

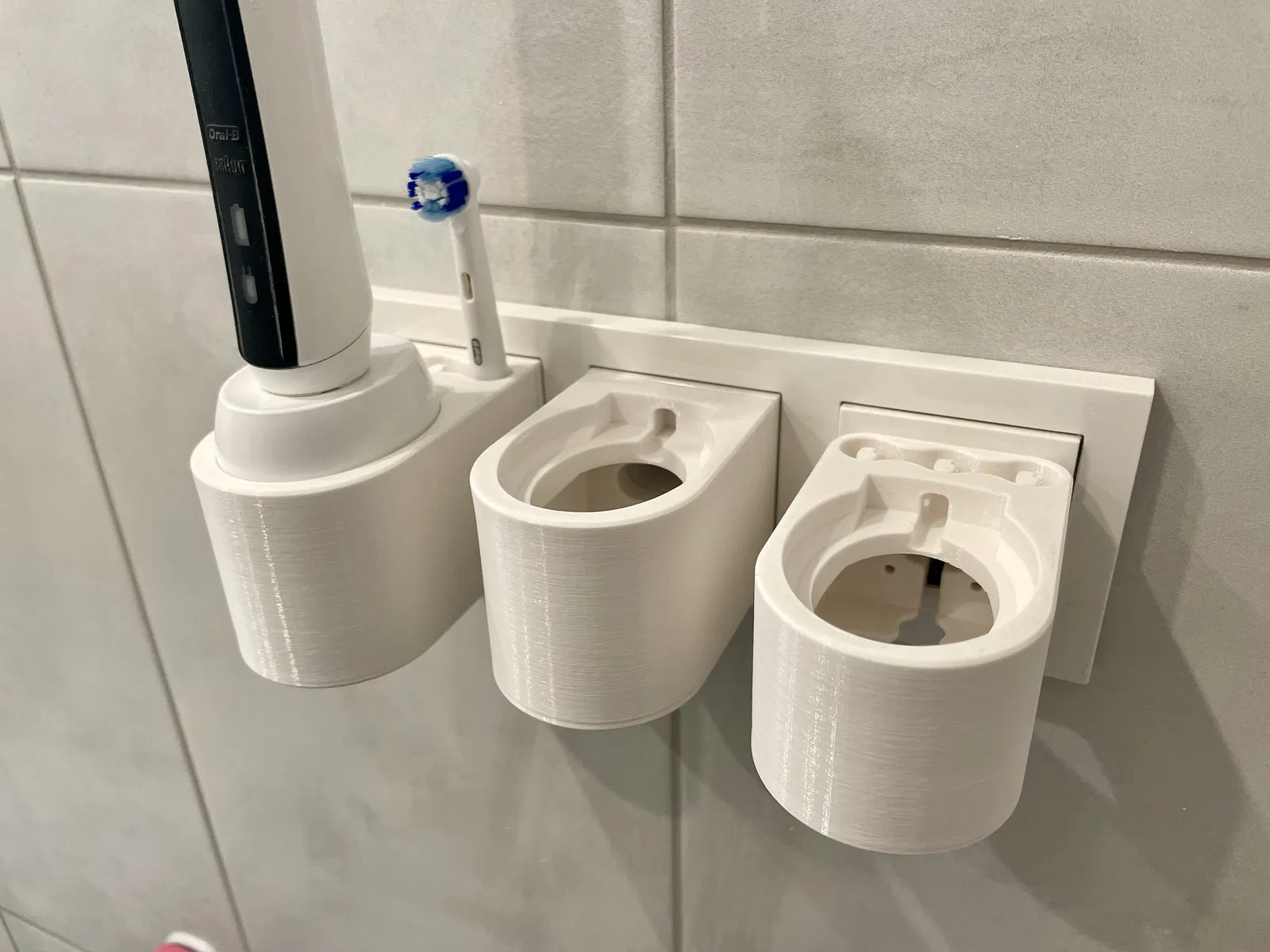

Vậy là có 4 phiên bản:

• Braun Toothbrush Base - System 55: lưng vuông, không có khay giữ thêm
• Braun Toothbrush Base with Brush Holder - System 55: lưng vuông, có khay giữ thêm
• Braun Toothbrush Base - Short: thấp hơn, góc bo tròn, không có khay giữ thêm
• Braun Toothbrush Base with Brush Holder - Short: thấp hơn, góc bo tròn, có khay giữ thêm

Easter egg: mấy bản có khay giữ thêm còn có thêm “khay thêm nữa” ở phía dưới luôn :)

Cập nhật 2023.02.22.

Phiên bản work-in-progress: có khay giữ thêm cho 3 đầu bàn chải. Mình dự định vài ngày nữa sẽ cập nhật mẫu này sau khi có dịp test phiên bản mới.

In ấn và lắp ráp

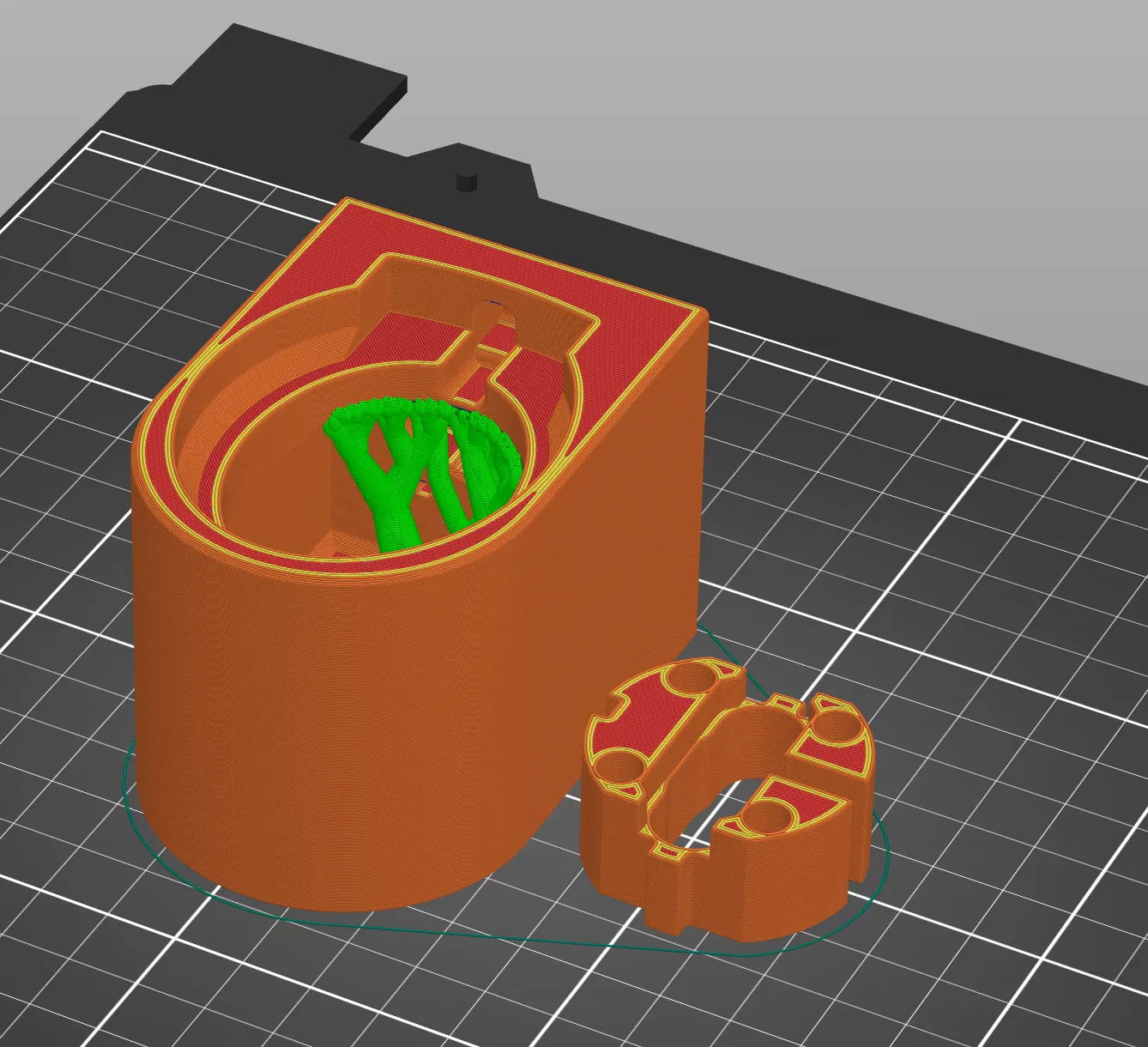

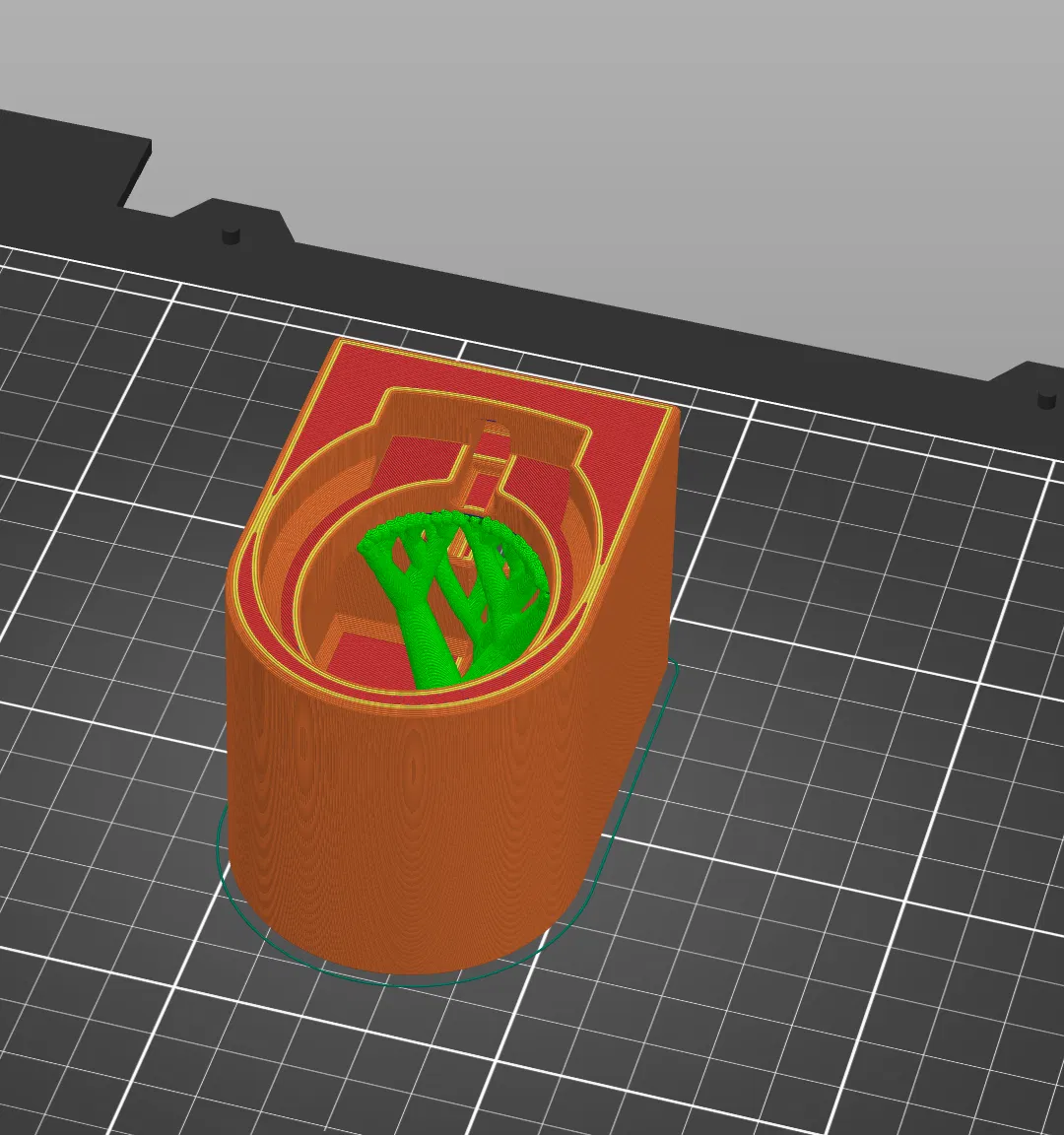

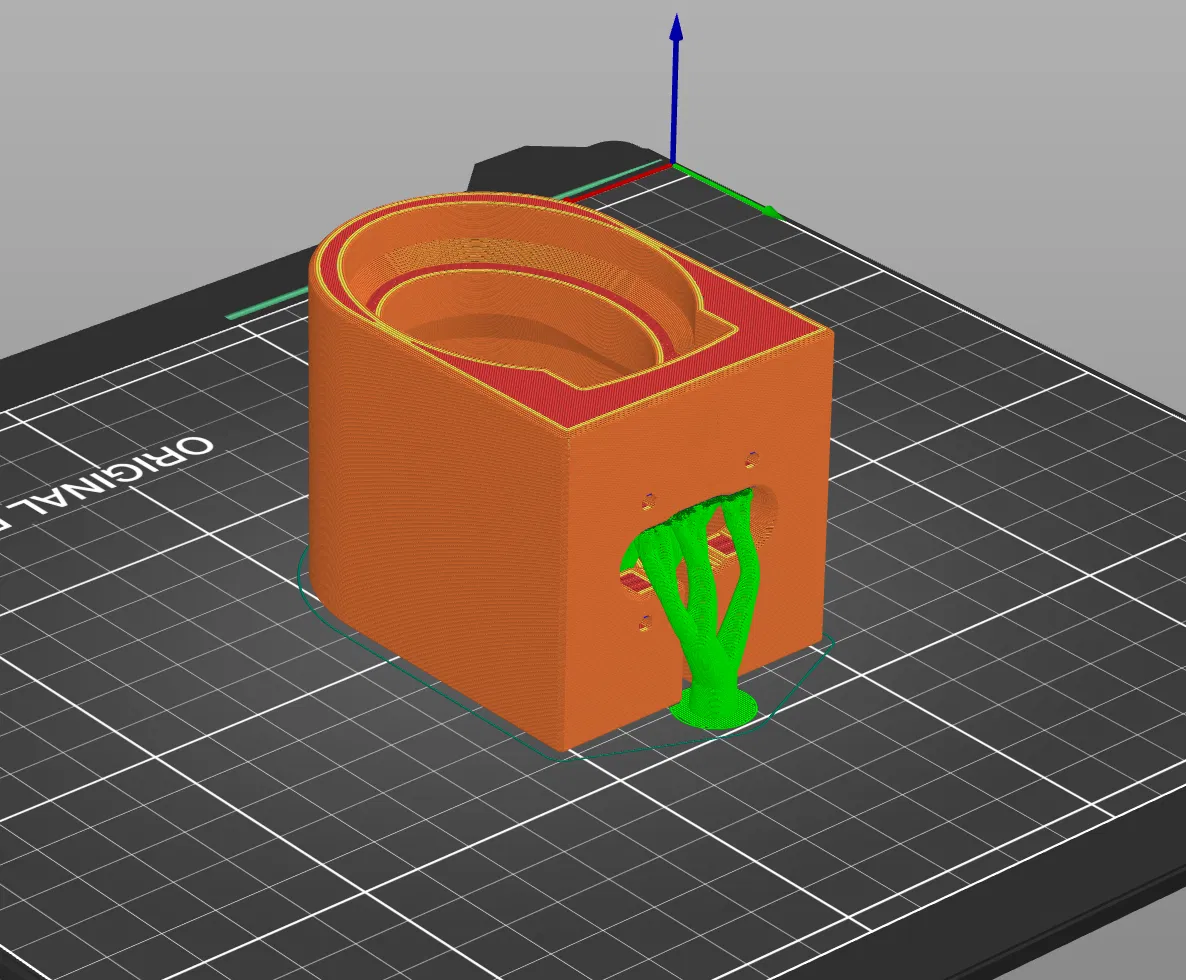

Nên in các phần bằng PETG hoặc ABS. Mình có kèm hình hướng đặt chi tiết và phần support chọn lọc để bạn dễ in. Dùng organic support với PrusaSlicer 2.6 mới sẽ tiết kiệm khá nhiều filament và gỡ support cũng dễ hơn. Dùng 3 perimeters và 15–20% infill. Lưu ý phần phích cắm có vài chỗ rất mỏng, nhưng khi bắt vít vào phần thân đế rồi thì sẽ không bị gãy.

Cần thêm 4 con ốc M3x16 socket head cap screw (SHCS) để bắt phần phích cắm vào thân đế.

File nguồn

Mình có chia sẻ file nguồn cho mục đích học tập và sử dụng cá nhân, nhưng mong bạn đừng làm mấy chuyện không hay và đừng lấy thiết kế này. Nếu bạn muốn dùng cho mục đích thương mại, vui lòng liên hệ mình để cùng tìm phương án.

Feedback rất quan trọng!

Mình đã bỏ rất nhiều giờ để hoàn thiện và test các thiết kế, nên rất muốn nghe góp ý từ bạn. Nếu bạn thích thiết kế của mình, mình rất trân trọng một lượt like hoặc comment. Nếu bạn in mẫu này, nhớ đăng hình lên nha.

Hợp tác thương mại và ứng dụng

Nếu bạn thích thiết kế của mình và muốn hợp tác hoặc phát triển một giải pháp tương tự, vui lòng liên hệ mình.
